实验四 Altium Designer 10 中PCB元件封装的绘制00元件封装可以从PCB Editor复制到PCB库，从一个PCB库复制到另一个PCB 库，也可以是通过PCB Library Editor的PCB Component Wizard或绘图工具画出来的。

在一个PCB设计中，如果所有的封装已经防止好，设计者可以在PCB Editor 中执行Design→Make PCB Library命令生成一个只包含所有当前封装的PCB库。

00Altium Designer为PCB设计提供了比较齐全的各类直插元件和SMD元件的封装库，这些封装位于Altium Designer安装目录下的Library\Pcb文件夹中。

00一、例题00例1 用PCB Component Wizard生成如图4-1所示的DIP14封装。

00图4-100DIP14封装的参数：00模型样式：Dual in-line Package00圆形焊盘外径60mil、内径30mil （单位：Imperial units）00焊盘水平间距300mil、垂直间距100mil0焊盘数：1400解：001.建立一个新的PCB库00建立新的PCB库包括以下步骤。

00（1）执行File→New→Library→PCB Library命令，建立一个名为Pcblib1.Pcblib的PCB库文档，同时显示名为PCBCOMPONENT_1的空白元件页。

00（2）重新命名该PCB库文档为PCB Footprints.Pcblib，新PCB封装库是库文件包的一部分，如图4-2所示。

00图4-200（3）单击PCB Library标签进入PCB Library面板。

00（4）单机一次PCB Library Editor工作区的灰色区域，按Page Up键放大直到能够看清网格，如图4-3所示。

00图4-300现在就可以使用PCB Library Editor提供的命令在新建的PCB库中添加、删除或者编辑封装了。

Altium-Designer-10（AD10）的使⽤要点总结AD10使⽤要点1.板框画在机械层（放置-⾛线），先设置原点（编辑-原点-设置）。

但是⾏业内很多是放置在Keep Out Layer，多数板⼚也是把Keep Out Layer作为边框直接裁掉。

2.布线外围框画在Keep Out Layer（放置-⾛线）。

画完板把它删掉，以免做板被裁掉。

3.固定孔画在机械层（放置-圆环）。

但是和板框⼀样，⾏业内很多是放置在Keep Out Layer。

但⽤3D看时看不到孔，做出板时是有孔的。

----软件缺陷如需3D效果下看到孔，直接放置⼀个焊盘，层为Multi，如外形尺⼨为1.0mm，把通孔尺⼨改成更⼤如1.2mm。

4.固定孔也可以在顶层放置⼀个过孔，将孔尺⼨和孔直径都改成⼀样⼤⼩，改属性始层为Top Layer，改属性末层为Bottom Layer。

这样3D下可以看见孔，但是孔为⾦属过孔。

5.在PCB编辑模式下，按3键转换为3D预览模式，按2键转换为2D预览模式。

3D预览模式下按住Ctrl然后滚动滚轮可以缩放；3D预览模式下按住Shift然后按住右键拖动⿏标可以旋转。

6.画PCB封装，先放置⼀个焊盘，然后编辑-设置参考-定位，可以将焊盘的坐标都归零，然后再放第⼆个焊盘并调整其坐标值，就可以准确定位焊盘距离。

7.画PCB封装，放置焊盘—双击焊盘，可设置焊盘形状（外形），孔⼤⼩（贴⽚就将通孔尺⼨改为0），标识，层（贴⽚就设置层为Top Layer，插件就设置层为Multi Layer，单层板插件也设置层为Multi Layer）。

顶层圆底层⽅的焊盘，将尺⼨和外形由选项（简单）改为（顶层-中间层-底层），并修改顶层或底层的外形。

按3键进⾏3D预览。

8.PCB板⼦按1:1⽐例打出来。

⽂件-页⾯设计9．放置⽹络标号必须要有电⽓连接，也就是放置时必须要出现红叉。

10. 覆铜需要与焊盘完全融合的设置⽅法，将覆铜时候焊盘设置成全部连接，⽽⾮热焊盘连接，规则设置如下所⽰：设计---规则---plane---polygon connect style---polygonconnect 关联类型选择下图11．对于⼀些可以忽略的错误，可以点击⼯具--复位错误标志，就可以消除了，但是当你再动这两个元件时⼜会显⽰绿⾊，所以最好等元件布局OK了再进⾏此操作。

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5 电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5***规则印制电路板（PCB）是电子产品中电路元件和器件的支撑件。

它提供电路元件和器件之间的电气连接。

随着电子技术的飞速发展，PCB的密度越来越高。

PCB 设计的好坏对抗干扰能力影响很大。

实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子产品的可靠性产生不利影响。

例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。

工具A附件(0)页面历史Restri‎c tions‎InfoLink‎to‎this‎Page…View in Hierar‎c hyView Source‎PCB设计入‎门—编辑中跳转到元数据‎结尾应用页面限制‎被Jim You添加，被Jason Howie最后更新于J‎a n 20, 2012 (查看更改)显示评论到元数据的开‎头如需其它帮助‎，请查看以下链‎接观看培训视频‎中文论坛问题‎搜索Altium‎Design‎e r学习文档‎FAQ问题集‎Altium‎全国各地公共‎培训时间表联系我们—Altium‎中国Conten‎t s创建一个新的‎P CB工程创建一个新的‎电气原理图设置原理图选‎项画电路原理图‎加载元件和库‎在电路原理图‎中放置元件电路连线设置工程选项‎检查原理图的‎电气属性设置Erro‎r Report‎i ng设置Conn‎e ction‎Matrix‎设置Comp‎a rator‎编译工程创建一个新的‎P CB文件导入设计印刷电路板（PCB）的设计对PCB工作‎环境的设置定义层堆栈和‎其他非电气层‎的视图设置设置新的设计‎规则在PCB上摆‎放元器件手动布线板的自动布线‎板设计数据校‎验在3D模式下‎查看电路板设‎计为元器件封装‎创建和导入3‎D实体检验PCB板‎设计输出文件手动输出文件‎生成 Gerber‎文件创建一个器件‎清单深入研究概要本章旨在‎说明如何生成‎电路原理图、把设计信息更‎新到PCB文‎件中以及在P‎C B中布线和‎生成器件输出‎文件。

并且介绍了工‎程和集成库的‎概念以及提供‎了3D PCB开发环‎境的简要说明‎。

欢迎使用Al‎t ium Design‎e r，这是一个完善‎的适应电子产‎品发展的开发‎软件。

本章将以"非稳态多谐振‎荡器"为例，介绍如何创建‎一个PCB工‎程。

创建一个新的‎P CB工程在Altiu‎m Design‎e r里，一个工程包括‎所有文件之间‎的关联和设计‎的相关设置。

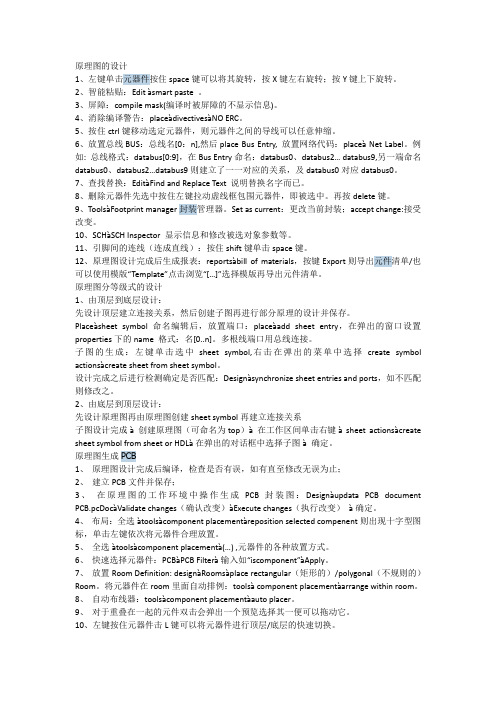

原理图的设计1、左键单击元器件按住space键可以将其旋转，按X键左右旋转；按Y键上下旋转。

2、智能粘贴：Edit àsmart paste 。

3、屏障：compile mask(编译时被屏障的不显示信息)。

4、消除编译警告：placeàdivectivesàNO ERC。

5、按住ctrl键移动选定元器件，则元器件之间的导线可以任意伸缩。

6、放置总线BUS：总线名[0：n],然后place Bus Entry, 放置网络代码：placeà Net Label。

例如: 总线格式：databus[0:9]，在Bus Entry命名：databus0、databus2… databus9,另一端命名databus0、databus2…databus9则建立了一一对应的关系，及databus0对应databus0。

7、查找替换：EditàFind and Replace Text 说明替换名字而已。

8、删除元器件先选中按住左键拉动虚线框包围元器件，即被选中。

再按delete键。

9、ToolsàFootprint manager封装管理器。

Set as current：更改当前封装；accept change:接受改变。

10、SCHàSCH Inspector 显示信息和修改被选对象参数等。

11、引脚间的连线（连成直线）：按住shift键单击space键。

12、原理图设计完成后生成报表：reportsàbill of materials，按键Export则导出元件清单/也可以使用模版“Template”点击浏览“*…+”选择模版再导出元件清单。

原理图分等级式的设计1、由顶层到底层设计：先设计顶层建立连接关系，然后创建子图再进行部分原理的设计并保存。

Placeàsheet symbol命名编辑后，放置端口：placeàadd sheet entry，在弹出的窗口设置properties下的name 格式：名[0..n]。

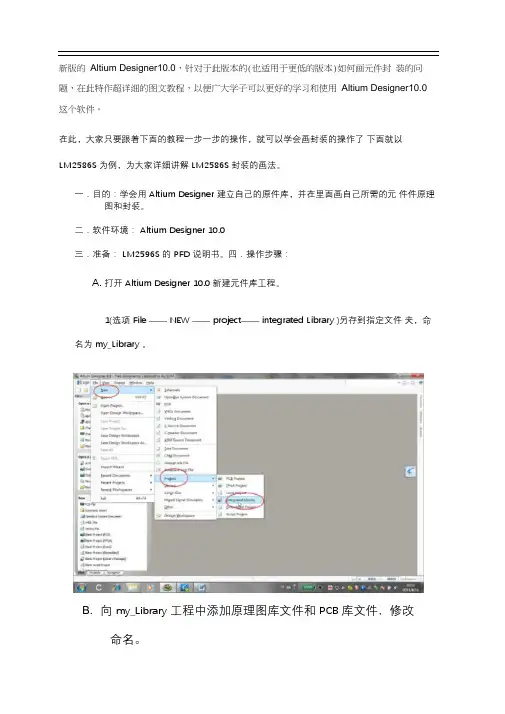

新版的Altium Designer10.0，针对于此版本的(也适用于更低的版本)如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。

在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S 封装的画法。

一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。

二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。

四．操作步骤：A. 打开Altium Designer 10.0 新建元件库工程。

1(选项File ——NEW ——project——integrated Library )另存到指定文件夹，命名为my_Library 。

B. 向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。

1（在处点右键选Add New toSchematic Library)处右键Add New Projiect2（在Project -- PCB Library ,创建后修改另存命名。

）3（创建后的结果，记得保存）C. 在alpha.Schlib 原理图库文件中画LM2596S 原理图1 点击左下方SCH Library2 为添加一个元件原理图模型，命名为LM2596S 保存3 双击LM2596S4w⅛; DefaU -f DeSigna(Dr R LM2596ωw⅛; COmmenfR 3∙3u⅛ OK5I<⅛HLM2596s⅛s岀7 翔LM2596S帼⅛M>基本描述：长400mil，宽180mil，管脚数5，管脚直径35mil ，管脚间距67mil 。

1mm=39.370079mil, 100 mil=2.54mm1- -- Vin2- -- Vout3- -- GND4- -- FB5- -- ON/OFF6 画LM2596s 外框点Place ------ R ectangle 7．画管脚并修改管脚名与说明书上对应IDXP F<fit Viow Prq⅜fi PIMA ∣T^ok RApcn6 Wi∙dow MelP:Mode ■ ♦S<Mb ・查alcf½ PcM-i>P⅛ChirtIineEeCtargleRβund RertaagIeΛ TtΛ I eMt St品gText PrameI Ui ArapHj修改后，画其他管脚保存D. 在alpha.Pcblib PCB 库文件中画LM2596S 的PCB 图（注意PCB 的大小要与说明说描述的一致）1 单击Project --- 双击选中alpha.Pcblib --- 单击PCB Library2.为元件PCB 图命名，填上描述信息双击PCBCOMPONENT_1 ---- 修改NAME 和Description ---- Ok3 画PCB 外框，长400mil 宽180 milJ OP ⅛y⅜ / B OltCm L⅜>e< •丁 OP ⅝om P aSIe /：： T OP SotdeJ B Ottom So⅛⅛∣X>⅛t ∣"L⅞y⅜⅜ /LOCatOnSize and ShePe0)SImPte TopWdd^Bottocn C F Jl StdCkCOfnelRodkn R)ShOPC ROUndO SqUafeOSlOtPaSte MaSk Ewr«iOnPWeftlel•焊盘号o Eodrwion VakJe fro∏ħ rule$DetIgnat o (LaferNetEIeChiCai TyPe LOadFeslpointPIdie(ILockedNONOtTOP I55 □::Specrfy expatn*□n vakeSoldel Ma$k Expanjiorso E Φarwiom VakJe frow rules,SDCafy OPdfUIOn Y 虹3 FOrCe COnlPIeIe Ienting On topJUnlPm ID∖ FOrCe COnlPIelR tenting On bottom 过孔默认在 MUlti eIayOK 1 CanCel保存E. 将alpha.Schlib 原理图库文件中画LM2596S 原理图和alpha.Pcblib PCB 库文件中画LM2596S 的PCB 图连接起来。

原理图封装列表Name Description-------------------------------------------------------------------------------------------------74ACT573T双向数据传输74HC138138译码器74HC1544-16译码器74HC4052双通道模拟开关74HC595移位寄存器74HVC32M双输入或门74LS32M双输入或门74VHC04M非门ACS712电流检测芯片ACT45B共模电感AD5235数控电阻AD8251可控增益运放AD8607AR双运放AD8667双运放AD8672AR双运放ADG836L双刀双掷数字开关AFBR-5803-ATQZ光以太网AS1015可调升压芯片ASM1117 3.3V稳压芯片AT24C02EEROM存储器AT89S5251系列单片机BC57F687蓝牙音频模块BCP68NPN三极管BCP69T PNP三极管BEEP蜂鸣器BMP闪电符号BTS7970电机驱动Battery备份电池Butterfly功率激光器Butterfly-S功率激光器CD4052BCM双通道模拟开关CG103BOSCH点火芯片CHECK测试点CY7C026AV RAMCY7C1041CV33RAMCap无极性电容Cap Pol极性电解电容D Connector 15VGAD Connector 9串口D-Schottky肖特基二极管DAC8532数模转换DM9000A网络芯片DM9000C网络芯片DP83848I网络芯片DPY-4CA共阳4位数码管DPY-4CK共阴4位数码管DRV411闭环磁电流DS1307Z实时时钟DS18B20温度传感器Diode二极管Diode-Z稳压二极管Diode_CRD恒流二极管EMIF接插件FIN散热片FM24CL16铁电存储器FPC-30P FPC排线连接器FPC-40P FPC排线连接器FT232RL USB转串口FZT869NPN三极管Fuse 2保险丝G3VM-61半导体继电器GA240Freescale16位单片机HFBR-1414光发送HFBR-2412光接收HFKC单刀双掷继电器HK4100F单刀双掷继电器HR911103A网络接口HR911105A以太网接口HS0038B红外接收器Header 10Header, 10-PinHeader 10X2Header, 10-PinHeader 14X2B2*14双排插针Header 16Header16贴片Header 16X2接插件Header 2接插件Header 2X2A接插件Header 2X2B接插件Header 3接插件Header 32X2接插件Header 4接插件Header 40接插件Header 5X2接插件Header 6接插件Header 7X2Header, 7-PinHeader 8Header, 8-PinHeader 8X2A接插件Header_AMP50控制器接插件IS61LV51216静态RAMISO7221隔离芯片Inductor电感JoyStick模拟摇杆L298ST双电桥L5150BN5V稳压芯片LCD_CON37LCD接口LD-6.0mm5MW激光LD-MOD激光调制管LED-RGB三基色LEDLED0发光二极管LED1双色LEDLM2577S-ADJ DC升压LM2577T-ADJ DC升压LM2596S-5.05V稳压芯片LM2596S-ADJ可调稳压芯片LM2596T-5.05V稳压芯片LM2596T-ADJ可调稳压芯片LM29405V稳压芯片LM2940CT-5.01A 5VLM2991S稳压芯片LM317稳压芯片LM3244运放SOP8芯片LM358双运放LM7171单运放LM7818CT Series 3-Terminal Positive RegulatorLM7905CT稳压芯片LMV951超低功耗运放LOG114光电检测LT1678双运放LTC1044CD Switched-Capacitor Voltage ConverterLTC6652电压基准M95640MAX11046ECB+AD转换MAX232+5V Powered, Multi-Channel RS-232 Driver/Receiver MAX3221串口电平转换MAX4173高端电流检测MAX6126电压基准MAX660CSA-5V电源芯片MAX8069 1.2V稳压二极管MAX8654MC33789飞思卡尔传感器MC9S12GXX飞思卡尔单片机MC9S12X飞思卡尔单片机MOSFET-N N-Channel MOSFET MOSFET-P P-Channel MOSFET MPC5602_64P Freescale PowerPCMic2MicrophonePD光电二极管PESD1CAN过压保护PJ-306立体声耳机插座PR_88排直播排电阻PWRCON直流电源端子RCA RCA Phono Jack RPot精密可调电阻RUE002N02低功耗MOSFETRes1贴片电阻S8050NPN三极管S8550PNP三极管S9014NPN三极管SC040语音SDCARD SD卡自弹SDCARD-M TF卡槽SMB460SMB460SMB492外围加速度传感器SN65HVD230CAN芯片SN74LVCSN74LVTH245双向数据传输SN75452Dual Peripheral Driver SP3485485总线芯片SPX1117M3-3.3 3.3V稳压芯片SPX1117M3-5.0 5.0V稳压芯片SS8050NPN贴片三极管SS8550PNP贴片三极管SS9014NPN贴片三极管ST188反射式光电传感器STM32F103C STM32单片机48引脚STM32F103V STM32单片机100引脚STM32F103Z STM32单片机144引脚STM32F105V STM32单片机100引脚STM32F107V STM32单片机100引脚STM32F407V STM32单片机100引脚STM32F407Z STM32单片机144引脚SW DIP-4编码开关SW-DIP88位直插拨码开关SW-DPDT单刀双掷开关SW-EC11旋转编码开关SW-PB微动开关SW-PB4微动开关SW-SPDT开关Speaker SpeakerTL082ACD JFET-Input Operational Amplifier TLP281光耦TMR隧道磁电阻TMS320F28335DSP芯片TOSA激光器TP4056锂电池充电管理TPS3305DSP电源管理TPS6735负电压芯片TPS70302DSP电源芯片TQ2SA单通道继电器TQ2SA-L2双通道双稳态继电器TSC2046IPW触摸驱动芯片TVP5150AM1视频解码芯片TVS TVS保护ULN2003L驱动芯片USB USB接口USB_M MicroUSB接口VS10XX音频解码芯片W25QXX SPI FLASHXATLS贴片有源晶振XTAL晶振XTAL-3PIN贴片晶振XTAL_SM圆柱晶振PCB封装列表Component Name-----------------------------------------------0603-10603-20805-10805-212061210181220102512AFBR-5803AQZ AXIAL-0.8 AXIAL-0.9 BeepC-RADC-RAD-0603C-RAD-0805C-RAD-1825C-RAD-3528C-RB-8C-RB-10C-RB-12C-RB-18C-RB-S6C-RB-S8C-RB-S10CAP-1206 CAP-3216 CAP-3528 CAP-6032 CAP-7343 CHECK-A CHECK-BCR1220DB9-FDB9-MDB15-FDB15-MDC-002DC-005 DIODE-1206 DIODE-AXL DIODE-SMA DIODE-SMB DIODE-SMC DIP-40DIP16DIP16-KEYDIP24DW024_N DYP-4BITEC11FIN-P2FPC0.5-40P-AFPC0.8-30P-A FPC1.0-16P-A HDR_ENG1 HDR_ENG2 HDR2X1_AHDR2X1_B1 HDR2X1_B2 HDR2X1_B3 HDR2X1_CHDR2X1_D1 HDR2X2_AHDR2X2_BHDR3X1_AHDR3X1_B1 HDR3X1_B2 HDR3X1_B4 HDR3X1_CHDR3X1_D1 HDR3X1_D2 HDR3X2_A1_2.0 HDR3X2_A2_2.0 HDR4X1_AHDR4X1_B1 HDR4X1_B2 HDR4X1_CHDR4X1_FHDR4X2_F2 HDR5X2_A1 HDR5X2_A3 HDR5X2_B1 HDR5X2_B1_2.0 HDR5X2_C2 HDR6X1_AHDR6X1_B1 HDR6X1_B2 HDR7X2_A1 HDR7X2_B1 HDR7X2_B1_2.0 HDR8X2_A1 HDR8X2_E1 HDR9X1_AHDR10X2_A1 HDR10X2_B1 HDR10X2_B1_2.0HDR14X2_A1 HDR14X2_A2 HDR16X1_A HDR16X2HDR16X2-HB HDR16X3_HA HDR16X3_HB HDR25X2_B1_2.0 HDR25X2_H HDR32X2_HA HDR32X2_HB HDR34_BTHDR37X1_F HDR40X1_A HDR192_C_2.0 HFBR-X41XMZ HFKCHK4100FHS0038B JoyStickL-RB-8L-RB-8FL-SMD-7L-SMD-10L-SMD-12L-TDKLD-4PLD-6.0LD-MODLED_0805LED_A1LED_A2LED_A3LED-3528LED-RGB LOGO_Thunder LOGO-3S LQFP-32_M LQFP-48_M LQFP-64LQFP-64_EP LQFP-100_M LQFP-176_M MSOP-MS8_MMSOP-UN10_N Multiwatt15-H Multiwatt15-VNSO8_NNSO8_TP4056NSO16_MPDPDSO-G8PH2.0-8PPH2.0-10PPIN2PJ-306PJ-315-BPW016QFN-16RCA/4.5-H2RCJ-04XRJ8-1RJ8-2RJ8-HR911103ARJ8-HR911105ARJ8-HR911105B SDCARD_ASDCARD_BSDCARD-MSO20_MSOIC8_NSOIC8_WSOIC127P610X175-8N SOIC127P1050X265-16N SOP-14NSOP-20SOP16-50-208SOP127P710X350-4N SOP254P1150X560-10N SOT-23SOT-223SOT-416SOT23-6SOT254P-6SSOP-28ST188SW_PB2_A1SW_PB2_B1SW_PB2_C1 SW_PB4_A1 SW8_4BIT SWITCH_A1 SWITCH_A2 SWITCH_A3 SWITCH_B1 T03BT05AT05DTO-92ATO-220AB TO-252TO-263-3 TO-263-5 TO-263-7 TQFP-32 TQFP48_N TQFP64_EP TQFP100_M TQFP144_N TSOP-44N TSSOP-8 TSSOP16_M TSSOP20 TSSOP20P_M TSSOP24P USB_A1 USB_AA1 USB_B1 USB_C1 USB_MICRO VFQN36_V VR_A1VR_A2VR_B1X-CPX20X-CPX75X-HC49UX-SM49X-TC15X-TC26。
