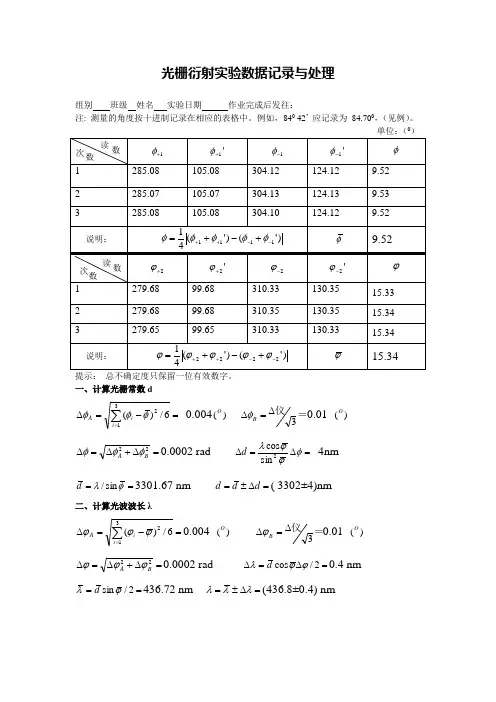

光栅衍射实验数据记录与处理光栅衍射实验是研究光的波动性质的重要实验之一、实验中使用光栅和单色光进行衍射，通过观察和测量衍射图样可以得到有关光波的一些定量参数。
本文将介绍光栅衍射实验的数据记录与处理方法，并对实验结果进行分析和讨论。
在进行光栅衍射实验前，我们首先需要准备相应的实验装置和材料。
实验装置包括光源、光栅、望远镜或光电二极管等。
在实验中，我们需要使用单色光源，如氢灯或钠灯，以保证实验结果的准确性。
在实验中，我们首先需要测量光栅的刻线间距d。
我们可以使用显微镜等测量工具，将光栅置于显微镜下方，并通过调节显微镜的焦距，观察光栅上相邻刻线的条纹数。
通过测量得到的刻线间距d，我们可以根据光栅的结构参数和衍射公式，计算出光栅常数。
接下来，我们将通过实验观察和记录光栅衍射图样。
我们可以将光栅置于透镜的焦平面上，以确保在接收到的光线中只包含被光栅衍射的光，并使用望远镜或光电二极管观察和记录衍射图样。
在观察过程中，我们可以通过调节观察位置，寻找到明线和暗线的位置，并记录下对应的衍射角度或位置坐标。
在记录实验数据时，我们可以分别记录明线和暗线的位置坐标。
对于明线，我们可以记录其位置的垂直坐标（上下位置）和水平坐标（左右位置），以确定光栅衍射图样的中心位置。
对于暗线，我们可以记录其位置的垂直坐标和水平坐标，以确定衍射图样中暗线的位置。
此外，我们还可以记录光栅上的一些明线或暗线的编号，以跟踪不同条纹的移动和变化情况。
在记录完实验数据后，我们可以进行数据处理和分析。
首先，我们可以使用明线的位置坐标计算出衍射角度θ。
对于垂直坐标，我们可以使用望远镜或光电二极管的刻度或移动距离，将其转换为角度值。
对于水平坐标，我们可以使用光栅的刻线间距d和明线的位置坐标，根据几何关系，利用正弦公式计算出衍射角度θ。
接着，我们可以通过比较实验数据和理论值，对实验结果进行验证和分析。
根据衍射公式，我们可以计算出理论上的明线位置和暗线位置，并与实验结果进行对比。
光栅衍射实验报告一、实验目的1、深入理解光栅衍射的原理。
2、学会使用分光计测量光栅常数。
3、观察光栅衍射现象，研究衍射条纹的特点。
二、实验原理光栅是由大量等宽、等间距的平行狭缝组成的光学元件。
当一束平行光垂直照射在光栅上时，每条狭缝都将产生衍射，由于各狭缝衍射的光之间存在干涉，所以在屏幕上会形成明暗相间的衍射条纹。
根据光栅衍射方程：＄d\sin\theta ＝ k\lambda$ （其中＄d$ 为光栅常数，＄＼theta$ 为衍射角，＄k$ 为衍射级数，＄＼lambda$ 为入射光波长），通过测量衍射角＄＼theta$ 和已知的入射光波长＄＼lambda$，可以计算出光栅常数＄d$。
三、实验仪器分光计、光栅、汞灯、平面反射镜等。
四、实验步骤1、调整分光计粗调：使望远镜、平行光管和载物台大致水平。
细调：通过调节望远镜目镜和物镜，使分划板清晰；调整望远镜与平行光管共轴；使载物台平面与分光计中心轴垂直。
2、放置光栅将光栅放在载物台上，使光栅平面与入射光垂直。
3、观察衍射条纹打开汞灯，通过望远镜观察光栅衍射条纹。
4、测量衍射角找到中央明纹两侧的一级、二级等明纹，分别测量其衍射角。
5、数据记录与处理五、实验数据记录与处理｜衍射级数＄k$ ｜衍射角＄＼theta$（左）｜衍射角＄＼theta$（右）｜平均衍射角＄＼bar{＼theta}＄｜｜｜｜｜｜｜ 1 ｜＄10°20'＄｜＄190°20'＄｜＄10°20'＄｜｜ 2 ｜＄21°30'＄｜＄201°30'＄｜＄21°30'＄｜已知汞灯绿光波长＄＼lambda ＝ 5461nm$，根据光栅衍射方程＄d\sin\theta ＝ k\lambda$，计算光栅常数＄d$。
对于一级衍射，＄d\sin10°20' ＝ 1\times5461nm$，解得＄d ＝302×10^｛－6}m$。
衍射光栅实验报告数据记录与处理衍射光栅是一种活跃地应用于物理、化学和生物等领域的光学仪器。
它能够快速、准确地测量物体的衍射光谱，从而推断出其本质粒子成分的组成。
衍射光栅的应用不仅要求实验者掌握它的操作方法，也要求实验者在结果报告上准确地记录实验数据，并在处理实验数据的同时对实验结果进行有效的描述及分析。
衍射光栅实验一般分为数据记录、数据处理和结果报告三个步骤。
在实验前，实验者要仔细阅读实验手册，了解实验所用仪器的操作方法以及测量的特性，以确保实验结果准确可靠。
在数据记录步骤中，实验者必须准确地将实验参数和测量数据，如衍射光谱、衍射角、反射率等记录下来，这些数据包括实验样品、测量量等，是结果报告的重要内容。
在数据处理步骤中，实验者需要采用数据处理软件对实验数据进行计算和分析，以获得结果，如粒子尺度、平均衍射角等。
结果报告是实验完成最后一步，实验者要对实验结果进行解释，以此来支撑实验结论，并给出合理的解释。
经过上述三个步骤的流程，就能够获得准确扼要的衍射光栅实验报告。
衍射光栅实验报告的数据记录和处理是非常重要的环节，实验者要仔细地准备实验条件、对实验数据进行精确的记录、准确的计算与分析，以确保实验结果是准确可靠的。
衍射光栅实验报告的数据记录和处理在科学研究中占有重要地位。
除了以上流程以外，实验者完成实验结果报告时还应注意：确保实验报告内容简洁明了，针对实验结果给出明确合理的解释，对实验的不确定度、错误进行评估，考虑实验的可靠性及有效性。
实际上，衍射光栅实验报告的数据记录和处理并不仅仅是实验者的责任，学术期刊也应该按照国际规范要求正确地审核文章，批评实验者在实验过程中存在的不足，以保证科学实验的真实性。
只有正确地记录实验数据，对实验进行正确的处理，才能取得准确、可信的实验结果，从而促进科学发展。

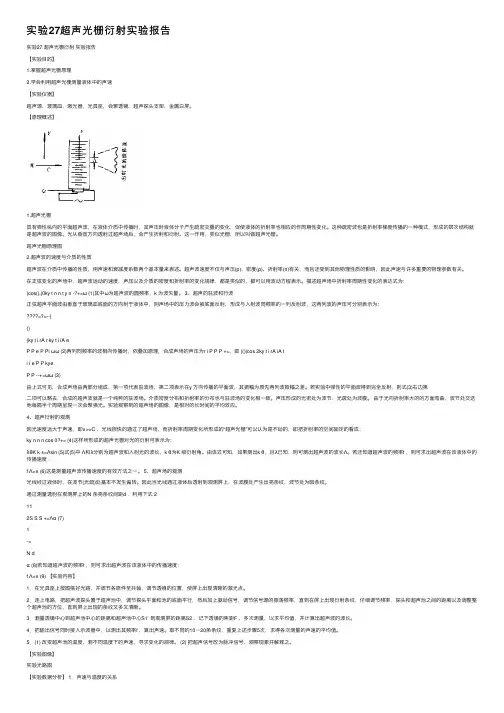

实验27超声光栅衍射实验报告实验27 超声光栅衍射实验报告【实验⽬的】1.掌握超声光栅原理2.学会利⽤超声光栅测量液体中的声速【实验仪器】超声源，玻璃⽫，激光器，光具座，会聚透镜，超声探头⽀架，⾦属⽩屏。
【原理概述】1.超声光栅具有弹性纵向的平⾯超声波，在液体介质中传播时，其声压时液体分⼦产⽣疏密交叠的变化，促使液体的折射率也相应的作周期性变化。
这种疏密波也是折射率梯度传播的⼀种模式，形成的层次结构就是超声波的图像。
光从垂直⽅向透射过超声场后，会产⽣折射和衍射。
这⼀作⽤，类似光栅，所以叫做超声光栅。
超声光栅原理图2.超声波的速度与介质的性质超声波在介质中传播的性质，⽤声速和衰减度系数两个基本量来表述。
超声波速度不仅与声压(p)、密度(ρ)、折射率(n)有关，⽽且还受到其他物理性质的影响，因此声速与许多重要的物理参数有关。
在正弦变化的声场中，超声波运动的速度，声压以及介质的密度和折射率的变化规律，都是类似的，都可以⽤波动⽅程表⽰。
描述超声场中折射率周期性变化的表达式为：)cos(),(0ky t n n t y n -?+=ω (1)其中ω为超声波的圆频率，k 为波⽮量。
3、超声的驻波和⾏波正弦超声平⾯波由垂直于玻璃⽫底⾯的⽅向射于液体中，则声场中的压⼒波会被底⾯反射，形成与⼊射波同频率的⼀列反射波，这两列波的声压可分别表⽰为：=?=--)()(ky t i rA r ky t i iA eP P e P Pi ωω (2)两列同频率的波相向传播时，依叠加原理，合成声场的声压为r i P P P +=，即 )()(cos 2ky t i rA iA ti i e P P kyeP P --+=ωω (3)由上式可见，合成声场由两部分组成，第⼀项代表驻波场，第⼆项表⽰在y ⽅向传播的平⾯波，其振幅为原先两列波振幅之差。
若实验中弹性的平⾯波得到完全反射，则式(3)右边第⼆项可以略去，合成的超声波就是⼀个纯粹的驻波场。
