InTouch历史警报制作

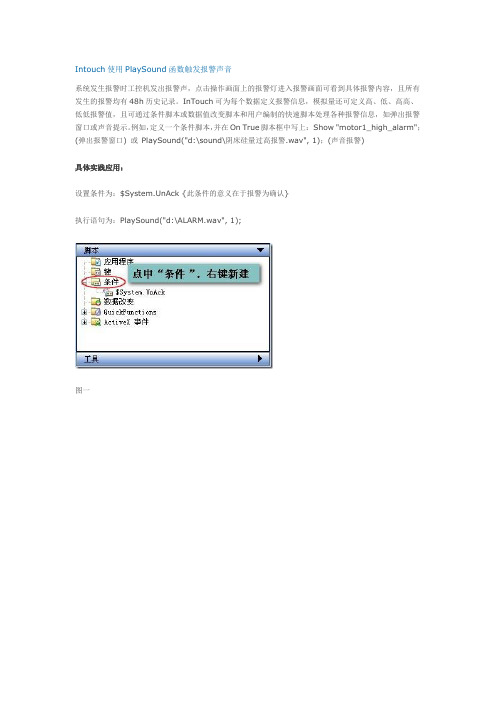

Intouch使用PlaySound函数触发报警声音系统发生报警时工控机发出报警声，点击操作画面上的报警灯进入报警画面可看到具体报警内容，且所有发生的报警均有48h历史记录。

InTouch可为每个数据定义报警信息，模拟量还可定义高、低、高高、低低报警值，且可通过条件脚本或数据值改变脚本和用户编制的快速脚本处理各种报警信息，如弹出报警窗口或声音提示。

例如，定义一个条件脚本，并在On True脚本框中写上：Show "motor1_high_alarm"；(弹出报警窗口) 或PlaySound("d:\sound\阴床硅量过高报警.wav", 1)；(声音报警)具体实践应用：设置条件为：$System.UnAck {此条件的意义在于报警为确认}执行语句为：PlaySound("d:\ALARM.wav", 1);图一图2在此说明下，$System.Unack为未确认的报警，在未确认的情况下执行下面的脚本，在此条件类型设置为真期间，每隔6000ms，也是每隔这段时间判断调试是否符合，符合了就发出声响，直到你将报警确认或警报消失。

在此注意的是双引号里面为.wav格式的声音文件，在实际操作过程中注意详细的路径。

PlaySound() 函数播放波形文件的声音或Windows 缺省声音。

语法Playsound (soundname, flag)参数soundname声音或波形文件的名称。

字符串值、消息标记名或字符串表达式。

如果给声音定义名称，它必须在Win.ini 文件中的[Sounds] 部分进行定义，例如MC=”c:\test.wav”flag指定如何播放声音。

文字整数值、整型标记名或整型表达式，含义如下：0 - 同步播放声音一次（脚本等到声音播放完毕才继续执行）。

1 - 异步播放声音一次（脚本不必等待声音播放完毕再继续执行）。

9 - 连续播放声音（直到再次调用PlaySound() 函数为止）。

(1)在标记名字典里为标记名添加报警
(2)单击"向导"，弹出向导选择对话框
选择AlmDbviewCtrl控件(横排第二个)，拖入窗口，双击打开AlmDBviewCtrl 属性对话框。

单击"数据库"选项，
在"服务器名(S)"中选择计算机名
在"数据库名(D)"中填写数据库名
在"用户ID(U)"中输入用户名
在"口令(P)"中输入口令
（3）在应用程序中选择alarm db logger manager双击弹出
点"击设置"弹出
在"服务器名(S)"中选择计算机名在"数据库(D)"中填写数据库名在"用户名(U)"填写用户名在"口令(P)"中输入密码
"记录模式"选择"详细"
点击"下一步"
在"报警查询中"输入报警组点击"下一步"
如图填写
单击"完成"。

(4)在SPC中配置"数据库" 双击"数据库(B)"
在"数据库类型"中选择数据库类型，根据access和SQL server选择在"ODBC数据源"中选择新"<新>"
点击"添加(D)..."
选择驱动程序单击完成。

基于InTouch组态软件的报警存储与事件记录刘明鑫【期刊名称】《自动化博览》【年(卷),期】2013(000)010【摘要】完成历史报警数据的记录功能是组态软件非常重要的功能，通常需要软件本身的控件来完成报警数据和事件的存储到外部数据库中的过程。

本文分析SQL SERVER、My SQL、Access以及MSDE四种中小型数据库的区别，且以MSDE2000为例，通过InTouch软件中的Alarm DB Logger实用程序，将历史报警和事件数据存储到MSDE2000数据库中，结合Alarm DB Purge-Archive实用程序，完成历史报警与事件记录的手/自动清除与归档操作，归档后的数据可以通过Alarm DB Restore进行恢复。

%Logging the historicalalarm database is critical. Normally, need the software component to store the alarm data and events to the extended databases. This paper analyzes the differences of four kinds of small and medium-sized databases:SQL SERVER, Access, My SQL and MSDE.Taking MSDE2000 as an example, recording the alarms and events to MSDE2000 database with the Alarm DB Logger in InTouch,manually/automatically clearing and archiving with Alarm DB Purge-Archive.The archived data can be recovered through the Alarm DB Restore.【总页数】3页(P88-90)【作者】刘明鑫【作者单位】中国神华煤制油化工有限公司北京工程分公司，北京100011【正文语种】中文【中图分类】TP277.1【相关文献】1.基于InTouch组态软件与串口的通讯实现 [J], 梁秀霞;张培楠2.基于MCGS组态软件的地铁列车事件记录仪软件开发 [J], 武伟3.基于欧姆龙PLC和组态软件intouch的监控系统 [J], 陈德海4.基于欧姆龙PLC和组态软件intouch的监控系统 [J], 陈德海;5.基于INTOUCH组态软件的1780热轧方案 [J], 万书亮因版权原因，仅展示原文概要，查看原文内容请购买。

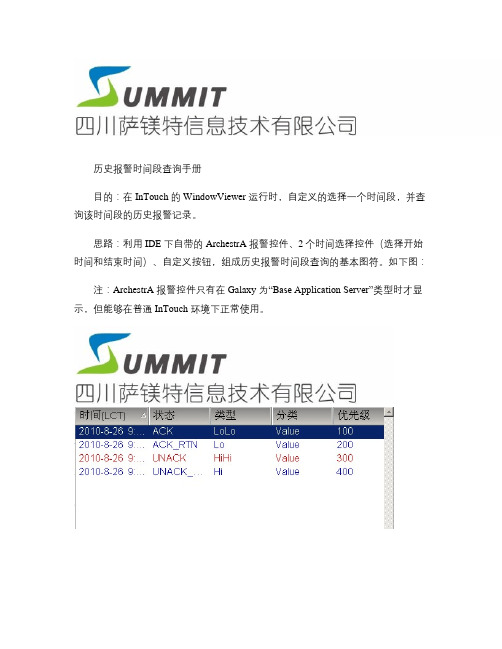

历史报警时间段查询手册目的：在InTouch 的WindowViewer 运行时，自定义的选择一个时间段，并查询该时间段的历史报警记录。

思路：利用IDE 下自带的ArchestrA 报警控件、2个时间选择控件（选择开始时间和结束时间）、自定义按钮，组成历史报警时间段查询的基本图符。

如下图：注：ArchestrA 报警控件只有在Galaxy 为“Base Application Server”类型时才显示，但能够在普通InTouch 环境下正常使用。

在“查询指定的时间段”按钮内编写动作脚本，在脚本中调用报警控件的时间设置属性AlarmClient1.TimeSelector.SetStartAndEndTimes(StartTime,EndTime,0，将该属性中的StartTime 和EndTime 赋值为时间选择控件的值，如下：AlarmClient1.TimeSelector.SetStartAndEndTimes(DateTimePicker1.Value,DateTi mePicker2.Value,0;设置时间完成后，需要让报警控件进行指定时间段的重新查询，需要再添加一条属性： AlarmClient1.Requery(;同时，为了方便用户切换，还添加了按钮“更新到最近1小时报警”的功能按钮，具体设置请参照下列步骤：1、具体设置步骤：（1）双击报警控件，出现如下配置界面：选择客户端模式为“历史报警”，配置相应的数据库名、用户名、密码等，在“其他设置”中时间范围设置采用默认形式。

以上填写完毕即是报警控件的配置结束。

（2）在“查询指定的时间段”按钮下，编写属性脚本。

具体如下：AlarmClient1.UpdateToCurrentTime = False; /让用户能够查询任意时间的历史报警AlarmClient1.TimeSelector.TimeDuration = 0; /让用户能够自定义的输入任意时间段进行查询AlarmClient1.TimeSelector.SetStartAndEndTimes(DateTimePicker1.Value , DateTimePicker2.V alue ,0; /让将用户选择开始时间和结束时间赋值给报警控件AlarmClient1.Requery(; /让报警控件按照用户设置的时间进行查询（3）在“更新到最近1小时报警”按钮下的脚本，具体如下：AlarmClient1.UpdateToCurrentTime = True; /让用户能够查询最近一段设定时间的历史报警 AlarmClient1.TimeSelector.TimeDuration = 6; /查询最近1小时内的报警（数值表参考下图：） AlarmClient1.Requery(; /让报警控件按照用户设置的时间进行查询（4）在2个时间选择控件“Date Time Picker”的配置选项下选择“Custom ”设置年—月—日—时—分—秒，格式。

intouch历史报警、事件设置
1\设置Alarm DB Logger Manager－配置
服务器名：(local)或IP地址
数据库：KXZK
用户信息
用户名：sa
口令：123456
记录模式：详细
测试连接，创建（即创建详细列表）
下一步：不改
下一步：不改
完成。

点开始。

系统运行时，Alarm DB Logger Manager 不能关闭，因为它在保存报警。

提醒，有的在“程序”－“wonderware”中设置一次，然后在软件中的alarm db logger manager 同样设置一次。

历史报警才有效。

2、历史报警控件：AlmDbViewCtrl
服务器名：数据库名：用户ID：口令：其实不用修改，只要Alarm DB Logger Managerg开着，会自动保存；要是行不通，就手动修改。

注意的地方是自动连接要勾选。

正常运行时，alarm DB Logger manager不能关闭。

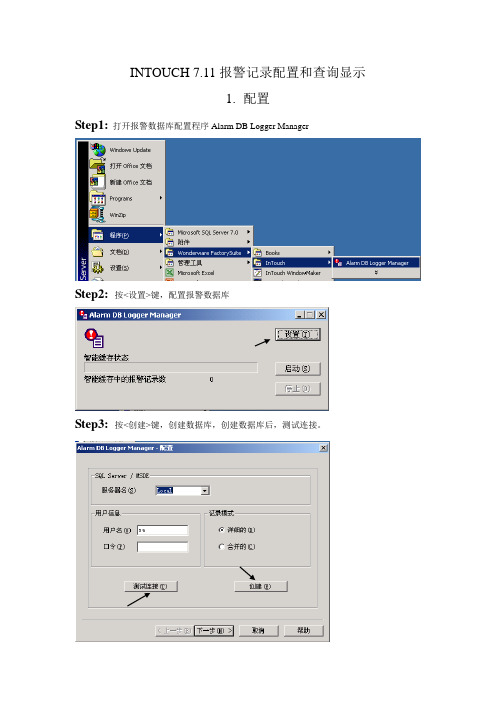

INTOUCH 7.11报警记录配置和查询显示
1.配置
Step1:打开报警数据库配置程序Alarm DB Logger Manager
Step2: 按<设置>键，配置报警数据库
Step3: 按<创建>键，创建数据库，创建数据库后，测试连接。

务。

按<完成>键，完成配置。

2.在INTOUCH中配置报警查询
Step1: 准备安装ActiveX控件。

进入InTouch开发环境，按下图选择菜单（安装ActiveX控件之前必须安装授权（License））。

Step2: 将Wonderware Alarm DBView ActiveX控件加到向导库。

在向导/ActiveX控件安装窗口中，选ActiveX控件安装页。

选Wonderware Alarm DBView 控件，按<安装>键，
再按<关闭>键，完成安装。

Step3: 将该控件放到打开规定的INTOUCH窗口
从向导库中选择Wonderware Alarm DBView控件，双击该控件或按<确定>键，放入窗口。

Step4: 对控件进行配置
把该控件拉大到合适的尺寸，双击控件，。

数据库属性页按下图配置。

其它属性页按需要配置或选择缺省值。

该控件可以放置多个，以满足不同的报警查询需要。

3.在运行时使用该控件
按鼠标右键可以刷新数据，按上下键，选择查询时间范围。

显示历史趋势要配置的地方：
在上图中单击画面，出现的对话框里单击笔#1，选择标记名。

注意标记名中记录数据一定要勾选上。

这么做了后趋势不一定出来，需要做如下配置：特别——>配置——>历史记录，出现如下窗口，启用历史记录
在保持日志文件时间框中，输入当前日期之前要保留日志文件的天数。

当天以及指定的保留期限内的日志文件都会保留下来。

超过保留期限的日志文件将会删除。

将此值设置为0 时，则会无限期保留所有日志文件。

选择在指定目录中存储日志文件，以指定要用于存储日志文件的另一个文件夹。

输入地址在记录节点名框中，输入某个计算机名，创建日志文件的InTouch 应用程序在该计算机上运行。

（右击我的电脑，属性出来的计算机名）。

巧⽤Intouch⼩函数制作画⾯巧⽤Intouch⼩函数制作画⾯我们⽤Intouch制作监控画⾯时，为了安全起见⼀般需要对技术参数设置保护，对重⼤事故报警需要播放声⾳报警和弹出警⽰窗⼝，同时为了避免岗位⼈员随意关闭监控画⾯和使⽤⼯控电脑玩⼩游戏的各种情况，我们可以利⽤Intouch 的各种⼩函数，对⼯控机电脑做各种限定和保护。

下⾯介绍⼏个Intouch的⼩函数：1.登陆函数PostLogonDialog()和Logoff()PostLogonDialog()和Logoff()是登陆Intouch配置⽤户的函数，使⽤时⾸先需要配置Intouch⽤户，Intouch默认2个⽤户，Administrator 和None，其中Administrator（默认密码wonderware）的访问级别最⾼9999，None的访问级别为0，我们可以设置⼀个user⽤户，访问级别定义为6000，对于需要保护的技术输⼊参数，设置时效性如将“删除故障记录”按钮加保护，不能随意删除故障记录，必须有权限的⼈才能删除故障记录，利⽤PostLogonDialog()函数登陆刚才配置的user⽤户名，才能删除故障记录，同时利⽤Logoff()注销刚才的登陆，保护技术性参数。

2.PlaySound( SoundName, Flags )PlaySound( SoundName, Flags )函数是播放⾳乐的函数，当我们制作画⾯，需要对重⼤报警做声⾳提⽰的时候可以使⽤它，通过Windows 声⾳设备（如已安装）播放波形声⾳，此声⾳由.wav ⽂件名指定，或由win.ini ⽂件的[sounds] 部分中的项⽬指定。

函数使⽤格式：PlaySound( "E:\alarm.wav", 9 );其中Flags 根据值的不同播放的报警声⾳的次数不同3.Show Window当重⼤事故报警时，同时弹出故障连锁画⾯，及时发现事故原因，函数格式为：Show "故障显⽰";4.EnableDisableKeys(AltKey,EscKey,WinKey)EnableDisableKeys(AltKey,EscKey,WinKey)函数，可以锁定键盘，将键盘失效，当函数为EnableDisableKeys(1,1,1)时锁定键盘，使键盘不能操作，可以编写脚本在程序运⾏时设置，如：同时有权限的⼈登陆后配置⽤户时，可以使⽤键盘，如：符合权限的⼈可以使⽤键盘输⼊参数，关掉画⾯对电脑维护。
