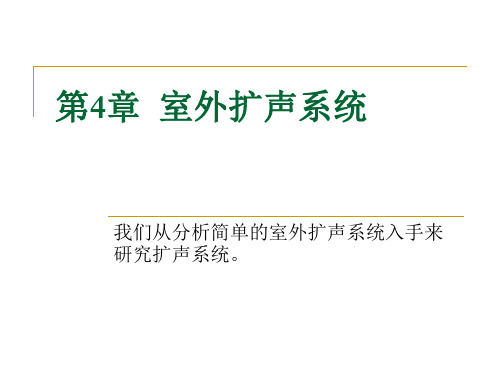

室外扩声系统

扩声系统基础知识要健身和开展各项体育活动，就需要建造体育场馆。

近年所建造的体育馆通常超越了体育活动和竞赛场地原有的功能使之有很大的扩展。

在体育馆内不仅进行各种会议、报告，而且开展大型文娱活动，包括综艺晚会、大型演唱会、杂技、马戏、时装表演，甚至演奏交响乐。

这些活动对于体育场馆来说已经不是偶然或额外的业务，已成为它提高社会效益和经济效益的经常性手段。

因此，目前的体育馆实质上是地道的多功能大厅，所以在声学设计上有较高的要求。

由于体育馆的容量大，混响时间长，平均自由程远远超出一般会堂而容易引起各种音质缺陷，而可以用作吸声处理的部位和面积极为有限，从而增加了声学设计的难度。

在体育馆内采用自然声演出，仅限于在小型体育馆内进行交响乐和钢管乐演奏，机会甚少，因此在声学设计中仅考虑用扩声系统的演出方式。

但优质的扩声效果必须通过合理的建声设计才能得以实现，两者是相辅相成的。

只有相互密切配合，才有可能用最低的投资获得良好的音质和艺术效果。

对于单项运动的体育馆（或称专用馆），如游泳馆、跳水馆、溜冰馆（人工和自然冰）、网球馆、田径馆和室****击场等，多功能使用的可能性极少，音质要求不高，主要是控制噪声和音质缺陷，使其具有必要的语言清晰度即可。

体育馆的声学设计与其类别、规模（容量、容积）和使用功能有关。

因此，在声学设计的初步阶段就应确定其功能，根据设计规范和建设要求选择合理的声学设计指标，然后展开工作。

随着文化事业的蓬勃发展和人们文娱生活的内容日益丰富，声频工程的数量迅猛增加，质量大幅度提高，从事声频工程的人员也越来越多。

但是在声频工程设计领域内，一些人仍然对声学概念认识不清、界线模糊。

这种现象对提高声频工程质量极为不利。

本文想通过简单的描述，指出其中的问题，澄清一些概念，抛砖引玉，希望能引起大家的重视，进而作更深入的讨论，以利于提高声频工程设计的整体水平，提高工程设计的质量。

一、功率放大器的储备功率与扬声器标称功率之间的关系在声频工程中功率放大器的主要功能是放大信号并提供负载（扬声器系统）足够的功率。

扩声音响系统的分类
按用途可以分为以下几类：
1.室外扩声系统：
室外扩声系统主要用于体育场、车站、公园、艺术广场、音乐喷泉等。

它的特点是服务区面积大、空间宽广、背景噪声大；声音传播以直达声为主；要求的声压级高，如果周围有高楼大厦等声反射物体，扬声器布局又不尽合理，声波经多次反射而形成超过50ms 以上的延迟，会引起双重声或多重声，严重时会出现回声等问题，影响声音的清晰度和声响定位。

室外系统的音响效果还受气候条件、风向和环境干扰等影响。

2.室内扩声系统：
室内扩声系统是应用最广泛的系统，包括各类影剧院、体育馆、歌舞厅、各类会议厅等。

它的专业性很强，既能语言扩声，又能供各类文艺演出使用，对音质的要求很高。

系统设计不仅要考虑电声技术问题，还要涉及建筑声学。

3.流动演出系统
扩声系统除了固定安装外还有流动系统。

常用于各种大型场地，如体育场（馆）、艺术广播和大型宴会厅等，临时安装的系统称流动演出系统。

流动演出的音响设备必须结构紧凑，便于携带、运输和安装，可靠性高并能适应各种苛刻的环境。

大型流动系统的投资大，通常向专业音响公司租赁使用。

4.公共广播系统：
公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。

近几年来，公共广播系统还兼做紧急广播，可与消防报警系统联动。

公共广播系统的控制功能较多，如选区广播和全呼广播功能、强制切换功能和优先广播权功能等。

扬声器负载多而分散，传输线路长。

为减少传输线路损耗，一般都采用70V或100V定电压高阻抗输送。

声压级要求不大高，音质以中音和中高音为主。

浅析野外条件下扩声系统的选型及使用发布时间：2021-07-26T10:26:34.693Z 来源：《科学与技术》2021年第9期作者：詹琪张小纲[导读] 还要便于安装部署，具有良好机动性和实用性，总之相比于室内扩声系统来说野外扩声系统对设备的选型和使用要求更加严苛。

詹琪张小纲69036部队新疆乌鲁木齐市 83000069016部队新疆乌鲁木齐市 830000在野外使用扩声系统设备既要满足野外环境下扩声效果和质量的需求，具备良好的扩声性能，又要适应野外特殊环境影响，具有良好的稳定性和耐用性，还要便于安装部署，具有良好机动性和实用性，总之相比于室内扩声系统来说野外扩声系统对设备的选型和使用要求更加严苛。

本文从多个方面分析了野外条件下影响扩声设备效能的因素，并对其选型与使用进行了研究。

一、场地及前期准备野外扩声系统安装使用前，一定要进行现场勘查，确定好场地的大小和功能需求（话筒使用位置、数量等），做好系统设计和前期准备工作，如确定音箱布放位置和安装方式、协调设备供电方式和接口及缆线铺设等等。

同时要提前架设系统，进行效果调试和参数校正，确保做到准备充分、万无一失。

二、音响设备的选择野外扩声环境比较单一，没有室内的声反射、散射等特性，使得声压会随着距离增加而迅速衰减，为克服该问题，建议采用野外专用音箱或中高音号角扬声器。

同时为防止音箱声波被前排人员人体吸收，使中高音频损失大，而影响后排人员收听效果，还必须提高音箱置放位置，有条件可吊装音箱，增大音箱扩声范围和效能。

另外野外扩声系统在确定音箱和功放的功率配置时，应掌握配置比例。

如果功放功率“余量”不足，就不能应付突如其来的瞬间峰值，造成音量大，音质粗糙，一般室外声场提高3dB，功率需增大10倍，根据声压级=20log(P/P0)可以计算声场的具体数值，当功放连续不失真功率是音箱额定功率的1.2-1.5倍时，可以保证设备安全稳定工作。

大部分在野外使用扩声系统的功能要求比较单一，主要是话筒的扩声和播放电影、音乐等，因此在调音台选择上建议使用经济实用和操作简单的模拟调音台，尽量不实用数字调音台。

多媒体会议室扩声系统的设计与要求扩声系统又称专业音响系统，它最基本的设备，一般包括：功放、音箱、话筒、调音台，以及一些周边的声音处理设备等。

目前，社会上有一种误解，认为扩声系统非常简单，只要把话筒（及其他声源）、调音台、功放和扬声器箱连接在一起就能组成一项扩声工程。

这种理解造成许多业主投入了不少资金，可得到的语言扩声效果却是声音模糊不清，反馈啸叫的干扰使声音无法开大，音乐重放时音质变调听之无味。

作为一个系统问题，扩声系统在系统设计中必须综合考虑上述各种问题。

在选择性能良好的电声设备基础上，要通过周密的系统设计、仔细的系统调试和良好的建声条件，才能达到悦耳、自然的音响效果。

扩声系统的作用(1)用以增强观众席的响度，这里主要指的是“直达声”。

换句括说，扩声系统是为了提高观众席直达声的声压级来改善听闻。

如果直达声过弱，会被混响声所掩蔽，这时不仅会降低听闻的清晰度，而且声像定位也将发生困难。

自然声源的声功率是有限的，因此在室内声学条件不能满足时，经常借助扩声系统。

(2)通过电声系统来改善厅堂音质是一项重要措施。

人们借助扩声系统，可以在一定范围内来弥补观众厅可能存在的声缺陷，例如在许多观众厅的贵宾席区域，常常是直达声不足并缺少近次反射声，不仅带来听闻困难，音质也差(声音小而干)。

利用扩声系统可以增加直达声的声压级，也可以较方便地模拟建声的近次反射声。

我们可以借助电声系统(例如立体混响)来改变观众厅的声学环境(如混响时间)，适应多功能厅堂的音质需要。

(3)表演艺术需要借助扩声系统来完成对演员唱、念音色的美化或加工，完成情节的表达、气氛的渲染等。

我们常说舞台艺术中的音响是直接为“听觉形象"服务的，它是与观众联系的一种重要媒介。

舞台艺术中的音响最重要的是，完成好舞台艺术听觉形象中各部分比例关系的调整。

总之，在观演建筑中，电声系统设计已成为厅堂音质设计中一个重要的组成部分。

观众厅扩声系统的基本要求(1)观众席要有合适的响度：无论是用于语言扩声还是用于文艺演出扩声，观众席应有合适的响度。

第1篇一、项目背景随着我国经济的快速发展，各类公共场所、体育场馆、会议中心等对扩声系统的需求日益增加。

扩声系统作为提高声音传播质量、满足各种场合音效需求的重要设施，其施工质量直接影响到使用效果。

本方案针对某公共场所扩声系统施工项目，提供详细的施工方案，以确保工程顺利进行。

二、工程概况1. 项目名称：某公共场所扩声系统施工项目2. 项目地点：某市某区某公共场所3. 项目规模：该公共场所占地面积约5000平方米，包括室内及室外场地。

4. 扩声系统要求：满足室内外各类活动需求，包括会议、演出、体育赛事等。

三、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程规模、系统组成、设备参数等，收集相关资料，如设备说明书、技术规范等。

2. 施工人员：组织具备相关专业技能的施工队伍，包括电气工程师、音响工程师、电工、焊工等。

3. 施工材料：准备所需材料，如音箱、功放、线缆、接插件、支架等，确保材料质量符合国家标准。

4. 施工设备：配置施工所需设备，如电工工具、焊机、测试仪器等。

5. 施工安全：制定安全施工措施，确保施工过程中人员及设备安全。

四、施工流程1. 施工准备阶段（1）对施工现场进行勘查，了解场地布局、障碍物等情况。

（2）对施工人员进行技术交底，明确施工要求、注意事项等。

（3）制定施工进度计划，确保工程按期完成。

2. 施工阶段（1）音箱安装：按照设计图纸要求，将音箱安装在指定位置，确保音箱与地面、墙面等保持一定距离，便于散热。

（2）功放安装：将功放设备安装在安全、通风、防尘的地方，确保设备散热良好。

（3）线缆布线：按照设计图纸要求，进行线缆布线，确保线路整齐、规范，避免交叉、缠绕。

（4）接插件连接：将音箱、功放、线缆等设备连接，确保连接牢固、可靠。

（5）调试与测试：对扩声系统进行调试与测试，包括音量、音质、频率响应等，确保系统达到设计要求。

3. 施工验收阶段（1）自检：施工队伍完成施工后，进行自检，确保工程质量符合要求。
