多功能会议厅扩声系统设计方案前言一、工程概述多功能会议厅属于非常正式性的会议场所，它集会议、报告、演出等为一体，无论是何种会议场所，对于开会来说，扩声系统的稳定是不容置疑的，所以系统的稳定性是贵单位的首选，那么在这样的一个环境，会议厅的灵魂——扩声系统的设计和设备的选用，一定不能马虎，根据我公司多年的设计以及施工经验、以及贵方的投资意向，我们提出设计方案，若贵单位有别的见议或要求，我们随时欢迎贵单位提出宝贵意见！第一篇多功能会议厅扩声系统1.1 工程简介贵方多功能厅集会议、报告、演出等为一体，它主要的作用还是用于语言扩声，随着社会的不断发展，多功能厅的重要性也愈演愈强，在简单的会议两个字里却藏着一个复杂的问题——语言扩声系统，让人头疼不已的事经常发生，比如话筒的啸叫、声音突然切断等等，任何一种语言扩声系统，系统的稳定绝对是首选，但对于会议系统来讲，仅仅是稳定是不够的，语言的清晰度同样不能忽视，也可以说会议的扩声系统实际上就是语言扩声系统，好的音响设备经过合理的连接，它的效果肯定是不容置疑的，但也得要经过合理的配置，合理的布位以及实践，所以在音响系统中的每一个环节都不能忽视，从它最早的设计方案到前期布线再到设备安装以及最后的设备调试，在这些环节中，每一个都是那么的重要，合理的设计是让整个场所看起来一目了然，前期配电是为让系统正常稳定运行，安装调试是为了让设备最好的发挥……，这样才能保证整个系统的正常运行。
1.2 设计依据中华人民共和国国家标准GB9003-88调音台基本特性测量方法中华人民共和国文化行业标准WH0301-93扩声系统的声学特性与测量方法中华人民共和国电子工业部标准GB3241声和振动分析用1/1和1/3倍频程滤波器GB3661测试电容传声器技术条件GB3785声级计电、声性能及测量方法GB4959厅堂扩声特性测量方法GYJ25厅堂扩声系统声学特性指针中华人民共和国广播电视部厅堂扩声系统声学特性指针1.3 设计指导思想依据使用要求，本系统将采用现代化的综合技术，要具有先进性和代表性；要总体规划，全面设计，保证在若干年后整个系统仍具有动态的先进性。
扩声系统说明方案扩声系统是一种将声音扩大，以便更广泛地传输或传播的技术。
它适用于各种场合，如会议、演讲、音乐会、体育比赛和演艺表演等。
一个高质量的扩声系统需要考虑多个因素，包括设备选择、安装位置、音频处理和控制等。
下面是一个扩声系统说明方案，包括系统概述、扩声设备、安装位置、音频处理和控制。
一、系统概述扩声系统是由多个扩声设备组成的系统，包括麦克风、放大器、扬声器和音频处理设备等。
这些设备相互协作，将声音从源头扩大并传播到广大的听众。
二、扩声设备1.麦克风麦克风是扩声系统的输入设备，用于将声音转换成电信号。
有不同类型的麦克风可供选择，包括有线和无线麦克风。
根据使用环境和要求选择适当的麦克风。
2.放大器放大器是扩声系统的核心设备，用于将麦克风接收到的信号放大到足够的音量。
放大器的功率和质量对最终效果有很大影响，需要选择适当的放大器来满足需求。
3.扬声器扬声器是扩声系统的输出设备，用于将放大器输出的信号转换成声音。
根据使用场景和听众数量选择适当的扬声器类型和数量，以确保声音能够覆盖整个区域。
三、安装位置安装位置对扩声系统的效果起着重要的作用。
根据使用场景和要求，选择合适的位置来安装麦克风和扬声器，以获得最佳的声音传输和扩散效果。
1.麦克风位置麦克风应该放置在讲话者附近，并离背景噪音和反射声源远一些。
避免麦克风过近的位置可能导致啸叫和杂音。
2.扬声器位置扬声器应该根据场景的大小和形状，选择合适的位置进行安装。
保证扬声器的音量覆盖整个区域，避免声音死角和音量失衡。
四、音频处理音频处理是扩声系统中不可或缺的一部分，它可以提高声音的质量和清晰度。
以下是一些常见的音频处理技术：1.均衡器均衡器用于调整不同频率的音量，以获得更清晰、平衡的声音。
根据环境和音源特点选择适当的频率进行调整。
2.压缩器压缩器用于控制音频的动态范围，以避免高音量的部分过度扩大。
通过压缩器可以获得更平稳的声音输出。
3.反馈抑制器反馈抑制器用于消除反馈和啸叫声引起的干扰。
塑造世界一流品牌会议系统方案说明书吉林省跃达丰科技有限公司目录第一章项目概述 (3)1.1 项目概况 (3)1.2 项目要求 (3)第二章总体设计 (3)2.1 设计依据及技术标准 (3)2.2设计原则 (4)第三章系统设计 (5)1.1 视频显示系统............................................................................................ 错误！未定义书签。
1.1.1 系统概述......................................................................................... 错误！未定义书签。
1.1.2 系统设计......................................................................................... 错误！未定义书签。
1.1.3 系统功能......................................................................................... 错误！未定义书签。
1.2 会议发言系统 (5)1.2.1 系统概述 (5)1.2.2 系统设计 (5)1.2.3 系统功能 (6)1.3 音响扩声系统 (6)1.3.1 系统概述 (6)1.3.2 系统设计 (6)1.3.3 系统功能 (8)1.4 集中控制系统............................................................................................ 错误！未定义书签。
1.4.1 系统概述......................................................................................... 错误！未定义书签。

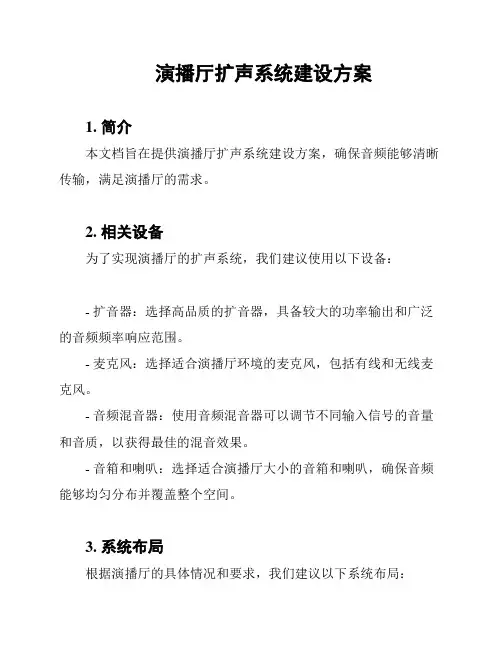

演播厅扩声系统建设方案1. 简介本文档旨在提供演播厅扩声系统建设方案，确保音频能够清晰传输，满足演播厅的需求。
2. 相关设备为了实现演播厅的扩声系统，我们建议使用以下设备：- 扩音器：选择高品质的扩音器，具备较大的功率输出和广泛的音频频率响应范围。
- 麦克风：选择适合演播厅环境的麦克风，包括有线和无线麦克风。
- 音频混音器：使用音频混音器可以调节不同输入信号的音量和音质，以获得最佳的混音效果。
- 音箱和喇叭：选择适合演播厅大小的音箱和喇叭，确保音频能够均匀分布并覆盖整个空间。
3. 系统布局根据演播厅的具体情况和要求，我们建议以下系统布局：- 麦克风设置：根据演播厅的大小和需要，合理设置麦克风的数量和位置，确保演讲者或表演者的声音能够准确捕捉并传输。
- 扩音器布置：根据演播厅的空间布局，合理设置扩音器的位置，以实现音频的均匀分布和覆盖。
- 音箱和喇叭布局：根据演播厅的声学特性和听众区域，将音箱和喇叭布置在合适的位置，确保音频能够清晰明亮地传播。
4. 信号传输和控制为了实现高质量的音频传输和控制，我们建议以下措施：- 信号线路：使用高质量的音频信号线路，避免电磁干扰和信号损耗。
- 控制系统：安装专业的音频控制系统，包括音频混音台和控制面板，方便调节音量、音效和音频源切换等功能。
5. 测试和维护为了确保演播厅扩声系统的稳定运行，我们建议以下测试和维护措施：- 定期测试：定期进行音频测试，确保系统各部分正常工作，没有异常音频输出或质量问题。
- 维护保养：定期清洁和检查设备，及时更换损坏的部件，并保持设备处于良好工作状态。
- 培训和支持：提供设备使用培训和技术支持，以便操作人员能够更好地理解和操作扩声系统。
结论本建设方案提供了演播厅扩声系统的设计和配置建议。
通过根据演播厅的需求选择合适的设备，合理布局系统，并进行测试和维护，我们相信这个方案能够满足演播厅的扩声需求，提供清晰、高品质的音频传输。
扩声系统施工方案1. 引言扩声系统是一种应用于会议室、教室、剧场等场合的音频设备系统，其主要功能是放大声音，以便更好地传达语音信息。
本文将介绍一个扩声系统的施工方案，包括系统设计、材料选择和施工步骤。
2. 系统设计2.1 声音覆盖范围在设计扩声系统时，首先需要确定声音覆盖范围。
根据场地的大小和形状，确定扩声系统需要覆盖的区域。
通常可以使用声音计仪器进行测量，以确保声音能够均匀地分布在整个区域。
2.2 设备选择根据声音覆盖范围和需求，选择适当的设备。
扩声系统通常由麦克风、放大器、音箱和混音器等组成。
在选择设备时，需要考虑声音的质量、功率和可靠性等因素。
建议选择具有良好声音质量的品牌，并确保设备能够满足需求。
2.3 声音传输在设计扩声系统时，需要确定声音传输的方式。
通常有有线和无线两种方式。
有线传输稳定可靠，但需要布线。
无线传输方便灵活，但会受到电磁干扰的影响。
根据场地情况和需求，选择最适合的声音传输方式。
3. 材料选择3.1 麦克风选择适合场地需求的麦克风。
常见的麦克风类型有话筒麦克风、领带麦克风和无线麦克风等。
根据应用场景和预算，选择合适的麦克风。
选购适合扩声系统的放大器。
放大器的功率和稳定性是考虑的主要因素。
根据音箱的功率和声音传输距离，选择合适的放大器。
3.3 音箱选择符合音质要求的音箱。
根据声音覆盖范围和设计需求，选择合适的音箱。
需要考虑音箱的功率、频率响应范围和声音分布等特性。
3.4 混音器混音器用于控制和调节声音的音量和质量。
在选择混音器时，需要考虑输入和输出通道的数量、控制方式和音频效果等因素。
4. 施工步骤4.1 铺设电缆根据声音传输的方式，铺设电缆。
如果选择有线传输，需要注意布线的合理性和美观性。
根据声音覆盖范围，确定适当的电缆长度。
根据设计方案和需求，安装麦克风、放大器、音箱和混音器等设备。
需要按照设备制造商提供的安装指南进行操作。
确保设备安装牢固和正确连接。
4.3 连接电缆将设备之间的电缆连线。
多功能会议厅扩声系统设计方案及对策及对策设计目标：1.提供清晰、稳定的音响效果，确保会议参与者可以听到并理解发言内容。
2.能够适应不同规模和类型的会议活动，包括演讲、讨论、培训等。
3.实现灵活的控制和管理功能，方便操作和维护。
设计方案：1.扩声设备选择：选择高品质的主音箱和卫星音箱，以确保音质优良。
另外，考虑采用数字处理器和混响器，以提供更好的音效处理和调整功能。
2.麦克风选择：选择麦克风类型时应考虑会议活动的性质和规模，包括手持麦克风、无线麦克风和会议桌面麦克风等。
3.扩声系统设置：合理安装和摆放音箱，确保覆盖整个会议厅，并考虑到不同位置的声音反射和吸收问题。
同时，设置合理的音量和音调参数。
4.控制系统设计：设计一个用户友好的控制面板，方便用户调整音量、音调和音效等参数。
同时，设计一个自动调整功能，可以根据会议人数和环境噪声自动调整音量和音调。
5.维护与保养：定期检查和清洁音响设备，确保其正常运行。
另外，设立一个专门的维护和保养团队，及时处理设备故障和维修需求。
对策：1.进行现场勘测和声学分析，确定最佳的音箱安装位置和数量，以及音频处理的参数设置。
2.采用高品质的音响设备，确保音质和音效效果，同时注意防止音响干扰和回声问题。
3.针对不同会议活动的需求，为系统设置不同的预设模式，方便用户快速切换和调整。
4.设置合理的音量限制，避免出现过高的音量对听众造成伤害。
5.设计冗余系统和备用设备，确保在设备故障时能够快速切换到备用设备。
6.提供培训和使用指南，确保用户能够正确操作和管理扩声系统。
7.注意系统的可扩展性，随着会议厅业务的发展，需要能够方便的扩充和升级扩声系统。
设计方案和对策的实施将能够提供优质的扩声效果，满足不同类型和规模的会议需求，并提供简单方便的操作和管理功能。
同时，合适的维护和保养措施能够保证系统一直正常运行，为会议活动提供可靠的音响支持。
目录第一章系统设计说明 (2)1.1 工程概况 (2)1.2 需求分析 (3)1.3 设计依据 (3)1.4 设计标准及原则 (4)1.5 系统设计方案 (6)1.5.1设计思想 (6)1.5.2系统组成 (7)1.5.3系统设计 (7)1.5.3.1扬声器设计 (7)1.5.3.2功率放大器设计 (9)1.5.3.3音频信号处理设计 (9)1.5.3.4音源设计 (10)1.5.3.5周边设备设计 (10)第二章主要设备介绍 (11)第三章系统设备清单 (11)第四章系统连接图 (14)第一章系统设计说明1.1工程概况本次工程通过与甲方进行实际沟通，拟设计项目为XXXXXXXXXXXXX。
项目建筑大楼名称：XXXXXXX项目建设地点是：XXXXXXX项目的建设种类：建设多功能会议厅的扩声系统项目的建设要求：满足专业扩声、会议、演讲、演出活动等该300人多功能厅形状为传统长方形。
长约XXXX米，宽约XXXX米，实用面积约XXXX平方米。
高XXX米，约XXXX立方米。
如下图所示：现计划安装一套音频扩声系统，要求满足传统多功能厅的使用需求，并且与时俱进，具备先进性以及扩展性等特点，以满足多元化需求。
因此要有高超的技术设计水平和严紧的设计思路。
根据贵单位对功能使用的定位要求，以经济实用、设备配置先进合理、功能齐全的设计原则，建成后将是一个现代化综合性多功能厅。
1.2需求分析多功能厅音频系统的建设，是为了能够提高工作效率，适应现代化的环境需求，特别是将现代化多媒体技术手段，运用于会议和报告、简单表演的全过程。
以满足会议时人声说话的会议扩声需要，真实反应演讲都的声音，要求音质逼真饱满、清晰、洪亮；适合各类音乐及电影播放功能，音色圆润、清晰、动听；总体目标为实现人声、各类音乐信号播放，达到语言信号传播的清晰、明亮以及音乐信号的精确重现。
在对其音响系统设计时，要求应能体现当今信息时代最先进的气息。
设备一定是最先进，最可靠，设备协调性要最好，功能完善，系统配置为最先进的，能够代表当今国际水平。
大型多功能会议厅扩声系统设计方案随着厂商和企业越来越注重营销和品牌宣传，大型多功能会议厅已经成为了一个极为重要的场所。
但是，在这些会议厅大规模会议、展示和演出时，传统的声音扩声系统往往无法满足要求。
因此，更加专业和高效的扩声系统设计方案变得尤为重要。
1、需求分析在多功能会议厅中，场馆的大小通常差异很大。
设计大型多功能会议厅扩声系统要考虑空间大小和座位布局。
音效是整个系统的核心，需要提供逼真、清晰、均衡的音效，从而使整个空间内的每个位置都能听到好的声音。
还要考虑到如何规划音响位置触及每个角落的重要性。
大型LED观众屏幕也需要考虑作为重要音视频媒介播放，需在扩声系统设计方案中考虑全网统一控制和集成操作。
2、扩声系统设计方案针对多功能会议厅的需求，可以考虑以下的扩声系统设计方案：（1）定位聚焦扩声系统定位聚焦扩声系统是采用超动圈式音响装置，能够监测旁边的噪音，并通过数字的处理把声音传送至指定的听众位置，提供高品质的音质，并将循环声保持在最低范围内，最大程度减少现场杂音的影响。
（2）全频响技术（全频响技术）采用整套的全频响技术，可实现全域音效引领。
全频响技术是目前市场上最先进的音效设备，能创造出现场的体感音效，使人感觉全身被声音包围。
（3）多哈曼Kardon专业针对性扩声方案建议采用一种Kardon专业的针对性扩声方案，由Haarman设计出的各种艺术形式模块化得到实现，使得音效可以快速的进行调整，确保在任何场合下音效都不会有太大的影响，因此，Kardon标志性的音色特色异常。
配备8路功放、64组独立双混音、16组独立选通、DSP音效处理及16台数码矩阵调音台的多通道音频输出，能大幅度的改善音效的质量，提高人们对音效的认识。
（4）语音闲聊技术考虑到传统媒体和数字媒体都有发音部分偏小和不清晰的问题，为此采用语音闲聊技术，可以在喧嚣的背景噪音中提高发音的清晰度和准确度，达到更好的效果和听力范围。
3、总结在设计大型多功能会议厅扩声系统方案时，必须深入了解会议厅的环境、座位分布，还要考虑到使用者需求和限制条件，以保证扩声系统的稳定性和灵活性。
会议室音响扩声系统设计方案目录一、项目概述 (2)1.1 项目背景 (2)1.2 设计目标 (3)1.3 系统需求分析 (4)二、系统设计原理 (6)2.1 音响扩声基本原理 (7)2.2 声学环境分析 (8)2.3 扩声系统设计原则 (9)三、音响设备选型 (10)3.1 音响主机选型 (11)3.2 音箱选型 (12)3.3 功放选型 (14)3.4 调音台选型 (15)3.5 其他辅助设备选型 (15)四、系统布局与设计 (16)4.1 会议室布局设计 (18)4.2 音响设备布局设计 (19)4.3 线缆布置与连接设计 (21)4.4 效果图制作与展示 (22)五、系统功能实现 (23)5.1 声音放大与输出功能 (24)5.2 音质优化与调整功能 (25)5.3 灵活多变的音频处理功能 (26)5.4 系统安全与稳定性保障 (27)六、系统安装与调试 (29)6.1 安装前准备工作 (30)6.2 现场安装与接线步骤 (32)6.3 系统调试与测试过程 (33)6.4 系统验收与交付 (34)七、系统维护与保养 (36)7.1 日常保养与维护事项 (37)7.2 定期检查与维修流程 (38)7.3 长期运行注意事项 (39)八、方案总结与展望 (40)8.1 方案优点总结 (41)8.2 发展前景与趋势分析 (42)8.3 改进与优化建议 (43)一、项目概述随着信息技术的快速发展和人们生活品质的不断提高，各类会议和活动对会议室音响扩声系统的需求也日益增长。
一个专业、高效的音响扩声系统不仅能保证清晰的音频传输，还能提升与会者的聆听体验，对于会议的顺利进行和信息的有效传递具有至关重要的作用。
本设计方案旨在为您打造一套先进的会议室音响扩声系统，通过科学的设计和合理的设备配置，实现声音的高保真还原、噪声的抑制以及声音传播的最佳效果。
我们将充分考虑房间的声学特性、听众的需求以及设备的性价比等因素，力求为您打造一个既实用又经济的音响扩声解决方案。
第1篇一、项目背景随着我国经济的快速发展，各类公共场所、体育场馆、会议中心等对扩声系统的需求日益增加。
扩声系统作为提高声音传播质量、满足各种场合音效需求的重要设施，其施工质量直接影响到使用效果。
本方案针对某公共场所扩声系统施工项目，提供详细的施工方案，以确保工程顺利进行。
二、工程概况1. 项目名称：某公共场所扩声系统施工项目2. 项目地点：某市某区某公共场所3. 项目规模：该公共场所占地面积约5000平方米，包括室内及室外场地。
4. 扩声系统要求：满足室内外各类活动需求，包括会议、演出、体育赛事等。
三、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程规模、系统组成、设备参数等，收集相关资料，如设备说明书、技术规范等。
2. 施工人员：组织具备相关专业技能的施工队伍，包括电气工程师、音响工程师、电工、焊工等。
3. 施工材料：准备所需材料，如音箱、功放、线缆、接插件、支架等，确保材料质量符合国家标准。
4. 施工设备：配置施工所需设备，如电工工具、焊机、测试仪器等。
5. 施工安全：制定安全施工措施，确保施工过程中人员及设备安全。
四、施工流程1. 施工准备阶段（1）对施工现场进行勘查，了解场地布局、障碍物等情况。
（2）对施工人员进行技术交底，明确施工要求、注意事项等。
（3）制定施工进度计划，确保工程按期完成。
2. 施工阶段（1）音箱安装：按照设计图纸要求，将音箱安装在指定位置，确保音箱与地面、墙面等保持一定距离，便于散热。
（2）功放安装：将功放设备安装在安全、通风、防尘的地方，确保设备散热良好。
（3）线缆布线：按照设计图纸要求，进行线缆布线，确保线路整齐、规范，避免交叉、缠绕。
（4）接插件连接：将音箱、功放、线缆等设备连接，确保连接牢固、可靠。
（5）调试与测试：对扩声系统进行调试与测试，包括音量、音质、频率响应等，确保系统达到设计要求。
3. 施工验收阶段（1）自检：施工队伍完成施工后，进行自检，确保工程质量符合要求。
设计方案目录一、项目系统概述....................................................... 三1.工程建设目标............................................. 三2.用户需求................................................. 三3.定位分析................................................. 三二、专业扩声系统....................................................... 四电声设备的组成.............................................. 四三、设备清单及报....................................................... 四四、设备参数及说明..................................................... 五一拖四无线会议主机.......................................... 五话筒单元.................................................... 七MX系列调音台 ............................................... 八U段无线话筒系列........................................... 十一主机单元.................................................. 十一话筒单元.................................................. 十三均衡器.................................................... 十四电源时序器................................................ 十五EA系列专业功放............................................ 十六T系列专业音箱 ............................................ 十九F系列专业音箱 ............................................ 二十五、关于施工的组织与安排........................................... 二十二六、关于施工的组织与安排（详情） ................................... 二十二七、系统的技术支持与售后服务....................................... 二十三八、售后服务标准................................................... 二十四一、项目系统概述1.工程建设目标先进性——采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。
实用性——能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑。
按照实际需要来设计相应的系统，在满足功能要求和技术指标要求的基础上尽量简化设计，坚持实用化，充分满足用户的需要。
可扩充性、可维护性——要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
工程应有良好的整体视听效果，适当的风格和气派，所有产品应选用国内外正规厂家生产，并附有产品合格证书。
经济型——在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。
高可靠性——采用系统集成设计方式，选用成熟可靠、性能稳定的设备和配件，系统关键部分采用冗余设计，具备一定的容错能力及抗干扰能力，在设备选型、材料采购、施工方案中解决了防静电问题，满足了用户可靠性要求。
易操作、易管理性——提供良好的操作界面，方便用户操作，提高系统自动化管理能力，降低劳动强度。
2.用户需求项目概况：会议扩声系统建设情况如下：3.定位分析会议室：定位于先进的多功能扩声系统，用于会议、演讲、演出活动等，该系统先进性要求先进、功能完善、可靠。
我公司根据项目实际需要为基础，综合该会议室的功能，以国家有关标准为依据，结合我公司丰富的设计、施工经验，本着技术先进、功能全面、安装简便、维修方便的宗旨，采用目前国际国内性价比最为优良的产品和设备。
二、专业扩声系统扩声系统的概述：在音频系统中我们知道，自然声源发出的声音能量十分有限，其声压级随传播距离的增大而迅速衰减。
由于环境噪声的影响，使声源的传播距离减至更短。
所以在某些公众活动场所可以用电声技术进行扩声，将声源信号放大，提高听众区的声压，保证每位听众能获得适当的声压级，同时改善室内的音质和音效。
例外，扩声系统作为一个系统问题，在系统设计中必须综合考虑上述各种问题。
在选择性能良好的电声设备基础上，通过周密的系统设计、仔细的系统调试和良好的建声条件，达到悦耳、自然的音响效果。
电声设备的组成音频环境的建立离不开电声设备，它由以下四个部分组成：●声源设备：指拾音设备、影音信号播放设备如：拾音话筒、CD、MD、DVD、卡座等设备；●调控设备：指对声源设备送出的音频信号等多路的音频信号进行前级的放大和混音输出、音频信号处理的设备，如：调音台、均衡器、效果器、反馈抑制器等设备；●放大设备：指对经过调控设备混音输出、信号处理后的信号进行后级功率放大设备，这里指专业功率放大器；●重放设备：指将经过后级功率放大器放大的音频信号进行电/声转换并释放表现出来人耳可懂的声频信号的设备，这里指扬声器。
三、设备清单及报（见附件清单）四、设备参数及说明一拖四无线会议主机型号KE-540M产品概述：采用稳定的PLL相位锁定频率震荡电路；预设10组互不干扰的频率组，每通道有100个频率通道；强大的CPU控制及音码噪声锁定双重静音控制，可以避免计算机设别，点歌机，等干扰；红外对频，能快速精准地锁定发射频率；主机为全金属材质标准机箱，1U金属面板配置四信道接收机，装配LCD显示屏幕，分别显示，工作通道，工作频率及对应话筒单元电池电量状态，充分，快捷地了解接收机的全部动作讯息，采用电子音量输出控制，操作更明确和直观，话筒单元可选用锂电池供电，比传统AA号电池更稳定持久，是宾馆、酒店、政府机关、企事业单位会议租赁、讨论型会议室等各类型无线小型会议工程应用环境理想的系统解决方案。
功能特点：■采用高档1U金属面板，具有稳定，防干扰，时尚和操作方便的特点。
■该系统使用UHF620-850MHz频段，应用PLL频率合成锁相环技术，频率可调，发射功率可调，避免干扰频率。
■集成中央处理器CPU的总线控制，操作自如，性能出众。
■液晶界面显示，直观显示各通道工作状态。
■红外对频设计，实现话筒与各通道的无缝连接。
■采用多级带高频及中频选频滤波，充分消除干扰信号。
■采用音频压缩扩展技术，噪音大大减少，动态范围加大。
■设有回输啸叫抑制减弱功能，能有效减少回输啸叫。
■接收机采用多级高频放大，具有极高的灵敏度。
■多重噪音监测电路，特设单音锁定TONE-LOCK系统，使之拥有无与伦比的抗干扰特性。
■选用极佳晶片及优质零部件，使本机音质极为出色。
■空阔最大使用范围100米以上，理想使用空阔范围为50米。
话筒单元型号KE-540RF功能特点：■工业塑料底座设计，外观流线形设计。
■无线会议技术，方便布置一个临时会议场所，对会议场所没有任何影响。
■采用超指向电容话筒，实现高品质声音拾取。
■每个发言单元都有指示灯显示话筒发言状况。
■话筒杆可拆，方便维护人员会后整理保存。
■普通AA电池工作时间10小时，待机时间20小时。
技术参数载波频段UHF620-850MHz 音头电容式连续工作时间约10小时RF功率输出15mW 安装方法桌面安装振荡方式PLL相位锁定频率合成谐波幅射<-65dBM 电池AA电池重量0.5Kg最大偏移度±45KHz 电流消耗<100mA 尺寸165×115×57mmMX系列调音台型号MX600 MX800 MX1000 MX1200 MX1600功能特点：■有2种DSP效果模块可供选择，一种为可调时间的21种效果模式，一种为全参数可调的和可提供参数固化的效果模式。
■智能化显示面板精确显示各类数据，方便调节。
■ +48V幻像电源。
■ SMT 表面贴装工艺。
■输入通道三段均衡，输出通道双七段均衡。
■两路主输出，一路监控输出，一路效果发送。
■大功率开关源，稳定可靠。
■配LED DJ灯。
技术参数型号MX600 MX800 MX1000 MX1200 MX1600 单声道输入通道6路8路10路12路16路运输尺寸(W×H ×D) 495×485×180mm/0.0432m³555×485×180mm/0.0485m³590×485×180mm/0.0515m³660×485×180mm/0.0576m³785×485×180mm/0.0685m³毛重10.1Kg 10.8Kg 11.2Kg 11.7Kg 13.7Kg U段无线话筒系列主机单元型号KE-24U产品概述：采用稳定的PLL相位锁定频率震荡电路；预设10组互不干扰的频率组，每通道有100个频率通道；强大的CPU控制及音码噪声锁定双重静音控制，可以避免计算机设别，点歌机，等干扰；红外对频，能快速精准地锁定发射频率；主机为全金属材质标准机箱，1U金属面板配置四信道接收机，装配LCD显示屏幕，分别显示，工作通道，工作频率及对应话筒单元电池电量状态，充分，快捷地了解接收机的全部动作讯息，采用电子音量输出控制，操作更明确和直观，话筒单元采用传统5号电池供电，是宾馆、酒店、政府机关、企事业单位会议租赁、讨论型会议室等各类型无线小型会议工程应用环境理想的系统解决方案。
功能特点：■本系统通过对声音的集中处理、放大和合理的分配，使声音还原性好、清晰度高、背景噪音小，并能使会议的气氛比较集中。
■采用高档1U金属面板，具有稳定，防干扰，时尚和操作方便的特点。
