扩声系统的基本结构

扩声系统说明方案扩声系统是一种将声音扩大，以便更广泛地传输或传播的技术。

它适用于各种场合，如会议、演讲、音乐会、体育比赛和演艺表演等。

一个高质量的扩声系统需要考虑多个因素，包括设备选择、安装位置、音频处理和控制等。

下面是一个扩声系统说明方案，包括系统概述、扩声设备、安装位置、音频处理和控制。

一、系统概述扩声系统是由多个扩声设备组成的系统，包括麦克风、放大器、扬声器和音频处理设备等。

这些设备相互协作，将声音从源头扩大并传播到广大的听众。

二、扩声设备1.麦克风麦克风是扩声系统的输入设备，用于将声音转换成电信号。

有不同类型的麦克风可供选择，包括有线和无线麦克风。

根据使用环境和要求选择适当的麦克风。

2.放大器放大器是扩声系统的核心设备，用于将麦克风接收到的信号放大到足够的音量。

放大器的功率和质量对最终效果有很大影响，需要选择适当的放大器来满足需求。

3.扬声器扬声器是扩声系统的输出设备，用于将放大器输出的信号转换成声音。

根据使用场景和听众数量选择适当的扬声器类型和数量，以确保声音能够覆盖整个区域。

三、安装位置安装位置对扩声系统的效果起着重要的作用。

根据使用场景和要求，选择合适的位置来安装麦克风和扬声器，以获得最佳的声音传输和扩散效果。

1.麦克风位置麦克风应该放置在讲话者附近，并离背景噪音和反射声源远一些。

避免麦克风过近的位置可能导致啸叫和杂音。

2.扬声器位置扬声器应该根据场景的大小和形状，选择合适的位置进行安装。

保证扬声器的音量覆盖整个区域，避免声音死角和音量失衡。

四、音频处理音频处理是扩声系统中不可或缺的一部分，它可以提高声音的质量和清晰度。

以下是一些常见的音频处理技术：1.均衡器均衡器用于调整不同频率的音量，以获得更清晰、平衡的声音。

根据环境和音源特点选择适当的频率进行调整。

2.压缩器压缩器用于控制音频的动态范围，以避免高音量的部分过度扩大。

通过压缩器可以获得更平稳的声音输出。

3.反馈抑制器反馈抑制器用于消除反馈和啸叫声引起的干扰。

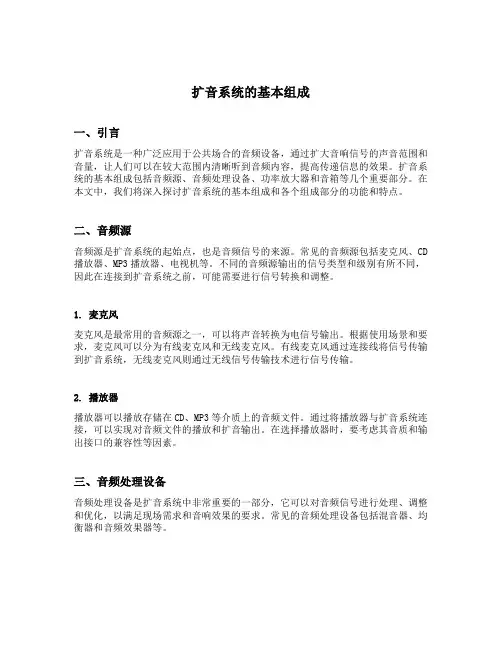

扩音系统的基本组成一、引言扩音系统是一种广泛应用于公共场合的音频设备，通过扩大音响信号的声音范围和音量，让人们可以在较大范围内清晰听到音频内容，提高传递信息的效果。

扩音系统的基本组成包括音频源、音频处理设备、功率放大器和音箱等几个重要部分。

在本文中，我们将深入探讨扩音系统的基本组成和各个组成部分的功能和特点。

二、音频源音频源是扩音系统的起始点，也是音频信号的来源。

常见的音频源包括麦克风、CD 播放器、MP3播放器、电视机等。

不同的音频源输出的信号类型和级别有所不同，因此在连接到扩音系统之前，可能需要进行信号转换和调整。

1. 麦克风麦克风是最常用的音频源之一，可以将声音转换为电信号输出。

根据使用场景和要求，麦克风可以分为有线麦克风和无线麦克风。

有线麦克风通过连接线将信号传输到扩音系统，无线麦克风则通过无线信号传输技术进行信号传输。

2. 播放器播放器可以播放存储在CD、MP3等介质上的音频文件。

通过将播放器与扩音系统连接，可以实现对音频文件的播放和扩音输出。

在选择播放器时，要考虑其音质和输出接口的兼容性等因素。

三、音频处理设备音频处理设备是扩音系统中非常重要的一部分，它可以对音频信号进行处理、调整和优化，以满足现场需求和音响效果的要求。

常见的音频处理设备包括混音器、均衡器和音频效果器等。

1. 混音器混音器是扩音系统中的核心设备之一，它可以将多个音频源的信号进行混合和调节，输出一个经过混合处理的音频信号。

通过混音器，可以实现对不同音频源的音量控制、音色调整和声道分配等功能。

混音器通常具有多个输入通道和一个主输出通道。

2. 均衡器均衡器是一种调节音频频谱平衡的设备，它可以对不同频段的音量进行增益或衰减，以实现音频信号频谱的均衡。

均衡器通常包括多个频段的控制旋钮，可以根据需要增加或减弱不同频段的音量。

3. 音频效果器音频效果器是一种可以对音频信号进行特殊处理和效果添加的设备，常见的音频效果器包括混响器、压限器、延迟器等。

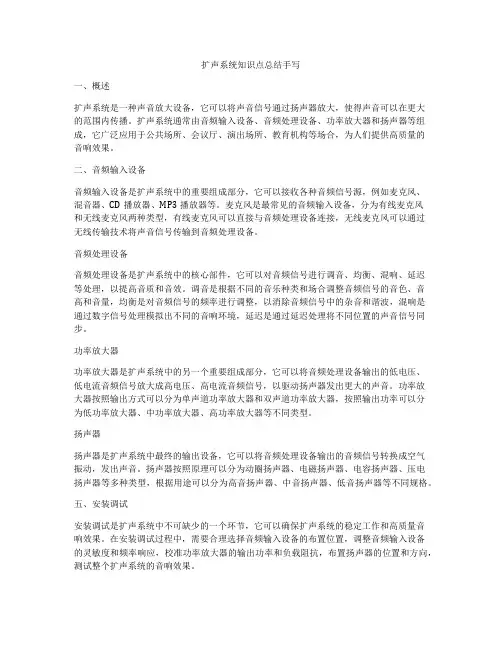

扩声系统知识点总结手写一、概述扩声系统是一种声音放大设备，它可以将声音信号通过扬声器放大，使得声音可以在更大的范围内传播。

扩声系统通常由音频输入设备、音频处理设备、功率放大器和扬声器等组成，它广泛应用于公共场所、会议厅、演出场所、教育机构等场合，为人们提供高质量的音响效果。

二、音频输入设备音频输入设备是扩声系统中的重要组成部分，它可以接收各种音频信号源，例如麦克风、混音器、CD播放器、MP3播放器等。

麦克风是最常见的音频输入设备，分为有线麦克风和无线麦克风两种类型，有线麦克风可以直接与音频处理设备连接，无线麦克风可以通过无线传输技术将声音信号传输到音频处理设备。

音频处理设备音频处理设备是扩声系统中的核心部件，它可以对音频信号进行调音、均衡、混响、延迟等处理，以提高音质和音效。

调音是根据不同的音乐种类和场合调整音频信号的音色、音高和音量，均衡是对音频信号的频率进行调整，以消除音频信号中的杂音和谐波，混响是通过数字信号处理模拟出不同的音响环境，延迟是通过延迟处理将不同位置的声音信号同步。

功率放大器功率放大器是扩声系统中的另一个重要组成部分，它可以将音频处理设备输出的低电压、低电流音频信号放大成高电压、高电流音频信号，以驱动扬声器发出更大的声音。

功率放大器按照输出方式可以分为单声道功率放大器和双声道功率放大器，按照输出功率可以分为低功率放大器、中功率放大器、高功率放大器等不同类型。

扬声器扬声器是扩声系统中最终的输出设备，它可以将音频处理设备输出的音频信号转换成空气振动，发出声音。

扬声器按照原理可以分为动圈扬声器、电磁扬声器、电容扬声器、压电扬声器等多种类型，根据用途可以分为高音扬声器、中音扬声器、低音扬声器等不同规格。

五、安装调试安装调试是扩声系统中不可缺少的一个环节，它可以确保扩声系统的稳定工作和高质量音响效果。

在安装调试过程中，需要合理选择音频输入设备的布置位置，调整音频输入设备的灵敏度和频率响应，校准功率放大器的输出功率和负载阻抗，布置扬声器的位置和方向，测试整个扩声系统的音响效果。

扩声系统基础知识要健身和开展各项体育活动，就需要建造体育场馆。

近年所建造的体育馆通常超越了体育活动和竞赛场地原有的功能使之有很大的扩展。

在体育馆内不仅进行各种会议、报告，而且开展大型文娱活动，包括综艺晚会、大型演唱会、杂技、马戏、时装表演，甚至演奏交响乐。

这些活动对于体育场馆来说已经不是偶然或额外的业务，已成为它提高社会效益和经济效益的经常性手段。

因此，目前的体育馆实质上是地道的多功能大厅，所以在声学设计上有较高的要求。

由于体育馆的容量大，混响时间长，平均自由程远远超出一般会堂而容易引起各种音质缺陷，而可以用作吸声处理的部位和面积极为有限，从而增加了声学设计的难度。

在体育馆内采用自然声演出，仅限于在小型体育馆内进行交响乐和钢管乐演奏，机会甚少，因此在声学设计中仅考虑用扩声系统的演出方式。

但优质的扩声效果必须通过合理的建声设计才能得以实现，两者是相辅相成的。

只有相互密切配合，才有可能用最低的投资获得良好的音质和艺术效果。

对于单项运动的体育馆（或称专用馆），如游泳馆、跳水馆、溜冰馆（人工和自然冰）、网球馆、田径馆和室****击场等，多功能使用的可能性极少，音质要求不高，主要是控制噪声和音质缺陷，使其具有必要的语言清晰度即可。

体育馆的声学设计与其类别、规模（容量、容积）和使用功能有关。

因此，在声学设计的初步阶段就应确定其功能，根据设计规范和建设要求选择合理的声学设计指标，然后展开工作。

随着文化事业的蓬勃发展和人们文娱生活的内容日益丰富，声频工程的数量迅猛增加，质量大幅度提高，从事声频工程的人员也越来越多。

但是在声频工程设计领域内，一些人仍然对声学概念认识不清、界线模糊。

这种现象对提高声频工程质量极为不利。

本文想通过简单的描述，指出其中的问题，澄清一些概念，抛砖引玉，希望能引起大家的重视，进而作更深入的讨论，以利于提高声频工程设计的整体水平，提高工程设计的质量。

一、功率放大器的储备功率与扬声器标称功率之间的关系在声频工程中功率放大器的主要功能是放大信号并提供负载（扬声器系统）足够的功率。

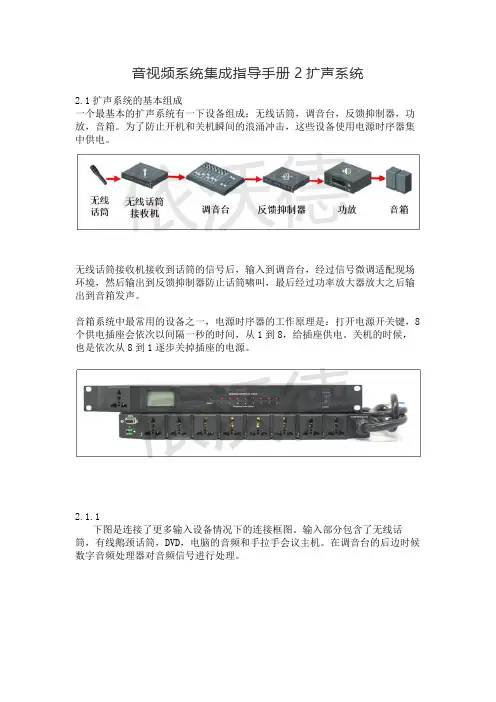

音视频系统集成指导手册2扩声系统
2.1扩声系统的基本组成
一个最基本的扩声系统有一下设备组成：无线话筒，调音台，反馈抑制器，功放，音箱。

为了防止开机和关机瞬间的浪涌冲击，这些设备使用电源时序器集中供电。

无线话筒接收机接收到话筒的信号后，输入到调音台，经过信号微调适配现场环境，然后输出到反馈抑制器防止话筒啸叫，最后经过功率放大器放大之后输出到音箱发声。

音箱系统中最常用的设备之一，电源时序器的工作原理是：打开电源开关键，8个供电插座会依次以间隔一秒的时间，从1到8，给插座供电。

关机的时候，也是依次从8到1逐步关掉插座的电源。

2.1.1
下图是连接了更多输入设备情况下的连接框图。

输入部分包含了无线话筒，有线鹅颈话筒，DVD，电脑的音频和手拉手会议主机。

在调音台的后边时候数字音频处理器对音频信号进行处理。

在这个系统中，增加了更多的输入，包括：会议主机的音频输出，电脑的音频输出，DVD的音频输出，有线鹅颈话筒的输出，无线话筒接收机的输出等等。

所有的信号统一进入调音台进行混音和微调，然后进入数字音频处理器进行环境适配、音色调整、去掉啸叫等等处理。

最后经过功放之后输出到音箱发声。

2.1.2反馈抑制器和数字音频处理器的区别是什么呢？
数字音频处理器可以完成反馈抑制器的所有功能，只不过是反馈抑制器的价格比较便宜，所以在很小的系统或者要求不高的场合为了追求性价比，所以使用反馈抑制器就行了。

2.1.3依据上面的框图，我们把扩声系统分成以下几个部分
1，输入设备
2，调音台混音
3，信号处理
4，功率放大
5，音箱
音视频系统集成指导手册会陆续更新，请持续关注。

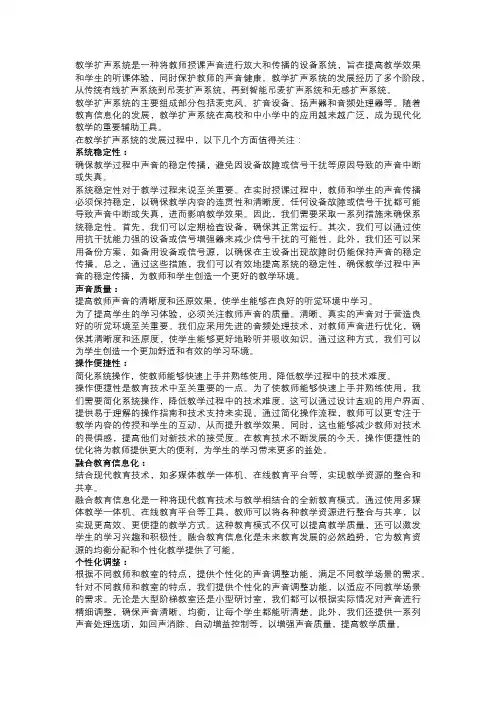

教学扩声系统是一种将教师授课声音进行放大和传播的设备系统，旨在提高教学效果和学生的听课体验，同时保护教师的声音健康。

教学扩声系统的发展经历了多个阶段，从传统有线扩声系统到吊麦扩声系统，再到智能吊麦扩声系统和无感扩声系统。

教学扩声系统的主要组成部分包括麦克风、扩音设备、扬声器和音频处理器等。

随着教育信息化的发展，教学扩声系统在高校和中小学中的应用越来越广泛，成为现代化教学的重要辅助工具。

在教学扩声系统的发展过程中，以下几个方面值得关注：系统稳定性：确保教学过程中声音的稳定传播，避免因设备故障或信号干扰等原因导致的声音中断或失真。

系统稳定性对于教学过程来说至关重要。

在实时授课过程中，教师和学生的声音传播必须保持稳定，以确保教学内容的连贯性和清晰度。

任何设备故障或信号干扰都可能导致声音中断或失真，进而影响教学效果。

因此，我们需要采取一系列措施来确保系统稳定性。

首先，我们可以定期检查设备，确保其正常运行。

其次，我们可以通过使用抗干扰能力强的设备或信号增强器来减少信号干扰的可能性。

此外，我们还可以采用备份方案，如备用设备或信号源，以确保在主设备出现故障时仍能保持声音的稳定传播。

总之，通过这些措施，我们可以有效地提高系统的稳定性，确保教学过程中声音的稳定传播，为教师和学生创造一个更好的教学环境。

声音质量：提高教师声音的清晰度和还原效果，使学生能够在良好的听觉环境中学习。

为了提高学生的学习体验，必须关注教师声音的质量。

清晰、真实的声音对于营造良好的听觉环境至关重要。

我们应采用先进的音频处理技术，对教师声音进行优化，确保其清晰度和还原度，使学生能够更好地聆听并吸收知识。

通过这种方式，我们可以为学生创造一个更加舒适和有效的学习环境。

操作便捷性：简化系统操作，使教师能够快速上手并熟练使用，降低教学过程中的技术难度。

操作便捷性是教育技术中至关重要的一点。

为了使教师能够快速上手并熟练使用，我们需要简化系统操作，降低教学过程中的技术难度。

扩声系统方案扩声系统方案1. 简介扩声系统是一种用于将音频信号扩大并传播到更广范围的系统。

它广泛应用于大型场合，如会议厅、剧院、体育场等，以确保听众能够清晰地听到讲话人的声音。

本文将介绍一个基本的扩声系统方案，包括系统组成部分、原理和技术要点等内容。

2. 系统组成部分一个基本的扩声系统通常由以下几个组成部分构成：2.1 麦克风麦克风是扩声系统的输入设备，用于将声音转换为电信号。

在选择适合的麦克风时，需考虑环境噪音、频响特性和指向性等因素。

2.2 混音器混音器用于接收和混合多个音频信号，调节音量和平衡等参数。

通过混音器，可以将多个麦克风的声音混合成一个统一的信号输出。

2.3 功放器功放器是扩声系统的核心部分，用于放大音频信号。

根据场地的大小和要求，选择适当的功放器类型和功率。

2.4 扬声器扬声器是扩声系统的输出设备，用于将放大后的音频信号转换为声音。

根据场地的大小和声音传播的需求，选择适当的扬声器类型、数量和布局。

2.5 控制设备控制设备用于调节扩声系统的参数，如音量、音调和音频源选择等。

常见的控制设备包括音量调节器、混音台和控制面板等。

2.6 信号处理器信号处理器是一种专门用于实时处理音频信号的设备。

它可以对音质进行调整，如均衡、压缩和延迟等，以保证听众获得高质量的声音体验。

3. 原理和技术要点扩声系统的工作原理是将音频信号从输入设备经过放大和处理后，通过扬声器输出到空气中。

以下是一些技术要点，可以提升扩声系统的性能：- **频率响应平衡**：在设计扩声系统时，需要保证扬声器的频率响应平衡，即不同频率的声音都能得到适当的放大，确保音质的均衡。

- **声场覆盖**：通过合理布局扬声器，使得声音能够覆盖整个听众区域，确保每个听众都能听到清晰而稳定的声音。

- **反馈抑制**：反馈是扩声系统中常见的问题，会导致尖锐的噪音。

通过使用合适的麦克风和控制设备，以及调整系统参数，可以有效抑制反馈现象。

- **信号处理**：使用信号处理器对音频信号进行实时处理，可以提升音质和避免噪音等问题。

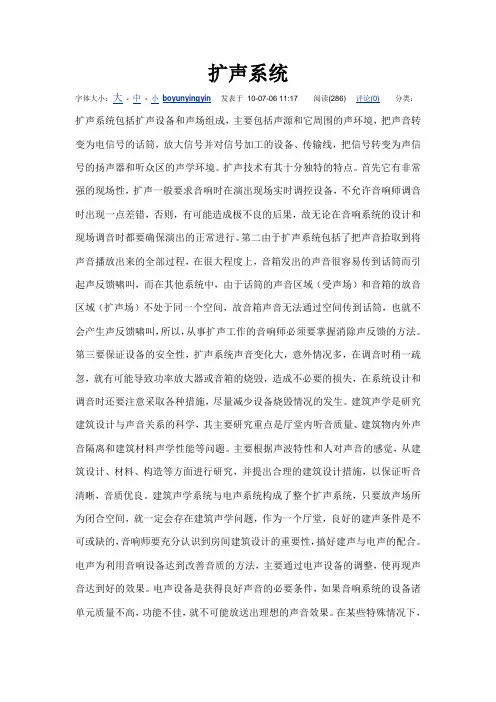

扩声系统字体大小：大- 中- 小boyunyingyin发表于10-07-06 11:17 阅读(286) 评论(0)分类：扩声系统包括扩声设备和声场组成，主要包括声源和它周围的声环境，把声音转变为电信号的话筒，放大信号并对信号加工的设备、传输线，把信号转变为声信号的扬声器和听众区的声学环境。

扩声技术有其十分独特的特点。

首先它有非常强的现场性，扩声一般要求音响时在演出现场实时调控设备，不允许音响师调音时出现一点差错，否则，有可能造成极不良的后果，故无论在音响系统的设计和现场调音时都要确保演出的正常进行。

第二由于扩声系统包括了把声音拾取到将声音播放出来的全部过程，在很大程度上，音箱发出的声音很容易传到话筒而引起声反馈啸叫，而在其他系统中，由于话筒的声音区域（受声场）和音箱的放音区域（扩声场）不处于同一个空间，故音箱声音无法通过空间传到话筒，也就不会产生声反馈啸叫，所以，从事扩声工作的音响师必须要掌握消除声反馈的方法。

第三要保证设备的安全性，扩声系统声音变化大，意外情况多，在调音时稍一疏忽，就有可能导致功率放大器或音箱的烧毁，造成不必要的损失，在系统设计和调音时还要注意采取各种措施，尽量减少设备烧毁情况的发生。

建筑声学是研究建筑设计与声音关系的科学，其主要研究重点是厅堂内听音质量、建筑物内外声音隔离和建筑材料声学性能等问题。

主要根据声波特性和人对声音的感觉，从建筑设计、材料、构造等方面进行研究，并提出合理的建筑设计措施，以保证听音清晰，音质优良。

建筑声学系统与电声系统构成了整个扩声系统，只要放声场所为闭合空间，就一定会存在建筑声学问题，作为一个厅堂，良好的建声条件是不可或缺的，音响师要充分认识到房间建筑设计的重要性，搞好建声与电声的配合。

电声为利用音响设备达到改善音质的方法，主要通过电声设备的调整，使再现声音达到好的效果。

电声设备是获得良好声音的必要条件，如果音响系统的设备诸单元质量不高，功能不佳，就不可能放送出理想的声音效果。

扩声系统培训资料-概述扩声设备扩声系统：包括扩声设备和声场组成。

主要包括声源和它周围的扩声环境，把声音转变为电信号的话筒，放大信号并对信号进行加工的设备。

传输线，把信号转变为声信号的扬声器的听众区的声学环境。

音响：就是拾取、保存、处理、再现、还原声音的设备总称。

音响由五大件组成1、音源（碟机、卡座、话筒）2、调音台3、声音处理设备（均衡，混响，延时等）4、功率放大器5、扬声音源一、动圈式话筒的基本原理动圈式传声器主要由振膜，线圈（音圈）磁钢和外壳组成。

当声波（音）作用在振膜上时，就会引起振膜的振动，从而带动音圈作相应的振动，而音圈又处在磁钢所产生的磁场中，所以音圈的两端就会产生感应电动势，于是声信号就被转换成电信号。

动圈式话筒优点：●使用简单，传声器内不需要加装附加的频率放大器，也不需要极化电压，因而使用时不用给它馈送电源。

●牢固可靠，不易摔坏，寿命长。

●受温度和湿度影响较小，性能十分稳定。

●结构简单，价格低价廉。

二、电容式话筒的基本原理电容式传声器与主要由振膜、后极板、极化电源（外加）和放大器组成。

通过极化电源给振膜和后极板之间加一极化电压，（有+12V、+24V、+48V等三种）当声波（音）作用在振膜上时就会引起振膜的振动，必然导致两极之间电容量的变化（因为极间电容量与极间距离成反比），从而引起极板上储存电荷量的改变，也就是在极角形成了电流，这一电流流经电阻时以转化为电阻两端的压降，这一电压再经过放大器放大输出完成了声信号到电信号的转换。

电容式话筒优点：迄今为止性能最好的一种传声器。

频带宽广，响应曲线平直，灵敏度高，非线性失真小，瞬间响应好。

由于它的防潮性能差，受潮后容易产生噪声，机械强度低，使用麻烦，需外置供电且价格昂贵。

电容式传声器所需的极化电压和内部预放大器的工作电压一般是由调音台的幻象电源（PHANTOM POWER）提供。

三、传声器的主要技术指标3.1传声器的灵敏度灵敏度的定义：在自由声场中，当向传声器施加一个声压为1帕的声信号时，传声器的开路输出电压（单位：毫伏）。

扩声系统知识点总结一、扩声系统的定义和作用扩声系统是将声音信号通过扩声设备放大再传递到听众的一种设备或系统。

扩声系统可以用于各种场合，包括会议室、教室、剧院、体育场馆、室外音乐会等，其作用是将声音传递给远离讲话者或演员的听众，以确保他们能够清晰地听到讲话者或演员的声音。

二、扩声系统的组成1. 信号源：信号源可以是麦克风、音响设备、乐器等，用于产生声音信号。

2. 混音器：混音器用于将多个不同来源的声音信号进行混合，然后通过放大器输出。

3. 放大器：放大器用于放大声音信号，增加其音量，并输出到扬声器。

4. 扬声器：扬声器用于将放大后的声音信号转换成可听的声音，并传递给听众。

5. 控制器：控制器用于调节扩声系统的音量、音质和平衡，以满足不同场合的需求。

三、扩声系统的工作原理扩声系统的工作原理是将声音信号从信号源输入到混音器中，经过混合和调节后，通过放大器放大信号，并将放大后的声音信号传递给扬声器，最终传递给听众。

控制器则用于调节整个系统的音量、音质和平衡，以保证声音的清晰和适宜的音量。

四、扩声系统的类型扩声系统根据其使用场合和功能不同，可以分为以下几种类型：1. 有线扩声系统：有线扩声系统通过有线连接来传输声音信号，适用于室内场所，如会议室、教室、演播厅等。

2. 无线扩声系统：无线扩声系统通过无线传输来传送声音信号，适用于室外场所，如体育场馆、露天音乐会等。

3. 会议系统：会议系统是一种专门用于会议、研讨会和培训等场合的扩声系统，通常包括麦克风、主控台、话筒等设备。

4. 演出系统：演出系统是一种专门用于演出、表演和演艺等场合的扩声系统，通常包括专业的音响设备、音箱、音响控制台等设备。

5. 多媒体系统：多媒体系统是一种集音频、视频播放和投影功能于一体的扩声系统，通常在教育、培训和演示等场合应用。

五、扩声系统的应用扩声系统在各种场合都有广泛的应用，包括但不限于以下几个方面：1. 教育领域：扩声系统可以用于教室、讲堂、演讲厅等场所，确保学生和听众能够清晰听到老师和讲者的讲话。

扩声系统的结构示意图
一般剧场等演出场所扩声系统的音频信号流程见图11-4 （a）。

扩声系统的基本构成见图11-4 （b）。

若采用数字调音台，则信号处理器可含在数字调音台内部。

音源输入设备的构成见图。

传声器分为有线传声器和无线传声器，已在第三章详述。

当无线传声器的接收机自带天线不能很好地接收信号时，应在舞台附近设置专用的接收天线，将信号传送到声控室中的接收机上。

接收天线一般设置在舞台附近。

此外，还要注意如下设备的设置。

（1）观众厅监听传声器
设置于观众席中声音条件最佳的位置，一般安装在一层楼座眺台前或观众席台墙，宜设置于观众席中舞台全景摄像机的两侧。

根据安装位置的声音条件，不同指向性的传声器，应使用两只同样特性的传声器进行拾音。

（2）三点吊传声器装置
设置于台口外乐池上方，通过三个吊点控制吊点位置。

一般有1～3点的使用方法，每点两个通道。

除了可以在声控室内控制外，也可以在舞台上控制操作。
