模具机械制造基础常识介绍模具机械制造是一门重要的制造技术，它涉及到模具的设计、制造、加工和使用等多个方面。

本文将介绍模具机械制造的基础常识，包括模具的分类、制造工艺、加工方法和常见问题等内容。

模具的分类模具按照不同的功能和用途可以分为多种类型，常见的模具分类有：1.注塑模具：用于注塑成型的模具，广泛应用于塑料制品的生产中。

2.压铸模具：用于金属压铸成型的模具，常用于汽车零部件和家电产品的制造中。

3.冲压模具：用于冷冲压成型的模具，广泛应用于金属制品的生产中。

4.塑料挤出模具：用于塑料挤出成型的模具，适用于生产塑料管材、板材等产品。

5.橡胶模具：用于橡胶制品的成型，如橡胶密封件和橡胶管件等。

模具的制造工艺模具的制造过程包括模具设计、材料选择、加工制造和装配等步骤。

常见的模具制造工艺包括： 1.模具设计：根据产品的要求和工艺流程，设计出模具的结构和尺寸。

2.材料选择：选择适合的材料作为模具的基础材料，常见的材料有工具钢、合金钢和硬质合金等。

3.加工制造：根据模具设计图纸，利用加工设备进行切削、热处理、磨削等工序，制造出模具的零件。

4.装配调试：将制造好的模具零件进行装配，并进行调试和测试，确保模具的正常工作。

模具的加工方法模具的加工方法主要包括传统的机械加工和数控加工。

传统的机械加工包括车床加工、铣床加工、磨床加工等，适用于简单的模具加工。

而数控加工则利用数控机床进行加工，具有高精度、高效率和灵活性等优势，适用于复杂的模具加工。

模具制造中常见问题及解决方法在模具制造过程中，会遇到一些常见的问题，例如模具尺寸偏差、模具寿命不长等。

针对这些问题，可以采取以下解决方法： 1.加强质量控制，提高制造精度，确保模具尺寸的准确性。

2.选择合适的材料，并进行适当的热处理，提高模具的硬度和耐磨性。

3.加强模具的维护保养，及时更换磨损严重的零件，延长模具的使用寿命。

结论模具机械制造是一门重要的制造技术，它应用广泛，涉及到多个方面的知识。

模具设计及制造基础一、模具设计基础模具是制造工业产品的重要工具，它的设计直接影响到产品的质量和生产效率。

模具设计基础主要包括以下几个方面：1.产品设计要求分析：在进行模具设计之前，首先需要对所需制造的产品进行全面的分析。

包括产品的形状、尺寸、材料、工艺等方面的要求。

只有充分理解产品设计要求，才能进行准确的模具设计。

2.模具结构设计：模具结构设计是指对模具的整体结构进行设计。

包括模具座、模具板、模腔、模芯等部分的设计。

模具的结构设计需要考虑到产品形状的复杂性、注塑过程中的力学要求等因素。

3.模具零件设计：模具零件设计是指对模具的各个零部件进行设计。

包括模具座、模腔、模芯、导柱、导套、顶出机构等零件的设计。

模具零件的设计需要考虑到零件的强度、耐磨性、寿命等因素。

4.模具材料选择：模具材料的选择直接影响到模具的质量和使用寿命。

常用的模具材料有工具钢、合金钢、硬质合金等。

模具材料的选择需要考虑到产品的工艺要求、成本等因素。

5.模具加工工艺：模具加工工艺包括模具的制造方法和加工工艺。

常用的模具制造方法包括铣削、钻削、磨削、冲压等。

对于复杂的模具，还需要使用电火花加工、线切割等工艺。

二、模具制造基础模具制造是指根据模具设计图纸，通过各种加工工艺将模具加工成型的过程。

模具制造基础主要包括以下几个方面：1.模具加工设备：模具加工设备是指用于模具加工的各种机床和工具。

常见的模具加工设备包括铣床、钻床、磨床、车床等。

这些设备能够满足各种不同形状、尺寸的模具加工需求。

2.模具加工工艺：模具加工工艺是指将模具零部件进行加工的技术方法。

常用的模具加工工艺包括铣削、钻削、磨削、冲压等。

加工工艺的选择需要根据模具零部件的材料和形状来决定。

3.模具加工精度控制：模具加工精度是指模具零部件的加工尺寸与设计尺寸之间的差异。

模具加工精度的控制需要通过加工设备的调整和操作技术的掌握来实现。

模具加工精度的控制对于产品的质量和工艺流程的稳定性有着至关重要的影响。

塑料模具基础知识模具设计与制造塑料模具基础知识是指关于塑料模具设计和制造的一些基本概念和要点。

本文将从模具设计的基本原则、模具制造工艺、常见塑料模具结构以及模具设计与制造的相关技术进行详细阐述，并给出实例说明，以期为读者提供塑料模具设计和制造的基础知识。

一、模具设计的基本原则模具设计是在满足塑料制品产品质量和生产效率的基础上，根据客观条件进行设计的过程。

在设计时，需要遵循以下几个基本原则：1.统一原则：即使用模具的制品应尽量设计成相同或相似的形状，以便于模具设计和制造。

2.通用性原则：即模具应具备一定的通用性，能够适应各种塑料制品的生产需要。

3.进口与出口的合理布置原则：模具的进口和出口应合理布置，以确保塑料制品的成型质量和生产效率。

4.合理的冷却系统和延伸系统：模具应设计合理的冷却系统和延伸系统，以提高塑料制品的质量和生产效率。

5.减少加工和装配工序：模具应尽量减少塑料制品的加工和装配工序，以提高生产效率和降低制造成本。

二、模具制造工艺塑料模具制造工艺主要包括模具设计、模具加工、装配、调试和模具试模等环节。

模具制造工艺是塑料模具制造的基础和核心环节，对模具的质量和生产效率起着至关重要的作用。

1.模具设计：根据塑料制品的形状和要求，设计模具的结构、尺寸、材料等参数，并制作模具设计图纸。

2.模具加工：根据模具设计图纸，进行模具的加工和成型，主要包括铣削、车削、锻造、热处理等工艺。

3.模具装配：将模具的各个部件按照设计要求进行装配，包括固定模板、动模板、模芯、导向套等部件的组装和调整。

4.模具调试：将装配完成的模具安装到注塑机上进行调试，调试过程中需要检验射出、冷却、开模等各个环节的质量和效果。

5.模具试模：在模具调试合格后，进行塑料试模，检验塑料制品的质量和生产效率。

三、常见塑料模具结构常见的塑料模具结构主要有单模、连模和自动脱模模具。

1.单模：单模是由一个固定模板和一个动模板组成的模具，适用于生产中形状较简单的塑料制品。

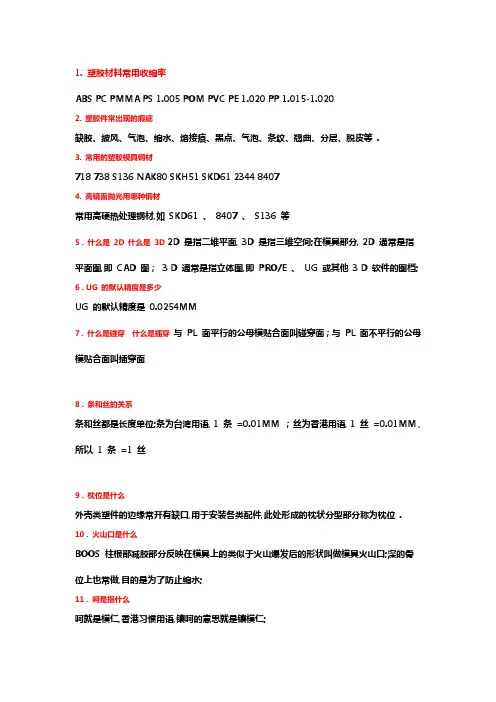

1. 塑胶材料常用收缩率ABS PC PMMA PS 1.005 POM PVC PE 1.020 PP 1.015-1.0202. 塑胶件常出现的瘕疵缺胶、披风、气泡、缩水、熔接痕、黑点、气泡、条纹、翘曲、分层、脱皮等 .3. 常用的塑胶模具钢材718 738 S136 NAK80 SKH51 SKD61 2344 84074. 高镜面抛光用哪种钢材常用高硬热处理钢材,如SKD61 、8407 、S136 等5 . 什么是2D 什么是3D 2D 是指二维平面, 3D 是指三维空间;在模具部分, 2D 通常是指平面图,即CAD 图；3 D 通常是指立体图,即PRO/E 、UG 或其他3 D 软件的图档;6 . UG 的默认精度是多少UG 的默认精度是0.0254MM7 . 什么是碰穿什么是插穿与PL 面平行的公母模贴合面叫碰穿面；与PL 面不平行的公母模贴合面叫插穿面8 . 条和丝的关系条和丝都是长度单位;条为台湾用语, 1 条=0.01MM ；丝为香港用语, 1 丝=0.01MM ,所以, 1 条=1 丝9 . 枕位是什么外壳类塑件的边缘常开有缺口,用于安装各类配件,此处形成的枕状分型部分称为枕位 .10 . 火山口是什么BOOS 柱根部减胶部分反映在模具上的类似于火山爆发后的形状叫做模具火山口;深的骨位上也常做,目的是为了防止缩水;11 . 呵是指什么呵就是模仁,香港习惯用语,镶呵的意思就是镶模仁;12 . 什么是虎口虎口,又称管位,即用来限位的部分;常用在模仁的四个角上,起前后模仁一个精定位的作用,常用CNC 或模床加工;13 . 什么叫排位模具上的产品布局称为排位;往往由进胶式样与模具结构及产品本身来决定的;14. 什么叫胶位模具上产品的空穴称为胶位;也就是你需要的塑胶件15 . 什么叫骨位产品上的筋称为骨位;多是起连结或限位作用的16 . 什么叫柱位产品上的BOSS 柱称为柱位;常是打镙丝或定位用的;17 . 什么叫虚位模具上的间隙称为虚位;也就是常说的避空位,常用在非封胶位;18 . 什么叫扣位产品联接用的钩称为扣位;一般需要做斜顶或行位结构;19 . 什么叫火花纹电火花加工后留下的纹称为火花纹;由放电量来决定粗细;20 . 什么是PL 面PL 是Parting Panel 的简称, PL 又称分型面,是指模具在闭合时公模和母模相接触的部分;21 . 电脑锣是什么数控铣床和加工中心的通称 .22 . 铜工是什么电火花加工通常采用易于加工的铜料做放电电极,称为铜工,也称电极;铜工一般分为粗工、粗幼工、幼工;幼工又称精工 .23 . 放电加工是什么电火花是一种自激放电;火花放电的两个电极间在放电前具较高的电压,当两电极接近时,其间介质被击穿后,随即发生火花放电;伴随击穿过程,两电极间的电阻急剧变小,两极之间的电压也随之急剧变低;火花通道必须在维持暂短的时间通常为10-7-10 -3s 后及时熄灭,才可保持火花放电的“冷极”特性即通道能量转换的热能来不及传至电极纵深,使通道能量作用于极小范围;通道能量的作用,可使电极局部被腐蚀;利用火花放电时产生的腐蚀现象对材料进行尺寸加工的方法,叫电火花加工;24 . 火花位通常是多少放电过程中,铜工和钢料之间的放电间隙称为火花位 . 粗工火花位一般在20 到30 条,幼工火花位一般在5 到15 条 .25 . 料位是什么塑胶产品的壁厚,也称肉厚;26 . 原身留是什么愿身留是相对与割镶件而言的,原身留是指一整块钢料为加工,采用去铁的方式;27 . 熔接痕是什么两股塑胶相遇所形成的线称为熔接痕;多点进胶时常出现;28 . 喷流是什么塑胶从进胶口进入型腔后形成弯曲折叠似蛇的流痕称为喷流;一般具有明显的白痕;29 . LKM 是指什么LKM 是指龙记模胚;常用的模胚有LKM 、富得巴、明利等;30 . DME 是指什么HASCO 是指什么DME 和LKM 都是标准件的标准, DME 是美制的, HSACO 是欧制的;这些是出口模的标准31 . 什么叫倒扣产品中公母模无法直接脱模的部分称为倒扣;一般也是要做结构的部分;32 . 什么叫防呆防呆是一种习惯用语,就是防止出现非常简单的错误,防止发呆例如：一镶件在天地侧都做有相同大小的挂台,现场装配的时候很可能会把天地侧装反,但只在镶件的一侧做挂台,这时,如果天地侧反着装就装不进去了,想装错都不可能,这种防止出现发呆而产生错误的动作称为防呆;33 . 什么是啤机啤机是地方习惯用语,也就是我们常说的注塑机、成型机;34 . 什么叫止口止口就是夹口美术线, 又称遮丑线;主要是针对前后壳料注塑成型大小不一,装配错位的;35 . 什么叫飞模飞模就是配模;加工往往有不到位的,这时就需要钳工凭经验进行修正36 . 什么叫光刀CNC 精加工的动作称为光刀,也就是在开粗的基础上加工到位;37 . 什么叫开框在模胚上加工放模仁的位置称为开框;38 . 什么叫晒字晒字就是做好菲林再拿去加字体的加工方法,是利用蚀刻的方法;39 . 什么叫反呵将正常情况下的前后模料位倒过来开模的方法称为反呵;比如玩具车模具开模时,如果车外形面放后模出就属于反柯;也就是常说的倒置模;40 . 什么叫浮呵局部有倒扣的地方采用小镶件弹出的出模方法称为浮呵;镶件与产品会一起动作一段距离41 . 什么叫吃前模开模时,产品留在前模称为吃前模;也就是粘前模,这种情况相当麻烦,模设大忌,常易导致模报废42 . 什么叫顶白顶出时所需脱模力较大,顶针不够力,使产品局部被顶坏,从产品正面看,有明显的白色或者胶位高出的现象称为顶白,又叫顶高水口;顶出不平衡也会出现这种情况43 . 什么叫烘印潜水时入水点在制品外观面上留下的痕迹称为烘印;44 . 什么叫码仔码仔属于装夹工具,将模具固定在注塑机上的;45 . 什么叫过切过切是指过量切削,也就是加工工件时把不需要加工的部分也加工了;理解为切多了就是;46 . 较杯是什么前模弹出开模的内行位;也是常见的哈佛行位,前模弹行;47 . 绞牙是什么攻丝、攻螺纹;广东习惯用语48 . 啤把是什么拨模斜度称为啤把,广东习惯用语49 . 何时需做双色模具当一个产品包含两种不同的材质或同一材质不同颜色时,设计双色模具成型50 . 工厂的模具设计流程开模前会议分析产品转工程图2D 排位完善组立图第一次产前会议更正组立图订模胚、订模仁料3D 分模拔模、拆镶件第二次产前会议更正3D出模仁图、出镶件图出模胚图、机构件图做BOM 表51 . 脱模的几种方式顺脱和强脱52 . 进胶方式有那些有直接进胶、搭接进胶、侧胶、扇形进胶、潜胶、潜顶针进胶、牛角进胶等53 . 流道有那些形式有圆形流道、梯形流道、U 形流道等54 . 弹簧的作用是什么作用力的来源,可以是模具的开模力,可是模具的复模力55 . 模具为什么要拔模防止产品脱模时被拉伤,拉毛,形成白色痕迹,影响外观;56 . 螺丝的作用及配合长度的确定螺丝只能起一个拉紧作用;有效长度一般取螺丝直径的1.5 到2 倍;57 . 冷料井的作用冷料井的作用是储存先进入模具的那一小部分温度比较低的塑胶料,以免冲入型腔内影响塑件品质;58 . 定位环的作用定位环的作用是保证模具和注塑机之间保持正确的相对位置,一般取负公差,小0.259 . 配合的种类配合主要分为三类：间隙配合、过渡配合、过盈配合;60 . 镶件的作用是什么方便加工、防止积碳、利于抛光、节省材料、帮助排气、便于更换、修模61 . 硬度的指标有那几种硬度表示材料抵抗硬物体压入其表面的能力;常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度;最常用的是洛氏硬度HRC62 . 第一角法与第三角法的区别凡将物体置於第一象限内,以「视点观察者」→「物体」→「投影面」关系而投影视图的画法,即称为第一角法;亦称第一象限法;凡将物体置於第三象限内,以「视点观察者」→「投影面」→「物体」关系而投影视图的画法,即称为第三角法;亦称第三象限法;第一角画法和第三角画法的区别是视图放的位置第一角画法：左视图放右边,右视图放左边,上视图放下面,依此类推第三角画法：左视图放左边,右视图放右边,上视图放上面,依此类推63 . 运水的几种方式常见的有直通式、环绕式、水塔式、螺旋式等;64 . 三视图的基本原则是什么三视图的基本原则是长对正,高平齐,宽相等 .65 . 注塑机分为那几类按外形分有：立式的,卧式的,这种最常见；按注塑量分有：超小型注塑机,小型注塑机,中型注塑机,大型注塑机,超大型注塑机;也就是注塑量从几毫克到几十千克不等；按合模力分有：几吨到几千吨不等;66 . 常用塑胶的合适壁厚是多少ABS 的合适壁厚为1.8-3mm ；PC 的合适壁厚为2-3.5mm ；PA 的合适壁厚为2-3.5mm ；POM 的合适壁厚为1.5-2.5mm ；NORYL 的合适壁厚为2-3.5 mm ;67 . 什么叫溢边值溢边值是指塑胶产品在多大的间隙下会溢出来也就是跑毛边的一个数值;ABS 的溢边值为0.04mm ；PC 的溢边值为0.06mm ；PA 的溢边值为0.015mm ；POM 的合适壁厚为0.04mm ,PBT+15%GR 的溢边值为0.03 mm ；PBT+30GR% 的溢边值为0.02 mm ；PMMO 的溢边值为0.065 mm ；PVC 的溢边值为0.07 mm ；AS 的溢边值为0.05 mm ；PS 的溢边值为0.05 mm ；PP 的溢边值为0.03 mm ；PE 的溢边值为0.02 mm ;68 .标准图框是多大常用的图框有A0 、A1 、A2 、A3 、A4 ; A0 图框的尺寸为1188MM840MM , A1 图框的尺寸为840MM594MM , A2 图框的尺寸为594MM420MM , A3 图框的尺寸为420MM-297MM , A4 图框的尺寸为297MM210MM.69 . 模具大小的划分;每个公司划分模具大小的标准都不一样,但常见的划分标准如下：15~30 系列模胚的模具列为小模；30~50 系列模胚列为中模；50 以上模胚的模具列为大模;70 . 什么叫弹性变形什么叫塑性变形物体在外力的作用下发生变形,当外力消失后,物体可以恢复到变形前的变形称为弹性变形；当外力消失后,物体无法恢复到变形前的变形称为塑性变形;71 . 模胚常用什么材质模胚常用王牌钢香港叫法,王牌钢也是就中炭钢、45 钢;72 . 运水的作用是什么运水的作用是控制模仁的温度;常用冻水,常温水,油温73 . 模具的分类模具一般可分为塑胶模具及非塑胶模具;非塑胶模具有：铸造模、锻造模、冲压模、压铸模等;塑胶模具根据生产工艺和生产产品的不同又分为：注射成型模、吹气模、压缩成型模、转移成型模、挤压成型模、热成型模、旋转成型模等;根据浇注系统型制的不同可将模具分为三类：大水口模具、细水口模具、热流道模具;74 . 什么叫排气槽派气槽的作用是什么模仁的靠破面或擦破面上用来排气的槽称为排气槽;排气槽的作用主要有两点：一是在注射熔融物料时,排除模腔内的空气；二是排除物料在加热过程中产生的各种气体;75 . 什么叫浇注系统从注射机嘴到型腔为止的塑胶流动通道称为浇注系统;浇注系统系统包括主流道、分流道、浇口和冷料井;76 . 热唧嘴的优劣;优点：1. 无水口料,不需要后加工,使整个成型过程完全自动化,节省工作时间,提高工作效率;2. 压力损耗小;3. 水口料重复使用会使塑料性能降解,而使用热流道系统没有水口料,可减少原材料的损耗,从而降低产品成本;4. 热喷嘴采用标准化、系列化设计,配有各种可供选择的喷嘴头,互换性好;缺点：1. 整体模具闭合高度加大,因加装热浇道板等,模具整体高度有所增加;2. 热辐射难以控制,热浇道最大的毛病就是浇道的热量损耗,是一个需要解决的重大课题;3. 存在热膨胀,热胀冷缩是我们设计时要考虑的问题;4. 模具制造成本增加,热浇道系统标准配件价格较高,影响热浇道模具的普及;。

模具设计基础知识模具，在现代工业生产中扮演着至关重要的角色，它就像是一个神奇的工具，能够将各种原材料塑造成我们所需要的形状和结构。

而模具设计，则是决定模具质量和性能的关键环节。

接下来，让我们一起走进模具设计的世界，了解一些基础知识。

一、模具的定义与分类首先，我们要明白什么是模具。

简单来说，模具是一种用来成型物品的工具，它通过特定的形状和结构，使原材料在一定的工艺条件下发生变形，从而获得所需的产品。

模具的分类方式多种多样。

按照成型材料的不同，可以分为金属模具和非金属模具。

金属模具常见的有冲压模具、压铸模具等；非金属模具则包括塑料模具、橡胶模具等。

从成型工艺来分，有注塑成型模具、挤出成型模具、压缩成型模具等等。

每种成型工艺都有其独特的特点和适用范围。

二、模具设计的流程模具设计可不是一拍脑袋就能完成的，它有着一套严谨的流程。

第一步，产品分析。

设计师需要对所要生产的产品进行详细的分析，包括产品的形状、尺寸、精度要求、使用性能等。

这一步就像是医生给病人做诊断，要把产品的“病症”搞清楚。

第二步，确定模具结构。

根据产品的特点和生产要求，选择合适的模具结构。

比如是采用单腔模具还是多腔模具，是使用三板式结构还是两板式结构。

第三步，模具材料的选择。

模具材料的性能直接影响模具的使用寿命和产品质量。

要考虑材料的硬度、耐磨性、韧性等因素。

第四步，设计模具的各个零部件。

这包括型腔、型芯、滑块、顶针等。

每个零部件的尺寸和形状都要经过精确计算和设计。

第五步，进行模具的装配设计。

确保各个零部件能够准确无误地装配在一起，并且在工作过程中能够稳定运行。

第六步，模具的调试和优化。

在模具制造完成后，需要进行试模和调试，发现问题及时进行优化和改进。

三、模具设计中的重要参数在模具设计中，有一些关键的参数需要特别关注。

首先是收缩率。

由于材料在成型过程中会发生收缩，所以在设计模具时要考虑到这一因素，对模具尺寸进行相应的补偿。

其次是脱模斜度。

为了使成型后的产品能够顺利从模具中脱出，需要在模具表面设计一定的脱模斜度。

模具设计与制造主修课程模具设计与制造主修课程是针对模具设计和制造方向的学科，旨在培养学生具备独立进行模具设计、制造和管理的能力。

本文将按照以下列表的划分，对模具设计与制造主修课程进行详细介绍。

一、基础课程：1. 数学：包括高等数学、线性代数等，为学生提供数学基础知识和运算技巧，以便后续课程的学习和应用。

2. 材料力学：介绍材料的基本力学性质，如应力、应变、弹性和塑性等，为模具设计提供材料科学基础。

3. 工程图学：教授工程制图的基本知识和技能，包括投影法、剖视法、尺寸标注等，为模具设计提供准确的制图方法。

二、核心课程：1. 模具设计原理：介绍模具的基本原理、结构和分类，学习模具设计的基本概念和方法，了解模具的工作原理和使用要求。

2. 模具CAD/CAM技术：学习使用计算机辅助设计与制造软件进行模具设计和加工路径规划，提高设计效率和制造精度。

3. 模具材料与热处理：深入了解模具材料的性能与选择，学习模具的热处理工艺，提高模具的硬度、耐磨性和使用寿命。

4. 模具加工工艺与设备：学习模具制造过程中的数控机床操作技术、切削工具的选择和使用，掌握各类模具加工工艺和设备的应用。

5. 模具装配与调试：学习模具装配和调试的基本原理和方法，掌握模具组装的技能和技巧，确保模具的正常运行和使用。

三、拓展课程：1. 模具检测与测量：学习模具检测的基本原理和方法，掌握常用的测量工具和技术，提高模具的精度和质量。

2. 模具管理与维护：介绍模具管理的方法和流程，学习模具的维护保养和故障排查技术，提高模具的利用率和寿命。

3. 模具创新设计：培养学生的创新思维和设计能力，鼓励提出新颖的模具设计方案，推动模具制造产业的发展和创新。

4. 模具制造实践：进行实际的模具制造项目，锻炼学生的实际操作能力和团队合作能力，培养解决实际问题的能力。

以上是模具设计与制造主修课程的内容，通过这些课程的学习，学生将能够掌握模具设计和制造的基本原理和方法，具备独立进行模具设计、制造和管理的能力，为模具制造产业的发展做出贡献。

模具基本知识目录一、1 模具概述 (2)1.1 模具定义 (2)1.2 模具分类 (3)1.3 模具在工业中的作用 (5)二、2 模具材料 (6)2.1 模具材料的种类及性能特点 (6)2.2 模具材料的选择原则 (8)2.3 模具材料的使用与维护 (8)三、3 模具设计基础 (9)3.1 模具设计的基本流程 (10)3.2 模具设计的主要参数 (12)3.3 模具设计的常用方法 (13)四、4 模具制造工艺 (14)4.1 模具制造的基本流程 (16)4.2 模具制造的主要设备 (17)4.3 模具制造的质量控制 (18)五、5 模具检测与维修 (19)5.1 模具检测的方法与标准 (21)5.2 模具故障的诊断与修复 (22)5.3 模具寿命的预测与延长 (23)六、6 模具应用实例分析 (24)6.1 注塑模设计实例分析 (26)6.2 冲压模设计实例分析 (27)6.3 铸造模设计实例分析 (28)七、7 模具行业发展趋势与前景展望 (29)一、1 模具概述模具是工业生产中用于生产各种零件的专用工具，它的主要功能是将熔融的金属或塑料等材料压制成所需形状和尺寸的零件。

模具广泛应用于汽车、电子、家电、医疗、航空航天等领域，对提高产品的质量和降低生产成本具有重要意义。

模具的基本结构包括上模、下模、定位系统、冷却系统、加热系统等部分。

上模和下模分别用于成型产品的上半部分和下半部分，定位系统用于确保上模和下模的准确对接，冷却系统用于降低模具温度，防止模具过热损坏，加热系统用于在生产过程中对模具进行加热。

随着科技的发展，模具制造技术也在不断进步，从传统的手工制造逐渐向数字化、智能化方向发展。

主要的模具制造方法有数控加工、电火花加工、线切割加工等。

这些新技术的应用不仅提高了模具的制造精度和效率，还降低了生产成本，为工业生产带来了更多的便利。

1.1 模具定义模具是一种特殊的工艺装备，用于在特定条件下对原材料进行加工以制造出所需的产品或零部件。
