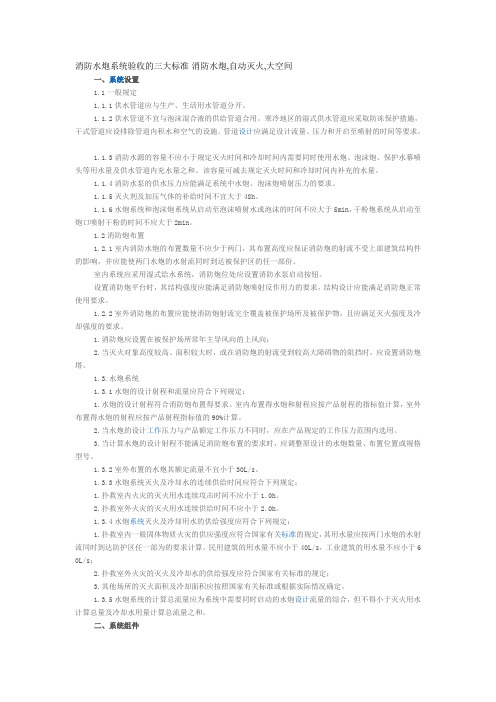

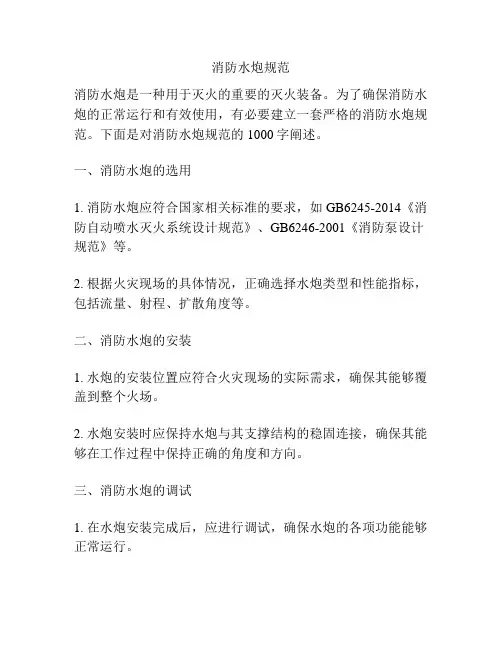

消防水炮系统验收的三大标准-消防水炮,自动灭火,大空间一、系统设置1.1一般规定1.1.1供水管道应与生产、生活用水管道分开。
1.1.2供水管道不宜与泡沫混合液的供给管道合用。
寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。
管道设计应满足设计流量、压力和开启至喷射的时间等要求。
1.1.3消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。
该容量可减去规定灭火时间和冷却时间内补充的水量。
1.1.4消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。
1.1.5灭火剂及加压气体的补给时间不宜大于48h。
1.1.6水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。
1.2消防炮布置1.2.1室内消防水炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。
室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。
设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。
1.2.2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。
1.消防炮应设置在被保护场所常年主导风向的上风向；2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。
1.3.水炮系统1.3.1水炮的设计射程和流量应符合下列规定：1.水炮的设计射程符合消防炮布置得要求。
室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。
2.当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。
3.当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。
消防水炮系统验收的三大标准-消防水炮,自动灭火,大空间一、系统设置1.1一般规定1.1.1供水管道应与生产、生活用水管道分开。
1.1.2供水管道不宜与泡沫混合液的供给管道合用。
寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。
管道设计应满足设计流量、压力和开启至喷射的时间等要求。
1.1.3消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。
该容量可减去规定灭火时间和冷却时间内补充的水量。
1.1.4消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。
1.1.5灭火剂及加压气体的补给时间不宜大于48h。
1.1.6水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。
1.2消防炮布置1.2.1室内消防水炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。
室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。
设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。
1.2.2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。
1.消防炮应设置在被保护场所常年主导风向的上风向；2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。
1.3.水炮系统1.3.1水炮的设计射程和流量应符合下列规定：1.水炮的设计射程符合消防炮布置得要求。
室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。
2.当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。
3.当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。

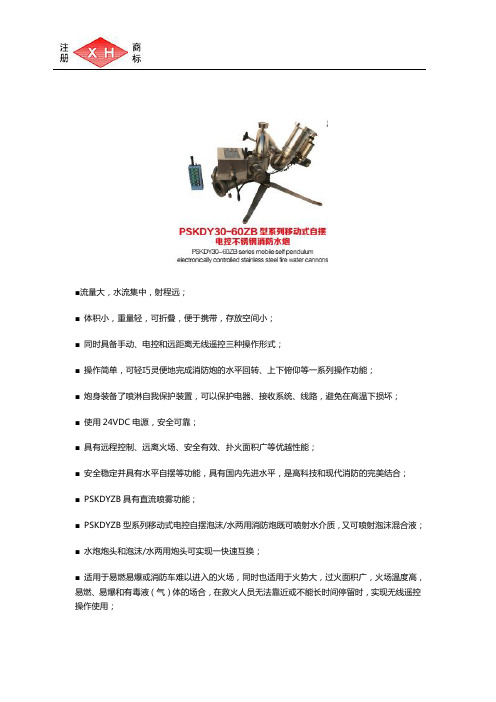

■流量大，水流集中，射程远；
■体积小，重量轻，可折叠，便于携带，存放空间小；
■同时具备手动、电控和远距离无线遥控三种操作形式；
■操作简单，可轻巧灵便地完成消防炮的水平回转、上下俯仰等一系列操作功能；
■炮身装备了喷淋自我保护装置，可以保护电器、接收系统、线路，避免在高温下损坏；
■使用24VDC电源，安全可靠；
■具有远程控制、远离火场、安全有效、扑火面积广等优越性能；
■安全稳定并具有水平自摆等功能，具有国内先进水平，是高科技和现代消防的完美结合；
■PSKDYZB具有直流喷雾功能；
■PSKDYZB型系列移动式电控自摆泡沫/水两用消防炮既可喷射水介质，又可喷射泡沫混合液；■水炮炮头和泡沫/水两用炮头可实现一快速互换；
■适用于易燃易爆或消防车难以进入的火场，同时也适用于火势大，过火面积广，火场温度高，易燃、易爆和有毒液（气）体的场合，在救火人员无法靠近或不能长时间停留时，实现无线遥控操作使用；
江西西河机械设备有限公司，是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。
目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。
消防炮通用技术条件前言本 5章，第6章中的6.3、6.4、6.5为强制性，其余为推荐性。
由于消防炮没有国际标准，根据国内目前消防炮生产、使用情况及现有的技术水平，同时考虑到消防炮的发展趋势，参照了德国DIN 14366—1984第二部分《底座发射式泡沫喷枪、前苏联ГOCT 9029—72《组合炮技术条件》；美国NFPA 412—1993《机场救援和泡沫灭火装置》等有关的国外标准编制了本本标准由中华人民共和国公安部提出本标准由全国消防标准化技术委员本标准起草单位：公安部上海消防研究所本标准主要起草人：史兴堂、蒋旭东、李厚林、王永福、薛林本标准委托公安部上海消防研究所负责解1 范围2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓是否可使用这些文件的最新版本GB/T 1173 铸造铝合金GB/T 1176 铸造铜合金技术条件（GB/T 1176－1987，neq ISO 1338：1977）GB/T 1348 球墨铸铁件GB 7956－1998 消防车消防性能要求和试验方GB/T 9439 灰铸3 术语和定义下列术语和定义适用于本3.1 消防炮 fire monitor水、泡沫混合液流量大于 16L/s,或干粉喷射率大于 7kg/s，以射流形式喷射灭火剂的装置。
3.2 固定式消防炮 fixed fire monitor安装在固定支座上的消防炮，包括固定安装在消防车上的消防炮3.3 移动式消防炮 mobile or portable fire monitor安装在可移动支座上的消防炮，包括固定安装在拖车上的消防炮。
4 分类与命名4.1 分类4.1.1 按喷射介质可分为：a）消防水炮（以下简称水炮）；b）消防空气泡沫炮（以下简称泡沫炮）；c）消防干粉炮（以下简称干粉炮）。
4.1.2 按控制方式可分为：a）手动消防炮；b）电控消防炮；c）液控消防炮。

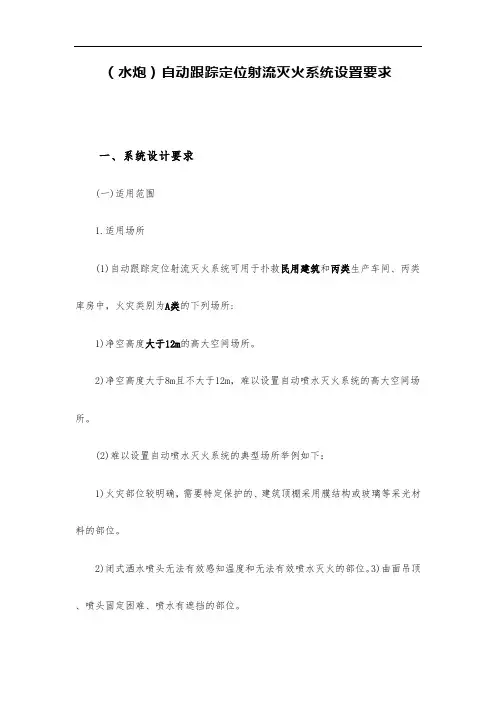

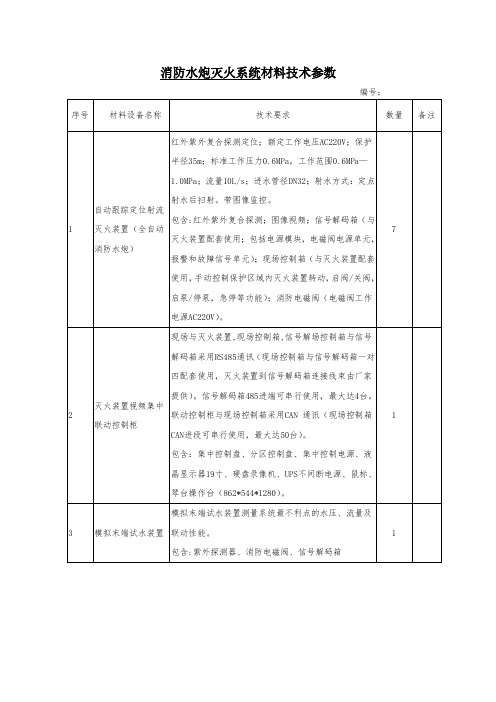

（水炮）自动跟踪定位射流灭火系统设置要求一、系统设计要求(一)适用范围1.适用场所(1)自动跟踪定位射流灭火系统可用于扑救民用建筑和丙类生产车间、丙类库房中，火灾类别为A类的下列场所:1)净空高度大于12m的高大空间场所。
2)净空高度大于8m且不大于12m，难以设置自动喷水灭火系统的高大空间场所。
(2)难以设置自动喷水灭火系统的典型场所举例如下：1)火灾部位较明确，需要特定保护的、建筑顶棚采用膜结构或玻璃等采光材料的部位。
2)闭式洒水喷头无法有效感知温度和无法有效喷水灭火的部位。
3)曲面吊顶、喷头固定困难、喷水有遮挡的部位。
2.不适用场所自动跟踪定位射流灭火系统不应用于下列场所:(1)经常有明火作业。
(2)不适宜用水保护，(3)存在明显遮挡。
(4)火灾水平蔓延速度快。
(5)高架仓库的货架区域。
(6)火灾危险等级为现行国家标准《自动喷水灭火系统设计规范》GB50084规定的严重危险级。
(二)系统选型(1)自动跟踪定位射流灭火系统的选型，应根据设置场所的火灾类别、火灾危险等级、环境条件、空间高度、保护区域特点等因素来确定。
注:同一保护区内宜采用一种系统类型。
当确有必要时，可采用两种类型系统组合设置。
(三)设计参数1.设计流量自动跟踪定位射流灭火系统的设计流量应为设计同时开启的灭火装置流量之和，且不应小于10L/s。
(1)自动消防炮灭火系统和喷射型自动射流灭火系统的设计流量1)自动消防炮灭火系统和喷射型自动射流灭火系统应保证至少2台灭火装置的射流能到达被保护区域的任一部位。
2)自动消防炮灭火系统用于扑救民用建筑内火灾时，单台炮的流量不应小于20L/s;用于扑救工业建筑内火灾时，单台炮的流量不应小于30L/s。
3)喷射型自动射流灭火系统用于扑救轻危险级场所火灾时，单台灭火装置的流量不应小于5L/s;用于扑救中危险级场所火灾时，单台灭火装置的流量不应小于10L/s。
4)自动消防炮灭火系统和喷射型自动射流灭火系统的设计流量应按同时开启2台灭火装置确定。
1 术语和定义下列术语和定义适用于本标准。
1.1自动跟踪定位射流灭火系统 Auto Seeking And Setting Jet Suppression System 自动跟踪定位射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。
系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。
灭火装置分为自动跟踪定位消防炮灭火装置（以下简称自动消防炮灭火装置）和自动跟踪定位射流灭火装置（以下简称自动射流灭火装置）。
1.2定位时间 Locating Time试验火开始燃烧至系统开始射流的时间。
1.3射流半径 Jet Radius灭火装置至最远喷射落点水平投影的长度或是最大喷洒保护范围的地平面圆形投影的半径。
1.4最大保护半径 Maximum Protection Radius灭火装置至最远喷射落点水平投影的长度的90％或是有效喷洒保护范围的地平面圆形投影的半径。
1.5监控半径 Monitory Radius灭火装置的探测组件至能有效探测的试验火的中心点水平投影的长度。
1.6工作压力 Working Pressure灭火装置额定的出口压力。
2 分类与型号2.1 分类2.1.1 按流量大小可分为：a)额定流量大于16 L/s, 自动消防炮灭火装置；b)额定流量不大于16 L/s, 自动射流灭火装置。
2.1.2 对于自动射流灭火装置，按射流方式可分为：a)射流方式为喷射的,喷射型自动射流灭火装置；b)射流方式为喷洒的,喷洒型自动射流灭火装置。
3 性能要求3.1 外观、结构、水平回转角和俯仰回转角灭火装置外表应无腐蚀、起泡、剥落现象，无明显划痕等机械损伤，紧固部位无松动，其回转机构启动和停止灵活，安全可靠。
水平回转角应不小于180度，最小俯角应不大于-90度，最大仰角应不小于+30度。
3.2 性能参数灭火装置的性能参数应符合表1的规定。
1 术语和定义下列术语和定义适用于本标准。
1.1自动跟踪定位射流灭火系统 Auto Seeking And Setting Jet Suppression System 自动跟踪定位射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。
系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。
灭火装置分为自动跟踪定位消防炮灭火装置（以下简称自动消防炮灭火装置）和自动跟踪定位射流灭火装置（以下简称自动射流灭火装置）。
1.2定位时间 Locating Time试验火开始燃烧至系统开始射流的时间。
1.3射流半径 Jet Radius灭火装置至最远喷射落点水平投影的长度或是最大喷洒保护范围的地平面圆形投影的半径。
1.4最大保护半径 Maximum Protection Radius灭火装置至最远喷射落点水平投影的长度的90％或是有效喷洒保护范围的地平面圆形投影的半径。
1.5监控半径 Monitory Radius灭火装置的探测组件至能有效探测的试验火的中心点水平投影的长度。
1.6工作压力 Working Pressure灭火装置额定的出口压力。
2 分类与型号2.1 分类2.1.1 按流量大小可分为：a)额定流量大于16 L/s, 自动消防炮灭火装置；b)额定流量不大于16 L/s, 自动射流灭火装置。
2.1.2 对于自动射流灭火装置，按射流方式可分为：a)射流方式为喷射的,喷射型自动射流灭火装置；b)射流方式为喷洒的,喷洒型自动射流灭火装置。
3 性能要求3.1 外观、结构、水平回转角和俯仰回转角灭火装置外表应无腐蚀、起泡、剥落现象，无明显划痕等机械损伤，紧固部位无松动，其回转机构启动和停止灵活，安全可靠。
水平回转角应不小于180度，最小俯角应不大于-90度，最大仰角应不小于+30度。
3.2 性能参数灭火装置的性能参数应符合表1的规定。
续表1 灭火装置的性能参数3.3 高低温性能灭火装置应按6.3条和6.4条进行高低温试验，试验期间，灭火装置不应产生启动和射流等误动作，试验后, 灭火装置不应有破坏涂覆和腐蚀现象。
3.4 耐湿热性能灭火装置应按6.5条进行恒定湿热试验。
试验期间，灭火装置不应产生启动和射流等误动作。
试验后, 灭火装置不应有破坏涂覆和腐蚀现象，并能正常启动和射流。
3.5 绝缘电阻灭火装置应按6.6条进行绝缘电阻的试验。
灭火装置的外部带电端子与机壳之间的绝缘电阻，应大于20MΩ。
3.6 介电强度灭火装置应按6.7条进行介电强度的试验，应能承受频率为50Hz、电压1500V、历时1min 的耐压试验，不得发生击穿或闪络现象。
3.7 抗环境光线干扰性能灭火装置应按6.8条进行环境光线干扰试验。
试验期间，灭火装置不应产生启动和射流等误动作。
3.8 电压波动适应能力灭火装置应按6.9条进行电压波动适应能力试验，在额定电压的-10%～+10%的范围内，应能正常启动和工作。
3.9 抗振动性能灭火装置应按6.10条进行抗振动性能试验。
试验后，灭火装置不应产生脱落、裂纹及明显变形并能正常使用。
3.10 灭火性能灭火装置应按6.11条进行灭火性能试验。
灭火装置从自动射流开始，自动消防炮灭火装置、喷射型自动射流灭火装置3min内应扑灭1A灭火级别，喷洒型自动射流灭火装置6min 内应扑灭1A灭火级别。
3.11 自动控制的要求3.11.1 智能探测定位与联动决策管理要求灭火装置应具备智能探测定位与联动决策管理的功能，并能正常使用。
3.11.2 火警自动通讯系统灭火装置应具备与火灾自动报警系统和其它各种联动控制设备自动通讯的功能。
当灭火装置完成自动跟踪定位时，应能发出声光报警，并能向火灾自动报警系统和其它联动控制设备传送报警和控制信号。
3.11.3 联动控制及显示要求灭火装置应有联动控制及监视显示系统。
联动控制应具备自动控制和手动控制功能。
3.12 系统的消防供液的要求系统（储罐式供液除外）应至少配有消防泵组、管路和阀门、泡沫比例混合装置与泡沫液罐（必要时）及相应的消防附件，并能自动射流灭火。
3.13 系统的后备电源供配要求系统应按6.12条进行后备电源的试验，系统应至少设有两路电源接线口，两路电源能自动（手动）切换供电。
其中一路电源应为不间断电源。
用于监视状态时，不间断电源的适用时间不应小于8小时，用于工作状态时，其适用时间不应小于1小时。
3.14 系统的现场档案视频记录要求系统应具备现场不小于24小时档案视频记录的功能（可以和其它视频监控系统联用）。
3.15 系统运行的可靠性能系统应按6.13条进行运行的可靠性能试验，经历连续10次点火触发启动试验，应能对试验火完成启动、自动跟踪定位、自动射流灭火。
4 试验方法4.1 外观、结构、水平回转角和俯仰回转角采用目测的方法及用角度仪检查灭火装置的俯仰回转角及水平回转角，结果应符合5.1条的要求。
4.2 性能试验4.2.1 额定压力、流量、最大保护半径、射流半径、监控半径的测量将灭火装置固定在最小安装高度，在试验管路上安装准确度不低于±1%的流量计和准确度不低于1.6级、量程为(0～2.5)MPa的压力表。
用人工控制操纵喷嘴成水平状态。
开启灭火装置让其喷射，保持在额定工作压力；然后在额定压力下喷射，约1min后，用准确度为±1cm卷尺测量其最远端痕迹至喷嘴正下方投影之间的距离，即为射流半径，射流半径的90%（取整）即为最大保护半径。
点燃试验火，用准确度为±1cm卷尺测量系统的探测组件能有效探测的试验火的中心点水平投影的长度，即为监控半径。
流量可以用标定的流量计直接测量，也可以根据灭火装置的流量选择适宜的计量罐的容积，待达到额定压力并稳定后，转向计量罐内喷射，喷射时间不少于30s，立即移开，然后测出计量罐内水的体积或质量，经计算求得灭火装置的流量。
试验结果均应符合表1的要求。
4.2.2 定位时间的测量将灭火装置分别固定在最小安装高度及最大安装高度，在测得的最大保护半径处，用试验火诱发系统启动定位动作并对准目标射流。
用准确度不低于±0.1s的电子秒表测量从试验火开始燃烧至灭火装置开始射流的时间，即为定位时间。
测量结果应符合表1的规定。
试验火是在直径570mm的油盘（高为70mm）内加入30mm高的清水，再加入500ml的车用汽油，点燃油盘的汽油开始燃烧。
4.3 高温试验按GB/T 2423.2-2001进行试验，将系统接通电源使其处于正常监视状态，将灭火装置放入，以不大于0.5℃/min的升温速率，使温度升至55±2℃，在此条件下保持2h，取出灭火装置，在室温条件下放置1h后应能满足5.3条的要求。
4.4 低温试验按GB/T 2423.1-2001进行试验，将系统接通电源使其处于监视状态，将灭火装置放入，以不大于0.5℃/min的降温速率将温度降到-10℃±3℃，在此条件下稳定2h（灭火装置在试验箱不应有结冰现象）。
取出灭火装置，在温度为15℃~20℃、相对湿度不大于70%的环境中恢复1h~2h后应能满足5.3条的要求。
4.5 恒定湿热试验按GB/T 2423.3-1993进行试验，灭火装置经温度40℃±2℃、相对湿度85%、历时48h的试验，取出灭火装置，在室温条件下放置1h~2h后应符合5.4条要求，并能正常工作。
4.6 绝缘电阻采用兆欧表在有绝缘要求的外部带电端子与机壳之间施加500V±50V直流电压，持续60s。
测量其电阻值。
检验结果应符合5.5条的要求。
4.7 介电强度试验采用耐压测试仪在带电回路与金属外壳（或地）之间，施加1500V，频率为50Hz，历时1min的耐压试验。
检验结果应符合5.6条的要求。
4.8 抗环境光线干扰性能试验在室内无其它光源的条件下，将系统接通电源，使其处于监视状态，用4只40W白炽灯组(组成边长为40cm的正方形)和4只40W日光灯组（间距20cm组成纵向排列）作为模拟干扰源，在距灭火装置的探头中心水平2m处对灭火装置的探头进行干扰性照射，每次照射1s，间隔1s，两种干扰源各进行10次，检验结果应符合5.7条的要求。
4.9 电压波动适应能力试验用调压器、电工仪表，将电源电压分别调到额定电压的±10%，检验结果应符合5.8条的要求。
4.10 抗振动性能试验4.10.1 试验方法按GB/T 2423.10-1995的规定进行，试验时灭火装置应处于非工作状态，试验条件应符合如下规定：a)频率循环范围：10Hz～150Hz～10Hz；b)振幅（单振幅）：0.19mm；c)扫描速率：1倍频程/min；d)振动方向：XYZ三个方向；e)扫频次数：2次的扫频循环。
4.10.2 根据振动响应的结果，分别按以下三种情况试验，每种试验均应在试样的XYZ三个方向依次进行：a)未发现共振频率时，在150Hz的频率上进行振幅为0.19mm、时间为10min的定频振动试验；b)若发现共振频率不超过4个时，在每一个共振点上进行设定振幅为0.19mm、时间为10min的共振试验；c)若发现共振频率超过4个时，在10Hz～150Hz～10Hz的频率循环范围内，进行振幅为0.19mm、扫频速率为1倍频率/min、振动时间为每个方向1h。
试验结果应符合5.9条的要求。
4.11 灭火试验4.11.1 自动消防炮灭火装置、喷射型自动射流灭火装置在最小安装高度及最大安装高度处分别将1A级别的火试模型放置在灭火装置的最大保护半径内侧处，在火试模型预燃阶段应使系统处于非跟踪定位状态。
预燃结束，恢复灭火装置的跟踪定位状态进行自动定位灭火。
试验结果应符合5.10条的要求。
火试模型、试验条件、试验步骤等应符合GB4351.1-2005中7.2的规定。
4.11.2 喷洒型自动射流灭火装置在最小安装高度及最大安装高度处分别将1A级别的火试模型放置在4个灭火装置组成的正方形（边长为最大保护半径）的正下方，在火试模型预燃阶段应使灭火装置处于非跟踪定位状态。
预燃结束，恢复灭火装置的跟踪定位状态进行自动定位灭火。
试验结果应符合5.10条的要求。
火试模型、试验条件、试验步骤等应符合GB4351.1-2005中7.2的规定。
4.12 系统的后备电源供配试验给系统送入两路电源，检查其供电切换功能。
给系统送入一路不间断电源，记录系统分别在监视状态和工作状态下的连续运行时间。
试验结果应符合5.13条的要求。
4.13 系统运行的可靠性能试验将灭火装置固定在最小安装高度，在规定的最大保护半径处，用试验火诱发系统启动跟踪定位动作并对准目标射流灭火，以此为一次成功的试验。
