ZDMS0.6/5S-RS30ZDMS0.6/10S-RS35ZDMS0.8/20S-RS50ZDMS 0.8/30S-RS55全自动智能定位消防水炮灭火系统是利用自然界的可燃物质在燃烧时所释放出的光谱射线为目标，采用特种红紫外探测系统对燃着点火源射线进行监测感知火灾的发生与存在。采用了先进的红紫外火焰探测系统、中央电脑控制系统和机电一体化系统，全天候、全方位自动监测其保护区域内的一切火情。
当发生火灾时，消防水炮装置立即启动，发出信号到消防控制中心，实行报警，同时全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置把喷口迅速准确地瞄准火源，继而自动启泵、开阀，把灭火剂及时、准确地喷向着火点，瞬时间即可把刚刚初燃的火源扑灭，若有新的火源，灭火装置将重复上述灭火过程，待全部火源扑灭后又重新回到监测状态。确保把火灾的苗头扼灭在初萌状态，使之不能成灾，真正地做到“防患于未然”！
该装置探测距离远，保护面积大，喷射距离远，喷洒流量大，灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，全方位监控，无死角、无盲区、误报误动率极低的特性，能够极大地消除火灾给人们带来的危害，为保护人民的财产和自身生命安全不再遭受到火灾的困扰作出贡献。
该灭火系统具备较高的智能，它将计算机技术、红外、紫外传感技术、信号处理及判别技术、通信技术、机电控制自动化技术有机结合起来，具有完成全方位监控、探测火灾、定位判定火源、启动系统、定位射水灭火、持续喷水、停水或重复启闭喷水等全过程的控制能力。同时，由该系统组成的“自动跟踪定位射流灭火系统”区别于“自动喷水灭火系统”，其灭火过程不需依赖手工操作，喷头开启也不需要依赖周围环境温度的升高，具有主动判定火灾、定位及开启的能力。整个系统从发现火灾、火灾确认、启动系统、射水灭火至灭火后停止射水的全过程都是主动完成的。当监控范围内发生火情时，该灭火系统能迅
速捕捉到火灾信息，在短时间内喷洒灭火，定位准确、灭火剂使用率高，灭火后自动停水，不会造成大量水渍污染甚至火灾后的水灾。如果火灾复燃，该系统会重新启动，循环灭火，灭火于萌芽状态。该产品的诞生为高大空间场所的有效灭火提供了完美的解决方案，产品技术达到世界领先。在消防工程使用中该灭火系统与传统自动喷水灭火系统比较，综合造价可降低30％左右，是当今消防工程采用灭火设备的首选产品。由于该产品安装简单、工期短、外型美观，也是对具有火灾隐患工程进行整改采用的最理想产品。
自动跟踪定位射流灭火装置工作时对监控范围内的火灾进行监测，当有火灾发生时，该灭火装置自动启动寻火，通过垂直和水平扫描在25秒内完成扫描定位，发出声光报警信号并输出火警信号，通过配接的火灾报警管理主机、现场控制箱等火灾报警装置启动消防泵、打开灭火装置前端的电磁阀使水通过灭火装置的射水管喷出，对着火点实施定位喷水灭火，喷水方式为柱状喷水，喷水面在着火点周围形成矩形洒水面。灭火装置在发出火警信号100秒（1秒-600秒可设置）后停止火警信号，此时控制系统关闭水泵、电磁阀停止喷水。灭火装置继续检测火源，如果火源没有熄灭将再次定位执行喷水灭火操作。如果火源熄灭灭火装置将自动复位。
大空间自动消防水炮特点：
● 可自动完成火情探测、扫描定位、喷水灭火及报警的工作过程。
● 采用红外、紫外双波段复合探测方式，可有效抑制各种干扰。
● 装置电路采用军品级、工业级电子元器件。
● 具有视频采集功能，便于对现场情况进行监测。
● 采用低压直流供电，安全可靠，有利于安装和维护。
● 采用单喷嘴射水方式，覆盖范围大，可更有效覆盖起火点。
● 采用先进的防腐工艺，保证产品的使用寿命。
● 集火灾探测喷水灭火功能于一体，结构紧凑、安装方便。
安装方法
大空间自动寻的消防水炮灭火装置的安装应按照各省、地方喷水灭火系统设计、施工规范进行。将灭火装置与管网法兰连接。固定灭火装置时，注意按照规程操作。连接灭火装置的线束在出厂前已经调整完毕，并用捆扎带固定，请不要移动。线束另一端插在装置电源盒上，并将螺帽紧固。灭火装置安装牢固后通电，观察蓝色运行指示灯——通电1分钟为灭火装置复位阶段，蓝色姿势指示灯常亮。1分钟后装置复位，蓝色指示灯闪烁。如果状态正常，则安装完毕。
注意事项
灭火装置在安装前应加电进行复位状态、监视状态、启动机械转动、联动控制等功能的模拟检查，避免运输过程造成设备的损坏。
灭火装置应在系统管网试压冲洗合格后进行安装。
灭火装置的安装高度和间距应按照工程设计规范进行。
灭火装置的周围不应有影响探测的障碍物。
灭火装置的对外引线金属软管不得妨碍装置的转动。
灭火装置的进水管应与地平面保持垂直。
电磁阀应安装在灭火装置附近的水平配水支管上；
管道的水流方向与电磁阀体上要求的水流方向一致。
严禁带电插拔灭火装置与装置电源控制箱的连接线束。
灭火装置的安装和维修过程均应断电操作。
使用操作
当灭火装置监控范围内出现火情时，灭火装置自动启动，通过垂直和水平扫描后确定火源位置后，可将射水管指向火源方向。同时发出火
警信号，通过配接的集中控制器、现场区域控制箱等火灾报警装置打开灭火装置前端的电磁阀使水通过灭火装置的射水管喷出，可在火源周围形成水幕以达到灭火的目的。通过遥控器（选配）可操控灭火装置将射水管指向火源并手动发出火警到控制系统，实现手动的灭火操作。
常见问题及处理方法
a 上电不工作检查装置电源控制盒输入电压和电源连接线束的航空插头是否连接牢固
b 出现火灾信号不启动寻火检查灭火装置底部的探测组件
c 定位不准确
检查定位孔是否污染堵塞
d定位不射水检查电磁阀是否正常打开
维护保养
1、灭火装置应具有管理、检测、维护规程，并应保证装置处于准工作状态。维护管理工作可参见各省、地方喷水灭火系统规程和本公司设计指南进行。
2、维护管理人员应经过消防专业培训，应熟悉自动灭火系统的原理、性能和操作维护规程。
3、每月应对灭火装置进行一次外观检查，发现有不正常的应及时更换；当发现装置上有异物时应及时清除。
4、灭火装置应有一定数量的备用品，其数量不应小于安装总数的1%，且不应少于1个。
5、灭火装置发生故障，需停水进行修理前，应向主管值班人员报告并取得同意，应临场监督，加强防范措施后方能进行维修。
6、电磁阀应每季度检查并做启动试验，发现故障应及时更换。
7、灭火装置应每季度做模拟火灾启动试验，发现不能启动应及时维修更换。
深圳市共安智能科技有限公司成立于1995年，注册资金1368万元，公司现拥有深圳大工业区标准厂房建筑面积10000多平方米，以及各种先进的生产设备，精良的制造工艺，现代化的检测和试验中心。是一家专业从事消防安全电子产品的样、生产、销售、服务的高科技企业；多年来公司已专业、创新、诚信、双赢为理念、努力打造成为‘大空间消防水炮、防火门监控系统、智能疏散系统、消防设备电源监控系统行业第一品牌’。
作为专业的防火门控制系统产品的生产商和系统解决方案的供应商、始终长期、稳健、专业的姿态发展。全国现有30多家办事处分布在大中型城市；并拥有广泛的在线服务网络和技术资源，专业化的管理和研发技术队伍，严格的后勤保障为客户提供优质、高效的企业级应用服务和技术支持、从而成为企业客户真正有价值并值得信赖的合作伙伴。深圳共安智能科技有限公司经过十多年的开拓创新，荣获多项国家专利产品。我公司的主要产品有自动喷水灭火系统、泡沫灭火系统、细水雾冷却消防保护系统、消防炮、消防箱等系列产品。
自动消防水炮系统操作说明 一、系统开启及关闭操作 1、打开控制台TYLD—Q08A后门，打开空气开关，此时UPS上电。 2、按下UPS开机按钮，约1秒后发出“的、的”声，说明电源已经接通，此时UPS作为备用电源。 3、依次打开控制面板上的AC电源开关和DC电源开关（两个船型开关），AC电源指示灯、DC电源指示灯亮，显示屏与时钟数码管显示正常，即整个系统的供电线路上电完成，水炮复位后处于监视状态。 4、按下监视器的电源开关，电源指示灯亮，监视器开机。 5、按下硬盘录像机后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式。 6、系统工作状态设置： 自动控制状态：按下启泵自动按钮（上方的蓝色指示灯点亮），按下各个分区控制阀的自动按钮（上方的蓝色指示灯点亮）。这种状态下，当某区发生火灾时，该区报警信号灯亮，声光报警器报警，显示屏显示报警信息，打印机实时打印火警信息，系统输出启泵信号，打开电动阀，自动射水灭火。 手动控制状态：按下启泵“手动”按钮（上方的红色指示灯点亮），按下各个分区控制阀的“手动”按钮（上方的红色指示灯点亮）。当现场装置探测到火灾时，相应分区的报警信号灯亮，系统进行声光报
警，显示屏显示报警信息，打印机实时打印报警信息，但水炮不喷水。当人工确认后，按下分区控制阀“自动”按钮，再按下启泵“自动”按钮，水炮才打开电动蝶阀自动启泵喷水；或按下分区控制阀“自动”按钮后，再按下强制启泵按钮喷水，这时停泵也需要手动控制。 7、关闭控制面板上的AC电源开关和DC电源开关，则切断送往现场的电源，水炮和电动阀处于断电状态。 8、关闭控制台内部的空气开关，按UPS的关机键，切断备用电源，则整个系统断电。 二、控制台TYLD—Q08A薄膜键盘的操作说明 手动控制：按数字键输入（密码：1234）后，显示屏显示出该密码，再按“确认”键，此时键盘指示灯亮，表示键盘可操作。选“装置控制”，按“确认”键，按数字键输入水炮的地址号码（例如07，分别按“0”、“7”键），显示屏显示出该号码，再按“确认”键，然后按“手动”键，手动指示灯亮，即该水炮处于手动控制状态。 监视器显示出水炮的现场视频画面，按方向键或者操作操纵杆可控制水炮的水平及垂直转动，监视器的显示画面跟着改变，按“停止”键可以停止水炮的转动。若现场有火源，可控制水炮转动使火源出现在现场画面的中间位置，按下“射水”键，再按方向键进行小角度的水平或垂直调整，即可对准火源射水灭火，按“水平扫射”或“垂直扫射”键，水炮可进行直流或喷雾射水，按“停止射水”键，水炮立即停止喷水，按“停止手动”键，该水炮复位，退出手动控制状态。 自动状态：当有火灾发生时，水炮自动定位射水，声光报警器报
共安智能科技有限公司https://www.doczj.com/doc/425388939.html,/ ZSD-40A大空间智能灭火装置是将探测与喷水机构分体设置的一种新产品。该装置由控制器和喷头两部分组成，控制器完成对所保护范围内的火情的监测及一些联动控制。控制器一旦探测到火灾，立即输出控制信号进行报警、启动水泵、打开阀门，智能喷头便会在水力的直接驱动下进行360度全方位旋转射水灭火。火灾扑灭后，装置自动停止射水。若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。由于本装置的喷头射水方式为360度全方位喷水，具有很强的灭火和防止火灾蔓延的能力，适合安装在火灾危险较大、火灾时蔓延较快的场所。
共安智能科技有限公司https://www.doczj.com/doc/425388939.html,/ zsd-40a大空间智能灭火装置特点 具有灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，全方位监控，无死角、无盲区、误报误动率极低的特性。 zsd-40a大空间智能喷头灭火装置配套部分 主要是由智能喷头，现场区域控制箱，电磁阀，智能末端试水装置，智能火焰探测器，消防联动报警主机等。根据项目需要来进行配置所需要的设备。
共安智能科技有限公司https://www.doczj.com/doc/425388939.html,/ zsd-40a大空间智能喷头灭火装置参数 最大保护半径6m 额定流量5L/S 安装高度6m-22m 接口尺寸DN50内螺纹 额定工作压力0.25MPa 喷洒角度360° 喷洒方式均匀洒水
共安智能科技有限公司https://www.doczj.com/doc/425388939.html,/ zsd-40a大空间智能喷头灭火装置布线 （1）智能解码器到现场区域控制箱：RVV3x1.5(电源线220V)+RVSP2x1.5(信号总 线） （2）智能解码器到红紫外火焰探测器：RVV4x1.5(电源线+探测器信号线） （3）智能解码器到电磁阀：RVV2x1.5(电磁阀电源线）
消防水炮安装技术要求公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
XXXXXXXXXXXXXXXXXXXXXXXX公司 消防水炮技改项目 技术规范书 XXXXXXXXXXXXXXXXXXXXXXXX公司 201X年X月
1.总则 项目简况 1.1.1 项目名称：XXXXXXXXXXXXXXXXXXXXXXXX公司垃圾池消防水炮安装项 目。 1.1.2 质量标准：施工技术规范执行国家及行业现行标准及相关规范，质量达 到合格标准并经现场验收合格。 1.1.3 维保地点：XXXXXXXXXXXXXXXXXXXXXXXX。 总体要求 1.2.1 本技术规范书适用于XXXXXXXXXXXXXXXXXXXXXXXX公司垃圾池消防水炮安 装项目的技术和有关方面的要求，其中包括维护范围、维护周期、技术 标准、验收标准、质量安全等要求。 1.2.2本技术规范书是最低限度的技术要求，并未对一切技术细节作出规定，也 未充分引述有关标准和规范的条文，施工应符合本规范书和国家、行业标准。 本规范书所使用的标准如遇与维护方所执行的标准发生矛盾时，按较高标准执行。 1.2.3 承包人承诺遵守发包人之间签定的消防水炮安装维护计划，并服从发包 人的维护调度安排。 1.2.4本规范书经双方签订后作为合同的技术附件，与合同正文具有同等法律效 力。 垃圾池消防水炮服务保质期内，所有更换备品备件的费用及人工费用由承包人负责，承包人应该预见风险，对没有预见而造成设备损坏而无法运行的，承包人24小时内负责免费提供相应型号的备品进行更换，满足我司生产安全。 2、遵循的主要现行标准 垃圾池消防水炮的安装、维护、检查、试验等必须遵守下列最新的标准，但不仅限于下列标准。如果本技术规范书同下列标准矛盾，维护方应以书面形式指出矛盾，并向XXXXXXXXXXXXXXXXXXXXXXXX公司作出解答： 1)JGJ16-2008《民用建筑电气设计规范》? 2)GBJ50052-95《供配电系统设计规定》
大空间智能消防灭火系统 大空间场所的定义： 大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。 大空间灭火系统的分类： 大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。 自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。 固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍： 自动射流灭火系统 一、工作原理 当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。 二、产品特点 ★自动准确定位、定点喷射 ★发现火情到定位喷水时间短（≤30S） ★采用红外、紫外复合探测技术 ★模块化结构，安装、布线简单 ★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作★免除水渍损失
三、产品用途 随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。 典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。 四、自动射流灭火系统的分类 1、自动消防炮灭火装置 ZDMS0.9/20SCX型自动射流灭火装置性能参数表 2、自动射流灭火装置（喷射型） ZDMS0.6/5SCX型自动射流灭火装置性能参数表 ZDMS0.6/10SCX型自动射流灭火装置性能参数表 3
消防水炮系统验收的三大标准-消防水炮,自动灭火,大空间 一、系统设置 1.1一般规定 1.1.1供水管道应与生产、生活用水管道分开。 1.1.2供水管道不宜与泡沫混合液的供给管道合用。寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。管道设计应满足设计流量、压力和开启至喷射的时间等要求。 1.1.3消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。该容量可减去规定灭火时间和冷却时间内补充的水量。 1.1.4消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。 1.1.5灭火剂及加压气体的补给时间不宜大于48h。 1.1.6水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。 1.2消防炮布置
1.2.1室内消防水炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。 室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。 设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。 1.2.2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。 1.消防炮应设置在被保护场所常年主导风向的上风向； 2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。 1.3.水炮系统 1.3.1水炮的设计射程和流量应符合下列规定： 1.水炮的设计射程符合消防炮布置得要求。室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。 2.当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。
自动消防水炮是电气控制喷射灭火设备，可以进行水平、竖直方向转动，通过红外定位器和图像定位器自动定位火源点；开花/直流出水状态自动切换，快速准确灭火。 产品概述： 全自动跟踪定位消防炮将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾。一旦发生火灾，水炮立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指 令，发出火警 信号，同时启 动水泵、打开 阀门，消防水 炮对准火源 进行射水灭 火，火源扑灭后， 中央控制器再发出指令停止射水。若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。20L/S～30L/S全自动跟踪定位消防炮的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。 性能特点 ◆采用双波段红外紫外复合探测技术，发现火情早、准确率高、范围广、无盲点； ◆采用总线制图像传输技术，结合现场彩色图像信号进行远程人工手动控制； ◆可对火源位置进行定点、定位喷水灭火，扑灭早期火灾效率高； ◆现场可通过485总线手动控制灭火装置喷嘴的射水方向；
◆满足国标规定的手动、自动及远程手动三种控制方式； ◆带有自动柱状/雾状喷嘴，近距离喷射雾化，消除下方死角； ◆采用柱状喷水时，覆盖面积广，穿透力强； ◆总线制通讯，耗材少，方便施工，维护简单方便； ◆二次寻的、无需复位，大大缩短了灭火时间； ◆可接收其他任何厂家的火灾自动报警系统的联动信号； ◆重量轻，外形尺寸紧凑，大方美观。 ◆符合国标GB25204-2010《自动跟踪定位射流灭火系统》的要求。 ◆符合CNCA/CTS0014-2010《自动寻的喷水灭火装置技术规范》的要求。 南京睿实消防安全设备有限公司，2016年入选国家高新技术企业，拥有各项专利30多项，组建了一支由电子、机械、PLC、软件等不同专业领域专家组成的研发团队，拥有强大的研发和创新能力，专业从事智能图像火灾探测系统、大空间智能消防炮系统、自动跟踪定位消防炮灭火系统、高压细水雾灭火系统等智能消防产品以及智慧消防解决方案。
消防炮和大空间智能灭火系统作为不同类型的灭火装置，在应用和设备组成上都是有所不同的。虽然二者的作用与目的都是进行消防工作，但是却还是有一定区别的。 一、定义 消防炮是远距离扑救火灾的重要消防设备，消防炮分为消防水炮（PS）、消防泡沫炮（PP）两大系列。消防水炮是喷射水，远距离扑救一般固体物质的消防设备，消防炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备。 大空间智能定位灭火装置系统将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，环境监控数据分析单元、环境监控单元、TTL通讯单元、电源监控单元、总成控制单元。可自行监控保护范围内的环境变化，能全天候自动监测保护范围内的火灾。 一旦发生火灾，大空间智能定位灭火装置系统立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。大空间智能定位灭火装
置系统的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。 二、区别 消防炮是一种具体的灭火设备，包括很多种类型的，比如室外固定的消防炮，装在消防车上的消防炮，摇控的消防站，喷水的消防炮，喷泡沫的消防炮等 大空间智能灭火系统是一套系统，它包括对火灾的探测系统，跟踪定位系统，喷射灭火剂（水）系统，自动控制系统；简单的大空间智能灭火系统是一个安装了智能控制的消防炮（这种炮加装了火灾探测器，自动旋转升降装置，定位器，自启动喷水装置等）。 南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商，以“产品专业化、服务诚信化、极高性价比”为服务宗旨，致力于打造中国具专业化的消防产品沟通平台！
大空间建筑消防设施探讨——自动消防水炮系统 （3）示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
大空间建筑消防设施探讨——自动消防水炮系统（3）示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 本网据《中国消防》报道： 对于高度大于13米的大空间，尤其是具有较高美观要 求的网架结构及玻璃幕顶的建筑，虽然闭式喷淋灭火系统 能够起到保护钢屋架的作用，但在实际设计及施工中，尤 其是对于不规则屋顶，存在较大的难度。 目前日本、欧美等国家在机场、体育馆等大空间建筑 中，普遍使用消防水炮系统，该系统早期常用于码头及大 型露天油库，近年来被越来越多地应用于室内大空间场 所，如日本关西机场、首都体育馆、东莞国际会议中心、 深圳会展中心、天津滨海国际汽车城等。自动消防炮系 统，不仅可以遥感、自控、自锁，可自动对准着火点自动
喷水，而且可与火灾探测系统联动，采用双波段图像火灾自动探测与空间定位补救技术及光截面图像感烟火灾探测技术，可解决大空间火灾报警，具有控制距离远、保护面积大、反应速度快、可靠性高等优点，可远程定点扑灭早期火灾。 国外对消防水炮的研制和应用技术已比较成熟，如日本报知机水炮，设计先进、制做精细、性能优越，但其价格昂贵，每台约100万人民币。国内近年来开始对消防水炮进行研制，上海消防科研所、中国科技大学合肥科大立安安全技术公司等已成功地将消防水炮应用于室内消防。 自动消防水炮联动系统经火灾探测器探测报警并进行图像显示后，通过联动控制器联动，扫描确定着火点坐标，驱动消防水炮对准着火点，并启动消防水泵，通过压力继电器设定的水压值自动开启消防电磁阀喷水灭火。当火灾探测器结束警报时或设定时间内，联动控制器关闭水

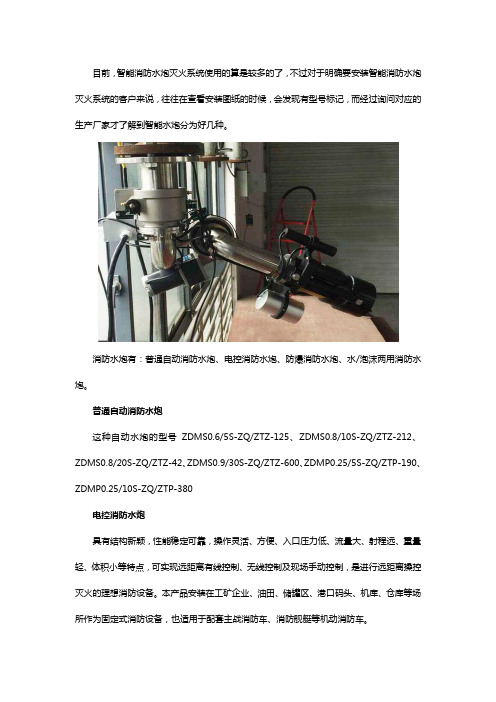

目前，智能消防水炮灭火系统使用的算是较多的了，不过对于明确要安装智能消防水炮灭火系统的客户来说，往往在查看安装图纸的时候，会发现有型号标记，而经过询问对应的生产厂家才了解到智能水炮分为好几种。 消防水炮有：普通自动消防水炮、电控消防水炮、防爆消防水炮、水/泡沫两用消防水炮。 普通自动消防水炮 这种自动水炮的型号ZDMS0.6/5S-ZQ/ZTZ-125、ZDMS0.8/10S-ZQ/ZTZ-212、ZDMS0.8/20S-ZQ/ZTZ-42、ZDMS0.9/30S-ZQ/ZTZ-600、ZDMP0.25/5S-ZQ/ZTP-190、ZDMP0.25/10S-ZQ/ZTP-380 电控消防水炮 具有结构新颖，性能稳定可靠，操作灵活、方便、入口压力低、流量大、射程远、重量轻、体积小等特点，可实现远距离有线控制、无线控制及现场手动控制，是进行远距离操控灭火的理想消防设备。本产品安装在工矿企业、油田、储罐区、港口码头、机库、仓库等场所作为固定式消防设备，也适用于配套主战消防车、消防舰艇等机动消防车。
