8.1自动跟踪定位射流81自动跟踪定位射流灭火系统自动跟踪定位射流灭火装置是针对现代大空间建筑的需要利用自然界的可燃物质在燃烧时所释放出的大量的辐射线，利用红、紫外传感器、计算机、机械传动、用红紫外传感器计算机机械传动远程通讯等技术，通过一整套电子控制电路构成的高度智能化的现代消防。
它可以路构成的高度智能的防以在被保护的三维空间内，全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置迅速准确地瞄准火源，继而自动启泵、开阀，射水灭火，瞬时间即可把刚刚初燃的火源扑灭，确保把火灾的苗头扼灭在初萌状态，真正地做到“防患于未然”！自动寻的喷水灭火系统，具有探测距离远，保护的喷水灭火系统具有探测距离远保护面积大，喷射流量大，灵敏度高，响应速度快，智能化、自动化水平高，灭火时间度快智能化自动化水平高灭火时间短等众多优点，能够极大地消除火灾给人们带来的危害，为保护人民的财产和自身生命安全不再遭受到火灾的困扰。
、系统组成一、系统组成二、工作原理三、系统特点四、适用范围一·系统组成自动跟踪定位射流灭火系统一般由自动消防炮、消防管消防管道、水流指示器、电动阀、检修阀、现场视频CCD、红紫外修阀现场视频红紫外火焰探测器、现场控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等储水池水泵接合器线缆等组成。
系统组成示意图二·工作原理⏹1、当发生火灾时，先由紫外火灾探测器，对火灾进行快速探测分析进行快速探测分析。
⏹2、然后启动自动射流灭火装置水平定位系统，进行水平扫面，确定火源的水平X坐标，随后进入垂直行水平扫面确定火源的水平X坐标定位系统，确定火源的垂直Y坐标，从而实现对火灾的精确定位。
的精确定位⏹3、定位后启动电磁阀（电动阀）喷水灭火，火被扑后火装置自动关闭电磁阀停止火扑灭后，灭火装置自动关闭电磁阀，停止灭火。
⏹4、确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。
全自动跟踪定位消防炮是将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，可以做到全天候自动监测保护范围内的火灾。
全自动跟踪定位消防炮的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力很强大。
一旦发生火灾，水炮立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。
若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。
性能特点：采用双波段红外紫外复合探测技术，发现火情早、准确率高、范围广、无盲点；采用总线制图像传输技术，結合现场彩色图像信号进行远程人工手动控制；可对火源位置进行定点、定位喷水灭火，扑灭早期火灾效率高；现场可通过485总线手动控制消防炮喷嘴的射水方向；满足国标规定的手动、自动及远程手动三种控制方式；带有自动柱状/雾状喷嘴，近跑高喷射雾化，消除下方死角;采用柱状陪水时，覆盖面积广，穿透力强；总线制通讯，耗材少、方便施工，维护简单方便；二次寻的，无需复位，大大缩短了灭火时；可接收其他任何厂家的火灾自动报警系统的联动信号；重量轻，外形尺寸紧凑，大方美观；符合国标G825204-2010《自动追踪定位射流灭火系统》的要求符合CNCA/CTS0014-2010 《自动寻的喷水灭火装置技术规范》的要水南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商。
公司拥有“睿实”自主品牌消防产品，公司秉承“为中国消防炮事业做贡献”的伟大使命，以“产品专业化、服务诚信化、极高性价比”为服务宗旨，致力于打造中国具专业化的消防产品沟通平台！。
共安智能科技有限公司/大空间智能水炮针对现代大空间建筑的消防需要，运用多项高新技术，将计算机、红外和紫外信号处理、通讯、机械传动、系统控制等技术有机地结合在一起，实现了高智能化的现代消防理念。
其主要特点是：全天候主动火灾监控，全方位的主动射水灭火。
当其保护的现场一旦发生火灾，装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。
火灾扑灭后主动关闭阀门、系统复位(监控状态)。
该产品还具有较强的电子电路和机械传动组件的自检能力，可迅速发现故障并报告消防监控中心。
由于系统的维护性能优越，其维护费用较低，灭火装置供水、供电线路简单，有利于工程设计和施工，且主动关闭电磁阀，节省水资源，最大限度降低了火灾现场的水灾危害，具有较高的性价比。
结构组成大空间消防水炮灭火系统主要由中心控制软件、集中控制装置、区域控制装置、消防水炮、控制设备、电动阀门、水流指示器、管道、消防泵组、末端试水装置等组成，在火灾发生时，能自动定位着火点并实施自动喷水灭火。
共安智能科技有限公司/特点1、自动探测报警与自动定位着火点2、控制俯仰回转角和水平回转角动作3、接收其它火灾报警器联动信号4、自动控制、远程手动控制和现场手动控制5、采用图像呈现方式，实现可视化灭6、探测距离远，保护面积大，响应速度快，探测灵度高7、自动定位技术，远程控制定点灭火，减少了扑救过程中造成的损失8、同时具有防火、灭火、监控功能，提高了系统整体的性价比共安智能科技有限公司/9、二次寻的、无需复位，大大缩短了灭火时间适用场所体育馆、会展中心、影剧院、购物中心、候车（机）大厅等人流量大、人员密集的大空间场所，主要针对火灾蔓延速度较慢的场所。
大空间智能水炮的控制原理及过程小型智能消防水炮的控制原理与过程是怎样的？小型智能消防水炮是怎么工作的？这种智能消防水炮这样工作的优势又有哪些呢？带着这一系列问题，下面请看小编对此的解答。
共安智能科技有限公司/深圳共安-全自动跟踪定位消防水炮灭火系统厂家在早几年前关于大空间消防水炮的叫法有很多种，比如ZDMS0.6/5S-GA 喷射型自动跟踪定位射流灭火装置，ZTZ-122自动寻的喷水灭火装置，ZSS-25高空水炮，大空间主动射水灭火装置，大空间智能型主动喷水灭火系统，SSDZ5-LA231微型自动扫描灭火装置，全自动跟踪定位射流消防水炮灭火系统，ZSS-25A自动扫描射水高空水炮灭火装置，大空间自动扫描定位喷水灭火系统，中悬式自动扫描灭火装置等等，但目前国标已经出来统称都是ZDMS0.6/5S-GA自动跟踪定位射流灭火装置，俗称叫做自动消防水炮。
共安智能科技有限公司/ .在2015年之前消防水炮中的自动消防水炮的普遍型号都是老型号为ZTZ开头的常用型号，为了规范消防水炮市场中的自动消防水炮，2015年9月国家进行统一重新认证，规范产品学名及型号，标准学名为“自动跟踪定位射流灭火装置”，标准型号为ZDMS、ZDMP、PSKD前缀开头的型号，产品也被纳入国家强制性认证产品（CCC认证），遗忘不规范局面将会逐步完善。
.ZDMS系列性能ZDMS自动消防炮：具有定位精确、误报率低，灭火效率高、保护面积大、响应速度快的特点，当火灾图像火焰探测器或其他火灾探测器发现火情并报警，信息处理主机立即确定着火区域，同时控制相应区域对应的至少两台消防炮，迅速共安智能科技有限公司/指向着火区域，精确确定着火点，控制相应的消防炮准确对准着火点，并自动启动消防水泵和电动阀，喷水（或泡沫）灭火，火灭后自动停泵、关阀，停止出水。
同时对非火灾区域所造成的损失可减至最小。
ZDMS系列技术参数1、自动消防水炮ZDMS0.6/5S-GA，流量5L/S，压力0.6Mpa，保护半径20-33m 不等，安装高度6-25m2、自动消防水炮ZDMS0.8/10S-GA，流量10L/S，压力0.8Mpa，保护半径37m，安装高度6-25m3、自动消防水炮ZDMS0.8/20S-GA，流量20L/S，压力0.8Mpa，保护半径52m，安装高度6-25m4、自动消防水炮ZDMS0.9/30S-GA，流量30L/S，压力0.9Mpa，保护半径62m，安装高度6-25m5、自动消防水炮ZDMP0.25/5S-GA，流量5L/S，压力0.25Mpa，保护半径6m，安装高度6-15m共安智能科技有限公司/标准型自动扫描射水高空水炮布线（1）水炮到现场区域控制箱：RVV3x1.5(水炮电源线220V)+RVSP2x1.5(水炮控制线）（2）电磁阀到现场区域控制箱：RVV2x1.5(电磁阀电源线）（3）现场区域控制箱到末端试水装置：RVV3x1.5(末端试水装置电源线)+RVSP2x1.5(信号总线)共安智能科技有限公司/（4）现场区域控制箱到消防报警主机：RVV3x2.5(电源线)+RVSP2x1.5(信号总线)+RVSP2x1.5(远程控制线)（5）水炮到消防报警主机：SYV-75-5(视频线)。
1 术语和定义下列术语和定义适用于本标准。
1.1自动跟踪定位射流灭火系统 Auto Seeking And Setting Jet Suppression System 自动跟踪定位射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。
系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。
灭火装置分为自动跟踪定位消防炮灭火装置（以下简称自动消防炮灭火装置）和自动跟踪定位射流灭火装置（以下简称自动射流灭火装置）。
1.2定位时间 Locating Time试验火开始燃烧至系统开始射流的时间。
1.3射流半径 Jet Radius灭火装置至最远喷射落点水平投影的长度或是最大喷洒保护范围的地平面圆形投影的半径。
1.4最大保护半径 Maximum Protection Radius灭火装置至最远喷射落点水平投影的长度的90％或是有效喷洒保护范围的地平面圆形投影的半径。
1.5监控半径 Monitory Radius灭火装置的探测组件至能有效探测的试验火的中心点水平投影的长度。
1.6工作压力 Working Pressure灭火装置额定的出口压力。
2 分类与型号2.1 分类2.1.1 按流量大小可分为：a)额定流量大于16 L/s, 自动消防炮灭火装置；b)额定流量不大于16 L/s, 自动射流灭火装置。
2.1.2 对于自动射流灭火装置，按射流方式可分为：a)射流方式为喷射的,喷射型自动射流灭火装置；b)射流方式为喷洒的,喷洒型自动射流灭火装置。
3 性能要求3.1 外观、结构、水平回转角和俯仰回转角灭火装置外表应无腐蚀、起泡、剥落现象，无明显划痕等机械损伤，紧固部位无松动，其回转机构启动和停止灵活，安全可靠。
水平回转角应不小于180度，最小俯角应不大于-90度，最大仰角应不小于+30度。
3.2 性能参数灭火装置的性能参数应符合表1的规定。
共安智能科技有限公司/消防水炮自动跟踪定位射流灭火装置ZDMS0.8/20S-GAZDMS0.9/30S-GA安装使用说明深圳市共安智能科技有限公司(20L/30L自动消防水炮）概述ZDMS 型自动跟踪定位射流灭火装置（消防水炮），是针对现代大空间建筑的需要利用自然界的可燃物质在燃烧时所释放出的大量的辐射线，利用红、紫外传感器、计算机、机械传动、远程通讯等技术，通过一整套电子控制电路构成的高度智能化的现代消防。
它可以在被保护的三维空间内，全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置迅速准确地瞄准火源，继而自动启泵、开阀，射水灭火，瞬时间即可把刚刚初燃的火源扑灭，确保把火灾的苗头扼灭在初萌状态，真正地做到“防患于未然”！自动寻的喷水灭火系统，具有探测距离远，保护面积大，喷射流量大，灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，能够极大地消除火灾给人们带来的危害，为保护人民的财产和自身生命安全不再遭受到火灾的困扰。
一、系统组成ZDMS 型自动跟踪定位射流灭火系统是由自动消防炮、消防管道、水流指示器、电动阀、检修阀、现场视频CCD、红紫外火焰探测器、现场控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。
二、系统设备安装一，灭火装置管路安装1，灭火装置管路部件安装顺序如下图：如上图安装固定支架，因安装环境不同，固定支架应采用不同的安装方式，请根据现场情况选择最适合的安装样式，安装固定支架的主要目的是防止消防炮全流喷射时后坐力引起的震动和晃动。
供水管路的安装不尽之外应严格按照管路安装规范进行。
2，红紫外火焰探测器的安装每台水炮均配备一只火焰探测器；火焰探测器由万向支架固定在对应水炮同侧 2 米范围内，高度大致等同水炮，黑色探侧面倾斜向保护区域，与水平线呈 45 度左右角度；或安装于保护区域正上方，黑色探测面与保护区域地板保持水平。

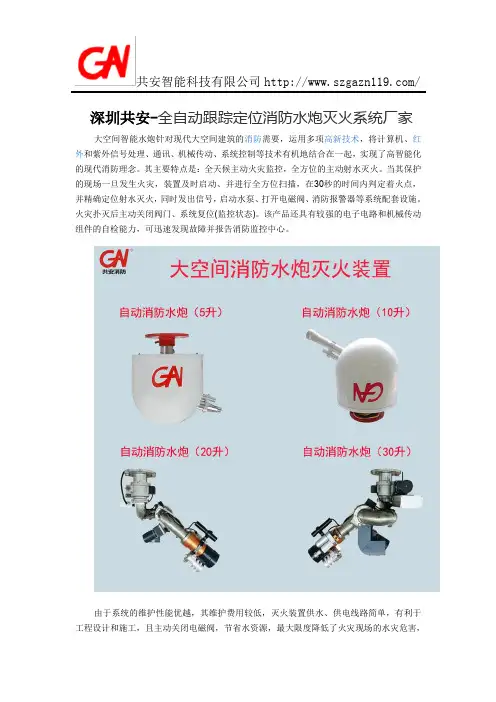

共安智能科技有限公司/深圳共安-全自动跟踪定位消防水炮灭火系统厂家大空间智能水炮针对现代大空间建筑的消防需要，运用多项高新技术，将计算机、红外和紫外信号处理、通讯、机械传动、系统控制等技术有机地结合在一起，实现了高智能化的现代消防理念。
其主要特点是：全天候主动火灾监控，全方位的主动射水灭火。
当其保护的现场一旦发生火灾，装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。
火灾扑灭后主动关闭阀门、系统复位(监控状态)。
该产品还具有较强的电子电路和机械传动组件的自检能力，可迅速发现故障并报告消防监控中心。
由于系统的维护性能优越，其维护费用较低，灭火装置供水、供电线路简单，有利于工程设计和施工，且主动关闭电磁阀，节省水资源，最大限度降低了火灾现场的水灾危害，具有较高的性价比。
共安智能科技有限公司/结构组成大空间消防水炮灭火系统主要由中心控制软件、集中控制装置、区域控制装置、消防水炮、控制设备、电动阀门、水流指示器、管道、消防泵组、末端试水装置等组成，在火灾发生时，能自动定位着火点并实施自动喷水灭火。
特点1、自动探测报警与自动定位着火点2、控制俯仰回转角和水平回转角动作3、接收其它火灾报警器联动信号4、自动控制、远程手动控制和现场手动控制5、采用图像呈现方式，实现可视化灭6、探测距离远，保护面积大，响应速度快，探测灵度高7、自动定位技术，远程控制定点灭火，减少了扑救过程中造成的损失8、同时具有防火、灭火、监控功能，提高了系统整体的性价比9、二次寻的、无需复位，大大缩短了灭火时间适用场所体育馆、会展中心、影剧院、购物中心、候车（机）大厅等人流量大、人员密集的大空间场所，主要针对火灾蔓延速度较慢的场所。
大空间智能水炮的控制原理及过程小型智能消防水炮的控制原理与过程是怎样的？小型智能消防水炮是怎么工作的？这种智能消防水炮这样工作的优势又有哪些呢？带着这一系列问题，下面请看小编对此的解答。
共安智能生产的ZDMS0.6/5S-SS30自动跟踪定位射流灭火装置系统消防水炮是以自然界可燃物在燃烧时所释放出大量的红-紫外辐射为目标，采用一种对此种红-紫外敏感的电子组件，对火灾进行非接触、远距离、主动接收式的探知，并将其转化为电信号，然后通过一套自动化的控制电路，驱动柱型射水灭火装置的水平和垂直旋转机构，快速准确地瞄准火源，继而自动启泵、开阀，把灭火剂准确无误地喷向目标，瞬间把刚刚燃烧的火扑灭。
由于发现及时、寻的准确、出剂迅速、威力巨大，确保把火苗及时地扼杀在初萌状态，真正地做到防患于未然。
自动跟踪定位射流灭火装置按不同的流量划分可分为5L,10L,20L,30L 四种不同规格。
20L和30L装置由自动寻的柱形射水灭火装置和前端火灾探测器构成，而5L和10L装置前端火灾探测器集成在自动跟踪定位射流灭火装置内部。
产品特点：可实现自动探测报警并自动定位着火点可与其他火灾报警器实现联动具有自动控制、远程手动控制和现场手动控制功能采用图像技术，实现可视化灭火探测距离远，保护面积大，响应速度快，探测灵敏度高自动定位，远程定点灭火，减少了扑救过程中造成的损失系统可同时具有防火、灭火、监测功能，提高了系统的可靠性。
自动跟踪定位射流灭火装置消防水炮系统组成：是由自动消防水炮、消防管道、水流指示器、电动蝶阀、检修阀、现场视频CCD、红紫外火焰探测器、现场控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制按钮、视频图像记录仪、消防水泵、储水池、水泵接合器及线缆组成。
主要技术参数型号参数 ZDMS0.6/5S-SS30流量（L/S） 5额定工作压力(MPa) 0.6大工作压力(MPa) 0.8大保护半径（m） 30监测半径（m）30定位时间（s）≤30入口法兰DN50喷雾角度≥110°水平旋转角度0 ~ 360°（可调整设定）垂直旋转角度-90°~ +35°（可调整设定）工作电压 DC24 V环境温度 -10°~ +50°相对湿度≤95%RH（40±2℃）安装方式吊装应用场所大型商场、会议厅、影剧院、体育馆等人流密集的公告场所，机场、火车站、汽车站、码头等交通场所，大型仓库、生产车间等工业场所。

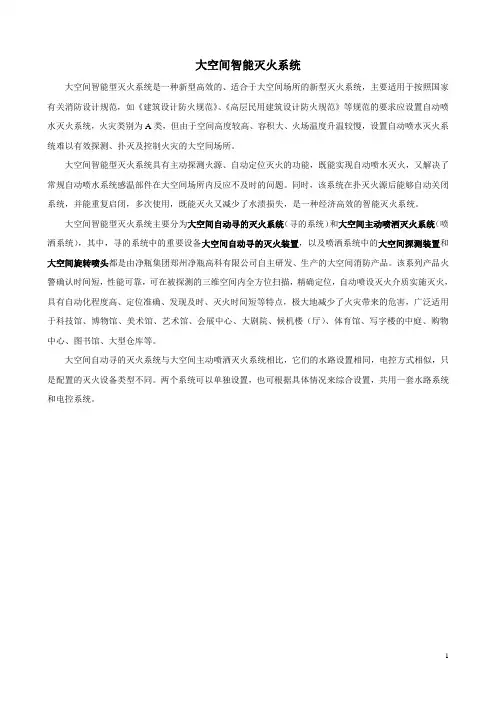

大空间智能灭火系统大空间智能型灭火系统是一种新型高效的、适合于大空间场所的新型灭火系统，主要适用于按照国家有关消防设计规范，如《建筑设计防火规范》、《高层民用建筑设计防火规范》等规范的要求应设置自动喷水灭火系统，火灾类别为A类，但由于空间高度较高、容积大、火场温度升温较慢，设置自动喷水灭火系统难以有效探测、扑灭及控制火灾的大空间场所。
大空间智能型灭火系统具有主动探测火源、自动定位灭火的功能，既能实现自动喷水灭火，又解决了常规自动喷水系统感温部件在大空间场所内反应不及时的问题。
同时，该系统在扑灭火源后能够自动关闭系统，并能重复启闭，多次使用，既能灭火又减少了水渍损失，是一种经济高效的智能灭火系统。
大空间智能型灭火系统主要分为大空间自动寻的灭火系统（寻的系统）和大空间主动喷洒灭火系统（喷洒系统），其中，寻的系统中的重要设备大空间自动寻的灭火装置，以及喷洒系统中的大空间探测装置和大空间旋转喷头都是由净瓶集团郑州净瓶高科有限公司自主研发、生产的大空间消防产品。
该系列产品火警确认时间短，性能可靠，可在被探测的三维空间内全方位扫描，精确定位，自动喷设灭火介质实施灭火，具有自动化程度高、定位准确、发现及时、灭火时间短等特点，极大地减少了火灾带来的危害，广泛适用于科技馆、博物馆、美术馆、艺术馆、会展中心、大剧院、候机楼（厅）、体育馆、写字楼的中庭、购物中心、图书馆、大型仓库等。
大空间自动寻的灭火系统与大空间主动喷洒灭火系统相比，它们的水路设置相同，电控方式相似，只是配置的灭火设备类型不同。
两个系统可以单独设置，也可根据具体情况来综合设置，共用一套水路系统和电控系统。
第一章 大空间自动寻的灭火系统一、系统组成 大空间自动寻的灭火系统主要由两部分组成。
1、火灾探测报警部分主要由ZXDS 0.6/5-JP 大空间自动寻的灭火装置探测组件部分、电源信号模块、声光报警器、区域控制箱、集中控制柜、电源装置等组成。
2、供水给水部分主要由ZXDS 0.6/5-JP 大空间自动寻的灭火装置机械总成、模拟末端试水装置、电磁阀、水流指示器、信号阀、手动阀、止回阀、高位水箱或气压稳压装置、供水管网、水泵组、水泵控制器、压力表等组成。

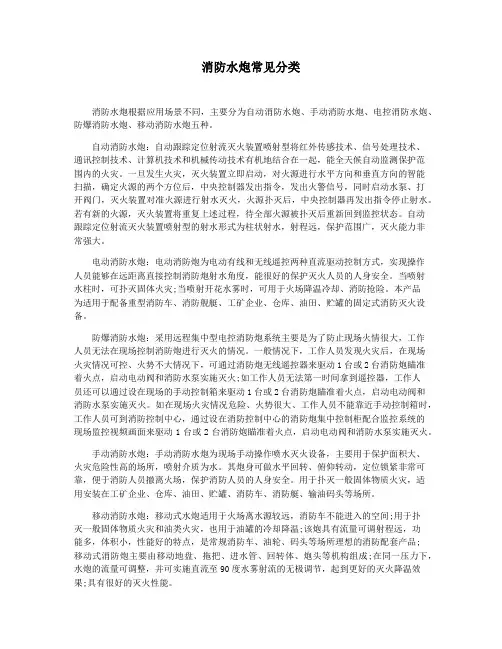

消防水炮常见分类消防水炮根据应用场景不同，主要分为自动消防水炮、手动消防水炮、电控消防水炮、防爆消防水炮、移动消防水炮五种。
自动消防水炮：自动跟踪定位射流灭火装置喷射型将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾。
一旦发生火灾，灭火装置立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。
若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。
自动跟踪定位射流灭火装置喷射型的射水形式为柱状射水，射程远，保护范围广，灭火能力非常强大。
电动消防水炮：电动消防炮为电动有线和无线遥控两种直流驱动控制方式，实现操作人员能够在远距离直接控制消防炮射水角度，能很好的保护灭火人员的人身安全。
当喷射水柱时，可扑灭固体火灾;当喷射开花水雾时，可用于火场降温冷却、消防抢险。
本产品为适用于配备重型消防车、消防舰艇、工矿企业、仓库、油田、贮罐的固定式消防灭火设备。
防爆消防水炮：采用远程集中型电控消防炮系统主要是为了防止现场火情很大，工作人员无法在现场控制消防炮进行灭火的情况。
一般情况下，工作人员发现火灾后，在现场火灾情况可控、火势不大情况下，可通过消防炮无线遥控器来驱动1台或2台消防炮瞄准着火点，启动电动阀和消防水泵实施灭火;如工作人员无法第一时间拿到遥控器，工作人员还可以通过设在现场的手动控制箱来驱动1台或2台消防炮瞄准着火点，启动电动阀和消防水泵实施灭火。
如在现场火灾情况危险、火势很大、工作人员不能靠近手动控制箱时，工作人员可到消防控制中心，通过设在消防控制中心的消防炮集中控制柜配合监控系统的现场监控视频画面来驱动1台或2台消防炮瞄准着火点，启动电动阀和消防水泵实施灭火。
手动消防水炮：手动消防水炮为现场手动操作喷水灭火设备，主要用于保护面积大、火灾危险性高的场所，喷射介质为水。
共安智能科技有限公司/共安智能生产的大空间自动跟踪定位消防水炮射流灭火装置是由消防炮体、信号处理器、电磁阀、现场手动控制盘、联动控制主机组成。
型号分别有：ZDMS0.6/5S-GA ZDMS0.8/10S-GA ZDMS0.8/20S-GA ZDMS0.9/30S-GA等，它结合微控技术、红外/紫外传感探测技术、机械转动控制技术、图像传输技术，自动寻找着火点精确定位并有效快速扑灭火源；根据着火点远近自动进行直流柱状或喷雾散花式射水，有效灭火的同时，又能保护到人身及财产安全；具有现场手动操作控制及图像显示功能；可根据其他消防报警系统的联动信号进行强制启动探测火源；采用红外/紫外双波段探测技术在有效探测火源的同时提高环境干扰的能力；并可进行地面灵敏度参数设置及调试。
ZDMS全自动跟踪定位射流灭火装置消防水炮将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾。
一旦发生火灾，灭火装置立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。
若有新的火源，灭火装置将重复上述过程，共安智能科技有限公司/待全部火源被扑灭后重新回到监控状态。
5L/S～10L/S全自动跟踪定位射流灭火装置的射水形式为柱状射水，射程远，保护范围广，灭火能力非常强大。
性能特点：◆采用双波段红外紫外复合探测技术，发现火情早、准确率高、范围广、无盲点；◆可对火源位置进行定点、定位喷水灭火，扑灭早期火灾效率高；◆现场可通过485总线手动控制灭火装置喷嘴的射水方向；◆采用总线制图像传输技术，结合现场彩色图像信号进行远程人工手动控制；◆采用激光照射原理，独家可实现无需射水即可检测灭火装置射水是否准确；◆满足国标规定的手动、自动及远程手动三种控制方式；◆总线制通讯，耗材少，方便施工，维护简单方便；◆二次寻的、无需复位，大大缩短了灭火时间；◆可接收其他任何厂家的火灾自动报警系统的联动信号；◆重量轻，外形尺寸紧凑，大方美观。
大空间主动喷水灭火系统及自动寻的智能消防炮设计和应用说明书佛山市南海天雨智能灭火装置有限公司前言南海天雨智能灭火装置有限公司是一家集研制开发、生产、销售及安装服务于一体的高科技消防企业，本公司研制开发成功的大空间智能型主动喷水灭火装置及自动寻的智能消防炮系统，不同于传统的自动喷淋灭火装置，其灭火性能在国内、国际上处于领先地位，并已批量投放市场，在国内外很多项工程中应用，得到公安部消防局、各地消防部门、设计部门及广大用户好评，产生了良好的社会效益。
本公司已经通过了ISO9001:2000质量管理体系认证，其产品均通过了国家消防质量监督检验中心的型式检验，获得了《型式检验报告》，并以天雨产品的技术性能、技术指标为基础编写了广东省标准《大空间智能型主动喷水灭火系统设计规范》。
南海天雨智能灭火装置有限公司秉承“精诚团结，拼搏进取”的企业精神，以“质量取信于人，信誉联络于人，服务感动于人”的服务宗旨，坚持走“以人为本，科技领先“的经营方向，以“一流的技术，一流的设备，一流的产品，一流的服务”为经营理念，面向国内外市场，领先时代潮流，与广大用户携手合作，共创消防事业的美好明天！截止目前，天雨公司生产的大空间主动型灭火装置已经在众多的工程中得到成功应用。
从中我们深刻体会到工程设计部门对大空间主动喷水灭火系统（特别是电控系统）的具体设计还存在许多疑问和不解的地方。
这一方面是由于大空间智能型消防产品出现的时间较晚，另一方面也是由于相应的产品及设计资料不健全。
本设计手册是在充分参考了已经完工的工程实际情况的基础上，以大空间主动喷水灭火系统的电控系统为重点，详细介绍了天雨公司生产的各类大空间主动喷水灭火装置及自动寻的智能消防炮的主要技术指标、工程安装指导、系统组成及其主要部件、设计举例等内容。
至于水路系统部分，建议各级设计部门参考相应的国家或地方规范执行。
本手册全面详实，图文并茂，可作为大空间智能型主动喷水灭火系统应用设计的参考资料使用。
共安智能科技有限公司/第一节概述红外线自动寻的消防炮灭火系统利用可燃物质燃烧时、包括隐燃、辐射的红外线为探测对象、在被监测的三维空间内全方位探测扫描、准确定位后、自动喷射灭火介质实施灭火、具有自动化程度高、灭火时间短、可靠性高、探测距离远、保护面积大、响应速度快、灵敏度高、无盲区、无死角、误报率低的特点。
极大地减少火灾带来的危害、使国家财产和人民的生命得到有效的保障。
第二节红外线自动寻的消防炮灭火系统原理1、消防炮灭火系统的组成��一�红外线自动寻的火灾探测报警系统�二�红外线自动寻的消防炮灭火系统�三�红外线自动寻的消防炮信息处理主机共安智能科技有限公司/�四�实时视频监控录相系统�五�消防炮给水系统�六�与其它消防联动设备接口2、消防炮灭火过程简述红外线自动寻的消防炮探测装置是由红外光学系统和特种红外传感元件组成的、它以火源发出的红外线辐射为探测对象、把红外辐射强弱变化转化为电信号、经过放大、滤波、科学的火灾算法处理后输出带地址的火灾报警信息。
红外线自动寻的消防炮探测装置探测半径达80米以上、在此范围内、一旦有火灾发生、立即向信息处理主机发出火灾报警信号。
启动此区域最近两台消防水炮灭火装置实施扫描定位灭火。
如果此时发现不能联动等异常现象、对应消防炮灭火装置会自动启动定位扫描。
共安智能科技有限公司/消防炮的炮体上安装有水平方位探测装置和垂直方位探测装置、消防炮接到信息处理主机启动后、开始水平3600旋转,进行水平方向的定位、定位完成后、启动现场声光报警、上传定位、二次火灾确认结束信号、信息处理主机自动启动消防水泵、消防炮自动开始垂直方向的定位。
共安智能科技有限公司/消防水炮在水平定位结束后、启动垂直扫描机构、开始垂直方向上定位扫描。
垂直探测装置装在消防炮口上、在扫描到火源时、向消防水炮CPU发出三次火灾确认信号、CPU接到确认信号后、经喷射曲线修正计算、把消防炮口调整到正确位置后、打开阀门、实施灭火。
大空间智能灭火装置、消防水炮、大空间水炮是一个适应现代化要求,独辟蹊径的高科技消防水炮产品，科技含量高，高度智能灭火。
不但填补了国内外消防产品的空白，还成为目前最理想的升级换代的高智能消防产品。
智能消防水炮是机电一体化产品，发现火情，经微处理器的逻辑分析后，调整装置喷嘴定点喷水灭火。
因而该装置具有探测及时、定位准确、射流密集、自动启闭，作用范围大等特点。
消防水炮特点(1)消防水炮采用双功能红外紫外复合探测传感信号处理技术。
可以主动早期发现火源，并能有效识别真假火源;经过微处理器根据精密的射水数学模型，软件数字化处理技术和自动控制技术处理后，使消防水炮定位非常精确和射柱相当精准;并且能有效地抑制阳光和普通照明灯光。
极大地降低了误报率。
(2)具有视频定位功能。
留有CAN总线接口同火灾报警控制器联网使用，并配合视频进行定位以达到远程控制的目的。
(3)具有激光定位检测功能，可以准确指示火源的方向是否正确。
(5)装置结构设计为双喷水嘴，射水覆盖面积大，更有效地包容起着点。
(6)机械驱动采用航空专用步进电机，器件为工业以上标准，使水炮扫描定位更加精确可靠。
(7)装置配有快接法兰，安装非常方便。
大空间智能灭火是一种新型大空间自动扫描定位喷水灭火装置。
消防水炮集火灾探测和灭火功能于一体，能自动调整喷水嘴对准火点，具有自动探测火灾、自动发出报警、联动设备控制等信号的功能。
适用范围：工厂车间、仓储物流展览建筑：会展中心、展览馆等；体育建筑：体育比赛场馆、训练场馆等；康复建筑：大型医院、疗养院、康复中心等；办公建筑：大型办公楼、写字楼、商务大厦等；文化建筑：文化中心、博物馆、图书馆、艺术馆等；商业建筑：大型商场、超级市场、购物中心、室内商业街等；工业建筑：大型工业厂房及库房，生产、贮存A类物品的建筑；排演建筑：歌舞剧院、音乐厅、电影院、礼堂、纪念堂、殡仪馆等；客运建筑：机场、火车站、汽车站、码头等客运站的旅客候机。
深圳市共安智能科技有限公司成立于1995年，注册资金1368万元，公司现拥有深圳大工业区标准厂房建筑面积10000多平方米，以及各种先进的生产设备，精良的制造工艺，现代化的检测和试验中心。
ZDMS0.6/5S-GA大空间自动跟踪定位射流灭火装置消防水炮（以下简称灭火装置）是我公司生产的自动跟踪定位射流灭火装置的一种，是集火灾报警、灭火于一体的新一代高科技消防自动灭火产品，特别适用于高大空间场所的灭火需要。
该灭火系统具备较高的智能，它将计算机技术、红外、紫外传感技术、信号处理及判别技术、通信技术、机电控制自动化技术有机结合起来，具有完成全方位监控、探测火灾、定位判定火源、启动系统、定位射水灭火、持续喷水、停水或重复启闭喷水等全过程的控制能力。
同时，由该系统组成的“自动跟踪定位射流灭火系统”区别于“自动喷水灭火系统”，其灭火过程不需依赖手工操作，喷头开启也不需要依赖周围环境温度的升高，具有主动判定火灾、定位及开启的能力。
整个系统从发现火灾、火灾确认、启动系统、射水灭火至灭火后停止射水的全过程都是主动完成的。
当监控范围内发生火情时，该灭火系统能迅速捕捉到火灾信息，在短时间内喷洒灭火，定位准确、灭火剂使用率
高，灭火后自动停水，不会造成大量水渍污染甚至火灾后的水灾。
如果火灾复燃，该系统会重新启动，循环灭火，灭火于萌芽状态。
该产品的诞生为高大空间场所的有效灭火提供了完美的解决方案，产品技术达到世界领先。
在消防工程使用中该灭火系统与传统自动喷水灭火系统比较，综合造价可降低30％左右，是当今消防工程采用灭火设备的首选产品。
由于该产品安装简单、工期短、外型美观，也是对具有火灾隐患工程进行整改采用的最理想产品。
自动跟踪定位射流灭火装置工作时对监控范围内的火灾进行监测，当有火灾发生时，该灭火装置自动启动寻火，通过垂直和水平扫描在25秒内完成扫描定位，发出声光报警信号并输出火警信号，通过配接的火灾报警管理主机、现场控制箱等火灾报警装置启动消防泵、打开灭火装置前端的电磁阀使水通过灭火装置的射水管喷出，对着火点实施定位喷水灭火，喷水方式为柱状喷水，喷水面在着火点周围形成矩形洒水面。
灭火装置在发出火警信号100秒（1秒-600秒可设置）后停止火警信号，此时控制系统关闭水泵、电磁阀停止喷水。
灭火装置继续检测火源，如果火源没有熄灭将再次定位执行喷水灭火操作。
如果火源熄灭灭火装置将自动复位。
大空间自动消防水炮特点：
