石灰、粉煤灰稳定碎石 配合比设计说明

二灰碎石基层技术指标
（1）原材料基本要求：
二灰碎石基层所用的石灰、粉煤灰、碎石等原材料均需满足交通部2000 年6 月颁发布的《公路路面基层施工技术规范》JTJ 034—2000(以下简称规范)中的有关规定。

①、石灰：石灰质量应符合（规范）表4.2.2 规定的Ⅲ级消石灰或生石灰的技术指标，并应尽量缩短石灰的存放时间。

石灰应在使用前7～10 天充分消解，消解后的石灰应保持一定的湿度，但也不能过湿成团，消石灰应过孔径10mm 的筛，并尽快使用。

②、粉煤灰：粉煤灰中SiO2、Fe2O3 和Al2O3 的总含量应大于70%，粉煤灰的烧失量不应超过20%；粉煤灰的比表面积宜大于2500cm2/g。

粉煤灰应是火力发电厂的副产品。

③、集料：
机动车道：集料的最大粒径不应超过31.5mm，其颗粒组成应符合《公路沥青路面设计规范》表6.1.9 中2 号级配的范围。

集料压碎值不大于30%。

（2）二灰碎石混合料的配合比及质量控制指标
①、二灰碎石混合料的配合比为：石灰：粉煤灰：碎石=6:12:82(重量比)
②、开工前应按设计提供的二灰集料混合料的配比及所选用的材料通过试验来确定其最佳含水量和最大干密度（用重型击实试验法），并在施工中严格控制。

③二灰碎石7 天无侧限抗压强度及压实度应符合下表要求。

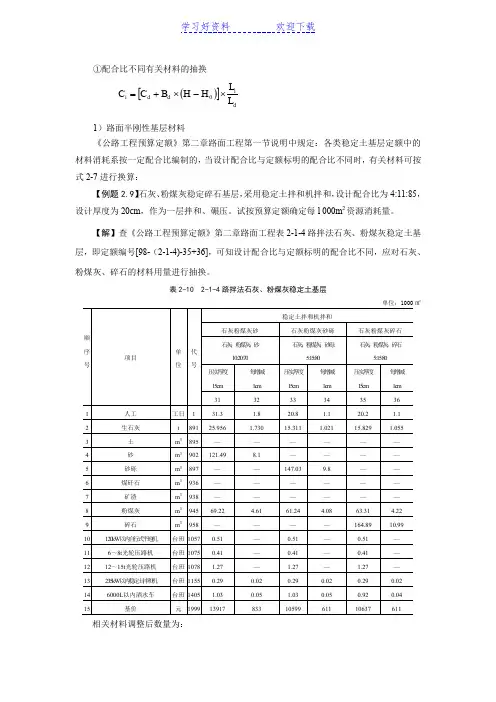

①配合比不同有关材料的抽换1）路面半刚性基层材料《公路工程预算定额》第二章路面工程第一节说明中规定：各类稳定土基层定额中的材料消耗系按一定配合比编制的，当设计配合比与定额标明的配合比不同时，有关材料可按式2-7进行换算：【例题2.9】石灰、粉煤灰稳定碎石基层，采用稳定土拌和机拌和，设计配合比为4:11:85，设计厚度为20cm ，作为一层拌和、碾压。

试按预算定额确定每l 000m 2资源消耗量。

【解】查《公路工程预算定额》第二章路面工程表2-1-4路拌法石灰、粉煤灰稳定土基层，即定额编号[98-（2-1-4)-35+36]，可知设计配合比与定额标明的配合比不同，应对石灰、粉煤灰、碎石的材料用量进行抽换。

表2-10 2-1-4路拌法石灰、粉煤灰稳定土基层单位：1000㎡顺序号项目单位代号稳定土拌和机拌和石灰粉煤灰砂石灰粉煤灰砂砾石灰粉煤灰碎石石灰：粉煤灰：砂10:20:70石灰：粉煤灰：砂砾5:15:80石灰：粉煤灰：碎石5:15:80压实厚度 15c m 每增减 1c m 压实厚度 15c m 每增减 1c m 压实厚度 15c m 每增减 1c m 3132 33 34 35 36 1 人工 工日 1 31.3 1.8 20.8 1.1 20.2 1.1 2 生石灰 t89125.956 1.730 15.311 1.021 15.829 1.055 3 土 m 3 895 — — — — — — 4 砂 m 3 902 121.49 8.1 — — — — 5 砂砾 m 3 897 — — 147.03 9.8 — — 6 煤矸石 m 3 936 — — — — — — 7 矿渣 m 3 938 — — — — — — 8 粉煤灰 m 3 945 69.22 4.61 61.24 4.08 63.31 4.22 9 碎石m 3 958 — — — — 164.89 10.99 10 120k W 以内自行式平地机 台班 1057 0.51 — 0.51 — 0.51 — 11 6～8t 光轮压路机 台班 1075 0.41 — 0.41 — 0.41 — 12 12～15t 光轮压路机 台班 1078 1.27 — 1.27 — 1.27 — 13 235k W 以内稳定土拌和机 台班 1155 0.29 0.02 0.29 0.02 0.29 0.02 14 6000L 以内洒水车台班 1405 1.03 0.05 1.03 0.05 0.92 0.04 15基价元 1999139178331059961110637611相关材料调整后数量为：()[]did d i L L H H B C C ⨯-⨯+=0石灰：[15.829 + 1.055×（20-15)]×54=16.883t粉煤灰：[63.31 +4.22×（20-15)]×1511=61.90m 3 碎石：[164.89 +10.99×（20-15)]×8085=233.58m 3 根据预算定额第二章第一节说明中第1条“各类稳定土基层、级配碎石、级配砾石基层的压实厚度在15cm 以内，填隙碎石一层的压实厚度在12cm 以内，垫层、其他种类的基层和底基层压实厚度在20cm 以内，拖拉机、平地机、压路机台班消耗按定额数量计算。

石灰、粉煤灰稳定碎石配合比设计一、设计依据：1．《公路路面基层施工技术规范》（JTJ034—2000）2．《公路工程质量检验评定标准》（JTG F80/1-2004）3．《招标文件范本》中有关规定4．《公路土工试验规程》（JTJ051—93）5．《公路工程无机结合料稳定材料试验规程》（JTJ057—94）6．《公路工程集料试验规程》（JTJ058—2000）二、工程施工要求1、强度等级：大于0.9Mpa2、工程部位：基层3、压实度：≥98%4、拌和方式：厂拌三、原材料选定1、石灰：产地临淄南仇、消石灰有效钙镁含量≥55%2、粉煤灰：滨州魏桥电厂3、碎石：产地淄博文登4、水泥：产地莱芜连云水泥有限公司 P.O32.5级5、水：洁净的饮用水四、设计过程1、加入水泥配备不同剂量二灰土石灰：粉煤灰：碎石：水泥=4：11：85：1.5石灰：粉煤灰：碎石：水泥=5：12：83：1.5石灰：粉煤灰：碎石：水泥=6：14：80：1.52、分别确定最佳含水量、最大干密度3、按规定压实度、最佳含水量和最大干密度制备试件，在规定温度下保湿养生6d浸水24h后，按《公路工程无机结合料稳定材料试验规程》（JTJ057-94）进行无侧限抗压强度试验。

五、试验结果汇总灰剂量为的石灰、粉煤灰稳定碎石配比，养护6天、饱水1天抗压强度平均值为1.84Mpa, Rc0.95=1.6Mpa, 拟用于施工。

采用厂拌法施工时，工地实际采用灰剂量宜为5.5%4、加入水泥配备二灰土石灰：粉煤灰：碎石：外掺水泥=5、分别确定无延时、延时小时的最佳含水量、最大干密度6、按规定压实度、最佳含水量和最大干密度制件，在规定温度下保湿养生6天，侵水24h后，按《公路工程无机结合料稳定材料试验规程》（JTJ057-94）进行无侧限抗压强度试验。

六、延时试验结果汇总灰剂量为1号的石灰、粉煤灰稳定碎石配比，养护6天、饱水1天抗压强度平均值为 Mpa,Rc0.95= Mpa，拟用于施工。

⼆灰碎⽯施⼯⽅案⽯灰粉煤灰碎⽯基层采⽤稳定⼟⼚拌设备拌和，摊铺机摊铺。

⼆灰结⽯配合⽐(重量⽐)为：⽯灰∶粉煤灰∶碎⽯=6∶12∶82。

1、材料准备（1）⽯灰：使⽤符合Ⅲ级以上技术指标的消⽯灰，存放时间不得⼤于1个⽉，应尽量缩短⽯灰的存放时间，如存放时间过长，应采取覆盖封存措施，妥善保管。

（2）粉煤灰：采⽤湿粉煤灰，含⽔量不⼤于35%，粉煤灰中SiO2、AL2O3和Fe2O3的总含量应⼤于70%，烧失量不⼤于20%，⽐⾯积宜⼤于2500cm2/g。

使⽤时应将凝固的粉煤灰块打碎或过筛。

粉煤灰中不准含有树根、杂草等杂质。

（3）碎⽯：采⽤最⼤粒径不超过37.5mm(⽅孔筛)、压碎值不⼤于35%、针⽚状含量⼩于12%，颗粒组成符合技术规范要求的洁净碎⽯。

为了保证集料清洁，集料场地按规范要求进⾏硬化。

（4）⽔：洁净不含有害物质。

2、混合料组成设计（1）按照《公路路⾯基层施⼯技术规范》（JTJ034—2000）有关规定进⾏混合料的组成设计。

7天⽆侧限抗压强度符合图纸要求。

（2）按照《公路⼯程⽆机结合料稳定材料试验规程》（JTJ057-94）在⼆灰碎⽯施⼯前取有代表性的样品进⾏⼀系列试验；①颗粒分析。

②压碎值试验。

③⽯灰有效钙和氧化镁含量。

④收集或试验粉煤灰的化学成份、细度和烧失量。

通过重型击实试验，确定⼆灰碎⽯的最佳含⽔量和最⼤⼲密度。

3、准备下承层⼆灰碎⽯施⼯前，对下承层进⾏彻底清扫，清除各类杂物及散落材料，⽤⼟培好路肩，⼆灰碎⽯摊铺时，要保证下承层表⾯湿润。

4、拌和拌和设备采⽤⼀台300t/h强制式稳定粒料拌和机，且拌和机配有4个料⽃。

拌和设备采⽤电脑控制，能够准确控制各种材料的数量，保证配料精确，设备性能良好。

（1）粉煤灰、⽯灰应保持合适的含⽔量，要特别注意不准含⽔量过⼤造成结块、拌和时计量失准。

⾬季施⼯粉煤灰、⽯灰要采取覆盖措施。

（2）集料满⾜级配要求，拌和机料仓和拌缸前筛⼦均能剔除超粒径⽯料。

若采⽤0～31.5的混合⽯料，上料时必须码成⼤堆掺和均匀后上料，不准有明显的离析现象，随时对集料进⾏筛分，及时调整材料的配⽐。

浅析石灰粉煤灰稳定碎石基层配合比设计及施工要点浅析石灰粉煤灰稳定碎石基层配合比设计及施工要点摘要：本文介绍了道路工程的石灰粉煤灰稳定碎石基层的配合比设计，其中包括原材料的采集要求和配合比的设计，介绍了施工方法中的厂拌法，以及石灰粉煤灰稳定碎石基层施工注意的问题。

关键字：石灰粉煤灰稳定碎石；配合比设计；要点；一、引言随着道路交通的发展，以石灰土为基层的城市道路越来越不适应其需要，石灰粉煤灰稳定基层碎石是一种半刚性基层。

具有承载力强，刚度大，水稳定性好等特点，已经得到广泛应用。

鉴于石灰粉煤灰稳定碎石结构的诸多优点，根据设计要求，依照我国公路路面施工技术规范，本文介绍了道路工程的石灰粉煤灰稳定碎石基层的配合比设计，其中包括原材料的采集要求和配合比的设计，介绍了施工方法中的厂拌法，以及石灰粉煤灰稳定碎石基层施工注意的问题。

二、石灰粉煤灰稳定碎石材料要求（一）石灰：按粉煤灰石灰类道路基层施工及验收规程（CJJ4-97）标准，可以使用钙石灰和镁石灰，适当时可使用磨细的生石灰。

生石灰的氧化钙和氧化镁总含量＞60%，消石灰中的氧化钙和氧化镁总含量＞50%。

1．氧化钙的测定：利用石灰中的氧化钙能与蔗糖的相溶性，同时，它与盐酸相互作用可产生蔗糖钙；同样，可以采用而氧化镁与蔗糖的化学反应原理测定氧化钙的成份含量。

根据盐酸溶液的配制标准和标定，根据化学反应原理及应用公式：232222Na CO HCL NaCL H O CO +-++↑。

根据此化学方程，其中当量浓度值（N ）：21QN n =⨯-（V 为盐酸的消耗量）。

若N>0.5，则要控制加蒸馏水的量 (21)V V N =⨯⨯-水。

△V 水为加水量（ml ），N 为己配的盐酸溶液的当量浓度，V 为己配盐酸标准溶液的量（ml ） 氧化钙的计算公式：0.028100N VG⨯⨯⨯，其中，N 为当量浓度，V 为盐酸溶液的体积，G 为石灰总质量。

2．氧化镁的测定：利用EDTA 滴定法测定氧化镁含量。

注册土木工程师（道路工程）考试：2022专业案例真题模拟及答案(4)共285道题1、已知随机变量X的一组观测数据为：32，45，77，28，59，则该随机变量的变差系数最接近下列哪一项？（）（单选题）A. 0.38B. 0.42C. 0.48D. 0.52试题答案：B2、某三级公路（v＝40km/h），位于一般地区，某平曲线位于纵坡为7%的陡坡路段，平曲线超高坡度为最大值，其最大合成坡度最接近下列哪个选项？（）（单选题）A. 9.88%B. 10.63%C. 11.52%D. 12.21%试题答案：B3、石灰粉煤灰碎石基层，设计配合比为石灰∶粉煤灰∶碎石＝4∶11∶85，设计压实厚度为18cm。

预算定额1000m2石灰粉煤灰碎石的主材消耗量见下表。

则粉煤灰调整后的数量应为多少？（）题2表石灰粉煤灰稳定类（单位：1000m3）（单选题）A. 46.427m3B. 55.711m3C. 86.332m3D. 103.595m3试题答案：B4、某路面工程用桶装石油沥青，调查价格为5000元/t，运价1.2元/t·km，装卸费为24.0元/t，运距80km，回收沥青桶按200元/t计，场外运输损耗率为3%，采购及保管费率2.5%，材料毛重系数1.17。

则石油沥青的预算价格为多少？（）（单选题）A. 5110.20元/tB. 5226.98元/tC. 5534.87元/tD. 5891.62元/t试题答案：B5、某污水排水管线工程，基础埋深5m，管沟边的人行天桥基础埋深3m，管沟开挖宽度1m，土壤内摩擦角300，管线中心距天桥基础水平距离应大于下列哪个选项？（）（单选题）A. 2.5mB. 3.18mC. 3.96mD. 4.62m试题答案：C6、某公路路堤位于软土地区，路基中心高度为3.5m，路基填料重度为20kN/m3，填土速率约为0.04m/d。

路线地表下0～2.0m为硬塑黏土，2.0～8.0m为流塑状态软土，软土不排水抗剪强度为18kPa，路基地基采用常规预压方法处理，用分层总和法计算的地基主固结沉降量为20cm。

公路预算各类稳定土配合比的换算
在做预算的时候，通常会遇到配合比的换算，现在有软件可以轻松做换算好，不用我们自行计算。

但是考试或者面试的时候，也许会遇到这样的问题，怎么计算配合比，有时候让人很头痛。

各类稳定土基层定额中中的材料消耗系按一定的配合比编制的，当设计配合比与定额标明的配合比不同时，有关材料可按正式进行换算：
C i=[C d+B d x(H-H0)]x(L i/L d)
其中：Ci 按设计配合比换算后的材料数量
C d 定额中基本压实厚度的材料数量（查定额可得）
B d 定额中压实厚度每增减1cm的材料数量
H0 定额的基本压实厚度
H 设计的压实厚度
L i 设计配合比的材料的百分率
L d 定额中标明的材料的百分率
例：石灰粉煤灰稳定碎石基层，定额标明的配合比为：石灰：粉煤灰：碎石=5：15：80，基本压实厚度为15CM，设计配合比为：石灰：粉煤灰：碎石=4：11：85，设计压实厚度为16CM。

计算各种材料调后的用量。

解：查定额2-1-4-35、36可知配合比为：石灰：粉煤灰：碎石=5：15：80，基本压实厚度为15CM石灰的用量为15.829 t 粉煤灰 63.31 m3 碎石164.89 m3
每增减1CM的定额用量为石灰的用量为1.055 t 粉煤灰 4.22 m3 碎石10.99 m3由此可得
生石灰的用量为[15.829+1.055x(16-15)]X4/5=13.507t
粉煤灰的用量为 [63.31+4.22x(16-15)]x11/15=49.52(m3)
碎石的用量为 [164.89+10.99x(16-15)]x85/80=186.87(m3)。

①配合比不同有关材料的抽换1）路面半刚性基层材料《公路工程预算定额》第二章路面工程第一节说明中规定：各类稳定土基层定额中的材料消耗系按一定配合比编制的，当设计配合比与定额标明的配合比不同时，有关材料可按式2-7进行换算：【例题2.9】石灰、粉煤灰稳定碎石基层，采用稳定土拌和机拌和，设计配合比为4:11:85，设计厚度为20cm ，作为一层拌和、碾压。

试按预算定额确定每l 000m 2资源消耗量。

【解】查《公路工程预算定额》第二章路面工程表2-1-4路拌法石灰、粉煤灰稳定土基层，即定额编号[98-（2-1-4)-35+36]，可知设计配合比与定额标明的配合比不同，应对石灰、粉煤灰、碎石的材料用量进行抽换。

表2-10 2-1-4路拌法石灰、粉煤灰稳定土基层单位：1000㎡顺序号项目单位代号稳定土拌和机拌和石灰粉煤灰砂石灰粉煤灰砂砾石灰粉煤灰碎石石灰：粉煤灰：砂10:20:70石灰：粉煤灰：砂砾5:15:80石灰：粉煤灰：碎石5:15:80压实厚度 15c m 每增减 1c m 压实厚度 15c m 每增减 1c m 压实厚度 15c m 每增减 1c m 3132 33 34 35 36 1 人工 工日 1 31.3 1.8 20.8 1.1 20.2 1.1 2 生石灰 t89125.956 1.730 15.311 1.021 15.829 1.055 3 土 m 3 895 — — — — — — 4 砂 m 3 902 121.49 8.1 — — — — 5 砂砾 m 3 897 — — 147.03 9.8 — — 6 煤矸石 m 3 936 — — — — — — 7 矿渣 m 3 938 — — — — — — 8 粉煤灰 m 3 945 69.22 4.61 61.24 4.08 63.31 4.22 9 碎石m 3 958 — — — — 164.89 10.99 10 120k W 以内自行式平地机 台班 1057 0.51 — 0.51 — 0.51 — 11 6～8t 光轮压路机 台班 1075 0.41 — 0.41 — 0.41 — 12 12～15t 光轮压路机 台班 1078 1.27 — 1.27 — 1.27 — 13 235k W 以内稳定土拌和机 台班 1155 0.29 0.02 0.29 0.02 0.29 0.02 14 6000L 以内洒水车台班 1405 1.03 0.05 1.03 0.05 0.92 0.04 15基价元 1999139178331059961110637611相关材料调整后数量为：()[]did d i L L H H B C C ⨯-⨯+=0石灰：[15.829 + 1.055×（20-15)]×54=16.883t粉煤灰：[63.31 +4.22×（20-15)]×1511=61.90m 3 碎石：[164.89 +10.99×（20-15)]×8085=233.58m 3 根据预算定额第二章第一节说明中第1条“各类稳定土基层、级配碎石、级配砾石基层的压实厚度在15cm 以内，填隙碎石一层的压实厚度在12cm 以内，垫层、其他种类的基层和底基层压实厚度在20cm 以内，拖拉机、平地机、压路机台班消耗按定额数量计算。

在市政定额中选择道路基层(拌合机拌合) 石灰:粉煤灰:碎石(10:20:70) 厚度(cm) 20；道路基层(拌合机拌合) 石灰:粉煤灰:碎石(10:20:70) 厚度(cm) 每增减1。

25CM厚混凝土面层，约为75元/平米,20CM厚二灰碎石,约为30元/平米，15CM厚二灰土，约为20元/平米，总计125元/平米。

二灰学名是石灰粉煤灰稳定碎石，它们都是半刚性材料，水泥稳定碎石中可可以加入少量的粉煤灰，粉煤灰有缓凝的作用。

一般水泥稳定碎石水泥用量都是外掺建议水泥用量不要超过5%，水泥用量过大强度随之会提高，过高的强度会出现大面积裂缝的。

规范要求是3-6MPa.二灰碎石基层的压实度是极为重要的质量检测指标，然而在施工检查验收过程中，经常因压实度是否达标、超标而引起争议，特别是因超标被判定为“质量问题”时往往难以服人。

超标是否就是超密？结构密度适当、过密、超密如何界定以及会给二灰碎石性能带来何种变化？学术上似乎也无定论。

对此我们认为首先需要解决的是：作为压实度计算依据的二灰级配碎石混合料最大干密度标准如何确定。

1 二灰碎石混合料属于固结（胶结）密实稳定结构。

其成型强度主要依赖于二灰，特别是石灰的质量和数量所提供的固结作用，而体积稳定性则主要由结构状态密实程度和空隙率大小决定。

现行《公路路面基层施工技术规范》JTJ034－2000修订说明中，有关此类混合料组成设计原理的论述，虽较JTJ034－93有所改进，但涉及其结构状态方面，仍然认定当二灰与粒料之比在15∶85～20∶80时，混合料就是骨架密实式结构。

据我们推算，若按原规范推荐的A、B两类级配组成范围，能够形成集料骨架的4．75mm 以上颗粒重量，百分比仅为：A类为32～48％至45～51％；B类为32～48至52～55．25％（公式为4．75mm筛余量＊80～85％）。

当级配最大粒径为30mm、粗集料含量低于55％时，我们认为它应是悬浮密实结构，而形不成集料骨架。
