探讨风电塔筒制造技术及质量控制要求

风电塔筒制作技术及质量控制分析风电塔是风力发电系统的重要组成部分，它主要用于安装风力发电机组和支撑风力叶片。

风电塔筒的制作技术及质量控制对于风电系统的安全运行和发电效率起着至关重要的作用。

本文将从风电塔筒制作技术和质量控制两个方面进行分析。

一、风电塔筒制作技术1.原材料选择：风电塔筒一般采用钢材作为主要原材料，其选材应符合相关国家标准和行业规范，同时要求具有足够的强度和韧性。

常用的钢材有Q235B、Q345B等。

在选材时要考虑到塔筒的受力情况和气候环境，选择合适的抗风载荷和耐腐蚀性能的钢材。

2.制造工艺：风电塔筒的制造工艺主要包括板材成型、焊接、切割、酸洗、热处理等工艺环节。

其中焊接是制造风电塔筒的关键工艺，焊接质量的好坏直接关系到风电塔的使用安全和寿命。

焊接工艺要符合相关标准要求，同时要避免焊接过程中产生的焊接变形和应力集中等问题。

3.加工设备：风电塔筒制作过程需要用到各种加工设备，如数控切割机、辊压机、焊接机等。

这些设备的性能和精度直接关系到风电塔筒的质量和尺寸精度，因此在制作过程中要确保设备的正常运行和维护。

二、风电塔筒质量控制分析1.尺寸精度控制：风电塔筒的尺寸精度对于安装风力发电机组和支撑风力叶片具有重要意义，尤其是大型风电塔更加注重尺寸精度的控制。

在制作过程中要定期检测和调整加工设备，确保风电塔筒的尺寸精度符合设计要求。

2.焊接质量控制：风电塔筒的焊接质量直接关系到风电塔的安全和使用寿命。

在焊接过程中要严格按照相关标准进行操作，避免焊接缺陷和焊接变形等质量问题，同时要对焊缝进行无损检测，确保焊接质量符合要求。

3.表面处理控制：风电塔筒表面处理主要包括除锈、喷砂和防腐涂装等工艺。

这些工艺的质量直接关系到风电塔筒的耐腐蚀性能和外观质量，因此在制作过程中要严格执行相关工艺要求，确保表面处理质量。

4.质量检测控制：风电塔筒制作完成后需要进行全面的质量检测，包括尺寸检测、焊接质量检测、表面处理质量检测等。

风电塔筒制作技术及质量控制分析随着人们日益加强对环保的意识，风力发电成为了多国重要的清洁能源开发方向，而风电塔作为风力发电的核心组件，其制造技术和质量控制也愈发引起了人们的关注。

下文将对风电塔筒制作技术及质量控制进行分析。

一、制作技术1.自锻工艺自锻工艺是风电塔筒制作的传统方法，其具有成本低，工艺简单等特点。

自锻工艺中的锻压加工方式，可以充分利用材料，使得成品的强度和耐久性更好，但是该工艺需要投入较多重型设施，同时效率较其他方法较低。

2.板材成型工艺板材成型工艺在制造风电塔筒方面十分常见，制作上手工焊接，利用钢板板材不同的形状进行成型，从而实现构件的制造。

由于板材成型工艺具有高效，变化性强的特点，因此在大量工业化生产的背景下，该方法更加普及和使用广泛。

3.CFRP蜂窝结构工艺CFRP蜂窝结构工艺是最新的工艺制造方法之一，该工艺通过增强材料进行加固，从而提高成品的强度和耐久性。

相较于其他工艺，CFRP蜂窝结构工艺中采用的是轻质高强度的材料，因此能够有效减轻整体重量，同时提升了塔筒的抗风能力，提高发电效率。

二、质量控制风电塔筒作为风力发电的核心组件，其质量人们格外关注。

下面介绍几个主要的控制点：1.材料的选取在风电塔筒的制作过程中，钢材的选用对于成品的质量有着至关重要的作用。

选用的钢材质量必须满足标准要求，并且在生产过程中需要严格监控质量，做到监控每个批次，防止次品进入到生产环节中。

2.制造工序的监控制作风电塔筒的中间工序，需要严格监控其制造和焊接工艺。

其中，焊接的过程中需要确保焊接是否牢固，接缝处的外观是否平整，避免焊接裂纹等问题。

其余制造工序同样需要严格把控。

3.检测过程的监测检测过程是保证风电塔的质量的重要环节，包括材料、制造工序、整体产品的检测。

其目的在于对成品加以全面的检验，防止次品进入到市场，同时也有利于对生产工艺的优化改进。

综上所述，风电塔筒的制作技术和质量控制是影响风力发电质量的关键因素。

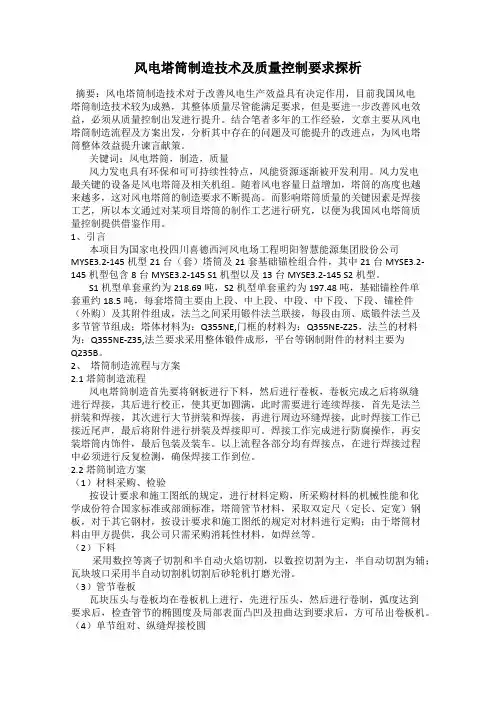

风电塔筒制造技术及质量控制要求探析摘要：风电塔筒制造技术对于改善风电生产效益具有决定作用，目前我国风电塔筒制造技术较为成熟，其整体质量尽管能满足要求，但是要进一步改善风电效益，必须从质量控制出发进行提升。

结合笔者多年的工作经验，文章主要从风电塔筒制造流程及方案出发，分析其中存在的问题及可能提升的改进点，为风电塔筒整体效益提升谏言献策。

关键词：风电塔筒，制造，质量风力发电具有环保和可可持续性特点，风能资源逐渐被开发利用。

风力发电最关键的设备是风电塔筒及相关机组。

随着风电容量日益增加，塔筒的高度也越来越多，这对风电塔筒的制造要求不断提高。

而影响塔筒质量的关键因素是焊接工艺，所以本文通过对某项目塔筒的制作工艺进行研究，以便为我国风电塔筒质量控制提供借鉴作用。

1、引言本项目为国家电投四川喜德西河风电场工程明阳智慧能源集团股份公司MYSE3.2-145机型21台（套）塔筒及21套基础锚栓组合件，其中21台MYSE3.2-145机型包含8台MYSE3.2-145 S1机型以及13台MYSE3.2-145 S2机型。

S1机型单套重约为218.69吨，S2机型单套重约为197.48吨，基础锚栓件单套重约18.5吨，每套塔筒主要由上段、中上段、中段、中下段、下段、锚栓件（外购）及其附件组成，法兰之间采用锻件法兰联接，每段由顶、底锻件法兰及多节管节组成；塔体材料为：Q355NE,门框的材料为：Q355NE-Z25，法兰的材料为：Q355NE-Z35,法兰要求采用整体锻件成形，平台等钢制附件的材料主要为Q235B。

2、塔筒制造流程与方案2.1塔筒制造流程风电塔筒制造首先要将钢板进行下料，然后进行卷板，卷板完成之后将纵缝进行焊接，其后进行校正，使其更加圆满，此时需要进行连续焊接，首先是法兰拼装和焊接，其次进行大节拼装和焊接，再进行周边环缝焊接，此时焊接工作已接近尾声，最后将附件进行拼装及焊接即可。

焊接工作完成进行防腐操作，再安装塔筒内饰件，最后包装及装车。

风电塔筒制作技术及质量控制分析风电塔筒是风力发电机组的重要组成部分，是风力发电机组的“身体”，承担着支撑风力发电机组及其叶轮和发电设备的重要功能。

风电塔筒的制作技术和质量控制至关重要。

本文将对风电塔筒的制作技术和质量控制进行详细分析。

一、风电塔筒的制作技术1. 材料选择：风电塔筒通常采用钢结构，所选材料应具备良好的焊接性能、抗风压能力和耐腐蚀性能。

常见的材料有Q345B钢和Q235B钢等，其化学成分和力学性能需要符合国家标准。

2. 切割和成型：风电塔筒的制作通常从钢板开始，首先对钢板进行切割和成型。

切割采用数控火焰切割或数控等离子切割，成型则采用数控卷板机等设备。

切割和成型的精度对风电塔筒的装配和使用性能至关重要。

3. 焊接工艺：风电塔筒的制作需要进行大量的焊接工艺。

常见的焊接方式包括埋弧焊、气体保护焊等。

焊接工艺需要严格控制焊接参数，确保焊缝的质量和牢固度。

4. 表面处理：风电塔筒的表面通常需要进行除锈和喷涂处理，以提高其耐腐蚀性能和美观度。

除锈采用砂轮或喷砂等方式，喷涂采用环氧底漆和聚氨酯面漆等。

5. 质检和验收：风电塔筒制作完成后，需要进行严格的质检和验收。

检测项目包括尺寸精度、焊缝质量、表面质量等。

1. 制作过程中的质量控制：风电塔筒的制作过程中需要进行全程质量控制，包括材料的把关、生产工艺的控制、焊接质量的监控等。

对关键工艺节点需要进行质量记录和追溯，确保每一道工序的质量可控。

2. 合格供应商的选择：风电塔筒的制作需要大量的钢材供应，因此合格的钢材供应商是质量控制的关键。

需对供应商进行严格的审核和评估，确保其产品质量达标。

3. 质检和验收：制作完成的风电塔筒需要进行严格的质检和验收。

除了常规的尺寸、焊缝和表面质量检测外，还需要进行安装孔位的检测和校准，以确保风电塔筒在安装时能够满足设计要求。

4. 质量管理体系：风电塔筒的制作企业需要建立健全的质量管理体系，包括质量管理手册、质量控制程序和质量记录等文件，以确保每一台风电塔筒的质量可控和可追溯。

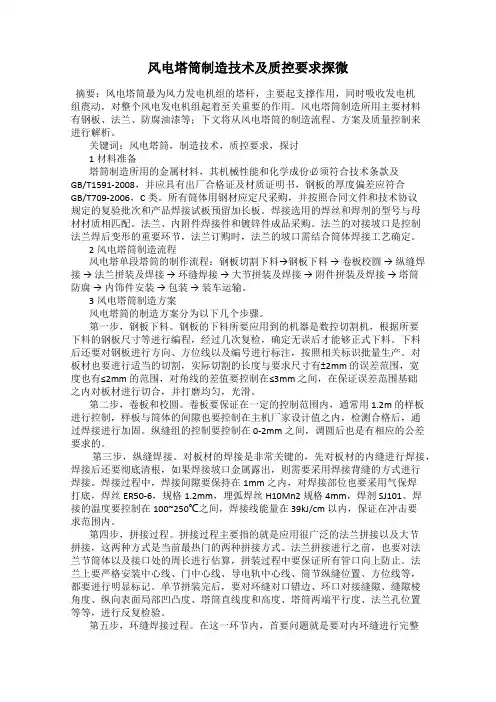

风电塔筒制造技术及质控要求探微摘要：风电塔筒最为风力发电机组的塔杆，主要起支撑作用，同时吸收发电机组震动，对整个风电发电机组起着至关重要的作用。

风电塔筒制造所用主要材料有钢板、法兰、防腐油漆等；下文将从风电塔筒的制造流程、方案及质量控制来进行解析。

关键词：风电塔筒，制造技术，质控要求，探讨1材料准备塔筒制造所用的金属材料，其机械性能和化学成份必须符合技术条款及GB/T1591-2008，并应具有出厂合格证及材质证明书，钢板的厚度偏差应符合GB/T709-2006，C类。

所有筒体用钢材应定尺采购，并按照合同文件和技术协议规定的复验批次和产品焊接试板预留加长板。

焊接选用的焊丝和焊剂的型号与母材材质相匹配。

法兰、内附件焊接件和镀锌件成品采购。

法兰的对接坡口是控制法兰焊后变形的重要环节，法兰订购时，法兰的坡口需结合筒体焊接工艺确定。

2风电塔筒制造流程风电塔单段塔筒的制作流程：钢板切割下料→钢板下料→ 卷板校圆→ 纵缝焊接→ 法兰拼装及焊接→ 环缝焊接→ 大节拼装及焊接→ 附件拼装及焊接→ 塔筒防腐→ 内饰件安装→ 包装→ 装车运输。

3风电塔筒制造方案风电塔筒的制造方案分为以下几个步骤。

第一步，钢板下料。

钢板的下料所要应用到的机器是数控切割机，根据所要下料的钢板尺寸等进行编程，经过几次复检，确定无误后才能够正式下料。

下料后还要对钢板进行方向、方位线以及编号进行标注，按照相关标识批量生产。

对板材也要进行适当的切割，实际切割的长度与要求尺寸有±2mm 的误差范围，宽度也有≤2mm 的范围，对角线的差值要控制在≤3mm 之间，在保证误差范围基础之内对板材进行切合，并打磨均匀，光滑。

第二步，卷板和校圆。

卷板要保证在一定的控制范围内，通常用 1.2m 的样板进行控制，样板与筒体的间隙也要控制在主机厂家设计值之内，检测合格后，通过焊接进行加固。

纵缝组的控制要控制在 0-2mm 之间，调圆后也是有相应的公差要求的。

风电塔筒制作过程中质量控制关键点及要求摘要：风电塔筒为连接机头与地基的筒形结构，主要用来支撑风力发电机组、吸纳机组振动，起到避雷减震的作用。

风电塔筒的制造质量与机组的运行安全有着密切关系，所以控制好风电塔筒质量有着积极意义。

本文主要研究了风电塔筒的具体制作方案，对风电塔筒制作质量的管控细节进行思考，从而更好地保障风电塔筒的制作质量。

关键词：风电塔筒；制作；质量控制；关键点前言：随着全球气候的不断变暖，低碳经济已逐渐成为全球关注的热点。

风能作为一种清洁的可再生能源，逐渐受到全球的的青睐。

而风力发电可以有效缓解环境污染等方面的问题，使得世界各国特别是发达国家的高度重视。

风电机组塔筒作为风电机组中重要的设备设施，在风力发电中起到非常重要的作用。

近期，随着风力发电的广泛使用，风电塔筒的制作过程及相关技术应该越来越受到重视，只有风电塔筒的制作过程把控好质量、把控好施工的技术，这才能让风电机组的质量得到保障，才能更有效提升风力发电的技术水平。

1风电机组塔筒制作过程1.1材料准备及检验法兰、钢板这两种制作材料是风电塔筒的主要制作材料，而材料的质量就会直接关系到塔筒本身的质量，因此，对于塔筒的制作材料在进厂后需要对其的表面外观尺寸以及厚度等各个方面进行验收。

需要特别注意的是需要对外观、尺寸及厚度等这几个方面进行特别严格的核查。

在这几个方面验收合格后还需要按照货物总数量的10%进行100%UT的复验，质量需要达到JB/T4730.3-2005II级别的要求。

环锻法兰外形的尺寸在验收合格之后，还需按照总数量的10％进行UT和MT的抽样检查。

其中的UT要满足JB/T4730.3I级别标准要求。

都需要使其质量满足实际需求。

1.2钢板下料钢板下料主要采用的是数控切割机下料。

在操作下料之前需要根据工艺进行数据控制编程，在保证校核检验无误的情况之后才可进行钢板下料的操作，在完成下料以后需要严格标识钢板瓦片的编号、方向、方位等方面的数据。

探讨风电塔筒制造技术及质量控制要求摘要：在风力发电机组运行过程中，风电塔筒就是风力发电的塔杆，主要功能就是支撑风力发电机组，吸收风电机组的振动。

在风电机组运行中，塔筒的制作质量关系着生产安全，笔者结合多年工作经验，阐述风电塔筒制造技术，并深入分析质量控制要求，以期为相关人员提供借鉴与参考。

关键词：风电塔筒；制造技术；质量控制1 塔筒制造流程一般而言，风电塔筒的制作流程主要有钢板下料、卷板校圆、纵缝焊接、法兰拼装及焊接、环缝焊接、大节拼装及焊接、附件拼装及焊接、塔筒防腐、内饰件安装、包装以及装车运输等。

在制作流程中，必须对焊接操作进行质量控制，针对焊接处的焊缝进行探伤检测。

2 塔筒制造方案2.1 材料准备及检验对于钢板、法兰等原材料，在入库前要对其尺寸、厚度、外形等进行检验，检验其是否达标。

在初次检验合格后，还要抽取10%的钢板对其外形、尺寸进行超声波复检，质量达到所要求的标准方可入库。

而环锻法兰在初次检验合格后也要抽取10%进行超声波以及磁粉检测，确保两种检测方法下均符合要求，便可入库。

2.2 钢板下料一般情况下，钢板的下料过程要采用数控切割机进行操作。

操作前，要严格按照工艺的具体难度进行数控编程，并调试无误后才可进行下料工作。

在完成下料操作后，还要对钢板瓦片的方向、顺序等进行标记，同时还要对钢板号、瓦片编号等进行标记。

对于钢板的切割尺寸，其长度偏差要求在上下2mm以内，钢板宽度的误差要不超过2mm，对角线的误差不超过3mm。

对零件的环缝、纵缝的坡口等进行处理时，务必要严格按照工艺要求，且要将坡口及以其为中心的30mm范围打磨光滑。

2.3 卷板及校园在进行卷板操作时，要用长度为 1.2m的样板进行辅助控制，将样板与同体间的缝隙严格控制在2mm以内。

在完成卷板后，还要用气保焊对卷板与筒体坡口进行进一步的加固。

纵缝要求筒体间对接的间隙范围不超过2mm，错边量不超过3mm。

2.4 纵缝焊接在进行焊接时，要先焊接内缝，完成后再将背缝及其周围做彻底的清理，使其露出焊缝坡口的金属，然后再将其焊接起来。

风电塔筒制作过程中的质量检验与控制研究摘要：根据风塔生产的实际情况和工艺步骤，提出了风塔的具体制造方案，对其焊接检测、包装、运输等方面进行了分析，并对生产工艺中的关键问题和要求进行了探讨，以期为确保风塔生产的质量提供一定的依据。

关键词：风电塔筒：质量控制1.塔筒制造流程为确保风能塔筒的制造质量，必须重新确定工艺图，并确定工艺规格。

做好生产过程中的技术交底，与用户、使用人员进行沟通，交流设计图纸，指出设计中的不足之处，才能够更好地满足实际的需要，相关技术部门必须要在前期做好图纸。

不符合生产要求的施工图纸在施工的过程中，要严格按照施工的流程和技术规范，在正式进行施工之前，需要进行技术交底和生产组织交流，让施工人员能够更好地理解设计图纸的意图，避免在生产过程中出现操作误差和人力性收入等，不仅如此，也要做好原材料的采购工作，尤其是对于法兰和钢材等相关事件，要做好严格的采购，把控严选供货商。

从技术经济角度挑选生产原料，对进场物料进行检查，不合格的要退回。

生产部门要组织员工，对风能塔节的制作进行严格的工艺控制。

2.风电塔筒制造具体方案2.1材料与检验当前风电塔筒的制造原材料已经实现了国产化，在出厂之后要严格检测符合要求之后才能够投入使用。

并且要按照出品产量的10%进行样本抽查。

用磁盘检测等相关技术。

当合格率达到100%时，才能够投入使用。

法兰的外观，在检查合格之后也应当按照进货总量的10%抽取样本比例，相关检测结果也应当符合国家的规定，才能够投入使用。

2.2钢板下料钢板的下料由CNC切割机床完成，按照设计图纸和加工工艺进行CNC编程，确保设计的程序正确后，才能进行正式的下料。

在生产过程中，在切割后，要确保每90°的一条基准线。

在下料之后，要将钢板上的瓦片编号，标注上相应的方向和方位，然后在钢板上打上钢印。

风电场塔筒形板的尺寸偏差应控制在±2mm、宽度不能大于2mm，测量点不能小于5个，对角线偏差不能小于3mm。

风电塔筒制作技术及质量控制分析风电塔筒是风力发电机组的重要组成部分，主要用于支撑发电机组大风作用下的稳定运行。

塔筒的制作技术和质量控制对于保证风力发电机组的安全运行和发电效率至关重要。

本文将对风电塔筒的制作技术和质量控制进行分析。

1. 材料选择：风电塔筒多采用结构钢材料，如Q345等。

材料选择应根据工程要求和设计要求进行，确保材料强度和韧性满足要求。

2. 制作工艺：风电塔筒的制作工艺包括下料、打磨、焊接、矫直等工序。

首先根据设计图纸进行下料，然后对下料的工件进行打磨，确保工件表面的平整度和光洁度。

接下来进行焊接工艺，将工件进行焊接，确保焊缝的质量。

最后进行矫直工艺，对焊接后的工件进行矫直，确保工件的几何形状和垂直度。

3. 检测方法：制作过程中需要进行各种检测和试验，以确保风电塔筒的质量。

常用的检测方法包括超声波检测、磁粉检测、尺寸检测等。

超声波检测主要用于检测焊接缺陷和工件的内部缺陷；磁粉检测主要用于检测焊缝和工件表面的裂纹和缺陷；尺寸检测主要用于检测工件的几何形状和尺寸。

1. 质量控制目标：风电塔筒的质量控制目标是确保制造过程中的每个环节都符合设计要求和工艺要求，以及确保风电塔筒的强度和稳定性满足要求。

2. 质量控制措施：质量控制措施包括原材料控制、制作工序控制、检测控制等。

原材料控制主要包括对材料的进货检验和材料的储存保护；制作工序控制主要包括制作工序的操作规程和操作规范的制定和执行；检测控制主要包括对制作过程中的各个环节进行检测和试验，以及对成品进行质量检验。

3. 质量控制流程：质量控制流程主要包括设计审核、工艺审核、制作过程控制、质量检验和整改措施等环节。

在设计审核环节，对设计图纸进行审核，确保设计符合工程和安全要求；在工艺审核环节，对制作工艺和工艺规程进行审核，确保工艺符合设计和制造要求；在制作过程控制环节，对制作过程进行监控和控制，确保制作过程符合设计和工艺要求；在质量检验环节，对成品进行质量检验，确保产品质量符合要求；在整改措施环节，对发现的问题和不合格品进行整改和处理，确保产品质量达标。

风电塔筒制作技术及质量控制分析风能是一种无限可持续的能源资源，风电塔塔筒作为风力发电装置的重要组成部分，其制作技术和质量控制直接关系到风电塔的安全性和发电效率。

本文将就风电塔筒制作技术及质量控制进行深入分析。

一、风电塔筒制作技术1. 材料选择风电塔筒一般采用碳素钢或合金钢，其中碳素钢主要用于塔筒底部和机舱连接部分，而合金钢则用于塔筒的主体部分。

在选择材料时要考虑到塔筒的承载能力、安全性和使用寿命，同时还要考虑成本和加工难度，因此在选择材料时需要进行严格的考量和分析。

2. 结构设计风电塔筒的结构设计应满足强度、稳定性和刚度等方面的要求，同时还要考虑到制作工艺的可行性和加工难度。

为了保证风电塔的安全性和稳定性，结构设计需要经过详细的计算和模拟分析，确保设计方案的合理性和可行性。

3. 制作工艺风电塔筒的制作工艺一般包括板材切割、焊接、涂漆等多个环节。

在板材切割方面，需要保证尺寸的精确度和表面质量，以满足后续工艺的要求；在焊接方面，需要注意焊缝的质量和工艺参数的选择，确保焊接质量和强度；在涂漆方面，需要选择合适的防腐蚀涂料和施工工艺，以延长塔筒的使用寿命。

4. 质量控制风电塔筒的质量控制涉及到每一个制作环节，需要对原材料进行严格的检验和把关，同时在制作过程中需要进行多道工序的质量检验，确保每一个环节的质量合格，最终确保风电塔筒的整体质量达标。

二、风电塔筒质量控制分析1. 材料质量控制风电塔筒的材料质量控制是保证风电塔安全稳定运行的基础。

在材料采购过程中，需要选择正规的供应商并对材料进行严格的质量把关，确保符合设计要求和标准要求。

在接收材料时需要进行外观检验和化学成分分析，以保证材料的质量达标。

3. 质量管理体系风电塔筒的质量控制需要建立完善的质量管理体系，确保质量控制的全程跟踪和管理。

在制作过程中需要对每一个关键环节进行记录和归档，以便后期的质量反馴和问题分析。

同时需要建立质量检验和反馈机制，对于出现的质量问题要及时处理和解决，以确保风电塔筒的整体质量达标。
