浅谈采煤机大截深滚筒在高产高效矿井的应用

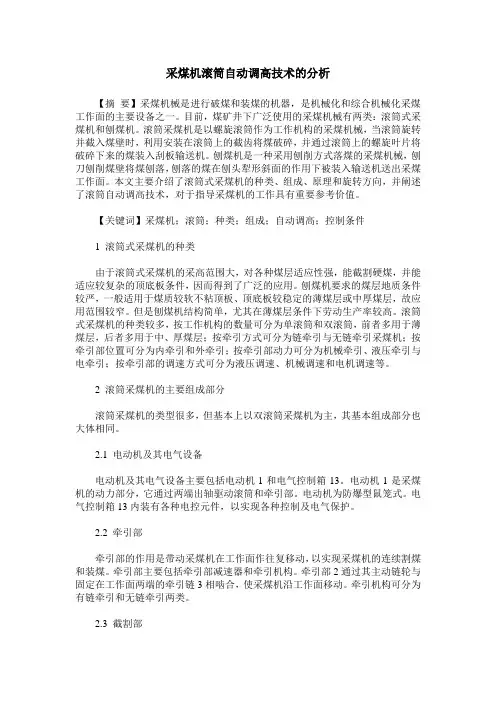

采煤机滚筒自动调高技术的分析【摘要】采煤机械是进行破煤和装煤的机器，是机械化和综合机械化采煤工作面的主要设备之一。

目前，煤矿井下广泛使用的采煤机械有两类：滚筒式采煤机和刨煤机。

滚筒采煤机是以螺旋滚筒作为工作机构的采煤机械，当滚筒旋转并截入煤壁时，利用安装在滚筒上的截齿将煤破碎，并通过滚筒上的螺旋叶片将破碎下来的煤装入刮板输送机。

刨煤机是一种采用刨削方式落煤的采煤机械，刨刀刨削煤壁将煤刨落，刨落的煤在刨头犁形斜面的作用下被装入输送机送出采煤工作面。

本文主要介绍了滚筒式采煤机的种类、组成、原理和旋转方向，并阐述了滚筒自动调高技术，对于指导采煤机的工作具有重要参考价值。

【关键词】采煤机；滚筒；种类；组成；自动调高；控制条件1 滚筒式采煤机的种类由于滚筒式采煤机的采高范围大，对各种煤层适应性强，能截割硬煤，并能适应较复杂的顶底板条件，因而得到了广泛的应用。

刨煤机要求的煤层地质条件较严，一般适用于煤质较软不粘顶板、顶底板较稳定的薄煤层或中厚煤层，故应用范围较窄。

但是刨煤机结构简单，尤其在薄煤层条件下劳动生产率较高。

滚筒式采煤机的种类较多，按工作机构的数量可分为单滚筒和双滚筒，前者多用于薄煤层，后者多用于中、厚煤层；按牵引方式可分为链牵引与无链牵引采煤机；按牵引部位置可分为内牵引和外牵引；按牵引部动力可分为机械牵引、液压牵引与电牵引；按牵引部的调速方式可分为液压调速、机械调速和电机调速等。

2 滚筒采煤机的主要组成部分滚筒采煤机的类型很多，但基本上以双滚筒采煤机为主，其基本组成部分也大体相同。

2.1 电动机及其电气设备电动机及其电气设备主要包括电动机1和电气控制箱13。

电动机1是采煤机的动力部分，它通过两端出轴驱动滚筒和牵引部。

电动机为防爆型鼠笼式。

电气控制箱13内装有各种电控元件，以实现各种控制及电气保护。

2.2 牵引部牵引部的作用是带动采煤机在工作面作往复移动，以实现采煤机的连续割煤和装煤。

牵引部主要包括牵引部减速器和牵引机构。

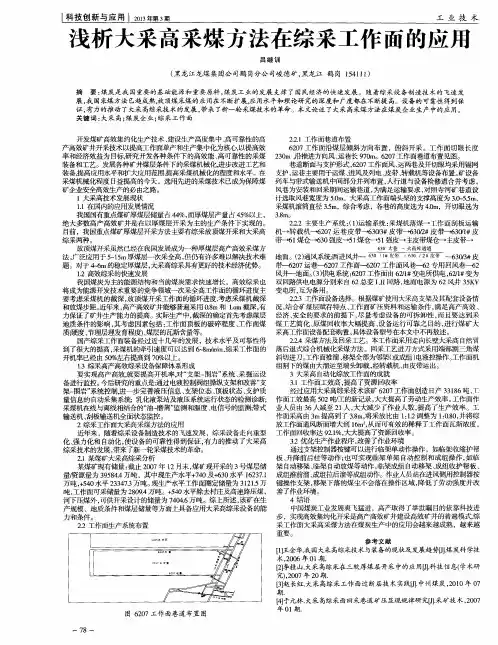

浅析大采高采煤方法在综采工作面的应用摘要：煤炭是我国重要的基础能源和重要原料，煤炭工业的发展支撑了国民经济的快速发展。

随着综采设备制造技术的飞速发展，我国采煤方法已趋成熟，放顶煤采煤的应用在不断扩展，应用水平和理论研究的深度和广度都在不断提高。

设备的可靠性得到保证，有力的推动了大采高综采技术的发展，带来了新一轮采煤技术的革命。

本文论述了大采高采煤方法在煤炭企业生产中的应用。

关键词：大采高；煤炭企业；综采工作面开发煤矿高效集约化生产技术、建设生产高度集中、高可靠性的高产高效矿井开采技术以提高工作面单产和生产集中化为核心，以提高效率和经济效益为目标，研究开发各种条件下的高效能、高可靠性的采煤装备和工艺。

发展各种矿井煤层条件下的采煤机械化，进步改进工艺和装备，提高应用水平和扩大应用范围，提高采煤机械化的程度和水平。

在采煤机械化程度日益提高的今天，选用先进的采煤技术已成为保障煤矿企业安全高效生产的必由之路。

1 大采高技术发展现状1.1 在国内的应用发展情况我国国有重点煤矿厚煤层储量占44%，而厚煤层产量占45%以上，绝大多数高产高效矿井是在以厚煤层开采为主的生产条件下实现的。

目前，我国重点煤矿厚煤层开采方法主要有综采放顶煤开采和大采高综采两种。

放顶煤开采虽然已经在我国发展成为一种厚煤层高产高效采煤方法，广泛应用于5～15m厚煤层一次采全高，但仍有许多难以解决技术难题。

对于4～6m的稳定厚煤层，大采高综采具有更好的技术经济优势。

1.2 高效综采的快速发展我国煤炭为主的能源结构和当前煤炭需求快速增长，高效综采也将成为能源开发技术重要的竞争领域一次采全高工作面的循环进度主要考虑采煤机的截深，放顶煤开采工作面的循环进度.考虑采煤机截深和放煤步距。

近年来，高产高效矿井能够普遍采用0.8m和 1.om截深，有力保证了矿井生产能力的提高。

实际生产中，截深的确定首先考虑煤层地质条件的影响，其考虑因素包括：工作面顶板的破碎程度、工作面煤质（硬度、节理层理发育程度）、煤层的瓦斯含量等。

本文由okhushunfa贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

滚筒采煤机发展现状及发展特点滚筒采煤机发展现状及发展特点采煤机械是机械化采煤作业的主要机械设备，其功能是落煤和装煤。

采煤机械分为采煤机和刨煤机两大类，目前应该最广泛的采煤机械是滚筒采煤机。

1.1 滚筒采煤机的组成及工作方式1.1.1 主要组成现以双滚筒采煤机为例，说明其组成。

如图 1.1 所示，它主要由电动机、牵引部、截割部和附属装置等部分组成。

电动机 1 是滚筒采煤机的动力部分，它通过两端输出轴分别驱动两个截割部和牵引部。

采煤机的电动机都是防爆的，而且通常都采用定子水冷，以缩小电动机的尺寸。

牵引部 2 通过其主动链轮与固定在工作面输送机两端的牵引链 3 相啮合，使采煤机沿工作面移动，因此，牵引部是采煤机行走机构。

左、右截割部减速箱 4 将电动机的动力经齿轮减速后传给摇臂 5 的齿轮，驱动滚筒 6 旋转。

滚筒是采煤机落煤和装煤的工作机构，滚筒上焊有端盘及螺旋叶片，其上装有截齿。

螺旋叶片将截齿割下的煤装到刮板输送机中。

为提高螺旋滚筒的装煤效果，滚筒一侧装有弧形挡板 7，它可以根据不同的采煤方向来回翻转 180°。

底托架 8 是固定和承托整台采煤机的底架，通过其下部四个滑靴 9 将采煤机骑在刮板输送机的槽帮上，其中采空区侧两个滑靴套在输送机的导管上，以保证采煤机的可靠导向。

底托架内的调高液压缸 10 可使摇臂连同滚筒升降，以调节采煤机的采高。

调斜液压缸 11 用于调整采煤机的纵向倾斜度，以适合煤层沿走向起伏不平时的截割要求。

电气控制箱 13 内部装有各种电控元件，用于采煤机的各种电气控制和保护。

1-电动机;2-牵引部;3-牵引链;4-截割部减速箱;5-摇臂;6-滚筒;7-弧形挡煤板;8-底托架; 9-滑靴;10-调高油缸;11 调斜油缸;12-拖缆装置;13-电气控制箱图 1.1 双滚筒采煤机1此外，为降低电动机和牵引部的温度并提供内外喷雾降尘用水，采煤机设有专门的供水系统。

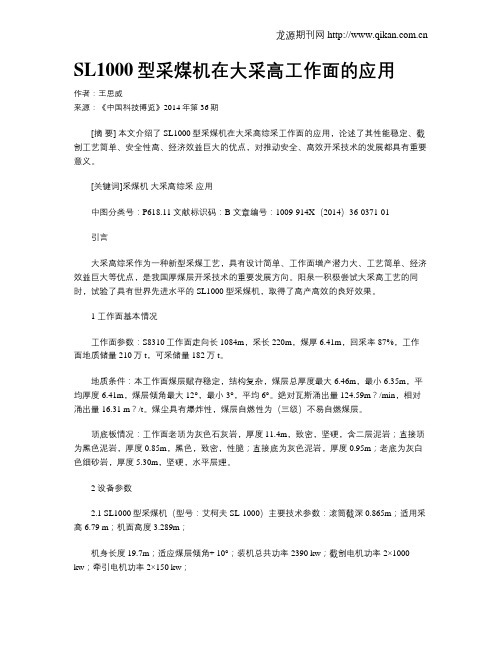

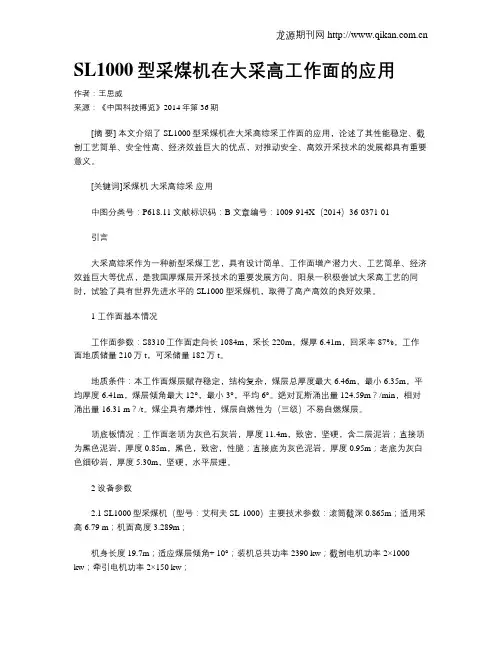

SL1000型采煤机在大采高工作面的应用作者：王思威来源：《中国科技博览》2014年第36期[摘要] 本文介绍了SL1000型采煤机在大采高综采工作面的应用，论述了其性能稳定、截割工艺简单、安全性高、经济效益巨大的优点，对推动安全、高效开采技术的发展都具有重要意义。

[关键词]采煤机大采高综采应用中图分类号：P618.11 文献标识码：B 文章编号：1009-914X（2014）36-0371-01引言大采高综采作为一种新型采煤工艺，具有设计简单、工作面增产潜力大、工艺简单、经济效益巨大等优点，是我国厚煤层开采技术的重要发展方向。

阳泉一积极尝试大采高工艺的同时，试验了具有世界先进水平的SL1000型采煤机，取得了高产高效的良好效果。

1 工作面基本情况工作面参数：S8310工作面走向长1084m，采长220m，煤厚6.41m，回采率87%，工作面地质储量210万t，可采储量182万t。

地质条件：本工作面煤层赋存稳定，结构复杂，煤层总厚度最大6.46m，最小6.35m，平均厚度6.41m，煤层倾角最大12°，最小3°，平均6°。

绝对瓦斯涌出量124.59m？/min，相对涌出量16.31 m？/t。

煤尘具有爆炸性，煤层自燃性为（三级）不易自燃煤层。

顶底板情况：工作面老顶为灰色石灰岩，厚度11.4m，致密，坚硬，含二层泥岩；直接顶为黑色泥岩，厚度0.85m，黑色，致密，性脆；直接底为灰色泥岩，厚度0.95m；老底为灰白色细砂岩，厚度5.30m，坚硬，水平层理。

2 设备参数2.1 SL1000型采煤机（型号：艾柯夫SL-1000）主要技术参数：滚筒截深0.865m；适用采高6.79 m；机面高度3.289m；机身长度19.7m；适应煤层倾角+ 10°；装机总共功率2390 kw；截割电机功率2×1000 kw；牵引电机功率2×150 kw；油泵电机功率2×45 kw；供电电压3300 v；牵引力1006—503 kN；牵引速度0-16.1-32.2 m/min；卧底量：775 mm；牵引方式：交流变频无极调速链轮销排式无链牵引。

采煤机螺旋滚筒的研究作者：孙福宝来源：《装饰装修天地》2017年第21期摘要：本文概要阐述螺旋滚筒的结构，通过对滚筒叶片头数、叶片升角、截齿的配置形式的合理选择，使采出的块煤多，能耗小，同时提高滚筒的装煤效果和使用寿命。

关键词：采煤机；螺旋滚筒；叶片升角；截齿1 螺旋滚筒的结构及旋向1.1 滚筒的结构螺旋滚筒是采煤机的主要工作机构，用于破煤和装煤，其性能直接影响采煤机生产效能和煤炭生产质量。

采煤机螺旋滚筒是一个带有螺旋叶片的圆柱体，截齿装在焊于螺旋叶片上的齿座套中，工作时滚筒转动并作径向移动，截割破碎煤炭，再由螺旋叶片把煤沿滚筒的轴线方向推运出来，装进工作面运输机。

螺旋滚筒的结构如图1所示。

1.2 滚筒的旋向（1）单滚筒采煤机。

单滚筒采煤机的滚筒应位于采煤机机身的下顺槽侧。

其优点是煤不经机身下的输送机运输以免堵塞煤流。

左工作面使用右旋滚筒；右工作面使用左旋滚筒。

（2）双滚筒采煤机。

薄煤层采煤机或小直径滚筒时：滚筒的转向为“前逆后顺”（又称内旋，即两滚筒向采煤机内侧旋转）。

这样可以提高前滚筒的装煤效率，同时也可增加采煤机的稳定性。

大直径滚筒时：滚筒的转向为“前顺后逆” （又称外旋，即两滚筒向采煤机外侧旋转）。

其优点：煤尘较少，碎煤不易抛出伤人，装煤的能耗较低，装煤和截煤的效率都比较高。

2 截齿的选择采煤机螺旋滚筒采用的截齿分为扁形截齿（又称刀形截齿）和锥形截齿（又称镐形截齿）两类。

目前绝大多数螺旋滚筒采用镐形截齿。

镐型截齿的优点是：齿身强度大不易折断，耐磨；截齿在割煤时可以自转自修刃，截齿损耗低；工作时截角较小，齿身受到的弯矩较小，有利于降低比能耗；形状简单，制作方便。

但在少数煤质韧性和粘性较大的煤层中，还适合选用刀形截齿。

3 螺旋滚筒主要参数的确定3.1 滚筒直径单滚爬底板筒采煤机滚筒直径约等于煤层平均厚度。

3.2 滚筒截深目前多数采煤机采用的截深为0.63或0.7m。

在薄煤层中，滾筒直径较小，为了提高的生产率，在工作面条件允许时，可选用截深0.8～1.0m。

大采高综采工作面机械采煤工艺应用探讨随着矿山采煤技术的不断发展，大采高综采工作面机械采煤成为了煤炭生产过程中不可或缺的一部分。

在大采高综采工作面，机械采煤不仅能够减少人力成本，提高采煤效率，而且还可以降低生产成本，减少环境污染。

因此，大采高综采工作面机械采煤技术的研究和应用非常重要。

一. 大采高综采工作面的主要特点大采高综采工作面是煤炭采矿面积较大、采高较高的工作面，主要采取综合采煤工艺进行采矿。

大采高综采工作面的主要特点如下：1. 采煤难度大。

由于采高较高，采煤难度大，机械采煤过程中需要克服地质条件、采煤机械以及煤层本身的复杂性等方面的困难。

2. 煤质复杂。

大采高综采工作面的采煤断面较宽，煤质复杂。

因此，机械采煤过程中需要根据不同的煤质特点，调整采煤机械的参数，并对采出的煤块进行筛选和分类。

3. 采矿安全风险大。

大采高综采工作面采煤过程中，煤层失稳、煤与瓦斯突出等事故易发生，因此采取合理的采煤机械和安全措施十分必要。

大采高综采机械采煤是一种高效、自动化的采煤方式。

其主要工艺流程如下：1. 机械凿岩。

首先，采用凿岩机对煤壁进行切割，将煤体分离出来。

这个过程需要防止机械凿岩过程中的振动对煤体产生影响，进一步提高采煤的效率。

2. 机械采煤。

然后，利用掘进机将煤块切割下来，并移动到输煤带上。

该过程需要注意机械采煤过程中的刀具磨损情况，及时更换刀具以保证采煤效率。

3. 煤块输送。

将采出的煤块通过输煤带送至地面或其他处理设备进行后续处理。

煤块输送过程中需要注意输送速度和煤块大小的适配性，以避免煤块在输送过程中的跳动和破碎。

4. 顶板支护。

在采煤过程中，需要对顶板进行支护，防止发生顶板失稳等事故。

可以采用喷灌浆、锚杆、钢梁等多种方式进行支护。

1. 采煤机械开发趋势。

随着工业技术的发展，采煤机械的性能和效率不断提高。

目前，国内采煤机械主要有刮板运输机、掘进机、隧道掘进机、架式缆索运输机和橡胶轮式贯入车等多种类型，其中掘进机是煤炭开采的主要设备。

大采高综采工作面机械采煤工艺应用探讨大采高综采工作面机械采煤工艺是一种在煤矿开采过程中应用的先进技术。

它具有高效、安全、环保的特点，已经在国内外的煤矿中得到广泛应用。

本文将对大采高综采工作面机械采煤工艺进行探讨。

大采高综采工作面机械采煤是指采用机械装备进行煤炭开采的一种工艺。

它通过机械装备的运行和工作，将地下的煤炭资源开采到地面，从而实现煤矿生产的目标。

与传统的手工采煤相比，机械采煤具有更高的生产效率和更低的劳动强度，可以大大提高煤矿开采的效益。

大采高综采工作面机械采煤工艺的应用需要充分考虑煤矿地质条件、矿井环境、机械装备的性能等因素。

首先要选择适合的机械装备，包括采煤机、运输机、支护装备等。

这些装备要具备高效、安全、可靠的特点，能够适应大采高综采工作面的要求。

还要进行现场勘察和技术试验，了解矿井中煤层的分布、结构、裂隙等情况，确定合理的采煤方案和支护方案。

在机械采煤过程中，还需要注意对矿井环境的保护。

由于大采高综采工作面机械采煤具有高效和高强度的特点，容易引发矿井冲击和煤尘爆炸等事故。

必须采取相应的安全措施，包括加强对矿井通风、水文、瓦斯等方面的管理和监控，确保矿井的安全运行。

大采高综采工作面机械采煤还要注重环境保护。

在采煤过程中，会产生大量的煤尘和废矸石，如果不加以处理，会对环境造成严重的污染。

需要采取有效的措施对煤尘和废矸石进行收集和处理，确保煤矿生产的环境友好。

大采高综采工作面机械采煤工艺是一种先进的煤炭开采工艺，具有高效、安全、环保的特点。

它的应用需要充分考虑煤矿地质条件、矿井环境、机械装备的性能等因素，并采取相应的安全和环境保护措施。

通过对大采高综采工作面机械采煤工艺的进一步研究和应用，可以进一步提高煤矿生产效益，促进煤炭资源的合理利用。

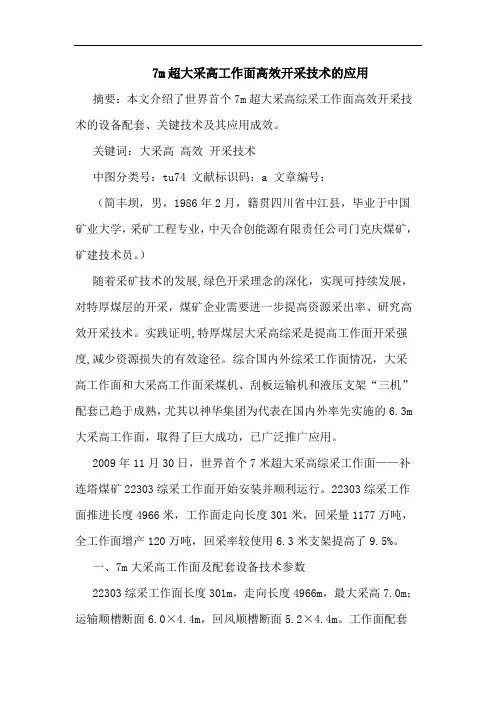

7m超大采高工作面高效开采技术的应用摘要：本文介绍了世界首个7m超大采高综采工作面高效开采技术的设备配套、关键技术及其应用成效。

关键词：大采高高效开采技术中图分类号：tu74 文献标识码：a 文章编号：（简丰坝，男，1986年2月，籍贯四川省中江县，毕业于中国矿业大学，采矿工程专业，中天合创能源有限责任公司门克庆煤矿，矿建技术员。

）随着采矿技术的发展,绿色开采理念的深化，实现可持续发展，对特厚煤层的开采，煤矿企业需要进一步提高资源采出率、研究高效开采技术。

实践证明,特厚煤层大采高综采是提高工作面开采强度,减少资源损失的有效途径。

综合国内外综采工作面情况，大采高工作面和大采高工作面采煤机、刮板运输机和液压支架“三机”配套已趋于成熟，尤其以神华集团为代表在国内外率先实施的6.3m 大采高工作面，取得了巨大成功，已广泛推广应用。

2009年11月30日，世界首个7米超大采高综采工作面——补连塔煤矿22303综采工作面开始安装并顺利运行。

22303综采工作面推进长度4966米，工作面走向长度301米，回采量1177万吨，全工作面增产120万吨，回采率较使用6.3米支架提高了9.5%。

一、7m大采高工作面及配套设备技术参数22303综采工作面长度301m，走向长度4966m，最大采高7.0m；运输顺槽断面6.0×4.4m，回风顺槽断面5.2×4.4m。

工作面配套的超大采高液压支架、超大功率采煤机和刮板运输机均为新开发研制的超大型装备：煤机为sl1000/7m型，三机用dbt3*1000kw机头、机尾与天地奔牛公司制造的2.05米中部槽配套而成，工作面采用了按神东需求国产化研发的国内最大的6300kva移变。

综采工作面设备总重量12000余吨。

（一）超大采高液压支架大采高液压支架为zy18000/32/70d型掩护式液压支架，由国内开发研制：支护高度3200～7000mm，额定工作阻力16800kn（42.8mpa）～18000kn（45mpa），初撑力12370kn（31.5mpa），支架中心距2050mm，支架宽度1950mm～2200mm，支护强度1.39～1.43mpa（4.4m～6.8m），平均对地比压2.83～2.95mpa（4.4m～6.8m），重量69t（中部架）。
