无源射频识别读写器射频前端的设计与实现无源射频识别（RFID）技术是一种非接触式自动识别技术，被广泛应用于物流、仓储管理、车辆管理、电子支付等领域。
无源射频识别读写器是实现RFID技术的关键设备之一，其射频前端的设计与实现对整个读写器的性能和稳定性有着重要影响。
射频前端是RFID读写器中负责将射频信号进行放大、滤波、解调和整形的模块。
其设计目标是实现高灵敏度、低功耗和稳定的性能。
为了达到这些目标，射频前端的设计需要考虑以下几个方面。
首先，射频前端需要选择合适的天线。
天线是RFID系统中能量传输和信号传输的关键部分，其阻抗匹配与射频前端的性能直接相关。
合适的天线设计可以提高能量传输效率和信号接收灵敏度，从而提高读写器的识别距离和读取速度。
其次，射频前端需要设计合适的射频放大器。
射频放大器负责将接收到的微弱射频信号放大到一定的幅度，以便后续的解调和处理。
合适的射频放大器设计可以提高读写器的灵敏度，增强对弱信号的接收能力。
另外，射频前端还需要设计合适的滤波器。
滤波器用于抑制或去除射频前端输入信号中的杂散信号和噪声，以保证读写器的信号质量和抗干扰能力。
合适的滤波器设计可以降低读写器对外界干扰的敏感度，提高系统的可靠性和抗干扰能力。
最后，射频前端还需要设计合适的解调和整形电路。
解调和整形电路负责将放大后的射频信号进行解调、整形和数字化处理，以便后续的数据处理和识别。
合适的解调和整形电路设计可以提高读写器的数据处理速度和准确性。
总之，无源射频识别读写器射频前端的设计与实现是保证读写器性能和稳定性的重要环节。
通过合理选择天线、设计合适的射频放大器、滤波器和解调整形电路，可以提高读写器的灵敏度、抗干扰能力和数据处理速度，从而更好地满足各种应用场景的需求。
RFID电感耦合方式的射频前端工作原理介绍引言：IoT的核心技术之一就是RFID，对于RFID的组件RFID读写器和电子标签的工作原理，你了解嘛？其实RFID的两种组件是通过天线进行通信，采用电感耦合的方式进行。
总结要点（1）了解线圈的电感和互感的概念。
（2）了解串并联谐振电路的概念。
（3）RFID读写器的射频前端采用串联谐振电路。
（4）RFID电子标签的射频前端采用并联谐振电路。
（5）RFID的读写器和电子标签通过电感耦合传输信息。
（6）了解负载调制以及功率匹配的概念。
概念解析（1）谐振电路，谐振电路能够有选择性的让一部分频率的信号通过，同时衰减通带外的信号。
（2）谐振电路参数，我们常用谐振频率、品质因数、输入阻抗和频带宽度等参数进行对谐振电路描述。
（3）谐振频率，也就是外部信号以特定的频率输入谐振电路后使的谐振电路的容抗等于感抗，这个特定的频率就是谐振频率，也称之为工作频率。
（4）品质因数，定义为谐振电路的平均储能与功率损耗的比值，我们常用特性阻抗与回路电阻比值表示，故而可知Q因子是一个无量纲参数。
串联谐振和并联谐振串联谐振电路并联谐振电路小总结：（1）串联谐振电路和并联谐振电路的谐振频率计算公式一样。
（2）串联谐振和并联谐振的电阻R越小，也就是电路损耗越小，那么品质因数就越高，也就是信号的选择性越好，同时频带宽度BW也就越窄。
（3）通常实际使用的是有载品质因数，由于外部负载的能量损耗，故而有载品质因数会下降，这是采用计算外部品质因数。
电感耦合电感耦合小总结：（1）RFID读写器和电子标签之间采用电感耦合，读写器通过电感耦合给电子标签提供能量，同时传输信息通信。
电感耦合是符合法拉第电磁感应定律。
（2）电子标签输出电压的调节，电子标签获取的是交流电压，经过全波整流电路、滤波电路和稳压电路后输出直流温度电压。
（3）电子标签通过负载调制的方式向读写器传输数据，也就是负载调制通过对电子标签振荡回路的电参数根据数据流进行调节，进行编码调制传输数据信息。

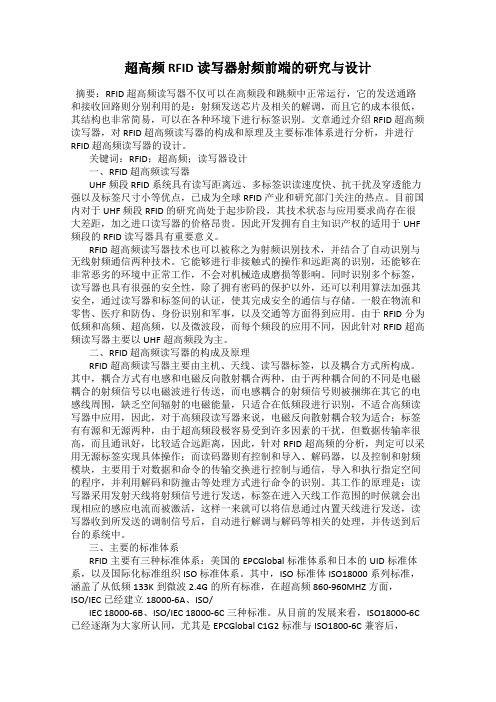

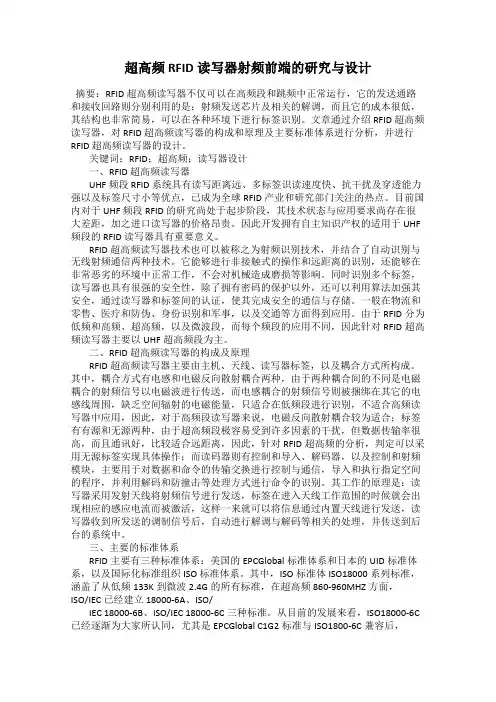

超高频RFID读写器射频前端的研究与设计摘要：RFID 超高频读写器不仅可以在高频段和跳频中正常运行，它的发送通路和接收回路则分别利用的是：射频发送芯片及相关的解调，而且它的成本很低，其结构也非常简易，可以在各种环境下进行标签识别。
文章通过介绍 RFID 超高频读写器，对 RFID 超高频读写器的构成和原理及主要标准体系进行分析，并进行RFID 超高频读写器的设计。
关键词：RFID；超高频；读写器设计一、RFID 超高频读写器UHF 频段 RFID 系统具有读写距离远、多标签识读速度快、抗干扰及穿透能力强以及标签尺寸小等优点，已成为全球RFID 产业和研究部门关注的热点。
目前国内对于 UHF 频段RFID 的研究尚处于起步阶段，其技术状态与应用要求尚存在很大差距，加之进口读写器的价格昂贵。
因此开发拥有自主知识产权的适用于 UHF 频段的 RFID 读写器具有重要意义。
RFID超高频读写器技术也可以被称之为射频识别技术，并结合了自动识别与无线射频通信两种技术。
它能够进行非接触式的操作和远距离的识别，还能够在非常恶劣的环境中正常工作，不会对机械造成磨损等影响。
同时识别多个标签，读写器也具有很强的安全性，除了拥有密码的保护以外，还可以利用算法加强其安全，通过读写器和标签间的认证，使其完成安全的通信与存储。
一般在物流和零售、医疗和防伪、身份识别和军事，以及交通等方面得到应用。
由于RFID分为低频和高频、超高频，以及微波段，而每个频段的应用不同，因此针对RFID超高频读写器主要以UHF超高频段为主。
二、RFID 超高频读写器的构成及原理RFID超高频读写器主要由主机、天线、读写器标签，以及耦合方式所构成。
其中，耦合方式有电感和电磁反向散射耦合两种，由于两种耦合间的不同是电磁耦合的射频信号以电磁波进行传送，而电感耦合的射频信号则被捆绑在其它的电感线周围，缺乏空间辐射的电磁能量，只适合在低频段进行识别，不适合高频读写器中应用，因此，对于高频段读写器来说，电磁反向散射耦合较为适合；标签有有源和无源两种，由于超高频段极容易受到许多因素的干扰，但数据传输率很高，而且通讯好，比较适合远距离，因此，针对RFID超高频的分析，判定可以采用无源标签实现具体操作；而读码器则有控制和导入、解码器，以及控制和射频模块，主要用于对数据和命令的传输交换进行控制与通信，导入和执行指定空间的程序，并利用解码和防撞击等处理方式进行命令的识别。
第1章RFID概论1.2简述RFID的基本原理答：1.4简述RFID系统的电感耦合方式和反向散射耦合方式的原理和特点。
答：原理：①电感耦合:应用的是变压器模型，通过空间高频交变磁场实现耦合，依据的是电磁感应定律。
②反向散射耦合:应用的是雷达原理模型，发射出去的电磁波，碰到目标后反射，同时携带目标信息，依据的是电磁波的空间传播规律特点：①通过电感耦合方式一般适合于中，低频工作的近距离射频识别系统，典型的工作频率有125khz, 225khz和13. 56mhz。
识别作用距离小于1m,典型作用距离为10~20cm。
②反向射散耦合方式一般适合于高频，微波工作的远距离射频识别系统，典型的工作频率有433mhz, 915mhz, 2.45ghz，5.5ghz,识别作用距离大于1m,典型作用的距离为3~10m。
1.6什么是1比特应答器?它有什么应用?有哪些实现方法?答：①1比特应答器是字节为1比特的应答器。
②应用于电子防盗系统。
③射频标签利用二极管的非线性特性产生载波的谐波。
1.8 RRFTD系统中阅读器应具有哪些功能?答：①以射频方式向应答器传输能量。
②以应答器中读出数据或向应答器写入数据。
③完成对读取数据的信息处理并实现应用操作。
④若有需要，应能和高层处理交互信息。
1.10 RFID标签和条形码各有什么特点?它们有何不同?答：特点：RFID标签：①RFID可以识别单个非常具体的物体。
②RFID可以同时对多个物体进行识读。
③RFID采用无线射频，可以透过外部材料读取数据。
④RFID的应答器可存储的信息量大，并可以多次改写。
⑤易于构成网络应用环境。
条形码：①条形码易于制作，对印刷设备和材料无特殊要求，条形码成本低廉、价格便宜。
②条形码用激光读取信息，数据输入速度快，识别可靠准确。
③识别设备结构简单、操作容易、无须专门训练。
不同点：而RFID不要求看见目标，RFID标签只要在阅读器的作用范围内就可以被读取。
1.12参阅有关资料，对RFID防伪或食品安全追溯应用进行阐述。
