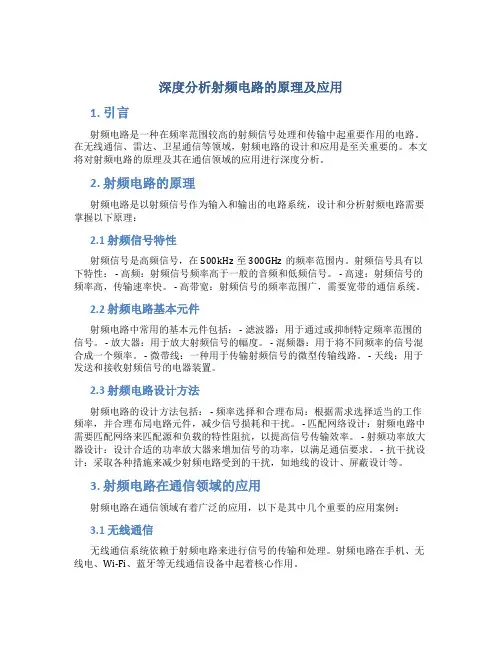

深度分析射频电路的原理及应用1. 引言射频电路是一种在频率范围较高的射频信号处理和传输中起重要作用的电路。
在无线通信、雷达、卫星通信等领域,射频电路的设计和应用是至关重要的。
本文将对射频电路的原理及其在通信领域的应用进行深度分析。
2. 射频电路的原理射频电路是以射频信号作为输入和输出的电路系统,设计和分析射频电路需要掌握以下原理:2.1 射频信号特性射频信号是高频信号,在500kHz至300GHz的频率范围内。
射频信号具有以下特性: - 高频:射频信号频率高于一般的音频和低频信号。
- 高速:射频信号的频率高,传输速率快。
- 高带宽:射频信号的频率范围广,需要宽带的通信系统。
2.2 射频电路基本元件射频电路中常用的基本元件包括: - 滤波器:用于通过或抑制特定频率范围的信号。
- 放大器:用于放大射频信号的幅度。
- 混频器:用于将不同频率的信号混合成一个频率。
- 微带线:一种用于传输射频信号的微型传输线路。
- 天线:用于发送和接收射频信号的电器装置。
2.3 射频电路设计方法射频电路的设计方法包括: - 频率选择和合理布局:根据需求选择适当的工作频率,并合理布局电路元件,减少信号损耗和干扰。
- 匹配网络设计:射频电路中需要匹配网络来匹配源和负载的特性阻抗,以提高信号传输效率。
- 射频功率放大器设计:设计合适的功率放大器来增加信号的功率,以满足通信要求。
- 抗干扰设计:采取各种措施来减少射频电路受到的干扰,如地线的设计、屏蔽设计等。
3. 射频电路在通信领域的应用射频电路在通信领域有着广泛的应用,以下是其中几个重要的应用案例:3.1 无线通信无线通信系统依赖于射频电路来进行信号的传输和处理。
射频电路在手机、无线电、Wi-Fi、蓝牙等无线通信设备中起着核心作用。
3.2 卫星通信卫星通信系统使用射频电路来实现地面与卫星之间的信号传输。
射频电路在卫星通信终端设备和卫星上的天线系统中起到重要作用。

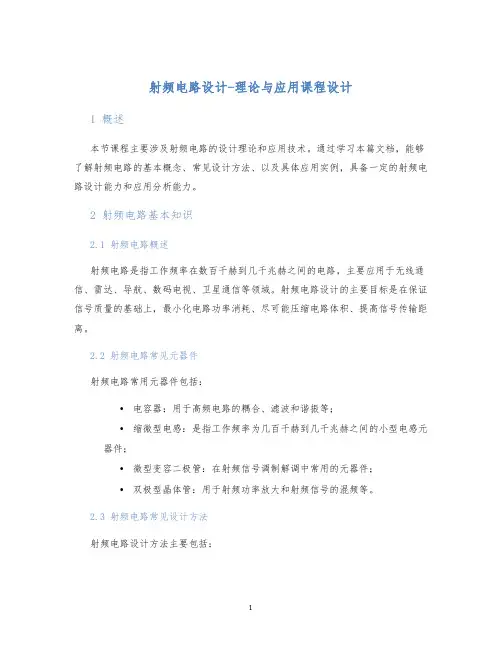

射频电路设计-理论与应用课程设计1 概述本节课程主要涉及射频电路的设计理论和应用技术。
通过学习本篇文档,能够了解射频电路的基本概念、常见设计方法、以及具体应用实例,具备一定的射频电路设计能力和应用分析能力。
2 射频电路基本知识2.1 射频电路概述射频电路是指工作频率在数百千赫到几千兆赫之间的电路,主要应用于无线通信、雷达、导航、数码电视、卫星通信等领域。
射频电路设计的主要目标是在保证信号质量的基础上,最小化电路功率消耗、尽可能压缩电路体积、提高信号传输距离。
2.2 射频电路常见元器件射频电路常用元器件包括:•电容器:用于高频电路的耦合、滤波和谐振等;•缩微型电感:是指工作频率为几百千赫到几千兆赫之间的小型电感元器件;•微型变容二极管:在射频信号调制解调中常用的元器件;•双极型晶体管:用于射频功率放大和射频信号的混频等。
2.3 射频电路常见设计方法射频电路设计方法主要包括:•参数调节法:通过对电路中元器件参数的调节,实现电路频率和增益的精准控制;•调谐法:通过变容、变感等方法,实现电路的谐振频率调节;•负反馈法:通过反馈电路设计,实现射频电路的稳定性提高。
3 射频电路设计应用实例3.1 射频功率放大器射频功率放大器是射频电路的重要组成部分,主要作用是将射频信号从低功率转变为高功率,以提高信号传输距离。
设计射频功率放大器时需要考虑功率放大器的功率损耗、失真、阻抗匹配等问题。
在具体的应用中,可以采用微带线、负载线和巴伦变压器结构等方式实现阻抗匹配。
3.2 频率合成器频率合成器是一种可以通过基准信号合成多种频率信号的电路。
射频频率合成器的设计主要考虑两个问题:频率合成的精度和频率合成的范围。
一般采用锁相环(PLL)电路来实现射频频率合成。
3.3 低噪声放大器低噪声放大器是指具有低噪声系数的放大器,能够分离出微弱的信号,并在放大的同时不引入额外的噪声。
低噪声放大器的设计,需要考虑电路稳定性、线性度、噪声系数等指标。

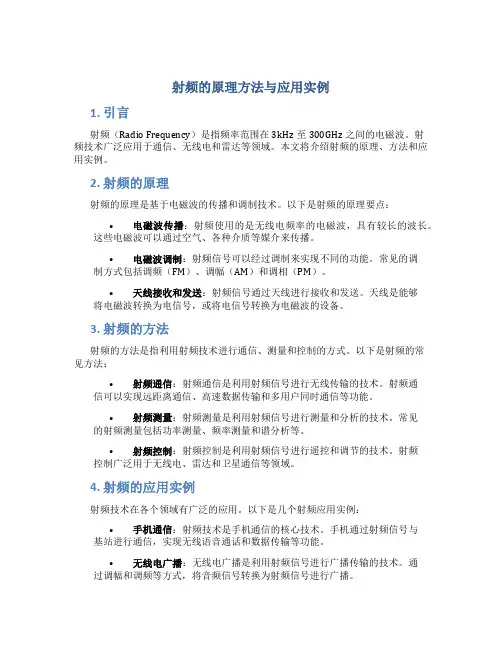

射频的原理方法与应用实例1. 引言射频(Radio Frequency)是指频率范围在3kHz至300GHz之间的电磁波。
射频技术广泛应用于通信、无线电和雷达等领域。
本文将介绍射频的原理、方法和应用实例。
2. 射频的原理射频的原理是基于电磁波的传播和调制技术。
以下是射频的原理要点:•电磁波传播:射频使用的是无线电频率的电磁波,具有较长的波长。
这些电磁波可以通过空气、各种介质等媒介来传播。
•电磁波调制:射频信号可以经过调制来实现不同的功能。
常见的调制方式包括调频(FM)、调幅(AM)和调相(PM)。
•天线接收和发送:射频信号通过天线进行接收和发送。
天线是能够将电磁波转换为电信号,或将电信号转换为电磁波的设备。
3. 射频的方法射频的方法是指利用射频技术进行通信、测量和控制的方式。
以下是射频的常见方法:•射频通信:射频通信是利用射频信号进行无线传输的技术。
射频通信可以实现远距离通信、高速数据传输和多用户同时通信等功能。
•射频测量:射频测量是利用射频信号进行测量和分析的技术。
常见的射频测量包括功率测量、频率测量和谱分析等。
•射频控制:射频控制是利用射频信号进行遥控和调节的技术。
射频控制广泛用于无线电、雷达和卫星通信等领域。
4. 射频的应用实例射频技术在各个领域有广泛的应用。
以下是几个射频应用实例:•手机通信:射频技术是手机通信的核心技术。
手机通过射频信号与基站进行通信,实现无线语音通话和数据传输等功能。
•无线电广播:无线电广播是利用射频信号进行广播传输的技术。
通过调幅和调频等方式,将音频信号转换为射频信号进行广播。
•雷达系统:雷达系统利用射频信号进行目标探测和测量。
雷达系统可以在航空、航海、军事和气象等领域中起到关键作用。
•无线传感器网络:无线传感器网络利用射频信号进行数据传输和协调控制。
无线传感器网络可以应用于环境监测、智能家居和物联网等领域。
5. 总结射频是一种重要的通信和测量技术。
本文介绍了射频的原理、方法和应用实例。

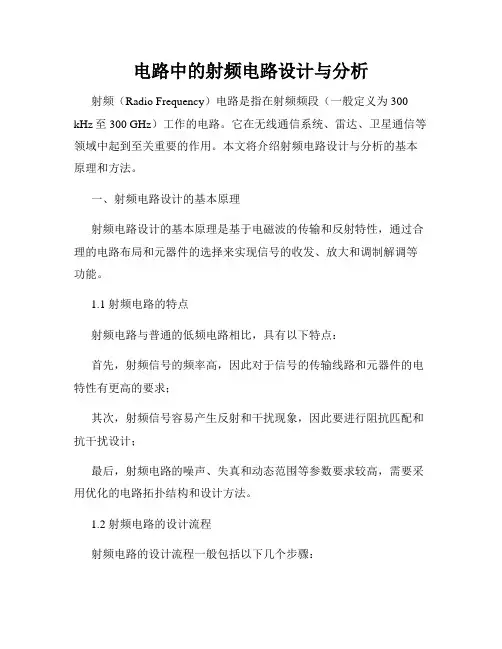

电路中的射频电路设计与分析射频(Radio Frequency)电路是指在射频频段(一般定义为300 kHz至300 GHz)工作的电路。
它在无线通信系统、雷达、卫星通信等领域中起到至关重要的作用。
本文将介绍射频电路设计与分析的基本原理和方法。
一、射频电路设计的基本原理射频电路设计的基本原理是基于电磁波的传输和反射特性,通过合理的电路布局和元器件的选择来实现信号的收发、放大和调制解调等功能。
1.1 射频电路的特点射频电路与普通的低频电路相比,具有以下特点:首先,射频信号的频率高,因此对于信号的传输线路和元器件的电特性有更高的要求;其次,射频信号容易产生反射和干扰现象,因此要进行阻抗匹配和抗干扰设计;最后,射频电路的噪声、失真和动态范围等参数要求较高,需要采用优化的电路拓扑结构和设计方法。
1.2 射频电路的设计流程射频电路的设计流程一般包括以下几个步骤:第一步,确定电路的功能需求和性能指标,包括频率范围、增益、带宽、动态范围等;第二步,选择合适的射频器件和元器件,如放大器、混频器、滤波器等;第三步,进行电路布局和阻抗匹配设计,确保信号传输的稳定性和抗干扰能力;第四步,进行电路仿真和分析,评估设计的性能和稳定性;第五步,制作电路原型,进行实验验证和调试;第六步,根据实验结果进行电路优化和调整,直到满足设计要求。
二、射频电路的元器件选择与设计2.1 射频放大器射频放大器是射频电路中常用的关键元器件,主要用于放大射频信号,提高信号的功率和增益。
常见的射频放大器包括二极管放大器、场效应管放大器和双极型晶体管放大器等。
在选择放大器时,需要考虑其频率响应、噪声系数、输入输出阻抗等参数,并根据实际需求进行合理搭配和优化设计。
2.2 射频滤波器射频滤波器用于对射频信号进行频率选择和滤波,以满足系统对信号频带的要求。
常见的射频滤波器包括陶瓷滤波器、石英晶体滤波器和微带线滤波器等。
在设计滤波器时,需要综合考虑滤波器的带宽、衰减特性、插入损耗和群延时等因素,并进行优化设计。

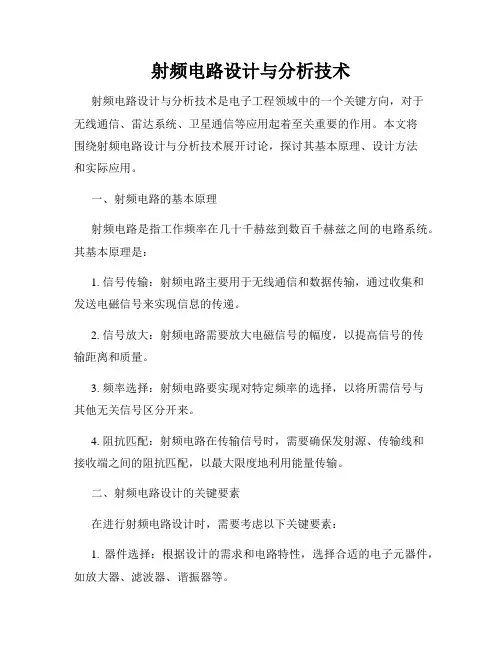

射频电路设计与分析技术射频电路设计与分析技术是电子工程领域中的一个关键方向,对于无线通信、雷达系统、卫星通信等应用起着至关重要的作用。
本文将围绕射频电路设计与分析技术展开讨论,探讨其基本原理、设计方法和实际应用。
一、射频电路的基本原理射频电路是指工作频率在几十千赫兹到数百千赫兹之间的电路系统。
其基本原理是:1. 信号传输:射频电路主要用于无线通信和数据传输,通过收集和发送电磁信号来实现信息的传递。
2. 信号放大:射频电路需要放大电磁信号的幅度,以提高信号的传输距离和质量。
3. 频率选择:射频电路要实现对特定频率的选择,以将所需信号与其他无关信号区分开来。
4. 阻抗匹配:射频电路在传输信号时,需要确保发射源、传输线和接收端之间的阻抗匹配,以最大限度地利用能量传输。
二、射频电路设计的关键要素在进行射频电路设计时,需要考虑以下关键要素:1. 器件选择:根据设计的需求和电路特性,选择合适的电子元器件,如放大器、滤波器、谐振器等。
2. PCB设计:良好的PCB设计能够减小信号路径的长度、减小干扰和噪声,提高电路性能。
3. 阻抗匹配:设计时需考虑电路和传输线之间的阻抗匹配,以避免信号反射造成的能量损耗和失真。
4. 抗干扰设计:射频电路易受外界干扰,需要采取抗干扰设计措施,如屏蔽罩、滤波器等。
5. 热管理:射频电路工作时会产生热量,需设计散热系统来确保电路工作的可靠性和稳定性。
三、射频电路分析的方法射频电路分析是评估电路性能和优化设计的重要步骤,常用的分析方法包括以下几种:1. 线性分析:通过对线性电路元件进行分析和建模,评估电路在频率响应、增益、相位等方面的性能。
2. 非线性分析:考虑电路的非线性元件,如晶体管、二极管等,对电路的非线性特性进行分析,以评估失真程度和动态范围等指标。
3. 噪声分析:考虑电路的噪声源,对射频电路的噪声系数、信噪比等关键参数进行分析和计算。
4. 稳定性分析:通过判断电路的稳定性边界条件,评估电路在不同工作情况下的稳定性。
一、射频电路组成和特点:
普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。
其主要负责接收信号解调;发射信息调制。
早期手机通过超外差变频(手机有一级、二级混频和一本、二本振电路),后才解调出接收基带信息;新型手机则直接解调出接收基带信息(零中频)。
更有些手机则把频合、接收压控振荡器(RX—VCO)也都集成在中频内部。
(射频电路方框图)
1、接收电路的结构和工作原理:
1
接收时,天线把基站发送来电磁波转为微弱交流电流信号经滤波,高频放大后,送入中频内进行解调,得到接收基带信息(RXI-P、RXI-N、RXQ-P、RXQ-N);送到逻辑音频电路进一步处理。
1、该电路掌握重点:
(1)、接收电路结构。
(2)、各元件的功能与作用。
(3)、接收信号流程。
电路分析:
(1)、电路结构。
接收电路由天线、天线开关、滤波器、高放管(低噪声放大器)、中频集成块(接收解调器)等电路组成。
早期手机有一级、二级混频电路,其目的把接收频率降低后再解调(如下图)。
2
(接收电路方框图)
(2)、各元件的功能与作用。
1)、手机天线:
结构:(如下图)
由手机天线分外置和内置天线两种;由天线座、螺线管、塑料封套组成。
3。
射频电路的原理及应用一、射频电路的定义射频电路是指在射频信号频率范围内工作的电路。
射频信号是指频率超过几十千赫兹(kHz)的电信号。
射频电路在通信、雷达、卫星和无线电频率应用中起着重要的作用。
二、射频电路的原理射频电路的原理涉及信号的传输、调制和解调。
以下是一些常见的射频电路原理:1. 信号的传输在射频电路中,信号传输过程涉及到信号的放大、滤波和混频等操作。
以下是一些常见的射频电路传输原理: - 射频放大器:用于放大射频信号的电路。
- 射频滤波器:用于滤除非期望频率的信号。
- 射频混频器:用于将不同频率的信号进行混频操作。
2. 调制和解调调制是将调制信号嵌入到载波频率上,以便在信道中传输。
解调则是将调制信号从载波中提取出来。
以下是一些常见的射频电路调制和解调原理: - 调制器:用于将一个低频调制信号转换成一个高频调制信号。
- 解调器:用于从射频信号中提取出原始调制信号。
三、射频电路的应用射频电路在各个领域都有着重要的应用。
以下是一些常见的射频电路应用:1. 通信领域射频电路在通信领域中起着至关重要的作用。
以下是一些常见的射频电路在通信领域的应用: - 无线电通信:射频电路在无线电通信中用于信号的传输和调制。
- 手机通信:射频电路在手机通信中用于信号的放大和解调。
- 卫星通信:射频电路在卫星通信中用于信号的放大和传输。
2. 雷达雷达是利用射频信号进行目标探测和测量的一种技术。
射频电路在雷达系统中起着重要的作用,以下是一些射频电路在雷达中的应用: - 发射机:射频发射机产生高功率射频信号并将其送入天线系统。
- 接收机:射频接收机接收从目标返回的信号并对其进行放大和解调。
- 混频器:射频混频器用于将回波信号与本地振荡器产生的信号进行混频。
3. 无线电频率应用射频电路在无线电频率应用中也有着重要的应用,以下是一些常见的射频电路应用: - 无线电发射机:射频电路在无线电发射机中用于信号的放大和传输。
RF射频技术的原理及应用一、射频技术简介射频(Radio Frequency)技术是指在无线通信中使用的一种无线传输技术。
它利用电磁波进行信号的传输与接收,通常在300kHz至300GHz的频率范围内工作。
下面将介绍RF射频技术的原理和应用。
二、RF射频技术的原理1. RF信号发射原理射频信号发射的原理是通过将低频信号调制到高频载波上并进行放大,然后通过射频天线将信号发射出去。
主要包括以下几个步骤: - 信号调制:将低频信号通过调制电路调制到高频载波上。
常见的调制方式有幅度调制(AM)、频率调制(FM)和相位调制(PM)等。
- 功率放大:经过调制的信号需要经过功率放大器进行放大,以增加信号的传输距离和覆盖范围。
- 天线辐射:放大后的信号通过射频天线进行辐射,以便外部设备能够接收到信号。
2. RF信号接收原理RF信号接收的原理是接收到射频信号后,通过射频天线将信号送入接收电路进行解调和放大,然后输出到外部设备。
主要包括以下几个步骤: - 天线接收:射频信号通过射频天线接收后传入接收电路。
- 信号解调:接收电路将射频信号进行解调,还原成原始的低频信号。
- 信号放大:解调后的信号经过放大电路进行放大,以增强信号的强度。
- 信号输出:放大后的信号输出到外部设备,如扬声器或显示屏。
三、RF射频技术的应用RF射频技术在各个领域都有广泛的应用,下面将介绍几个主要的应用领域。
1. 无线通信RF射频技术在无线通信领域有着重要的应用,包括移动通信、卫星通信、无线局域网等。
射频技术通过信号的发射和接收,实现了无线通信的远程传输和接收功能。
2. 广播电视广播电视领域也是RF射频技术的应用之一。
广播和电视节目通过射频信号的发射和接收,实现了音频和视频信息的远程传播和播放。
3. 遥控器遥控器是现代生活中常见的使用射频技术的设备之一。
无论是电视遥控器、空调遥控器还是智能家居设备的遥控器,都是通过射频信号来实现设备的远程控制。
射频电路设计与应用射频(Radio Frequency,简称RF)电路是指一种在射频范围内工作的电子电路。
射频电路设计与应用广泛应用于通信、无线电、雷达、卫星导航等领域,具有重要的实际意义。
本文将介绍射频电路设计的基本原理、常用的设计方法和射频电路在现实应用中的重要性。
一、射频电路设计原理射频电路设计是指在一定频率范围内将电子元器件和电路组合起来,以实现无线信号的传输和接收。
射频电路的特点是频率较高,要求电路能够稳定地工作在高频环境下。
射频电路设计的基本原理包括频率选择、信号放大、滤波与混频等。
在频率选择方面,通常通过谐振电路来选择所需的工作频率。
在信号放大方面,选择合适的放大器并通过匹配网络来实现增益的放大。
在滤波方面,使用滤波电路来消除干扰信号和筛选所需信号。
混频则是将射频信号与局部振荡信号混合,获得所需的中频信号。
二、射频电路设计方法在射频电路设计中,常用的设计方法包括频率规划、传输线路设计、放大器设计、频率合成和滤波器设计等。
1. 频率规划:根据系统要求和应用场景确定工作频率范围,选择适合的信号源和合适的局部振荡器。
2. 传输线路设计:在高频环境下,传输线路的损耗、阻抗匹配和信号传输的稳定性至关重要。
合理设计传输线路,使用合适的传输线类型和匹配网络,能够提高射频电路的性能。
3. 放大器设计:根据射频信号的幅度要求选择合适的放大器类型,如低噪声放大器、功率放大器等,并通过合适的偏置和反馈网络实现设计要求。
4. 频率合成:通过合成多个频率信号以获得所需的频率信号。
常用的频率合成电路包括频率倍频器、混频器等。
5. 滤波器设计:射频电路中常常需要对信号进行滤波处理,以滤除干扰和选择所需信号。
根据系统要求,选择合适的滤波器类型,如低通滤波器、带通滤波器等。
三、射频电路在实际应用中的重要性射频电路设计与应用在现代通信技术中起着至关重要的作用。
举几个常见的应用场景作为例子。
1. 无线通信:射频电路是无线通信系统中必不可少的组成部分。
射频电路的设计原理和优化射频电路是现代通信系统中不可或缺的部分,其作用是在传输信号之前将信号放大、滤波、调制等,以保证信号质量和传输距离。
因此,对于射频电路的设计和优化十分重要。
一、射频电路的设计原理1、射频电路常见组件射频电路由多个组件组成,其中常见的组件包括:(1)二极管:在不同的交、直流工作模式下,二极管均可用于射频电路。
(2)电容器:作为一种具有低通/高通滤波器效果的器件,电容器可以用于频率选择电路和耦合电路。
(3)电感器:作为一种具有高通/低通滤波器效果的器件,电感器主要用于射频放大器中。
(4)变压器:主要用于匹配不同电阻值和阻抗值的电源和负载,并用于驱动天线。
(5)晶体管:在现代射频电路中广泛使用的放大器器件,它可以实现高速开关,并将低功率信号转换为高功率信号。
2、射频电路的基础参数(1)指标:阻抗(Z)、频率(f)、频带宽度(BW)、输入输出功率P。
(2)特性:增益(G)、稳定性、谐振频率、相关系数和线性度。
二、射频电路的优化方法1、降低噪声水平在射频电路中,噪声是由电气信号和热无关噪声共同产生的。
射频电路的设计师需要采用多种技术,以降低噪声水平。
这些技术包括减小电路本身的噪声、采用防射频干扰和阻尼噪声的方法。
2、提高灵敏度和选择性射频电路的设计师需要预先确定电路所需的灵敏度和选择性指标,并对其进行验证和调整。
射频电路的选择性指标是其频带宽度(BW)。
通过调整电路本身的各项参数,设计师可以调整选择性指标以满足不同的需求。
3、提高线性度和输出功率在射频电路中,线性度和输出功率似乎是相互矛盾的要求。
然而,通过熟练的设计技巧和优化方法,设计师可以提高射频电路的线性度和输出功率。
4、实现所需的阻抗匹配在射频电路中,阻抗匹配是一个必不可少的过程。
用于输入和输出电缆进行阻抗匹配,并采用匹配网络等工具,以最大程度地减小电路阻抗不匹配的影响。
5、减小电路本身的损耗射频电路的损耗包括传输线、电感、电容、二极管、晶体管等各种组件产生的电耗和电流损失。
无线射频技术原理及电路设计技巧-设计应用RF(Radio Frequency)技术被广泛应用于多种领域,如:电视、广播、移动电话、雷达、自动识别系统等。
专用词RFID(射频识别)即指应用射频识别信号对目标物进行识别。
RFID的应用包括:ETC(电子收费)铁路机车车辆识别与跟踪集装箱识别贵重物品的识别、及跟踪商业零售、医疗保健、后勤服务等的目标物管理出入门禁管理动物识别、跟踪车辆自动锁死(防盗)RF(射频)专指具有一定波长可用于无线电通信的电磁波。
电磁波可由其频率表述为:KHz(千赫),MHz(兆赫)及GHz(千兆赫)。
其频率范围为VLF(极低频)也即10-30KHz至EHF(极高频)也即30-300GHz。
RFID是一项易于操控,简单实用且特别适合用于自动化控制的灵活性应用技术,其所具备的独特优越性是其它识别技术无法企及的。
它既可支持只读工作模式也可支持读写工作模式,且无需接触或瞄准;可自由工作在各种恶劣环境下;可进行高度的数据集成。
另外,由于该技术很难被仿冒、侵入,使RFID具备了极高的安全防护能力。
从概念上来讲,RFID 类似于条码扫描,对于条码技术而言,它是将已编码的条形码附着于目标物并使用专用的扫描读写器利用光信号将信息由条形磁传送到扫描读写器;而RFID则使用专用的RFID 读写器及专门的可附着于目标物的RFID单元,利用RF信号将信息由RFID单元传送至RFID读写器。
RFID单元中载有关于目标物的各类相关信息,如:该目标物的名称,目标物运输起始终止地点、中转地点及目标物经过某一地的具体时间等,还可以载入诸如温度等指标。
RFID单元,如标签、卡等可灵活附着于从车辆到载货底盘的各类物品。
RFID技术所使用的电波频率为50KHz-5.8GHz,如图一所示,一个基本的RFID系统一般包括以下几个部份:一个载有目标物相关信息的RFID单元(应答机或卡、标签等)在读写器及RFID单元间传输RF信号的天线一个产生RF信号的RF收发器(RF transceiver)一个接收从RFID单元上返回的RF信号并将解码的数据传输到主机系统以供处理的读写器。
无线射频的电路原理及应用1. 引言射频(Radio Frequency,简称RF)是指用于无线通信的电磁波频率范围,通常指从3kHz到300GHz的频率范围。
无线射频技术的应用广泛,涵盖了移动通信、无线传感器网络、卫星通信、无线电视、雷达等领域。
在无线射频技术中,电路原理起着至关重要的作用,对信号的产生、调制、放大、接收和解调等过程起到关键的作用。
本文将介绍无线射频电路的原理及其在各个领域的应用。
2. 无线射频电路的基础原理2.1 电磁波的基本特性•电磁波是通过电场和磁场的相互作用传播的,具有波动性和粒子性。
•电磁波有不同的频率和波长,频率越高,波长越短,能量越大。
•电磁波可以被天线接收和发送,实现无线通信。
2.2 无线射频电路的要素无线射频电路主要由以下几个部分构成:•天线:将电磁波转化为电信号或将电信号转化为电磁波。
•射频前端模块:包括信号产生、调制、放大等功能。
•射频接收机:将接收到的电磁波转化为数字信号。
•射频发送机:将数字信号转化为电磁波发送出去。
3. 无线射频电路的应用3.1 移动通信•手机:无线射频电路在手机中起到关键作用,将电磁波转化为电信号发射出去,并将接受到的电信号转化为数字信号。
•基站:无线射频电路在基站中起到关键作用,将数字信号转化为电磁波发射出去,并将接收到的电磁波转化为数字信号。
•数据通信:无线射频电路在数据通信中起到关键作用,实现手机间的通信和数据传输。
3.2 无线传感器网络无线传感器网络是由大量分布在一定区域内的无线传感器节点组成的网络。
无线射频电路在无线传感器网络中起到关键作用,实现传感器节点之间的通信和数据传输。
3.3 卫星通信卫星通信是通过人造卫星实现的无线通信方式。
无线射频电路在卫星通信中起到关键作用,将地面发射的信号转化为电磁波发送到卫星,并将卫星接收到的电磁波转化为数字信号发送到地面。
3.4 无线电视无线电视是通过无线传输的方式实现的电视信号的接收和传输。
【连载】射频电路设计——原理与应用相关搜索:射频电路, 原理, 连载, 应用, 设计随着通信技术的发展,通信设备所用频率日益提高,射频(RF)和微波(MW)电路在通信系统中广泛应用,高频电路设计领域得到了工业界的特别关注,新型半导体器件更使得高速数字系统和高频模拟系统不断扩张。
微波射频识别系统(RFID)的载波频率在915MHz和2450MHz频率范围内;全球定位系统(GPS)载波频率在1227.60MHz和1575.42MHz的频率范围内;个人通信系统中的射频电路工作在1.9GHz,并且可以集成于体积日益变小的个人通信终端上;在C波段卫星广播通信系统中包括4GHz的上行通信链路和6GHz的下行通信链路。
通常这些电路的工作频率都在1GHz以上,并且随着通信技术的发展,这种趋势会继续下去。
但是,处理这种频率很高的电路,不仅需要特别的设备和装置,而且需要直流和低频电路中没有用到的理论知识和实际经验。
下面的内容主要是结合我从事射频电路设计方向研究4年来的体会,讲述在射频电路设计中必须具备的基础理论知识,以及我个人在研究和工作中累积的一些实际经验。
作者介绍ChrisHao,北京航空航天大学电子信息工程学院学士、博士生;研究方向为通信系统中的射频电路设计;负责或参与的项目包括:主动式射频识别系统设计、雷达信号模拟器射频前端电路设计、集成运算放大器芯片设计,兼容型GNSS接收机射频前端设计,等。
第1章射频电路概述本章首先给出了明确的频谱分段以及各段频谱的特点,接着通过一个典型射频电路系统以及其中的单元举例说明了射频通信系统的主要特点。
第1节频谱及其应用第2节射频电路概述第2章射频电路理论基础本章将介绍电容、电阻和电感的高频特性,它们在高频电路中大量使用,主要用于:(1)阻抗匹配或转换(2)抵消寄生元件的影响(扩展带宽)(3)提高频率选择性(谐振、滤波、调谐)(4)移相网络、负载等第1节品质因数第2节无源器件特性第3章传输线工作频率的提高意味着波长的减小,当频率提高到UHF时,相应的波长范围为10-100cm,当频率继续提高时,波长将与电路元件的尺寸相当,电压和电流不再保持空间不变,必须用波的特性来分析它们。
射频电路的原理和应用1. 射频电路的概述射频(Radio Frequency,RF)电路是一种用于处理射频信号的电路,射频信号是指频率在无线电频段的电信号。
射频电路在通信、雷达、无线电等领域中都有广泛的应用。
射频电路的设计和应用需要掌握一定的电路理论和相关的技术知识。
2. 射频电路的基本原理射频电路的基本原理主要包括:•射频信号的传输特性:射频信号的传输特性由电磁波的传播方式决定,涉及到频率、功率、阻抗匹配等参数。
•射频信号的调制和解调:射频信号的调制和解调是指将信息信号转换成射频信号和将射频信号转换成信息信号的过程,常见的调制方式有调幅(AM)、调频(FM)和调相(PM)。
•射频信号的放大和滤波:射频信号在传输过程中需要经过放大和滤波处理,以提高信号的质量和可靠性。
•射频信号的混频和解混频:射频信号的混频是指将射频信号与其他信号进行合成,解混频则是将射频信号从合成的信号中分离出来。
3. 射频电路的应用领域射频电路在多个领域中都有广泛的应用,下面列举了一些常见的应用领域:•通信系统:射频电路在通信系统中起到连接和传输信号的作用,常见的应用有手机通信、卫星通信和无线局域网等。
•雷达系统:射频电路在雷达系统中用于接收和发送雷达信号,常见的应用有航空雷达、气象雷达和地面监测雷达等。
•无线电系统:射频电路在无线电系统中用于接收和发送无线电信号,常见的应用有广播电台、电视台和无线电遥控等。
•医疗设备:射频电路在医疗设备中用于医学影像和无线监测等方面的应用,如核磁共振成像(MRI)和心电图监测等。
•工业自动化:射频电路在工业自动化中用于无线传感和控制系统,常见的应用有无线传感器网络和远程监控等。
•军事装备:射频电路在军事装备中用于通信、雷达和导航等方面的应用,如军用通信设备和导弹定位系统等。
4. 射频电路设计的要点设计射频电路时需要注意以下几个要点:4.1 频率选择选择合适的工作频率是设计射频电路的关键,需要考虑实际应用需要和系统的可靠性要求。
射频电路原理射频电路是指工作频率在无线电频率范围内的电路,主要用于无线通信、雷达、卫星通信等领域。
射频电路的设计和应用已经成为现代通信系统中不可或缺的一部分。
本文将从射频电路的基本原理、设计要点和应用领域等方面进行介绍。
首先,射频电路的基本原理是基于交流电路理论,但由于工作频率较高,因此在设计和应用时需要考虑许多特殊因素。
射频电路的特点之一是传输线上的电磁波效应,因此在设计射频电路时需要考虑传输线的特性阻抗匹配、衰减和反射等问题。
另外,射频电路中还会涉及到高频器件的选取和匹配,如高频放大器、滤波器、混频器等。
这些器件的特性对射频电路的性能有着重要的影响。
其次,射频电路的设计要点包括频率选择、阻抗匹配、功率传输和抗干扰能力等方面。
在频率选择上,需要根据具体的应用需求选择合适的工作频段,同时考虑到频率的稳定性和带宽的要求。
阻抗匹配是射频电路设计中的重要环节,它直接影响到信号的传输效率和功率传输。
此外,射频电路在实际应用中通常会受到各种干扰,因此抗干扰能力也是设计中需要重点考虑的问题。
最后,射频电路在通信、雷达、卫星通信等领域有着广泛的应用。
在通信系统中,射频电路用于无线信号的发射和接收,包括调制解调、功率放大、滤波和射频前端等功能。
在雷达系统中,射频电路用于发射和接收雷达信号,并实现信号的处理和解调。
在卫星通信系统中,射频电路则扮演着信号的发射、接收和频率转换等关键角色。
综上所述,射频电路作为现代通信系统中的重要组成部分,其设计和应用都具有一定的复杂性和专业性。
只有深入理解射频电路的基本原理,灵活运用设计要点,并结合实际应用需求,才能设计出稳定、高效的射频电路系统,满足现代通信系统对于高速、高频、高效的需求。
射频电路设计原理与应用【连载】射频电路设计——原理与应用相关搜索:射频电路, 原理, 连载, 应用, 设计随着通信技术的发展,通信设备所用频率日益提高,射频(RF)和微波(MW)电路在通信系统中广泛应用,高频电路设计领域得到了工业界的特别关注,新型半导体器件更使得高速数字系统和高频模拟系统不断扩张。
微波射频识别系统(RFID)的载波频率在915MHz和2450MHz频率范围内;全球定位系统(GPS)载波频率在1227.60MHz和1575.42MHz的频率范围内;个人通信系统中的射频电路工作在1.9GHz,并且可以集成于体积日益变小的个人通信终端上;在C波段卫星广播通信系统中包括4GHz的上行通信链路和6GHz的下行通信链路。
通常这些电路的工作频率都在1GHz以上,并且随着通信技术的发展,这种趋势会继续下去。
但是,处理这种频率很高的电路,不仅需要特别的设备和装置,而且需要直流和低频电路中没有用到的理论知识和实际经验。
下面的内容主要是结合我从事射频电路设计方向研究4年来的体会,讲述在射频电路设计中必须具备的基础理论知识,以及我个人在研究和工作中累积的一些实际经验。
作者介绍ChrisHao,北京航空航天大学电子信息工程学院学士、博士生;研究方向为通信系统中的射频电路设计;负责或参与的项目包括:主动式射频识别系统设计、雷达信号模拟器射频前端电路设计、集成运算放大器芯片设计,兼容型GNSS接收机射频前端设计,等。
第1章射频电路概述本章首先给出了明确的频谱分段以及各段频谱的特点,接着通过一个典型射频电路系统以及其中的单元举例说明了射频通信系统的主要特点。
第1节频谱及其应用第2节射频电路概述第2章射频电路理论基础本章将介绍电容、电阻和电感的高频特性,它们在高频电路中大量使用,主要用于:(1)阻抗匹配或转换(2)抵消寄生元件的影响(扩展带宽)(3)提高频率选择性(谐振、滤波、调谐)(4)移相网络、负载等第1节品质因数第2节无源器件特性第3章传输线工作频率的提高意味着波长的减小,当频率提高到UHF时,相应的波长范围为10-100cm,当频率继续提高时,波长将与电路元件的尺寸相当,电压和电流不再保持空间不变,必须用波的特性来分析它们。
第1节传输线的基本参数第2节终端带负载的传输线分析 (1)第3节终端带负载的传输线分析 (2)第4章史密斯圆图为了简化反射系数的计算,P.H.Smith开发了以保角映射原理为基础的图解方法。
这种近似方法的优点是有可能在同一个图中简单直观的显示传输线阻抗以及反射系数。
本小节将对史密斯圆图进行系统的介绍。
第1节史密斯圆图第5章二端口网络为了有效的减少无源、有源器件的个数,避开电路的复杂性和非线性效应,简化电路输入、输出特性关系,可以用网络模型来代替基本电路。
第1节二端口网络模型第2节二端口网络的串联、并联与级联第3节二端口网络的散射参量第6章功率、增益、噪声、和非线性增益、噪声和非线性是描述射频电路最常用的指标。
在射频和微波系统中,由于反射的普遍存在和理想的短路、开路难以获得,低频电路中常用的电压和电流参数的测量变得十分困难,因此,功率的测量得到了广泛的应用。
第1节功率和增益第2节噪声和噪声系数第3节电路的非线性第7章射频滤波器滤波器是一种选择装置,它对输入信号进行加工和处理,从中选出某些特定的信号作为输出。
电滤波器的任务是对输入信号进行选频加权传输。
第1节引言第2节滤波器基本原理与分类第3节滤波器的设计方法第4节集成滤波器产品第8章功率衰减器、分配器和方向耦合器本章将分三节介绍三种在射频电路中常用的电路模块:功率衰减器、功率分配器和方向耦合器。
第1节功率衰减器第2节功率分配器第3节方向耦合器第1章射频电路概述第2章第3章本章首先给出了明确的频谱分段以及各段频谱的特点,接着通过一个典型射频电路系统以及其中的单元举例说明了射频通信系统的主要特点。
第4章第1节频谱及其应用第5章由于很多领域的应用中需要系统工作于一定的频率范围之内,因此需要对频率进行分段。
近年来对于频谱的分段已经进行了几次,其中对常用的是电气和电子工程师协会(IEEE)建立的,如表1.1所示。
第6章表中可以看出VHF/UHF波段是典型的电视设备工作频段,在这两个波段波长达到了与电子系统的实际尺寸相当的水平,因此,从这个频段开始必须在有关电子线路中考虑电流和电压信号的波的性质。
这里定义频率高于它的所有频段为射频频段,工作射频频段的电路称为射频电路。
第7章第8章射频频段频段的主要应用领域有:第9章第10章1. 卫星通信与卫星电视广播第11章第12章 * 双边带广播系统(DBS-Direct Broadcast System)第13章 * C波段:4/6GHz,下行4 GHz,上行6 GHz第14章 * Ku波段:12/15GHz,下行12GHz,上行15GHz第15章 * 卫星间通信:36GHz第16章第17章2. 微波中继通信第18章第19章 * 干线微波:2.1GHz,8GHz,11GHz第20章 * 支线微波:6GHz,8GHz,11GHz,36GH第21章 * 农村多址(一点多址):1.5GHz,2.4GHz,2.6GHz第22章第23章3. 雷达、气象、测距、定位第24章第25章 * 雷达远程警戒:P, L, S,C第26章 * 精确制导:X,,Ka第27章 * 气象:1.7 GHz,0.1375GHz第28章 * 汽车防撞、自动记费:36 GHz,60GHz第29章 * 防盗:9.4 GHz第30章 * 全球定位:1227.60MHz和1575.42MHz第31章第32章4. 射电天文:36GHz, 94GHz, 125GHz第33章第34章 5. 计算机无线网:2.5 GHz, 5.8 GHz, 36GHz第2节射频电路概述射频电路最主要的应用领域就是无线通信,图1.1为一个典型的无线通信系统的框图,下面以这个系统为例分析射频电路在整个无线通信系统中的作用。
图1.1 典型射频系统方框图这是一个无线通信收发机(tranceiver)的系统模型,它包含了发射机电路、接收机电路以及通信天线。
这个收发机可以应用于个人通信和无线局域网络中。
在这个系统中,数字处理部分主要是对数字信号进行处理,包括采样、压缩、编码等;然后通过A/D转换器转换器变成模拟形式进入模拟信号电路单元。
模拟信号电路分为两部分:发射部分和接收部分。
发射部分的主要作用是:数- 模转换输出的低频模拟信号与本地振荡器提供的高频载波经过混频器上变频成射频调制信号,射频信号经过天线辐射到空间中去。
接收部分的主要作用是:空间辐射信号经过天线耦合到接收电路中去,接收到的微弱信号经过低噪声放大器被放大后与本地振荡信号经过混频器下变频为包含中频信号分量的信号。
滤波器的作用就是将有用的中频信号滤出来后输入模-数转换器转换成数字信号,然后进入数字处理部分处理。
下面,将针对图1.1 方框图中的低噪声放大器(LNA)讨论一般射频电路的组成和特点。
图1.2以TriQuint公司的TGA4506-SM为例,给出了这个放大器的电路板图,注意到输入信号是通过一个经过匹配滤波网络输入放大模块。
放大模块一般采用晶体管的共射极结构,其输入阻抗必须与位于低噪声放大器前面的滤波器的输出阻抗相匹配,从而保证最佳传输功率和最小反射系数,对于射频电路设计来说,这种匹配是必须的。
此外,低噪声放大器的输出阻抗必须与其后端的混频器输入阻抗相匹配,同样能保证放大器输出的信号能完全、无反射的输入到混频器中去。
这些匹配网络是由微带线组成,在有些时候也可能由独立的无源器件组成,但是它们在高频情况下的电特性与在低频的情况下完全不同。
图上还可以看出微带线实际上是一定长度和宽度的敷铜带,与微带线连接的是片状电阻、电容和电感。
图1.2 TGA4506-SM电路版图图1.3 用于个人通信终端的低噪声放大器电路板图了解、分析、设计和最终制造这种射频电路,需要很多关于射频电路设计的知识和关键课题。
在后面的章节中,将分别对这些知识进行介绍。
第2章射频电路理论基础本章将介绍电容、电阻和电感的高频特性,它们在高频电路中大量使用,主要用于:(1)阻抗匹配或转换(2)抵消寄生元件的影响(扩展带宽)(3)提高频率选择性(谐振、滤波、调谐)(4)移相网络、负载等第1节品质因数无源元件一个很重要的参数就是品质因数(Quality Factor,Q值),品质因数的定义见式(1.1),它表示元件或电路在某个频率所存储的能量与所消耗的能量的比值。
下面以RL并联回路为例,计算电路的品质因数。
假设有激励电压为则电感中的电流为电感中储存的能量以及最大值分别为电路中每个周期消耗的能量为将式(1.5)和式(1.6)代入式(1.1)中,可以得到回路的品质因数为有了品质因数的概念,可以更方便的分析无源元件在高频情况下的特性。
第2节无源器件特性1.高频电阻低频电子学中最普通的电路元件就是电阻,它的作用是通过将一些电能装化成热能来达到电压降低的目的。
电阻的高频等效电路如图所示,其中两个电感L模拟电阻两端的引线的寄生电感,同时还必须根据实际引线的结构考虑电容效应;用电容C模拟电荷分离效应。
电阻等效电路表示法根据电阻的等效电路图,可以方便的计算出整个电阻的阻抗:下图描绘了电阻的阻抗绝对值与频率的关系,正像看到的那样,低频时电阻的阻抗是R,然而当频率升高并超过一定值时,寄生电容的影响成为主要的,它引起电阻阻抗的下降。
当频率继续升高时,由于引线电感的影响,总的阻抗上升,引线电感在很高的频率下代表一个开路线或无限大阻抗。
一个典型的1KΩ电阻阻抗绝对值与频率的关系2.高频电容片状电容在射频电路中的应用十分广泛,它可以用于滤波器调频、匹配网络、晶体管的偏置等很多电路中,因此很有必要了解它们的高频特性。
电容的高频等效电路如图所示,其中L为引线的寄生电感;描述引线导体损耗用一个串联的等效电阻R1;描述介质损耗用一个并联的电阻R2。
电容等效电路表示法同样可以得到一个典型的电容器的阻抗绝对值与频率的关系。
如下图所示,由于存在介质损耗和有限长的引线,电容显示出与电阻同样的谐振特性。
一个典型的1pF电容阻抗绝对值与频率的关系3.高频电感电感的应用相对于电阻和电容来说较少,它主要用于晶体管的偏置网络或滤波器中。
电感通常由导线在圆导体柱上绕制而成,因此电感除了考虑本身的感性特征,还需要考虑导线的电阻以及相邻线圈之间的分布电容。
电感的等效电路模型如下图所示,寄生旁路电容C和串联电阻R分别由分布电容和电阻带来的综合效应。
高频电感的等效电路与电阻和电容相同,电感的高频特性同样与理想电感的预期特性不同,如下图所示:首先,当频率接近谐振点时,高频电感的阻抗迅速提高;第二,当频率继续提高时,寄生电容C的影响成为主要的,线圈阻抗逐渐降低。
