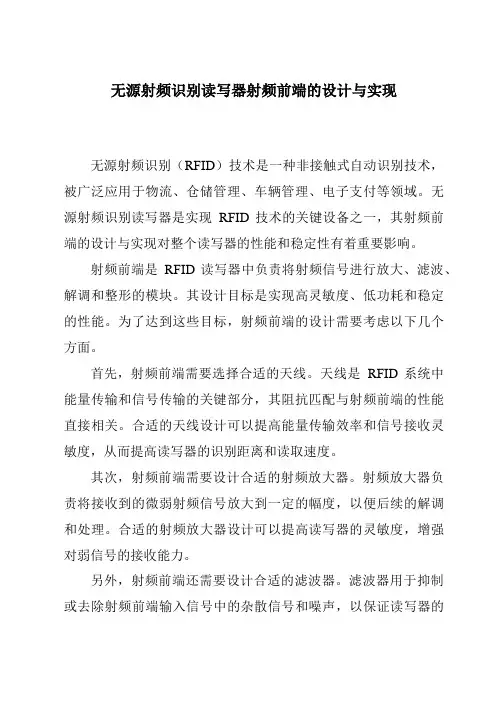

无源射频识别读写器射频前端的设计与实现无源射频识别(RFID)技术是一种非接触式自动识别技术,被广泛应用于物流、仓储管理、车辆管理、电子支付等领域。
无源射频识别读写器是实现RFID技术的关键设备之一,其射频前端的设计与实现对整个读写器的性能和稳定性有着重要影响。
射频前端是RFID读写器中负责将射频信号进行放大、滤波、解调和整形的模块。
其设计目标是实现高灵敏度、低功耗和稳定的性能。
为了达到这些目标,射频前端的设计需要考虑以下几个方面。
首先,射频前端需要选择合适的天线。
天线是RFID系统中能量传输和信号传输的关键部分,其阻抗匹配与射频前端的性能直接相关。
合适的天线设计可以提高能量传输效率和信号接收灵敏度,从而提高读写器的识别距离和读取速度。
其次,射频前端需要设计合适的射频放大器。
射频放大器负责将接收到的微弱射频信号放大到一定的幅度,以便后续的解调和处理。
合适的射频放大器设计可以提高读写器的灵敏度,增强对弱信号的接收能力。
另外,射频前端还需要设计合适的滤波器。
滤波器用于抑制或去除射频前端输入信号中的杂散信号和噪声,以保证读写器的信号质量和抗干扰能力。
合适的滤波器设计可以降低读写器对外界干扰的敏感度,提高系统的可靠性和抗干扰能力。
最后,射频前端还需要设计合适的解调和整形电路。
解调和整形电路负责将放大后的射频信号进行解调、整形和数字化处理,以便后续的数据处理和识别。
合适的解调和整形电路设计可以提高读写器的数据处理速度和准确性。
总之,无源射频识别读写器射频前端的设计与实现是保证读写器性能和稳定性的重要环节。
通过合理选择天线、设计合适的射频放大器、滤波器和解调整形电路,可以提高读写器的灵敏度、抗干扰能力和数据处理速度,从而更好地满足各种应用场景的需求。

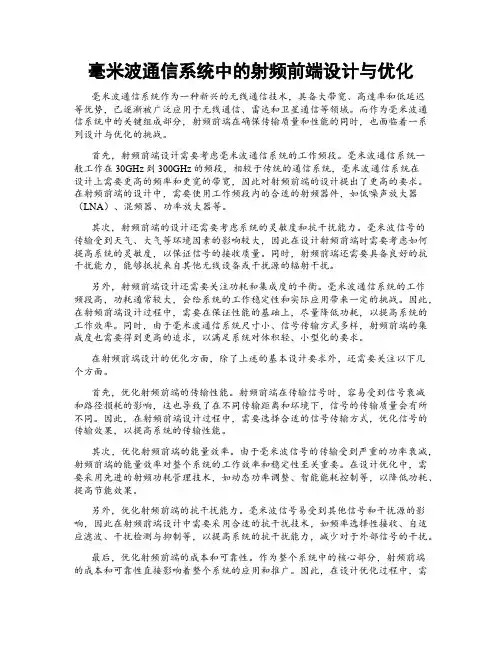

毫米波通信系统中的射频前端设计与优化毫米波通信系统作为一种新兴的无线通信技术,具备大带宽、高速率和低延迟等优势,已逐渐被广泛应用于无线通信、雷达和卫星通信等领域。
而作为毫米波通信系统中的关键组成部分,射频前端在确保传输质量和性能的同时,也面临着一系列设计与优化的挑战。
首先,射频前端设计需要考虑毫米波通信系统的工作频段。
毫米波通信系统一般工作在30GHz到300GHz的频段,相较于传统的通信系统,毫米波通信系统在设计上需要更高的频率和更宽的带宽,因此对射频前端的设计提出了更高的要求。
在射频前端的设计中,需要使用工作频段内的合适的射频器件,如低噪声放大器(LNA)、混频器、功率放大器等。
其次,射频前端的设计还需要考虑系统的灵敏度和抗干扰能力。
毫米波信号的传输受到天气、大气等环境因素的影响较大,因此在设计射频前端时需要考虑如何提高系统的灵敏度,以保证信号的接收质量。
同时,射频前端还需要具备良好的抗干扰能力,能够抵抗来自其他无线设备或干扰源的辐射干扰。
另外,射频前端设计还需要关注功耗和集成度的平衡。
毫米波通信系统的工作频段高,功耗通常较大,会给系统的工作稳定性和实际应用带来一定的挑战。
因此,在射频前端设计过程中,需要在保证性能的基础上,尽量降低功耗,以提高系统的工作效率。
同时,由于毫米波通信系统尺寸小、信号传输方式多样,射频前端的集成度也需要得到更高的追求,以满足系统对体积轻、小型化的要求。
在射频前端设计的优化方面,除了上述的基本设计要求外,还需要关注以下几个方面。
首先,优化射频前端的传输性能。
射频前端在传输信号时,容易受到信号衰减和路径损耗的影响,这也导致了在不同传输距离和环境下,信号的传输质量会有所不同。
因此,在射频前端设计过程中,需要选择合适的信号传输方式,优化信号的传输效果,以提高系统的传输性能。
其次,优化射频前端的能量效率。
由于毫米波信号的传输受到严重的功率衰减,射频前端的能量效率对整个系统的工作效率和稳定性至关重要。

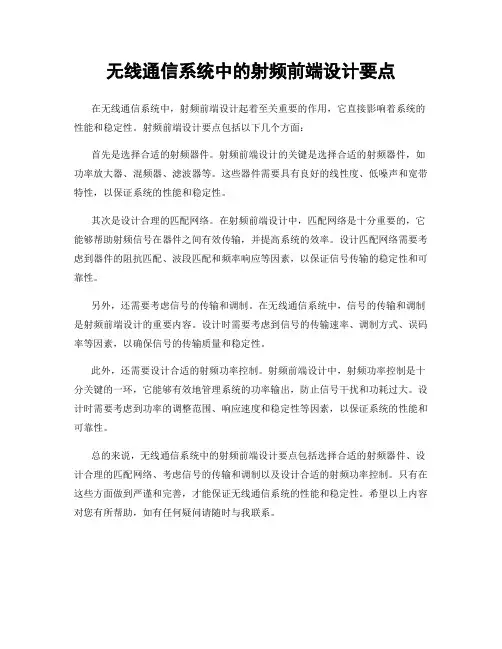

无线通信系统中的射频前端设计要点
在无线通信系统中,射频前端设计起着至关重要的作用,它直接影响着系统的性能和稳定性。
射频前端设计要点包括以下几个方面:
首先是选择合适的射频器件。
射频前端设计的关键是选择合适的射频器件,如功率放大器、混频器、滤波器等。
这些器件需要具有良好的线性度、低噪声和宽带特性,以保证系统的性能和稳定性。
其次是设计合理的匹配网络。
在射频前端设计中,匹配网络是十分重要的,它能够帮助射频信号在器件之间有效传输,并提高系统的效率。
设计匹配网络需要考虑到器件的阻抗匹配、波段匹配和频率响应等因素,以保证信号传输的稳定性和可靠性。
另外,还需要考虑信号的传输和调制。
在无线通信系统中,信号的传输和调制是射频前端设计的重要内容。
设计时需要考虑到信号的传输速率、调制方式、误码率等因素,以确保信号的传输质量和稳定性。
此外,还需要设计合适的射频功率控制。
射频前端设计中,射频功率控制是十分关键的一环,它能够有效地管理系统的功率输出,防止信号干扰和功耗过大。
设计时需要考虑到功率的调整范围、响应速度和稳定性等因素,以保证系统的性能和可靠性。
总的来说,无线通信系统中的射频前端设计要点包括选择合适的射频器件、设计合理的匹配网络、考虑信号的传输和调制以及设计合适的射频功率控制。
只有在这些方面做到严谨和完善,才能保证无线通信系统的性能和稳定性。
希望以上内容对您有所帮助,如有任何疑问请随时与我联系。

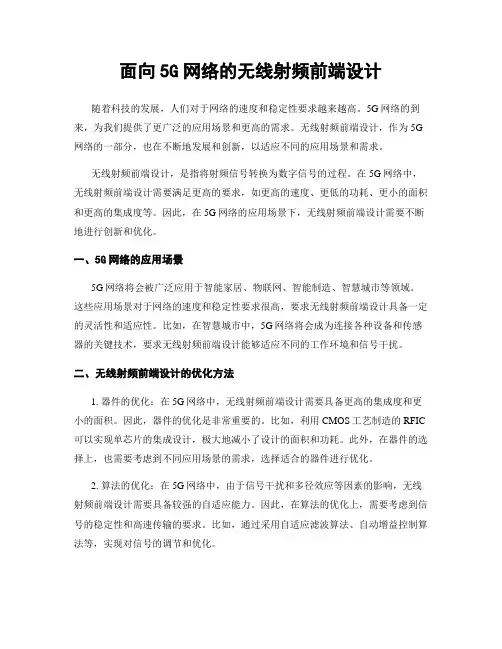

面向5G网络的无线射频前端设计随着科技的发展,人们对于网络的速度和稳定性要求越来越高。
5G网络的到来,为我们提供了更广泛的应用场景和更高的需求。
无线射频前端设计,作为5G 网络的一部分,也在不断地发展和创新,以适应不同的应用场景和需求。
无线射频前端设计,是指将射频信号转换为数字信号的过程。
在5G网络中,无线射频前端设计需要满足更高的要求,如更高的速度、更低的功耗、更小的面积和更高的集成度等。
因此,在5G网络的应用场景下,无线射频前端设计需要不断地进行创新和优化。
一、5G网络的应用场景5G网络将会被广泛应用于智能家居、物联网、智能制造、智慧城市等领域。
这些应用场景对于网络的速度和稳定性要求很高,要求无线射频前端设计具备一定的灵活性和适应性。
比如,在智慧城市中,5G网络将会成为连接各种设备和传感器的关键技术,要求无线射频前端设计能够适应不同的工作环境和信号干扰。
二、无线射频前端设计的优化方法1. 器件的优化:在5G网络中,无线射频前端设计需要具备更高的集成度和更小的面积。
因此,器件的优化是非常重要的。
比如,利用CMOS工艺制造的RFIC 可以实现单芯片的集成设计,极大地减小了设计的面积和功耗。
此外,在器件的选择上,也需要考虑到不同应用场景的需求,选择适合的器件进行优化。
2. 算法的优化:在5G网络中,由于信号干扰和多径效应等因素的影响,无线射频前端设计需要具备较强的自适应能力。
因此,在算法的优化上,需要考虑到信号的稳定性和高速传输的要求。
比如,通过采用自适应滤波算法、自动增益控制算法等,实现对信号的调节和优化。
3. 系统的优化:在5G网络中,无线射频前端设计需要和传输系统紧密配合,以保证信号的传输质量和稳定性。
因此,在系统的优化上,需要考虑到通信协议、误码率控制、功率控制等因素的影响。
比如,采用基于LDPC编码和Turbo编码的FEC技术,在保证高速传输的同时,提高数据传输的可靠性。
三、无线射频前端设计的发展趋势未来,无线射频前端设计将会趋向于数字化、高度集成化和高度智能化的方向发展。

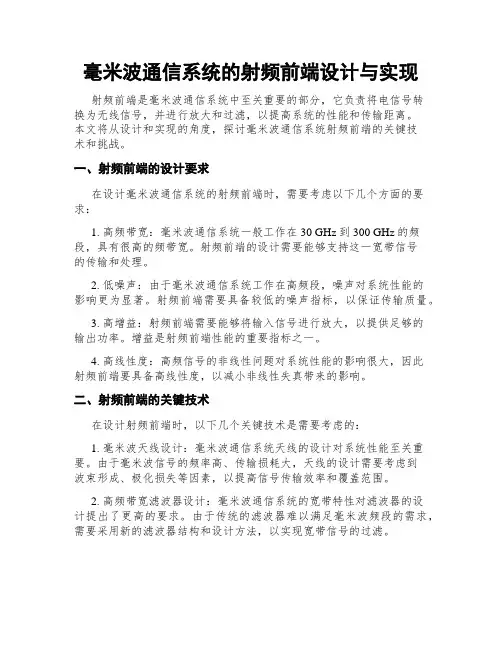

毫米波通信系统的射频前端设计与实现射频前端是毫米波通信系统中至关重要的部分,它负责将电信号转换为无线信号,并进行放大和过滤,以提高系统的性能和传输距离。
本文将从设计和实现的角度,探讨毫米波通信系统射频前端的关键技术和挑战。
一、射频前端的设计要求在设计毫米波通信系统的射频前端时,需要考虑以下几个方面的要求:1. 高频带宽:毫米波通信系统一般工作在30 GHz到300 GHz的频段,具有很高的频带宽。
射频前端的设计需要能够支持这一宽带信号的传输和处理。
2. 低噪声:由于毫米波通信系统工作在高频段,噪声对系统性能的影响更为显著。
射频前端需要具备较低的噪声指标,以保证传输质量。
3. 高增益:射频前端需要能够将输入信号进行放大,以提供足够的输出功率。
增益是射频前端性能的重要指标之一。
4. 高线性度:高频信号的非线性问题对系统性能的影响很大,因此射频前端要具备高线性度,以减小非线性失真带来的影响。
二、射频前端的关键技术在设计射频前端时,以下几个关键技术是需要考虑的:1. 毫米波天线设计:毫米波通信系统天线的设计对系统性能至关重要。
由于毫米波信号的频率高、传输损耗大,天线的设计需要考虑到波束形成、极化损失等因素,以提高信号传输效率和覆盖范围。
2. 高频带宽滤波器设计:毫米波通信系统的宽带特性对滤波器的设计提出了更高的要求。
由于传统的滤波器难以满足毫米波频段的需求,需要采用新的滤波器结构和设计方法,以实现宽带信号的过滤。
3. 低噪声放大器设计:低噪声放大器是射频前端中的重要组成部分,直接影响到系统的信噪比。
在毫米波频段,放大器的噪声系数需要更低,并且还要考虑到温度、功耗等因素的限制。
4. 高频带宽混频器设计:混频器是射频前端中实现频率转换的关键器件。
在毫米波频段,混频器的带宽需求更高,同时还需要满足低噪声、高线性和低功耗等要求。
三、射频前端的实现挑战在实现射频前端时,会遇到以下几个挑战:1. 技术难度:毫米波信号工作在高频段,射频前端的设计涉及到RFIC芯片设计、高频电路板设计等技术难题,需要专业的设计人员和先进的工艺。
某户外射频前端的结构设计1. 绪论1.1 课题背景和研究意义1.2 现有相关技术综述1.3 研究目的和研究方法2. 射频前端设计原理2.1 常用射频传输方式简介2.2 射频前端的功能模块及作用2.3 射频前端设计的基本原则3. 射频前端结构设计3.1 模块化设计思路3.2 射频前端功能模块细节设计3.3 电路板分区设计3.4 线路规划与布局4. 射频前端实现4.1 手工制造过程及工具使用4.2 数字化设计版本制作、电路板的制作流程 4.3 电路板测试调试5. 总结和展望5.1 成果总结和体会5.2 未来发展和应用前景展望5.3 存在问题和改进方案讨论第1章节绪论1.1 课题背景和研究意义随着科技的不断发展和应用的不断深入,无线通信在社会生产和生活中扮演着越来越重要的角色,射频前端是无线通信系统中不可或缺的一个组成部分。
射频前端是指无线通信系统中负责信号的放大、滤波、频率转换、调制解调等信号处理工作的模块。
它是无线通信系统中的核心部分,直接影响系统的灵敏度、带宽、稳定性以及传输距离等因素。
射频前端技术在当前的通信领域中得到了广泛应用,如移动通信、卫星通信、无人驾驶、防盗报警等多个行业。
其中,移动通信领域是射频前端技术的主要应用领域。
无线通信系统中,射频前端负责将低频信号转化为射频信号,在传输信号的过程中需要进行信号的放大增益、滤波、频率转换、解调等处理过程,从而保证信号传输的质量和稳定性。
射频前端的研究课题不仅具有学术研究价值,同时还具有实际应用价值。
射频前端的研究可以促进无线通信系统的发展,提高通讯质量稳定性,实现更快速、安全、稳定的数据传输,推动产业结构优化,提高经济效益。
1.2 现有相关技术综述射频前端技术的研究在过去几十年内已经取得了许多重要进展和成果,形成了许多研究方向和技术路线。
目前,常用的射频前端技术主要包括S参数方法、差分测量方法、隐式方法等。
S参数方法是一种经典的高频电路分析方法,可用于设计和优化射频前端电路模块。
无线扩频通信系统射频前端的设计与实现无线扩频通信系统是一种应用广泛的通信技术,在无线通信领域发挥着重要的作用。
射频前端是无线扩频通信系统的关键部分,它负责接收和发送无线信号,并将其转换成数字信号进行处理。
本文将介绍无线扩频通信系统射频前端的设计与实现。
无线扩频通信系统射频前端的设计需要考虑多个因素。
首先是信号的接收和发送。
在接收信号方面,射频前端需要有高灵敏度的接收机,以便有效地接收到远距离传输的信号。
在发送信号方面,射频前端需要具备高功率的发射机,以确保信号能够迅速传输到目标设备。
其次是频率的选择和调节。
无线扩频通信系统使用的是扩频技术,即将信号在一定的频率范围内进行扩展。
射频前端需要能够根据通信需求选择合适的频率,并且能够实现频率的调节和切换,以适应不同的通信环境。
另外,射频前端还需要具备抗干扰的能力。
在无线通信过程中,会存在各种干扰源,如电磁干扰、多径效应等。
射频前端需要通过滤波、增益控制等技术手段,降低干扰对信号质量的影响,保证通信的稳定性和可靠性。
在实现无线扩频通信系统射频前端时,可以采用多种技术和器件。
例如,可以使用低噪声放大器来提高接收机的灵敏度;可以使用功率放大器来增加发射机的输出功率;可以使用滤波器来抑制干扰信号。
此外,还可以使用数字信号处理技术对接收到的信号进行处理和解码,以提高系统的性能和可靠性。
总之,无线扩频通信系统射频前端的设计与实现是实现通信系统高效运行的关键。
它需要考虑信号的接收和发送、频率的选择和调节,以及抗干扰能力等因素。
通过合理选择技术和器件,并结合数字信号处理技术,可以实现高性能、高可靠性的无线扩频通信系统射频前端。

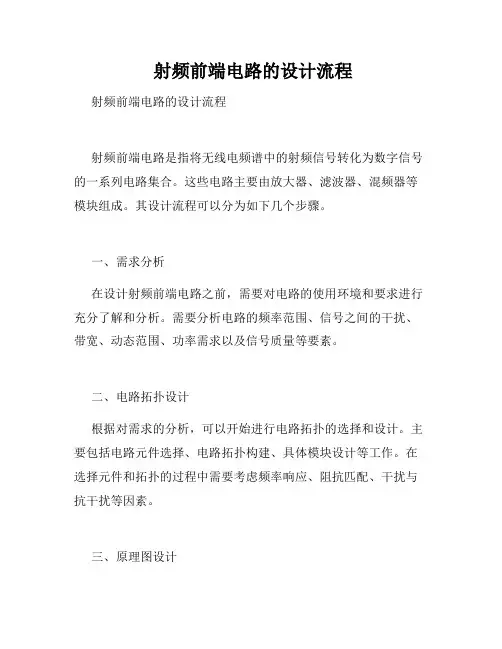

射频前端电路的设计流程射频前端电路的设计流程射频前端电路是指将无线电频谱中的射频信号转化为数字信号的一系列电路集合。
这些电路主要由放大器、滤波器、混频器等模块组成。
其设计流程可以分为如下几个步骤。
一、需求分析在设计射频前端电路之前,需要对电路的使用环境和要求进行充分了解和分析。
需要分析电路的频率范围、信号之间的干扰、带宽、动态范围、功率需求以及信号质量等要素。
二、电路拓扑设计根据对需求的分析,可以开始进行电路拓扑的选择和设计。
主要包括电路元件选择、电路拓扑构建、具体模块设计等工作。
在选择元件和拓扑的过程中需要考虑频率响应、阻抗匹配、干扰与抗干扰等因素。
三、原理图设计选好拓扑之后,需要进行原理图设计。
在设计原理图时,需要考虑器件的参数、电容电感的选择、阻抗匹配等。
原理图设计的关键是在预先的信号分析上找到系统的操作点,从而得到准确的直流偏置。
四、电路模拟在原理图设计之后,需要对原理图进行仿真和优化。
仿真可以帮助工程师优化各个元器件的参数。
在模拟的时候,需要使用一些专业的电路仿真软件,比如ADS、HFSS等,进行电路参数分析,优化性能与参数。
五、电路板设计设计完成电路之后,需要进行电路板设计。
电路板设计主要包括PCB的实际尺寸、线路走向、阻抗匹配等。
设计完成之后,需要进行检查和修正设计缺陷,使得电路板的性能符合要求。
六、电路测试电路板设计完成后,需要进行电路测试,以检验电路的工作状态。
测试包括静态测试和动态测试。
静态测试主要是测试电路板的各种参数,比如输入输出带宽、增益、插损等。
动态测试主要是模拟电路板的实际工作环境,测试电路板的实际工作状态。
七、整合测试如果单个模块电路测试通过,并不能保证整个系统的性能符合需求,所以需要进行整合测试。
在此过程中,需要对整个系统的总体效果进行测量和实际检验,以确保整个系统的正常运行和性能符合要求。
总之,射频前端电路设计流程是一个系统性的过程,需要工程师在各个环节中考虑一系列因素,才能确保电路能达到稳定、高效、科学的专业水平。

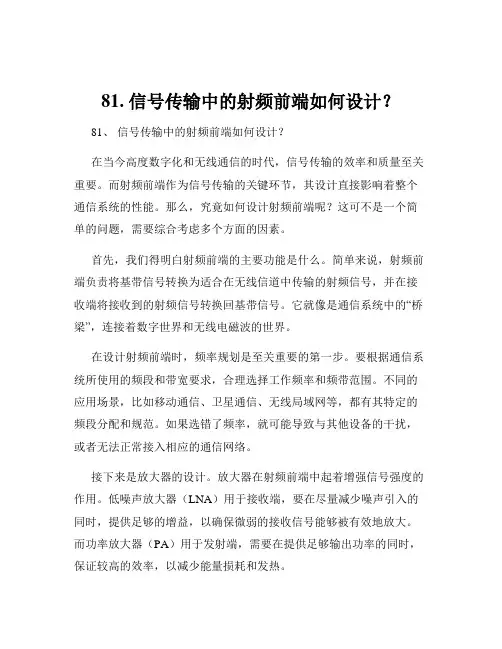

81. 信号传输中的射频前端如何设计?81、信号传输中的射频前端如何设计?在当今高度数字化和无线通信的时代,信号传输的效率和质量至关重要。
而射频前端作为信号传输的关键环节,其设计直接影响着整个通信系统的性能。
那么,究竟如何设计射频前端呢?这可不是一个简单的问题,需要综合考虑多个方面的因素。
首先,我们得明白射频前端的主要功能是什么。
简单来说,射频前端负责将基带信号转换为适合在无线信道中传输的射频信号,并在接收端将接收到的射频信号转换回基带信号。
它就像是通信系统中的“桥梁”,连接着数字世界和无线电磁波的世界。
在设计射频前端时,频率规划是至关重要的第一步。
要根据通信系统所使用的频段和带宽要求,合理选择工作频率和频带范围。
不同的应用场景,比如移动通信、卫星通信、无线局域网等,都有其特定的频段分配和规范。
如果选错了频率,就可能导致与其他设备的干扰,或者无法正常接入相应的通信网络。
接下来是放大器的设计。
放大器在射频前端中起着增强信号强度的作用。
低噪声放大器(LNA)用于接收端,要在尽量减少噪声引入的同时,提供足够的增益,以确保微弱的接收信号能够被有效地放大。
而功率放大器(PA)用于发射端,需要在提供足够输出功率的同时,保证较高的效率,以减少能量损耗和发热。
滤波器的设计也不能马虎。
滤波器的作用是选择所需的频率成分,抑制不需要的频率成分,从而提高信号的纯度和减少干扰。
常见的滤波器类型有带通滤波器、带阻滤波器等。
它们的性能参数,如中心频率、带宽、插入损耗和阻带抑制等,都需要根据具体的应用需求进行精心设计。
还有混频器,这是实现频率变换的关键组件。
在发射端,它将基带信号上变频到射频频段;在接收端,则将射频信号下变频到基带。
混频器的性能会直接影响到信号的频谱纯度和失真程度。
天线的选择和匹配也是设计中的重要环节。
天线的类型、增益、方向性等特性会影响信号的发射和接收效果。
同时,要确保天线与射频前端的其他组件之间实现良好的阻抗匹配,以最大程度地传输功率和减少反射。

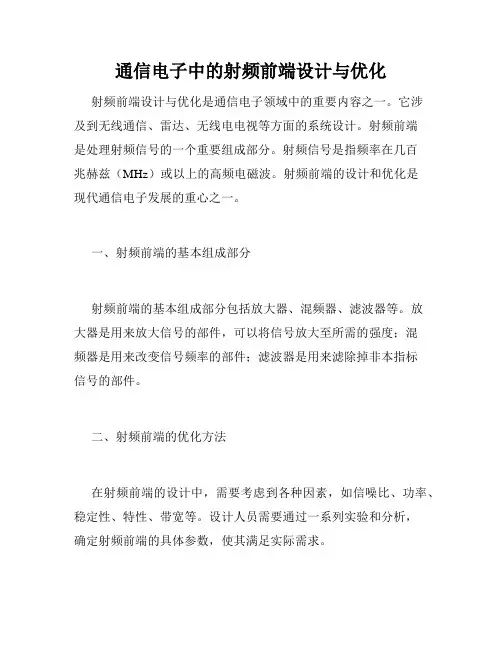

通信电子中的射频前端设计与优化射频前端设计与优化是通信电子领域中的重要内容之一。
它涉及到无线通信、雷达、无线电电视等方面的系统设计。
射频前端是处理射频信号的一个重要组成部分。
射频信号是指频率在几百兆赫兹(MHz)或以上的高频电磁波。
射频前端的设计和优化是现代通信电子发展的重心之一。
一、射频前端的基本组成部分射频前端的基本组成部分包括放大器、混频器、滤波器等。
放大器是用来放大信号的部件,可以将信号放大至所需的强度;混频器是用来改变信号频率的部件;滤波器是用来滤除掉非本指标信号的部件。
二、射频前端的优化方法在射频前端的设计中,需要考虑到各种因素,如信噪比、功率、稳定性、特性、带宽等。
设计人员需要通过一系列实验和分析,确定射频前端的具体参数,使其满足实际需求。
在射频前端的优化中,常用的方法有以下几种:1.增加放大器的动态范围,以提高信号的灵敏度和幅度调制的范围。
2.选择合适的滤波器,以克服带宽限制,减少干扰。
3.优化射频隔离度和选择宽带隔离器等频率选择建议,以克服频率舍带限制。
4.选用高品质的射频前端设备和组件,以提高信噪比、稳定性和抗干扰性能。
5.对信号的传输路径进行优化,以减少传输损失并提高信号质量。
三、射频前端在无线通信中的应用射频前端在无线通信中起到了重要的作用。
无线通信的核心就是射频信号传输。
射频前端用来处理射频信号,从而将信号传输到接收端。
在无线通信中,射频前端的质量决定着整个通信系统的性能。
在现代通信中,无线通信技术得到了广泛应用。
从2G到4G,再到5G,无线通信技术的不断发展使得通信变得更加便捷、快速和准确。
而其中的一个重要因素就是射频前端的不断优化。
四、射频前端在智能手机中的应用智能手机是现代人生活中不可或缺的一部分,其内部的结构复杂多样,其中射频前端的应用也非常广泛。
智能手机使用的是无线通信网络,为了传输信号稳定,需要好的射频前端组件和设备。
智能手机中的射频前端组件包括天线、频率合成器、电源管理芯片、放大器、射频开关等。

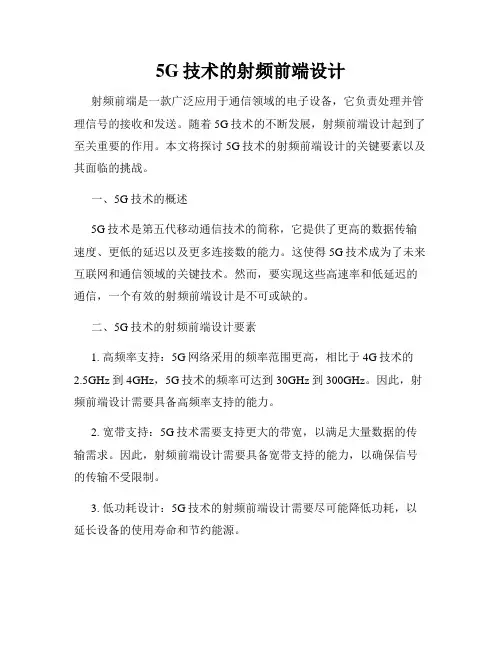

5G技术的射频前端设计射频前端是一款广泛应用于通信领域的电子设备,它负责处理并管理信号的接收和发送。
随着5G技术的不断发展,射频前端设计起到了至关重要的作用。
本文将探讨5G技术的射频前端设计的关键要素以及其面临的挑战。
一、5G技术的概述5G技术是第五代移动通信技术的简称,它提供了更高的数据传输速度、更低的延迟以及更多连接数的能力。
这使得5G技术成为了未来互联网和通信领域的关键技术。
然而,要实现这些高速率和低延迟的通信,一个有效的射频前端设计是不可或缺的。
二、5G技术的射频前端设计要素1. 高频率支持:5G网络采用的频率范围更高,相比于4G技术的2.5GHz到4GHz,5G技术的频率可达到30GHz到300GHz。
因此,射频前端设计需要具备高频率支持的能力。
2. 宽带支持:5G技术需要支持更大的带宽,以满足大量数据的传输需求。
因此,射频前端设计需要具备宽带支持的能力,以确保信号的传输不受限制。
3. 低功耗设计:5G技术的射频前端设计需要尽可能降低功耗,以延长设备的使用寿命和节约能源。
4. 高度集成设计:为了满足设备越来越小型化的趋势,5G技术的射频前端设计需要具备高度集成的能力,以减小设备的尺寸并提高效能。
5. 抗干扰性能:5G技术频谱资源有限,设备之间的频道之间需要充分隔离,以避免干扰。
因此,射频前端设计需要具备较高的抗干扰性能。
三、5G技术的射频前端设计挑战1. 多天线设计:5G技术采用大规模天线阵列来实现更高的传输速率。
这就对射频前端设计提出了更高的要求,需要更好的天线设计、蜂窝间干扰的抑制以及波束赋形技术的应用。
2. 跳频技术:5G技术利用跳频技术来提高数据传输的可靠性和抗干扰性能。
这就要求射频前端设计能够支持更高的频率切换速度,并保持稳定的信号传输质量。
3. 高速数据传输:5G技术要求实现更高的数据传输速率,这对射频前端设计提出了更高的要求。
设计师需要考虑信号的时延、误码率以及信号的抗干扰性能。
面向5G通信的射频前端系统设计与优化随着科技的不断发展,5G通信已经成为人们关注的焦点。
作为下一代通信标准,5G通信将为人们带来更快的网速和更稳定的连接。
而实现5G通信的基础就是射频前端系统的设计与优化。
本文将从射频前端系统的定义与作用、设计原则、优化方法等几个方面探讨面向5G通信的射频前端系统的设计与优化。
首先,我们需要了解射频前端系统的基本定义与作用。
射频前端系统是指在5G通信中负责将数字信号转换为射频信号的一系列组件和模块。
其主要作用是将数字信号经过一系列的调制、混频、放大等处理后,转换为高频射频信号,并将其送入天线进行传输。
因此,射频前端系统的设计与优化对于5G 通信的稳定性和性能至关重要。
在面向5G通信的射频前端系统的设计中,我们需要遵循一些设计原则,以确保系统的稳定性和可靠性。
首先,我们需要考虑系统的抗干扰能力。
在5G通信中,由于频段的紧凑布局以及天线的高密度,系统容易受到相邻基站和其他无线设备的干扰。
因此,我们需要在设计中充分考虑抗干扰的措施,例如采用高性能滤波器、合理的功率控制策略等。
其次,我们需要保证系统具有较好的灵敏度和动态范围。
特别是在5G通信中,对于小信号的检测和强信号的抑制有着更高的要求,所以系统需要具有较高的灵敏度和较大的动态范围。
最后,我们需要优化系统的功耗和尺寸。
高性能的射频前端系统不仅要满足性能要求,还需要考虑功耗和尺寸的压缩,以适应5G设备的小型化和高能效性的要求。
为了实现面向5G通信的射频前端系统的优化,我们可以从以下几个方面入手。
首先,我们可以优化射频前端系统中的滤波器设计。
滤波器是射频前端系统中关键的组件之一,它主要用于抑制干扰和选择信号。
我们可以通过优化滤波器的带宽和衰减特性来提高系统的性能。
其次,我们可以优化射频前端系统的功率放大器设计。
功率放大器是射频前端系统中的另一个重要组件,它用于放大信号的幅度。
我们可以通过优化功率放大器的线性度、效率和带宽等参数来提高系统的性能。
射频前端的设计方法射频前端是指射频信号从天线到数字信号处理器之间的整个信号链路。
它是无线通信系统中最重要的部分之一。
射频前端的设计涉及到许多方面,包括天线、放大器、滤波器、混频器、频率合成器等。
在设计射频前端时,需要考虑到许多因素,如频率范围、带宽、增益、噪声系数、线性度、稳定性等。
本文将介绍射频前端的设计方法,并结合实际案例进行分析。
一、射频前端设计的基本原则1.选择合适的器件在射频前端设计中,选择合适的器件是非常重要的。
不同的器件具有不同的特性,如增益、噪声系数、线性度、频率响应等。
因此,在选择器件时,需要根据具体的应用场景进行选择。
2.合理的电路布局电路布局对射频前端的性能有很大的影响。
合理的电路布局可以减少信号的干扰和串扰,提高射频前端的性能。
在电路布局时,应注意信号的传输路径、电源的分离、地线的布局等。
3.合适的匹配网络匹配网络是射频前端设计中非常重要的一部分。
它可以将天线的阻抗与放大器的输入阻抗相匹配,提高信号的传输效率。
在设计匹配网络时,应根据天线的阻抗、放大器的输入阻抗和频率响应进行选择。
二、射频前端设计的流程1.确定设计需求在射频前端设计之前,需要确定设计的需求。
包括频率范围、带宽、增益、噪声系数、线性度、稳定性等。
2.选择合适的器件根据设计需求,选择合适的器件。
包括天线、放大器、滤波器、混频器、频率合成器等。
3.设计匹配网络设计匹配网络,将天线的阻抗与放大器的输入阻抗相匹配。
根据天线的阻抗、放大器的输入阻抗和频率响应进行选择。
4.设计放大器电路设计放大器电路,根据设计需求选择合适的放大器器件,并设计合适的放大器电路。
5.设计滤波器电路设计滤波器电路,根据设计需求选择合适的滤波器器件,并设计合适的滤波器电路。
6.设计混频器电路设计混频器电路,根据设计需求选择合适的混频器器件,并设计合适的混频器电路。
7.设计频率合成器电路设计频率合成器电路,根据设计需求选择合适的频率合成器器件,并设计合适的频率合成器电路。
电子设计中的射频前端设计在电子设计中,射频前端设计是一个关键的领域,尤其在无线通信系统中扮演着重要的角色。
射频前端设计涉及到各种无线电频率和信号处理技术,为整个系统的性能提供了基础。
下面将介绍射频前端设计的基本原理和关键要点。
首先,射频前端设计的核心是射频电路的设计。
射频电路是处理高频信号的电路,其特点是频率高、电压低、功率小。
在射频前端设计中,需要考虑射频信号的频率、幅度、相位等参数,以确保信号的准确传输和处理。
常见的射频电路包括放大器、混频器、滤波器、功率放大器等,这些电路在射频前端设计中发挥着重要作用。
其次,射频前端设计需要考虑与其他部分的接口和兼容性。
在整个系统中,射频前端是与数字信号处理部分和基带处理部分进行数据交互的关键环节。
因此,在设计射频前端时,需要考虑不同部分之间的数据接口、通信协议、数据格式等,以确保信号的准确传输和处理。
此外,还需要考虑射频前端与天线之间的匹配和调谐,以最大程度地提高信号的传输效率。
另外,射频前端设计还需要考虑电路的稳定性和抗干扰能力。
射频信号往往受到外部干扰的影响,比如电磁干扰、杂散信号等,这些干扰会降低系统的性能和稳定性。
因此,在设计射频前端时,需要考虑如何有效地抑制干扰信号,保证信号的稳定传输和处理。
此外,还需要考虑电路的稳定性和可靠性,以确保系统的长期稳定运行。
最后,射频前端设计需要不断优化和调试。
在实际设计过程中,往往需要通过仿真、测试和调试等手段来验证设计方案的有效性和正确性。
通过不断优化和调试,可以提高射频前端设计的性能和效率,使其更好地满足实际需求。
总的来说,射频前端设计是电子设计中一个重要且复杂的领域,需要综合考虑各种因素,包括射频电路设计、接口兼容性、抗干扰能力等。
通过认真的设计和优化,可以实现一个高性能、稳定可靠的射频前端,为整个系统的运行提供强有力的支持。
希望以上内容可以帮助你更好地理解电子设计中的射频前端设计。
5G通信网络的射频前端设计优化策略随着移动通信的发展和技术的进步,5G通信网络正逐渐成为现实。
作为下一代通信技术的重要组成部分,5G通信网络的射频前端设计至关重要。
射频前端设计涉及到无线信号的转换、解调和放大等关键技术,对系统的性能和功耗有着重要影响。
因此,优化射频前端设计策略成为5G通信网络成功实施的关键。
射频前端设计优化的关键目标是实现高速数据传输、较低功耗和更高的系统性能。
为实现这些目标,以下是一些射频前端设计优化策略可以采用的方法:1. 频谱分配优化:5G通信网络需要更大的频谱资源,因此,合理的频谱分配是射频前端设计优化的重要策略之一。
通过优化频谱分配,可以提高整个系统的容量和数据传输速率。
2. 天线设计优化:天线是射频前端设计中的关键组成部分。
优化天线设计可以提高系统的灵敏度和传输效率。
例如,采用多天线技术(MIMO)可以实现多路径传输,提高系统的传输速率和可靠性。
3. 射频前端滤波器设计:滤波器在射频前端的设计中起着重要作用。
合理选择和设计射频前端的滤波器可以降低系统的干扰,提高信号质量。
4. 功率控制策略:在射频前端设计中,合理的功率控制策略可以降低功耗,延长设备续航时间。
通过优化功率控制,可以实现系统性能和功耗的平衡。
5. 多频段设计:考虑到不同频段的网络覆盖情况和特点,采用多频段设计可以提高系统的覆盖范围和容量。
通过灵活地切换不同的频段,可以实现更高的数据传输速率和更好的用户体验。
6. 抗干扰设计:射频前端设计需要考虑如何降低干扰。
通过采用合适的工艺和技术,设计抗干扰电路可以有效降低外部干扰对系统性能的影响。
7. 先进的调制和解调技术:5G通信网络需要高速数据传输,因此,采用先进的调制和解调技术可以提高信号传输速率和可靠性。
例如,采用更高阶的调制方式和更复杂的解调算法可以实现更大的传输速率。
综上所述,5G通信网络的射频前端设计优化是实现高速数据传输、较低功耗和更高系统性能的关键。
接收机射频前端(RF front-end )研制概要1射频前端的总体框图宽带接收机是技术含量很高的设备,我国无线电监测长期依赖进口接收机,尽管近些年国产接收机进步很大,国内不少公司也推出了些窄带和宽带接收机,但总的来说国产接收机品种较少、质量中等(可能个别指标接近国际先进水平),国产超短波监测接收机相位噪声、中频带宽、中频动态、扫描速度等指标均不是很高,高端接收机和国外产品还是有一定差距。
接收机的结构分为超外差式、零中频、低中频、Hartley结构、weaver结构等,但在无线电监测领域,只能是超外差结构,因为它的动态范围大,频率范围宽,灵敏度好,本噪低等,性能指标是所有其他结构中最好的一个。
只是体积和重量偏大,却是无线电监测的唯一选择。
接收机中的核心和关键模块为射频前端(RF front-ends),射频前端一般由预选器模块、本振模块、第一级混频模块、第二级混频模块、第三级混频模块,以及相应控制电路和电源电路等组成。
图 1射频前端电路框图2射频前端的指标射频前端的指标应该充分反应射频前端的功能和性能,指标列表见表1表 1射频前端指标序号指标希望值实际达到的值1接收频率20㎒~3㎓29具备功能1.频率微调功能;2.控制接口数据回传功能。
30重量:31外形尺寸300mm*180mm*35mm(??)32射频接口超短波射频入(SMA-K) /中频输出(SMA-K)采样时钟出(SMA-K)33电源及控制接口1.提供配套电源;2.电源接口与控制接口分开;3.控制接口采用IDC-10P接口4.电源接口采用DB-9接口。
34工作温度范围-20℃到+60℃3射频前端各模块3.1预选器3.1.1预选器的框图、工作过程、作用等预选器的框图如下:图 2预选器框图预选器的工作过程和作用射频信号经天线进入射频前端,通过一个防过载和防雷击装置后,经过一个“数控射频衰减器”,进入一个多路选择开关,选中其中的一路滤波器,再进入射频前端放大电路(或放大器),进入下一个模块。
通信系统中的射频前端设计射频前端(Radio Frequency Front-end)是指无线通信系统中与天线相连的模块,其功能是将数字信号转换成有线信号或者将有线信号转换成数字信号。
射频前端通常由放大器、滤波器、混频器、倍频器等元器件构成,是无线通信中的关键部分。
本文将主要介绍通信系统中的射频前端设计。
一、射频前端架构设计在射频前端的设计中,必须进行架构设计。
无线通信系统的射频前端架构设计主要包括两个方面:一个是数字、模拟信号处理的电路设计,另一个是射频前端接口设计,即天线接口设计。
1.1数字、模拟信号处理电路设计设计数字、模拟信号处理电路的任务是将信号转换为可供AD 转换器数字化的模拟信号,这是整个系统的前半部分。
模拟处理的产物可以是多路输出的基带,频率范围为0-4MHz,或者是IF 信号,频率可以从30MHz到500MHz不等。
然后,这些基带或IF 信号将通过数字信号处理器(DSP)进行数字信号处理,最后通过DAC将处理过的信号转化为模拟信号。
在这整个过程中,还需要实现抗干扰能力强、动态范围宽等等可靠性的处理设计。
1.2射频前端接口设计射频前端接口设计的任务就是进行无线信号接收、发送和处理的接口设计,以及满足系统对外部环境的要求,例如工作温度、干扰等。
射频前端おɸ常会被放置在要求小尺寸、高效率、低成本、高质量和高可靠性的手持终端中。
因此,射频前端的接口设计必须尽可能节省空间、满足性能需求和进行射频信号处理,以进行调整和滤波。
二、射频前端电路设计在射频前端电路的设计中,必须考虑诸多因素。
比如干扰(包括对系统自身和外界环境的干扰问题)问题、高能耗、温度变化、器件噪音、灵敏度等。
这些因素直接影响到射频前端的性能和工作特性。
2.1.抗干扰能力射频前端的主要工作是从天线中接收和发射无线RF信号。
在现代无线电环境中,各种干扰源层出不穷,这对射频前端的设计提出了更高的要求。
射频前端要具有高抗干扰能力,以满足系统的可靠性和稳定性要求。
5G通信系统射频前端设计优化近年来,5G通信系统已成为媒体热议的话题。
5G技术具备低延迟、高速率和高能效等特点,可应用于智能城市、工业控制、智能交通等领域,为人们带来更加便利的生活。
作为5G通信系统最为关键的组成部分,射频前端(Radio Frequency Front-end, 简称RF Front-end)设计优化成为了5G发展的核心之一。
1. 5G射频前端的基本概念射频前端是5G系统中传输无线信号的重要部分,主要由信号发送部分(即射频收发器)、功率放大器、滤波器、天线等组成。
射频前端的主要作用是将数字信号转化为电信号,然后通过天线进行无线传输。
由于5G技术的高速率、低延迟等特点,要求射频前端能够快速反应、高效传输,因此设计优化尤为重要。
2. 射频前端设计的优化方向对于5G射频前端的设计优化,有以下三个方向:提高射频系统的百度、能效和稳定性。
1)百度优化高能效、高速率、低延迟是5G的三个重要特征。
为了实现这些特性,5G射频前端需要具备更高的带宽和更低的损耗。
因此,射频前端的百度也成为了设计优化的重要方向。
如何在保证高速率的前提下,提高信号的质量和强度,是提升射频前端百度的关键。
2)能效优化既然5G技术具备节能的优势,那么射频前端的能效优化就尤为重要。
如何在保证信号频谱清晰、信号强度大的前提下,尽量减少功耗,是射频前端能效设计的重要目标。
3)稳定性优化5G通信技术的高速率、低延迟、广范围应用的特点,都要求射频前端必须具备高度的稳定性,以保证无缝衔接。
稳定性优化的目标是尽量减少射频前端所产生的误码率,提高5G的覆盖率和质量。
3. 射频前端设计中的常见问题及解决方案在射频前端的设计优化中,常见的问题包括信号耦合、串扰、无线传输的瓶颈等。
这些问题的出现会影响5G通信质量和覆盖范围。
因此,设计优化需要针对这些问题提出有效的解决方案。
1)信号耦合问题在射频前端设计中,不同频段的信号之间会发生相互耦合,导致信号质量下降。
半导体射频前端产品设计及应用研究在现代电子通信系统中,射频(Radio Frequency,RF)前端是一个关键的组成部分,它负责信号的调制、解调、传输和接收等功能。
因此,射频前端的设计和应用研究对于无线通信技术的发展具有重要意义。
在射频前端产品的设计中,需要考虑的因素包括带宽、功率、灵敏度和稳定性等。
首先,带宽是指前端的工作频率范围,不同应用场景要求的带宽不同。
例如,对于移动通信系统,需要支持多个频段的信号传输,因此射频前端产品需要具备宽带传输的能力。
其次,功率是指射频前端产品的输出功率,也是衡量其传输能力的重要指标。
高功率的射频前端可以实现更远距离的信号传输,但也需要考虑能耗和热管理等问题。
因此,在射频前端产品设计过程中需要进行功率优化,以平衡功率和性能之间的关系。
另外,射频前端产品的灵敏度也是一个重要的指标。
灵敏度是指射频前端接收到最低功率信号的能力,具有较高灵敏度的射频前端可以接收到较弱的信号,提高通信系统的覆盖范围和系统的可靠性。
此外,射频前端产品在工作过程中需要保持稳定性,例如频率稳定性和相位稳定性等。
频率稳定性是指射频前端在长时间工作中频率偏移的情况,而相位稳定性是指射频前端在接收和传输过程中保持连续相位的能力。
这些稳定性要求是由于射频通信系统的需要,例如频谱共享、信号复用和频率对齐等。
在射频前端产品的应用研究中,一方面可以通过改进算法和优化工程设计等方式来提高性能。
例如,通过引入新的信号调制和解调技术,可以提高射频前端的传输速率和系统容量。
另一方面,可以通过系统级的研究来进行优化。
例如,通过设计新的射频前端架构和优化系统参数,可以提高整体系统的性能和效率。
总的来说,半导体射频前端产品的设计和应用研究对于无线通信技术的发展具有重要意义。
通过不断的研究和创新,可以不断提高射频前端产品的性能和功能,推动无线通信技术的发展。
接收机射频前端(RF front-end )研制概要
1射频前端的总体框图
宽带接收机是技术含量很高的设备,我国无线电监测长期依赖进口接收机,尽管近些年国产接收机进步很大,国内不少公司也推出了些窄带和宽带接收机,但总的来说国产接收机品种较少、质量中等(可能个别指标接近国际先进水平),国产超短波监测接收机相位噪声、中频带宽、中频动态、扫描速度等指标均不是很高,高端接收机和国外产品还是有一定差距。
接收机的结构分为超外差式、零中频、低中频、Hartley结构、weaver结构等,但在无线电监测领域,只能是超外差结构,因为它的动态范围大,频率范围宽,灵敏度好,本噪低等,性能指标是所有其他结构中最好的一个。
只是体积和重量偏大,却是无线电监测的唯一选择。
接收机中的核心和关键模块为射频前端(RF front-ends),射频前端一般由预选器模块、本振模块、第一级混频模块、第二级混频模块、第三级混频模块,以及相应控制电路和电源电路等组成。
图 1射频前端电路框图
2射频前端的指标
射频前端的指标应该充分反应射频前端的功能和性能,指标列表见表1
表 1射频前端指标
序号指标希望值实际达到的值
1接收频率20㎒~3㎓
29具备功能
1.频率微调功能;
2.控制接口数据回传
功能。
30重量:
31外形尺寸300mm*180mm*35mm(??)
32射频接口超短波射频入(SMA-K) /中频输出(SMA-K)采样时钟出(SMA-K)
33电源及控制接口1.提供配套电源;2.电源接口与控制接口分开;3.控制接口采用IDC-10P接口4.电源接口采用DB-9接口。
34工作温度范围-20℃到+60℃
3射频前端各模块
3.1预选器
3.1.1预选器的框图、工作过程、作用等
预选器的框图如下:
图 2预选器框图
预选器的工作过程和作用
射频信号经天线进入射频前端,通过一个防过载和防雷击装置后,经过一个“数控射频衰减器”,进入一个多路选择开关,选中其中的一路滤波器,再进入射频前端放大电路(或放大器),进入下一个模块。
预选器完成以下几个作用:
a) 对整个射频前端进行保护,防止过高电平信号、或雷击信号进入后续电路而损坏整个仪
表。
b) 对输入信号进行分段滤波(亚倍频程滤波器),减轻后续滤波压力。
c) 放大器对滤波器形成的信号衰减进行补偿。
d) 数控射频衰减器可以实现从0-40dB 的衰减控制,防止大信号输入时系统损坏与饱和。
e) 可以通过自发信号对整个仪表进行自测试(内部测试)。
3.1.2 防过载及防雷击装置
为了防止过载和雷击损坏整个装置,在仪表的前端设置了一个保护装置,如下图 3
R
RF 输入
RF 输出
图 3防过载保护装置
当遇雷击时气体放电管导通放电;当输入信号过载时,TVS 和Z 两雪崩二极管和瞬态二极管导
通,从而起到保护作用。
R 为自恢复PTC 保险丝,推荐型号:FSMD030-2920,正常时其电阻只有几m Ω,但当电压增加到临界值,电流急剧增加时,电阻也急剧增加,从而阻断输入信号,对整个电路进行保护。
3.1.3 亚倍频程滤波器
亚倍频程滤波器是预选器中的重要部件,其作用是在射频的前端事先对射频信号进行分段滤波,滤除那些可能会产生二阶互调产物的带外强干扰,减少下级变频杂散分量,减少下级中频滤波压力,同时又能阻止第一级本振电压通过第一混频器反向辐射。
亚倍频程滤波器本身应该是无源器件。
亚倍频程滤波器也称为半倍频程滤波器,其英文为suboctave filter ,亚倍频程滤波器一般是以“组”出现,所以一般常称为“亚倍频程滤波器组suboctave filter set ”。
是由“跟踪滤波器”
演变而来,也即系统需要滤除某个频段时就接通那个频段,达到最佳滤波效果。
图 4 亚倍程滤波器框图
1
2
3
n
123
n
...
1
2
3
n
123
n
...
1
2
3
n
...
RF 输入
RF 输出
开关信号
(需要那一路导通时就接
高电平12伏)
L
L
L * n
L * n
PIN 微波二极管
亚倍频程滤波器组
图 5亚倍频程开关电路示意图
3.2 本振电路 3.2.1 本振电路框图
框图如下图所示,时钟源部份,单片机控制部份、和本振电路部份三大块,由于有三级混频,本振电路必须提供三个本振频率,第一本振频率是可调的,第二、三本振频率则是固定的。
图6本振电路框图
3.2.2时钟源
时钟源分为外部参考时钟源和内部时钟源,当使用外部参考时钟源时,内部时钟源自动断开,外部时钟源主要的作用就是为了同步,一般是在双通道或多通道测向时需要采用。
外部时钟源的精度稳定度就无法控制。
不作双通道测向时,则主要是靠内部时钟源提供时钟基准。
内部时钟源采用高稳定度时钟,稳定度为10-9-10-7。
同时,也向外提供10MHz的时钟输出。
如下图:
图 7时钟源框图
3.2.3本振电路及噪声分析
接收机本振源采用了DDS+PLL混合合成的技术,如错误!未找到引用源。
所示。
图 8 接收机本振源原理
这个框图只是一个本振的大致框图,具体电路应该根据本方案的要求对电路作相应的改动,以适应要求。
由图可见,参考频率为10㎒,高速DDS根据需要产生所需要的信号,经过滤波器组初步滤除谐波杂散,送入后续的PLL做激励信号。
VCO产生的信号经过合适的分频与激励信号比较,锁定频率和相位。
接收机的相位噪声指标主要取决于本振相位噪声,这个方案其基础相位噪声为参考源相位噪声,而输出信号在此基础上有一定的恶化,恶化程度则主要取决于PLL本身的噪声+分频器分频系数带来的噪声恶化+DDS噪声恶化。
在选取低噪声的鉴频鉴相器和VCO器件后,系统的主要噪声恶化就取决于后两者。
分频器分频系数若为N,其带来的噪声恶化为20Log(N),若M为DDS 输出频率与参考频率比,则DDS的噪声恶化等于20Log(M)。
如当M=0.5,N为50时,此时总噪声恶化约为30dB,若要实现本振输出达到-120dBc/Hz@10㎑的相位噪声指标,则要求参考信号源至少达到-150dBc/Hz@10㎑的相位噪声指标,采用恒温晶振制作的参考源即可满足要求。
采用DDS+PLL的方式,也保证了本振源频率切换时间足够迅速。
经测试切换时间约1㎳左右,完
全满足快速扫频的要求。
问题在于切换时间1ms可能还不够,能否做到<0.5ms以内,越小越好,这对于提高整个接收机的扫描速度是很有好处的。
