最新人教版物理选修32全册精品课件第五章第三节汇总

01题型1ꢀ交变电流的产生及判断1．[陕西西安长安区一中2018高二上期末](多选)下列各图中(A、B、C选项中的虚线为转轴；D选项中O 点为固定点，线圈在纸面内绕O点转动)，线圈中能产生交流电的是(ꢀꢀ)AC解析A、C选项中线圈绕转轴转动时，磁通量发生变化，能产生交变电流，故A、C正确．2．在下列几种电流的波形图中，不能表示交变电流的是(ꢀꢀ)ꢀA解析A图中的电流均为正值，说明电流的方向不随时间变化，则此电流不是交变电流，故A正确．B、C、D图中电流的方向都随时间做周期性变化，都是交变电流，故B、C、D错误．题型2ꢀ对中性面的理解3．[广西河池高级中学2018高二上期末]一个闭合矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，产生的感应电流如图所示．下列判断正确的是(ꢀꢀ)AA．t＝0.01ꢀs时刻，线圈平面处于中性面位置B．t＝0.02ꢀs时刻，线圈平面与磁感线平行C．该交变电流的频率为100ꢀHzD．1ꢀs内电流的方向变化50次解析由图像知t＝0.01ꢀs和t＝0.02ꢀs时，电动势为零，线圈平面与磁场方向垂直，线圈平面处于中性面位置，A正确，B错误；由图像知该交变电流的周期T＝0.02ꢀs，所以频率f＝50ꢀHz，C错误；一个周期内电流方向变化两次，1ꢀs内电流的方向变化100次，D错误．4．[重庆市巴蜀中学2018高二上期末]如图所示，一个N匝矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，线圈产生的电动势的最大值为E m，从线圈平面与磁感线平行时开始计时，则(ꢀꢀ)CA．线圈电动势的表达式为e＝E m sinꢀωt(V)B．在ꢀꢀ这段时间内，线圈中的感应电流先减小后增大C．穿过线圈的磁通量的最大值为D．在ꢀ解析ꢀ这段时间内，穿过线圈的磁通量一直减小从线圈平面与磁感线平行时开始计时，线圈电动势的表达式为e＝E m cosꢀωt(V)，故A项错误；在时间内，即这段时间内线圈中的感应电流逐渐减小，故B项错误；线圈产生的电动势的最大值Em ＝NBSω，则穿过线圈的磁通量的最大值ꢀꢀ，故C项正确；在时间内，即ꢀ时间内，线圈时间内，线圈从线圈平面与磁感线平行转动到线圈平面与磁感线垂直，从线圈平面与磁感线平行转动到线圈平面与磁感线垂直，这段时间内穿过线圈的磁通量一直增大，故D项错误．题型3ꢀ线圈转动过程中的平均电动势和瞬时电动势5．矩形线圈在匀强磁场中绕垂直于磁场的转轴匀速转动时，产生的感应电动势最大值为50ꢀV，那么该线圈由图示位置(线圈平面与磁场方向平行)转过30°，线圈中的感应电动势大小为(ꢀꢀ)CA．50ꢀVꢀꢀB．25ꢀVꢀꢀC．25ꢀꢀꢀꢀꢀVꢀꢀD．10ꢀV解析线圈绕垂直于磁感线的转轴匀速转动，从垂直中性面的位置开始计时，感应电动势的瞬时值为e＝E m cosꢀθ，故当θ＝30°时，感应电动势的瞬时值为ꢀ，故选C．6．在磁感应强度为1ꢀT的匀强磁场中有一匝数为10匝的矩形线圈ABCD，如图所示，线圈绕OO′轴以转匀速转动．AB＝20ꢀcm，BC＝25ꢀcm，线圈的总电阻为r＝1ꢀΩ，定值电阻的阻值为R＝9ꢀΩ速，从图示位置开始计时．(1)写出t时刻整个线圈中的感应电动势e的表达式．(2)线圈转过30°，流过R的电荷量为多少？(3)线圈转过30°时，磁通量的变化率为多少？答案与解析(1)e＝50cos100t(V)ꢀ(2)0.025Cꢀ(3)4.33Wb/s(1)感应电动势最大值E＝NBSω＝NBL L·2πn＝50ꢀV，整个线圈中的感应电动势的瞬时值表达m12式为e＝E cosωt＝50cos100t(V)．m(2)线圈转过30°，q＝IΔt，其中ꢀꢀꢀꢀ代入数据得q＝0.025ꢀC.(3)线圈转过30°时，ꢀ此时，易错点ꢀ不能正确认识交变电流图像的意义7．(多选)单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量Φ随时间t的变化关系如图所示，则(ꢀꢀ)BCA．在t＝0时刻，穿过线圈的磁通量最大，感应电动势也最大B．在t＝1×10－2ꢀs时刻，感应电动势最大C．在t＝2×10－2ꢀs时刻，感应电动势为零D．在0～2×10－2ꢀs时间内，线圈中感应电动势的平均值为零解析在t＝0时刻，穿过线圈的磁通量最大，磁通量的变化率最小，感应电动势最小，故A错误；在t＝1×10－2ꢀs时刻，磁通量为零，磁通量的变化率最大，感应电动势最大，故B正确；在t＝2×10－2ꢀs时刻，磁通量的变化率为零，感应电动势为零，故C正确；在0～2×10－2ꢀs时间内，磁通量变化量不为零，线圈中感应电动势的平均值不为零，故D错误．易错分析分析交流电图像问题时，首先要明确坐标轴的含义；其次要注意物理量的大小与变化率的大小是不同的，物理量按正弦规律变化时，物理量最大时，其变化率为零，物理量为零时，其变化率最大；另外还要把图像与线圈在磁场中的转动情况对应起来．02题型1ꢀ对交变电流周期和频率的理解 1．图甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，为交流电流表 ．线圈绕垂直于磁场的水平轴OO′匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像 如图乙所示．以下判断正确的是(ꢀꢀ)ꢀ BA ．线圈转动的转速为25r/sB ．电流表的示数为10AC ．1s 内线圈中电流的方向改变50次D ．t ＝0.01s 时线圈平面与中性面重合 解析周期T ＝0.02s ，转速 ，电流表的示数为有效值，故电流表的示 ꢀ，故A 错误；由题图乙可知交变电流的最大值是ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ，故B 正确；交变电流的频率为50Hz ，每个 周期内电流的方向改变2次，故1ꢀs 内线圈中电流的方向改变100次，故C 错误；t ＝0.01s 时线圈中的感应电流最大，感应电动势最大，则穿过线圈的磁通量变化最快，磁通量为零，线圈平面与中性面垂直，故D 错误．2．图甲为风速仪的结构示意图．在恒定风力作用下风杯带动与其固定在一起的永磁体转动，线圈中产生的电流随时间变化的关系如图乙所示．若风速减小到原来的一半，则电流随时间变化的关系图可能是(ꢀꢀ)Cꢀ解析若风速减小到原来的一半，则永磁体转速减小到原来的一半，感应电动势最大值变小，所以感应电流ꢀ最大值变小；根据转速与周期成反比，可知若风速减小到原来的一半，则周期变为原来的两倍，故C正确．题型2ꢀ交变电流有效值的计算3．[河南西华第一高级中学2018高二上期末]如图所示为一交变电流随时间变化的图像，此交变电流的有效值为(ꢀꢀ)Bꢀ解析根据有效值的定义可得，ꢀ,解得I＝5ꢀA.4．[四川南充高级中学2018高二下期中]两个相同的电阻，分别通以如图甲、乙所示的正弦式交变电流和方波式交变电流，两种交变电流的最大值相等、周期相等．则在一个周期内，正弦式交变电流在电阻上产生的焦耳热Q与方波式交变电流在电阻上产生的焦耳热Q之比等于(ꢀꢀ)Bꢀ12A．3∶1ꢀꢀB．1∶2C．2∶1ꢀꢀD．4∶3解析两种交变电流的最大值均为I m，正弦式交变电流的有效值为ꢀ，方波式交变电流的有效值为I＝I.2m根据焦耳定律得Q＝I2RT，Q＝I2RT，则Q∶Q＝1∶2，故选B.1122125．[四川眉山一中2018高二下月考]已知某电阻元件在正常工作时，通过它的电流按如图所示的规律变化，今将这个电阻元件与一个多用电表串联(已调至交变电流电流挡)，则多用电表的读数为(ꢀꢀ)Aꢀꢀ解析多用电表的读数是有效值，设该电流的有效值为I，根据交变电流有效值的定义，有ꢀ，解得I＝5ꢀA，所以多用电表的读数为5ꢀA．故选A.题型3ꢀ交变电流“四值”的计算及应用6．(多选)如图所示，某交流发电机的线圈共n匝，面积为S，内阻为r，线圈两端与电阻R构成闭合回路．当线圈在磁感应强度为B的匀强磁场中，以角速度ω绕轴OO′匀速转动时，下列说法正确的是(ꢀꢀ)AD A．线圈产生的感应电动势的有效值ꢀB．从图示位置转过90°的过程中，通过电阻R横截面的电荷量C．线圈经过中性面时，感应电流达到最大值D．线圈中的电流每经过时间方向改变一次ꢀ解析线圈中产生的感应电动势的最大值E m＝nBSω，是正弦交流电，则感应电动势的有效值，A正确；从图示位置转过90°的过程中，通过电阻R横截面的电荷量q＝IΔt，而平均感应电ꢀꢀꢀꢀꢀꢀ，平均感应电动ΔΦ＝BS，可ꢀꢀꢀꢀ，而线圈从图示位置转过90°的过程中，磁通量的变化量大小ꢀꢀꢀꢀꢀꢀ，B错误；线圈经过中性面时，磁通量最大，但磁通量的变化率最小，因此感应电动势最小，故感应电流达到最小值，C错误；交变电流周期向改变2次，则线圈中的电流每经过时间方向改变一次，D正确．ꢀꢀꢀꢀ，一个周期内线圈中电流方7．交流发电机线圈电阻r＝1ꢀΩ，用电器电阻R＝9ꢀΩ，闭合开关S，电压表示数为9ꢀV，如图所示，则该交流发电机(ꢀꢀ)DꢀA．产生的感应电动势的峰值为10ꢀVB．产生的感应电动势的有效值为9ꢀVC．线圈通过中性面时产生的感应电动势的瞬时值为D．线圈自中性面转过90°的过程中平均感应电动势为ꢀV解析用电器电阻R＝9ꢀΩ，电压表示数为9ꢀV，则电路中的电流ꢀ＝I(R＋r)＝1×(1＋9)V＝10ꢀV，其最大值ꢀ，所以感应电动势有效值E ，故A、B错误；交流发电机线圈通过中性面时电动势的瞬时值最小，为零，故C错误；线圈自中性面转过90°的过程中平均感应电动势为ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ，8．[山西省实验中学2018高二下月考](多选)如图所示，图线a是线圈在匀强磁场中匀速转动时所产生的正弦交流电的图像，当调整线圈转速后，所产生的正弦交流电的图像如图线b所示，以下关于这两个正弦交流电的说法正确的是(ꢀꢀ)CDꢀA．图中t＝0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为2∶3C．交流电b的电动势最大值为ꢀD．交流电a的电动势瞬时值为u＝10sin5πt(V)ꢀ解析t＝0时刻电动势的瞬时值均为零，即两次t＝0时刻线圈平面均与中性面重合，磁通量最大，故A错误；由题图可知，周期T＝0.4ꢀs，T＝0.6ꢀs，则线圈先后两次转速之比n∶n＝T∶T＝3∶2，故a b a b b aB错误；由电动势的最大值E＝NBSω，则两个电动势最大值之比U∶U＝ω∶ω＝3∶2，则m ma mb a b交流电b电动势的最大值为ꢀꢀ，故C正确；由题图可知交流电a的电动势最大值U m＝10ꢀV，周期T a＝0.4ꢀs，ꢀ，则交流电a的电动势的瞬时值表达式为u＝U m sinꢀωt＝10sinꢀ5πt(V)，故D正确．9．一个矩形线圈在匀强磁场中转动产生的交变电流的电动势为ꢀ．关于这个交变电流，下列说法中正确的是(ꢀꢀ)AꢀA．电动势的有效值为220VB．交变电流的频率为100HzC．电动势的最大值为220VD．t＝0时，线圈平面与中性面垂直ꢀ解析由ꢀꢀ可知该交变电流的电动势的最大值为ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ，即311V，有效值为220V，故A正确，C 错误；线圈转动的角速度为100πꢀrad/s，ꢀ，故其频率为ꢀ，故B错误；当t＝0时，e＝0，此时线圈处在中性面的位置，故D错误．10．如图所示为交流发电机示意图，匝数n＝100匝的矩形线圈的边长分别为10ꢀcm和20ꢀcm，电阻为5ꢀΩ，在磁感应强度B＝0.5ꢀT的匀强磁场中绕OO′轴以50ꢀꢀꢀrad/s的角速度匀速转动，线圈和外部20ꢀΩ的电阻R相连接．求：(1)ꢀ线圈绕OO′轴转动时产生的感应电动势的最大值E mꢀ；(2)ꢀ从中性面开始计时，线圈产生的感应电动势的瞬时值表达式；(3)ꢀ电阻R上消耗的电功率；(4)由图示位置转过90°的过程中，通过R的电荷量是多少？ꢀ答案与解析(1)感应电动势最大值ꢀ.(2)感应电动势的瞬时值为ꢀ(3)感应电动势的有效值ꢀꢀ．，闭合开关S后，由闭合电路欧姆定律得ꢀꢀꢀ，U＝IR＝2×20ꢀV＝40ꢀV.电阻R上消耗的电功率P＝IU＝2×40ꢀW＝80ꢀW.(4)由图示位置转过90°的过程中，通过R的电荷量ꢀꢀ.易错点1ꢀ忽视了公式的适用条件而出错11．如图所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1ꢀmin的时间，两电阻消耗的电功之比W∶W为(ꢀꢀ)C甲乙A．1∶ꢀꢀꢀꢀꢀꢀB．1∶2ꢀꢀC．1∶3ꢀꢀD．1∶6ꢀ解析图甲中，在一个周期内，根据电流的热效应有ꢀ图乙中，在一个周期内，根据电流的热效应有据W＝I2Rt知，在相同时间内两电阻消耗的电功之比ꢀ易错分析ꢀ，代入数据解得电流的有效值ꢀ，代入数据解得电流的有效值I′＝I1＝1ꢀA．根ꢀ.故C正确．公式ꢀꢀ只适用于正弦或余弦式交变电流，本题所给图像不是正弦(余弦)函数图像，不能直接用ꢀꢀ求有效值，另外在求有效值时，应注意通电时间．易错点2ꢀ忽视交变电流“四值”的区别而出错12．[山西太原五中2018高二下月考](多选)如图所示，内阻为r的线圈面积为S，共N匝，处在磁感应强度为B的匀强磁场中，以角速度ω匀速转动，线圈通过电刷与一个阻值为R的电阻连接，V为理想交流电压表，则下列说法正确的是(ꢀꢀ)CDA．以图示位置为计时起点，电流的表达式为B．线圈从图示位置开始转过90°的过程中，通过线圈导线截面的电荷量为C．电压表的读数为D．电阻R上消耗的功率为解析线圈产生的电动势的最大值为e m＝NBSω，以图示位置为计时起点，电流的表达式为ꢀ，A错误；通过线圈导线截面的电荷ꢀꢀꢀꢀꢀ，B错误；电压表的读数为外电路电压的有效值，故ꢀ，C正确；电流的有效值为ꢀ，故电阻R上消耗的电功率为ꢀꢀꢀ，D正确．易错分析要区分交流电的有效值和平均值．有效值是由交流电的热效应定义的，故计算交流电产生的热量、热功率时要用有效值；平均值是由法拉第电磁感应定律来计算的，在计算电荷量时要用平均值．1．关于交变电流，下列说法中正确的是(ꢀꢀ)BꢀA．在一个周期内交变电流的方向只改变一次B．电风扇铭牌上标出的电压值和电流值都是指有效值C．某正弦式交流电压的最大值为311ꢀV，则该交流电压最小值为－311ꢀVD．用交流电流表或交流电压表测交流电流或电压时，测量的是交流电流或电压的最大值ꢀ解析在一个周期内交变电流的方向改变两次，故A错误；电风扇铭牌上标出的电压值和电流值都是指有效值，B正确；正弦式交流电压的最大值为311ꢀV，最小值为零，故C错误；交流电流表和交流电压表测量的是有效值，故D错误．2．[天津武清区等五区县2018高二下期中]如图所示，矩形线圈在匀强磁场中匀速转动，已知从图示位置转过30°时，感应电动势的瞬时值大小为25ꢀV，则感应电动势的峰值为(ꢀꢀ)Aꢀꢀ解析感应电动势的瞬时值表达式为e＝E sinꢀωt，可知25ꢀV＝E sinꢀ30°(V)，解得E＝50ꢀV，故A正确．m m m3．[河南中原名校2018高三上质检](多选)甲图为小型交流发电机的原理图，发电机的矩形线圈在匀强磁场中绕垂直于磁场方向的轴OO′匀速转动，从t＝0时刻开始，通过矩形线圈的磁通量随时间变化的规律如图乙所示，已知线圈的匝数n＝50，线圈的电阻r＝5ꢀΩ，线圈与外电路连接的定值电阻R＝45ꢀΩ，电压表为理想交流电表．则下列判断正确的是(ꢀꢀ)BDꢀꢀA．线圈转动的周期为6.28ꢀsB．t＝0时刻线圈平面与磁感线平行C．线圈转动过程中产生的最大电动势为D．电压表的示数为ꢀ解析ꢀ由图乙可知，线圈转动的周期为T＝6.28×10－2ꢀs，A项错误；由图乙可知，t＝0时刻，磁通量为零，线圈平面与磁感线平行，B项正确；线圈中的最大电动势ꢀ，C项错误；电压表测的是电阻R两端的电压，示数为ꢀꢀD项正确．4．(多选)如图所示，由导线制成的单匝正方形线框边长为L，每条边的电阻均为R，其中ab边较粗且材料电阻率较大，其质量为m，其余各边的质量均可忽略不计．线框可绕与cd边重合的水平轴OO′自由转动，不计空气阻力及摩擦．若线框始终处在方向竖直向下、磁感应强度为B的匀强磁场中，线框从水平位置由静止释放，历时t到达竖直位置，此时ab边的速度为v，重力加速度为g.则(ꢀꢀ)CDꢀA．线框在竖直位置时，ab边两端的电压为BLvB．线框在竖直位置时，ab边所受安培力大小为C．这一过程中感应电动势的有效值为ꢀD．在这一过程中，通过线框某一横截面的电荷量为ꢀ解析ꢀ线框运动到竖直位置时，ab边切割磁感线产生的感应电动势为E＝BLv，线框中的电流为ꢀ，ab两端的电压为，故A错误．ab边所受安培力大小为ꢀ，故B错误．线框下落过程中机械能的减少量等于线框中产生的焦耳热，所以有ꢀꢀ，故C正确．对于线框的下摆过程，在垂直于磁场方向线框的面积变化为Δs＝L2，通过线框某一横截面的电荷量ꢀꢀ，故D正确．5．实验室里的交流发电机可简化为如图所示的模型，正方形线圈在水平匀强磁场中，绕垂直于磁感线的OO′轴匀速转动．今在发电机的输出端接一个电阻R和理想电压表，并让线圈每秒转25圈，读出电压表的示数为10ꢀV．已知R＝10ꢀΩ，线圈电阻忽略不计，下列说法正确的是(ꢀꢀ)CꢀA．线圈平面与磁场平行时刻，线圈中的瞬时电流为零B．从线圈平面与磁场平行开始计时，线圈中感应电流的瞬时值表达式为i＝ꢀꢀꢀsin100πt(A)C．流过电阻R的电流最大值为ꢀꢀꢀꢀAD．电阻R上的热功率等于5ꢀW解ꢀ析线圈位于图中位置时，磁通量为零，线圈中的瞬时电流不为零，而是最大值，A错误；电压表示数为10ꢀV，即，ω＝25×2πꢀrad/s＝50πꢀrad/s，所以从线圈有效值为10V，则最大值为10ꢀꢀꢀV，电流的最大值为ꢀ平面与磁场平行开始计时，线圈中感应电流的瞬时值表达式为i＝ꢀꢀꢀcosꢀ50πt(A)，故B错误，C正确；电阻R上的热功率等于ꢀ，D错误．6．[湖北宜昌一中2018高二上期末]图甲所示为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′按如图所示方向匀速转动，线圈的匝数n＝100、电阻r＝10ꢀΩ，线圈的两端经集流环与电阻R连接，阻值R＝90ꢀΩ，与R并联的交流电压表为理想电表．在t＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按图乙所示正弦规律变化．(取π＝3.14)求：(1)交流发电机产生的电动势的最大值；(2)从t＝0时刻开始计时，线圈转过60°时线圈中感应电流的瞬时值及回路中的电流方向；(3)电路中交流电压表的示数；(4)从图示位置转过90°，通过线圈的电荷量和整个回路的焦耳热．ꢀ答案与解析(1)200ꢀVꢀ(2)1ꢀAꢀ电流方向为abcdaꢀ(3)90ꢀꢀꢀVꢀ(4)0.02ꢀCꢀ3.14ꢀJ(1)由Φ－t图线可知Φ＝2.0×10－2ꢀWb，T＝6.28×10－2ꢀs，因为Φ＝BS，所以E＝nΦω＝200ꢀV.m m m m(2)因为e＝E m cosꢀωt(V)，所以ꢀ，得i＝2cosꢀ60°(A)＝1ꢀA，电流方向为abcda.(3)电动势的有效值ꢀꢀ，由闭合电路欧姆定律得，电路中电流的有效值为，交流电压表的示数为U＝IR＝90ꢀꢀꢀꢀV.(4)通过线圈的电荷量ꢀꢀ，根据焦耳定律可得ꢀ.03题型1ꢀ电感元件对交变电流的阻碍作用1．[江西抚州临川一中2018高二上月考](多选)如图所示的实验电路中，若交流电压的有效值与直流电压相等，S为双刀双掷开关，下列叙述中正确的是A(ꢀCꢀ)A．当S掷向a、b时灯较亮，掷向c、d时灯较暗B．当S掷向a、b时灯较暗，掷向c、d时灯较亮C．S掷向c、d，把电感线圈中的铁芯抽出来时灯变亮D．S掷向c、d，电源电压不变，频率减小时灯变暗解析线圈对恒定电流无感抗，对交变电流有感抗，故选项A正确，B错误；抽出铁芯时感抗变小，频率减小时感抗变小，灯均变亮，故选项C正确，D错误．2．[浙江金华一中2018高二上段考]如图所示的电路中，两只小灯泡的规格相同．在开关S闭合一段时间后，发现两个灯泡的亮度相同．断开开关S后，进行如下操作，下列对小灯泡发光的描述正确的是(ꢀDꢀ) A．开关S闭合瞬间，两灯一样亮B．开关S闭合后，灯A一直比A亮21C．若将电源换成交流电，两灯一样亮D．断开开关S时，两灯都逐渐熄灭解析由于A与电感线圈串联，开关S闭合瞬间，电感线圈中产生自感电动势，所以A的亮度比A暗，112故A错误；由题可知，开关S闭合电路稳定后，两灯一样亮，故B错误；若将电源换成交流电，电感线圈对交流电的阻碍作用为直流电阻和感抗，所以A1灯较暗，故C错误；断开开关S时，由于电感线圈中的电流减小，在电感线圈中产生自感电动势，电感线圈与两灯、滑动变阻器组成回路，所以两灯中的电流变化相同，故D正确．题型2ꢀ电容元件对交变电流的阻碍作用3．(多选)对交变电流能够通过电容器的正确理解是(ꢀꢀ)BCA．在有电容器的交流电路中，没有电荷定向移动B．在有电容器的交流电路中，有电荷定向移动C．当电容器接到交变电源上时，电容器交替进行充、放电，电路中才有交变电流D．当电容器接到交变电源上时，因为有自由电荷通过电容器，所以电路中才有交变电流解析交变电流能够通过电容器，是通过电容器交替充、放电而进行的，实际上自由电荷并没有通过电容器两极板间的绝缘介质，故C正确，D错误．因电容器交替进行充、放电，电路中就有了电荷的定向移动，故B正确，A错误．4．[甘肃兰州一中2018高二下期中]如图所示，线圈的自感系数L和电容器的电容C都很小(如L＝1ꢀmH，C＝200ꢀpF)，此电路的重要作用是(ꢀꢀ)DA．阻直流通交流，输出交流B．阻交流通直流，输出直流C．阻低频通高频，输出高频交流D．阻高频通低频，输出低频交流和直流解析线圈的作用是“通直流、阻交流，通低频、阻高频”，电容的作用是“通交流、隔直流，通高频、阻低频”．因线圈的自感系数L很小，所以对低频成分的阻碍作用很小，直流和低频成分能通过线圈；电容器并联在电路中，因电容C很小，对低频成分的阻碍作用很大，而对部分通过线圈的高频成分阻碍作用很小，高频成分就会被电容器滤掉，最终输出的是低频交流和直流．故选D.题型3ꢀ含电感、电容元件电路的分析5．(多选)在电子技术中，从某一装置输出的交流信号常常既含有高频成分，又含有低频成分．为了在后面一级装置中得到高频成分或低频成分，我们可以在前面一级装置和后面一级装置之间设计如图所示的电路．关于这种电路，下列说法中正确的是(ꢀBꢀC)A．要使“向后级输出”端得到的主要是高频信号，应该选择图甲所示电路B．要使“向后级输出”端得到的主要是高频信号，应该选择图乙所示电路C．要使“向后级输出”端得到的主要是低频信号，应该选择图甲所示电路D．要使“向后级输出”端得到的主要是低频信号，应该选择图乙所示电路解析甲电路中有一个电容器，它具有“通高频、阻低频”的作用，所以“向后级输出”端得到的主要是低频信号，A错误，C正确；乙电路中有一个电感线圈，它具有“通低频、阻高频”的作用，故“向后级输出”端得到的主要是高频信号，选项D错误，B正确．6．[吉林吉化一中2018高二上期末](多选)如图所示，变频交变电源的频率可在20ꢀHz到20ꢀkHz之间调节，在某一频率时，A1、A2两只灯泡的炽热程度相同．则下列说法中正确的是(ꢀꢀ)BCA．如果将频率增大，A炽热程度减弱、A炽热程度加强12B．如果将频率增大，A炽热程度加强、A炽热程度减弱12C．如果将频率减小，A炽热程度减弱、A炽热程度加强12D．如果将频率减小，A炽热程度加强、A炽热程度减弱12解析在某一频率时，两只灯泡炽热程度相同，则两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A的电流增大，通过A的电流减小，故B项正确；同理可得C项正确．故选12B、C.易错点ꢀ对影响感抗、容抗的因素认识不正确导致分析具体电路问题时发生错误7．如图所示，三个灯泡是相同的，而且耐压值足够大，电源内阻忽略不计．当S接A时，三个灯泡亮度相同，当S接B时，稳定后，下列说法正确的是(ꢀꢀ)DA．三个灯泡亮度相同B．甲灯最亮，丙灯不亮C．甲灯和乙灯亮度相同，丙灯不亮D．乙灯比甲灯亮，丙灯不亮解析由题意可知，当S接A时，三个灯泡亮度相同，则线圈的感抗及电容器的容抗与电阻R相同，当S接B时，线圈没有感抗，电容器具有隔直流的作用，而交流与直流对电阻R作用相同，所以丙灯不亮，甲灯亮度不变，乙灯亮度增加，乙灯最亮，故D正确．易错分析交流电能通过电容器的原因是不断地充、放电，形成充、放电电流，电流频率越高，阻碍作用就越小．电感线圈能对交流电产生阻碍作用是因为变化的电流在线圈中产生了自感电动势．一定要掌握感抗、容抗如何变化．。

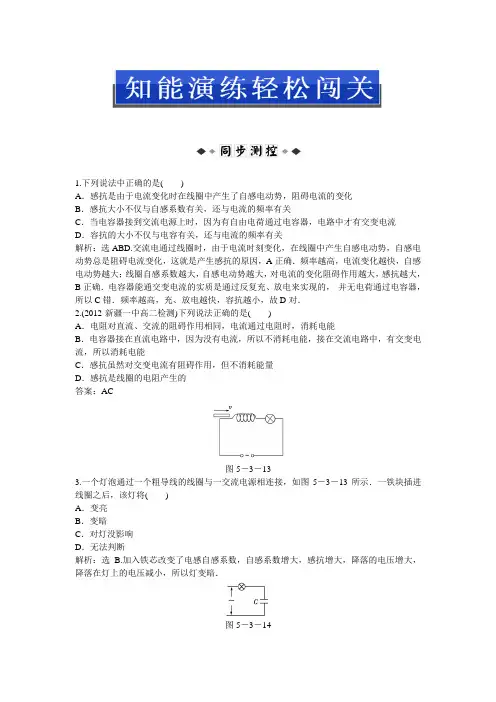

1.下列说法中正确的是()A．感抗是由于电流变化时在线圈中产生了自感电动势，阻碍电流的变化B．感抗大小不仅与自感系数有关，还与电流的频率有关C．当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流D．容抗的大小不仅与电容有关，还与电流的频率有关解析：选ABD.交流电通过线圈时，由于电流时刻变化，在线圈中产生自感电动势，自感电动势总是阻碍电流变化，这就是产生感抗的原因，A正确．频率越高，电流变化越快，自感电动势越大；线圈自感系数越大，自感电动势越大，对电流的变化阻碍作用越大，感抗越大，B正确．电容器能通交变电流的实质是通过反复充、放电来实现的，并无电荷通过电容器，所以C错．频率越高，充、放电越快，容抗越小，故D对．2.(2012·新疆一中高二检测)下列说法正确的是()A．电阻对直流、交流的阻碍作用相同，电流通过电阻时，消耗电能B．电容器接在直流电路中，因为没有电流，所以不消耗电能，接在交流电路中，有交变电流，所以消耗电能C．感抗虽然对交变电流有阻碍作用，但不消耗能量D．感抗是线圈的电阻产生的答案：AC图5－3－133.一个灯泡通过一个粗导线的线圈与一交流电源相连接，如图5－3－13所示．一铁块插进线圈之后，该灯将()A．变亮B．变暗C．对灯没影响D．无法判断解析：选B.加入铁芯改变了电感自感系数，自感系数增大，感抗增大，降落的电压增大，降落在灯上的电压减小，所以灯变暗．图5－3－144.如图5－3－14所示，接在交流电源上的电灯泡正常发光，以下说法正确的是() A．把电介质插入电容器，灯泡变亮B．增大电容器两板间的距离，灯泡变亮C．减小电容器两板间的正对面积，灯泡变暗D．使交变电流频率减小，灯泡变暗解析：选ACD.电容器的电容与介电常数成正比，与正对面积成正比，与两板间距离成反比．而容抗与电容成反比，与频率成反比．把介质插入电容器，电容变大，容抗减小，灯泡变亮，A正确．电容器两板间距离增大，电容减小，容抗增大，灯泡变暗，B错．减小电容器两极正对面积，电容减小，容抗增大，灯泡变暗，C正确．交流电的频率减小，容抗增大，灯泡变暗，D正确．5.如图5－3－15所示，线圈L的自感系数和电容器C的电容都很小(如L＝100 μH，C＝100 pF)，此电路的主要作用是()图5－3－15A．阻直流通交流，输出交流电B．阻交流通直流，输出直流电C．阻低频通高频，输出高频交流电D．阻高频通低频，输出低频交流电或直流电解析：选D.因线圈L的自感系数很小，所以对低频交流电的阻碍作用很小，这样直流和低频交流电能顺利通过线圈；电容器C为旁路电容，因其电容很小，对低频交变电流的阻碍作用很大，对高频交流电的阻碍作用很小，这样通过线圈的高频电流又经电容器C形成回路，最终输出的应为低频交流电或直流电，所以选项D正确．一、选择题1.交变电流通过一段长直导线时，电流为I，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则()A．I′＞I B．I′＜IC．I′＝I D．无法比较解析：选B.长直导线的自感系数很小，感抗可忽略不计，其对交变电流的阻碍作用可以看做是纯电阻，流经它的交变电流只受到导线电阻的阻碍作用．当导线绕成线圈后，电阻值未变，但自感系数增大，对交变电流不但有电阻，而且有感抗，阻碍作用增大，电流减小．2.对电容器能通过交变电流的原因，下列说法正确的是()A．当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流B．当电容器接到交流电源上时，电容器交替进行充电和放电，电路中才有交变电流C．在有电容器的交流电路中，没有电荷定向移动D．在有电容器的交流电路中，没有电荷通过电容器解析：选BD.电容器实质上是通过反复充、放电来实现通电的，并无电荷流过电容器．图5－3－163.如图5－3－16所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是()A．等于220 VB．大于220 VC．小于220 VD．等于0解析：选C.虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，根据分压原理可知电阻两端的电压小于电源电压，电压表测的是电阻两端的电压，C正确．4.(2012·山西省康杰中学高二月考)如图5－3－17所示交流电源的电压有效值跟直流电的电压相等，当将双刀双掷开关接到直流电源上时，灯泡的实际功率为P1，而将双刀双掷开关接在交流电源上时，灯泡的实际功率为P2，则()图5－3－17A．P1＝P2B．P1＞P2C．P1＜P2D．不能比较解析：选B.接在直流电源上，线圈对直流没有阻碍作用，电能全部转化为小灯泡的内能；而当双刀双掷开关接在交流电源上时，线圈对电流有阻碍作用，因此电能除转化成灯泡的内能外，还有一部分电能在与磁场能往复转化，因此P1＞P2.故正确答案为B.5.如图5－3－18所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是()图5－3－18A．等于220 V B．大于220 VC．小于220 V D．等于零解析：选C.电感对交变电流有阻碍作用，线圈与灯泡串联，其电压之和等于电源电压，即U L＋U R＝U，故交流电压表的示数小于220 V，C正确．图5－3－196.(2012·江苏启东中学高二检测)如图5－3－19所示，电路中完全相同的三只灯泡L1、L2、L3分别与电阻R、电感L、电容C串联，然后再并联到220 V、50 Hz的交流电路上，三只灯泡亮度恰好相同．若保持交变电压不变，将交变电流的频率提高到60 Hz，则发生的现象是()A．三灯亮度不变B．三灯均变亮C．L1不变、L2变亮、L3变暗D．L1不变、L2变暗、L3变亮解析：选D.频率变高，线圈感抗变大，电容器容抗变小，因此L2变暗，L3变亮．电阻的大小与交变电流的频率无关，流过灯泡L1中的电流不变，因此L1亮度不变．图5－3－207.在如图5－3－20所示电路中，a、b两端连接的交流电源既含高频交流，又含低频交流；L是一个25 mH的高频扼流圈，C是一个100 pF的电容器，R是负载电阻．下列说法中正确的是()A．L的作用是“通低频，阻高频”B．C的作用是“通交流，阻直流”C．C的作用是“通高频，阻低频”D．通过R的电流中，低频交流所占的百分比远远大于高频交流所占的百分比解析：选ACD.L是一个自感系数很小的高频扼流圈，其作用是“通低频，阻高频”，A正确．C是一个电容很小的电容器，在题图示电路中它对高频交流的容抗远小于对低频交流的容抗，其作用是“通高频，阻低频”．因电路中无直流成分，故B错误、C正确．由于L 对高频交流的阻碍作用和C对高频交流的旁路作用，使得通过R的电流中低频交流所占的百分比远大于高频交流所占的百分比，D正确．8.某信号源中有直流成分、交流高频成分和交流低频成分，为使放大器仅得到交流低频成分，如下图所示电路中可行的是()图5－3－21解析：选D.A图放大器得到所有成分．B图放大器可得到直流成分，若为高频扼流圈也能得到低频成分．C图既可得到高频成分也可得到低频成分．D图通过C1的是高、低频都有，C2是旁路电容让高频成分滤去，故只有D合适．9.在收音机线路中，经天线接收下来的电信号既有高频成分又有低频成分，经放大后送给下一级，需要把低频成分和高频成分分开，只让低频成分输入给下一级，我们采用了如图5－3－22装置电路，其中代号a、b应选择的元件是()图5－3－22A．a是电容较大的电容器，b是低频扼流线圈B．a是电容较大的电容器，b是高频扼流线圈C．a是电容较小的电容器，b是高频扼流线圈D．a是电容较小的电容器，b是低频扼流线圈解析：选C.电容器具有通高频、阻低频作用，这样的电容器电容应较小，故a处放电容较小的电容器．电感线圈在该电路中要求做到“通低频、阻高频”，所以b处应接一个高频扼流线圈．10.“二分频”音箱内有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器．音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．图5－3－23为音箱的电路图，高、低频混合电流由a、b端输入，L1和L2是线圈，C1和C2是电容器，则()图5－3－23A．甲扬声器是高音扬声器B．C2的作用是阻碍低频电流通过乙扬声器C．L1的作用是阻碍低频电流通过甲扬声器D．L2的作用是减弱乙扬声器的低频电流解析：选BD.由于L1会“阻高、通低”，C1又“通高、阻低”，因此低频成分通过甲扬声器，故A错，C2的作用是“通高、阻低”，故B对，L2的作用是“通低、阻高”，故C错而D对．二、非选择题11.如图5－3－24是可调灯泡亮度的台灯电路示意图，其中电路更合理的是________．图5－3－24解析：乙中调节L可达到调节台灯两端电压的作用，从而调节台灯的亮度．甲图也可调节台灯的亮度，但变阻器要消耗电能，故甲图不合理．答案：乙12.图5－3－25(2012·聊城水城中学高二检测)如图5－3－25所示，某电子电路的输入端输入的电流既有直流成分，又有交流低频成分和交流高频成分，若通过该电路只把交流的低频成分输送到下一级，试说明元件L、C1、C2在电路中的作用．解析：该电路只把交流的低频成分输送到下一级，C1能通交流，隔直流；L通直流，阻交流是低频扼流圈；C2通高频、阻低频，是高频旁路电容．答案：见解析。
