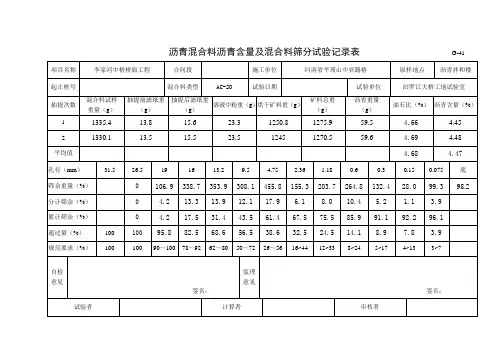

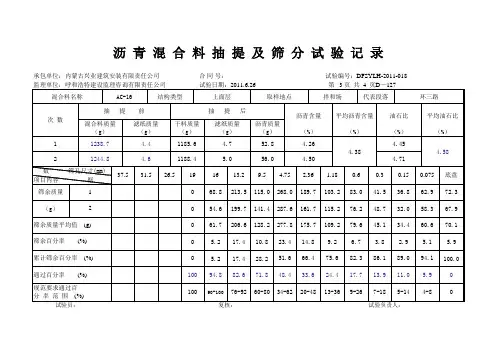

1-沥青混合料抽提及筛分试验报告1

沥青路面试验段试验总结报告1、施工过程情况简介根据施工现场准备及下承层情况，报监理同意，确定试验段沥青路面试验段桩号为K0+000～K1+200。

对该部位的路基标高、弯沉、压实度指标进行了全面的复测，结果均符合设计要求。

同时，所报的该试验段的施工方案得到监理同意施工的批复。

2015年3月26日下午完成试验段粘层施工，2015年3月28日进行了沥青路面试验段的铺筑施工。

本试验段为4cm（压实）厚细粒式沥青混凝土，摊铺宽度为8m,摊铺长度为600m,设计总量为XX吨。

2、现场试验段施工2.1沥青及碎石来源本工程所用的乳化沥青和沥青混凝土所用的70道路石油沥青都是经检验合格后运至施工现场。

碎石均按照规范要求的现场试验室取样结果所得的配合比从XX 当地碎石加工厂采购，满足施工要求。

2.2试验目的通过铺筑试验路段，验证生产配合比，检验施工方案、施工工艺及操作规程的适用性，确定本工程的施工方法，为沥青路面上面层4cm细粒式沥青混凝土（AC-13）的施工提供技术依据，总结中应包括下列内容：（1）确定各层沥青混合料的施工配合比。

（2）掌握摊铺机作业中的施工技术。

（3）确定沥青面层的调平方法，掌握使用性能。

（4）确定与拌和机生产能力相适应的摊铺速度。

（5）确定松铺系数。

（6）确定压实机具的种类、组合方式，确定碾压方式、顺序、速度及遍数。

（7）拌和、运输、摊铺、碾压等工序连续施工的合理衔接与配合方式。

（8）接缝的正确处理方法。

（9）确定每天合理的作业段长度，调整施工组织设计。

2.3施工基本流程透层施工→下封层施工→摊铺机摊铺→13t双钢轮路机静压1遍→13t双钢轮压路机振动碾压1遍→16吨轮胎压路机碾压6遍→压实度检测。

2.4透层施工2.4.1透层撒布本工程采用自制乳化沥青，满足满足设计要求。

采用同步分封车进行喷洒，行车速度控制在XXkm/h,经检测乳化沥青用量在1L/m2。

2.4.2下封层撒布本工程下封层采用乳化沥青。

AC-20C沥青砼下面层试验段施工总结在业主、驻地办的支持和指导下，我项目部于2011年5月24日进行了AC-20C沥青下面层试验段的施工，截止5月26日已完成所有检测项目，现将试验段总结如下：一、试验路段概况1、施工时间:2011年5月24日，8：30-—5：30.2、施工桩号：K8+722。

5--K9+460（右幅），施工长度为737。

5米。

3、下面层结构类型：AC-20C沥青砼，设计厚度7cm，总宽度14.4m。

4、施工时天气情况：阴，气温14——17℃,偏北风4—-5级。

二、批准的目标配合比和生产配合比（一）目标配合比我部AC-20C普通沥青混合料目标配合比由**＊＊*采用马歇尔的设计方法设计。

1、原材料产地品种:沥青采用*＊牌A—70沥青、集料采用＊*石灰岩碎石、填料采用**＊产矿粉，上述材料经检测其各项技术指标均满足设计及技术规范JTG F40-2004的要求。

2。

目标配合比设计过程从拌和场矿料堆中取各种矿料进行筛分，根据筛分结果确定矿料配合比，其矿料级配曲线基本上接近规范级配中值线，并为一条基本上圆顺的曲线。

按上述矿料配合比分别采用3。

41％、3。

79％、4.49%、4.78％、5.6％五种油石比制备沥青砼马歇尔试件，进行马歇尔试验确定最佳沥青用量为4。

32%，以此矿料级配及沥青用量作为目标配合比,供拌和机确定各冷料仓的供料比例、进料速度及试拌。

试验测得稳定度为10.58KN,流值为2。

8mm，空隙率为4.4％,沥青饱和度为67。

4％,矿料间隙率为13。

6％。

密度为2.417g/cm3.根据以上步骤，下面层AC-20C沥青砼目标配合比为：碎石1：碎石2:碎石3：石屑：矿粉=24％：26%：25%：24%：1％,最佳沥青用量为4.32%，最佳油石比为4.52％。

3、原材料及沥青混合料的各项指标检测详见目标配合比设计报告。

（二）生产配合比1、生产配合比设计过程将目标配合比所确定的冷料比例输入拌和楼控制室进行试拌，取各个热料仓的集料进行筛分试验。

第1篇一、实验目的本实验旨在通过标准实验方法，对沥青混凝土的性能进行检测，包括其物理性能、力学性能、耐久性能等，以确保沥青混凝土路面施工质量，为工程验收提供依据。

二、实验材料1. 沥青混凝土混合料：采用某品牌沥青，集料为碎石、砂、矿粉等。

2. 实验仪器：沥青混合料拌和机、马歇尔试验仪、车辙试验仪、冻融劈裂试验仪、孔隙率测试仪等。

3. 其他材料：标准砂、矿粉、水、油石比等。

三、实验方法1. 马歇尔试验：按照《公路沥青路面施工技术规范》（JTJ 032）进行马歇尔试验，测试沥青混凝土的密度、稳定度和流值等指标。

2. 车辙试验：按照《公路沥青路面施工技术规范》（JTJ 032）进行车辙试验，测试沥青混凝土的抗车辙性能。

3. 冻融劈裂试验：按照《公路沥青路面施工技术规范》（JTJ 032）进行冻融劈裂试验，测试沥青混凝土的耐久性能。

4. 孔隙率测试：按照《公路沥青路面施工技术规范》（JTJ 032）进行孔隙率测试，测试沥青混凝土的孔隙率。

四、实验步骤1. 拌和沥青混凝土混合料：按照设计配合比，将沥青、集料、矿粉等材料进行拌和，确保混合料均匀。

2. 马歇尔试验：a. 取一定量的沥青混凝土混合料，按照试验要求进行马歇尔试验。

b. 测试混合料的密度、稳定度和流值等指标。

3. 车辙试验：a. 将沥青混凝土混合料按照试验要求进行铺设。

b. 在规定温度下，用车辙试验仪进行车辙试验。

c. 测试沥青混凝土的抗车辙性能。

4. 冻融劈裂试验：a. 将沥青混凝土混合料按照试验要求进行铺设。

b. 将铺设好的沥青混凝土混合料进行冻融处理。

c. 进行冻融劈裂试验，测试沥青混凝土的耐久性能。

5. 孔隙率测试：a. 取一定量的沥青混凝土混合料，按照试验要求进行孔隙率测试。

b. 测试沥青混凝土的孔隙率。

五、实验结果与分析1. 马歇尔试验结果：- 密度：2.41g/cm³- 稳定度：6.5kN- 流值：28mm结果分析：沥青混凝土混合料的密度、稳定度和流值均符合规范要求。

沥青混凝土防渗心墙的施工质量检测一、施工质量检测与控制要求为保证沥青混凝土质量，施工单位应按有关规程规范和设计要求，制定质量检测制度，对沥青混凝土原材料、配合比及施工过程中各项主要工艺措施及沥青混凝土质量进行控制和检测，做好原始资料的记录并及时分析整理。

质量检测的结果应每月（或按监理工程师指定的时间）向监理单位报送。

对施工中出现的质量事故应随时报告监理单位，并按监理单位批准的措施及时进行处理。

（一）原材料的检验与控制在沥青混凝土施工工程中，沥青混凝土原材料的供货厂家应提供运至工地材料（如沥青、骨料、填料等）的质量检测报告，到货后施工单位应进行复验。

检测项目和检测频率如表5-5所示。

复验取样时，同厂家、同标号的沥青每批或每30t为一个检测单位，一批不足30t亦检测一次。

取样应从5个不同部位抽取后混合均匀作为样品，样品数量不少于2kg。

沥青检测指标任何一项不满足表5-5的要求，均为不合格品。

已经通过检验接收的沥青，不管在任何时候对进场使用的沥青进行抽样检测，若发现其指标与技术要求不符合，则该沥青为不合格品。

砂石料加工厂应根据生产工艺过程建立检验制度，每批砂石料应按规范规定的各项技术指标抽样检验，检验结果满足设计要求的合格料方能送至储料场地堆放。

矿粉加工过程应加强工艺控制，并按规范规定的各项技术指标进行检验验收，若密度、含水率、亲水系数等指标不能全部达到要求，则不能使用。

生产中每天都应检测矿粉的细度，每批填料取样检验一次，检验合格后方能入库。

（二）沥青混凝土混合料制备质量的检验与控制沥青混凝土混合料制备质量检验与控制包括原材料质量控制、工艺控制、温度控制、施工配合比控制等方面，具体检测项目与控制标准如表5-6所示。

在沥青混凝土混合料制备过程中，应专门监测沥青、矿料和沥青混凝土混合料的温度，严格控制各工序的加热温度和沥青混凝土混合料的出机温度，并注意观察出机时沥青混凝土混合料的外观质量，凡沥青混凝土混合料质量出现下列情况之一时，按废料处理：（1）沥青混凝土混合料配料单算错、用错或输入配料指令错误。

沥青混合料检测报告模板-范文模板及概述示例1:标题：沥青混合料检测报告模板引言：沥青混合料作为道路建设中常用的材料，其质量的稳定性和性能的可靠性对于道路的使用寿命和安全性都起着重要的作用。

因此，对沥青混合料的质量进行检测和评估是非常必要的。

本文将介绍一个沥青混合料检测报告的模板，帮助相关人员进行检测和评估工作。

1. 检测样品信息：- 样品编号：- 采样地点：- 采样时间：- 采样人员：2. 检测项目：- 沥青含量检测：- 检测方法：- 检测结果：- 结论：- 粒径分布检测：- 检测方法：- 检测结果：- 结论：- 密度和空隙率检测：- 检测方法：- 检测结果：- 结论：- 抗剪强度检测：- 检测方法：- 检测结果：- 结论：3. 检测结果分析：根据以上的检测结果，综合评估沥青混合料的质量。

可以根据相关标准或规范，对检测结果进行评价，并给出相应的结论。

4. 结论和建议：根据检测结果和分析，总结该沥青混合料的质量状况。

如果存在问题或不符合要求的地方，提出改进建议和措施，以提高沥青混合料的质量和性能。

5. 参考资料：列出本次检测所依据的相关标准、规范或文献，以保证检测工作的准确性和可靠性。

结语：沥青混合料检测报告模板为相关人员提供了一个便捷和规范的检测工具，可以为道路建设提供及时和准确的质量评估数据。

在实际工作中，可以根据具体需求进行必要的修改和补充，以保证检测工作的完整性和可操作性。

示例2:沥青混合料检测报告模板1. 引言在这个部分，简要介绍检测报告的目的和背景。

说明为什么对沥青混合料进行检测非常重要，并突出检测报告的意义。

2. 实验目的在这个部分，说明沥青混合料检测的目标。

例如，可能是为了评估沥青混合料的质量或确定其适用性。

3. 实验方法在这个部分，介绍所采用的实验方法和步骤。

包括采集样本的方法、实验室测试的具体过程等。

确保提供足够的细节，以便其他人可以复制实验。

4. 实验结果在这个部分，列出实验结果的详细数据和观察结果。

g311徐西线木札岭至合峪中修工程第十标段沥青面层铺筑试验段施工总结栾川县恒基公路养护有限公司二00九年七月三十一日g311徐西线木札岭至合峪中修工程第十标段水泥、粉煤灰稳定砂砾基层试验段总结我标段于2009年7月24日上午进行了路面基层（二灰稳定砂砾）试验段铺筑工作，经项目自检，监理抽监，各项技术指标均满足本项目业主及规范要求，共测压实度6处，合格率为100%。

平整度2处×20尺，合格率为80%。

厚度6处，合格率为100%。

宽度4个断面，合格率为100%。

水泥剂量8组合格率为100%，强度1组，合格率为100%。

现就试验成果汇总如下：一、试验段工程概况1、试验段选择在k602+000－k602+200段，全长200米。

此段基层为0.18米+0.03米调平层的水泥粉煤灰稳定砂砾。

2、试验段施工时采用中心拌和站厂拌、平地机配合人工整平法施工，一次性压实。

二、试验段指导思想及目的1、试拌：根据施工机械相匹配的原则，确定合理的施工机械型号、数量及组合方式。

通过试拌确定拌和机的上料速度、拌和数量与时间等操作工艺。

2、试铺确定b、验证混合料配合比设计结果，检查水泥剂量、含水量，改进提出生产用的矿料配比和水的加入方式。

修正水泥稳定砂砾基层的压实标准密度。

c、掌握实际施工产量及合理作业段长度，制定施工进度计划。

d、确定施工组织及管理体系、人员、通讯联络及指挥方式。

3、在试验段的铺筑过程中，认真作好记录分析，在监理工程师监督下检查试验段的施工质量，及时测定出有关结果。

铺筑结束后，就试验内容提出试验总结报告，报经监理工程师检查批复，作为施工依据。

三、试验段成果汇总a、确定基层施工配合比为：水泥：粉煤灰：砂砾=5：10：85 其中砂砾按5：1参配砾石，含石量55%-60% 含水量宜控制在6.5%--7%b、机械组合为：拌合场集中拌合，自卸车运输，装载机粗平，平地机精平，20压路机静压2遍、弱震2遍、强震3遍、收面一遍（其中增加18t压边），洒水车养生。

粗集料筛分一、目的和要求1. 测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。

2. 本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。

三、实验步骤1．试验准备按规定将来料用分料器或四分法缩分至表T0302-1要求的试样所需量，风干后备用。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

a. 取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m)，准确至0.1％。

b. 用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。

人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的0.1％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。

将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。

应确认1min内通过筛孔的质量确实小于筛上残余量的0.1％。

注：由于0.075㎜筛干筛几乎不能把沾在粗集料表面的小于0.075㎜部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075㎜通过率的意义不大，所以也可以不筛，且把通过0.15㎜筛的筛下部分全部作为0.075㎜的分计筛余，将粗集料的0.075㎜通过率假设为0。

c. 如果某个筛上的集料过多，影响筛分作作业时，可以分两次筛分，当筛余颗粒的粒径大于19㎜时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗筛过筛孔。

d.称取每个筛上的筛余量，准确至总质量的0.1％。

各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m0相比，相差不得超过m的0.5％。

3．沥青混合料及基层用粗集料水洗法试验a. 取一份试样，将试样置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m3)，准确至0.1％。

(一)粗集料（1）筛分级配集料的最大粒径有两个定义；集料最大粒径是指100%通过的最小的标准筛筛孔尺寸；集料的公称最大粒径是指保留在最大尺寸的标准筛上的颗粒含量不超过10%的标准筛尺寸。

检测方法及目的：采用水筛法检测，目的是使0.075mm通过率更加准确，使级配更加准确。

（2）压碎值测定粗集料抵抗压碎能力，间接评价其相应的承载能力和强度，水泥砼用和沥青混合料用的压碎值测定方法是有所不同。

（3）磨耗值（试验目的）用于测定规定条件下粗集料抵抗摩擦、撞击能力是沥青混合料的重要指标。

（4）密度表观相对密度、表干相对密度、毛体积相对密度；（5）计算5.1表观相对密度γa、表干相对密度γs、毛体积相对密度γb、按式（T0304-1）、（T0304-2）、(T0304-3)计算至小数点后3位。

γa= ma （T0304-1）ma - mwγs= mf （T0304-2）mf - mwγb= ma （T0304-3）mf - mw式中：γa——集料的表观相对密度、（无量纲）；γs——集料的表干相对密度、（无量纲）；γb——集料的毛体积相对密度（无量纲）；ma——集料的烘干质量（g）；mf——集料的表干质量（g）；mw——集料的水中质量（g）。

粗集料的表观密度（视密度）ρa、表干密度ρs、毛体积密度ρb，按式（T0304-5）、（T0304-6）、（T0304-7）计算，准确至小数点后3位。

不同水温条件下测量的粗集料表观密度需进行水温修正，不同试验温度下水的密度ρT及水的温度修正系数αT按附录B选用。

ρa=γa×ρT 或ρa=（γa—αT）×ρw （T0304-5）ρs=γs×ρT 或ρs=（γs—αT）×ρw （T0304-6）ρb=γb×ρT 或ρb=（γb—αT）×ρw （T0304-7）式中：ρa——粗集料的表观密度（g/cm3）；ρs——粗集料的表干密度（g/cm3）；ρb——粗集料的毛体积密度（g/cm3）；ρT——试验温度T时水的密度（g/cm3），按附录B表B-1取用；αT——试验温度T时的水温修正系数；ρw——水在4℃时的密度（1.000g/cm3）；（5）吸水率5.2集料的吸水率以烘干试样为基准，按式（T0304—4）计算，精准至0.01%。
