以太网接口配置

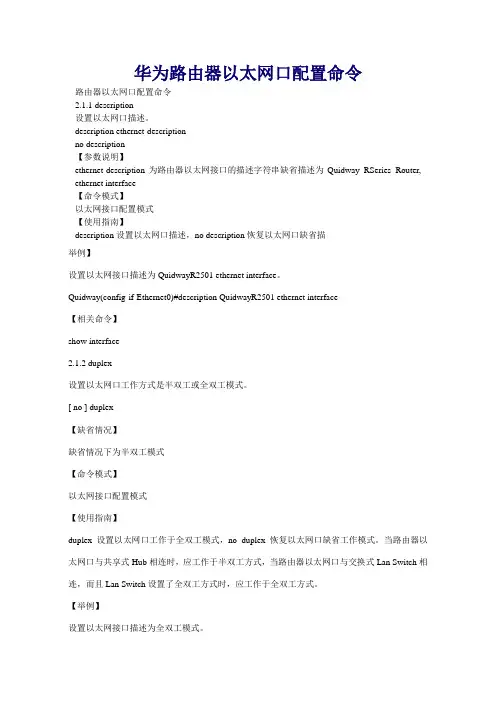

华为路由器以太网口配置命令路由器以太网口配置命令2.1.1 description设置以太网口描述。

description ethernet-descriptionno description【参数说明】ethernet-description为路由器以太网接口的描述字符串缺省描述为Quidway RSeries Router, ethernet interface【命令模式】以太网接口配置模式【使用指南】description设置以太网口描述，no description恢复以太网口缺省描举例】设置以太网接口描述为QuidwayR2501 ethernet interface。

Quidway(config-if-Ethernet0)#description QuidwayR2501 ethernet interface【相关命令】show interface2.1.2 duplex设置以太网口工作方式是半双工或全双工模式。

[ no ] duplex【缺省情况】缺省情况下为半双工模式【命令模式】以太网接口配置模式【使用指南】duplex 设置以太网口工作于全双工模式，no duplex 恢复以太网口缺省工作模式。

当路由器以太网口与共享式Hub相连时，应工作于半双工方式，当路由器以太网口与交换式Lan Switch相连，而且Lan Switch设置了全双工方式时，应工作于全双工方式。

【举例】设置以太网接口描述为全双工模式。

Quidway(config-if-Ethernet0)#duplexshow interface2.1.3 loopback允许或禁止以太网口对内自环和对外回波。

[ no ] loopback【缺省情况】禁止以太网口对内自环和对外回波。

【命令模式】以太网口接口配置模式【使用指南】只有在进行某些特殊功能测试时，才将以太网口设为对内自环和对外回波。

【举例】允许以太网口对内自环和对外回波。

----结束
文档版本 07 (2020-04-15)
版权所有 © 华为技术有限公司
7
背景信息
对接口进行基本配置前，需要进入接口视图。
操作步骤
步骤1 执行命令system-view，进入系统视图。 步骤2 执行命令interface interface-type interface-number，进入接口视图。
其中，interface-type为接口类型，interface-number为接口编号。
3
S2700, S3700 系列以太网交换机 配置指南-接口管理
接口类型 NULL接口
1 接口基础配置
描述 因为任何送到该接口的网络数据报文都会被丢弃，主要用 于路由过滤等特性。
1.3 配置接口基本参数
配置接口基本参数，包括接口描述信息、接口流量统计时间间隔功能以及开启或关闭 接口。
1.3.1 进入接口视图
表 1-2 物理接口编号规则
接口编排规则示意图
2 4 6 ... ...
1 3 5 ...
说明
设备有两排业务接口，左下接口从1起 始编号，依据从下到上，再从左到右 的规则依次递增编号。 例如，左上第一个接口编号为0/0/2。
1.2 接口分类
您可以了解到设备支持的管理接口、物理接口和逻辑接口。
接口是设备与网络中的其它设备交换数据并相互作用的部件，分为管理接口、物理业 务接口和逻辑接口三类，其中：
1.3 配置接口基本参数 配置接口基本参数，包括接口描述信息、接口流量统计时间间隔功能以及开启或关闭 接口。
1.4 维护接口 您可以通过清除接口统计信息以方便查询一定时间内接口的流量信息。
1.1 接口编号规则
通过本小节，您可以了解到设备的接口编号规则。

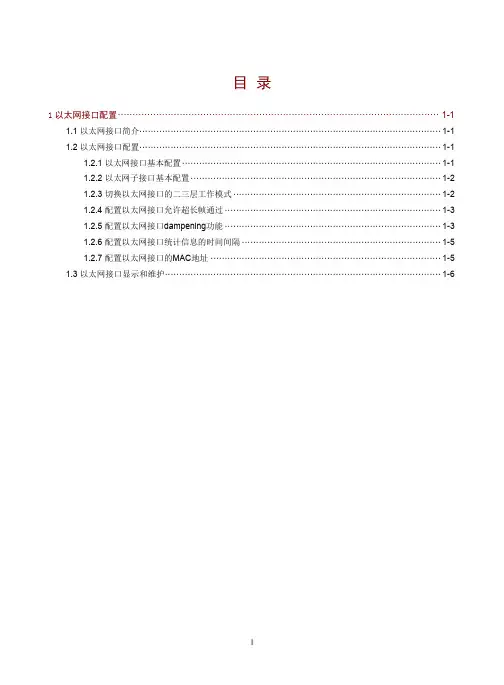

目录1以太网接口配置············································································································· 1-11.1 以太网接口简介·········································································································· 1-11.2 以太网接口配置·········································································································· 1-11.2.1 以太网接口基本配置 ··························································································· 1-11.2.2 以太网子接口基本配置 ························································································ 1-21.2.3 切换以太网接口的二三层工作模式 ········································································· 1-21.2.4 配置以太网接口允许超长帧通过 ············································································ 1-31.2.5 配置以太网接口dampening功能 ············································································ 1-31.2.6 配置以太网接口统计信息的时间间隔 ······································································ 1-51.2.7 配置以太网接口的MAC地址 ················································································· 1-51.3 以太网接口显示和维护································································································· 1-61 以太网接口配置1.1 以太网接口简介设备上支持的以太网接口有以下几种：•三层以太网接口：是一种工作在网络层的接口，可以配置IP地址，可以对接收到的报文进行三层路由转发。

一以太网端口配置命令1.1．1 display interface【命令】display interface[ interface_type | interface_type interface_num |interface_name ]【视图】所有视图【参数】interface_type：端口类型。

interface_num：端口号。

interface_name：端口名，表示方法为interface_name=interface_typeinterface_num。

参数的具体说明请参见interface命令中的参数说明。

【描述】display interface命令用来显示端口的配置信息。

在显示端口信息时，如果不指定端口类型和端口号，则显示交换机上所有的端口信息；如果仅指定端口类型，则显示该类型端口的所有端口信息；如果同时指定端口类型和端口号，则显示指定的端口信息。

【举例】# 显示以太网端口Ethernet0/1的配置信息。

<Quidway> display interface ethernet0/1Ethernet0/1 current state : UPIP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is00e0-fc00-0010Description : aaaThe Maximum Transmit Unit is 1500Media type is twisted pair, loopback not setPort hardware type is 100_BASE_TX100Mbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type isautonegotiationFlow-control is not supportedThe Maximum Frame Length is 1536Broadcast MAX-ratio: 100%PVID: 1Mdi type: autoPort link-type: accessTagged VLAN ID : noneUntagged VLAN ID : 1Last 5 minutes input: 0 packets/sec 0 bytes/secLast 5 minutes output: 0 packets/sec 0 bytes/secinput(total): 0 packets, 0 bytes0 broadcasts, 0 multicastsinput(normal): - packets, - bytes- broadcasts, - multicastsinput: 0 input errors, 0 runts, 0 giants, - throttles, 0 CRC0 frame, - overruns, 0 aborts, 0 ignored, - parity errors Output(total): 0 packets, 0 bytes0 broadcasts, 0 multicasts, 0 pausesOutput(normal): - packets, - bytes- broadcasts, - multicasts, - pausesOutput: 0 output errors, 0 underruns, - buffer failures- aborts, 0 deferred, 0 collisions, 0 late collisions- lost carrier, - no carrier表1-1 端口配置信息描述表1.12 display loopback-detection【命令】display loopback-detection【视图】所有视图【参数】无【描述】display loopback-detection命令用来显示端口环回监测功能是否被开启，如果已经开启，则还会显示出定时监测的时间间隔和目前被环回的端口信息。

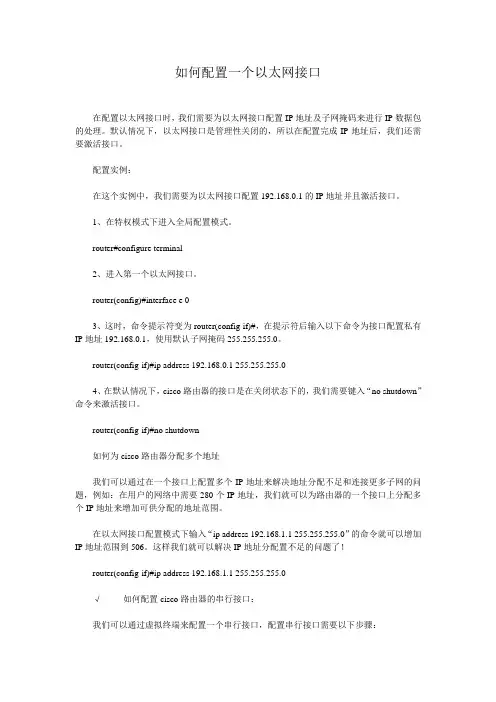

如何配置一个以太网接口在配置以太网接口时，我们需要为以太网接口配置IP地址及子网掩码来进行IP数据包的处理。

默认情况下，以太网接口是管理性关闭的，所以在配置完成IP地址后，我们还需要激活接口。

配置实例：在这个实例中，我们需要为以太网接口配置192.168.0.1的IP地址并且激活接口。

1、在特权模式下进入全局配置模式。

router#configure terminal2、进入第一个以太网接口。

router(config)#interface e 03、这时，命令提示符变为router(config-if)#，在提示符后输入以下命令为接口配置私有IP地址192.168.0.1，使用默认子网掩码255.255.255.0。

router(config-if)#ip address 192.168.0.1 255.255.255.04、在默认情况下，cisco路由器的接口是在关闭状态下的，我们需要键入“no shutdown”命令来激活接口。

router(config-if)#no shutdown如何为cisco路由器分配多个地址我们可以通过在一个接口上配置多个IP地址来解决地址分配不足和连接更多子网的问题，例如：在用户的网络中需要280个IP地址，我们就可以为路由器的一个接口上分配多个IP地址来增加可供分配的地址范围。

在以太网接口配置模式下输入“ip address 192.168.1.1 255.255.255.0”的命令就可以增加IP地址范围到506。

这样我们就可以解决IP地址分配置不足的问题了！router(config-if)#ip address 192.168.1.1 255.255.255.0√如何配置cisco路由器的串行接口：我们可以通过虚拟终端来配置一个串行接口，配置串行接口需要以下步骤：1、在全局模式下键入命令“interface serial 0”进入到串行接口配置模式下。

2、每一个连接的串行接口都必须有一个IP地址和子网掩码来转发IP数据包，我们可以在接口配置模式下键入“ip address <IP address> <netmask>”的命令来配置串行接口的IP 地址。

Quidway S2300/3300系列以太网交换机配置指南-以太网目录目录1 以太网接口配置...........................................................................................................................1-11.1 简介..............................................................................................................................................................1-21.1.1 以太网接口........................................................................................................................................1-21.1.2 接口隔离功能.....................................................................................................................................1-21.1.3 参考信息............................................................................................................................................1-31.1.4 配置任务的逻辑关系.........................................................................................................................1-31.2 以太网接口基本配置..................................................................................................................................1-41.2.1 建立配置任务.....................................................................................................................................1-41.2.2 （可选）配置描述信息.....................................................................................................................1-51.2.3 （可选）配置网线类型.....................................................................................................................1-51.2.4 （可选）配置工作模式.....................................................................................................................1-51.2.5 （可选）配置速率.............................................................................................................................1-61.2.6 （可选）使能流量控制.....................................................................................................................1-61.2.7 检查配置结果.....................................................................................................................................1-61.3 以太网接口高级配置..................................................................................................................................1-71.3.1 建立配置任务.....................................................................................................................................1-71.3.2 配置最大流量限制.............................................................................................................................1-81.3.3 （可选）配置是否允许超大帧通过.................................................................................................1-91.3.4 （可选）配置是否丢弃入方向带Tag的帧.....................................................................................1-91.3.5 （可选）配置是否处理BPDU.........................................................................................................1-91.3.6 （可选）检查配置结果.....................................................................................................................1-91.4 配置以太网接口的自协商功能................................................................................................................1-101.4.1 建立配置任务...................................................................................................................................1-101.4.2 （可选）使能自协商功能...............................................................................................................1-111.4.3 （可选）使能流量控制自协商功能...............................................................................................1-111.4.4 检查配置结果...................................................................................................................................1-111.5 配置以太网接口的外部环路检测功能....................................................................................................1-121.5.1 建立配置任务...................................................................................................................................1-121.5.2 使能接口的外部环路检测功能.......................................................................................................1-121.5.3 （可选）配置接口的外部环路检测周期.......................................................................................1-13目录Quidway S2300/3300系列以太网交换机配置指南-以太网1.5.4 （可选）配置接口的外部环路检测处理动作...............................................................................1-13 1.5.5 检查配置结果...................................................................................................................................1-131.6 创建以太网Trunk.....................................................................................................................................1-141.6.1 建立配置任务...................................................................................................................................1-141.6.2 创建以太网Trunk接口...................................................................................................................1-141.6.3 加入成员接口...................................................................................................................................1-151.6.4 （可选）配置以太网Trunk的流分担模式...................................................................................1-151.6.5 检查配置结果...................................................................................................................................1-15 1.7 删除以太网Trunk.....................................................................................................................................1-161.7.1 建立配置任务...................................................................................................................................1-161.7.2 （可选）删除成员接口...................................................................................................................1-161.7.3 （可选）删除以太网Trunk接口...................................................................................................1-171.7.4 检查配置结果...................................................................................................................................1-17 1.8 配置接口隔离............................................................................................................................................1-171.8.1 建立配置任务...................................................................................................................................1-171.8.2 配置接口隔离...................................................................................................................................1-181.8.3 检查配置结果...................................................................................................................................1-19 1.9 维护............................................................................................................................................................1-19 1.10 配置举例..................................................................................................................................................1-201.10.1 配置以太网接口综合示例.............................................................................................................1-201.10.2 配置接口隔离示例.........................................................................................................................1-22插图目录图1-1 接口单向隔离........................................................................................................................................1-3图1-2 接口双向隔离........................................................................................................................................1-3图1-3 配置以太网接口综合示例组网图.......................................................................................................1-20图1-4 配置接口隔离组网图...........................................................................................................................1-23表格目录表1-1 快速以太网接口属性.............................................................................................................................1-2表1-2 千兆以太网接口属性.............................................................................................................................1-2配置指南-以太网 1以太网接口配置1 以太网接口配置关于本章本章描述内容如下表所示。

目录第1章端口基本配置命令.......................................................................................................1-1 1.1 端口基本配置命令..............................................................................................................1-1 1.1.1 broadcast-suppression............................................................................................1-11.1.2 copy configuration...................................................................................................1-21.1.3 description...............................................................................................................1-41.1.4 display brief interface..............................................................................................1-51.1.5 display interface......................................................................................................1-61.1.6 display loopback-detection......................................................................................1-91.1.7 display transceiver-information interface..............................................................1-101.1.8 display port............................................................................................................1-111.1.9 display unit............................................................................................................1-111.1.10 duplex..................................................................................................................1-131.1.11 flow-control..........................................................................................................1-141.1.12 flow-interval.........................................................................................................1-141.1.13 giant-frame statistics enable...............................................................................1-151.1.14 interface...............................................................................................................1-161.1.15 jumboframe enable.............................................................................................1-171.1.16 loopback..............................................................................................................1-171.1.17 loopback-detection control enable......................................................................1-181.1.18 loopback-detection enable..................................................................................1-191.1.19 loopback-detection interval-time.........................................................................1-201.1.20 loopback-detection per-vlan enable....................................................................1-201.1.21 mdi.......................................................................................................................1-211.1.22 multicast-suppression.........................................................................................1-221.1.23 port access vlan..................................................................................................1-231.1.24 port hybrid pvid vlan............................................................................................1-231.1.25 port hybrid vlan....................................................................................................1-241.1.26 port link-type........................................................................................................1-251.1.27 port trunk permit vlan..........................................................................................1-261.1.28 port trunk pvid vlan..............................................................................................1-271.1.29 reset counters interface.......................................................................................1-281.1.30 shutdown.............................................................................................................1-281.1.31 speed...................................................................................................................1-291.1.32 unicast-suppression............................................................................................1-301.1.33 virtual-cable-test..................................................................................................1-30第1章端口基本配置命令1.1 端口基本配置命令1.1.1 broadcast-suppression【命令】broadcast-suppression { ratio | pps max-pps }undo broadcast-suppression【视图】系统视图/以太网端口视图【参数】ratio：指定以太网端口允许接收的最大广播流量的带宽百分比，取值范围为1～100，缺省值为100，步长为1。

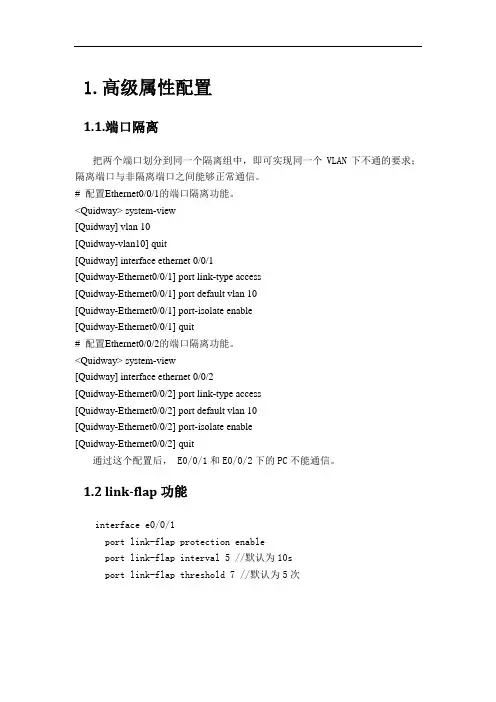

1.高级属性配置1.1.端口隔离把两个端口划分到同一个隔离组中，即可实现同一个VLAN下不通的要求；隔离端口与非隔离端口之间能够正常通信。

# 配置Ethernet0/0/1的端口隔离功能。

<Quidway> system-view[Quidway] vlan 10[Quidway-vlan10] quit[Quidway] interface ethernet 0/0/1[Quidway-Ethernet0/0/1] port link-type access[Quidway-Ethernet0/0/1] port default vlan 10[Quidway-Ethernet0/0/1] port-isolate enable[Quidway-Ethernet0/0/1] quit# 配置Ethernet0/0/2的端口隔离功能。

<Quidway> system-view[Quidway] interface ethernet 0/0/2[Quidway-Ethernet0/0/2] port link-type access[Quidway-Ethernet0/0/2] port default vlan 10[Quidway-Ethernet0/0/2] port-isolate enable[Quidway-Ethernet0/0/2] quit通过这个配置后， E0/0/1和E0/0/2下的PC不能通信。

1.2 link-flap功能interface e0/0/1port link-flap protection enableport link-flap interval 5 //默认为10sport link-flap threshold 7 //默认为5次2.链路聚合2.1 手工聚合手工负载分担模式允许在聚合组中手工加入多个成员接口，所有的接口均处于转发状态，分担负载的流量。

自协商模式下，接口的双工模式是与对 端协商得到的 非自协商模式下，接口的双工模式为全 双工
文档版本 07 (2020-04-15)
版权所有 © 华为技术有限公司
10
S2700, S3700 系列以太网交换机 配置指南-接口管理
参数 接口速率
上报状态变化延时时间 链路振荡保护
2 以太网接口配置
缺省值 自协商模式下，接口的速率是与对端协 商得到的 非自协商模式下，接口的速率为接口支 持的最大速率 上报Up事件延时时间2000毫秒 上报Down事件延时时间0毫秒 未使能
以太网接口是一种用于局域网组网的接口，包括：以太网电接口、以太网光接口。
为了适应网络需求，设备上定义了以下几种以太网接口类型：
● 二层以太网接口：是一种物理接口，工作在数据链路层，不能配置IP地址。它可 以对接收到的报文进行二层交换转发，也可以加入VLAN，通过VLANIF接口对接 收到的报文进行三层路由转发。
2.4 配置端口组
介绍配置端口组以减少重复工作。
背景信息
当用户需要对多个以太网接口进行相同的配置时，可以将这多个以太网接口加入端口 组内。在端口组视图下，用户只需输入一次配置命令，该端口组内的所有以太网接口 都会配置该功能，完成接口批量配置，减少重复配置工作。
S2700, S3700 系列以太网交换机 配置指南-接口管理
2 以太网接口配置
2 以太网接口配置
关于本章
以太网以其高度灵活、相对简单、易于实现的特点，成为重要的局域网组网技术。当 您选择以太网进行局域网组网时，可以使用以太网接口。
2.1 规格
2.2 以太网接口简介 以太网接口是一种用于局域网组网的接口，包括：以太网电接口、以太网光接口。
端口组

商速率为支持 100Mbit/s。
不支 持
支 40GE光接口插上高速电 持 缆后，当用户执行命令
display interface，查看 接口当前运行状态和接口 统计信息时，自协商功能 显示为使能状态，但是系 统不支持使用命令 negotiation auto，配置其 自协商模式。
文档版本 13 (2017-01-10)
网线
FE电接口 网线
100
全
双
工/
半
双
工
1000
全
双
工
2500
全
双
工
10
全
双
工/
半
双
工
自 备注 协 商 模 式 支 仅S5720-14X-PWH-SI持 AC支持MultiGE口。
MultiGE口仅支持在自协 商模式下配置接口速率为 100，配置双工模式为半 双工。
支持
文档版本 13 (2017-01-10)
//缺省情况下，Combo接口工作模式为auto，修改为电
步骤2
验证配置结果
在任意视图下执行命令display interface gigabitethernet 1/0/4，检查Combo接口工作模 式。
[Switch] display interface gigabitethernet 1/0/4 ... Port Mode: FORCE COPPER Speed : 1000, Loopback: NONE Duplex: FULL, Negotiation: ENABLE Mdi : AUTO, Flow-control: DISABLE ...
文档版本 13 (2017-01-10)
华为专有和保密信息

目录

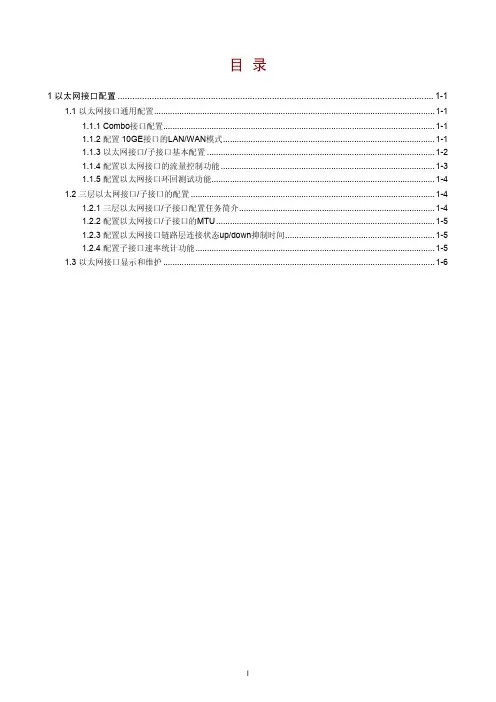

1 以太网接口配置 ................................................................................................................................. 1-1 1.1 以太网接口通用配置.......................................................................................................................... 1-1 1.1.1 Combo接口配置...................................................................................................................... 1-1 1.1.2 配置 10GE接口的LAN/WAN模式............................................................................................ 1-1 1.1.3 以太网接口/子接口基本配置 ................................................................................................... 1-2 1.1.4 配置以太网接口的流量控制功能 ............................................................................................. 1-3 1.1.5 配置以太网接口环回测试功能................................................................................................. 1-4 1.2 三层以太网接口/子接口的配置 .......................................................................................................... 1-4 1.2.1 三层以太网接口/子接口配置任务简介..................................................................................... 1-4 1.2.2 配置以太网接口/子接口的MTU ............................................................................................... 1-5 1.2.3 配置以太网接口链路层连接状态up/down抑制时间................................................................. 1-5 1.2.4 配置子接口速率统计功能........................................................................................................ 1-5 1.3 以太网接口显示和维护 ...................................................................................................................... 1-6

新版GP 以太网（Ethernet）端口打印机使用及配置说明注：本说明只适用于WinNT、Win2k、WinXP和Win2003操作系统。

1、安装并运行以太网接口打印机测试及配置程序GPEthernet .exe，如下图所示。

2、通过打印机开机自检测条查看打印机网络IP address及Ethernet ID。

3、修改PC主机IP地址使PC主机IP地址与打印机网络IP地址在同一网关，如打印机IP地址为192.168.123.100，则可修必PC主机IP地址为192.168.123.200。

4、在打印机测试及配置程序“Printer current IP address”后的文本框中输入打印旧的IP address，如打印机开机自检测条上“IP address”为“192.168.123.100”则输入“192.168.123.100”，通过打印机测试及配置程序GPEthernet.exe执行“Connect Test”，如通讯成功，则显示如下图所示窗口。

5、在打印机测试及配置程序“Printer set new IP address”后的文本框中输入打印机的新IPaddress，如要将打印机的“IP address”修改为“192.168.123.200”则输入“192.168.123.200”。

然后执行“Set New IP Address”，这样打印机的IP地址被修改，通过打印机开机自检测条可查看打印机的IP address。

注意：网络中PC主机及网络接口打印机IP 地址不能重复。

6、在打印机测试及配置程序“Set New Ethernet ID”的文本框中输入打印机的新Ethernet ID，如要将打印机的“Ethernet ID”修改为“0-201-202-203-204-205”则输入“0-201-202-203-204-205”。

然后执行“Set New Ethernet ID”，这样打印机的Ethernet ID被修改，通过打印机开机自检测条可查看打印机的Ethernet ID。

端口配置目录目录第1章以太网端口配置........................................................................................................1-11.1 以太网端口简介.........................................................................................................1-11.2 以太网端口配置.........................................................................................................1-21.2.1 以太网端口配置任务列表..................................................................................1-21.2.2 进入/退出以太网端口配置模式...........................................................................1-21.2.3　关闭／打开以太网端口.......................................................................................1-31.2.4 设置以太网端口的描述字符串............................................................................1-31.2.5　设置以太网端口的双工状态..............................................................................1-31.2.6　设置以太网端口的速率.....................................................................................1-41.2.7 设置以太网端口连接的网线类型........................................................................1-51.2.8 设置以太网端口的流量控制...............................................................................1-51.2.9 禁止/允许长帧通过以太网端口...........................................................................1-51.2.10 禁止/允许以太网端口进行MAC地址学习.........................................................1-61.2.11 设置以太网端口的链路环回检测功能................................................................1-61.2.12　设置以太网端口的优先级................................................................................1-71.2.13　将以太网端口设置为Trunk端口.....................................................................1-71.2.14　设置Trunk端口的属性...................................................................................1-81.2.15　指定以太网端口所属的VLAN..........................................................................1-81.3 以太网端口的监控与维护............................................................................................1-91.4 以太网端口配置举例.................................................................................................1-101.4.1　配置Trunk端口的PVID......................................................1-101.5 以太网端口配置排错.................................................................................................1-11第2章以太网端口汇聚配置.................................................................................................2-12.1 以太网端口汇聚简介...................................................................................................2-12.2 以太网端口汇聚配置...................................................................................................2-12.2.1 以太网端口汇聚配置任务列表............................................................................2-12.2.2 将一组以太网端口设置为同一个汇聚组的成员....................................................2-12.3 以太网端口汇聚的监控与维护.....................................................................................2-22.4 以太网端口汇聚典型配置举例.....................................................................................2-22.4.1 配置参与汇聚的以太网端口...............................................................................2-22.5 以太网端口汇聚故障的诊断与排除...............................................................................2-3第1章以太网端口配置1.1 以太网端口简介S5516以太网交换机在后面板上提供1个固定的10Base-T以太网接口在前面板上提供4个千兆扩展模块插槽满配置情况下S5516以太网交换机支持的以太网端口特性如下可以与升级软件所在的网络设备协商确定双工工作方式l1000Base-LX/SX以太网端口工作在千兆全双工模式下1000Base-SX 模块可以为用户提供4个千兆多模光端口可以工作在半双工自协商模式下作为升级软件用的10Mbit/s以太网端口不可配置下面一起来介绍1.2 以太网端口配置1.2.1 以太网端口配置任务列表要配置以太网端口的相关特性参数然后对相关参数进行配置l进入/退出以太网端口配置模式l关闭／打开以太网端口l设置以太网端口的描述字符串l设置以太网端口的双工状态l设置以太网端口的速率l设置以太网端口连接的网线类型l设置以太网端口的流量控制l禁止/允许长帧通过以太网端口l禁止/允许以太网端口进行MAC地址学习l设置以太网端口的链路环回检测功能l设置以太网端口的优先级l将以太网端口设置为Trunk端口l设置Trunk端口的属性l指定以太网端口所属的VLAN1.2.2 进入/退出以太网端口配置模式要对以太网端口进行配置也可以通过退出命令回到全局配置模式表1-1 进入以太网端口配置模式操作命令进入以太网端口配置模式interface interface_type interface_number请在以太网端口配置模式下进行下列配置表1-2 退出当前所在的以太网端口操作命令退出当前所在的以太网端口exit1.2.3 关闭／打开以太网端口可以指定关闭/打开当前的以太网端口表1-3 关闭/打开以太网端口操作命令关闭以太网端口shutdown打开以太网端口no shutdown这一对命令一般用于重新启动以太网端口通过先关闭端口再将其打开的方法这在某些情况需要使其生效缺省情况下1.2.4 设置以太网端口的描述字符串可以对以太网端口设置必要的描述请在以太网端口配置模式下进行下列配置端口的描述字符串为空全双工进行设置请在以太网端口配置模式下进行下列配置1000Base-LX/SX千兆以太网端口只能工作在全双工模式下全双工自协商缺省情况下自协商即自动与对端协商确定是工作在全双工状态还是工作在半双工状态一般强制双方的端口都工作在全双工状态1000Base-T以太网端口则能够支持10Mbit/s1000Mbit/s三种速率请在以太网端口配置模式下进行下列配置1000Base-LX/SX以太网端口只支持1000Mbit/s这一种速率10Mbit/s100Mbit/s缺省情况下1.2.7 设置以太网端口连接的网线类型1000Base-T以太网端口可以连接普通或交叉这两种类型的五类双绞线请在以太网端口配置模式下进行下列配置端口的网线类型为autoÐÍ1.2.8 设置以太网端口的流量控制可以通过下面的命令启动或关闭以太网端口的流量控制功能表1-8 设置以太网端口的流量控制操作命令启动以太网端口的流量控制flow-control关闭以太网端口的流量控制no flow-control缺省情况下1.2.9 禁止/允许长帧通过以太网端口在进行文件传输等大吞吐量数据交换的时候1518字节可以通过该命令请在以太网端口配置模式下进行下列配置表1-9 禁止/允许长帧通过以太网端口操作命令禁止长帧通过以太网端口jumboframe disable允许长帧通过以太网端口no jumboframe disable缺省情况下1.2.10 禁止/允许以太网端口进行MAC地址学习以太网端口可以进行MAC地址学习再收到以此地址为目的地址的数据报文时不会对其进行广播转发例如潜在的攻击者可能使用不同源地址的以太网帧来攻击交换机此时请在以太网端口配置模式下进行下列配置允许以太网端口进行MAC地址学习环回检测分为两种对内自环适用于检测本端口配合检查对端以及连接线路的物理状况只有在做测试时请在以太网端口配置模式下进行下列配置表1-11 设置以太网端口的链路环回检测功能操作命令指定以太网端口进行对内自环检测loopback internal指定以太网端口允许进行对外回波检测loopback external禁止以太网端口进行链路环回检测no loopback缺省情况下1.2.12 设置以太网端口的优先级可以通过下面的命令设置某个以太网端口的优先级表1-12 设置以太网端口的优先级操作命令设置以太网端口的优先级priority priority将以太网端口的优先级恢复为缺省值no priority缺省情况下1.2.13 将以太网端口设置为Trunk端口在与VLAN有关的配置中顾名思义TrunkËüÔÊÐíÖ¸¶¨µÄÒ»¸ö»ò¶à¸öVLAN的帧通过它只允许其所属VLAN的帧通过请在以太网端口配置模式下进行下列设置所有的以太网端口均为Access端口1.2.14 设置Trunk端口的属性将一个以太网端口指定为Trunk端口以后当指定允许通过的VLAN后而指定缺省的VLAN ID VLAN帧的发送和接收遵循IEEE 802.1Q标准表1-14 设置Trunk端口的属性操作命令指定Trunk端口允许通过的VLAN switchport trunk allowed vlan { vlan_list | all }取消对Trunk端口允许通过VLAN的指定no switchport trunk allowed vlan { vlan_list | all }设置Trunk端口的缺省VLAN ID switchport trunk native vlan vlan_id 将Trunk端口的缺省VLAN ID恢复为缺省值no switchport trunk native缺省情况下除了VLAN 1之外不允许其它任何VLAN的帧通过该设置只对Trunk端口有效此命令使用的条件是即Access端口所指定的VLAN 不是缺省VLAN并且必须已经存在表1-15 指定以太网端口所属的VLAN操作命令指定以太网端口所属的VLAN switchport access vlan vlan-id把以太网端口从指定VLAN中删除no switchport access vlan vlan-id缺省情况下后配置的归属关系将会覆盖原有的归属关系包括端口类型是否双工流控这些信息对于监控和维护以太网端口是有用处的使用clear命令可以清除以太网端口的统计信息其中表1-16 显示以太网端口的信息操作命令清除端口的统计信息clear interface[ interface_type [ interface_number ] ]显示端口的所有信息show interface [ interface_type [ interface_number ] ]Quidway# show interface gigabitethernet 1/1GigabitEthernet1/1 is upHardware is Gigabit Ethernet, Hardware address is 00e0.fc00.5516Auto-duplex, Auto-speed, 1000_BASE_TFlow control is enableAllow jumbo frame to passPVID is 11Priority is 0Description: S5516 GigaEth 2/1Mdi type: autoLoopback: internalIt is a vlan trunking port, vlan(s) passing this port:1(default vlan)vlan(s) allowed to pass this port:1(default vlan), 2-3, 6-10It is not a monitor portIt doesn't belong to a port-aggregation0 packets output0 bytes, 0 multicasts, 0 broadcasts, 0 pauses0 packets input0 bytes, 0 multicasts, 0 broadcasts, 0 pauses0 FCS errors0 long frames1.4 以太网端口配置举例1.4.1 配置Trunk端口的PVID1. 组网需求S5516系列以太网交换机与对端交换机使用Trunk端口GigabitEthernet 1/4相连ＰＶＩＤ即缺省VLAN IDµ±ÒÔÌ«ÍøÖ¡·¢Ë͹ý³ÌÖгö´í¿ÉÒÔ½«PVID作为标签打上Quidway(config)# interface gigabitethernet 1/4²¢ÔÊÐí27到50ÕâЩVLAN最好已创建Quidway(config-if-GigabitEthernet1/4)# switchport trunk allowed vlan 2 6 7to 50 120Quidway(config-if-GigabitEthernet1/4)# exit创建VLAN 100设置端口GigabitEthernet 1/4的PVID为100Quidway(config-vlan100)# interface gigabitethernet 1/4Quidway(config-if-GigabitEthernet1/4)# switchport trunk native vlan 100Quidway(config-if- GigabitEthernet1/4)# show interface GigabitEthernet 1/4GigabitEthernet1/4 is upHardware is Gigabit Ethernet, Hardware address is 00e0.fc00.0010Auto-duplex, Auto-speed, 1000_BASE_TAllow jumbo frame to passFlow control is disablePVID is 100Priority is 0Mdi type: autoIt is a vlan trunking port, vlan(s) passing this port:1(default vlan), 2, 6-50, 120vlan(s) allowed to pass this port:1(default vlan), 2, 6-50, 120It is not a monitor portIt doesn't belong to a port-aggregation28 packets output3366 bytes, 0 multicast, 1 broadcasts, 0 pause701 packets input148879 bytes, 235 multicast, 425 broadcasts, 0 pause0 FCS errors0 long frames1.5 以太网端口配置排错故障现象故障排除l首先使用show interface命令检查该端口是否为Trunk端口则应先将其配置成Trunk端口则转下一步最好先创建该VLANÈçûÓд´½¨¸ÃVLAN然后再转而配置端口的PVID第2章以太网端口汇聚配置2.1 以太网端口汇聚简介链路汇聚是指将多个以太网链路汇聚在一起形成一个汇聚组从外面看起来在S5516中即最多可将16个端口汇聚到一起参与汇聚组的端口的起始值可以为任意一个可用的以太网端口除了编号最小的端口且一台S5516交换机可以支持多个千兆以太网汇聚组同一汇聚组内的以太网端口号必须连续如果组内的端口是同一槽内的端口如果组内的端口跨越了两个槽槽号必须连续l将一组以太网端口设置为同一个汇聚组的成员2.2.2 将一组以太网端口设置为同一个汇聚组的成员该配置任务用来将一组以太网端口汇聚到一起请在全局配置模式下进行下列配置2.3 以太网端口汇聚的监控与维护使用以下命令可以查看参与汇聚的端口的相关信息其他成员端口名和各端口的模式等表2-2 显示参与汇聚的以太网端口的信息操作命令显示参与汇聚的以太网端口的信息show link-aggregation [ GigabitEthernet master_interface_number ]Quidway# show link-aggregation gigabitethernet1/1Master port: GigabitEthernet1/1Other sub-ports:GigabitEthernet1/2GigabitEthernet1/3GigabitEthernet1/4GigabitEthernet2/1GigabitEthernet2/2GigabitEthernet2/3GigabitEthernet2/4Mode: ingress-egress2.4 以太网端口汇聚典型配置举例2.4.1 配置参与汇聚的以太网端口1. 组网需求本例将验证端口汇聚命令的使用以实现出/入负荷在各成员端口中进行分担因为Trunk端口上允许多个VLAN通过需要将流量在各个端口中进行分担用2个端口汇聚接入S30262. 组网图图2-1 配置汇聚以太网端口示例图3. 配置步骤配置S5516将以太网端口GigabitEthernet1/1至GigabitEthernet1/2汇聚到一起显示该汇聚端口的信息配置端口汇聚不成功可以按照如下步骤进行请检查所输入的参数中以太网端口的起始值是否小于终结值则转下一步请检查所输入的端口号起始/终结值所涵盖范围内的以太网端口是否都不是已有的汇聚组的成员则转下一步请检查参与汇聚的端口的总数目是否小于或等于16个l如果以上检查都正确。

目录1 以太网配置1。

1 以太网接口配置1.1.1 配置端口隔离示例1.2 链路聚合配置1.2。

1 配置手工负载分担模式链路聚合示例1.2.2 配置静态LACP模式链路聚合示例1.3 VLAN配置1.3.1 配置基于接口划分VLAN示例1.3.2 配置基于MAC地址划分VLAN示例1。

3.3 配置基于IP子网划分VLAN示例1。

3.4 配置基于协议划分VLAN示例1。

3。

5 配置VLAN间通过VLANIF接口通信示例1.3.6 配置VLAN聚合示例1。

3。

7 配置MUX VLAN示例1.3.8 配置自动模式下的Voice VLAN示例1。

3。

9 配置手动模式下的Voice VLAN示例1.4 VLAN Mapping配置1。

4.1 配置单层Tag的VLAN Mapping示例1.4.2 配置单层Tag的VLAN Mapping示例(N：1)1.5 QinQ配置1.5.1 配置基于接口的QinQ示例1。

5。

2 配置灵活QinQ示例1.5。

3 配置灵活QinQ示例—VLAN Mapping接入1.5.4 配置VLANIF接口支持QinQ Stacking示例1。

6 GVRP配置1.6.1 配置GVRP示例1。

7 MAC表配置1。

7。

1 配置MAC表示例1.7.2 配置基于VLAN的MAC地址学习限制示例1。

7。

3 配置接口安全示例1。

7。

4 配置MAC防漂移示例1.7.5 配置全局MAC漂移检测示例1.8 STP/RSTP配置1.8.1 配置STP功能示例1.8。

2 配置RSTP功能示例1.9 MSTP配置1。

9。

1 配置MSTP的基本功能示例1。

9.2 配置MSTP多进程下单接环和多接环接入示例1。

10 SEP配置1.10.1 配置SEP封闭环示例1.10.2 配置SEP多环示例1。

10.3 配置SEP混合环示例1.10.4 配置SEP+RRPP混合环组网示例（下级网络拓扑变化通告)1。

10.5 配置SEP多实例示例1.11 二层协议透明传输配置1。

:cfg-set-gutumap<sys1>:t4,4,et1,0;
:cfg-set-tupara:tu3,1&&8,p;
:cfg-set-tupara:tu4,1&&40,np;
:cfg-set-attrib<sys1>:155:2f:uni:pp:adm:ring;
:cfg-init-slot<sysall>;
:cfg-set-sysname<sys1>:"sys1";
:cfg-create-board:3,sp1d:4,et1:9,x42:11,oi2d:15,stg:18,ohp2;
:cfg-set-xcmap<sys1>:xlwork,9,x42;
:cfg-set-ohppara:tel1=102:meet=999:reqt=5:dial=dtmf:rax=sys1;
:cfg-create-vc12:sys1,ge1,41&&48,sys1,t3,1&&8;
:cfg-create-vc12:sys1,ge1,1&&40,sys1,t4,1&&40;
:cfg-create-vc12:sys1,t3,1&&8,sys1,gw1,41&&48;
:cfg-create-vc12:sys1,t4,1&&40,sys1,gw1,1&&40;
:cfg-set-ohppara:tel1=101:meet=999:reqt=5:dial=dtmf:rax=sys1;
:cfg-set-stgpara:sync=intr:syncclass=intr;

设置网络参数可以使用ifconfig 命令来配置并查看网络接口的配置情况。

ifconfig 命令格式是：# ifconfig <网络接口> <IP地址> [<netmask 子网掩码> <broadcast 广播地址>]例如：要配置eth0 的网络参数，可以使用下面的命令。

# ifconfig eth0 192.168.0.222此命令将启动eth0 接口，并设置其IP地址为192.168.0.222 ，子网掩码为255.255.255.0 ，广播地址为192.168.0.255。

当IP地址使用标准A 、B 、C 类地址时，广播地址和子网掩码可以省略，系统会自动判断广播地址和子网掩码的值并进行设置。

否则必须指出广播地址和子网掩码，例如：# ifconfig eth0 10.0.0.222 Mask 255.255.255.0 Broadcast 10.0.0.255也可以用ifconfig 命令配置eth0别名设备，为eth0绑定多个IP地址。

例如：# ifconfig eth0:0 192.168.0.250# ifconfig eth1:0 192.168.1.3# ifconfig eth1:1 192.168.2.3使用ifconfig 命令设置网络参数会立即生效，但不会修改网络接口配置文件，这将导致所配置的参数在重新启动系统后失效。

查看网络参数配置[root@localhost ~]# ifconfigeth0 Link encap:Ethernet HWaddr 00:0C:29:B1:DA:D8inet addr:192.168.1.69 Bcast:192.168.1.255 Mask:255.255.255.0inet6 addr: fe80::20c:29ff:feb1:dad8/64 Scope:LinkUP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:91559 errors:0 dropped:0 overruns:0 frame:0TX packets:17718 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:1000RX bytes:9714566 (9.2 MiB) TX bytes:2126278 (2.0 MiB)Interrupt:19 Base address:0x2000eth1 Link encap:Ethernet HWaddr 00:0C:29:B1:DA:E2inet addr:192.168.159.131 Bcast:192.168.159.255 Mask:255.255.255.0inet6 addr: fe80::20c:29ff:feb1:dae2/64 Scope:LinkUP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:44495 errors:0 dropped:0 overruns:0 frame:0TX packets:1846 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:1000RX bytes:4369826 (4.1 MiB) TX bytes:327254 (319.5 KiB)Interrupt:19 Base address:0x2080lo Link encap:Local Loopbackinet addr:127.0.0.1 Mask:255.0.0.0inet6 addr: ::1/128 Scope:HostUP LOOPBACK RUNNING MTU:16436 Metric:1RX packets:296 errors:0 dropped:0 overruns:0 frame:0TX packets:296 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:29304 (28.6 KiB) TX bytes:29304 (28.6 KiB)ifconfig 命令显示信息说明：输出项目说明Link encap 网络接口类型，如以太网或PPP 等HWadrr 网卡的Mac 地址。

第6章接口配置6.1以太网接口配置本节主要内容：●以太网接口简介●以太网接口基本指令描述●以太网接口特殊指令描述●以太网接口监控与调试6.1.1简介迈普安全网关以太网口支持三种帧格式：1) IEEE802.32) Ethernet_II(ARPA)3) Ethernet_SNAP以上三种帧格式用于封装网络层的IP协议。

以太网接口在接收数据时能够自动识别帧格式，但在发送数据时只能按照指定的帧格式进行封装。

6.1.2基本指令描述注：命令描述前带“*”符号的表示该命令有配置实例详细说明。

⏹loopback-detect可以设置以太网接口定时进行环路检测，缺省为10秒检测一次。

使用no命令可以将环路检测功能关闭。

loopback-detect [0-32767]no loopback-detect【缺省情况】默认间隔时间10秒⏹keepalive gateway可以设置以太网接口向特定的地址发送保活报文。

接口向配置的gateway地址定期发送arp请求报文。

当接口连续n次收不到arp响应报文时，第n+1次arp请求报文超时后接口down（n为用户配置的重试次数），直到再次收到arp响应报文时，接口up。

使用no命令可以将保活功能关闭。

keepalive gateway A.B.C.D [0-32767] [1-500]no keepalive gateway0-32767 每次保活报文的间隔时间，单位为秒【缺省情况】默认间隔时间10秒，重试3次⏹duplex配置接口双工duplex {half | full | auto}【缺省情况】auto ⏹ rate 配置接口速率 rate {10 | 100 | auto}【缺省情况】auto ⏹ mac-address 配置接口MAC 地址 mac-address xxxx.xxxx.xxxx【缺省情况】无 ⏹media-type 以太接口光电模式切换 media-type {auto | copper | fiber}【缺省情况】copper注：RL09上只有纯光口与纯电口，根据接口类型不同，默认值不同。
