圆振筛工作原理
圆振筛是一种常用的筛分设备，它通过振动筛分的方式对物料进行分级和筛分。
其工作原理主要包括振动源、筛体、筛网和底座等部分。
首先，圆振筛的振动源通常采用振动电机作为驱动力，通过电机带动偏心块旋转产生离心力，使筛体产生振动。
振动源的振动力和振动频率可以根据物料的特性和筛分要求进行调节，以达到最佳的筛分效果。
其次，筛体是圆振筛的主要工作部分，它通常采用圆形或者椭圆形的结构，内部安装有筛网。
筛体的振动使物料在筛网上产生跳跃式运动，从而实现物料的分级和筛分。
筛体的设计结构和材质对筛分效果有着重要的影响，通常需要根据物料的特性和筛分要求进行合理的选择。
筛网是圆振筛的筛分部分，它通常采用金属丝网或者合成材料网片制成，具有一定的筛孔大小和筛孔形状。
不同的筛网可以实现不同粒度的筛分，通常需要根据物料的特性和筛分要求进行合理的选择。
筛网的清洁和更换对筛分效果也有着重要的影响，需要定期
进行维护和保养。
最后，底座是圆振筛的支撑部分，它通常采用钢结构或者焊接结构，具有足够的强度和稳定性。
底座的设计和安装对圆振筛的工作效果和安全性有着重要的影响，需要严格按照设计要求进行施工和安装。
综上所述，圆振筛的工作原理是通过振动源产生的振动力使筛体产生振动，从而实现物料的分级和筛分。
筛网的选择和维护对筛分效果有着重要的影响，底座的设计和安装对筛分设备的工作效果和安全性有着重要的影响。
只有合理选择和维护各部分，才能保证圆振筛的正常工作和长期稳定运行。

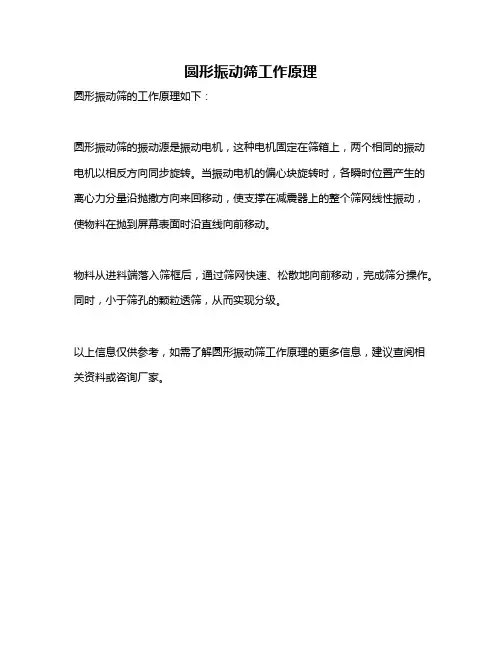

圆形振动筛工作原理
圆形振动筛的工作原理如下：
圆形振动筛的振动源是振动电机，这种电机固定在筛箱上，两个相同的振动电机以相反方向同步旋转。
当振动电机的偏心块旋转时，各瞬时位置产生的离心力分量沿抛撒方向来回移动，使支撑在减震器上的整个筛网线性振动，使物料在抛到屏幕表面时沿直线向前移动。
物料从进料端落入筛框后，通过筛网快速、松散地向前移动，完成筛分操作。
同时，小于筛孔的颗粒透筛，从而实现分级。
以上信息仅供参考，如需了解圆形振动筛工作原理的更多信息，建议查阅相关资料或咨询厂家。

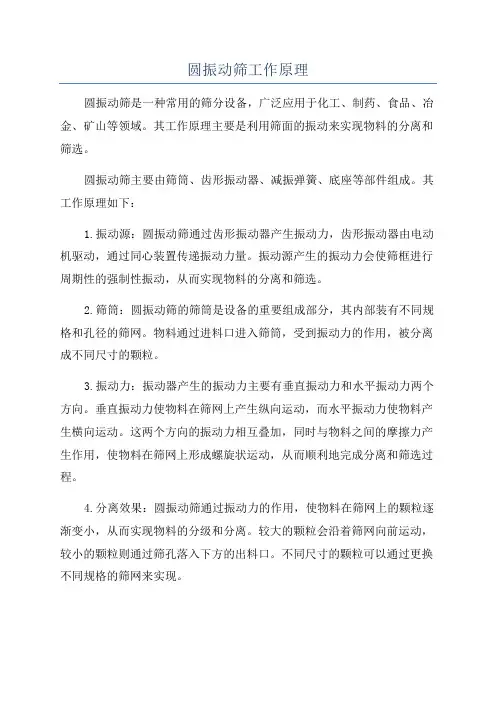

圆振动筛工作原理圆振动筛是一种常用的筛分设备，广泛应用于化工、制药、食品、冶金、矿山等领域。
其工作原理主要是利用筛面的振动来实现物料的分离和筛选。
圆振动筛主要由筛筒、齿形振动器、减振弹簧、底座等部件组成。
其工作原理如下：1.振动源：圆振动筛通过齿形振动器产生振动力，齿形振动器由电动机驱动，通过同心装置传递振动力量。
振动源产生的振动力会使筛框进行周期性的强制性振动，从而实现物料的分离和筛选。
2.筛筒：圆振动筛的筛筒是设备的重要组成部分，其内部装有不同规格和孔径的筛网。
物料通过进料口进入筛筒，受到振动力的作用，被分离成不同尺寸的颗粒。
3.振动力：振动器产生的振动力主要有垂直振动力和水平振动力两个方向。
垂直振动力使物料在筛网上产生纵向运动，而水平振动力使物料产生横向运动。
这两个方向的振动力相互叠加，同时与物料之间的摩擦力产生作用，使物料在筛网上形成螺旋状运动，从而顺利地完成分离和筛选过程。
4.分离效果：圆振动筛通过振动力的作用，使物料在筛网上的颗粒逐渐变小，从而实现物料的分级和分离。
较大的颗粒会沿着筛网向前运动，较小的颗粒则通过筛孔落入下方的出料口。
不同尺寸的颗粒可以通过更换不同规格的筛网来实现。
5.调节：圆振动筛能够通过调节电动机的振动力和振动频率来控制筛分效果。
通过调整振动力和频率，可以改变物料在筛网上的运动方式和分离效果，进而实现不同颗粒大小的筛选。
总之，圆振动筛利用齿形振动器产生的振动力对物料进行强制性振动，使物料在筛筒内的筛网上产生复杂的运动轨迹，实现物料的筛选和分离。
通过调节振动力和频率，可以控制筛分效果，满足不同应用场合的需求。

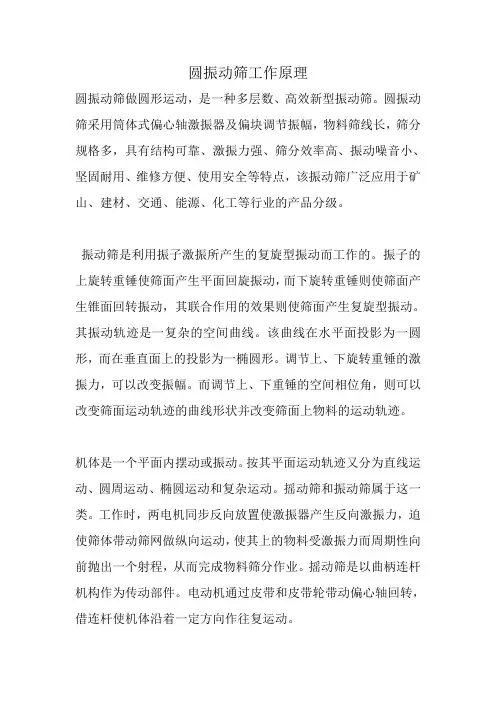

圆振动筛工作原理圆振动筛做圆形运动，是一种多层数、高效新型振动筛。
圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
振动筛是利用振子激振所产生的复旋型振动而工作的。
振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。
其振动轨迹是一复杂的空间曲线。
该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。
调节上、下旋转重锤的激振力，可以改变振幅。
而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。
机体是一个平面内摆动或振动。
按其平面运动轨迹又分为直线运动、圆周运动、椭圆运动和复杂运动。
摇动筛和振动筛属于这一类。
工作时，两电机同步反向放置使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。
摇动筛是以曲柄连杆机构作为传动部件。
电动机通过皮带和皮带轮带动偏心轴回转，借连杆使机体沿着一定方向作往复运动。
圆振动筛的振源为激振器，一般由振动器、筛箱、隔振装置、传动装置等部分组成。
振动筛具有长方形的筛面，安装在筛箱上。
筛箱及筛面在振动器的作用下，产生圆形、椭圆形或直线轨迹的振动。
由于筛面的振动使筛面上的物料层松散并离开筛面抛起，使细粒级能透过料层下落并通过筛孔排出，并将卡在筛孔中的颗粒振出，除产生筛分作用外，且使物料向前运动。
具有圆形轨迹的惯性振动筛为圆振动筛，简称圆振筛。
这种惯性振动筛又称单轴振动筛圆形轨迹惯性振动筛可用于各种筛分作业。

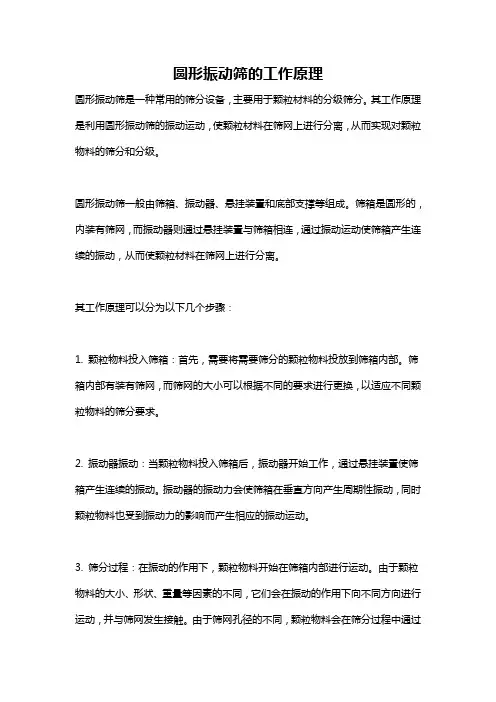

圆形振动筛的工作原理圆形振动筛是一种常用的筛分设备，主要用于颗粒材料的分级筛分。
其工作原理是利用圆形振动筛的振动运动，使颗粒材料在筛网上进行分离，从而实现对颗粒物料的筛分和分级。
圆形振动筛一般由筛箱、振动器、悬挂装置和底部支撑等组成。
筛箱是圆形的，内装有筛网，而振动器则通过悬挂装置与筛箱相连，通过振动运动使筛箱产生连续的振动，从而使颗粒材料在筛网上进行分离。
其工作原理可以分为以下几个步骤：1. 颗粒物料投入筛箱：首先，需要将需要筛分的颗粒物料投放到筛箱内部。
筛箱内部有装有筛网，而筛网的大小可以根据不同的要求进行更换，以适应不同颗粒物料的筛分要求。
2. 振动器振动：当颗粒物料投入筛箱后，振动器开始工作，通过悬挂装置使筛箱产生连续的振动。
振动器的振动力会使筛箱在垂直方向产生周期性振动，同时颗粒物料也受到振动力的影响而产生相应的振动运动。
3. 筛分过程：在振动的作用下，颗粒物料开始在筛箱内部进行运动。
由于颗粒物料的大小、形状、重量等因素的不同，它们会在振动的作用下向不同方向进行运动，并与筛网发生接触。
由于筛网孔径的不同，颗粒物料会在筛分过程中通过筛网，从而实现颗粒物料的分离和分级。
4. 分级和排料：经过筛分后，颗粒物料会被分为多个不同的等级。
较细的颗粒物料通过筛网排出筛箱，而较粗的颗粒物料则会在筛箱内部保留。
通过这样的过程，可以实现对颗粒物料的不同等级的分级和分离。
通过上述分析，我们可以看出圆形振动筛的工作原理是通过振动力和筛网的作用，使颗粒物料在筛箱内部进行分离和分级。
这种筛分方式具有高效、快速和准确的特点，广泛应用于矿业、建材、化工等行业的颗粒物料的筛分过程中。
同时，合理的设计和操作可以使圆形振动筛达到最佳的筛分效果和生产效率，从而为生产和加工提供了有力的支持。
