频谱分析仪的正面图如下:下面介绍这些按键的功能:第三章按键功能硬键硬键是指在面板上用黑色和蓝色标注的按键,他们有着特殊的功能。
功能硬键有四种,他们位于下端,而右端则有17个硬键,这17个硬键中有12个硬键有着双重的功能,这就要看当前所使用的模式而决定它们的功能了。
功能硬键模式按一下“MODE(模式)”键,然后用“UP/DOWN(上下)”键来选择所要操作的模式,然后再按“ENTER(回车)”键来确认所选的模式。
FREQ/SPAN(频率/频宽)按一下“FREQ/SPAN(频率/频宽)”键后便会出现“CENTER(中心)、FREQUENCY(频率)、SPAN(频宽)、START(开始频率)和STOP(截至频率)的选项。
我们可以通过相应的软键来选择相应的功能。
AMPLITUDE(幅度)按一下“AMPLITUDE(幅度)”键后便会出现“REFLEVEL(参考电平)、SCALE(刻度)、ATTEN(衰减)、REF LEVEL OFFSET(参考电平偏移)、和UNITS(单位)”选项,我们可以通过相应的软键来选择相应的功能。
BW/SWEEP(带宽/扫描)按一下“BW/SWEEP(带宽/扫描)”键后便会出现“RBW、VBW、MAXHOLD(保持最大值)、A VERAGE(平均值)和DETECTION(检测)”选项,我们可以通过相应的软键来选择相应的功能。
KEYPAD HARD KEYS(面板上的硬键)下面的这些按键是用黑色字体标注的0~9是当需要进行测量或修改数据时用来输入数据的。
+/-这个键可以使被操作的数值的符号发生变化即正负变化。
.入小数点。
ESCAPECLEAR这个键的功能是退出当前操作或清楚显示。
如果您在进行参数修改时按一下这个键,则该参数值只保存最后一次操作的有效值,如果再按一次该键则关闭该参数的设置窗口。
再正常的前向移动(就是进入下层目录)中,按一下这个键则返回上层目录。
如果在开该仪器的时候一直按下该键则仪器将恢复出厂时的设置。
频谱分析仪作用:频谱分析仪是研究电信号频谱结构的仪器,用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量,可用以测量放大器和滤波器等电路系统的某些参数,是一种多用途的电子测量仪器。

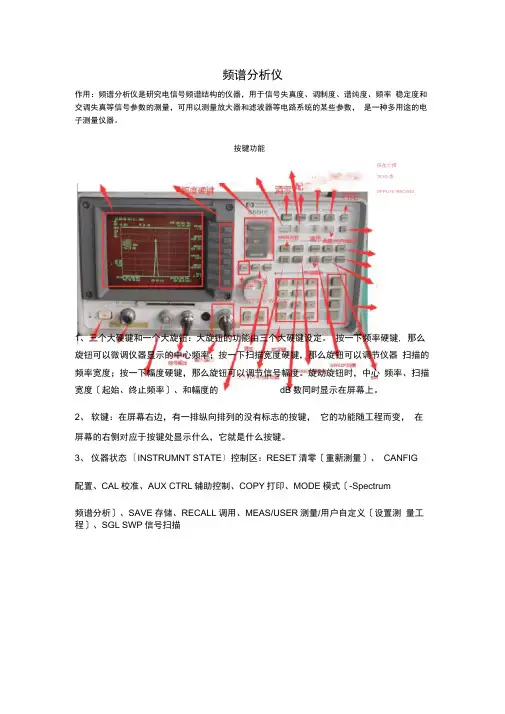

按键功能信岳亡掃TK1G 也OI^PUYfi -RACERS lbnot配鮎如il评用TF E廿W-'SW*1、三个大硬键和一个大旋钮:大旋钮的功能由三个大硬键设定。
按一下频率硬键, 那么旋钮可以微调仪器显示的中心频率;按一下扫描宽度硬键,那么旋钮可以调节仪器扫描的频率宽度;按一下幅度硬键,那么旋钮可以调节信号幅度。
旋动旋钮时,中心频率、扫描宽度〔起始、终止频率〕、和幅度的dB数同时显示在屏幕上。
2、软键:在屏幕右边,有一排纵向排列的没有标志的按键,它的功能随工程而变,在屏幕的右侧对应于按键处显示什么,它就是什么按键。
3、仪器状态〔INSTRUMNT STATE〕控制区:RESET清零〔重新测量〕、CANFIG配置、CAL校准、AUX CTRL辅助控制、COPY打印、MODE模式〔-Spectrum频谱分析〕、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义〔设置测量工程〕、SGL SWP信号扫描4. 光标〔MARKER 〕区:MKR光标、MKR 光标移动、RKR FCTN光标功能、PEAK SEARCH峰值搜索。
5. 控制〔CONTRL 〕区:SWEEP扫描、BW带宽〔占用带宽〕、TRIG触发、AUTO COVPLE自动耦合、TRACE跟踪、DISPLAY显示〔设置与显示有关的参数〕。
6. 大旋钮上面的三个硬键是窗口键:ON翻开、NEXT下一屏、ZOOM缩放。
大旋钮下面的两个带箭头的键STEP配合大旋钮使用作上调、下调。
7. 输入和输出接口:位于一起面板下边一排。
TV IN测视频指标的信号输入口;VOL INTEN是内外一套旋钮控制、调节内置喇叭的音量和屏幕亮度;CAL OUT仪器自检信号输出;Frequency〔Channel〕大按键:设置与频率有关的参数Center Freq:设置中心频率Start Freq :设置始点频率Stop Freq:设置终点频率CF Step中心频率步进Signal Track -off/on 〔信号轨迹,开关〕Scale Tyoe -Log/Lin 〔标尺类型〕Span〔 X Sea©大按键:设置与水平轴有关的参数Spa n:跨度,扫频宽度Span Zoo m:扫频宽度缩放Full Spa n:全跨度,全扫Zero Spa n:零跨度,零扫Last Spa n:上次宽度设置Zone:-off/on 〔分区显示〕Zone Center:分区中心频率Zone Spa n:分区扫频宽度解析:分辨带宽:1•分辨带宽〔RBW〕是由中频滤波器带宽决定的,滤波器带宽越窄,稳定时间越长;2. 分辨带宽的选择取决于被测量的信号。
目录频谱分析仪操作指南 (1)第一节仪表板描述 (1)一、前面板 (1)二、后面板(略) (6)第二节基本操作 (6)一、菜单操作和数据输入 (6)二、显示频谱和操作标记 (8)三、测试窗口和显示线 (12)四、利用横轴测试频率 (16)五、自动调整 (19)七、UNCAL信息 (22)第三节菜单功能描述 (24)频谱分析仪操作指南JV手机维修处频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器,这可从频谱仪的前部面板看到,共分为九个部分,如下所述:1、显示部分23、软盘驱动部分4、MEASUREMENT部分124□5STOP65、DATA 部分6、MARKER 部分47、CONTROL 部分168、SYSTEM部分□REMOTE1PRESET□SHIFT349、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。
使用面板键时,一个常见的菜单会显示在屏幕的右边。
但是,有一些键没有相关的软菜单,如AUTO TUNE和COPY键。
每菜单选项与功能键一一对应。
选择一个菜单,需要按相应的功能键。
在一些情形中,按功能键显示附加选项。
下面的例子指出了仪表板和软按键功能的多少。
1、选择菜单按LEVEL键显示用于安装测试的菜单。
参考线值显示在活动区域中,电平菜单显示在屏幕的右边,显示如下Ref LevelATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时,你可利用数字键、步进键或数据旋钮改变它。
●利用数字键输入数据可利用下面的键输入数据:数字键(0到9),小数点键,和退格(BK SP)或减号(-)键。
如果你使用数字键时出错,你可用退格(BK SP)键删除最近输入的数字。
如果你没有输入任何数据,按BK SP键输入一个减号(-)。

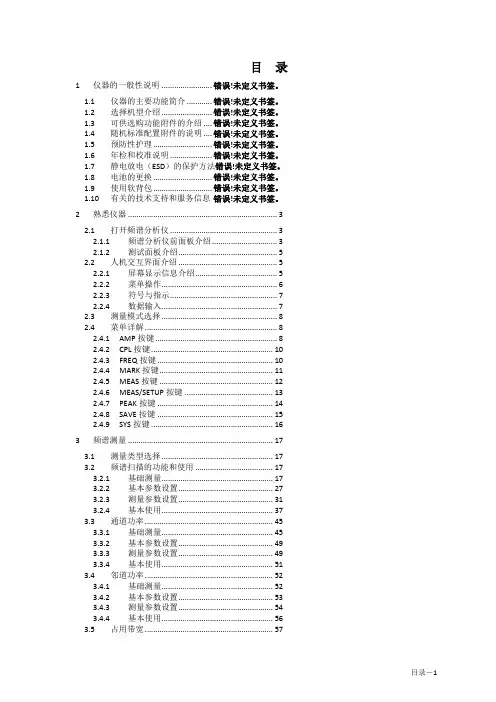

目录1仪器的一般性说明 ..................... 错误!未定义书签。
