电路中的元器件电路中的元器件是指在电路中起到特定功能的各种电子元件，如电阻、电容、电感、二极管、三极管、场效应管、操作放大器、集成电路等。
这些元器件可以被组合起来构成各种不同的电路，从而完成不同的电子功能。
下面将对其中常见的元器件进行简单介绍：1. 电阻：电路中最常见的元器件之一，其作用是限制电流，调节电路的电压和功率。
电阻的阻值可以根据需要选择不同大小。
2. 电容：电路中另一种常见的元器件，其作用是储存电荷和能量，并能在电路中起到滤波和耦合作用。
不同类型的电容器有不同的特性和应用。
3. 电感：电路中还有一种重要的元器件是电感，其作用是储存磁场能量，并能在电路中起到滤波和耦合作用。
电感的大小和特性可以根据需要选择。
4. 二极管：二极管是一种半导体元器件，其作用是将电流限制在一个方向上流动。
二极管有很多种类型，如整流二极管、Zener二极管等，应用广泛。
5. 三极管：三极管是一种由三个半导体材料构成的元器件，其作用是放大和控制电流。
在电子电路中，三极管广泛应用于放大器、开关等电路中。
6. 操作放大器：操作放大器是一种高增益的电子元器件，其作用是将输入信号放大，并输出放大后的信号。
操作放大器在信号处理、传感器等领域都有广泛应用。
7. 集成电路：集成电路是将多个电子元件集成在一个芯片上的元器件，其作用是实现复杂的电子功能。
集成电路种类繁多，应用广泛，如微处理器、存储器、数字信号处理器等。
以上仅是电路中常见的元器件之一，还有许多其他类型的元器件，如晶体管、场效应管、放大器、开关等。
这些元器件可以组合起来形成各种复杂的电子电路，实现不同的功能，是电子领域中不可缺少的基础元件。
第3章 常用电子元器件基础知识常用电子元器件包括电阻、电容、电感、二极管、三极管、场效应管等半导体分立器件及常用集成电路，它们是构成电子电路的基本部件。
了解常用电子元器件的基础知识，并学会识别和测量，是正确使用的基础，是组装、调试、维修电子电路必须具备的基本技能。
3.1 电阻、电容、电感器件3.1.1 电阻器电阻器是电子电路中使用最多的元件之一，主要用于控制和调节电路中的电流和电压，用作负载电阻和阻抗匹配等。
电阻器属于无源器件，种类繁多。
按结构形式可分为固定电阻和可变电阻。
固定电阻一般称为“电阻”，可变电阻常称为电位器，如图3-1所示。
按材料可分为碳膜电阻、金属膜电阻和线绕电阻等；按功率规格可分为1/16W、1/8W、1/4W、1/2W、1W、2W、5W等；按误差范围可分为精度为±5%、±10%、±20%等的普通电阻，以及精度为±0.1%、±0.2%、±0.5%、±1%、±2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
（a）固定电阻（b）电位器图3-1 电阻器的符号表示1．电阻器的型号命名方法电阻器的型号命名方法根据《电子设备用固定电阻器、固定电容器型号命名方法》（GB/T 2470—1995），分为4个部分表示，如表3-1所示。
表3-1 电阻器的型号命名方法第1部分第2部分第3部分第4部分用字母表示主称用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义RW电阻器电位器TPUC碳膜硼碳膜硅碳膜沉积膜1，2345普通超高频高阻高温电子工业出版社版权所有盗版必究第1部分 第2部分 第3部分 第4部分 用字母表示主称 用字母表示材料 用数字或字母表示特征用数字表示序号符 号意 义符 号 意 义 符 号 意 义H I J Y SN X R G M合成膜 玻璃釉膜 金属膜（箔） 氧化膜 有机实心 无机实心 线绕 热敏 光敏 压敏7 8 9 G T X L W D精密 电阻器—高压 电位器—特殊函数特殊 高功率 可调 小型 测量用 微调 多圈例如：精密金属膜电阻器R －J －7－3。
常用电子元器件的原理与使用电子元器件是电子设备的核心组成部分，常用的电子元器件包括电阻、电容、电感、二极管、三极管、场效应管、集成电路等。
本文将介绍这些常用电子元器件的原理和使用。
1.电阻：电阻是电子电路中最基础的元件之一，用来控制电流，限制电流大小。
电阻的单位是欧姆(Ω)，根据电阻值的不同，电阻可以分为固定电阻和变阻器。
固定电阻通常用来限制电流，变阻器可以随时调节电流，常用于调节电路的增益或放大系数。
2.电容：电容是一种存储电荷的元件，由两个导体之间的绝缘层隔开。
电容的单位是法拉(F)，根据电容量的大小，电容可以分为固定电容和变容器。
电容可以储存电能，并且具有频率选择性，常用于滤波器、积分器和振荡器等电路中。
3.电感：电感是一种存储能量的元件，由绕在铁芯上的线圈组成。
电感的单位是亨利(H)，根据电感值的不同，电感可以分为固定电感和可调电感。
电感可以阻碍电流变化的速度，常用于滤波器、振荡器和变压器等电路中。
4.二极管：二极管是一种具有单向导电性的元件，由PN结构组成。
二极管有正向导通和反向截止两种工作状态，常用于整流器、开关电源和光电传感器等电路中。
还有一种特殊的二极管是发光二极管(LED)，可以发光，并用于指示灯和显示屏等应用。
5.三极管：三极管是一种具有放大和开关功能的元件，由PNP或NPN结构组成。
三极管的工作原理是通过控制少量的输入电流，控制输出电流的放大倍数。
三极管常用于放大器、振荡器和开关电路等应用。
6.场效应管：场效应管是一种具有高输入阻抗和低输出阻抗的元件，由MOS结构组成。
场效应管的原理是通过控制栅极-源极电压来控制漏极电流。
场效应管常用于放大器、开关和模拟电路等应用。
7.集成电路：集成电路是一种将多个电子元件和电路结构集成到一个芯片上的元件。
根据集成度的不同，集成电路可以分为小规模集成电路、中等规模集成电路和大规模集成电路。
集成电路具有体积小、功耗低、性能稳定等特点，广泛应用于计算机、通信、控制和嵌入式系统等领域。
常用电子元器件介绍常用电子器件性能、用途、参数等,用归类及图片的形式详细介绍。
常用电子元器件介绍在我们电子设计的过程中会用到很多的电子元器件，常用的一般有电阻、电容、电感、二极管、三极管、场效应管、led、变压器、各类集成块、芯片等，下面就让我们来了解他们吧！一）电容常见电容器：纸介电容器、有机薄膜电容、云母电容、陶瓷电容、电解电容器、表贴电容器、空气介质可变电容等。
具体的分类如下：1. 从结构分：固定电容器、可变电容器和微调电容器。
2. 从电解质分：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。
3. 从用途分：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
以下是几种具体的电容的介绍：名称：聚酯（涤纶）电容符号：CL 电容量：40p--4u 额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差常用电子器件性能、用途、参数等,用归类及图片的形式详细介绍。
应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容符号：CB 电容量：10p--1u 额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容符号：CBB 电容量：1000p--10u 常用电子器件性能、用途、参数等,用归类及图片的形式详细介绍。
额定电压：63--2022年V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路名称：云母电容符号：CY 电容量：10p--0.1u 额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容符号：CC 电容量：1--6800p 额定电压：63--500V主要特点：高频损耗小，稳定性好常用电子器件性能、用途、参数等,用归类及图片的形式详细介绍。
应用：高频电路名称：空气介质可变电容器符号：电容量：100--1500p（可变）主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等名称：玻璃釉电容符号：CI 电容量：10p--0.1u 额定电压：63--400V 常用电子器件性能、用途、参数等,用归类及图片的形式详细介绍。
电路板电子元件图解引言：电路板是一种非常重要的电子设备，它承载着各种电子元件，通过导线和连接器将它们连接在一起，形成电路，实现特定的功能。
本文将通过图解的方式，对电路板上常见的电子元件进行介绍和解析。
这些电子元件包括电阻、电容、电感、二极管、三极管等。
了解这些电子元件的特性和用途，可以帮助我们更好地理解和设计电路板。
一、电阻电阻是电子电路中最常见的元件之一。
它用来限制电流的流动，通过电阻可以改变电路中电流的大小。
电阻的大小由其电阻值决定，单位为欧姆（Ω）。
电阻有不同的尺寸、形状和功率等级，常见的有固定电阻、可调电阻和热敏电阻等。
图1展示了不同类型的电阻的示意图。
（图1：电阻示意图）二、电容电容是一种能够储存电荷的元件，它由两个导电板和介质组成。
当电压施加在电容上时，正负电荷会在导电板上分布，形成电场。
电容的大小由其电容值决定，单位为法拉（F）。
电容有不同的型号和材料，常见的有固定电容和可调电容等。
图2展示了不同类型的电容的示意图。
（图2：电容示意图）三、电感电感是一种会产生磁场的元件，当电流通过电感时，会产生磁场，这个磁场会随着电流的变化而变化。
电感的大小由其电感值决定，单位为亨利（H）。
电感有不同的尺寸和材料，常见的有固定电感和可调电感等。
图3展示了不同类型的电感的示意图。
（图3：电感示意图）四、二极管二极管是一种具有单向导电性的元件，它只允许电流在一个方向上流动，而在另一个方向上阻止电流的流动。
二极管的主要作用是将交流信号转换成直流信号，保护电路免受反向电压的损害。
二极管有不同的形状和尺寸，常见的有普通二极管、肖特基二极管和发光二极管等。
图4展示了不同类型的二极管的示意图。
（图4：二极管示意图）五、三极管三极管是一种具有放大和开关功能的元件，它可以将小信号放大到较大的电流或电压，用于控制其他电子元件。
三极管由三个区域构成：发射极、基极和集电极。
通过改变基极电流的大小，可以控制集电极电流的变化。
常用电子元器件简介电子元器件是电子技术的基础，它是构成电子设备的核心部件。
常用电子元器件包括电阻、电容、电感、二极管、三极管、集成电路等多种类型，本文将逐步介绍这些元器件的结构、特性和应用。
一、电阻电阻是指电路中产生阻碍电流流动的器件，其单位为欧姆（Ω）。
根据其用途和阻值范围，电阻可分为固定电阻、可变电阻和特殊电阻等几种类型。
其中，固定电阻是指尺寸、电阻值、精度都固定不变的电阻，可用于稳压、分压、限流等电路中；可变电阻则是指可以改变电阻值的电阻器，常见的有电位器、变阻器等，可用于调节电路中的电压、信号等；特殊电阻则是指有特殊形状或特殊材料的电阻，如电容式电阻、线性电阻、温度系数电阻等。
二、电容电容是储存电荷的元件，其单位为法拉（F）。
其结构包括两个金属板和在它们之间的绝缘层（电介质），电容值取决于金属板面积和两板之间的绝缘层厚度。
根据其电介质的种类，电容可分为陶瓷电容、铝电解电容、钽电解电容、聚酯膜电容、聚丙烯膜电容等多种类型。
不同类型的电容具有不同的特点和应用范围，可用于储存电能、激活电路、稳定电压等功能。
三、电感电感是一种储存磁能的元件，其单位为亨利（H）。
它的结构包括导线或线圈等，通常用来储存和释放电能，可用于滤波、谐振、干扰消除等电路中。
根据其结构形式和磁芯材料的不同，电感可分为铁氧体电感、线圈电感、扼流圈等多种类型。
四、二极管二极管是一种只能让电流单向通过的电子器件。
它由n型半导体和p型半导体组成，有两个引脚：正极（即阳极）和负极（即阴极）。
二极管具有整流损耗小、体积小、可靠性高等特点。
应用范围也很广泛，包括电源、放大器、高频电路等。
五、三极管三极管是一种放大、开关电路中常用的半导体器件。
其结构由三个半导体区域组成，通过控制基极所接收到的电信号，能够控制三极管的电流输出。
三极管的种类很多，如晶体三极管、场效应管、双极型晶体管等，不同类型的三极管具有不同的性能和应用范围，可用于放大、开关、稳压等电路中。
常⽤电⼦元器件（电阻器、电容、电感、晶体⼆极管、晶体三极管） 电⼦元器件是电⼦元件和电⼩型的机器、仪器的组成部分，其本⾝常由若⼲零件构成，可以在同类产品中通⽤；常指电器、⽆线电、仪表等⼯业的某些零件，如电容、晶体管、游丝、发条等⼦器件的总称。
常见的有⼆极管等。
电⼦元器件包括：电阻、电容器、电位器、电⼦管、散热器、机电元件、连接器、半导体分⽴器件、电声器件、激光器件、电⼦显⽰器件、光电器件、传感器、电源、开关、微特电机、电⼦变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、⽯英、陶瓷磁性材料、印刷电路⽤基材基板、电⼦功能⼯艺专⽤材料、电⼦胶（带）制品、电⼦化学材料及部品等。
五个最常⽤的电⼦元器件识别及使⽤常识 ⼀、电阻 电阻在电路中⽤“R”加数字表⽰，如：R13表⽰编号为13的电阻。
电阻在电路中的主要作⽤为分流、限流、分压、偏置、滤波（与电容器组合使⽤）和阻抗匹配等。
电阻器使⽤注意事项： （1）为提⾼电阻器的稳定性，电阻器使⽤前应进⾏⼈⼯⽼化处理。
常⽤的⽼化处理⽅法是给电阻器两端加⼀直流电压，使电阻器承受的功率为额定功率的1.5倍，处理时间为5分钟，处埋后测量电阻值。
M36LLR8760D1ZAQ;;; （2）电阻器在使⽤前，应对电阻器的阻值及外观进⾏检查，将不合格的电阻器剔除掉，以防电路存在隐患。
（3）电阻器的安装。
电阻器安装前应先对引线挂锡，以确保焊接的牢固性。
电阻器安装时，电阻器的引线不要从根部打弯，以防折断。
较⼤功率的电阻器应采⽤⽀架或螺钉固定，以防松动造成短路。
电阻器焊接时动作要快，不要使电阻器长期受热，以防引起阻值变化。
电阻器安装时，应将标记向上或向外，以便于检及维修。
（4）电阻器的功率⼤于10W时，应保证有散热的空间。
（5）存放和使⽤电阻器时，都应保证电阻器外表漆膜的完整，以免降低它们的防潮性能。
（6）电阻器的更换。
电阻器的符号： 参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
电子电路的组成与工作原理电子电路是指通过电子元器件组装而成的电路系统，它是现代电子技术的基础。
它广泛应用于各个领域，如通信、计算机、家电等。
本文将详细介绍电子电路的组成以及工作原理，并分点列出步骤。
一、电子电路的组成：1.电子元器件：电阻、电容、电感、二极管、三极管和集成电路等是电子电路的基本组成部分。
它们通过连接在一起，形成特定的功能电路。
2.电源：为电子电路提供所需的电能，常见的有直流电源和交流电源。
3.接线：通过导线将电子元器件连接起来，形成闭合电路。
二、电子电路的工作原理：1.电流和电压：电子电路中的电子元器件通过电流和电压的变化来实现信息的处理和传递。
电流是电荷的流动，而电压则是电荷流动的推动力。
2.信号处理：电子电路能够对传入的信号进行放大、滤波、整形等处理，以便得到所需的输出信号。
3.开关与逻辑门：电子电路可以通过开关控制电流的流动，而逻辑门则可以实现布尔逻辑运算，如与、或、非等。
4.放大器：放大器是电子电路中常见的元件，它能够将输入信号放大到所需的幅值，常用于音频和功率放大。
5.时钟与计时器：时钟和计时器用于控制电子电路中的时间序列和定时操作，如时钟频率、脉冲宽度等。
三、电子电路的设计步骤：1.需求分析：明确电子电路所需实现的功能和性能要求。
2.电路设计：根据需求，选择合适的电子元器件和电源，通过电路图进行设计。
3.电路仿真：使用电子电路仿真软件进行仿真分析，验证电路设计的正确性和性能。
4.电路实现：按照电路图和仿真结果，选择合适的电子元器件进行实现，进行布线和焊接。
5.电路测试：使用测试设备对电路进行测试，检验电路的功能和性能是否符合设计要求。
6.优化调整：根据测试结果，对电子电路进行优化调整，以提高电路性能和稳定性。
7.生产制造：将电子电路批量生产，包括制造电路板、焊接元器件等。
8.质量检验：对生产出的电子电路进行质量检验，确保其符合标准和规范。
9.维护和修理：对故障的电子电路进行维护和修理，以确保其正常运行和延长使用寿命。
电阻对电流有阻碍作用一般是分压与限流电感电路在如下电流发生变化时能产生电动势的性质可以滤波配合电容产生振荡电容的用途非常多，主要有如下几种：1．隔直流：作用是阻止直流通过而让交流通过。
2．旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。
3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：这个对D IY而言很重要，显卡上的电容基本都是这个作用。
5．温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。
6．计时：电容器与电阻器配合使用，确定电路的时间常数。
7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。
8．整流：在预定的时间开或者关半闭导体开关元件。
9．储能：储存电能，用于必须要的时候释放。
例如相机三极管对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极c。
当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo。
在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正偏，发射区的多数载流子（电子）极基区的多数载流子（空穴）很容易地越过发射结互相向对方扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流Ie。
由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic，只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补给，从而形成了基极电流Ibo.根据电流连续性原理得：。

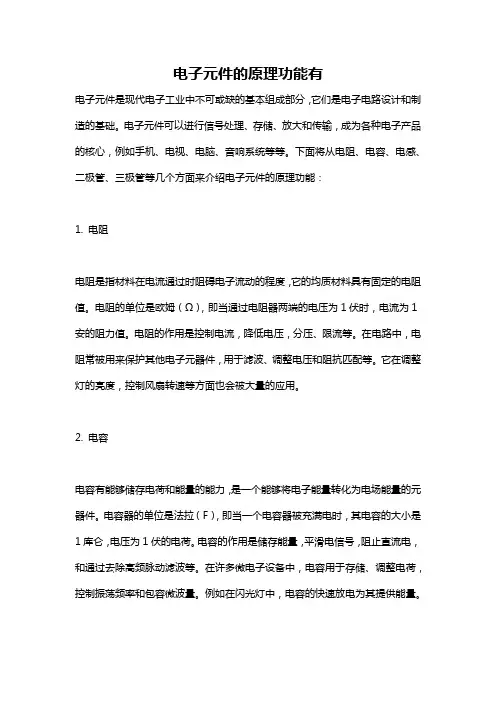

电子元件的原理功能有电子元件是现代电子工业中不可或缺的基本组成部分，它们是电子电路设计和制造的基础。
电子元件可以进行信号处理、存储、放大和传输，成为各种电子产品的核心，例如手机、电视、电脑、音响系统等等。
下面将从电阻、电容、电感、二极管、三极管等几个方面来介绍电子元件的原理功能：1. 电阻电阻是指材料在电流通过时阻碍电子流动的程度，它的均质材料具有固定的电阻值。
电阻的单位是欧姆（Ω），即当通过电阻器两端的电压为1伏时，电流为1安的阻力值。
电阻的作用是控制电流，降低电压，分压、限流等。
在电路中，电阻常被用来保护其他电子元器件，用于滤波、调整电压和阻抗匹配等。
它在调整灯的亮度，控制风扇转速等方面也会被大量的应用。
2. 电容电容有能够储存电荷和能量的能力，是一个能够将电子能量转化为电场能量的元器件。
电容器的单位是法拉（F），即当一个电容器被充满电时，其电容的大小是1库仑，电压为1伏的电荷。
电容的作用是储存能量，平滑电信号，阻止直流电，和通过去除高频脉动滤波等。
在许多微电子设备中，电容用于存储、调整电荷，控制振荡频率和包容微波量。
例如在闪光灯中，电容的快速放电为其提供能量。
3. 电感电感指的是在电路中，带有线圈的元器件能够贮存电子场和震荡能量，其中的电流是始终在变化的。
用互感器俩限制磁场的建立和崩解的机制来调整震荡的共振频率。
电感单位是亨利（H），即当电流在1秒钟内的变化率为1安德，感应到的磁通的大小是1韦伯。
电感的作用是过滤电子信号，延迟电子信号，产生振荡和降噪等。
在调节收音机、电视、汽车点火装置等设备中都需要使用到电感。
4. 二极管二极管是指只会让电流从一个方向通过的元件，具有良好的电子导电性。
它可以将直流电压转换为脉冲电压，是电子设备中最基本的元件之一。
二极管的作用是共振、保护、修复、计量、削峰、整流和开关等。
它们被广泛地应用于太阳能电源、动力供应和逆变器等领域，例如在直流电和交流电之间的转换中。
电阻,电容,电感,二极管,三极管,在电路中的作用电阻定义：导体对电流的阻碍作用就叫导体的电阻。
电阻（Resistor）是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。
电阻的单位是欧姆，用符号“Ω”表示。
欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。
出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。
电阻器的电气性能指标通常有标称阻值,误差与额定功率等。
它与其它元件一起构成一些功能电路，如RC电路等。
电阻是一个线性元件。
说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。
如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。
线性电阻的工作电压与电流的关系如图1所示。
电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。
但不管电阻是什么种类，它都有一个基本的表示字母“R”。
电阻的单位用欧姆（Ω）表示。
它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。
其换算关系为：1MΩ=1000KΩ ，1KΩ=1000Ω。
电阻的阻值标法通常有色环法，数字法。
色环法在一般的的电阻上比较常见。
由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻；105——表示1MΩ的电阻；106——表示10MΩ的电阻。
电子元器件介绍范文电子元器件是电子装置中的基本构成部分，也是电子技术的重要支撑之一、它们能够在电路中实现不同的功能，如放大、控制、求和、计算和存储等。
本文将介绍几种常见的电子元器件：电阻、电容、电感、二极管、三极管和继电器。
首先，电阻是电子电路中最基本的元器件之一、它的主要功能是阻止电流的流动，通过限制电流的大小来控制电路中的能量转换。
电阻的单位是欧姆（Ω），常见的有固定电阻和可变电阻两种类型。
在电子电路中，电阻用来控制电流的大小，调节电路的幅度和频率。
其次，电容是一种能够存储电能的元器件。
它由两个导电板之间隔着一层绝缘材料组成。
当电源施加电压时，电容器会储存电荷。
电容的单位是法拉（F），常见的有固定电容和可变电容两种类型。
在电子电路中，电容器用来储存能量，平滑电压，滤波和分离不同频率的信号。
接下来，电感是一种能够产生感应电流的元器件。
它由通电导线组成的线圈构成。
当电流通过线圈时，会在其周围产生磁场。
当磁场发生变化时，将会产生感应电流。
电感的单位是亨利（H），常见的有固定电感和可变电感两种类型。
在电子电路中，电感器用来储存能量，滤波和传递信号。
此外，二极管是一种电子器件，具有单向导电性。
它由一个p型半导体和一个n型半导体组成。
当正向偏置时，二极管会导通电流；当反向偏置时，二极管会截止电流。
二极管的主要用途包括整流、稳压、保护和信号检测。
三极管是一种具有放大功能的电子器件。
它由三个半导体材料构成，分别为基极、发射极和集电极。
三极管可以根据输入信号的变化来控制输出信号。
它被广泛应用于放大、开关、振荡和门电路等领域。
最后，继电器是一种具有开关功能的电子器件。
它由线圈和一对开关触点组成。
当线圈加电时，产生的磁场将会使触点闭合或断开，从而实现对电路的开关控制。
继电器主要用于电路的分流、分配和保护。
综上所述，电子元器件是电子技术中不可或缺的组成部分。
它们在电子电路中扮演着不同的角色，用于控制和转换电能。
通过合理选择和使用电子元器件，可以实现对电路的精确控制和功能扩展。
电子元器件认识及基础电路分析常见的电子元器件有电阻、电容、电感、二极管、三极管、场效应管等。
下面对这些元器件进行一些基础的介绍：1. 电阻（Resistor）：电阻用来限制电流通过的大小，通常以欧姆（Ω）为单位表示。
电阻的值越大，通过的电流越小。
2. 电容（Capacitor）：电容储存电荷，在电路中可以用来储存能量、滤波、延迟电压等。
电容的单位是法拉（F），常见的单位还有微法（μF）、纳法（nF）等。
3. 电感（Inductor）：电感以线圈的形式存在，可以存储磁能，在电路中可以用来储存能量、滤波、产生振荡等。
电感的单位是亨利（H），常见的单位还有毫亨（mH）等。
4. 二极管（Diode）：二极管只允许电流在一个方向上通过，可用于整流和保护电路。
常见的二极管有普通二极管、肖特基二极管等。
5. 三极管（Transistor）：三极管是一种具有放大作用的电子器件，通常用来放大电流、开关电路等。
常见的三极管有双极型晶体管（BJT）和场效应管（FET）。
了解以上元器件后，我们可以进行基础电路分析。
基本电路分析的核心是欧姆定律、基尔霍夫定律和电压分压原理。
1. 欧姆定律（Ohm's Law）：欧姆定律描述了电流、电压和电阻之间的关系，即电流等于电压除以电阻。
表示为I=V/R，其中I是电流（安培），V是电压（伏特），R是电阻（欧姆）。
2. 基尔霍夫定律（Kirchhoff's Laws）：基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出在电路中流入节点的电流等于流出该节点的电流的代数和；基尔霍夫电压定律指出电路中沿着任意闭合回路的电压代数和等于零。
3.电压分压原理：电压分压是指在一个电阻网络中，电压分布按比例分布到各个电阻上。
电压分压可以通过串联连接的电阻实现。
例如，两个电阻R1和R2串联连接，输入电压为V，那么在R1上的电压为V1=V*(R1/(R1+R2))，在R2上的电压为V2=V*(R2/(R1+R2))。
常用电子元器件及其检测常用的电子元器件有电阻、电容、电感、二极管、三极管、晶体管、集成电路等。
1.电阻：电阻是电子电路中常见的被动元器件，用于控制电路中电流的大小。
常见的电阻有固定电阻和可变电阻，可用万用表进行检测，检测方法是将电阻两端连接到万用表的两个测试引脚上，读取表中的电阻值。
2.电容：电容是存储电荷的元器件，在电子电路中常用于滤波、耦合和电源平稳等应用。
常见的电容有固定电容和可变电容，可用万用表或LCR表进行检测，检测方法是将电容两端连接到测试装置的测试引脚上，读取电容值以及等效串联电阻等参数。
3.电感：电感是存储电磁能量的元器件，在电子电路中常用于滤波、振荡和变压器等应用。
可用LCR表进行测试，方法是将电感连接到L端口和测试引脚上，读取电感值以及等效串联电阻和等效并联电容等参数。
4.二极管：二极管是一种仅允许单向电流通过的元器件，主要用于整流、开关和保护等应用。
可用二极管测试仪进行检测，方法是将二极管的正极与测试仪的阳极相连，负极与测试仪的阴极相连，读取测试仪上的电压值和电流值。
5.三极管：三极管是一种具有放大和开关功能的元器件，常用于放大电路和逻辑电路等应用。
可用万用表或三极管测试仪进行检测，方法是根据三极管的引脚连接规则，将三极管连接到测试装置上，读取测试装置上的参数值，如电压增益、饱和电流和截止电流等。
6.晶体管：晶体管是一种半导体元件，常用于放大电路、开关电路和振荡电路等应用。
可用万用表或晶体管测试仪进行检测，方法是通过连接晶体管的引脚到测试装置上，读取测试装置上的参数值，如电流增益、饱和电流和截止电流等。
7.集成电路：集成电路是将多个电子元器件集成在一个芯片上的元件，常用于计算机、通信和控制系统等应用。
常用的检测方法包括外观检查、功能检查和参数测试。
外观检查通过目视检查芯片的外观和引脚的引出情况；功能检查通过连接集成电路到相应电路中，测试其功能是否正常；参数测试通过连接集成电路到测试装置上，读取各个引脚的电压、电流和时序等参数值。
幻灯片1十大常见电子元器件介绍幻灯片2一、电阻●随着电子技术及其应用领域的迅速发展，所用的元器件种类日益增多，学习和掌握常用元器件的性能、用途、质量判别方法，对提高电气设备的装配质量及可靠性将起重要的保证作用。
电阻、电容、电感、二极管、三极管等都是电子电路常用的器件。
这里列举出电子行业中常用的十大电子元器件，及相关的基础概念和知识，和大家一起温习一遍。
●明星一：电阻●作为电子行业的工作者，电阻是无人不知无人不晓的。
它的重要性，毋庸置疑。
人们都说“电阻是所有电子电路中使用最多的元件。
”●电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。
电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。
没有电阻或电阻很小的物质称其为电导体，简称导体。
不能形成电流传输的物质称为电绝缘体，简称绝缘体。
●在物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
不同的导体，电阻一般不同，电阻是导体本身的一种特性。
电阻元件是对电流呈现阻碍作用的耗能元件。
●电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
幻灯片3二、电容●电容指的是在给定电位差下的电荷储藏量；记为C,国际单位是法拉（F）。
一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。
也是电容器的俗称。
●1、电容在电路中一般用“C”加数字表示。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c （f表示交流信号的频率，C表示电容容量）电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
电子元器件一、电阻器电阻，用字母R表示，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
电阻的基本单位是欧姆，用希腊字母“Ω”表示，单位有：Ω、kΩ、MΩ。
电阻器的种类通常分为三大类：固定电阻，可变电阻，特种电阻（光敏电阻、热敏电阻、压敏电阻、湿敏电阻等）1、固定电阻器电阻的标识：标称值的表示方法：直标法、色标法、文字符号法、数码表示法。
（1）直标法直标法在电阻体上直接用数字标出标注阻值和允许的偏差（2）色标法电阻有4环电阻和五环电阻。
4环电阻，一般是碳膜电阻，用３个色环来表示阻值，用１个色环表示误差。
５环电阻一般是金属膜电阻，用４个色环表示阻值，另一个色环表示误差。
对于四环电阻，前二环代表有效值，第三环代表乘上的次方数。
列：一个色环电阻，找出金色或银色的一端，并将它朝下，从头开始读色环。
例如第一环是棕色的，第二环是黑色的，第三环是红色的，第四环是金色的，那么它的电阻值是1、0，第三环是添零的个数，这个电阻添2个零，所以它的实际阻值是1000Ω，即1kΩ。
注意：在读色环时从电阻器引脚离色环最近的一端读起。
（3）文字符号法文字符号法是将元件的标称值和允许偏差用阿拉伯数字和文字符号组合起来标志在元器件上。
注意常用电阻器的单位符号R作为小数点的位置标志。
例如：R56=0.56.1R5=1.5（4）数码表示法同色环电阻，若第三位为1，则为几百几千欧姆，为2则为几点几千欧姆，为3则为几十几千欧姆2、可变电阻器分为半可变电阻器和电位器音响用音量电位器收音机用音量电位器，带开关（1）半可变电阻器半可变电阻器体积小，无调整手柄，用于机器内部不经常需要调整的电路中结构原理：它的两根固定引脚接在碳膜体两端，碳膜体是一个固定电阻体，在两根边脚之间有一个固定的阻值。
动片引脚上的触点可以在碳膜上滑动，这样动片引脚与两个固定引脚之间的阻值将发生变化。
但动片固定两引脚之间的阻值不发生变化调节方法是用小的平口螺丝刀旋转电阻器的缺口旋钮。
（2）电位器由引脚、动片触点和电阻体组成参数：（1）电阻值：电位器两固定引脚之间的阻值（2）额定功率（3）动噪声检查电位器时，首先要转动旋柄转动是否平滑、灵活，用万用表测试时，光根据被测电位器阻值大小，选择好合适的电阻档位，然后按下列方法进行检测：（1）测量电位器的标称阻值。
用万用表的欧姆挡测量两边引脚，其读数应为电位器的标称阻值，如果万用表的指针不动或阻值相差很大，则表明该电位器已损坏（2）检测活动臂与电阻片的接触是否良好。
当旋转轴柄时，电阻值应平稳移动（3）测试开关的好坏。
在接通状态下，电阻值应为零；在断开状态时，电阻值应为无穷大3、特种电阻（1）压敏电阻器当两端所加电压在标称额定值内时，电阻值应为无穷大；当两端所加电压稍微超过额定电压时，电阻值急剧下降处于导通状态。
检测：应用万用表电阻挡最高档位（10k），常温下压敏电阻器的两引脚阻值应为无穷大。
（2）光敏电阻1.在给定的电压下，光电流的数值将随光照的增强而增大2.亮电流与暗电流之差，就是光电流光敏电阻的阻值是随入射光的强弱变化而发生变化的，没有正、负极性，在无光照时测得的阻值叫暗阻，通常暗阻较大，在有光照射时测得的阻值叫亮阻，通常较小（3）湿敏电阻湿敏电阻是一种阻值随湿度变化而变化的敏感电阻器件，在干燥条件下测得标称阻值，加一定温度，阻值应有变化。
（4）热敏电阻1.正温度系数热敏电阻它的阻值随温度升高而增加2.负温度系数热敏电阻它的阻值随温度升高而减小二、电容器特性：充放电、通高阻低、通交阻直电容的基本单位为法拉（F），常用的单位还有：微法（μF）、纳法（nF）、皮法（pF）（皮法又称微微法）等它们的关系是：1法拉（F）= 1000000微法（μF） 1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）电容器的电容量标示方法：（1）直标法直标法是用数字和字母将规格、型号直接标在外壳上。
如：.056=0.056（2）文字表示法用三个数表示，前两位为有效数字，第三位为加0个数，单位为PF，如：202为2000PF容抗：Xc=1/2∏fc 指的是电容对交流电的阻碍能力1.固定电容器电解电容：瓷片电容：独石电容：（1）无极性电容检测100PF以下的小电容，用万用表R×10K挡，用万用表两表笔分别任意接电容的两个引脚，阻值应为无穷大，检测0.01UF以上的固定电容器时，先用两表笔任意触碰电容的两引脚，然后调换表笔再触碰一次，万用表指针应向右摆动一下，随即向左迅速返回无穷大位置（2）电解电容用万用表红笔接负极，黑表笔接正极，在刚接触瞬间，万用表指针即向右偏转较大幅度，然后逐渐向左回转，直到停在一个位置，此时的阻值便是电解电容的正向漏电阻，此值越大，说明漏电流越小，电容性越好。
将红、黑表笔对调，万用表指针将重复上述摆动现象，此时测的是反向漏电阻，应小于正向漏电阻，即反向漏电流比正向漏电流大2.可变电容器可变电容：将万用表置于R×10K挡，将两表笔分别接可变电容器的动片和定片的引出端。
将转轴转动几个来回，万用表指针都应在无穷大位置不动。
三、电感器电容器特点：具有通低阻高、通直阻交主要作用：（1）降压或升压（2）信号耦合（3）阻抗变换它经常和电容器一起工作，构成LC滤波器、LC振荡器等基本单位是亨利（H），常用毫亨（mH）1H=1000MH=1000000UF感抗：Xl=2∏fl 指电感线圈对交流电的特殊阻碍能力利用电感的特性：可制造阻流圈、变压器、继电器等。
（1）电感线圈将万用表置R×10挡，红、黑表笔接触线圈的两端，表针应指示导通，否则线圈断路线圈越多，阻值越大。
（2）变压器变压器是由铁芯和绕在绝缘骨架上的铜线圈线构成的。
绝缘铜线绕在塑料骨架上，每个骨架需绕制输入和输出两组线圈。
线圈中间用绝缘纸隔离。
绕好后将许多铁芯薄片插在塑料骨架的中间。
这样就能够使线圈的电感量显著增大。
变压器利用电磁感应原理从它的一个绕组向另儿个绕组传输电能量。
变压器在电路中具有重要的功能：耦合交流信号而阻隔直流信号，并可以改变输入输出的电压比；利用变压器使电路两端的阻抗得到良好匹配，以获得最大限度的传送信号功率。
电力变压器就是把高压电变成民用市电，而我们的许多电器都是使用低压直流电源工作的，需要用电源变压器把220V交流市电变换成低压交流电，再通过二极管整流，电容器滤波，形成直流电供电器工作。
电视机显象管需要上万伏的电压来工作，是由“行输出变压器”供给的。
(3)继电器继电器就是电子机械开关，它是用漆包铜线在一个圆铁芯上绕几百圈至几千圈，当线圈中流过电流时，圆铁芯产生了磁场，把圆铁芯上边的带有接触片的铁板吸住，使之断开第一个触点而接通第二个开关触点。
当线圈断电时，铁芯失去磁性，由于接触铜片的弹性作用，使铁板离开铁芯，恢复与第一个触点的接通。
因此，可以用很小的电流去控制其他电路的开关。
整个继电器由塑料或有机玻璃防尘罩保护着，有的还是全密封的，以防触电氧化。
四、二极管二极管最明显的性质就是它的单向导电特性整流二极管1N4001：数字电路中常用的二极管1N4148：发光二极管：测量二极管好坏：使用万用表测试二极管性能的好坏。
测试前先把万用表的转换开关拨到欧姆档的RX10档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。
（1）正向特性测试：把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。
若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。
若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
（2）反向特性测试：把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，二极管就是合格的。
分类：变容二极管、稳压二极管、晶体二极管、检波二极管、整流二极管、开关二极管、发光二极管等五、三极管晶体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN 两种，从三个区引出相应的电极，分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。
基区很薄，而发射区较厚，杂质浓度大，PNP 型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。
发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。
饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。
三极管的这种状态我们称之为饱和导通状态。
根据三极管工作时各个电极的电位高低，就能判别三极管的工作状态，因此，电子维修人员在维修过程中，经常要拿多用电表测量三极管各脚的电压，从而判别三极管的工作情况和工作状态。
三极管引脚判别：三极管的封装形式和管脚识别：常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。
