交通信号灯控制系统简介交通信号灯控制系统是一种用来组织交通流量的设备，它通过设置不同的信号灯颜色来指示交通参与者何时可以通行。
这种系统在城市和高速公路等交通场景中非常常见，它有助于减少交通拥堵、提高交通效率和减少交通事故。
组成部分一个典型的交通信号灯控制系统包括以下几个主要组成部分：信号灯信号灯是交通信号灯控制系统的核心组件。
它通常由红、黄、绿三个色灯组成，分别代表停止、准备和通行。
信号灯可以通过LED灯、荧光灯等不同的光源进行发光。
控制器交通信号灯控制器是控制信号灯的主要设备。
它通常由微处理器、逻辑电路和通信接口等组成。
控制器根据预设的交通信号灯时序和传感器信号来控制信号灯的颜色变化。
传感器传感器用于收集交通场景的数据，以便控制器能够根据实际情况调整信号灯的状态。
常用的传感器包括车辆检测器、行人检测器和交通流量检测器等。
通信系统交通信号灯控制系统通常需要与其他系统进行通信，以便进行数据交换和协同工作。
常见的通信方式包括有线通信和无线通信。
工作原理交通信号灯控制系统的工作原理如下：1.控制器根据预设的交通信号灯时序不断切换信号灯的颜色。
典型的时序包括红灯亮、黄灯亮、绿灯亮等。
2.传感器收集交通场景的数据，并将数据传输给控制器。
例如，车辆检测器可以检测到车辆的存在和行驶方向，行人检测器可以检测到行人的存在，交通流量检测器可以检测到交通流量的情况等。
3.控制器根据传感器的数据和预设的算法来判断信号灯应该如何控制。
例如，当车辆检测器检测到某个方向没有车辆时，控制器可以将信号灯切换为绿灯；当交通流量检测器检测到某个方向的交通流量过大时，控制器可以延长该方向的红灯时间等。
4.控制器通过通信系统与其他系统进行数据交换和协同工作。
例如，交通信号灯控制系统可以与交通监控系统进行通信，以便实时获取交通场景的数据；交通信号灯控制系统还可以与城市交通管理中心进行通信，以便实现远程监控和控制等。
应用领域交通信号灯控制系统广泛应用于各种交通场景，包括城市道路、高速公路、停车场和交叉路口等。
交通信号控制系统方案摘要交通信号控制系统是城市交通管理的重要组成部分，目的是通过合理的信号控制，优化交通流量，减少交通拥堵，提高交通效率和安全性。
本文将介绍一个基于智能执法技术的交通信号控制系统方案，并讨论它的优势和应用场景。
简介随着城市化进程的不断加快，交通拥堵问题日益突出，传统的交通信号控制方式已无法满足需求。
为了解决这个问题，智能交通信号控制系统应运而生。
该系统利用先进的技术手段，通过实时监测和交通流量预测等方法，智能化地调度交通信号，提高交通流量的运输能力，减少拥堵现象的发生。
系统方案1. 硬件设施交通信号控制系统的硬件部分主要包括以下设施：•信号灯控制器：负责控制信号灯的状态和切换，根据交通流量情况进行智能调度。
•传感器：用于实时监测道路车流量、行驶速度等信息，并将数据传输给信号灯控制器。
•通讯设备：用于信号灯控制器与中央交通管理系统之间的数据传输，以及与其他设备的通讯。
2. 软件系统交通信号控制系统的软件部分主要包括以下功能：•数据采集与处理：根据传感器获取的数据，对交通流量、行驶速度等信息进行实时采集和处理。
•信号灯控制算法：根据采集到的数据和预设的信号灯控制策略，对信号灯进行智能调度，以优化交通流量。
•交通拥堵预测与解决方案：基于历史数据和实时数据，通过智能分析和预测算法，提前预测交通拥堵的可能发生地点和时间，并提出解决方案。
•中央交通管理系统：负责接收和管理所有交通信号控制系统的数据，监控和调度交通信号控制系统的运行状态。
3. 工作流程交通信号控制系统的工作流程如下：1.传感器实时监测道路车流量、行驶速度等信息，并将数据传输给信号灯控制器。
2.信号灯控制器根据传感器数据和信号灯控制算法，智能地调度信号灯的状态和切换。
3.交通拥堵预测与解决方案模块根据采集到的数据和预测算法，提前预测可能发生的拥堵情况，并提出相应的解决方案。
4.中央交通管理系统通过与各个信号灯控制器的通讯，接收和管理所有交通信号控制系统的数据，并监控和调度交通信号控制系统的运行状态。
智能交通信号控制系统智能交通信号控制系统是一种基于先进技术的交通管理系统，旨在提高道路交通效率、减少交通事故、改善通行条件，以及降低交通污染。
该系统利用传感器、摄像头、通信设备等技术，对道路上的交通流量进行监测和控制，以优化红绿灯配时、调整车道限速和车道分配等操作，从而提供更加智能化和高效的交通管理。
一、智能交通信号控制系统的基本原理智能交通信号控制系统的基本原理是通过收集和处理道路交通数据，利用先进的算法和模型对交通流进行预测和分析，从而确定最佳的交通信号配时方案。
其主要组成部分包括交通监测子系统、信号控制子系统和通信子系统。
1. 交通监测子系统：该子系统利用传感器和摄像头等设备对道路上的交通流量、车速、车辆类型等信息进行实时收集。
通过数据分析和处理，可以准确获取道路拥堵情况、交通事故发生概率等相关数据。
2. 信号控制子系统：基于交通监测子系统获取的数据，信号控制子系统运用优化算法和模型，根据道路情况自动调整信号灯的配时方案。
通过智能计算和实时响应，实现红绿灯的灵活控制，以提高交通流畅度和效率。
3. 通信子系统：通信子系统负责交通监测子系统和信号控制子系统之间的数据传输和连接。
通过无线通信技术，可以实现各个子系统之间的实时互联互通，保证交通数据的即时传输和信号控制指令的快速响应。
二、智能交通信号控制系统的优势与特点1. 提高交通效率：智能交通信号控制系统可以根据实时的道路交通信息，调整信号灯的配时方案，以减少道路拥堵和交通红绿灯等待时间，提高交通效率。
通过优化交通流动，减少交通拥堵，可以缩短路况不佳时的行车时间，提升交通运输的效率。
2. 降低事故发生率：智能交通信号控制系统能够通过对交通数据的实时监测和分析，及时预警交通事故的发生可能性。
在高峰时段或特定路段，根据道路拥堵情况和历史事故数据，系统可以调整信号配时，减少事故发生的概率，提高交通安全性。
3. 绿色环保：智能交通信号控制系统可以根据道路交通数据和环境污染指标，智能调整交通信号的配时方案，减少车辆的怠速行驶和排放，降低交通污染。

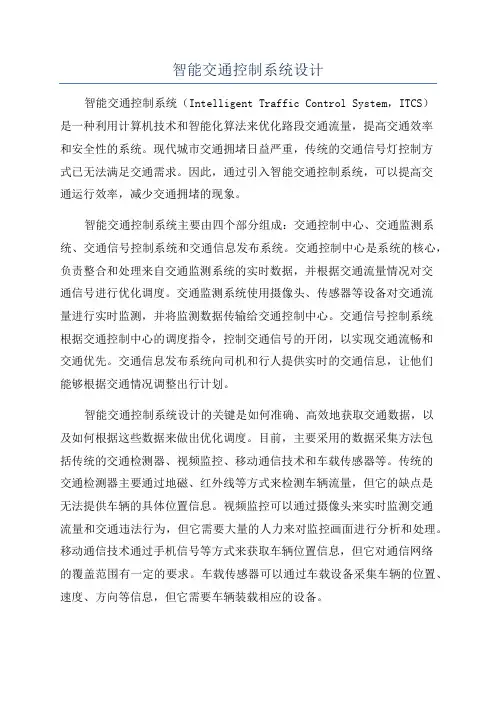

智能交通控制系统设计智能交通控制系统（Intelligent Traffic Control System，ITCS）是一种利用计算机技术和智能化算法来优化路段交通流量，提高交通效率和安全性的系统。
现代城市交通拥堵日益严重，传统的交通信号灯控制方式已无法满足交通需求。
因此，通过引入智能交通控制系统，可以提高交通运行效率，减少交通拥堵的现象。
智能交通控制系统主要由四个部分组成：交通控制中心、交通监测系统、交通信号控制系统和交通信息发布系统。
交通控制中心是系统的核心，负责整合和处理来自交通监测系统的实时数据，并根据交通流量情况对交通信号进行优化调度。
交通监测系统使用摄像头、传感器等设备对交通流量进行实时监测，并将监测数据传输给交通控制中心。
交通信号控制系统根据交通控制中心的调度指令，控制交通信号的开闭，以实现交通流畅和交通优先。
交通信息发布系统向司机和行人提供实时的交通信息，让他们能够根据交通情况调整出行计划。
智能交通控制系统设计的关键是如何准确、高效地获取交通数据，以及如何根据这些数据来做出优化调度。
目前，主要采用的数据采集方法包括传统的交通检测器、视频监控、移动通信技术和车载传感器等。
传统的交通检测器主要通过地磁、红外线等方式来检测车辆流量，但它的缺点是无法提供车辆的具体位置信息。
视频监控可以通过摄像头来实时监测交通流量和交通违法行为，但它需要大量的人力来对监控画面进行分析和处理。
移动通信技术通过手机信号等方式来获取车辆位置信息，但它对通信网络的覆盖范围有一定的要求。
车载传感器可以通过车载设备采集车辆的位置、速度、方向等信息，但它需要车辆装载相应的设备。
在交通数据采集的基础上，智能交通控制系统需要通过优化调度算法来实现交通流量优化。
常用的算法包括车辆排队论模型、遗传算法、模拟退火算法等。
车辆排队论模型可以通过对交通流量进行建模，计算车辆等待时间和延误时间，进而优化交通调度。
遗传算法通过模拟自然界的遗传机制，不断迭代和优化空间，找到最优解。
交通信号控制系统方案一、引言随着城市交通的不断发展和交通流量的不断增加，交通拥堵问题越来越突出。
为了提高交通效率和减少交通事故的发生，交通信号控制系统成为一种重要的解决方案。
本文将介绍一种针对城市交通拥堵问题的交通信号控制系统方案。
二、系统架构该交通信号控制系统方案采用分布式架构，由计算机软件和硬件设备组成。
系统主要包括以下几个部分：1. 传感器交通信号控制系统通过安装在道路上的传感器来感知车辆和行人的存在和行为。
这些传感器可以是视频监控摄像头、地磁传感器等，通过收集和分析传感器数据，系统可以实时了解道路上的交通状态。
2. 控制器系统的核心是交通信号控制器，它接收传感器数据并根据系统内置的交通信号算法来生成相应的信号控制策略。
控制器可以根据交通流量和道路状况进行实时调整，以最大限度地提高交通效率。
3. 通信网络系统中的传感器和控制器之间通过通信网络进行数据传输和命令控制。
可采用有线网络或者无线网络，确保传感器数据的实时性和控制命令的准确性。
4. 用户界面交通信号控制系统还应该提供一个用户界面，供交通管理人员监控和配置系统。
通过该界面，可以实时查看交通流量、调整信号时长、设置特殊事件等。
三、系统功能该交通信号控制系统方案具备以下重要功能：1. 自适应信号控制系统可以根据不同的交通流量状况和道路拥堵程度，自动调整信号时长，以减少交通拥堵和排队时间。
通过实时的数据采集和信号优化算法，系统可以实现智能化的信号控制。
2. 特殊事件处理系统可以根据预设的特殊事件，如施工、重要活动等，对信号控制进行调整。
例如，在施工路段可以延长信号的绿灯时间，以便更好地引导交通。
3. 数据统计与分析系统可以实时记录和分析交通数据，如车辆流量、平均速度、拥堵位置等。
这些数据可以用于制定交通管理策略，并进行长期的交通流量预测和道路规划。
四、系统优势该交通信号控制系统方案相比传统的交通信号控制方法有以下优势：1. 高效性通过自适应信号控制和特殊事件处理功能，系统可以提高交通效率，减少交通拥堵和排队时间，提供更好的出行体验。
交通信号灯控制系统简介交通信号灯控制系统是一种用于控制交通流量的设备或软件。
它通过控制交通信号灯的颜色和时序，有效地管理道路上的车辆通行，减少交通事故和交通拥堵。
功能交通信号灯控制系统具备以下几个主要功能：1.信号切换控制：根据不同道路的车流量、交通流向和拥堵情况，智能地切换交通信号灯的颜色。
2.时序调整：根据交通流量的变化，动态调整信号灯亮起的时间，以实现最佳的路口通行效果。
3.紧急情况响应：在紧急情况下，如火灾、事故等，交通信号灯控制系统能够通过接收紧急信号，立即改变信号灯的状态以保障道路的畅通。
4.传感器集成：与交通流量传感器、车辆识别系统等其他设备进行集成，获得实时的路况信息，并根据信息智能调整交通信号灯的控制策略。
工作原理交通信号灯控制系统的工作基于以下几个方面的原理：1.时序算法：通过设置预设的信号灯颜色和时长，系统能够按照不同的交通状况自动调整信号灯的时序，以保障道路的畅通。
2.传感器数据分析：通过集成传感器设备，交通信号灯控制系统可以实时获取道路上的车流量、车速、车辆种类等信息，并通过数据分析算法判断道路上的拥堵情况和通行效率，从而进行信号灯控制优化。
3.通信技术：交通信号灯控制系统可以通过与监控中心、车辆导航系统等进行通信，获取更多的路况信息，并根据需要进行信号灯状态的调整。
优点交通信号灯控制系统具有以下几个优点：1.提高交通效率：通过智能的信号切换和时序调整功能，系统能够根据实时的交通状况进行优化，提高道路通行效率，减少交通拥堵。
2.减少事故发生：交通信号灯控制系统能够根据道路上的车流量合理调整信号灯状态，有效减少交叉口事故的发生。
3.节能环保：合理控制信号灯的时长和信号切换，降低不必要的能源消耗，并减少交通堵塞导致的尾气排放。
4.灵活性强：交通信号灯控制系统可以根据实际需要进行配置和调整，具备较高的灵活性和适应性。
应用领域交通信号灯控制系统广泛应用于以下几个领域：1.城市交通管理：在城市繁忙路口、交叉口等地方，通过安装交通信号灯控制系统，能够有效管理车流量，提高道路通行效率。

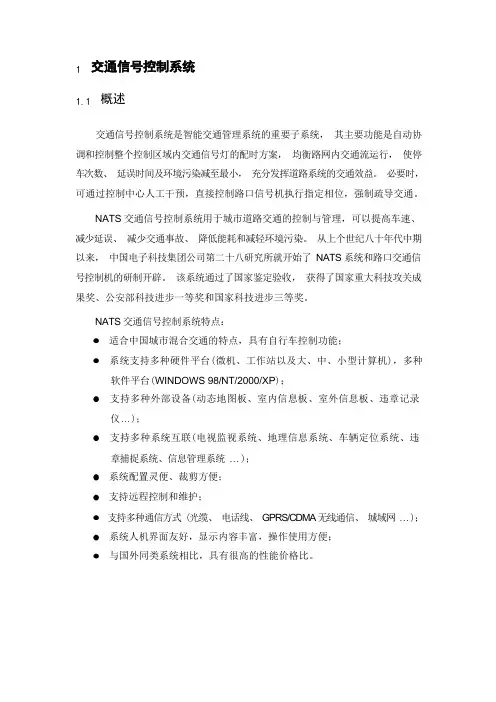

1.1 概述交通信号控制系统是智能交通管理系统的重要子系统，其主要功能是自动协调和控制整个控制区域内交通信号灯的配时方案，均衡路网内交通流运行，使停车次数、延误时间及环境污染减至最小，充分发挥道路系统的交通效益。
必要时，可通过控制中心人工干预，直接控制路口信号机执行指定相位，强制疏导交通。
NATS 交通信号控制系统用于城市道路交通的控制与管理，可以提高车速、减少延误、减少交通事故、降低能耗和减轻环境污染。
从上个世纪八十年代中期以来，中国电子科技集团公司第二十八研究所就开始了NATS 系统和路口交通信号控制机的研制开辟。
该系统通过了国家鉴定验收，获得了国家重大科技攻关成果奖、公安部科技进步一等奖和国家科技进步三等奖。
NATS 交通信号控制系统特点：适合中国城市混合交通的特点，具有自行车控制功能；系统支持多种硬件平台(微机、工作站以及大、中、小型计算机)，多种软件平台(WINDOWS 98/NT/2000/XP)；支持多种外部设备(动态地图板、室内信息板、室外信息板、违章记录仪…)；支持多种系统互联(电视监视系统、地理信息系统、车辆定位系统、违章捕捉系统、信息管理系统… )；系统配置灵便、裁剪方便；支持远程控制和维护；支持多种通信方式 (光缆、电话线、GPRS/CDMA 无线通信、城域网… )；系统人机界面友好，显示内容丰富，操作使用方便；与国外同类系统相比，具有很高的性能价格比。
1.2 系统结构1.2.1 NATS 交通信号控制系统采用三级分布式递阶基本控制结构：中心控制级， 区域控制级，路口控制级(参见下图)。
1.2.2区域监控台 动态地图板 室内信息板 违章捕捉仪数据通信控制机(光端机)光纤光端机路口信号机 (光端机) 路口信号机 (光端机)室外情报板 (光端机)室外情报板车 辆 检 测 器交 通 信 号 灯 车 辆 检 测 器 交通信号灯 … … 中心控制级区域控制级 1 区域控制级 2 区域控制级 N路口控制级 路口控制级 路口控制级 路口控制级 路口控制级 路口控制级其中：区域控制计算机监视、控制、协调整个系统的运行，可同时控制128 个外部设备，如果外部设备超过128 路，可采用多台区域控制计算机。
交通信号控制系统设计方案交通信号控制系统是指利用各类技术手段对交通流进行有效控制和管理的系统。
通过合理的信号配时和相位控制，可以提高交通流的通行能力，减少交通拥堵，提高道路安全性。
交通信号控制系统的设计方案需要考虑系统的结构、信号配时算法、传感器设备、通讯系统等多个方面。
首先，交通信号控制系统的结构需要考虑以下几个方面：信号控制中心、信号机以及相关的传感器设备。
信号控制中心是整个系统的核心，负责信号配时算法的实现、信号机的控制以及数据的处理与分析。
信号机是安装在路口或道路上的设备，负责展示交通信号，根据信号控制中心的指令进行相位控制。
传感器设备可以是交通流量监测器、车辆识别器等，用于收集道路上的交通信息，为信号控制中心提供数据支持。
其次，在信号配时算法的设计中，需要考虑道路交通流量的分布情况、交通网络的拓扑结构以及道路容量等因素。
常见的信号配时算法有固定配时、半固定配时和自适应配时等。
在固定配时算法中，不考虑实时交通流量信息，采取固定时长的相位控制。
在半固定配时算法中，根据历史的交通流量数据进行相位控制的调整。
自适应配时算法则根据实时的交通流量来进行相位控制的调整，以达到最优的交通控制效果。
在传感器设备的选择上，可以采用多种技术手段来监测交通流量和车辆信息。
例如，可以使用磁性环二极管传感器、压电传感器、摄像头等设备来获取交通信息。
这些设备可以通过无线传输方式将数据传输给信号控制中心，实现实时的交通数据采集。
另外，交通信号控制系统中的通讯系统也是不可忽视的一环。
通讯系统能够实现信号控制中心与各个信号机之间的互联互通，从而实现对交通信号的远程控制和调度。
常见的通讯方式有有线通讯和无线通讯两种。
在有线通讯中，可以使用光纤通讯、电缆通讯等方式，保证信号控制中心和信号机之间的稳定传输。
在无线通讯中，可以使用无线网关、百兆无线局域网等技术，实现信号控制中心和信号机之间的无线数据传输。
综上所述，交通信号控制系统的设计方案需要考虑系统的结构、信号配时算法、传感器设备和通讯系统等多个方面。
未来智慧城市关键技术智能交通信号控制系统未来智慧城市关键技术：智能交通信号控制系统随着城市化进程的加速，交通拥堵问题变得日益突出，给城市居民的交通出行带来了诸多不便。
为了解决这一问题，越来越多的城市开始引入智慧交通系统，其中关键的技术就是智能交通信号控制系统。
本文将详细介绍智能交通信号控制系统的原理、功能和未来发展趋势。
一、智能交通信号控制系统原理智能交通信号控制系统（Intelligent Traffic Signal Control System，ITSCS）是一种利用先进的信息与通信技术，通过对交通流量进行实时监测和分析，自动调整信号灯的切换时间和频率，从而优化交通信号控制的系统。
智能交通信号控制系统基于城市各路口的传感器和摄像头，实时采集交通流量、速度、车辆类型等数据，并将这些数据传输到交通管理中心。
交通管理中心通过智能算法对数据进行分析和处理，根据交通情况自动调整信号灯的运行方案。
相比传统的定时信号灯控制方式，智能交通信号控制系统能够根据实际交通情况进行动态调整，提高了交通效率和通行能力。
二、智能交通信号控制系统功能1. 实时监测交通状况：智能交通信号控制系统通过安装在路口的传感器和摄像头，能够实时监测交通流量、速度和拥堵状况，为交通管理部门提供准确的数据支持。
2. 自动调整信号灯时间：智能交通信号控制系统通过对实时数据进行分析和处理，可以自动调整信号灯的切换时间和频率，从而在保障交通安全的前提下最大程度地优化道路通行能力，减少交通拥堵。
3. 优化交通管理决策：智能交通信号控制系统还具备智能决策功能，能够根据历史数据和实时数据进行预测和模拟，为交通管理决策提供科学依据，帮助交通管理部门高效、精准地制定交通调度策略。
三、智能交通信号控制系统未来发展趋势1. 人工智能技术的应用：随着人工智能技术的不断进步，智能交通信号控制系统将更加智能化和自主化。
通过将机器学习、深度学习等技术应用于交通信号控制系统中，可以使系统不断学习和优化，更好地适应交通变化和需求。
智能交通中的交通信号控制系统设计与实现随着社会的快速发展和城市交通的不断加强，交通拥堵问题越来越严重，交通安全问题也越来越引人注目。
为了解决这些问题，智能交通系统越来越被广泛应用。
而其中，交通信号控制系统又是智能交通系统不可或缺的一部分。
本文将讨论智能交通中的交通信号控制系统的设计与实现。
一、智能交通中交通信号控制系统简介交通信号控制系统是指通过信号灯等设备的安排，以确保道路上的车辆、行人等交通参与者在安全、顺畅地通行的系统。
传统的交通信号控制系统只是单纯的机械式的定时控制，而现在随着智能交通技术的应用，交通信号控制系统也变得越来越智能化。
智能交通中的交通信号控制系统不仅要考虑到交通的流量情况，还要考虑红绿灯时长、方向、行人等多种因素因素的影响，同时还要实现交通信号信息的实时处理和分析，以达到更好的交通控制效果。
二、交通信号控制系统的实现需要考虑因素一般来说，交通信号控制系统应该考虑以下因素：1.交通量系统应该根据各个路段的交通量来进行调整。
要预测交通流量，以便使红绿灯时长得以调节。
2.现场观察系统需要实时观察交通情况，判断是否需要调整红绿灯时长或者增加绿色时间，相应的系统也应该有智能的处理实时的情况。
3.公共交通优先城市中的公共交通繁忙，因此，系统应该有办法优先放行公共交通工具，以方便公共交通的顺利运行。
4.交叉路口不同交叉路口之间的交通流量也有差异，因此，该系统需要分析交叉路口的不同情况，以便能够调整交通信号控制的时间。
5.智能控制系统的数据收集系统需要在实时的情况下收集整台智能系统所需要的信息，以便于分析和解释数据，调节交通信号控制系统的因素。
三、交通信号控制系统的实现和设计交通信号的控制系统是由信号灯、控制器和配套设备组成的。
当然，现在随着智能交通系统的应用，智能控制系统的关键作用也不容忽视。
交通信号控制系统的设计和实现包括以下几个方面：1.数据收集与分析数据的收集与分析是交通信号控制系统设计的关键。
中国交通信号控制系统行业状况简析安徽龙安科技股份有限公司2015-09-21一、道路交通信号机行业背景1.国内外起源19世纪初，英国伦敦议会大厦前经常发马车轧人的事故，为此1868年12月，由英国机械师德.哈特设计红绿两色的煤气交通信号灯在伦敦议会大厦的广场上诞生，刚开始通过人力操作切换信号，后来逐渐采用电力驱动，之后再美国、加拿大等地不多推广普及，形成较成熟的交通信号控制系统。
2.国内主要信号控制系统1973年，交通部公路科学研究院与北京市公安局合作在北京前三门大街进行了交通干线的计算机协调控制系统的试验研究，将9个路口作为信号灯线控试点，1978年，我国开始研制自主信号机，上世纪八十年代逐渐拓展。
目前国内主要的信号控制系统包括以下内容：1）SCOOT系统：由英国交通与道路研究实验室于1973年开始研究开发的一种对道路网交通信号实行协调控制的自适应控制系统。
以北京、大连、成都、青岛、绵阳、兰州、承德、武汉为主在使用。
2）ITACA系统：是西班牙泰尔文特公司与奥维耶多大学研制的自适应交通信号控制系统。
以北京、长春、南宁、郑州、抚顺、新乡、乌鲁木齐、鄂尔多斯等地在使用。
3）SCATS系统：悉尼自适应交通控制系统是新洲道路交通管理局开发的。
国内目前在香港、上海、杭州、宁波、东莞、沈阳、广州、苏州、天津、石家庄等地使用了该系统。
4）ACTRA系统：由美国西门子公司开发的交通信号控制系统。
2005年开始在北京使用，中山也有应用。
5）HiCon系统：由青岛海信网络科技股份有限公司自主开发的，目前使用的城市主要有北京、福州、厦门、青岛、烟台、淄博、威海、苏州、南昌、太原、长春、贵阳、西安、台州、菏泽、镇江等地。
3.国内现行道路交通信号标准及存在的问题我国目前还缺乏类似美国 NTCIP、ATC、NEMA 那样的行业标准，造成各厂商都有一套相对独立的信号控制系统，系统之间难于互联互操作，这就造成每个企业都要投入大量的人力物力财力去研发一套完整的信号系统，难于做精做大，另一方面也不容易保护用户的投资，无法引入竞争。
