交通信号控制系统简介

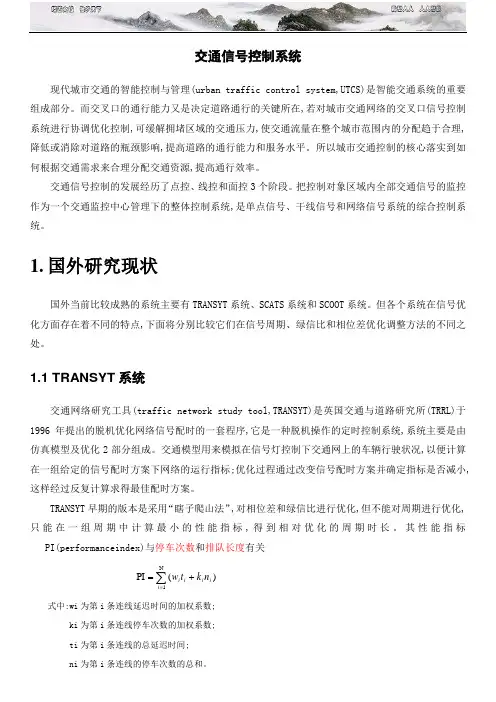

交通信号控制系统现代城市交通的智能控制与管理(urban traffic control system,UTCS)是智能交通系统的重要组成部分。

而交叉口的通行能力又是决定道路通行的关键所在,若对城市交通网络的交叉口信号控制系统进行协调优化控制,可缓解拥堵区域的交通压力,使交通流量在整个城市范围内的分配趋于合理,降低或消除对道路的瓶颈影响,提高道路的通行能力和服务水平。

所以城市交通控制的核心落实到如何根据交通需求来合理分配交通资源,提高通行效率。

交通信号控制的发展经历了点控、线控和面控3个阶段。

把控制对象区域内全部交通信号的监控作为一个交通监控中心管理下的整体控制系统,是单点信号、干线信号和网络信号系统的综合控制系统。

1. 国外研究现状国外当前比较成熟的系统主要有TRANSYT 系统、SCATS 系统和SCOOT 系统。

但各个系统在信号优化方面存在着不同的特点,下面将分别比较它们在信号周期、绿信比和相位差优化调整方法的不同之处。

1.1 TRANSYT 系统交通网络研究工具(traffic network study tool,TRANSYT)是英国交通与道路研究所(TRRL)于1996年提出的脱机优化网络信号配时的一套程序,它是一种脱机操作的定时控制系统,系统主要是由仿真模型及优化2部分组成。

交通模型用来模拟在信号灯控制下交通网上的车辆行驶状况,以便计算在一组给定的信号配时方案下网络的运行指标;优化过程通过改变信号配时方案并确定指标是否减小,这样经过反复计算求得最佳配时方案。

TRANSYT 早期的版本是采用“瞎子爬山法”,对相位差和绿信比进行优化,但不能对周期进行优化,只能在一组周期中计算最小的性能指标,得到相对优化的周期时长。

其性能指标PI(performanceindex)与停车次数和排队长度有关式中:wi 为第i 条连线延迟时间的加权系数;ki 为第i 条连线停车次数的加权系数;ti 为第i 条连线的总延迟时间;ni 为第i 条连线的停车次数的总和。

交通信号控制系统技术方案交通信号控制系统是一种应用先进的计算机、通信和传感器技术，用以优化城市交通流量，在各个交叉口或路段上进行精确的信号调度，实现交通流的合理分配和优化道路的利用率。

下面将给出一个交通信号控制系统的技术方案，以提高交通效能和减少交通拥堵。

1.系统架构：2.数据采集：系统需要实时采集路段、交叉口的交通信息数据，包括车辆数量、流量、速度、车型等，用于分析和对交通信号进行调整。

数据采集可通过传感器、摄像头和无线通信设备实现。

传感器可以使用地磁传感器、红外传感器等，用于检测和跟踪车辆在道路上的行驶状态。

摄像头可以用于交通图像采集和车辆识别等。

无线通信设备可用于传输交通数据，包括车辆位置、速度和交通状态等。

3.交通信息处理：采集到的交通数据需要进行实时处理和分析，确定最佳的信号控制方案。

系统可以使用计算机算法和数据模型来处理和分析交通数据，以确定车辆的流动模式、交通瓶颈等。

通过使用交通模型和优化算法，可以预测未来的交通流量，提前调整信号灯的状态，以最大程度地减少交通拥堵。

4.信号设备控制：根据交通信息处理的结果，系统会发送相应的信号控制方案到交通信号灯设备。

现代交通信号灯设备通常配备了智能化控制器，可以根据系统发送的信号调度方案，调整信号灯的状态。

系统可以使用通信协议，如RS485，无线通信等，将信号设备连接到交通信号控制系统。

5.人机交互界面：交通信号控制系统可以提供一个人机交互界面，供交通工程师或管理员使用。

该界面将显示交通信息、交通流量模拟结果和信号状态等，以便用户更好地掌握交通状况和系统工作情况。

用户可以通过界面调整参数、设定交通策略和观察交通情况，以便根据需要进行优化和调整。

6.优化调度算法：为了实现最佳的信号调度方案，交通信号控制系统需要采用优化调度算法。

这种算法可以基于历史交通数据和实时交通信息，预测未来的交通流量和交通瓶颈，通过自动优化信号灯的调度方案，优化交通流量的分配和道路的利用率。

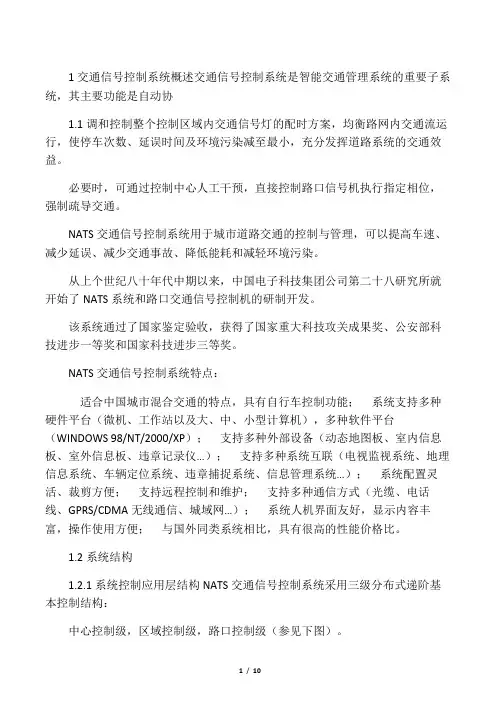

1交通信号控制系统概述交通信号控制系统是智能交通管理系统的重要子系统，其主要功能是自动协1.1调和控制整个控制区域内交通信号灯的配时方案，均衡路网内交通流运行，使停车次数、延误时间及环境污染减至最小，充分发挥道路系统的交通效益。

必要时，可通过控制中心人工干预，直接控制路口信号机执行指定相位，强制疏导交通。

NATS交通信号控制系统用于城市道路交通的控制与管理，可以提高车速、减少延误、减少交通事故、降低能耗和减轻环境污染。

从上个世纪八十年代中期以来，中国电子科技集团公司第二十八研究所就开始了NATS系统和路口交通信号控制机的研制开发。

该系统通过了国家鉴定验收，获得了国家重大科技攻关成果奖、公安部科技进步一等奖和国家科技进步三等奖。

NATS交通信号控制系统特点：适合中国城市混合交通的特点，具有自行车控制功能；系统支持多种硬件平台（微机、工作站以及大、中、小型计算机），多种软件平台（WINDOWS 98/NT/2000/XP）；支持多种外部设备（动态地图板、室内信息板、室外信息板、违章记录仪…）；支持多种系统互联（电视监视系统、地理信息系统、车辆定位系统、违章捕捉系统、信息管理系统…）；系统配置灵活、裁剪方便；支持远程控制和维护；支持多种通信方式（光缆、电话线、GPRS/CDMA无线通信、城域网…）；系统人机界面友好，显示内容丰富，操作使用方便；与国外同类系统相比，具有很高的性能价格比。

1.2系统结构1.2.1系统控制应用层结构NATS交通信号控制系统采用三级分布式递阶基本控制结构：中心控制级，区域控制级，路口控制级（参见下图）。

中心控制级区域控制级1区域控制级2路口控制级路口控制级路口控制级区域控制级N1.2.2系统基本结构区域监控台动态地图板室内信息板违章捕捉仪区域控制计算机数据通信控制机(光端机)光纤(光端机)(光端机)路口信号机…(光端机)(光端机)路口信号机室外情报板…室外情报板交通信号灯车辆检测器其中：区域控制计算机监视、控制、协调整个系统的运行，可同时控制128个外部设备，如果外部设备超过128路，可采用多台区域控制计算机。

交通信号灯控制系统
交通信号灯控制系统是一种用来管理道路交通流量、维护交通秩序和保证交通安全的系统。

它通过安装在道路交通路口的信号灯，利用红、黄、绿三种颜色的信号灯的变化来指示车辆和行人何时停止、何时前进，从而实现对交通流量的控制。

交通信号灯控制系统通常由以下组成部分组成：
1. 控制器：负责控制信号灯的变化，根据交通流量和时间段调整信号灯的时长。

2. 信号灯：通过红、黄、绿三种颜色的变化来指示交通参与者何时停止、何时准备出发和何时可以前进。

3. 检测设备：用于检测交通流量和车辆的存在，可以是基于地磁、红外线、摄像头等技术的检测设备。

4. 通信设备：用于控制器与其他交通管理系统的通信，可以接收来自其他系统的交通信息，并根据需要进行调整。

交通信号灯控制系统的工作原理如下：
1. 检测设备检测到车辆或行人的存在，将信息传输给控制器。

2. 控制器根据检测到的交通流量和时间段的设定，判断信号灯需要显示的颜色，并发出相应的控制指令。

3. 控制器通过通信设备将控制指令传输给信号灯，信号灯根据指令改变对应的颜色。

4. 交通参与者根据信号灯的指示来决定行动，例如红灯停、绿灯行等。

通过交通信号灯控制系统，交通管理部门可以实现对交通
流量的合理调度，减少交通拥堵和事故发生的概率，提高
道路通行效率和安全性。

同时，通过与其他交通管理系统
的无缝连接，可以实现更智能化、高效的交通管理。

交通信号灯控制系统组成原理交通信号联网控制系统是城市交通管理系统的一个重要子系统，它依靠先进适用的交通模型和算法对交通信号控制参数（周期、绿信比和相位差）进行自动优化调整，运用电子、计算机、网络通信和GIS电子地图等技术手段对交通路口进行智能化、科学化交通控制，从而实现交叉口群交通信号的最佳协调控制。

其主要功能是自动调整控制区域内的配时方案，均衡路网内交通流运行，使停车次数、延误时间及环境污染等减至最小，充分发挥道路系统的交通效益，必要时，可通过指挥中心人工干预，强制疏导交通。

交通信号控制系统根据采集的交通流量信息和系统的优化方式，可以实现对控制区域内的所有路口进行有效的实时自适应优化控制。

通过设置和调用交通信号配时方案，改变周期、绿信比和相位差，协调路口间的交通信号控制，可满足不断变化的交通需求，比如早高峰，晚高峰，公共节假日，夜间或特殊事件等。

同时，系统具有采集、处理、存储、提供控制区域内的车流量、占有率、饱和度、排队长度等交通信息的功能，以供交通信号配时优化软件使用，同时供交通疏导和交通组织与规划使用。

1、系统组成交通信号联网控制系统可分为几部分：中央管理系统、区域控制系统和路口控制系统。

结构关系如下图所示：▲系统整体结构图路口控制系统由检测器、路口控制器、传输设备和中心控制系统四部分组成。

具体物理结构图如下图所示：▲交通信号控制系统物理结构图检测器主要是检测路口相关路段的车流量、车速、占有率等交通信息，并将这些信息传送到路口控制器，作为路口控制器本路口优化的输入数据。

在设计检测器的安装位置时，必须对交通控制和交通信息采集两方面的需求进行考虑。

路口控制器除了接收本路口的检测器交通数据，进行本路口优化控制信号灯之外，还负责将这些检测器的数据传送到、指挥中心。

它可以接收指挥中心发送来的命令和控制规划进行信号灯控制。

它不仅可以处理公交优先和紧急车辆优先外，还可以与相邻的路口控制器进行通讯，协调控制交通。

交通信号灯控制系统简介交通信号灯控制系统是一种用来组织交通流量的设备，它通过设置不同的信号灯颜色来指示交通参与者何时可以通行。

这种系统在城市和高速公路等交通场景中非常常见，它有助于减少交通拥堵、提高交通效率和减少交通事故。

组成部分一个典型的交通信号灯控制系统包括以下几个主要组成部分：信号灯信号灯是交通信号灯控制系统的核心组件。

它通常由红、黄、绿三个色灯组成，分别代表停止、准备和通行。

信号灯可以通过LED灯、荧光灯等不同的光源进行发光。

控制器交通信号灯控制器是控制信号灯的主要设备。

它通常由微处理器、逻辑电路和通信接口等组成。

控制器根据预设的交通信号灯时序和传感器信号来控制信号灯的颜色变化。

传感器传感器用于收集交通场景的数据，以便控制器能够根据实际情况调整信号灯的状态。

常用的传感器包括车辆检测器、行人检测器和交通流量检测器等。

通信系统交通信号灯控制系统通常需要与其他系统进行通信，以便进行数据交换和协同工作。

常见的通信方式包括有线通信和无线通信。

工作原理交通信号灯控制系统的工作原理如下：1.控制器根据预设的交通信号灯时序不断切换信号灯的颜色。

典型的时序包括红灯亮、黄灯亮、绿灯亮等。

2.传感器收集交通场景的数据，并将数据传输给控制器。

例如，车辆检测器可以检测到车辆的存在和行驶方向，行人检测器可以检测到行人的存在，交通流量检测器可以检测到交通流量的情况等。

3.控制器根据传感器的数据和预设的算法来判断信号灯应该如何控制。

例如，当车辆检测器检测到某个方向没有车辆时，控制器可以将信号灯切换为绿灯；当交通流量检测器检测到某个方向的交通流量过大时，控制器可以延长该方向的红灯时间等。

4.控制器通过通信系统与其他系统进行数据交换和协同工作。

例如，交通信号灯控制系统可以与交通监控系统进行通信，以便实时获取交通场景的数据；交通信号灯控制系统还可以与城市交通管理中心进行通信，以便实现远程监控和控制等。

应用领域交通信号灯控制系统广泛应用于各种交通场景，包括城市道路、高速公路、停车场和交叉路口等。

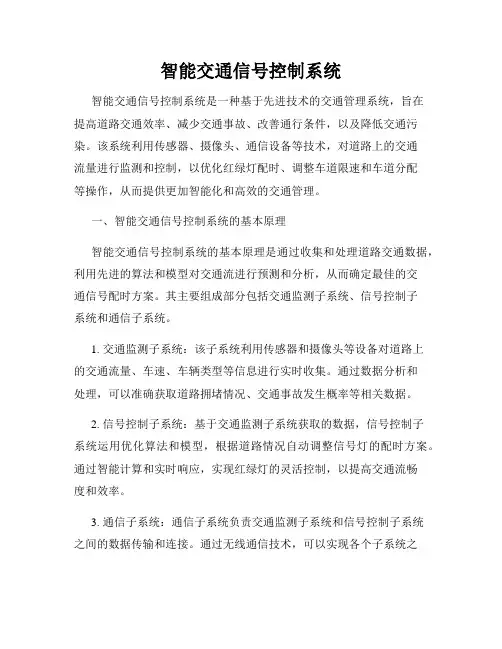

智能交通信号控制系统智能交通信号控制系统是一种基于先进技术的交通管理系统，旨在提高道路交通效率、减少交通事故、改善通行条件，以及降低交通污染。

该系统利用传感器、摄像头、通信设备等技术，对道路上的交通流量进行监测和控制，以优化红绿灯配时、调整车道限速和车道分配等操作，从而提供更加智能化和高效的交通管理。

一、智能交通信号控制系统的基本原理智能交通信号控制系统的基本原理是通过收集和处理道路交通数据，利用先进的算法和模型对交通流进行预测和分析，从而确定最佳的交通信号配时方案。

其主要组成部分包括交通监测子系统、信号控制子系统和通信子系统。

1. 交通监测子系统：该子系统利用传感器和摄像头等设备对道路上的交通流量、车速、车辆类型等信息进行实时收集。

通过数据分析和处理，可以准确获取道路拥堵情况、交通事故发生概率等相关数据。

2. 信号控制子系统：基于交通监测子系统获取的数据，信号控制子系统运用优化算法和模型，根据道路情况自动调整信号灯的配时方案。

通过智能计算和实时响应，实现红绿灯的灵活控制，以提高交通流畅度和效率。

3. 通信子系统：通信子系统负责交通监测子系统和信号控制子系统之间的数据传输和连接。

通过无线通信技术，可以实现各个子系统之间的实时互联互通，保证交通数据的即时传输和信号控制指令的快速响应。

二、智能交通信号控制系统的优势与特点1. 提高交通效率：智能交通信号控制系统可以根据实时的道路交通信息，调整信号灯的配时方案，以减少道路拥堵和交通红绿灯等待时间，提高交通效率。

通过优化交通流动，减少交通拥堵，可以缩短路况不佳时的行车时间，提升交通运输的效率。

2. 降低事故发生率：智能交通信号控制系统能够通过对交通数据的实时监测和分析，及时预警交通事故的发生可能性。

在高峰时段或特定路段，根据道路拥堵情况和历史事故数据，系统可以调整信号配时，减少事故发生的概率，提高交通安全性。

3. 绿色环保：智能交通信号控制系统可以根据道路交通数据和环境污染指标，智能调整交通信号的配时方案，减少车辆的怠速行驶和排放，降低交通污染。

交通信号灯控制系统简介交通信号灯控制系统是一种用于控制交通流量的设备或软件。

它通过控制交通信号灯的颜色和时序，有效地管理道路上的车辆通行，减少交通事故和交通拥堵。

功能交通信号灯控制系统具备以下几个主要功能：1.信号切换控制：根据不同道路的车流量、交通流向和拥堵情况，智能地切换交通信号灯的颜色。

2.时序调整：根据交通流量的变化，动态调整信号灯亮起的时间，以实现最佳的路口通行效果。

3.紧急情况响应：在紧急情况下，如火灾、事故等，交通信号灯控制系统能够通过接收紧急信号，立即改变信号灯的状态以保障道路的畅通。

4.传感器集成：与交通流量传感器、车辆识别系统等其他设备进行集成，获得实时的路况信息，并根据信息智能调整交通信号灯的控制策略。

工作原理交通信号灯控制系统的工作基于以下几个方面的原理：1.时序算法：通过设置预设的信号灯颜色和时长，系统能够按照不同的交通状况自动调整信号灯的时序，以保障道路的畅通。

2.传感器数据分析：通过集成传感器设备，交通信号灯控制系统可以实时获取道路上的车流量、车速、车辆种类等信息，并通过数据分析算法判断道路上的拥堵情况和通行效率，从而进行信号灯控制优化。

3.通信技术：交通信号灯控制系统可以通过与监控中心、车辆导航系统等进行通信，获取更多的路况信息，并根据需要进行信号灯状态的调整。

优点交通信号灯控制系统具有以下几个优点：1.提高交通效率：通过智能的信号切换和时序调整功能，系统能够根据实时的交通状况进行优化，提高道路通行效率，减少交通拥堵。

2.减少事故发生：交通信号灯控制系统能够根据道路上的车流量合理调整信号灯状态，有效减少交叉口事故的发生。

3.节能环保：合理控制信号灯的时长和信号切换，降低不必要的能源消耗，并减少交通堵塞导致的尾气排放。

4.灵活性强：交通信号灯控制系统可以根据实际需要进行配置和调整，具备较高的灵活性和适应性。

应用领域交通信号灯控制系统广泛应用于以下几个领域：1.城市交通管理：在城市繁忙路口、交叉口等地方，通过安装交通信号灯控制系统，能够有效管理车流量，提高道路通行效率。
