常用机械设计资料整理

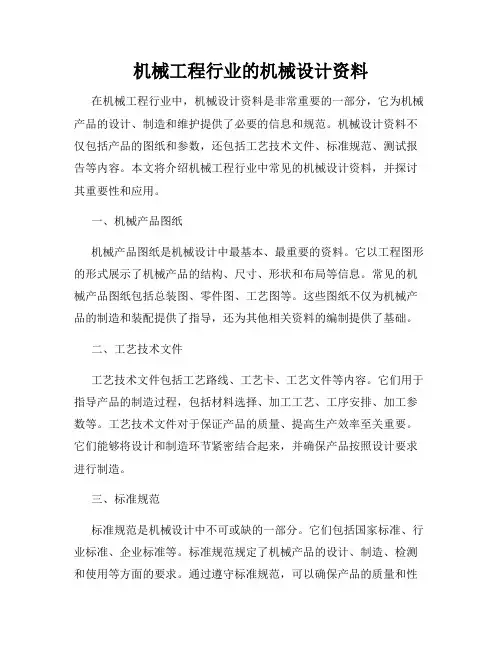

机械工程行业的机械设计资料在机械工程行业中，机械设计资料是非常重要的一部分，它为机械产品的设计、制造和维护提供了必要的信息和规范。

机械设计资料不仅包括产品的图纸和参数，还包括工艺技术文件、标准规范、测试报告等内容。

本文将介绍机械工程行业中常见的机械设计资料，并探讨其重要性和应用。

一、机械产品图纸机械产品图纸是机械设计中最基本、最重要的资料。

它以工程图形的形式展示了机械产品的结构、尺寸、形状和布局等信息。

常见的机械产品图纸包括总装图、零件图、工艺图等。

这些图纸不仅为机械产品的制造和装配提供了指导，还为其他相关资料的编制提供了基础。

二、工艺技术文件工艺技术文件包括工艺路线、工艺卡、工艺文件等内容。

它们用于指导产品的制造过程，包括材料选择、加工工艺、工序安排、加工参数等。

工艺技术文件对于保证产品的质量、提高生产效率至关重要。

它们能够将设计和制造环节紧密结合起来，并确保产品按照设计要求进行制造。

三、标准规范标准规范是机械设计中不可或缺的一部分。

它们包括国家标准、行业标准、企业标准等。

标准规范规定了机械产品的设计、制造、检测和使用等方面的要求。

通过遵守标准规范，可以确保产品的质量和性能符合相关要求。

标准规范的应用还能提高产品的通用性和互换性，降低生产成本。

四、测试报告在机械产品研发和制造过程中，测试报告是评估产品性能和质量的主要依据。

它们包括产品的各项技术指标、测试方法和实验结果等内容。

测试报告不仅为产品的设计和制造提供了参考，还为产品的检验和维护提供了重要依据。

通过对测试报告的分析和比对，可以及时发现和解决产品存在的问题。

五、其他相关资料除了以上提到的主要机械设计资料外，还有一些其他相关资料对于机械工程行业也有着重要作用。

例如，专利文件可以保护机械产品的知识产权；技术手册和说明书可以提供产品的使用和维护指导；市场调研报告可以为产品设计和推广提供参考等。

综上所述，机械设计资料是机械工程行业不可或缺的一部分。

机械设计用到的知识点在机械设计过程中，为了确保产品的功能和性能，设计师需要掌握各种机械知识点。

这些知识点包括材料力学、机械元件设计、机构设计等。

本文将介绍机械设计中常用的知识点，帮助读者了解机械设计的基础理论和方法。

一、材料力学1. 弹性力学：包括材料的弹性和刚性特性，弹性常数的计算等。

在机械设计中，弹性力学是材料选择和设计弹性元件的基础。

2. 破坏力学：研究材料在外力作用下的破坏形态和破坏机制。

了解材料的极限强度和韧性等参数，有助于设计更安全可靠的机械结构。

3. 疲劳与寿命预测：研究材料在交变应力下的疲劳寿命。

通过疲劳强度和疲劳寿命预测方法，设计师可以评估和提高机械产品的寿命。

二、机械元件设计1. 轴的设计：轴是机械元件中常见的一种连接方式。

轴的设计主要包括轴的选择、轴的强度计算和轴的尺寸设计等。

2. 螺纹连接：螺纹连接是机械装配中常用的一种方式。

需要考虑螺纹的强度、螺母的腐蚀、螺纹尺寸和螺距的设计等因素。

3. 轴承选择与计算：轴承是机械设计中重要的元件之一。

设计师需要了解轴承的类型、工作原理和选择计算方法，以确保轴承的可靠性和寿命。

4. 摩擦与磨损：摩擦和磨损是机械设计中不可避免的问题。

设计师需要考虑摩擦和磨损对机械元件的影响，选择合适的材料和润滑方式。

三、机构设计1. 运动分析：机构设计中的关键问题是运动分析。

通过运动学和动力学分析，设计师可以确定机构的工作原理、运动曲线和速度等参数。

2. 齿轮传动设计：齿轮传动是机械设计中常见的传动方式。

设计师需要了解齿轮的基本原理和设计方法，通过计算和选择齿轮参数，以实现所需的传动比和效率。

3. 带传动设计：带传动是机械设计中另一种常见的传动方式。

设计师需要考虑带传动的弯曲和滑移特性，选择合适的带传动材料和尺寸，以满足设计要求。

4. 杆件设计：杆件是机构中常见的连接元件。

设计师需要考虑杆件的强度、刚度和稳定性，选择合适的材料和截面形状。

四、CAD软件应用在机械设计中，计算机辅助设计（CAD）软件起着重要作用。

机械设计知识点汇总总结一、机械设计基础知识1.1 机械设计概念机械设计是利用机械工程原理和技术来设计和制造机械产品的过程。

机械设计师需要深入了解材料、力学、动力学、液压学、传感器等相关知识，同时需要掌握CAD、CAM等设计工具，以及相关的设计标准和规范。

1.2 机械设计原理机械设计原理包括静力学、动力学、材料力学等内容。

静力学是研究静止或匀速直线运动力学的科学。

动力学是研究物体运动学和受力学的基本理论。

材料力学是材料在外力作用下的应力、应变及其变形特性的研究。

1.3 机械构件设计机械构件设计是以机械装置为研究对象，按照设计任务的要求，通过正确选择材料、形状、尺寸和工艺等方面，对构件的外型、尺寸、材料和工艺进行设计。

1.4 机械设计要求机械设计应满足以下基本要求：功能性、可靠性、安全性、易制造性、经济性、维修性等。

1.5 机械设计流程机械设计的基本流程包括：概念设计、初步设计、细化设计、计算与分析、制造图纸设计、实验验证、改进与优化等。

二、机械设计基础知识2.1 机械零件设计机械零件设计是机械设计的基础，它包括轴、轴承、齿轮、蜗杆、传动轮等零部件的设计。

2.2 机械传动设计传动是机械装置中的重要部分，包括传动链、齿轮传动、带传动、联轴器、减速机等，所以机械传动设计非常重要。

2.3 机械密封设计机械密封是机械装置上非常重要的部分，对于液压系统、润滑系统等都有密封，所以机械密封设计也是机械设计的重要内容。

2.4 机械强度设计在机械设计中强度是一个非常重要的因素，涉及零部件的疲劳强度、许用应力、断裂强度等。

2.5 机械刚度设计在机械设计中，刚度是关键因素，包括零部件的刚度分析、设计刚度等。

2.6 机械动力学设计机械设计中重要的一个方面是动力学设计，包括力、力矩、加速度、速度等动力学分析。

2.7 机械热力学设计在某些机械装置中，还需要做热力学设计，例如热传导、热膨胀、燃烧等。

三、机械制造工艺3.1 机械设计制造工艺机械制造工艺是指设计好的机械零部件如何生产出来的过程，包括车床加工、磨床加工、铣床加工、冲压成型、焊接等。

机械设计知识点总结机械设计是机械工程的一个重要分支，它涉及了很多相关的知识点。

下面是我对机械设计的一些知识点进行总结：一、机械设计基础知识1.机械设计的概念和基本要素2.机械设计的分类和发展历程3.机械设计的基本原理和基本法则4.机械设计的标准和规范5.机械设计的CAD软件应用二、机械系统设计1.机构设计：齿轮传动、皮带传动、链传动、连杆机构等2.机械组件设计：轴、轴承、连接件等3.机械传动设计：传动比计算、传动效率计算等4.机械驱动设计：电动机选型和配置5.机械传感器和控制系统设计三、机械零件设计1.机械零件的分类和功能2.机械零件的材料选择和处理3.机械零件的构造和配合4.机械零件加工和制造工艺5.机械零件的检测和质量控制四、机械装配设计1.机械装配的概念和基本原理2.机械装配的方法和步骤3.机械装配的工艺和工时计算4.机械装配的质量控制和故障排除五、机械设计的优化和改进1.机械设计的优化目标和方法2.机械设计的参数化和模块化3.机械设计的仿真和测试4.机械设计的反馈和改进六、机械设计的安全和可靠性1.机械设计的安全性评估和安全设计2.机械设计的可靠性评估和可靠设计3.机械故障分析和故障排除七、机械设计的新技术和新方法1.机械设计的VR/AR技术应用2.机械设计的智能化设计3.机械设计的自动化和机器人技术应用以上只是对机械设计知识点的一部分进行了总结，机械设计涉及的知识点非常广泛，从基础的机构设计和零件设计到装配和优化，再到安全和可靠性的考虑，还有新兴的技术和方法的应用，都是机械设计师需要掌握的内容。

在实际的机械设计过程中，还需要结合具体的项目需求和限制，灵活应用所学知识，不断提高设计的质量和效率。

常用机械设计资料整理1.机械基础知识机械设计的基础知识是设计师必备的，包括机械工程原理、力学、材料力学、流体力学等。

这些知识对于机械设计的计算和分析非常重要。

2.机械设计手册机械设计手册是机械设计师的宝典，它包含了大量的设计数据和计算公式，涵盖了各种机械元件的设计要点和技巧。

常见的机械设计手册有《机械设计手册》、《机械设计手册（中级卷）》等。

3.轴承手册轴承是机械设备中常用的零件，选择适当的轴承对于机械设计至关重要。

轴承手册中包含了各类轴承的参数、性能和选用方法，有助于设计师选择合适的轴承。

4.螺纹手册螺纹是机械设计中常用的连接方式，螺纹手册中包含了各种标准螺纹的尺寸、公差和工艺要求，帮助设计师正确选择和设计螺纹连接。

5.齿轮手册齿轮是机械传动中重要的元件，齿轮手册中包含了各类齿轮的设计要点，包括齿轮的几何参数、齿轮传动的计算方法等。

6.机械设计软件随着计算机技术的发展，各种机械设计软件的应用越来越普遍。

常见的机械设计软件有AutoCAD、SolidWorks、CATIA等，它们提供了强大的建模、分析和仿真功能，能够大大提高机械设计的效率。

7.标准规范机械设计中的标准规范是保证产品质量和安全的重要依据。

常用的标准规范有国家标准、行业标准和企业自制标准等，设计师需要熟悉并遵守这些标准规范。

8.参考书籍除了上述的资料，机械设计师还可以参考一些经典的机械设计书籍，如《机械设计概论》、《机械设计基础》等。

这些书籍系统地介绍了机械设计的基本理论和方法，对于提高机械设计师的设计水平非常有帮助。

以上是一些常用的机械设计资料，它们涵盖了机械设计的各个方面，对于提高设计效率和质量具有重要作用。

希望这些资料能够对广大机械设计师有所帮助。

1、机械零件常用材料:普通碳素结构钢（Q屈服强度）优质碳素结构钢（20平均碳的质量分数为万分之20）、合金结构钢（20Mn2锰的平均质量分数约为2%)、铸钢（ZG230—450屈服点不小于230，抗拉强度不小于450）、铸铁（HT200灰铸铁抗拉强度）2、常用的热处理方法：退火（随炉缓冷）、正火(在空气中冷却）、淬火(在水或油中迅速冷却)、回火（吧淬火后的零件再次加热到低于临界温度的一定温度,保温一段时间后在空气中冷却）、调质(淬火+高温回火的过程)、化学热处理（渗碳、渗氮、碳氮共渗）3、机械零件的结构工艺性：便于零件毛坯的制造、便于零件的机械加工、便于零件的装卸和可靠定位4、机械零件常见的失效形式：因强度不足而断裂；过大的弹性变形或塑性变形；摩擦表面的过度磨损、打滑或过热；连接松动；容器、管道等的泄露；运动精度达不到设计要求5、应力的分类：分为静应力和变应力。

最基本的变应力为稳定循环变应力，稳定循环变应力有非对称循环变应力、脉动循环变应力和对称循环变应力三种6、疲劳破坏及其特点：变应力作用下的破坏称为疲劳破坏。

特点：在某类变应力多次作用后突然断裂；断裂时变应力的最大应力远小于材料的屈服极限；即使是塑性材料，断裂时也无明显的塑性变形.确定疲劳极限时,应考虑应力的大小、循环次数和循环特征7、接触疲劳破坏的特点：零件在接触应力的反复作用下,首先在表面或表层产生初始疲劳裂纹，然后再滚动接触过程中,由于润滑油被基金裂纹内而造成高压，使裂纹扩展,最后使表层金属呈小片状剥落下来，在零件表面形成一个个小坑，即疲劳点蚀.疲劳点蚀危害：减小了接触面积，损坏了零件的光滑表面，使其承载能力降低，并引起振动和噪声。

疲劳点蚀使齿轮。

滚动轴承等零件的主要失效形式8、引入虚约束的原因：为了改善构件的受力情况(多个行星轮）、增强机构的刚度(轴与轴承）、保证机械运转性能9、螺纹的种类:普通螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹10、自锁条件：λ≤ψ即螺旋升角小于等于当量摩擦角11、螺旋机构传动与连接:普通螺纹由于牙斜角β大，自锁性好,故常用于连接；矩形螺纹梯形螺纹锯齿形螺纹因β小,传动效率高，故常用于传动12、螺旋副的效率：η=有效功/输入功=tanλ/tan（λ+ψv）一般螺旋升角不宜大于40°。

机械设计知识点梳理一、协议关键信息1、机械设计的基本概念和原理机械的定义和分类机械设计的任务和目标机械设计的基本要求和约束条件2、机械零件的设计机械零件的失效形式和设计准则材料的选择和热处理强度计算和刚度计算零件的结构设计和工艺性3、机械传动系统的设计带传动带的类型和特点带传动的工作原理和受力分析带传动的设计计算链传动链的类型和特点链传动的工作原理和运动特性链传动的设计计算齿轮传动齿轮的类型和特点齿轮传动的失效形式和设计准则齿轮的参数计算和几何尺寸计算齿轮的精度和润滑蜗杆传动蜗杆传动的类型和特点蜗杆传动的失效形式和设计准则蜗杆传动的参数计算和几何尺寸计算蜗杆传动的效率和热平衡计算4、轴系部件的设计轴的类型和材料轴的结构设计轴的强度计算和刚度计算滚动轴承的类型和选择滚动轴承的寿命计算和组合设计滑动轴承的类型和特点滑动轴承的设计计算5、连接部件的设计螺纹连接螺纹的类型和特点螺纹连接的类型和预紧螺纹连接的强度计算键连接键的类型和特点键连接的选择和强度计算销连接销的类型和用途销连接的设计计算6、机械系统的总体设计机械系统的组成和功能机械系统的方案设计机械系统的运动学和动力学分析机械系统的精度设计7、现代设计方法在机械设计中的应用优化设计有限元分析可靠性设计绿色设计二、机械设计的基本概念和原理11 机械的定义和分类机械是机器和机构的总称。

机器是执行机械运动的装置，用来变换或传递能量、物料与信息。

机构是由若干构件通过运动副连接而成的具有确定相对运动的组合体。

机械可分为动力机械、加工机械、运输机械、信息机械等。

111 机械设计的任务和目标机械设计的任务是根据使用要求，对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸、润滑方法等进行构思、分析和计算，并将其转化为具体的描述以作为制造依据的工作过程。

其目标是在满足功能要求的前提下，使机械具有良好的性能、可靠性、经济性和安全性。

112 机械设计的基本要求和约束条件基本要求包括功能要求、可靠性要求、经济性要求、安全性要求、环保要求等。

机械设计知识点总结归纳机械设计是一门涉及到机械工程领域的重要学科，它研究和应用各种机械原理和技术，用于设计和制造各种机械设备和系统。

在机械设计过程中，掌握一些基本的知识点是至关重要的。

本文将对机械设计中的一些重要知识点进行总结和归纳。

一、力学与结构1.材料力学：机械设计中常用的材料包括金属、塑料、陶瓷等，了解不同材料的力学性能可以有助于选择合适的材料以满足设计需求。

2.静力学：静力学研究物体在力的作用下的平衡状态，包括力的合成、分解、平衡条件等。

3.动力学：动力学主要研究物体在力的作用下的运动状态，其中包括加速度、速度、位移等概念。

4.结构力学：结构力学研究结构件在外力作用下的受力分布和变形情况，了解结构的强度、刚度等参数可以保证设计的稳定性和可靠性。

二、机构设计1.齿轮传动：齿轮传动是一种常用的传动方式，可以实现不同速度和转矩的传递。

2.链条传动：链条传动与齿轮传动类似，通过链条将动力传递到不同的部件。

3.带传动：带传动通过带子将动力传递到其他部件，它的优点是传动平稳、噪音小。

4.减速机：减速机是一种常用的机械装置，通过内部的齿轮组合将输入转速减小，输出转矩增加。

三、零件设计1.轴类零件设计：轴是机械设备中常见的重要零件，需要考虑其受力、刚度、精度等因素。

2.连接件设计：连接件包括螺栓、螺母、销钉等，需要根据连接部件的要求选择合适的连接件。

3.弹簧设计：弹簧在机械设计中广泛应用，需要考虑其弹性恢复力、刚度、寿命等因素。

4.轴承设计：轴承用于支撑旋转零件，需要根据工作条件选择适当的轴承类型和润滑方式。

四、机械传动1.直线运动传动：直线运动传动常用的方式有滚动轴承、直线导轨等，需要根据不同需求选择合适的传动方式。

2.旋转运动传动：旋转运动传动可以通过齿轮、带传动等方式实现，需要根据转速、转矩等要求选择适当的传动方式。

3.液压传动：液压传动可以实现大功率、连续平稳的传动，广泛应用于重载设备和工程机械领域。

机械设计基础复习资料一、基础知识0、零件（独立的机械制造单元）组成（无相对运动）构件（一个或多个零件、是刚体；独立的运动单元）组成（动连接）机构（构件组合体）；两构件直接接触的可动连接称为运动副；运动副要素（点、线、面）；平面运动副、空间运动副；转动副、移动副、高副（滚动副）；点接触或线接触的运动副称为高副（两个自由度、一个约束）、面接触的运动副称为低副（一个自由度、两个约束，如转动副和移动副）0.1曲柄存在的必要条件：最短杆与最长杆长度之和小于其余两杆长度之和。

连架杆和机架中必有一杆是最短杆。

0.2在四杆机构中，不满足曲柄存在条件的为双摇杆机构，满足后，若以最短杆为机架，则为双曲柄机构；若以最短杆相对的杆为机架则为双摇杆机构；若以最短杆的两邻杆之一为机架，则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时，速度会突变，在速度突变处有刚性冲击，只能适用于低速凸轮机构；从动件作等加等减速运动规律时，有柔性冲击，适用于中、低速凸轮机构；从动件作简谐运动时，在始末位置加速度也会变化，也有柔性冲击，之适用于中速凸轮，只有当从动件做无停程的升降升连续往复运动时，才可以得到连续的加速度曲线（正弦加速度运动规律），无冲击，可适用于高速传动。

0.4凸轮基圆半径和凸轮机构压力角有关，当基圆半径减小时，压力角增大；反之，当基圆半径增大时，压力角减小。

设计时应适当增大基圆半径，以减小压力角，改善凸轮受力情况。

0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件，齿轮传动可分为开式传动两种。

1.1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说，齿面点蚀，轮齿折断和胶合是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿面弯曲疲劳强度进行校核。

1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。

机械设计基础知识点整理[52页]
一、材料力学
1.应力、应变、杨氏模量、泊松比、屈服强度、延伸率、硬度、断裂韧性等基本概念；
2.各种材料的特性、选材原则；
3.杆件、轴件、皮带悬挂、齿轮传动等常见零部件的强度计算。

二、机械传动
1.基本传动链、链轮、链条等概念；
2.齿轮传动的计算、设计、选型、装配；
3.皮带传动的计算、设计、选型、使用及维护。

三、机械零件
1.机械连接件的种类、用途及计算；
2.机械弹簧的种类、原理、选用及计算；
3.机械密封件的种类、原理及选用；
4.机械减振器的原理、种类及计算。

四、机械制图
1.机械制图的基本知识、图形符号、图形语言和表达方法；
2.机械零件的精度和公差、公差设计原则；
3.常用机械零件的标准化、规范化和统一化图纸的编绘。

五、机械设计基础
1.机械设计的原则、方法、步骤、标准；
2.机械设计中的力学、材料、动力学、工艺、制造等基础知识；
3.机械设计的应用领域、发展趋势和展望。

六、机械加工工艺
1.机械加工工艺的基本概念、种类及基本加工方法；
2.机械加工工艺在机械设计制造中的应用；
3.计算加工余量、过切量、切削速度等加工参数。

以上为机械设计的基础知识点整理，对于学习和掌握机械设计的同学们来说，这些知识点是必须要掌握的基础知识，只有在掌握这些基础知识的基础上，才能够更好地进行机械设计、制造和使用。
