充电模块说明书

一、 整流模块简介TT 系列电力专用高频开关整流模块采用先进的谐振式软开关技术；专门针对各类变电站、电厂及其他直流供电场合的直流屏而设计。

TT 系列整流模块采用智能风冷的散热方式，具有高效率，高密度，高功率因数、高可靠性等特点，同时具有造型美观、占用空间少；采用2U*4U 标准设计，内置防倒灌二极管，方便客户组屏。

TT 系列总包括4款型号：TT11010-T/TT22005-T/TT11020-T/TT22010-T; 4款整流模块采用统一外观，统一机箱，统一开孔尺寸，方便客户选型设计。

整流模块型号说明见下图：TT22010-T 整理模块型号说明工作原理：整流模块工作原理图如下所示：交流输入 直流输出485通信输入EMI PFC DC/DC 整流滤波 输出EMI输入检测和保护 辅助电源 输出检测 温度检测 DC/DC 保护控制监控模块二、外观及接口1.整流模块外观TT22010-T整流模块外观2.前面板TT22010-T整流模块前面板1)LED指示灯（红色）故障指示灯灭 亮输出欠压保护E36 风扇故障E37 （具体信心参见故障代码）2) 数码管可显示模块电压、电流、地址、告警等信息。

若按键无操作超过大约30秒后，将自动显示模块电压，此时如果存在告警，则显示故障代码。

电压显示精度为±1V ，电流显示精度为±。

3) 微调旋钮由于不同用户现在蓄电池的节数有差异，可以通过拨码开关设置整流模块为手动调压时，整流模块输出电压自动调整到出厂设定值235V(标称220V 模块)或121V （标称110V 模块），为了安全起见，非专业人员请勿操作。

4) 显示按钮默认为显示电压，按下时依次显示输出电压、输出电流、模块地址。

5) 拨码开关设置拨码开关用于设置整流模块的控制方式、模块组号、模块地址，1号为最低位，4号为最高位。

模块地址设置请参照下表：二进制与十进制对应关系表0 1模块地址 (0~15) 模块组号 (1~2)控制模式（ON:手动、OFF:自动）二进制0000000100100011010001010110011110001001101010111100110111101111十进制0123456789101112131415整流模块地址通过拨码开关1234号位设置地址，可设置范围为0~15,亦即每组整流模块的最大并机数为15个。

无线供电、充电模块
本品为最新科研技术成果，世界首款面向广大生产企业方便实用于各种电子电器产品的无线充电、供电模块。

效率高、体积小巧、重量轻、价格低廉、使用寿命长、使用简单方便，收发均实现全密封，在水下也可照常给电子产品供电、充电，可穿透电器外壳给内部电路充电、供电；并陆续推出适用于各种电子、电器产品大、小功率模块，以满足各种产品的需要。

适用范围：
各种水下用品、全密封电子表、成人用品、电动牙刷、剃须刀、MP3、MP4、照像机、手机、电脑、电视机、厨房用品、潜水泵、电动自行车、电动汽车、航模、玩具、高电压器件等各种电子电器产品实现全面防水、防潮，免机械接触，大大延才电子产品的使用寿命，彻底解决电子电器产品怕水的烦恼。

KT-8001模块简介：
本模块为最新无线充电、供电试用版（以广泛征求客户的意见），可广泛应用于300mA 以下的电子产品充电、供电使用，可穿透0~15mm 电器外壳，性能稳定耐用，可根椐实际需要配置各种规格大小尺寸、不同的电压的接收模块，以同时给各种不同型号、不同电压的多种电子产品充电供电，以实现一充多用。

主要参数：
工作电压：~220V
无线空间传输距离：0~15mm
输出电压：0~30V （可根据要求作）
最大输出电流：0~300mA
实测数据：
以下是配置的二款接收模块的实际测试数据以供参考：
KT-8001-01接收模块：
空间距离2mm ，测试电压6V ，工作电流130mA
KT-8001-02接收模块：
感应测试电压9V ，工作电流230mA
技术网站： 销售网络：
财富热线:86-755-8980 0578
86-755-8277 8388 U n R e g i s t e r e d。

电力高频开关电源模块技术手册河南耀睿科技有限公司目录第一章概述 (3)一、简述 (3)二、模块主要特点 (3)三、型号命名 (4)四、技术指标 (5)第二章使用环境 (7)第三章模块构成 (7)一、模块的工作原理 (7)二、模块外观及外形尺寸 (8)三、模块安装 (9)四、操作说明 (10)销售服务热线：177-****6500售后服务热线:180-****8778第一章概述一、简述●我公司研发的ZE系列智能型高频开关电源，是专为电力系统设计，具有“四遥”功能的高频开关电源，具有体积小、重量轻、效率高、可靠性高等优点。

产品包括220V和110V两大系列，十几个品种，配有标准RS-485接口，易于与自动化系统对接，适用于各类变电站、发电厂及水电站。

●我公司产品采用了LED数码管显示、注塑面板，进一步提高了产品的可靠性和美观性。

我公司NI型产品主要有以下型号：模块型号额定电压（V）额定电流（A）冷却方式外形尺寸（深×高×宽mm）ZE230D05NI2205自然冷却260×179×109ZE220D07NI2207自然冷却260×179×109ZE230D10NI22010自然冷却325×230×130ZE110D10NI11010自然冷却260×179×109ZE110D20NI11020自然冷却325×230×130二、模块主要特点●效率高，模块效率可达到95%~96%。

●重量轻，体积小。

●采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94。

●采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。

●模块内置直流输出隔离二极管，用户无需外设。

●风冷模块风扇为简易更换模式，无需拆装机壳就可快速更换。

●模块具有RS-485接口，方便接入自动化系统进行通信。

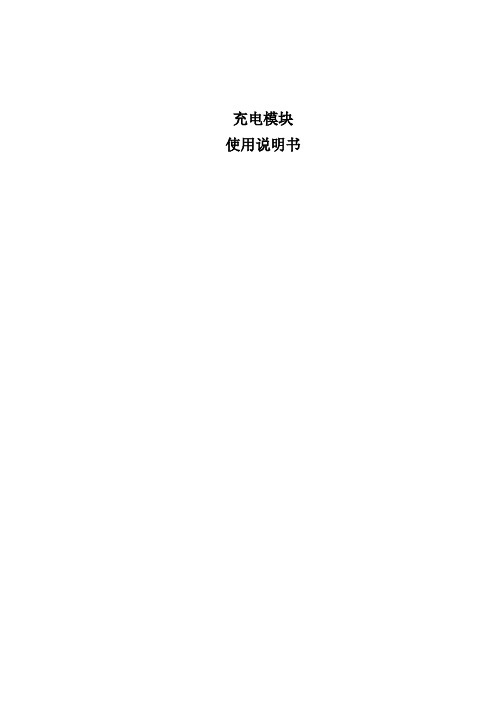

充电模块使用说明书1概述2型号说明2.1 产品外形结构2.2 产品重量2.3 端子功能定义3工作条件4主要功能和特点4.1 稳压、限流运行功能模块能以设定的电压值和限流值长期对电池组充电并带负载运行。

当输出电流大于限流值时模块自动进入稳流运行状态，输出电流小于限流值时模块自动进入稳压运行状态。

4.2 输出电压、输出电流调节功能模块通过后台监控可以调节输出电压和最大限流值。

4.3并机功能多台同型号的模块可以并联运行并自动均流。

若其中某台故障时可自动退出，且不影响其它模块的正常运行。

4.4热插拔功能并联工作在机架上的多台充电模块，在不停电状态下，可以任意插拔其中任一台模块使其接入或脱离系统，而不影响其他模块的正常工作。

4.5 散热方式风冷。

4.6 指示灯前面板上有3个指示灯，具体说明见表2.表2 指示灯说明指示灯名称状态说明(RUN)绿灯运行指示灯亮正常工作。

灭有保护或故障。

(ALM)黄灯保护指示灯亮交流输入过/欠压；PFC母线过/欠压；交流缺相；过温保护；地址重复。

灭无告警或保护发生(FAULT)红灯故障指示灯亮输出过压保护；风扇故障；输出短路灭无故障发生4.7保护及报警功能4.7.1输入保护若充电模块的交流输入电源出现过、欠压时，模块即刻停机，无输出电压，面板上“保护ALM”黄灯亮。

当交流输入电源恢复正常后，面板上“保护ALM”黄灯灭，模块自动启动，正常运行。

4.7.2短路保护充电模块内部设有输出短路打嗝工作，可承受连续短路而不损坏模块，面板上“故障FAULT”红灯亮。

当短路恢复正常后，面板上“故障FAULT”红灯灭，模块自动启动，正常运行4.7.3过温保护当充电模块中的整流二极管后段上部与散热器温度接触部分的温度超过100℃时，模块将自动停机，面板上“保护ALM”黄灯亮。

温度降低至正常后，整流模块会自动启动，进入正常运行。

4.7.4输出过压保护充电模块的直流输出电压大于其直流输出过压保护值时，模块停机；面板上“故障FAULT”红灯亮，无直流输出电压，模块将被锁定无输出，需输入掉电才能重起。

一、EDU01L直流电力电源充电模块称说明概述
EDU01L直流电力电源充电模块称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

直流电力电源充电模块适于重合闸操作并有极高的操作可靠性与使用寿命。

直流电力电源充电模块(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

直流电力电源充电模块(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

直流电力电源充电模块在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用
动静触头允许磨损累计厚度mm 3
四、直流电力电源充电模块选型
用户可根据被保护对象选用不同型号的直流电力电源充电模块，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《直流电力电源充电模块EDU01L》
五、直流电力电源充电模块使用条件：
1.适用于户内、外；
2.环境温度-40℃~+40℃；
3.海拔高度不超过3000m（瓷套式不超过1000m）；
4.电源频率不小于48Hz、不超过62 Hz；
5.长期施加在直流电力电源充电模块端子间的工频电压不超过直流电力电源充电模块的持续运行电压；
6.地震烈度8度及以下地区；
7.大风速不超过35m/s。

8.直流电力电源充电模块保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

直流电。

TP5000 TP4060 TP4056 充丰○R充电模块说明书(1v8)淘宝店:https:///TP5000 TP4060 TP4056 充电模块说明书本公司生产的充电模块, 均选用南京拓微集成电路有限公司原厂芯片, 核心电路设计按原厂设计,TP5000小板额外增加了电池接反保护电路。

小板均为黄色, 有1 USB公头和1个安装孔. 可以直接焊上一个USB公头(USB头安装在器件背面,如封面照片), 安装孔可以用来固定到散热器上。

充满亮蓝色LED指示灯, 充电中亮红色灯。

其他状态请参照芯片厂家说明文档。

淘宝购买链接: https:///item.htm?id=5219200897923种充电板参数对照表:TP4056 0.9A 5V 线性 很热 无,接反烧 不可 30mm X 16mmTP4060 0.75A 5V 线性 很热 有 不可 30mm X 16mmTP5000 2A 5V-9V 开关 会热 已加防接反 可以设置35mm X 16mm接反保护指充电输出端, 输入端正负极接反均会烧毁.设计风格如下:TP5000 充电模块使用开关电源技术, 充电效率高, 主芯片充电时会发少量发热, 源芯片没有电池接反保护, 模块输出加了接反保护电路。

能给4.2V的锂离子电池充电(默认设置), 也能给铁锂电池3.6V充电(R1电阻去掉), 不能直接用来测电池充电的安时数(AH)数, 但可以用来测瓦时(WH)数; 注意:加接USB头后,插入的电源(充电器,充电头) 应该要有2A或以上的供电能力。

使用了一体式密封电感, 钽电容。

最大特点是充电速度快! 适合充大容量电池\优质电池。

模块尺寸: 35mm X 16mm充电会发热, 很热, 输出接反会有保护。

只能给4.2V的锂离子电池充电, 可以配合其他表用来测电池充电的安时数(AH)数,也可以用来测瓦时(WH), 加接USB头后;注意:加接USB头后,插入的电源(充电器,充电头) 应该要有1A或以上的供电能力。

通合充电模块2.1.1 三相输入模块简介三相输入系列智能型高频开关电源模块，是电力电源最主要的配置模块，同时也是我公司推出的第三代产品，是专门为电力系统设计，具有“四遥”功能的高频开关电源，模块采用世界领先的“谐振电压型双环控制的谐振开关电源”技术，生产出来的模块具有体积小、重量轻、效率高、空载损耗小、可靠性高等优点。

产品包括220V和110V两大系列，十多个品种，配有标准RS-485 接口，易于与自动化系统对接，适用于各种容量的直流系统。

型号说明TH —— ----- 系列号3 :代表第三代产品ZZ:自冷智能型模块；NZ:风冷智能型模块额定输出电流值：5A、7A、10A、20A、30A、40A模块类别：D代表电力用模块直流额定输出电压等级230为标称电压220V电力模块；110为标称电压110V电力模块TH为“通合电子”的缩写产品系列三相输入充电模块产品主要型号如表2-1所示。

表2-1三相输入充电模块产品型号220V 模块为 320V ± 5% , 110V 2-1，输出短路时模块在瞬间把2.1.2 模块主要特点采用全程软开关技术，效率高，空载功耗小，体积小。

交流输入内置符合安规的保险管。

直流输出内置二极管，可以不增加额外措施实现热插拔。

同类其他没有内置二极管的产品, 用户需要额外在直流屏上增加二极管散热片，接线繁琐。

采用“三相无源功率因数校正电路” ，输入无中线，功率因数可达0.94。

采用隔离自主均流，并机不均流度＜±3%可保证二十台以上模块良好并机。

模块具有RS-485接口，方便接入自动化系统进行通信。

输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模 块自动退出工作，不影响整个系统正常运行；过压保护点: 模块为160V ± 5%。

输出限流保护：每个模块输出电流最大限制为额定输出电流的 1.05倍。

短路保护：采用回缩下垂限流方式，模块电流输出特性如图输出电压拉低到零，限制短路电流在额定输出电流的 15%以下。

技术文件技术文件名称：TH500Q20NZ-TA4-2技术说明书技术文件编号：THJS-2014036-0025版本： 1.0共 11 页(包括封面)石家庄通合电子科技股份有限公司修订记录更改日期版本编制、更改内容拟制人14.10.15 1.0 建立杨国伟目录第一章概述-------------------------------------------------- 4一、前言-------------------------------------------------- 4二、模块主要特点-------------------------------------------- 4三、模块主要功能-------------------------------------------- 4四、技术指标------------------------------------------------ 6第二章模块构成---------------------------------------------- 7一、模块工作原理-------------------------------------------- 7二、模块外观、外形尺寸及模块开孔图---------------------------- 8三、模块接线说明---------------------------------------- 9四、操作说明------------------------------------------------ 9 第三章使用环境---------------------------------------------- 11第一章概述一、前言我公司研制开发的充电场站电源模块，采用世界领先的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高、高可靠等优点。

二、模块主要特点●可适用于三相四线制输入方式。

速腾无线充电模块说明书一、产品简介速腾无线充电模块是一款适用于速腾品牌车辆的无线充电装置，为用户提供了方便快捷的充电体验。

本模块集成了无线充电技术，可实现与速腾车辆的完美对接，确保充电过程的稳定性和安全性。

二、使用方法1.充电位置确认：请确保车辆充电口与无线充电模块的位置匹配，以便正确对接。

2.设备放置：将需要充电的设备（如手机、平板电脑等）放置在充电模块指定的充电区域内，确保设备的线圈与充电模块的发射线圈对齐。

请勿触碰金属部分，以免影响充电效果。

4.充电状态检查：可通过充电模块上的指示灯或显示屏查看充电状态，当充电完成时，指示灯或显示屏会显示充电完成如需了解更多信息，请咨询速腾售后服务部门。

三、注意事项1.请勿将金属物体接触无线充电模块，以免影响充电效果或造成设备损坏。

3.请定期清理无线充电模块表面，保持清洁干燥，避免影响充电效果。

4.如出现异常情况，请立即停止使用，并及时联系速腾售后服务部门。

四、保养与维护1.定期清理无线充电模块表面，确保清洁干燥。

2.如出现异常声音或异味，请立即停止使用，并及时联系速腾售后服务部门进行检修。

3.请勿自行拆卸无线充电模块，以免造成更大的损坏。

五、常见问题及解决方法1.问题：无线充电功能无法正常工作解决方法：请检查充电模块表面是否沾染油污、水渍等；确保设备放置正确；如问题依然存在，请联系速腾售后服务部门。

2.问题：充电速度较慢解决方法：请检查设备是否为原装充电器；确保设备与充电模块之间的距离合适；如问题依然存在，请更换充电器进行测试。

六、版权声明本说明书版权归速腾公司所有，未经许可，禁止复制、摘录、转载或以任何方式使用本说明书。

如有疑问或需要帮助，请联系速腾公司售后服务部门。

本说明书所述内容及所涉及的知识产权归速腾公司所有，未经许可，任何单位及个人不得擅自使用本说明书进行商业活动。

本说明书为速腾公司内部使用手册，仅供内部培训使用。

在使用过程中，如有疑问或发现异常情况，请及时联系速腾售后服务部门。
