手机移动电源(香水充电宝)电路

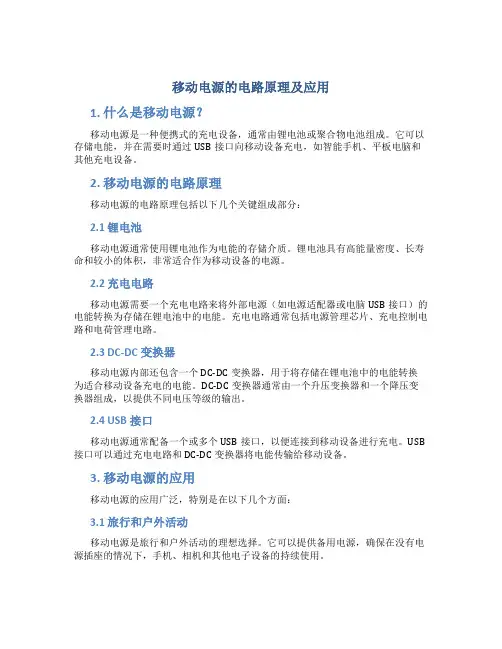

移动电源的电路原理及应用1. 什么是移动电源？移动电源是一种便携式的充电设备，通常由锂电池或聚合物电池组成。

它可以存储电能，并在需要时通过USB接口向移动设备充电，如智能手机、平板电脑和其他充电设备。

2. 移动电源的电路原理移动电源的电路原理包括以下几个关键组成部分：2.1 锂电池移动电源通常使用锂电池作为电能的存储介质。

锂电池具有高能量密度、长寿命和较小的体积，非常适合作为移动设备的电源。

2.2 充电电路移动电源需要一个充电电路来将外部电源（如电源适配器或电脑USB接口）的电能转换为存储在锂电池中的电能。

充电电路通常包括电源管理芯片、充电控制电路和电荷管理电路。

2.3 DC-DC变换器移动电源内部还包含一个DC-DC变换器，用于将存储在锂电池中的电能转换为适合移动设备充电的电能。

DC-DC变换器通常由一个升压变换器和一个降压变换器组成，以提供不同电压等级的输出。

2.4 USB接口移动电源通常配备一个或多个USB接口，以便连接到移动设备进行充电。

USB 接口可以通过充电电路和DC-DC变换器将电能传输给移动设备。

3. 移动电源的应用移动电源的应用广泛，特别是在以下几个方面：3.1 旅行和户外活动移动电源是旅行和户外活动的理想选择。

它可以提供备用电源，确保在没有电源插座的情况下，手机、相机和其他电子设备的持续使用。

3.2 紧急备用电源移动电源可以作为紧急备用电源，用于在断电或其他紧急情况下为手机、通讯设备和照明设备提供电能。

3.3 移动办公对于经常需要在路上工作的人们来说，移动电源可以确保他们的移动设备始终保持充电状态。

这对于销售人员、快递员和外勤工作人员来说尤为重要。

3.4 充电便利性移动电源为用户提供了一种灵活的充电方式。

用户可以在任何地方使用移动电源为自己的设备充电，无需寻找电源插座。

3.5 电力供应不稳定地区在一些电力供应不稳定的地区，移动电源可以作为主要的电源来源。

它可以帮助人们维持基本的电力使用，如照明和通信设备。

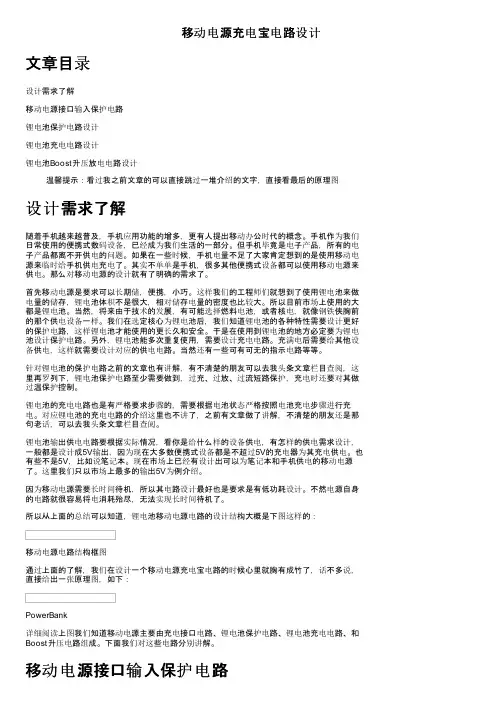

移动电源充电宝电路设计文章目录设计需求了解移动电源接口输入保护电路锂电池保护电路设计锂电池充电电路设计锂电池Boost升压放电电路设计温馨提示：看过我之前文章的可以直接跳过一堆介绍的文字，直接看最后的原理图设计需求了解随着手机越来越普及，手机应用功能的增多，更有人提出移动办公时代的概念。

手机作为我们日常使用的便携式数码设备，已经成为我们生活的一部分。

但手机毕竟是电子产品，所有的电子产品都离不开供电的问题。

如果在一些时候，手机电量不足了大家肯定想到的是使用移动电源来临时给手机供电充电了。

其实不单单是手机，很多其他便携式设备都可以使用移动电源来供电。

那么对移动电源的设计就有了明确的需求了。

首先移动电源是要求可以长期储，便携，小巧。

这样我们的工程师们就想到了使用锂电池来做电量的储存，锂电池体积不是很大，相对储存电量的密度也比较大。

所以目前市场上使用的大都是锂电池。

当然，将来由于技术的发展，有可能选择燃料电池，或者核电，就像钢铁侠胸前的那个供电设备一样。

我们在选定核心为锂电池后，我们知道锂电池的各种特性需要设计更好的保护电路，这样锂电池才能使用的更长久和安全。

于是在使用到锂电池的地方必定要为锂电池设计保护电路。

另外，锂电池能多次重复使用，需要设计充电电路。

充满电后需要给其他设备供电，这样就需要设计对应的供电电路。

当然还有一些可有可无的指示电路等等。

针对锂电池的保护电路之前的文章也有讲解，有不清楚的朋友可以去我头条文章栏目查阅，这里再罗列下，锂电池保护电路至少需要做到，过充、过放、过流短路保护，充电时还要对其做过温保护控制。

锂电池的充电电路也是有严格要求步骤的，需要根据电池状态严格按照电池充电步骤进行充电。

对应锂电池的充电电路的介绍这里也不讲了，之前有文章做了讲解，不清楚的朋友还是那句老话，可以去我头条文章栏目查阅。

锂电池输出供电电路要根据实际情况，看你是给什么样的设备供电，有怎样的供电需求设计，一般都是设计成5V输出，因为现在大多数便携式设备都是不超过5V的充电器为其充电供电。

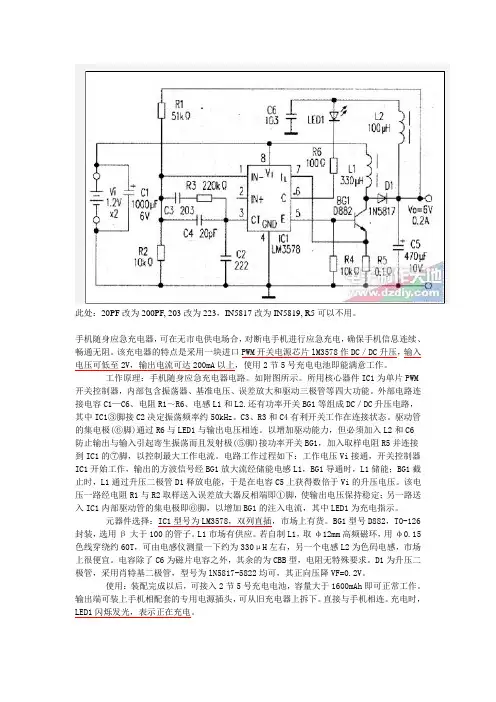

此处：20PF改为200PF, 203改为223，IN5817改为IN5819, R5可以不用。

手机随身应急充电器，可在无市电供电场合，对断电手机进行应急充电，确保手机信息连续、畅通无阻。

该充电器的特点是采用一块进口PWM开关电源芯片lM3578作DC／DC升压，输入电压可低至2V，输出电流可达200mA以上，使用2节5号充电电池即能满意工作。

工作原理：手机随身应急充电器电路。

如附图所示。

所用核心器件IC1为单片PWM开关控制器，内部包含振荡器、基准电压、误差放大和驱动三极管等四大功能。

外部电路连接电容C1—C6、电阻R1～R6、电感L1和L2.还有功率开关BG1等组成DC／DC升压电路，其中IC1③脚接C2决定振荡频率约50kHz。

C3、R3和C4有利开关工作在连接状态。

驱动管的集电极(⑥脚)通过R6与LED1与输出电压相连。

以增加驱动能力，但必须加入L2和C6防止输出与输入引起寄生振荡而且发射极(⑤脚)接功率开关BG1，加入取样电阻R5并连接到IC1的⑦脚，以控制最大工作电流。

电路工作过程如下：工作电压Vi接通，开关控制器IC1开始工作，输出的方波信号经BG1放大流经储能电感L1，BG1导通时，L1储能；BG1截止时，L1通过升压二极管D1释放电能，于是在电容C5上获得数倍于Vi的升压电压。

该电压一路经电阻R1与R2取样送入误差放大器反相端即①脚，使输出电压保持稳定；另一路送入IC1内部驱动管的集电极即⑥脚，以增加BG1的注入电流，其中LED1为充电指示。

元器件选择：IC1型号为LM3578，双列直插，市场上有货。

BG1型号D882，TO-126封装，选用β大于100的管子。

L1市场有供应。

若自制L1，取φ12mm高频磁环，用φ0.15色线穿绕约60T，可由电感仪测量一下约为330μH左右，另一个电感L2为色码电感，市场上很便宜。

电容除了C6为磁片电容之外，其余的为CBB型，电阻无特殊要求。

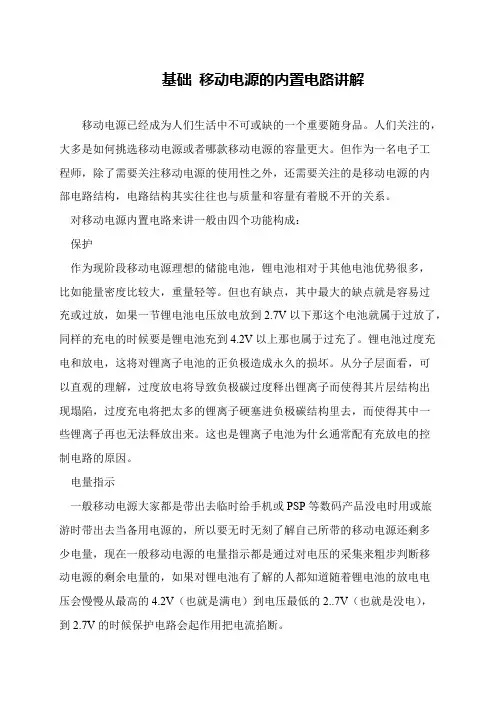

基础移动电源的内置电路讲解
移动电源已经成为人们生活中不可或缺的一个重要随身品。

人们关注的，大多是如何挑选移动电源或者哪款移动电源的容量更大。

但作为一名电子工
程师，除了需要关注移动电源的使用性之外，还需要关注的是移动电源的内
部电路结构，电路结构其实往往也与质量和容量有着脱不开的关系。

 对移动电源内置电路来讲一般由四个功能构成：
 保护
 作为现阶段移动电源理想的储能电池，锂电池相对于其他电池优势很多，
比如能量密度比较大，重量轻等。

但也有缺点，其中最大的缺点就是容易过
充或过放，如果一节锂电池电压放电放到2.7V以下那这个电池就属于过放了，同样的充电的时候要是锂电池充到4.2V以上那也属于过充了。

锂电池过度充电和放电，这将对锂离子电池的正负极造成永久的损坏。

从分子层面看，可
以直观的理解，过度放电将导致负极碳过度释出锂离子而使得其片层结构出
现塌陷，过度充电将把太多的锂离子硬塞进负极碳结构里去，而使得其中一
些锂离子再也无法释放出来。

这也是锂离子电池为什幺通常配有充放电的控
制电路的原因。

 电量指示
 一般移动电源大家都是带出去临时给手机或PSP等数码产品没电时用或旅
游时带出去当备用电源的，所以要无时无刻了解自己所带的移动电源还剩多
少电量，现在一般移动电源的电量指示都是通过对电压的采集来粗步判断移
动电源的剩余电量的，如果对锂电池有了解的人都知道随着锂电池的放电电
压会慢慢从最高的4.2V（也就是满电）到电压最低的2..7V（也就是没电），
到2.7V的时候保护电路会起作用把电流掐断。

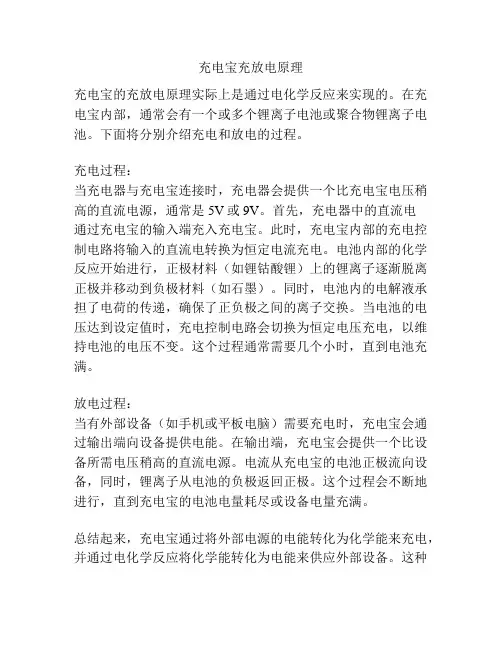

充电宝充放电原理
充电宝的充放电原理实际上是通过电化学反应来实现的。

在充电宝内部，通常会有一个或多个锂离子电池或聚合物锂离子电池。

下面将分别介绍充电和放电的过程。

充电过程：
当充电器与充电宝连接时，充电器会提供一个比充电宝电压稍高的直流电源，通常是5V或9V。

首先，充电器中的直流电
通过充电宝的输入端充入充电宝。

此时，充电宝内部的充电控制电路将输入的直流电转换为恒定电流充电。

电池内部的化学反应开始进行，正极材料（如锂钴酸锂）上的锂离子逐渐脱离正极并移动到负极材料（如石墨）。

同时，电池内的电解液承担了电荷的传递，确保了正负极之间的离子交换。

当电池的电压达到设定值时，充电控制电路会切换为恒定电压充电，以维持电池的电压不变。

这个过程通常需要几个小时，直到电池充满。

放电过程：
当有外部设备（如手机或平板电脑）需要充电时，充电宝会通过输出端向设备提供电能。

在输出端，充电宝会提供一个比设备所需电压稍高的直流电源。

电流从充电宝的电池正极流向设备，同时，锂离子从电池的负极返回正极。

这个过程会不断地进行，直到充电宝的电池电量耗尽或设备电量充满。

总结起来，充电宝通过将外部电源的电能转化为化学能来充电，并通过电化学反应将化学能转化为电能来供应外部设备。

这种
充放电原理使得充电宝成为了一个便携式的充电设备，为人们在移动环境下提供了便利。

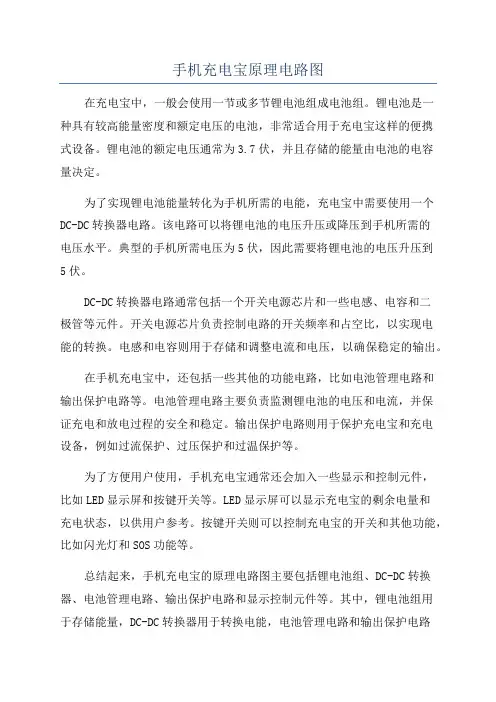

手机充电宝原理电路图在充电宝中，一般会使用一节或多节锂电池组成电池组。

锂电池是一种具有较高能量密度和额定电压的电池，非常适合用于充电宝这样的便携式设备。

锂电池的额定电压通常为3.7伏，并且存储的能量由电池的电容量决定。

为了实现锂电池能量转化为手机所需的电能，充电宝中需要使用一个DC-DC转换器电路。

该电路可以将锂电池的电压升压或降压到手机所需的电压水平。

典型的手机所需电压为5伏，因此需要将锂电池的电压升压到5伏。

DC-DC转换器电路通常包括一个开关电源芯片和一些电感、电容和二极管等元件。

开关电源芯片负责控制电路的开关频率和占空比，以实现电能的转换。

电感和电容则用于存储和调整电流和电压，以确保稳定的输出。

在手机充电宝中，还包括一些其他的功能电路，比如电池管理电路和输出保护电路等。

电池管理电路主要负责监测锂电池的电压和电流，并保证充电和放电过程的安全和稳定。

输出保护电路则用于保护充电宝和充电设备，例如过流保护、过压保护和过温保护等。

为了方便用户使用，手机充电宝通常还会加入一些显示和控制元件，比如LED显示屏和按键开关等。

LED显示屏可以显示充电宝的剩余电量和充电状态，以供用户参考。

按键开关则可以控制充电宝的开关和其他功能，比如闪光灯和SOS功能等。

总结起来，手机充电宝的原理电路图主要包括锂电池组、DC-DC转换器、电池管理电路、输出保护电路和显示控制元件等。

其中，锂电池组用于存储能量，DC-DC转换器用于转换电能，电池管理电路和输出保护电路用于保证安全和稳定，显示控制元件用于方便用户使用。

整个电路通过合理的设计和控制，可以实现手机充电宝对手机等设备的高效充电。

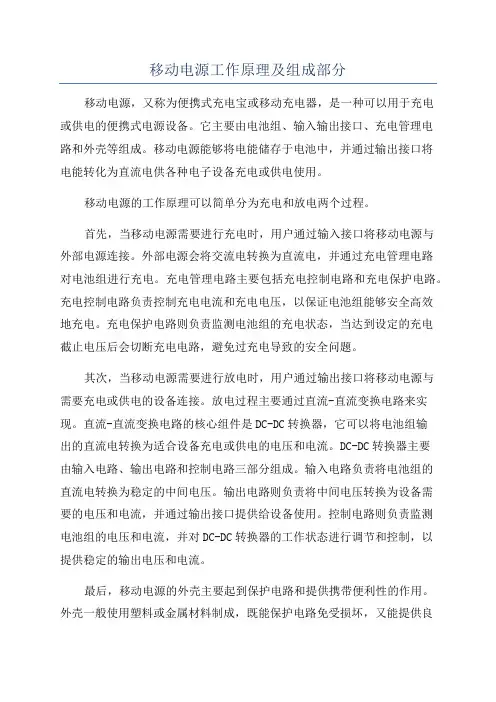

移动电源工作原理及组成部分移动电源，又称为便携式充电宝或移动充电器，是一种可以用于充电或供电的便携式电源设备。

它主要由电池组、输入输出接口、充电管理电路和外壳等组成。

移动电源能够将电能储存于电池中，并通过输出接口将电能转化为直流电供各种电子设备充电或供电使用。

移动电源的工作原理可以简单分为充电和放电两个过程。

首先，当移动电源需要进行充电时，用户通过输入接口将移动电源与外部电源连接。

外部电源会将交流电转换为直流电，并通过充电管理电路对电池组进行充电。

充电管理电路主要包括充电控制电路和充电保护电路。

充电控制电路负责控制充电电流和充电电压，以保证电池组能够安全高效地充电。

充电保护电路则负责监测电池组的充电状态，当达到设定的充电截止电压后会切断充电电路，避免过充电导致的安全问题。

其次，当移动电源需要进行放电时，用户通过输出接口将移动电源与需要充电或供电的设备连接。

放电过程主要通过直流-直流变换电路来实现。

直流-直流变换电路的核心组件是DC-DC转换器，它可以将电池组输出的直流电转换为适合设备充电或供电的电压和电流。

DC-DC转换器主要由输入电路、输出电路和控制电路三部分组成。

输入电路负责将电池组的直流电转换为稳定的中间电压。

输出电路则负责将中间电压转换为设备需要的电压和电流，并通过输出接口提供给设备使用。

控制电路则负责监测电池组的电压和电流，并对DC-DC转换器的工作状态进行调节和控制，以提供稳定的输出电压和电流。

最后，移动电源的外壳主要起到保护电路和提供携带便利性的作用。

外壳一般使用塑料或金属材料制成，既能保护电路免受损坏，又能提供良好的外部触感和美观的外观设计。

同时，外壳还会设计一些指示灯和按钮，用于显示电池剩余容量和开关机等操作。

总之，移动电源主要由电池组、输入输出接口、充电管理电路和外壳等组成。

其工作原理主要包括充电和放电两个过程，通过输入接口将电能储存于电池中，然后通过输出接口将电能转化为直流电供各种电子设备充电或供电使用。

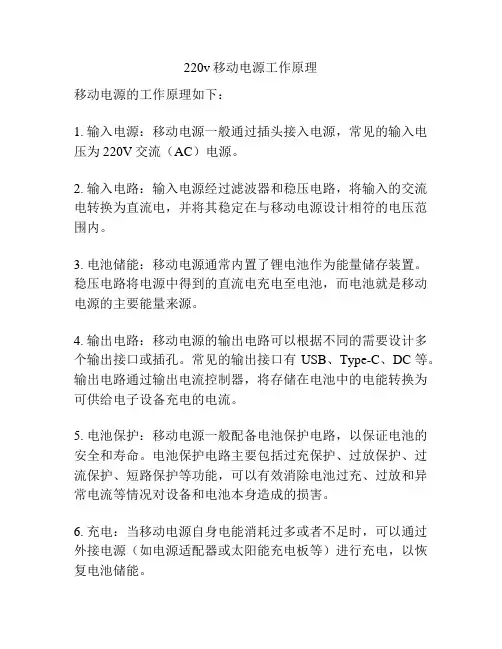

220v移动电源工作原理
移动电源的工作原理如下：
1. 输入电源：移动电源一般通过插头接入电源，常见的输入电压为220V交流（AC）电源。

2. 输入电路：输入电源经过滤波器和稳压电路，将输入的交流电转换为直流电，并将其稳定在与移动电源设计相符的电压范围内。

3. 电池储能：移动电源通常内置了锂电池作为能量储存装置。

稳压电路将电源中得到的直流电充电至电池，而电池就是移动电源的主要能量来源。

4. 输出电路：移动电源的输出电路可以根据不同的需要设计多个输出接口或插孔。

常见的输出接口有USB、Type-C、DC等。

输出电路通过输出电流控制器，将存储在电池中的电能转换为可供给电子设备充电的电流。

5. 电池保护：移动电源一般配备电池保护电路，以保证电池的安全和寿命。

电池保护电路主要包括过充保护、过放保护、过流保护、短路保护等功能，可以有效消除电池过充、过放和异常电流等情况对设备和电池本身造成的损害。

6. 充电：当移动电源自身电能消耗过多或者不足时，可以通过外接电源（如电源适配器或太阳能充电板等）进行充电，以恢复电池储能。

通过上述工作原理，移动电源可以将来自长时间不便利电源供应的环境，如户外活动、旅行等，提供便携的电源供给，充电电子设备如手机、平板电脑和其他USB充电设备。

沈阳航空航天大学课程设计（说明书）简易手机移动电源控制电路设计班级/ 学号学生姓名指导教师沈阳航空航天大学课程设计任务书课程名称电子技术课程综合设计课程设计题目简易手机移动电源控制电路设计课程设计的内容及要求：一、设计说明与技术指标简易手机移动电源控制电路设计，技术指标如下：①电路能够对3.3V锂离子电池进行充电；②输出电压为5V；③充电时充电指示灯亮；④用4个发光二极管显示电量。

二、设计要求1．在选择器件时，应考虑成本。

2．根据技术指标，通过分析计算确定电路和元器件参数。

3．画出电路原理图（元器件标准化，电路图规范化）。

三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。

2．进行实验数据处理和分析。

四、推荐参考资料1. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年五、按照要求撰写课程设计报告成绩指导教师日期一、概述移动电源，也叫“外挂电池”、“外置电池”、“后备电池”、“数码充电伴侣”、“充电宝”。

手机移动电源是一种集供电和充电功能于一体的便携式充电装置的电能存储器，可以给手机等数码设备随时随地充电或待机供电。

一般由聚合物锂离子电芯作为储电载体。

区别于产品内部配置的电池，也叫e电源，外挂电池。

一般配备多种电源转接头，通常具有大容量、多用途、体积小、寿命长和安全可靠等特点，是可随时随地为普通功能手机、PDA、GPS导航仪、PSP、DV、USBXI和智能手机等多种数码产品供电或待机充电的功能产品。

容量一般为5000-8000mAh。

“移动电源”这个概念是随着数码产品的普及和快速增长而发展起来的，其定义就是：方便易携带的随身电源。

针对数码产品功能日益多样化，使用更加频繁，与我们日常生活的关联也越来越密切，如何提高数码产品的使用时间、方便人们的生活、及时补充电量、发挥其最大功用的重要性就更加刻不容缓。

而移动电源，就是针对并解决这一问题的最佳方案，随身携带一个移动电源，就可以随时随地为多种数码产品充电。

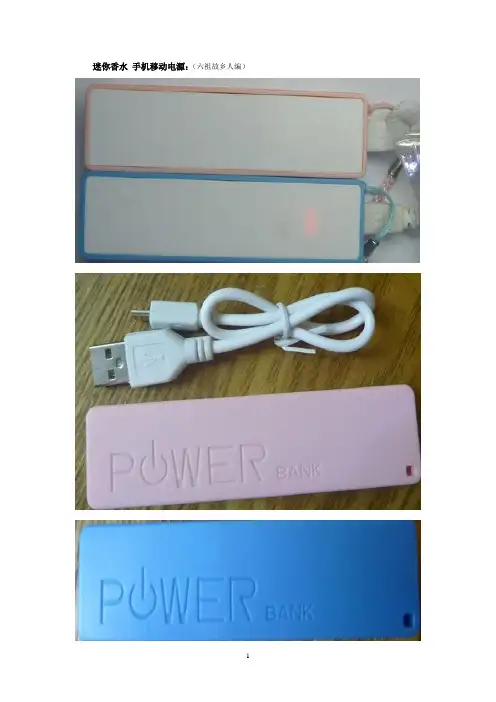

迷你香水手机移动电源：（六祖故乡人编）元件：二极管SS24：（40V 2A 肖特基）；集成电路：FM6316CE（电源管理IC、移动电源专用管理IC）：：一、概述FM6316CE是一款应用于移动电源，集成了锂电池充电管理，DC-DC升压限流，及负载检测功能于一体的便携式电源管理IC。

FM6316CE集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，并含有充电过程及充电结束状态指示灯；系统在充电状态下会关闭输出放电路径；当外部输入电源去掉时，FM6316CE由电池向外部设备供电，若没有检测到外部设备的接入，则系统进入待机状态，整个系统待机电流为16uA。

恒流充电电流通过外加电阻编程。

FM6316CE具有多重保护设计，包括负载过流保护，充电时防倒灌保护，短路保护，软启动保护，过温及欠压保护等。

二、特点 外围电路简单； 内置充电转灯功能； 空载检测关断功能； 待机电流16uA； 涓流/恒流/恒压三段式充电； IC升压效率高达90%； 负载过流及短路保护； 恒流充电电流值可外部编程； 封装形式： ESOP-8。

三、产品应用 移动电源； IPAD及其他数码设备备用电源。

四、内部框图：六、引脚图及引脚说明（六祖故乡人编）推荐工作条件：输入电压：3V~5.5V环境温度：-20℃~85℃正常工作参数（除非特别说明，否则Vcc=5V，VBA T=3.8V，T=25℃）（六祖故乡人编）八、外围器件的选择电感的选择在给定输入电压Vin和输出电压V out，时钟频率一定的情况下，电流纹波随电感的值增大而减小，电感值较大的电感可以减小电流纹波，对于1A升压的系统，推荐使用4.7uH的电感。

电容的选择电池两端需要接一个电容，容值大于等于10uF。

PROG引脚电阻选择PROG引脚可设置恒流充电电流和进行充电电流监测。

从PROG 引脚连接一个外部电阻到地端可以对充电电流进行编程。

在预充电阶段，此管脚的电压被调制在0.1V；在恒流充电阶段，此管脚的电压被固定在1V。

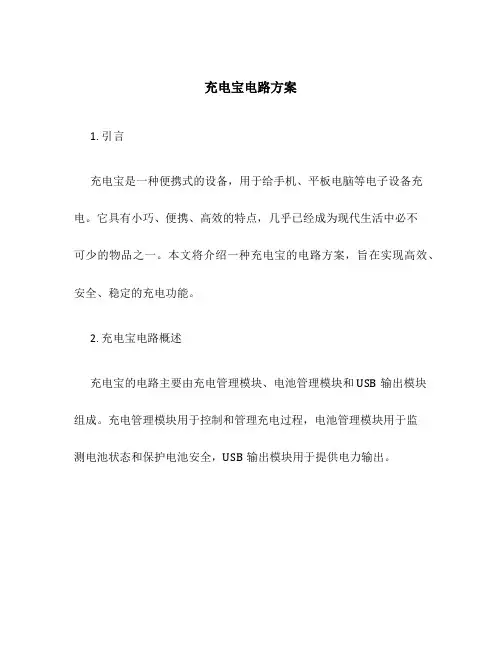

充电宝电路方案1. 引言充电宝是一种便携式的设备，用于给手机、平板电脑等电子设备充电。

它具有小巧、便携、高效的特点，几乎已经成为现代生活中必不可少的物品之一。

本文将介绍一种充电宝的电路方案，旨在实现高效、安全、稳定的充电功能。

2. 充电宝电路概述充电宝的电路主要由充电管理模块、电池管理模块和USB输出模块组成。

充电管理模块用于控制和管理充电过程，电池管理模块用于监测电池状态和保护电池安全，USB输出模块用于提供电力输出。

充电管理模块是充电宝的核心部件，它负责控制充电电流和充电电压。

以下是充电管理模块的主要功能：3.1. 充电控制充电管理模块通过控制充电电流大小和充电电压稳定性，确保充电过程中充电宝和被充电设备的安全。

可以使用恒流充电方式或恒压充电方式，具体根据被充电设备的要求进行设置。

3.2. 充电状态监测充电管理模块可以监测被充电设备的充电状态，包括电池电量、充电电流和充电电压等参数。

通过监测这些参数，可以准确估计充电进度和充电时间，提高用户体验。

电池管理模块负责监控电池的状态和保护电池安全。

以下是电池管理模块的主要功能：4.1. 电池状态监测电池管理模块可以实时监测电池的电量和电压，以保证电池处于安全工作状态。

当电池电量过低或电压异常时，电池管理模块会发出警报并停止充电，以防止电池过充或过放，从而延长电池寿命。

4.2. 电池保护电池管理模块还可以通过短路保护、过流保护、过压保护和过温保护等功能，保护电池免受损坏。

当检测到电池电路异常时，电池管理模块会自动切断电池与充电电路之间的连接，并发出警报，确保充电宝和被充电设备的安全。

5. USB输出模块USB输出模块负责提供电力输出，以便给手机、平板电脑等电子设备充电。

以下是USB输出模块的主要功能：5.1. USB接口标准支持USB输出模块需要支持USB接口标准，以便与各种充电设备兼容。

通常，可以支持USB 2.0或USB 3.0接口标准，并提供合适的电流和电压输出。

移动电源系统电路的设计与原理分析市面上移动电源中常使用2个电感，其中充电电路中，充电过程需要一个电感，Boost 电路放电过程中也需要一个电感。

充电电路的工作过程是通过5V的交流适配器给移动电源内部的锂电池充电；而Boost电路工作过程是将移动电源内部锂电池升压到5V进行输出，从而给移动设备供电。

但在移动电源实际工作中这两种电路通常情况不需要同时工作，也就是工作中两个电感只有一个电感处于工作状态，两个环路只需要一个工作。

芯片工作原理MT2011是一款高效率大电流单串联锂电池充电控制器。

它支持4.5V~6.5V输入电压，输出电压可以跟随锂电池电压，最大2A的充电电流，使用了高效率的同步整流结构，适合应用于便携式充电设备和移动电源充电。

整合电流采样电阻、高精度的电流与电压管理电路、满电自动停止充电。

MT2011工作频率为1.5MHz，使用同步整流结构，效率高达93%.带有充电电流软启动、防反相电流二极管、充电电流采样等功能，并带有完善的输出短路保护和过温保护功能。

使设备稳定性更高，单电感移动电源电路如图所示：（a）充电芯片外围电路（b）升压芯片外围电路（c）单片机外围电路图1.电路中芯片工作电路MT5036是来颉科技设计的一款95%高效的800KHz同步升压转换器，它为单节锂电池或多节锂电池组并联提供了良好的供电解决方案。

转换器通过设置芯片外部FB分压电阻或使用内部FB分压电阻来获得一个稳定输出电压。

芯片转换效率非常高，能提供足够的负载电流，当供电电压下降到3V时，仍能在输出电压为5V时，输出3A的负载电流，电感中的峰值电流被限制在6.6A.MT5036工作频率可达800KHz，这使得电感和输出电容都可以不用太大，并且带有轻载PSM功能，可以保证芯片在全负载范围内保持较高的转换效率。

拥有60uA 的静态电流，可以大大提高锂电池的寿命，带有低EMI工作模式，断续工作时，可以有效减少振铃，转换器可以避免电池过放电，在关断时负载可以完全与电池断开。
