MAGNETROL浮球液位开关检修规程

浮球液位计开关安全操作及保养规程浮球液位计开关是一种用于液体介质液位检测的装置，主要由浮球、传输杆、电器和管路等组成。

浮球主要起到液位探测作用，当液位升高时，浮球也跟着升高，当液位下降时，浮球也跟着下降，通过与传输杆的作用，传达给电器进行信号输出，实现对液位状态的监测和控制。

本文将为您介绍浮球液位计开关的安全操作和保养规程。

安全操作规程安全操作是使用浮球液位计开关的前提，也是保障人身安全和设备正常运行的必要条件，遵守安全操作规程可以降低安全事故的发生率。

下面列出几条浮球液位计开关的安全操作规程：1.操作人员应熟悉浮球液位计开关的结构、性能和使用方法，并严格按照使用说明书进行操作，切勿随意拆卸、改装和修理。

2.操作人员应经过专门培训和考核，取得相关资格证书后才能进行操作，未获得资格证书的人员不得操作。

3.在进行操作前，应仔细检查浮球液位计开关是否完好，包括液位计、电气设备和管路等，如发现故障或异常情况需要及时报修或更换。

4.严禁对浮球液位计开关进行过载或误操作，如人为将设备超负荷使用或长时间振击、冲击等，会导致设备损坏、电气设备故障或人身安全事故。

5.操作人员应佩戴个人防护装备，在作业过程中务必遵守劳动安全和环保要求，保持清洁卫生。

保养规程保养是保障浮球液位计开关长期稳定运行和减少维修成本的关键。

有效的保养能够延长浮球液位计开关的使用寿命，提高设备可靠性和安全性。

下面列出几条浮球液位计开关的保养规程：1.定期对浮球液位计开关进行清洁，去除沉积物和污垢，避免日积月累引起设备磨损和氧化。

2.定期检查浮球液位计开关的电气部件和线路是否破损或老化，及时更换或修理。

3.对传输杆、液位管道和阀门等部位进行检查和维护，确保运行畅通。

4.定期对液位计和管道进行校验，检查运行是否正常，并进行记录和备份。

5.操作人员应学习设备手册和操作流程，定期进行设备维护计划的审核和总结，不断完善保养措施。

总结浮球液位计开关作为一种重要的工业自动化设备，在工业生产中有着广泛的应用。

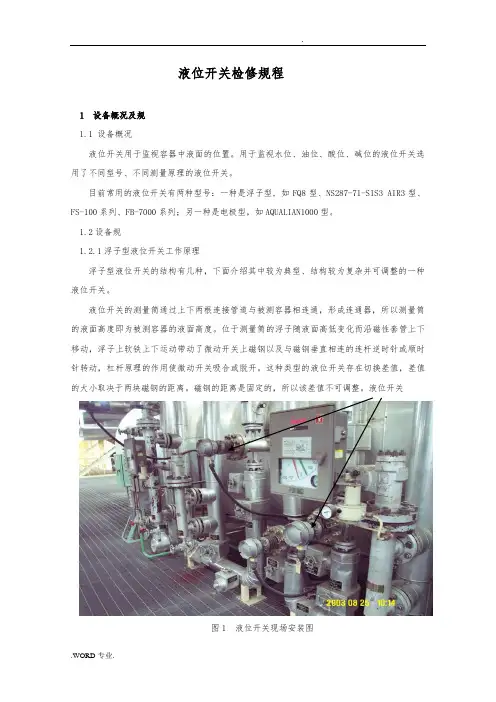

液位开关检修规程1 设备概况及规1.1 设备概况液位开关用于监视容器中液面的位置。

用于监视水位、油位、酸位、碱位的液位开关选用了不同型号、不同测量原理的液位开关。

目前常用的液位开关有两种型号：一种是浮子型, 如FQ8型、NS287-71-SIS3 AIR3型、FS-100系列、FB-7000系列；另一种是电极型，如AQUALIAN1000型。

1.2设备规1.2.1浮子型液位开关工作原理浮子型液位开关的结构有几种，下面介绍其中较为典型、结构较为复杂并可调整的一种液位开关。

液位开关的测量筒通过上下两根连接管道与被测容器相连通，形成连通器，所以测量筒的液面高度即为被测容器的液面高度。

位于测量筒的浮子随液面高低变化而沿磁性套管上下移动，浮子上软铁上下运动带动了微动开关上磁钢以及与磁钢垂直相连的连杆逆时针或顺时针转动，杠杆原理的作用使微动开关吸合或脱开。

这种类型的液位开关存在切换差值，差值的大小取决于两块磁钢的距离。

磁钢的距离是固定的，所以该差值不可调整。

液位开关图1 液位开关现场安装图杠杆机构在壳体上的上下位置是可以调整的，上下位置的调整也就是改变了液位开关的定值，所以液位开关的设定值在一定围可调。

但由于液位开关的安装是固定的，设定值基本上不用调整，如果调整也只是调整开关动作的灵敏度。

主机、小机润滑油箱/液力油箱的油位开关安装于油箱的顶部，液位开关的浮子直接浸入被测液体中，所以这种类型液位开关只能进行一般性的检查而不用进行校验。

用于测量污水坑、污油坑液位的液位开关是另一种浮子型液位开关，浮子部安装了常开或常闭开关，浮子与一绳子相连，绳子的一端是固定的，通过调整与浮子相连的绳子的长度就可以改变液位开关的定值。

1.2.2电极型液位开关工作原理电极型液位开关是利用被测液体的电导性来测量液位的，所以只适合于导电度较高的液体。

当被测液体的液位变化时引起安装于不同高度的电极相应的控制线圈得电或失电，从而驱动开关吸合或断开。

浮球开关安装调试及日常维护检修
一、线缆式浮球开关的安装注意事项
1.安装时必须保证液位开关为垂直安装，与容器或水池的垂直中心线不超过3°。

2.因浮球开关主要用于排污泵坑排污泵的自启停，安装时选定液位开关的动作位置，并充分考虑浮球开关动作的死区。

3.安装时充分考虑现场排污泵的数量，如有两台排污泵则要安装两套浮球开关。

4.安装时可根据实际需要制作一个定位支撑装置，并将支撑装置牢固固定，顶部焊接浮球开关的接线盒。

5.安装结束后，联系电气人员将浮球开关的触点接入相关排污泵的控制回路中，并进行试验。

6.花线为公共线，兰线为常闭线，咖啡线为常开线，可根据实际情况进行使用。

二、检修及日常维护
1、故障处理
如现场在进行定期试验时发现无法进行泵的联锁启动，则按照以下方法进行处理：
1）检查接线是否牢固。

2）使用万用表测量常开点与常闭点是否正常，翻转浮球开关常开点是否变为常闭点或常闭点是否变为常开点。

如动作不正常，则证明相关触点被击穿。

3）将浮球开关拆下，检查电缆是否破损，是否存在接地现象。

4）排查1、2条后，则证明浮球开关故障，因此浮球开关的特殊性，无法进行维修，必须将此浮球开关进行更换。

5）如检查上述均未出现任何问题，则联系电气人员检查其控制回路。

2、日常维护
1)外壳、外露部件表面应光洁完好，不得有变形，标志牌应清楚。

2)紧固件应牢固可靠，不得有松动、脱落等现象
3)接线牢固，固定接线螺栓弹簧垫齐全。

4)电缆金属套管完好，长度合适，固定牢固。

4.2浮子式液位计检修规程4.2.1概述我厂一期工程很多容器的液位开关用的是美国Magnetrol公司的浮子式液位开关，它适用于在比较干净的液体中测量液位。

当液位到达高、低极限位置时，控制器输出触点开关信号，实现液位报警、泵的启停或阀门的开关。

4.2.1.1 组成我厂用到的液位开关有两种类型，一种触点是干节点，令一种是水银开关，但它们的工作原理是一样的。

下面以水银开关为例，进行介绍。

控制器由浮球组件和转换机构两部分组成。

如下图。

浮球组件包括浮球(Float)、吸引套管（Attaction Sleeve）和非磁性的外罩管（Non-magnetic Enclosing Tube）。

转换机构包括支点（Pivot）、水银转动开关（Pivoted Switch）、返回弹簧（Return Spring）和永久磁铁（Permanent Magnet）。

4.2.1.2 工作原理在浮球连杆的顶端固定着有磁性的吸引套管，当被测液位下降时，浮球随之向下移动，其连杆端部的磁钢也随之向下移动，当移动出永久磁铁的范围时，磁力作用消失，弹簧的作用力使永久磁铁弹起，水银开关左边的触点接通。

同理，当被测液位上升时，浮球随之向上移动，其连杆端部的磁钢也随之向上移动，当移进永久磁铁的范围时，永久磁铁和吸引套管相吸，使水银开关右边的触点接通。

当触点接通，输出开关信号，用以实现报警或自动控制。

图4.2-1 浮子式液位计组成及工作原理图非磁性的外罩管管使得转换机构与浮球间无机械联系，与被测液体完全隔离，不至于因为介质中的杂质阻碍转换机构的动作动作，因此，动作灵活，工作可靠，使用寿命长。

4.2.2 设备规范4.2.2.1 规格型号：Model No. B73-1B30-BNPINPUT:120VAC,50/60HzOUTPUT：15AMPSAMB TEMP: -40-160FMAX Pressure ：300PsiG@100F4.2.2.2 规格型号：Model No. B40-5C20-3NBINPUT:120VAC,50/60HzOUTPUT：15AMPSAMB TEMP: -40-160FMAX Pressure ：300PsiG@100F4.2.3 检修周期随机组的大、小修检修。

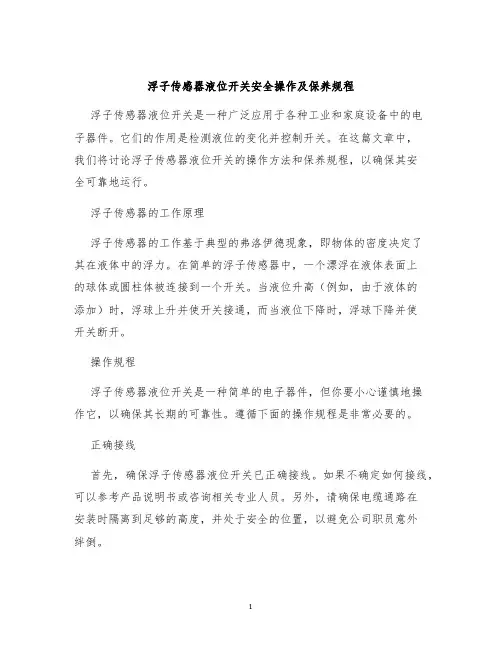

浮子传感器液位开关安全操作及保养规程浮子传感器液位开关是一种广泛应用于各种工业和家庭设备中的电子器件。

它们的作用是检测液位的变化并控制开关。

在这篇文章中，我们将讨论浮子传感器液位开关的操作方法和保养规程，以确保其安全可靠地运行。

浮子传感器的工作原理浮子传感器的工作基于典型的弗洛伊德现象，即物体的密度决定了其在液体中的浮力。

在简单的浮子传感器中，一个漂浮在液体表面上的球体或圆柱体被连接到一个开关。

当液位升高（例如，由于液体的添加）时，浮球上升并使开关接通，而当液位下降时，浮球下降并使开关断开。

操作规程浮子传感器液位开关是一种简单的电子器件，但你要小心谨慎地操作它，以确保其长期的可靠性。

遵循下面的操作规程是非常必要的。

正确接线首先，确保浮子传感器液位开关已正确接线。

如果不确定如何接线，可以参考产品说明书或咨询相关专业人员。

另外，请确保电缆通路在安装时隔离到足够的高度，并处于安全的位置，以避免公司职员意外绊倒。

安全操作在处理液体和操作浮子传感器液位开关时，请始终遵循安全规定。

务必戴上防护手套和护目镜，以避免因液体溅入眼睛或手部受伤等危险发生。

防止泄漏在使用浮子传感器液位开关时，要确保不会发生泄漏。

液体泄漏将会对地面和大气造成污染，同时可能会引起火灾或爆炸。

防止泄漏的关键是在安装和使用产品时严格遵循现行的安全操作指南。

保持清洁经常清洗和保养浮子传感器液位开关也是很重要的。

应定期清除和检查连线和机械装置的连接处是否有破损、裂缝或离位，需要将清洁剂喷洒在浮球、配重、护套、电线等组成部分上，以减少腐蚀和生锈初始阶段对其造成的影响，并做到定期更换清洁剂。

保养规程为确保浮子传感器液位开关的正常运行，建议制定一个保养计划。

下面是一些保养规程：监测传感器的输出信号在正常操作中，持续监测浮子传感器液位开关的输出信号。

出现异常情况，应立即检查并定位问题，以便采取合适的措施进行修理。

定期检查设备每年至少检查一次浮子传感器的所有部件，特别是浮球、机械装置和电子接线部分。

Magnetrol浮筒校验作业指导书作业指导书Magnetrol浮筒校验作业指导书一、引言浮筒是一种常用的液位测量仪表，广泛应用于工业领域。

为了保证浮筒的准确性和可靠性，需要进行定期的校验作业。

本作业指导书旨在提供Magnetrol浮筒校验作业的详细步骤和注意事项。

二、校验设备和工具准备1. 校验仪表：准备一台精确可靠的液位校验仪表。

2. 校验液体：根据需要校验的液位范围，选择合适的校验液体。

3. 校验工具：包括尺子、卷尺、温度计等。

三、校验前的准备工作1. 确认校验对象：确定需要校验的Magnetrol浮筒型号和规格。

2. 校验前检查：检查浮筒是否有损坏或松动的部件，如有需要及时修复或更换。

3. 清洁浮筒：将浮筒表面的污垢清洗干净，确保校验的准确性。

四、校验步骤1. 安装浮筒：按照Magnetrol浮筒的安装要求，正确安装浮筒到被测液位容器上。

2. 校验仪表连接：将校验仪表与浮筒的信号线连接，确保连接牢固可靠。

3. 校验液体注入：将校验液体缓慢注入液位容器中，同时观察校验仪表的读数。

4. 校验液位记录：根据校验液体的注入情况和校验仪表的读数，记录下不同液位对应的校验数值。

5. 校验数值比对：将校验数值与浮筒的标定数值进行比对，判断浮筒的准确性。

6. 校验结果判定：根据校验数值的比对结果，判定浮筒是否符合要求。

7. 校验报告撰写：根据校验结果，撰写详细的校验报告，包括校验日期、校验人员、校验仪表型号、校验液体信息等。

五、注意事项1. 安全第一：在进行校验作业时，要注意安全操作，避免发生意外事故。

2. 操作规范：按照Magnetrol浮筒的操作规范进行校验，确保校验结果的准确性。

3. 校验环境：校验时要保持环境的稳定，避免外界因素对校验结果的影响。

4. 校验周期：根据浮筒的使用情况和要求，制定合理的校验周期，定期进行校验作业。

5. 维护保养：校验后，及时对浮筒进行维护保养，确保其长期稳定的工作性能。

浮筒液位计维护与检修规程9. 1主题内容与适用范围9.1.1主题内容本规程规定了浮筒液位计检修周期和内容、投运与验收、维护与故障处理。

9.1.2适用范围本规程适用于我公司化工装置中在线使用的FIE1DVUE°R D1C-3000型扭力管式浮筒液位计和MAGNETRO1O R E3型位移式浮筒液位计的维护与检修（以下简称仪表）,其他同类型仪表亦可参照使用。

9.2基本工作原理9.2.1构成及功能D扭力管式浮筒液位计是由浮筒室（内浮筒没有浮筒室）、浮筒、扭力管系统以及电子测量系统等共同组成。

2）位移式浮筒液位计由五个基本部分组成：浮筒室（内浮筒没有浮筒室）、浮筒、弹簧、磁钢室和指示器。

3）这两中浮筒在结构上最大的区别就是：浮力测量部分。

9.2.2基本工作原理D扭力管式浮筒液位计的基本工作原理：浮筒通常浸没在浮筒室内的液体中，和扭力管系统刚性连接，扭力管系统所承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力共同作用下的扭力管会扭转一定角度。

浮筒室内液体的位置、密度或者界位高低的变化会引起浸没在液体中的浮筒受到的浮力变化，进而使得扭管转角也随之变化。

这种变化被传递到和扭力管刚性连接的传感器，使得传感器输出电压变化，进而被电子部件放大并且转换为电流输出。

智能浮筒液位计的变送器采用的是微控制器和相关的电子线路测量过程变量，具备电流输出，驱动1CD显示以及提供HART 通信能力。

2）位移式浮筒液位计的基本工作原理：浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用O当这三个力达到平衡时，浮筒就静止在某一位置。

当液位发生变化时,浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。

弹簧的伸缩使其与刚性连接的磁钢产生位移O这样，通过指示器内磁感应元件和传动装置使其指示出液位。

3）其实这两种浮筒的测量原理基本相同，唯一的区别就是：浮力的测量方法不同。

9.3主要技术指标9.4.1主要技术性能及规格检测方法：扭矩管式；测量范围：最小量程：。

Magnetrol浮筒校验作业指导书作业指导书标题：Magnetrol浮筒校验作业指导书引言概述：Magnetrol浮筒是一种常用的液位测量仪器，为了确保其正常运行和准确测量，定期的校验是必不可少的。

本文将详细介绍Magnetrol浮筒的校验作业指导书，帮助操作人员正确进行校验作业。

一、准备工作1.1 确认校验仪器和工具：在进行Magnetrol浮筒校验之前，需要确认所需的校验仪器和工具是否齐全，如校验仪、校验液、螺丝刀等。

1.2 检查浮筒安装位置：确保浮筒安装位置无遮挡物，可以顺利进行校验作业。

1.3 准备校验记录表：准备好校验记录表，记录每次校验的结果和数据。

二、校验前准备2.1 关闭液位控制系统：在进行校验之前，需要先关闭液位控制系统，避免干扰校验结果。

2.2 清洁浮筒表面：用干净的布或纸巾清洁浮筒表面，确保准确测量。

2.3 检查浮筒连接处：检查浮筒与管道连接处是否松动或漏水，确保浮筒安装牢固。

三、校验作业步骤3.1 校验液位显示：使用校验仪器对Magnetrol浮筒进行液位显示校验，记录测量结果。

3.2 校验报警功能：测试浮筒的报警功能是否正常，包括高液位报警和低液位报警。

3.3 校验输出信号：检查浮筒的输出信号是否准确，确保与控制系统的连接正常。

四、校验结果记录4.1 记录校验数据：将校验仪器测量的数据记录在校验记录表中，包括液位显示值、报警功能测试结果和输出信号数据。

4.2 分析校验结果：根据校验数据进行分析，判断Magnetrol浮筒是否正常运行。

4.3 处理异常情况：如果发现浮筒存在异常情况，及时进行处理和维修，确保其正常运行和准确测量。

五、校验后工作5.1 启动液位控制系统：在确认Magnetrol浮筒正常后，可以重新启动液位控制系统，恢复正常运行。

5.2 清理校验仪器：清理使用过的校验仪器和工具，保持其干净整洁。

5.3 完成校验记录：将校验记录表整理归档，方便后续查阅和追踪。

Magnetrol浮筒校验作业指导书作业指导书标题：Magnetrol浮筒校验作业指导书引言概述：Magnetrol浮筒是一种常用的液位测量仪器，准确的校验是保证其正常运行的关键。

本文将详细介绍Magnetrol浮筒的校验作业指导书，匡助操作人员正确进行校验工作。

一、校验前准备工作1.1 确认校验仪器和工具的准备情况：确保校验仪器和工具齐全，包括校验仪、校验液、校验尺等。

1.2 检查浮筒安装情况：检查浮筒的安装位置和连接是否坚固，确保校验时不会浮现移位或者松动的情况。

1.3 确认校验环境：选择一个肃静、无干扰的环境进行校验，避免外界因素对校验结果的影响。

二、校验浮筒零点2.1 调节校验仪器：将校验仪器调至零点校验模式，确保校验仪器处于正常工作状态。

2.2 测量零点值：将校验液注入浮筒内，等待浮筒稳定后记录零点值。

2.3 调整零点：根据记录的零点值，调整校验仪器的零点，使其与实际值相符。

三、校验浮筒量程3.1 设置校验仪器：将校验仪器调至量程校验模式，准备进行量程校验。

3.2 测量量程值：将校验液逐渐注入浮筒内，记录不同液位下的数值。

3.3 调整量程：根据记录的量程值，调整校验仪器的量程，确保其与实际值相符。

四、校验浮筒灵敏度4.1 设置校验仪器：将校验仪器调至灵敏度校验模式，准备进行灵敏度校验。

4.2 测量灵敏度值：在不同液位下进行快速注入或者抽出校验液，记录仪器的反应时间和数值。

4.3 调整灵敏度：根据记录的灵敏度值，调整校验仪器的灵敏度，使其符合要求。

五、校验后处理5.1 记录校验结果：将校验先后的各项数值和调整记录在校验表格中，作为校验结果的依据。

5.2 清洁浮筒和校验仪器：校验结束后，及时清洁浮筒和校验仪器，确保下次校验时的准确性。

5.3 提交校验报告：将校验结果整理成报告，提交给相关部门或者管理人员，以备查阅。

结论：通过正确的操作和严格的校验流程，可以确保Magnetrol浮筒的准确性和稳定性，保障其在工业生产中的正常使用。

浮球液位开关安全操作及保养规程浮球液位开关是工业生产中广泛使用的一种感应器。

它能够在液体的上升或下降中感应到液位的变化，从而控制液位。

然而，如果未正确使用和保养，这种设备可能会导致生产事故，因此有必要建立完善的浮球液位开关安全操作及保养规程。

1. 前置检查在浮球液位开关的使用之前，必须进行前置检查。

检查的主要内容如下：1.1 浮球浮球是浮球液位开关的核心部件，它必须进行检查。

主要检查浮球内部是否存在异物，外表面是否有裂纹或者凹陷。

1.2 浮杆浮杆是连接浮球和液位开关的部件。

它的主要检查点包括浮杆的弯曲和变形，杆内是否存在异物以及杆表面状态等。

1.3 电路和接线电路和接线是浮球液位开关的重要组成部分。

在使用前必须检查电路是否完好，接线是否牢固并符合规范。

2. 操作要点浮球液位开关的操作要点如下：2.1 安装浮球液位开关在使用前必须正确安装。

安装时要将浮球液位开关固定在合适的位置，保证浮球可以自由移动。

在固定液位开关的同时，还应将连接管路固定好以免发生变形或者移位。

2.2 打开与关闭在开关浮球液位开关时，应根据具体的需求进行操作。

关闭液位开关时，应先将设备的电源断开并放置液体降至安全水平。

2.3 操作人员在使用和操作浮球液位开关时，需要指定专人进行操作。

并且，基于安全考虑，不得擅自进行拆卸或组装。

3. 保养管理为了确保浮球液位开关的正常使用和延长使用寿命，需要进行保养管理。

浮球液位开关的保养措施如下：3.1 常规保养定期对浮球液位开关进行内部清洁以及检查，并进行相应的调整和维护。

3.2 主动防护在操作浮球液位开关时，应保证操作人员的操作技能并进行培训，减少因操作不当可能造成的事故。

4. 应急处理在浮球液位开关发生故障时，需要迅速实施应急处理措施。

可以将液位开关置于安全位置，随后对故障进行相应的排除和处理。

5. 注意事项在使用浮球液位开关时，需要特别注意以下事项：5.1 禁止超负荷在使用浮球液位开关时，应避免将其暴力操作或超负荷使用，以免损坏设备。

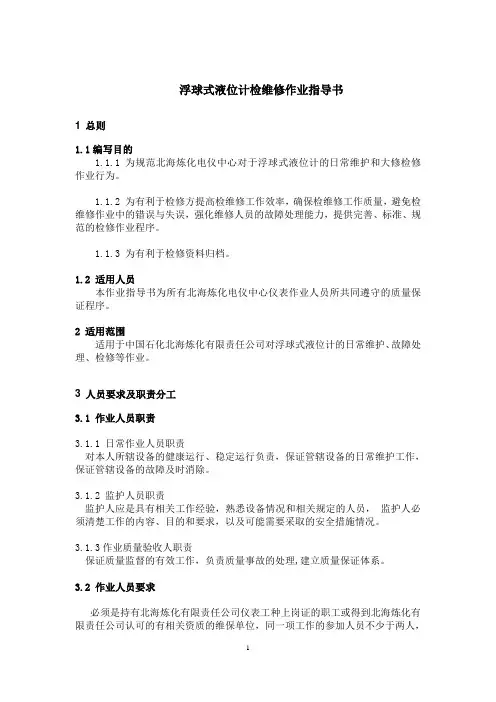

浮球式液位计检维修作业指导书1 总则1.1编写目的1.1.1为规范北海炼化电仪中心对于浮球式液位计的日常维护和大修检修作业行为。

1.1.2 为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。

1.1.3 为有利于检修资料归档。

1.2 适用人员本作业指导书为所有北海炼化电仪中心仪表作业人员所共同遵守的质量保证程序。

2 适用范围适用于中国石化北海炼化有限责任公司对浮球式液位计的日常维护、故障处理、检修等作业。

3 人员要求及职责分工3.1 作业人员职责3.1.1 日常作业人员职责对本人所辖设备的健康运行、稳定运行负责，保证管辖设备的日常维护工作，保证管辖设备的故障及时消除。

3.1.2 监护人员职责监护人应是具有相关工作经验，熟悉设备情况和相关规定的人员，监护人必须清楚工作的内容、目的和要求，以及可能需要采取的安全措施情况。

3.1.3作业质量验收人职责保证质量监督的有效工作，负责质量事故的处理,建立质量保证体系。

3.2 作业人员要求必须是持有北海炼化有限责任公司仪表工种上岗证的职工或得到北海炼化有限责任公司认可的有相关资质的维保单位，同一项工作的参加人员不少于两人，监护人员不少于一人。

4 工器具及备件材料准备及要求4.1 检修所需测量用具准备4.2 检修所需工器具准备4.3 检修所需参考图纸资料4.4 工作所需备品配件准备5 技术要求及质量标准5.1 技术要求5.1.1 确保浮球式液位计在日常维护及大修的检修全过程无不安全因素发生。

5.1.2 确保浮球式液位计检修项目的验收率、合格率为100％。

5.2 质量标准1.图纸、设备说明书等设计文件；2.石油化工仪表工程施工技术规程SH/T3521-2007；3.自动化仪表工程施工质量验收规范GB50131-2007；4.石油化工仪表供电设计规范 SH/T3082-2003；5.石油化工仪表接地设计规范 SH/T3081-2003；6.石油化工工程施工及验收统一标准SH3508-2011；应执行的技术标准包括但不限于上述所列标准规范，相关标准规范如有更新，按最新颁布的标准规范参照执行。

防爆磁浮球液位计安全操作及保养规程应用范围防爆磁浮球液位计是用于液体的测量和控制的仪器设备，可广泛应用于石油化工、电力、造纸、食品、制药、酿酒等行业的液位测量和控制。

安全操作规程1. 安装前注意事项1.在安装前，应先确认液体的性质、温度、压力、密度等参数，并与液位计制造商核对。

2.液位计的安装位置应该在液体存储容器的侧壁，安装过程应垂直、水平、平稳配合。

3.接线应符合国家电气安全标准，接线盒中的电缆应具有防爆性能，尤其是在易爆、易燃气体环境中的安装更应注意。

2. 转移、清洗、检修1.在转移、检修液位计前，需要先将设备与电源断开，禁止在电气设备开关未关的情况下举行转移、清洗和检修操作。

2.故障排除和检修时，应该按照设备说明书的要求进行。

3. 运行中的注意事项1.防爆磁浮球液位计的测量精度较高，如果在运行过程中进行重锤敲击等粗糙操作，将会损坏设备，因此需要避免。

2.测量过程中，应该及时对现场变化关注，并及时对数据进行分析处理，及时采取措施。

保养规程1. 保养周期1.安装初始的保养应在开箱后进行，清洗设备外表后进行。

2.在设备运行过程中，建议每半年或每年检查一次，一般的替换液位计液位发生变化或其它异常情况的保养，应在6个月后进行。

2. 保养注意事项1.在每次保养前，需要将设备与电源断开，让设备冷却至室温后再进行操作。

2.特别是对于易爆、易燃气体的磁浮球液位计，保养操作要非常小心谨慎。

3.保养过程中需要注意设备的清洁，设备清洗后应让设备干燥或除水分。

4.替换防爆磁浮球液位计的某些部件，需要按照说明书中的指引，进行操作。

总结防爆磁浮球液位计的安全操作和保养规程，需要在日常使用中严格遵守。

在使用前要充分了解液体的性质和设备的特点，正确安装设备。

在使用中要注意现场变化，及时采取措施。

保养工作定期进行，在保养过程中要小心细致，让设备保持良好状态，提高其服务寿命。

系列浮球液位开关安全操作及保养规程一、前言浮球液位开关是一种常见的工业控制装置，用于检测液位高度，控制液位水平。

在使用浮球液位开关时，需要注意其安全操作和保养，以确保设备长期正常运行。

本文将介绍系列浮球液位开关的安全操作和保养规程，希望能对使用者有所帮助。

二、安全操作1.确保电源断开：在维护和安装浮球液位开关时，一定要先断开电源，以防意外触电。

2.检查外观：在使用前，仔细检查浮球液位开关外观，确保没有异常的磨损、裂纹、变形等。

3.安装位置：根据不同的液位高度位置，选择合适的安装位置，安装时尽量避免影响液位高度的波动和其他干扰。

4.连接电路：连接电路时，需根据液位开关的电气接线图，将电路中的线缆正确连接，确保接线符合标准。

5.清洁设备：定期对浮球液位开关进行清洁，保持设备表面和接触部分的清洁，避免因粘附异物而影响设备的正常运行。

三、保养规程1.定期检查：每隔一段时间，需要检查浮球液位开关的工作状态，防止出现异常情况。

2.加润滑油：使用一段时间后，浮球液位开关的运行会逐渐变得不灵敏，这时需要加入一些润滑油，以确保浮球液位开关的顺畅运行。

3.更换耗材：对于一些易损件和老化的电气电子元件，需要及时更换。

例如接口线路、控制面板等。

4.进行维修：若发现浮球液位开关遇到异常情况，需要及时进行维修，保证其再次使用安全可靠。

四、结语通过以上的介绍，我们可以发现，对于浮球液位开关的安全操作和保养，是很重要的。

只有在遵守相关的规定和操作流程的情况下，才能保证该设备的安全性、故障率和正常运行时间。

因此，对于使用者来说，一定要认真对待每一个操作步骤，始终牢记安全第一的原则。

只有这样，才能让我们的工作更加安全、更加高效。

浮球式液位控制器校验规程1计量特性1.1 基本误差：±1.5%1.2 输出干簧触点1.3 电源电压： 24VDC2校准条件2.1环境条件：工作温度：（5～35）℃，相对湿度：≤85%RH，无外界磁场干扰和明显振动活满足使用说明书的要求。

2.2校准设备a.标准电流表：（0～20）mADC 1块 0.2级b. 24VDC电源：1台c.米尺：1个（分度值1mm）3校准项目及方法3.1外观检查a.仪表外形结构完好无损，铭牌标志齐全。

b.仪表内部电子器件无松动，插接件应连接牢靠。

c.外部接线端子应标记清晰，浮球上下滑动灵活。

d.显示仪表字迹清晰，无叠字缺笔现象。

3.2、校准程序a.按使用说明书正确接线，通电预热30分钟。

- - +b.基本误差的校准：用米尺规定测量长度，固定好限位，校正传感器的零点和量程，将浮球置于“零位”处，为常开点，再将浮球置于满“量程”处，输出干簧触点为常闭点，如此反复几次，调试即可完毕。

4校准结果的表达4.1误差计算允许误差＝±（仪表输出上限－仪表输出下限）×准确度等级/100仪表的误差=示值-理论显示值仪表的回差=|上行程示值-下行程示值|仪表的回差≤│允许误差│4.2仪表校准时，先不进行调整，进行初校并记录有关数据。

如初校不合格，进行调整直至校准合格后，再次记录有关数据。

4.3在读取标准值、被检值及误差计算过程中，小数点后保留的位数应以舍入误差小于仪表允许误差的1/10为限。

判定仪表是否合格应以舍入以后的数据为准。

5校准间隔5.1一般A类校准间隔不超过12个月，B、C类校准间隔不超过24个月；5.2需随主体设备检修进行校准，A类不得超过24个月，B类、C类不得超过。

磁浮子液位计维护检修规程1.总则1.1主题内容与适用范围本规程规定了磁浮子液位计液位计维护、检修、投运及其安全注意事项的具体技术要求和实施程序。

1.2 基本工作原理当被测介质液位变化时，浮子随着液位上下浮动并带动钢带移动。

钢带上冲有高精度的等距孔，它能精确的带动链轮转动，平衡弹簧收紧钢带。

浮子的重力、浮子所承受的浮力以及平衡弹簧的拉力平衡，液位值则精确确定。

平衡弹簧是横力的弹簧，它是仪表机械部分的动力。

钢带链轮转动时，通过轮上的装置带动变送部分的码盘转动，码盘输出相应的液位数据。

1.3构成1、表体：机芯和外壳2、附件：表头、导管支架、90度弯头、钢丝拉紧器、钢带、浮子连接装置、中空浮子、导向钢丝、底部固定器、管接头1.4 主要技术性能及规格1.4.1 性能指标基本误差：±2mm；灵敏度≦1mm ；重复性≦1mm；温度测量为一点Pt100热电阻；其中：灵敏度：±0.1℃；精度：±0.2℃。

1.4.2 规格电源： 48±1.2V DC；输出方式：Mark/Space 总线；功率消耗：8W环境大气条件：a、温度 -40~85℃； b、相对湿度5~100%（包含凝露和直接湿）1.5 对维修人员的基本要求维修人员应具备如下条件：a、熟悉本规程及相应的产品说明书等有关技术资料。

b、了解工艺流程及该仪表在其中的作用。

c、掌握数学基础、化工测量仪表及维修、化工仪表机械基础等方面的基础理论知识。

d、掌握该仪表的维护、检修、投运及常见故障处理的基本技能。

e、掌握常用测试仪器的使用方法。

2. 完好条件2.1 零部件完整、符合技术要求、即：a、铭牌应清晰无误；b、零部件应完好齐全并规格化；c、紧固件不得松动；d、端子接线应牢靠；e、密封件应无泄漏；f、可动件应灵活；g、可调件应处于可调位置；h、插接件应接触良好。

2.2 运行正常、符合使用要求、即：a、运行时仪表应达到规定的性能指标；b、正常工况下、仪表示值应在全量程的0% —100%；2.3 设备及环境整齐、清洁，符合工作要求、即：a、整机应清洁、无锈蚀，漆层应平整、光亮、无脱落；b刻度应清晰、字体应规整；c、线路标号应齐全、清晰、准确；d、仪表管路应敷设整齐。

浮球式液位开关安全操作及保养规程1. 引言浮球式液位开关是一种常用的工业探测设备，主要用于检测液体或粉体在容器中的液位或粉位。

其工作原理是通过浮球上升或下降来控制开关的通断，从而实现对液位或粉位的监测和报警。

本文将介绍浮球式液位开关的安全操作和保养规程，以确保其正常工作和延长使用寿命。

2. 安全操作规程2.1 安装和调试在安装和调试浮球式液位开关时，应严格遵守以下操作规程：1.参考产品使用说明书，选择合适的液位开关型号和安装位置，并准确测量安装位置的液位高度。

2.在安装前，检查开关是否有损坏、金属管路是否有漏损、浮球与开关的连接是否结实，以及管路是否有气体或异物等不良情况。

3.在安装位置准备就绪后，将液位开关轻轻放入液体中，确保浮球上升并接通开关，然后固定开关的安装螺母，调整杆的长度，使浮球于工作液位高度时接通开关。

4.进行调试前，务必进行安全隔离措施，尽可能减少高高飞溅的流体对人员和设备的伤害风险，注意开关的通断动作，调整开关的工作间隙，修正液位和杆的误差。

2.2 操作安全注意事项在使用浮球式液位开关时，应注意以下操作安全事项：1.严格按照产品使用说明书的操作规程进行操作，不得私自操作或调整液位开关。

2.防止开关表面或其他部位的积水、粉尘或异物进入开关内，防止杆在操作过程中扭曲或弯曲，以免影响开关的正常工作。

3.防止高温、腐蚀性、易燃易爆等液体溅落到开关内部或周围，以免对开关造成损坏或不安全的隐患。

4.操作人员应戴好相关的劳保用品，如手套、防护眼镜等，确保自身安全。

2.3 紧急处理措施在使用过程中，若发现任何异常现象，如开关失效、泄漏、杆折断等，应立即采取以下紧急处理措施：1.对于失效或泄漏的情况，应立即停止流体供应，采取急救措施，检查液位开关和管路是否损坏或失效，及时排除问题。

2.对于杆折断的情况，应立即采取措施进行紧急维修或更换杆。

3. 保养规程3.1 定期检查为确保浮球式液位开关工作的可靠性和准确性，应定期进行以下检查：1.检查开关的接线端子、插头、线缆等部位是否疲劳损坏或氧化严重。

【液位开关】磁浮子液位开关常规保养液位开关维护和修理保养磁浮子液位开关就地显示磁性浮子式液位计具有显示直观醒目、不需电源，安装便利牢靠，维护量小，维护和修理费用低的优点，是玻璃管，玻璃板液位计的升级换代产品。

可广泛应用于石油，化工，电站，制药，冶金，船舶工业，水/污水处理等行业的罐，槽，箱等容器的液位检测1、液位计安装必需垂直，以保证浮球组件在主体管内上下运动自若。

2、液位计主体四周不容许有导磁体靠近否则直接影响液位计工F确工作。

3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。

4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避开液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。

若发生此现象待液面平稳后可用磁钢重新校正。

5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。

假如在出厂时已经将浮球组件安装在主体管内，为保证运输过程中不伎浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。

6、依据介质情况，可定期找开排污法兰清洗主体管沉淀物质外贴式超声波液位开关的优点及结构构成外贴式超声波液位开关接受超声波检测技术，解决了传统的液位开关的不足，不受液体表面的泡沫、水汽的影响。

侧贴式超声波液位开关利用超声波在罐壁介质中的余震信号，大幅度的提高了稳定性和穿透性，可适用于多种材料的容器，包括：合金钢、不锈钢、塑料、玻璃及各种合成材料。

外贴式超声波液位开关的构成及工作原理外贴式超声波液位开关，由超声波传感器和掌控器构成，利用超声技术检测罐内或装置内液位是否达到所设定液位的报警装置。

超声波传感器的功能是把接收到的电信号转换成声频信号的同时，又能吸取声频信号将其转换为电信号传送回来；掌控器则是产生高频信号并激励超声波传感器产生确定强度的超声波，传输到罐壁内。

浮球（筒）式液位开关维护检修规程（ISO9001-2015）1.0适用范围适用于公司各生产装置过程中的检测、控制、计量等自动化设备的日常维护、校验和检修。

浮球式液位开关是由互为隔离的浮球组件和触头组件构成，其浮球随被测液体的升降，使其端部磁钢排斥表壳内的相同磁机的磁钢，以带动触点动作，输出开关信号。

此类开关适用于生产过程中敞开或承压容器内的液位高低报警。

本规程以NA45液位开关为例。

2.0主要技术指标2.1被测介质工作压力：1Mpa 允许介质最高温度：150℃湿度≤80% 浮子外径：90×130mm2.2开关所处环境温度：-30-+60℃电源及触点容量：30V/2A DC、100V/1A AC，输出信号：触点开关信号，动作界限为：35-3500mm，壳体、碳钢，内件材质：3162.3被测介质不应含有导磁杂质，液位被动频率＜20次/分，垂直安装方式，属防爆型开关。

3.0检查与校验3.1开关在安装时，连接法兰标准，被测介质压力、温度、湿度等要合乎产品规定要求。

其法兰垂直面应正确，不得倾斜，浮筒及磁极磁钢在动作范围内不应有任何障碍。

3.2安装完后，要做密封实验，其试压值应为开关允许的最大压力，其MG机构零部件应完好无损，传动灵活。

3.3由浮筒下导淋引透明塑料管缓慢加水，使浮子由静止向上移动，直到要求的设定液位报警（联锁）值，调整动作范围可通过对扇型板上、下限紧固螺钉位置实现。

3.4开关校好后，要重复加水放水三次，确切其动作的正确性，同时填写好校验记录单。

4.0使用、维护和检修4.1要定期检查液位开关的绝缘及外壳接地状况，每年查1次接线端子触头是否氧化，以保持其处于良好接触状态。

4.2拆装检修时，内件不得有划痕碰伤，不可涂油漆，可涂少量润滑油和防锈油。

在拆装检修前应切断电源。

4.3拆修完毕后，必须认真确认接线正确与否，同时检查调整后的螺钉是否上紧，并随工艺设备一同试压。

注释：全公司各型液位开关可以此为据结合产品说明书开展检修维护工作。

浮球液位计维护检修规程1 总则1.1 主题内容以适用范围本规程规定了浮球液位计的日常维护、检修标准。

适用于生产装置中过程自动化控制中的由浮球液位计，包括日常维护、保养、检修。

1.2 编写依据《石油化工设备维护检修规程》、浮球液位计说明书等。

1.3 概述浮球液位计是典型的恒浮力式液位计，属于力矩平衡式仪表由检测和转换部分组成，检测部分由浮球、杠杆、平衡锤、法兰、中心轴等组成；转换部分由传感器、放大器、电流转换电路及指示表组成，它通常安装在塔、罐、反应釜等工艺容器上，用于测量容器液位。

测量传感元件为圆球型浮球。

而变送器则采用平衡杆和平衡锤与浮球构成的力矩平衡机构，因此浮球可以自由的随液位的变化而升降。

当液位改变时，浮球的位置发生相应的变化，带动主轴转动，主轴与表头(发讯器)角位移传感器输出轴相连接。

角位移传感器将浮球随液位的变化转换成相应的电信号，再由表头内部的电路将此信号转换为与液位变化成正比的标准电流信号。

浮球价格低廉，易安装，维修方便，以及无须保温、加热、冲洗等特点，可广泛使用于热重油、沥青、重蜡等粘稠、脏污、脏、污介质以及其它类介质液位的测量及液位信号的变送，是石化行业中用于液位测量的常见物位仪表。

它不仅现场直观显示出液位的变化，并可同时发出4～20mA DC 标准信号远传至仪表控制室，达到远距离控制的目的。

浮球液位计是自控系统中的重要的现场测量仪表，浮球液位计通常直接接触高温高压、高粘度、易燃等介质，因而是容易被腐蚀、泄漏、损坏的仪表，往往给生产过程的控制造成影响。

因此，在自控系统设计时选用之后，必须充分重视浮球液位计的现场安装，运行维护和检修工作。

2 检修周期及内容2.1 检修周期2.2 检修内容2.2.1 小修a. 清理传感机构的灰尘、杂物、卫生，检查紧固件的完好；b. 检查电动变送器部分的防水、防爆密封；接线端子紧固；c. 检查电动变送器部分供电及)角位移传感器输出信号与液位是否对应；d. 检查各部位螺钉有否松动。
