工程中的有限元方法试题

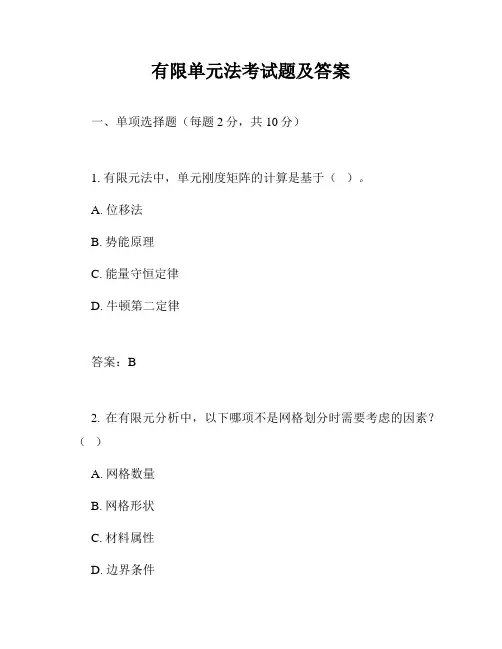

有限单元法考试题及答案一、单项选择题（每题2分，共10分）1. 有限元法中，单元刚度矩阵的计算是基于（）。

A. 位移法B. 势能原理C. 能量守恒定律D. 牛顿第二定律答案：B2. 在有限元分析中，以下哪项不是网格划分时需要考虑的因素？（）A. 网格数量B. 网格形状C. 材料属性D. 边界条件答案：C3. 有限元分析中，以下哪项不是结构分析的基本步骤？（）A. 离散化B. 求解C. 后处理D. 优化设计答案：D4. 在有限元分析中，以下哪种类型的单元不适用于平面应力问题？（）A. 三角形单元B. 四边形单元C. 六面体单元D. 楔形单元答案：C5. 有限元分析中，以下哪种边界条件不属于几何边界条件？（）A. 固定支座B. 压力C. 温度D. 位移答案：C二、多项选择题（每题3分，共15分）6. 有限元法中，以下哪些因素会影响单元的精度？（）A. 单元形状B. 单元数量C. 材料属性D. 网格划分答案：ABD7. 在有限元分析中，以下哪些是常见的数值积分方法？（）A. 一阶积分B. 二阶积分C. 高斯积分D. 牛顿-莱布尼茨积分答案：ABC8. 有限元分析中，以下哪些是常见的单元类型？（）A. 线性单元B. 二次单元C. 三次单元D. 非线性单元答案：ABCD9. 在有限元分析中，以下哪些是常见的后处理技术？（）A. 应力云图B. 位移云图C. 模态分析D. 热分析答案：ABC10. 有限元分析中，以下哪些是常见的非线性问题？（）A. 几何非线性B. 材料非线性C. 接触非线性D. 热应力问题答案：ABCD三、填空题（每题2分，共20分）11. 有限元法中，单元刚度矩阵的计算通常基于___________原理。

答案：势能12. 在有限元分析中，网格划分的目的是将连续的___________离散化为有限数量的单元。

答案：域13. 有限元分析中，___________是将实际问题转化为数学问题的关键步骤。

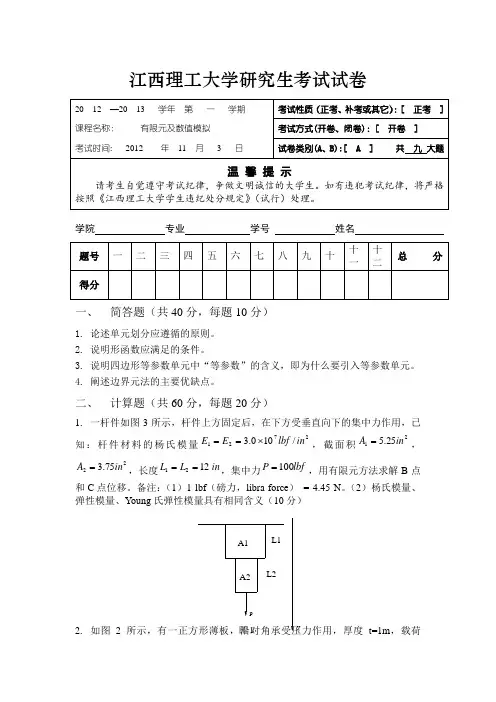

江西理工大学研究生考试试卷一、 简答题（共40分，每题10分）1. 论述单元划分应遵循的原则。

2. 说明形函数应满足的条件。

3. 说明四边形等参数单元中“等参数”的含义，即为什么要引入等参数单元。

4. 阐述边界元法的主要优缺点。

二、 计算题（共60分，每题20分）1. 一杆件如图3所示，杆件上方固定后，在下方受垂直向下的集中力作用，已知：杆件材料的杨氏模量2721/100.3in lbf E E ⨯==，截面积2125.5in A =，2275.3in A =，长度in L L 1221==，集中力lbf P 100=，用有限元方法求解B 点和C 点位移。

备注：（1）1 lbf （磅力，libra force ） = 4.45 N 。

（2）杨氏模量、弹性模量、Young 氏弹性模量具有相同含义（10分）2. 如图2所示，有一正方形薄板，沿对角承受压力作用，厚度t=1m ，载荷20__12__—20__13__ 学年 第___一___学期 课程名称：_____有限元及数值模拟________ 考试时间:___2012___ 年__11__月___3___日考试性质（正考、补考或其它）：[ 正考 ] 考试方式(开卷、闭卷)：[ 开卷 ] 试卷类别(A 、B):[ A ] 共 九 大题温 馨 提 示请考生自觉遵守考试纪律，争做文明诚信的大学生。

如有违犯考试纪律，将严格按照《江西理工大学学生违纪处分规定》（试行）处理。

学院 专业 学号 姓名 题号 一二三四五六七八九十十一十二总 分得分pyA1A2L1L2图1F=20KN/m，设泊松比µ=0，材料的弹性模量为E，试求它的应力分布。

（15分）图23. 图示结点三角形单元的124边作用有均布侧压力q，单元厚度为t，求单元的等效结点荷载。

图3一、简答题1. 答：1）合理安排单元网格的疏密分布2）为突出重要部位的单元二次划分3）划分单元的个数4）单元形状的合理性5）不同材料界面处及荷载突变点、支承点的单元划分6）曲线边界的处理，应尽可能减小几何误差7）充分利用结构及载荷的对称性，以减少计算量2. 答：形函数应满足的三个条件：a.必须能反映单元的刚体位移，就是位移模式应反映与本单元形变无关的由其它单元形变所引起的位移。

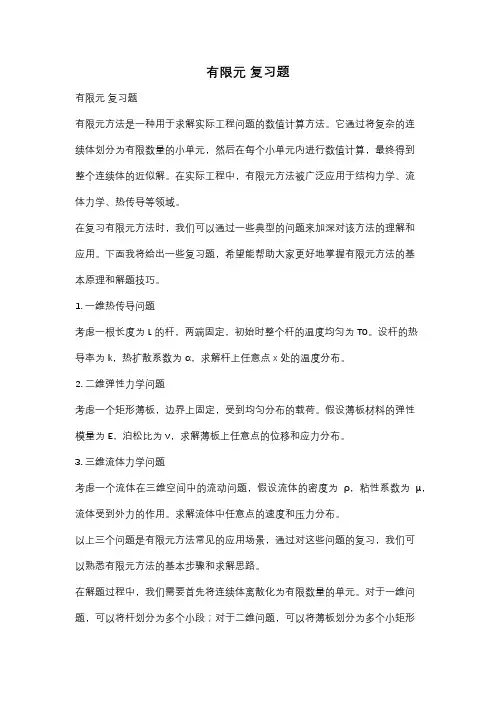

有限元复习题有限元复习题有限元方法是一种用于求解实际工程问题的数值计算方法。

它通过将复杂的连续体划分为有限数量的小单元，然后在每个小单元内进行数值计算，最终得到整个连续体的近似解。

在实际工程中，有限元方法被广泛应用于结构力学、流体力学、热传导等领域。

在复习有限元方法时，我们可以通过一些典型的问题来加深对该方法的理解和应用。

下面我将给出一些复习题，希望能帮助大家更好地掌握有限元方法的基本原理和解题技巧。

1. 一维热传导问题考虑一根长度为L的杆，两端固定，初始时整个杆的温度均匀为T0。

设杆的热导率为k，热扩散系数为α，求解杆上任意点x处的温度分布。

2. 二维弹性力学问题考虑一个矩形薄板，边界上固定，受到均匀分布的载荷。

假设薄板材料的弹性模量为E，泊松比为ν，求解薄板上任意点的位移和应力分布。

3. 三维流体力学问题考虑一个流体在三维空间中的流动问题，假设流体的密度为ρ，粘性系数为μ，流体受到外力的作用。

求解流体中任意点的速度和压力分布。

以上三个问题是有限元方法常见的应用场景，通过对这些问题的复习，我们可以熟悉有限元方法的基本步骤和求解思路。

在解题过程中，我们需要首先将连续体离散化为有限数量的单元。

对于一维问题，可以将杆划分为多个小段；对于二维问题，可以将薄板划分为多个小矩形单元；对于三维问题，可以将流体域划分为多个小立方体单元。

接下来，我们需要选择适当的数学模型和数值方法来描述和求解问题。

在有限元方法中，常用的数学模型包括弹性力学方程、热传导方程和流体力学方程。

对于这些方程，我们可以采用有限元离散化方法，将其转化为代数方程组。

最后，我们需要选择合适的数值方法来求解代数方程组。

常见的数值方法包括直接法和迭代法。

对于小规模的问题，我们可以使用直接法，如高斯消元法；对于大规模的问题，我们则需要使用迭代法，如共轭梯度法或雅可比迭代法。

通过对以上复习题的学习和解答，我们可以更好地理解有限元方法的原理和应用。

同时，我们也可以加深对数学模型和数值方法的理解和掌握。

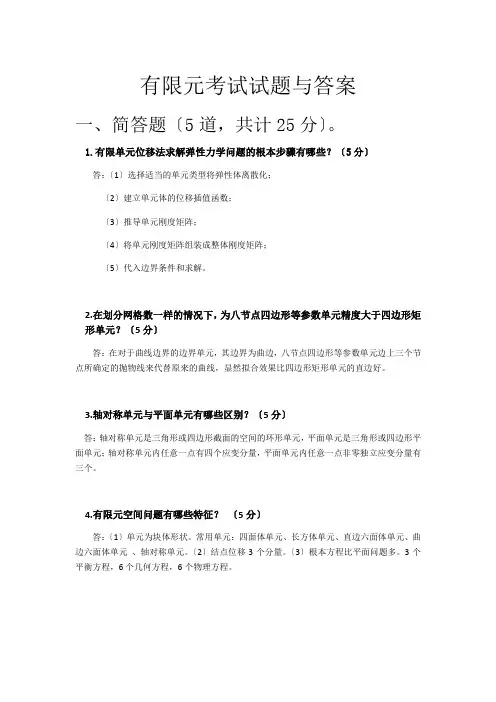

有限元考试试题与答案一、简答题〔5道，共计25分〕。

1.有限单元位移法求解弹性力学问题的根本步骤有哪些？〔5分〕答：〔1〕选择适当的单元类型将弹性体离散化；〔2〕建立单元体的位移插值函数；〔3〕推导单元刚度矩阵；〔4〕将单元刚度矩阵组装成整体刚度矩阵；〔5〕代入边界条件和求解。

2.在划分网格数一样的情况下，为八节点四边形等参数单元精度大于四边形矩形单元？〔5分〕答：在对于曲线边界的边界单元，其边界为曲边，八节点四边形等参数单元边上三个节点所确定的抛物线来代替原来的曲线，显然拟合效果比四边形矩形单元的直边好。

3.轴对称单元与平面单元有哪些区别？〔5分〕答：轴对称单元是三角形或四边形截面的空间的环形单元，平面单元是三角形或四边形平面单元；轴对称单元内任意一点有四个应变分量，平面单元内任意一点非零独立应变分量有三个。

4.有限元空间问题有哪些特征？〔5分〕答：〔1〕单元为块体形状。

常用单元：四面体单元、长方体单元、直边六面体单元、曲边六面体单元、轴对称单元。

〔2〕结点位移3个分量。

〔3〕根本方程比平面问题多。

3个平衡方程，6个几何方程，6个物理方程。

5.简述四节点四边形等参数单元的平面问题分析过程。

〔5〕分〕答：〔1〕通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；〔2〕通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；〔3〕将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；〔4〕用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。

二、论述题〔3道,共计30分〕。

1. 简述四节点四边形等参数单元的平面问题分析过程。

〔10分〕答：〔1〕通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；〔2〕通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；〔3〕将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；〔4〕用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。

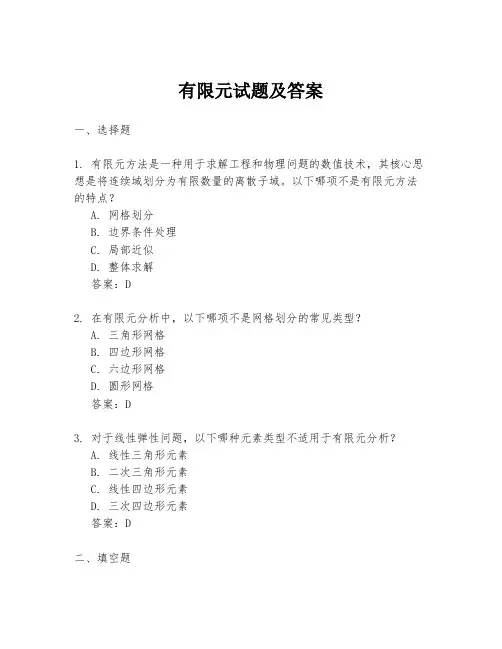

有限元试题及答案一、选择题1. 有限元方法是一种用于求解工程和物理问题的数值技术，其核心思想是将连续域划分为有限数量的离散子域。

以下哪项不是有限元方法的特点？A. 网格划分B. 边界条件处理C. 局部近似D. 整体求解答案：D2. 在有限元分析中，以下哪项不是网格划分的常见类型？A. 三角形网格B. 四边形网格C. 六边形网格D. 圆形网格答案：D3. 对于线性弹性问题，以下哪种元素类型不适用于有限元分析？A. 线性三角形元素B. 二次三角形元素C. 线性四边形元素D. 三次四边形元素答案：D二、填空题1. 在有限元分析中，单元刚度矩阵的计算通常涉及到单元的_________。

答案：形状函数2. 有限元方法中，边界条件可以分为_________和_________。

答案：Dirichlet边界条件；Neumann边界条件3. 有限元软件通常采用_________方法来求解大型稀疏方程组。

答案：迭代三、简答题1. 简述有限元方法的基本步骤。

答案：有限元方法的基本步骤包括：- 定义问题的几何域和边界条件。

- 将几何域划分为有限数量的小单元。

- 为每个单元定义形状函数。

- 计算单元刚度矩阵和载荷向量。

- 组装全局刚度矩阵和载荷向量。

- 施加边界条件。

- 求解线性方程组，得到节点位移。

- 计算单元应力和应变。

2. 为什么在有限元分析中需要进行网格划分？答案：网格划分是有限元分析中的一个重要步骤，因为它允许将连续的几何域离散化，使得问题可以被数值方法求解。

通过网格划分，可以： - 简化复杂几何形状的分析。

- 适应不同的材料属性和边界条件。

- 提供足够的细节以捕捉应力和位移的局部变化。

- 减少计算复杂度，提高求解效率。

四、计算题1. 假设有一个平面应力问题，已知材料的弹性模量E=210GPa，泊松比ν=0.3。

请计算一个边长为10mm的正方形单元在单轴拉伸下的单元刚度矩阵。

答案：单元刚度矩阵\[ K \]可以通过以下公式计算：\[K = \frac{E}{(1-\nu^2)} \int_{\Omega} \left[ B^T B \right] d\Omega\]其中，\( B \)是应变-位移矩阵，\( \Omega \)是单元的面积。

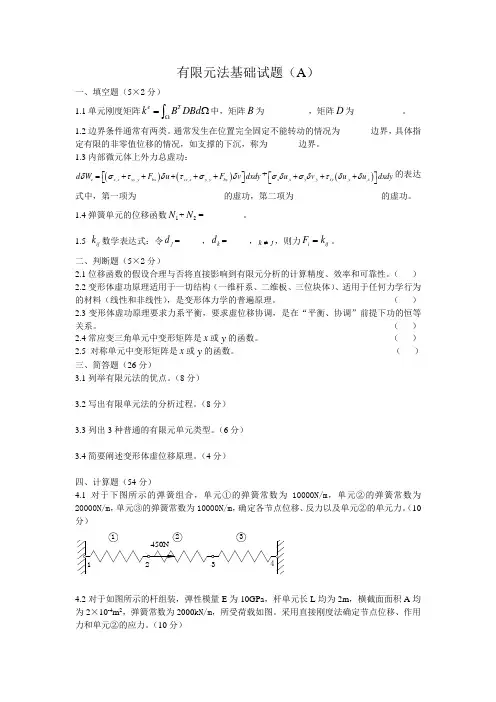

有限元法基础试题（A ）一、填空题（5×2分） 1.1单元刚度矩阵eT k B DBd Ω=Ω⎰中，矩阵B 为__________，矩阵D 为___________。

1.2边界条件通常有两类。

通常发生在位置完全固定不能转动的情况为_______边界，具体指定有限的非零值位移的情况，如支撑的下沉，称为_______边界。

1.3内部微元体上外力总虚功：()(),,,,e x x xy y bx xy x y y by d W F u F v dxdy δστδτσδ⎡⎤=+++++⎣⎦+(),,,,x x y y xy y x u v u u dxdy σδσδτδδ⎡⎤+++⎣⎦的表达式中，第一项为____________________的虚功，第二项为____________________的虚功。

1.4弹簧单元的位移函数1N +2N =_________。

1.5 ij k 数学表达式：令j d =_____，k d =_____，k j ≠，则力i ij F k =。

二、判断题（5×2分）2.1位移函数的假设合理与否将直接影响到有限元分析的计算精度、效率和可靠性。

（ ） 2.2变形体虚功原理适用于一切结构（一维杆系、二维板、三位块体）、适用于任何力学行为的材料（线性和非线性），是变形体力学的普遍原理。

（ ） 2.3变形体虚功原理要求力系平衡，要求虚位移协调，是在“平衡、协调”前提下功的恒等关系。

（ ） 2.4常应变三角单元中变形矩阵是x 或y 的函数。

（ ） 2.5 对称单元中变形矩阵是x 或y 的函数。

（ ） 三、简答题（26分）3.1列举有限元法的优点。

（8分）3.2写出有限单元法的分析过程。

（8分）3.3列出3种普通的有限元单元类型。

（6分）3.4简要阐述变形体虚位移原理。

（4分）四、计算题（54分）4.1对于下图所示的弹簧组合，单元①的弹簧常数为10000N/m ，单元②的弹簧常数为20000N/m ，单元③的弹簧常数为10000N/m ，确定各节点位移、反力以及单元②的单元力。

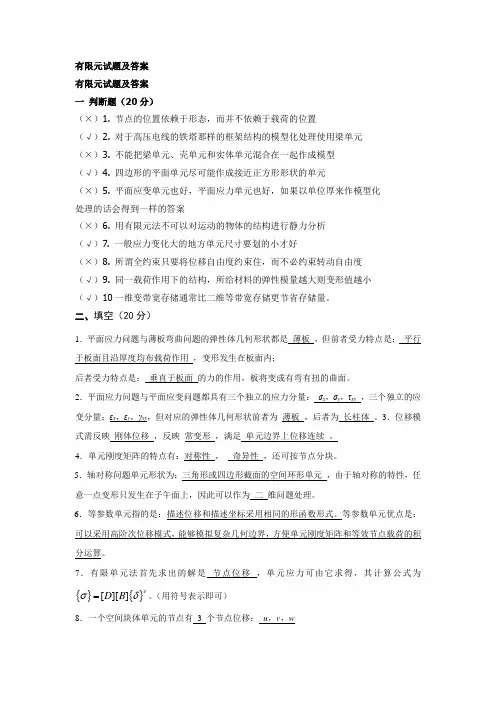

有限元试题及答案 有限元试题及答案 一 判断题（20分）（×）1. 节点的位置依赖于形态，而并不依赖于载荷的位置（√）2. 对于高压电线的铁塔那样的框架结构的模型化处理使用梁单元 （×）3. 不能把梁单元、壳单元和实体单元混合在一起作成模型 （√）4. 四边形的平面单元尽可能作成接近正方形形状的单元（×）5. 平面应变单元也好，平面应力单元也好，如果以单位厚来作模型化 处理的话会得到一样的答案（×）6. 用有限元法不可以对运动的物体的结构进行静力分析 （√）7. 一般应力变化大的地方单元尺寸要划的小才好（×）8. 所谓全约束只要将位移自由度约束住，而不必约束转动自由度 （√）9. 同一载荷作用下的结构，所给材料的弹性模量越大则变形值越小 （√）10一维变带宽存储通常比二维等带宽存储更节省存储量。

二、填空（20分）1．平面应力问题与薄板弯曲问题的弹性体几何形状都是 薄板 ，但前者受力特点是： 平行于板面且沿厚度均布载荷作用 ，变形发生在板面内；后者受力特点是： 垂直于板面 的力的作用，板将变成有弯有扭的曲面。

2．平面应力问题与平面应变问题都具有三个独立的应力分量： σx ，σy ，τxy ，三个独立的应变分量：εx ，εy ，γxy ，但对应的弹性体几何形状前者为 薄板 ，后者为 长柱体 。

3．位移模式需反映 刚体位移 ，反映 常变形 ，满足 单元边界上位移连续 。

4．单元刚度矩阵的特点有：对称性 ， 奇异性 ，还可按节点分块。

5．轴对称问题单元形状为：三角形或四边形截面的空间环形单元 ，由于轴对称的特性，任意一点变形只发生在子午面上，因此可以作为 二 维问题处理。

6．等参数单元指的是：描述位移和描述坐标采用相同的形函数形式。

等参数单元优点是：可以采用高阶次位移模式，能够模拟复杂几何边界，方便单元刚度矩阵和等效节点载荷的积分运算。

7．有限单元法首先求出的解是 节点位移 ，单元应力可由它求得，其计算公式为{}{}[][]eD B σδ=。

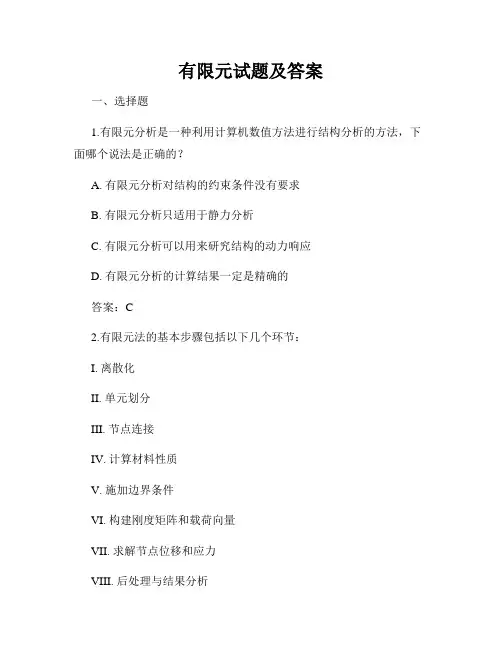

有限元试题及答案一、选择题1.有限元分析是一种利用计算机数值方法进行结构分析的方法，下面哪个说法是正确的？A. 有限元分析对结构的约束条件没有要求B. 有限元分析只适用于静力分析C. 有限元分析可以用来研究结构的动力响应D. 有限元分析的计算结果一定是精确的答案：C2.有限元法的基本步骤包括以下几个环节：I. 离散化II. 单元划分III. 节点连接IV. 计算材料性质V. 施加边界条件VI. 构建刚度矩阵和载荷向量VII. 求解节点位移和应力VIII. 后处理与结果分析请问选择项中正确的顺序是：A. IV – I – II – III – V – VI – VII – VIIIB. I – II – III – IV – V – VI – VII – VIIIC. II – III – V – IV – VI – I – VII – VIIID. I – III – II – IV – V – VI – VII – VIII答案：B3.在有限元分析中，单元是指将结构划分为有限个小单元来近似表示结构的方法。

下面哪个选项给出了常用的结构单元类型？A. 三角形单元，四面体单元，六面体单元B. 矩形单元，六面体单元，圆形单元C. 圆形单元，矩形单元，六面体单元D. 四面体单元，矩形单元，三角形单元答案：D二、填空题1.有限元分析中，刚度矩阵的计算需要根据单元的_________和材料的_________计算得到。

答案：几何形状，物理性质2.有限元法最常用的数学插值函数是_________函数。

答案：形函数3.在有限元分析中，自由度是指结构中的每个_________未知量。

答案：位移三、计算题1.给定如图所示的二维结构，使用有限元法进行分析。

假设结构材料为线性弹性材料，其杨氏模量为200 GPa，泊松比为0.3。

结构整体尺寸为5m x 3m，单元尺寸为1m x 1m。

分析载荷为2000 N，施加在结构的中心节点上。

1有限元是近似求解_一般连续_场问题的数值方法2有限元法将连续的求解域离散为若干个子域_，得到有限个单元，单元和单元之间用节点相连3从选择未知量的角度来看，有限元法分为三类位移法. 力法混合法4以_节点位移_为基本未知量的求解方法称为位移法.5以_节点力_为基本未知量的求解方法称为力法。

6一部分以__节点位移__,另一部分以_节点力_为基本未知量的求解方法称为混合法.7直梁在外力的作用下,横截面的内力有剪力_和_弯矩_两个。

8平面刚架结构在外力的作用下,横截面上的内力有轴力_ 、剪力_和弯矩。

9进行直梁有限元分析，平面刚架单元上每个节点的节点位移为挠度和转角10平面刚架结构中,已知单元e的坐标变换矩阵［T e]和在局部坐标系x'O'y'下的单元刚度矩阵［K’]e，则单元在真体坐标系xOy下的单元刚度矩阵为_ ［K］e= ［T e］T[K’］e [T e］13弹性力学问题的方程个数有15个，未知量的个数有15个.14弹性力学平面问题的方程个数有8_个，未知量个数有8_个15几何方程是研究__应变___和_位移之间关系的方程16物理方程是描述_应力_和_应变_关系的方程17平衡方程反映了_应力__和_位移_之间关系的18把经过物体内任意一点各个_ 截面上的应力状况叫做__该点_的应力状态19形函数在单元上节点上的值,具有本点为_1_.它点为零的性质，并且在三角形单元的任一节点上，三个行函数之和为_1_20 形函数是_三角形_单元内部坐标的_线性位移_函数,他反映了单元的_位移_状态21在进行节点编号时，要尽量使用同一单元的相邻节点的狭长的带状尽可能小,以使最大限度地缩小刚度矩阵的带宽,节省存储,提高计算效率.22三角形单元的位移模式为_线性位移模式_—23矩形单元的位移模式为__线性位移模式_24在选择多项式位移模式的阶次时，要求_所选的位移模式应该与局部坐标系的方位无关的性质为几何_各向同性25单元刚度矩阵描述了_节点力_和_节点位移之间的关系26在选择多项式作为单元的位移模式时,多项式阶次的确定,要考虑解答的收敛性，即要满足单元的_完备性和协调性要求27三节点三角形单元内的应力和应变是_常数,四节点矩形单元内的应力和应变是线性_变化的28在矩形单元的边界上，位移是线性_变化的29整体刚度是一个呈_ 狭长的带状_分布的稀疏矩阵30整体刚度［K]是一个奇异阵，在排除刚体位移_后，它正义阵1从选择未知量的角度来看，有限元法可分为三类（力法,位移法,混合法）2下列哪有限元特点的描述中,哪种说法是错误的(D需要使用于整个结构的插值函数）3几何方程研究的是（A应变和位移)之间关系的方程式4物理方程是描述(D应力和应变）关系的方程5平衡方程研究的是（C应力和位移）之间关系的方程式6在划分单元时，下列哪种说话是错误的(A一般首选矩形单元）7下列哪种单元的单元刚度矩阵必须通过积分才能得到(D矩形单元）8单元的刚度矩阵不取决于下列哪种因素（B单元位置)9可以证明，在给定载荷的作用下,有限元计算模型的变形与实际结构变形之间的关系为（B前者小于后者）10ANSYS按功能作用可分为若干个处理器,其中(B求解器)用于施加载荷和边界条件11下列有关有限元分析法的描述中，哪种说话是错误的(B单元之间通过其边界连接成组合体)12下列关于等参数单元的描述中，哪些说话是错误的（C将规则单元变换为不规则单元后，易于构造位移模式)13从选择未知量的角度来看,有限元可以分为三类，混合法的未知量是(C节点力和节点位移)14下列对有限元特点的描述中，哪种说话是错误的(B对有限元求解域问题没有较好的处理方法）15在划分单元时，下列哪种说话错误(D自由端不能取为节点)16对于平面问题,选择单元一般首选(D三角形单元或等参单元）17下列哪种说法不是形函数的性质（C三角形单元任一条边上的形函数，与三角形的三个节点坐标都有关)18下列四种假设中,哪种分析不属于分析弹性力学的基本假设（C大变形假设）19下列四种假设中,哪种不属于分析弹性力学的基本假设(B有限变形假设）20下列关于三角形单元说法中哪种是错误的（C在单元的公共边上应力和应变的值是连续的）21下列关于矩形单元的说法哪项是错误的（D其形函数是线形的）22应用圣维南原理简化边界条件时，静力等效是指前后的力系的（D主矢量相同，对于同一点的主矩也相同）24描述同一点的应力状态需要的应力分量是(C6个)25在选择多项式作为单元的位移模式时。

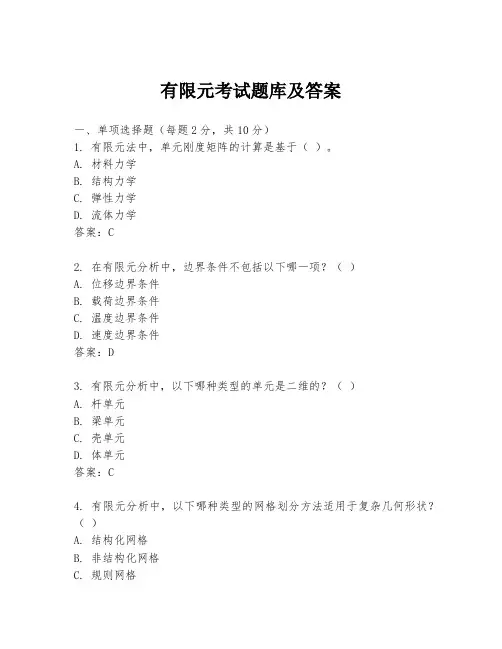

有限元考试题库及答案一、单项选择题（每题2分，共10分）1. 有限元法中，单元刚度矩阵的计算是基于（）。

A. 材料力学B. 结构力学C. 弹性力学D. 流体力学答案：C2. 在有限元分析中，边界条件不包括以下哪一项？（）A. 位移边界条件B. 载荷边界条件C. 温度边界条件D. 速度边界条件答案：D3. 有限元分析中，以下哪种类型的单元是二维的？（）A. 杆单元B. 梁单元C. 壳单元D. 体单元答案：C4. 有限元分析中，以下哪种类型的网格划分方法适用于复杂几何形状？（）A. 结构化网格B. 非结构化网格C. 规则网格D. 混合网格答案：B5. 在有限元分析中，以下哪种方法用于求解线性方程组？（）A. 高斯消元法B. 牛顿迭代法C. 有限差分法D. 有限体积法答案：A二、多项选择题（每题3分，共15分）6. 有限元分析中，以下哪些因素会影响网格划分的质量？（）A. 网格大小B. 网格形状C. 网格数量D. 网格排列答案：ABCD7. 在有限元分析中，以下哪些是常见的单元类型？（）A. 三角形单元B. 四边形单元C. 六面体单元D. 楔形单元答案：ABCD8. 有限元分析中，以下哪些是常见的边界条件？（）A. 固定边界B. 自由边界C. 压力边界D. 位移边界答案：ACD9. 在有限元分析中，以下哪些是常见的求解器类型？（）A. 直接求解器B. 迭代求解器C. 混合求解器D. 并行求解器答案：ABD10. 有限元分析中，以下哪些是常见的后处理技术？（）A. 应力云图B. 位移云图C. 模态分析D. 频率响应分析答案：ABCD三、简答题（每题5分，共20分）11. 简述有限元分析中网格划分的基本原则。

答案：有限元分析中网格划分的基本原则包括：确保网格的几何形状规则、避免过度扭曲的单元、保持网格大小的一致性、在应力集中区域细化网格、以及考虑分析的精度和计算成本。

12. 描述有限元分析中单元刚度矩阵的物理意义。

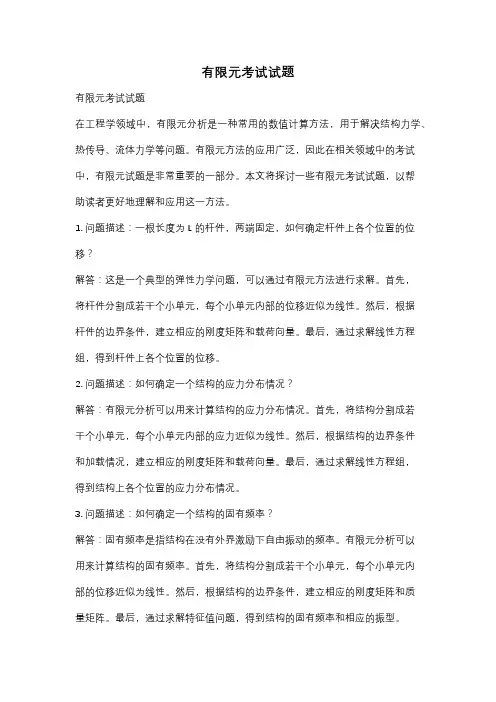

有限元考试试题有限元考试试题在工程学领域中，有限元分析是一种常用的数值计算方法，用于解决结构力学、热传导、流体力学等问题。

有限元方法的应用广泛，因此在相关领域中的考试中，有限元试题是非常重要的一部分。

本文将探讨一些有限元考试试题，以帮助读者更好地理解和应用这一方法。

1. 问题描述：一根长度为L的杆件，两端固定，如何确定杆件上各个位置的位移？解答：这是一个典型的弹性力学问题，可以通过有限元方法进行求解。

首先，将杆件分割成若干个小单元，每个小单元内部的位移近似为线性。

然后，根据杆件的边界条件，建立相应的刚度矩阵和载荷向量。

最后，通过求解线性方程组，得到杆件上各个位置的位移。

2. 问题描述：如何确定一个结构的应力分布情况？解答：有限元分析可以用来计算结构的应力分布情况。

首先，将结构分割成若干个小单元，每个小单元内部的应力近似为线性。

然后，根据结构的边界条件和加载情况，建立相应的刚度矩阵和载荷向量。

最后，通过求解线性方程组，得到结构上各个位置的应力分布情况。

3. 问题描述：如何确定一个结构的固有频率？解答：固有频率是指结构在没有外界激励下自由振动的频率。

有限元分析可以用来计算结构的固有频率。

首先，将结构分割成若干个小单元，每个小单元内部的位移近似为线性。

然后，根据结构的边界条件，建立相应的刚度矩阵和质量矩阵。

最后，通过求解特征值问题，得到结构的固有频率和相应的振型。

4. 问题描述：如何考虑非线性材料的影响？解答：有限元分析可以考虑非线性材料的影响。

在材料的应力-应变关系中，通常存在非线性现象，如材料的屈服、硬化、蠕变等。

为了考虑这些非线性现象，可以采用增量形式的有限元分析方法。

在每个增量步骤中，根据当前应力状态和材料的非线性特性，更新刚度矩阵和载荷向量。

通过迭代求解，可以得到结构的非线性响应。

5. 问题描述：如何考虑流体结构耦合问题？解答：有限元分析可以考虑流体结构耦合问题。

在流体结构耦合问题中，结构的变形会影响流体的流动，而流体的流动又会对结构施加载荷。

有限元期末考试题及答案一、选择题1. 有限元方法是一种数值分析方法，主要用于求解什么类型的数学问题？A. 线性代数方程B. 微分方程C. 积分方程D. 代数方程答案：B2. 在有限元分析中，单元的划分是基于什么原则？A. 单元数量B. 单元形状C. 问题域的几何特性D. 计算资源答案：C3. 下列哪项不是有限元分析中常用的单元类型？A. 三角形单元B. 四边形单元C. 六面体单元D. 圆形单元答案：D二、填空题4. 有限元方法中，______是指将连续的物理域离散成有限数量的小区域，这些小区域称为单元。

答案：离散化5. 在进行有限元分析时，通常需要定义材料属性，包括______、密度和弹性模量等。

答案：泊松比三、简答题6. 简述有限元方法的基本步骤。

答案：有限元方法的基本步骤包括：定义问题域、离散化问题域、选择单元类型、定义材料属性、构建全局刚度矩阵、施加边界条件、求解线性代数方程、提取结果。

7. 解释什么是有限元分析中的收敛性，并说明影响收敛性的因素。

答案：收敛性是指随着单元数量的增加，有限元分析结果逐渐接近真实解的性质。

影响收敛性的因素包括单元的类型、形状、大小以及网格的布局等。

四、计算题8. 假设有一个长度为2米的杆，两端固定，中间施加了一个向下的力F=1000N。

如果杆的材料是钢，其弹性模量E=210 GPa，泊松比ν=0.3，请计算杆的弯曲位移。

答案：首先，根据Euler-Bernoulli梁理论，可以写出弯曲位移的方程为：\[ w(x) = \frac{F}{384EI} L^3 \]其中，\( w(x) \) 是位移，\( F \) 是施加的力，\( L \) 是杆的长度，\( E \) 是弹性模量，\( I \) 是截面惯性矩。

对于一个矩形截面，\( I \) 可以表示为：\[ I = \frac{bh^3}{12} \]假设杆的截面宽度为b，高度为h，代入上述公式，可以计算出位移。

有限元试题及答案一、选择题1. 有限元法是一种数值方法，主要用于求解什么类型的数学问题？A. 线性代数方程B. 微分方程C. 积分方程D. 偏微分方程答案：D2. 在有限元分析中，以下哪项不是网格划分的基本原则？A. 网格应尽量均匀B. 网格应避免交叉C. 网格应尽量小D. 网格应适应几何形状答案：C3. 有限元方法中，单元的局部刚度矩阵可以通过以下哪种方式获得？A. 直接积分B. 矩阵乘法C. 线性插值D. 经验公式答案：A二、填空题1. 有限元方法中，______ 是指将连续的域离散化成有限数量的小单元。

答案：离散化2. 在进行有限元分析时，______ 是指在单元内部使用插值函数来近似求解场变量。

答案：近似3. 有限元法中，______ 是指在单元边界上满足的连续性条件。

答案：边界条件三、简答题1. 简述有限元法的基本步骤。

答案：有限元法的基本步骤包括：（1）定义问题域；（2）离散化问题域，生成网格；（3）为每个单元定义局部坐标系和形状函数；（4）组装全局刚度矩阵和载荷向量；（5）施加边界条件；（6）求解线性代数方程；（7）提取结果并进行后处理。

2. 描述有限元分析中的单元类型有哪些，并简述每种单元的特点。

答案：常见的单元类型包括：（1）一维单元，如杆单元和梁单元，特点是沿一个方向传递力；（2）二维单元，如三角形和四边形单元，特点是在平面内传递力；（3）三维单元，如四面体和六面体单元，特点是在空间内传递力。

每种单元都有其特定的形状函数和刚度矩阵。

四、计算题1. 给定一个简单的一维弹性杆问题，其长度为L，两端固定，中间施加集中力P。

使用有限元法求解该杆的位移和应力分布。

答案：首先，将杆离散化为一个单元。

使用一维杆单元的局部刚度矩阵和形状函数，可以推导出全局刚度矩阵。

然后，施加边界条件，即杆的两端位移为零。

最后，将集中力P转换为等效节点载荷，求解线性代数方程，得到节点位移。

应力可以通过位移和杆的截面特性计算得出。

同理可得 所以由与作用下，在微体上产生能量为： 证明2：若证明等式成立，必须首先证明 又因分解后见下表。
∴ 又因
证明3、如图所示纯弯梁
梁的厚度很薄，外载沿厚度方向无变化，其中性层为y层，梁长为， 弹性模量为E，基本变量为：
位移（对中性层） 应力（为主应力，其方向很小，不考虑） 应变（为主要应变，中性层取微段莱推导三大方程）
解：根据力得平衡方程（体积力为零时） 知 上两个等式成立，即平衡方程成立，即此情况满足平衡条件。 其边界应力，
， ，
作图如下： 故边界下应力如图2.2所示：
其边界得剪应力如图2.3所示：
四、如图所示 已知，，（平面应力问题）
求：（1）斜面上应力，的表达式 （2）最大主应力，最小主应力及此时斜面的方向余弦。
衡。 （2） 当时，、并不一定为零，此情况下平衡方程并不一定成立，
故此情况下不满足平衡，只有在时，才满足平衡。 （3） 当时，平衡方程成立，故此情况下满足平衡。 （4） 所有均为非零时，只有当，时，平衡方程才成立，才能够满
足平衡，否则不平衡。 三、下列应力分布是否满足平衡条件（体积力为零），（2D平面应力问 题），描述就如图所示平面结构，该应力函数所表示时得边界应力。
解之知 所以： 所以，其形态函数矩阵 又因 所以几何矩阵 又 所以其应力矩阵 单元的势能为： 其刚度矩阵为： 十五、如图所示，为一由两根杆组成的结构（二杆分别沿X,Y）方向， 结构参数 试写成下列FEM分析
（1） 写出各单元的刚度矩阵 （2） 写出总刚度矩阵 （3） 求出节点2的位移 （4） 求各单元应力
如图所示8.4所示力的平衡：
几何方程：由变形后的几何关系可知 其中y为距中性层坐标，为挠度曲率。 即 由虎克定律知物理方程为： 整理上述方程得知下基本方程组 故纯弯梁的应变能： 九、如图所示为1个1D拉压问题 （1）写出描写该问题的所有基本变量 （2）写出所有基本方程，包括BC （3）写出应变能，外力功 （4）写出最小势能原理的一般表达式（1D问题） （5）证明（4）（即该原理与原基本方程的关系） 解（1）基本变量 位移 应力 应变 （2）基本方程 平衡方程 几何方程 物理方程 BC()： BC(p)： 由平衡方程得知 （待定） 由几何方程得知 （待定） 由BC（）知 由BC（p）知 ∴ （3）应变能 外力功 （4）最小势能一般表达式（1D问题）

有限元期末考试试题一、选择题（每题2分，共20分）1. 在有限元分析中，单元的刚度矩阵通常通过以下哪种方式计算？A. 直接积分B. 线性插值C. 经验公式D. 试验数据2. 以下哪个选项不是有限元分析中的边界条件？A. 固定边界B. 自由边界C. 周期边界D. 热边界3. 有限元方法中，节点的自由度数量取决于什么？A. 单元类型B. 材料属性C. 几何形状D. 载荷类型4. 在进行热传导问题的有限元分析时，以下哪个方程是正确的？A. 牛顿第二定律B. 热平衡方程C. 动量守恒定律D. 质量守恒定律5. 以下哪个不是有限元分析中常用的单元类型？A. 四节点矩形单元B. 三角形单元C. 六面体单元D. 八节点等参单元二、简答题（每题10分，共30分）1. 简述有限元方法的基本步骤，并举例说明其在工程中的应用。

2. 解释什么是等参单元，并说明它在有限元分析中的重要性。

3. 描述在有限元分析中如何处理非线性问题，并给出一个具体的例子。

三、计算题（每题25分，共50分）1. 给定一个由四个节点构成的二维平面应力问题，节点坐标如下：节点1: (0, 0)节点2: (1, 0)节点3: (1, 1)节点4: (0, 1)已知材料的弹性模量E=210 GPa，泊松比ν=0.3。

若在节点1和节点3上施加单位力（1 N），试求该结构的位移场和应力场。

2. 考虑一个长方体热传导问题，其尺寸为Lx=0.5m，Ly=0.3m，Lz=0.2m。

该长方体的热导率为k=50 W/m·K，初始温度分布为T(x, y, z, 0) = 300 K。

若在x=0和x=Lx的面上施加恒定的边界温度T=400 K，试求经过时间t=10s后长方体内部的温度分布。

四、论述题（共30分）1. 论述有限元分析在结构优化设计中的作用，并讨论其在现代工程设计中的重要性。

一。

简答题：1.轴对称体上作用正对称形式的载荷时，沿坐标,,r z θ的三个分量(,,)r P r z θ，z (,,)P r z θ和(,,)P r z θθ有何特点？（P85）(,,)r P r z θ和z (,,)P r z θ是偶函数，傅里叶级数展开式中不含sin k θ，(,,)P r z θθ是奇函数，傅里叶级数展开式中不含cos k θ。

2.某单元的节点上，既有位移自由度又有转动自由度，试述此单元的协调性要求？（P27） 在交界面上满足变形协调条件，变形后既不分裂，也不重叠，从而保证了整个结构的位移连续。

3.用泛函变分求解弹性力学的场问题时，为什么只需要考虑几何边界条件？（P179） 泛函求极值与求满足位移及力边界条件的平衡方程的解是完全等价的。

利用变分求解只需要满足位移边界条件，而力边界条件是在求解泛函的极值中自动满足的。

4.写出用位移梯度表示的格林应变张量和阿尔曼西应变张量，并证明他们的参考变形？（P201）格林应变张量1=+2j i k k ij j i i j u u u u E x x x x ∂∂∂∂∂∂∂∂（+） 阿尔曼西应变张量1=+2j i k k ij j i i ju u u u e x x x x ∂∂∂∂∂∂∂∂（-） 5.写出接触问题中的运动学条件和动力学条件？（P225）运动学条件：满足不可贯穿条件，对于两个接触物体，可表示为0ABV V ⋂=动力学条件:要求连个物体接触面的合力为零0ABq q += 二、三角形单元的位移为：012012(cos 1)(sin )(sin )(cos 1)u u x x v v x x θθθθ=+-+-=++-式中0u 和0v 分别为1x 和2x 方向的刚体位移，θ为逆时针绕原点的刚体转角。

计算单元的柯西应变和格林应变。

证明此位移为刚体运动。

（P201） 解：柯西应变:11=cos 1u x εθ∂=-∂，22=cos 1v x εθ∂=-∂，12212=+sin sin 0u v x x εθθ∂∂=-+=∂∂ 格林应变：1111111111=+(cos 1cos 1(cos 1)(cos 1)sin sin )022u u u u v v E x x x x x x θθθθθθ∂∂∂∂∂∂+-+-+--+=∂∂∂∂∂∂（+）=122121121211==+(sin sin (cos 1)(sin )sin (cos 1))022u v u u v v E E x x x x x x θθθθθθ∂∂∂∂∂∂+-++--+-=∂∂∂∂∂∂（+）=2222222211=+(cos 1cos 1(cos 1)(cos 1)sin sin )022v v u u v v E x x x x x x θθθθθθ∂∂∂∂∂∂+-+-+--+=∂∂∂∂∂∂（+）=三 周向有集中载荷作用的悬臂梁，弯曲刚度为EI ，（1）建立梁的总势能表达式，（2）假定瑞利-里茨能为2323w C x C x =+，计算梁的挠度表达式。

《有限元方法》考试试卷（A卷）一、选择题1、弹性力学与材料力学的主要不同之处在于。

A. 任务；B. 研究对象；C. 研究方法；D. 基本假设。

σ是。

2、在轴对称问题中，径向应力分量rA. 恒为零；B. 与r无关；C. 与θ无关；D. 恒为常数。

3、利用ANSYS进行结构分析时，结果文件为。

A. jobname.rst；B. jobname.rth；C. jobname.rfl；D. jobname.rmg。

4、在ANSYS的单元库中，PLANE42单元属于。

A. 结构梁单元；B. 结构壳单元；C. 结构线单元；D. 结构实体单元。

5、在一个分析中，可能有多个材料特性组，ANSYS通过独特的来识别每个材料特性组。

A. 特性；B. 说明；C. 参考号；D.方法。

6、ANSYS与Pro/E的接口文件类型是。

A..x_t；B. .prt；C. .sat；D. .model。

7、载荷包括所有边界条件以及外部或内部作用效应，下列不属于ANSYS 载荷的是。

A. DOF约束；B. 力；C. 体载荷；D.应力。

8、要求面或者体有规则的形状，即必须满足一定的准则。

A.自由网格；B. 映射网格；C. Sweep分网；D. 其他。

9、独立于有限元网格，即可以改变单元网格而不影响施加的载荷。

A.阶跃载荷B. 有限元模型载荷C. 实体模型载荷；D. 斜坡载荷。

10、有限元法首先求出的解是，单元应力和应变可由它求得。

A.节点坐标；B.节点自由度；C. 节点载荷；D. 节点位移。

二、填空题（每空1分，共20分）1、在整个有限元分析的过程中，是分析的基础。

2、平面应力问题与薄板弯曲问题的弹性体几何形状都是，但前者受力特点是，变形发生在板面内；后者受力特点是的力的作用，板将变成有弯有扭的曲面。

3、典型的ANSYS文件包括、、。

4、平面应力问题与平面应变问题都具有个独立的应力分量，个独立的应变分量，但对应的弹性体几何形状前者为，后者为。
