图解：主板电源针脚接线方法主板与机箱电源开关、重启按钮接法主板跳线及英文字母代表的意义图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘第 1 页初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说第 2 页明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
主板上电源线的插法hd led-pfp pwr/slprst-sw-ppwr-sw-p满意回答主板上的插针1.电源开关(POWER)这个开关的插头是两脚的，为便于用户识别，其中一根连线一般用黄色或黑色表示，而另一根连线一般为白色。
此插头必须插接，否则无法通过机箱面板启动电脑。
此外直接短接主板上的POWER插针也可启动。
此开关的连线插头上一般标有POWER SW字样，而主板上对应位置的插针附近的英文缩写一般为PWR、Power SW、PWR SW、PW、PW SW或PS等。
2.复位开关(RESET)复位开关的插头也是两脚的，其中一根连线一般用蓝色表示，另一根连线为白色。
其作用是在不断电的情况下使电脑重新启动，常常是在电脑运行中突然死机时使用。
此开关连线的插头上一般标有RESET SW字样，而主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。
3.电源灯(POWER LED)电源灯连线同样是两脚插头，其中一根连线一般用绿色表示，另一根连线为白色。
当主机电源启动时，电源灯就会亮起来。
此开关连线的插头上一般标有POWER LED 字样，而主板上对应位置的插针附近的英文缩写一般为PW LED、Power LED、PWR LED或PLED＋和PLED-等。
4.硬盘灯(HDD LED)硬盘灯连线也是两脚插头，两根连线一般是一红一白。
当硬盘有读写动作时，硬盘灯就会亮起来。
此开关连线的插头上一般标有HDD LED字样，而主板上对应位置的插针附近的英文缩写一般为HDD LED、HD或IDE_LED＋和IDE_LDE-等。
5.喇叭(Speaker)此连线的插头有四个接脚，但只有两根连线，其颜色一般是一红一黑或一橘一黑，正确连接后供机箱上的喇叭使用。
此开关连线的插头上和主板上对应的插针附近一般都标有Speaker字样。
有些电脑在正常启动以后就会通过喇叭发出“嘀”的一声，或者在不能正常启动，通过喇叭发出相应的报警声，为用户解决问题提供帮助。
机箱主板连接图解电脑主板连接线机箱面板的连接线插针一般都在主板左下端靠近边缘的位团置，一般是双行插针，一共有10组左右，主要有电源开关，复位开关，电源指示灯，硬盘指示灯，扬声器等插针。
1电源开关连接线连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。
2复位开关连接线用来热启动计算机用的。
连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。
3电源指示灯连接线先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。
提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。
但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。
有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。
4硬盘指示灯连接线先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。
插时要注意方向性。
一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上。
5扬声器连接线先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。
红色插正极，黑色插负极。
实际电源开关：白色+正极，棕色—负极正反插均可复位开关：白蓝两种颜色，正反插可随便。
电源开关：绿色的插在P LED+插针上，白色的插在P LED插针上。
全程图解：手把手教你主板各种插针接口与机箱（电源）的接法组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。
在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。
如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。
由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。
由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。
一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。
机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。
其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。
RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。
SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。

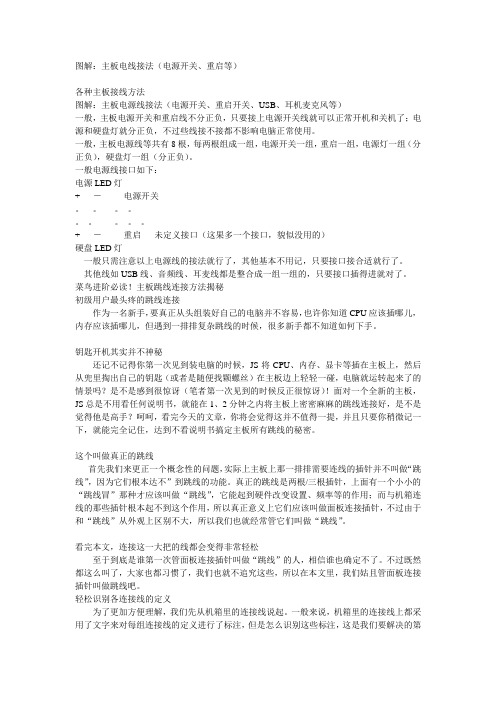

图解：主板电线接法（电源开关、重启等）各种主板接线方法图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
主板前面板插线图解整理B86du来源于网络钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWERSW英文全称：PowerSwicth可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESETSW英文全称：ResetSwicth可能用名：RESET、ResetSwicth、ResetSetup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWERLED、PLED、PWRLED、SYSLED等硬盘状态指示灯：HDDLED英文全称：Harddiskdrivelightemittingdiode 可能用名：HDLED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FPAUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。
图解：主板电源针脚接线方法主板与机箱电源开关、重启按钮接法主板跳线及英文字母代表的意义图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
第 1 页钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
第 2 页这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

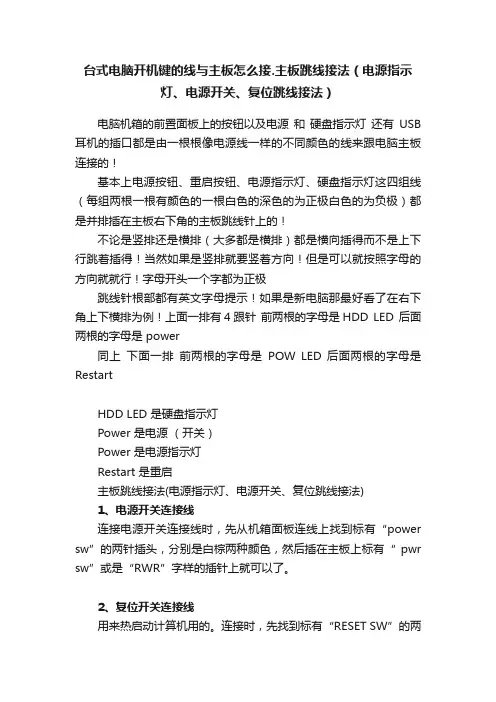

台式电脑开机键的线与主板怎么接.主板跳线接法（电源指示灯、电源开关、复位跳线接法）电脑机箱的前置面板上的按钮以及电源和硬盘指示灯还有USB 耳机的插口都是由一根根像电源线一样的不同颜色的线来跟电脑主板连接的！基本上电源按钮、重启按钮、电源指示灯、硬盘指示灯这四组线（每组两根一根有颜色的一根白色的深色的为正极白色的为负极）都是并排插在主板右下角的主板跳线针上的！不论是竖排还是横排（大多都是横排）都是横向插得而不是上下行跳着插得！当然如果是竖排就要竖着方向！但是可以就按照字母的方向就就行！字母开头一个字都为正极跳线针根部都有英文字母提示！如果是新电脑那最好看了在右下角上下横排为例！上面一排有4跟针前两根的字母是HDD LED 后面两根的字母是 power同上下面一排前两根的字母是POW LED 后面两根的字母是RestartHDD LED 是硬盘指示灯Power 是电源（开关）Power 是电源指示灯Restart 是重启主板跳线接法(电源指示灯、电源开关、复位跳线接法)1、电源开关连接线连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。
2、复位开关连接线用来热启动计算机用的。
连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。
3、电源指示灯连接线先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。
提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。
但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。
有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。
图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
轻松识别各连接线的定义为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。
下一页我们在来认识主板上的“跳线”。
轻松识别主板跳线之“基础”篇实际上，机箱上的线并不可怕，80%以上的初学者感觉最头疼的是主板上跳线的定义，但实际上真的那么可怕吗？答案是否定的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书插好复杂的跳线。
● 哪儿是跳线的第一Pin？要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如上图。
● 9Pin开关/复位/电源灯/硬盘灯定义这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
9针面板连接跳线示意图上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第9Pin并没有定义，所以插跳线的时候也不需要插这一根。
连接的时候只需要按照上面的示意图连接就可以，很简单。
其中，电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。
你能区分这根线的正负极了吗？还有一点差点忘了说，机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用GND表示）。
学到并且记住本页内容之后，你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了，现在你可以把你机箱里的这部分线拔下来，再插上。
一定要记住排列方式！为了方便大家记忆，这里我们用4句话来概括9Pin定义开关/复位/电源灯/硬盘灯位置：1、缺针旁边插电源2、电源对面插复位3、电源旁边插电源灯，负极靠近电源跳线4、复位旁边插硬盘灯，负极靠近复位跳线这么说了，相信你一定记住了！具有代表性的华硕主板接线方法● 具有代表性的华硕主板接线方法很多朋友装机的时候会优先考虑华硕的主板，但是华硕的主板接线的规律一般和前一页我们讲到的不太一样，但是也非常具有代表性，所以我们在这里单独提出来讲一下。
上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。
这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。
下面我们来找一下这个的规律。
首先，SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。
所以以后看到这种插针的时候，我们首先确定SPeaker 的位置。
然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。
剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。
● 其他无规律主板的接线方式：除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如上图。
大家遇到这样主板的时候，就按照标识来插线就可以了。
看到现在，相信你已经明白了装机员用钥匙开机的秘密了吧，实际上也就是POWER 相应的插针进行短接，很简单。
前置USB与前置音频的接线方法●前置USB前置USB的接线方法实际上非常简单，现在一般的机箱都将前置USB的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。
一般来说，目前主板上前置USB的插针都采用了9Pin的接线方式，并且在旁边都有明显的USB 2.0标志。
要在主板上找到前置USB的插针也非常简单，现在的主板一般都有两组甚至两组以上的前置USB插针（如上图），找前置USB的时候大家只要看到这种9pin的，并且有两组/两组以上的插针在一起的时候，基本上可以确定这就是前置USB的插针，并且在主板附近还会有标识。
现在一般机箱上的前置USB连线搜是这样整合型的，上面一共有8根线，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行。
如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接。
如上图这根线，虽然是整合的，但同样是以红白绿黑的排序方式。
●前置音频连接方法由于前置音频是近两年才开始流行起来的，别说是用户了，就连很多装机的技术员都不太会连接前置音频的线，甚至还有不少JS直接说出了接了前置后面就不出声了这样的笑话。
那么前置音频到底是不是那么难接呢，我们一起来看一看。
从目前市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准（如上图）。
从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。
点击放大上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。
在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。
下面我们来看一下主板上每颗针的定义：1——Mic in/MIC（麦克风输入）2——GND（接地）3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）4——No pin5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道后置音频输出）7——NO pin8——NO pin9——LINE OUT FL（左声道前置音频输出）10——LINE OUT RL（左声道后置音频输出）在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。
实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。
看起来线有点多，但是同样非常好记，大家不妨按照笔者记得方法。
首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5Pin和第6Pin插右声道，第9Pin和第10Pin插左声道。
从上往下数就是，Mic in、Mic电压、右声道、左声道，再外加一个接地。
这么记是不是很简单？很多接线实际上都整合了，不用再为线序烦恼。
