电控发动机燃油供给系统的原理与故障诊断在现代汽车中，电子控制系统扮演着至关重要的角色。
其中，燃油供给系统是其中一个关键的子系统。
本文将介绍电控发动机燃油供给系统的工作原理和常见的故障诊断方法。
燃油供给系统的工作原理燃油供给系统的基本功能是向发动机提供正确的空气/燃油混合物。
具体而言，这个过程包含以下步骤：1.燃油储存：燃油通常存储在汽车的油箱中。
油箱的底部有一个吸油管，负责把燃油输送到燃油泵。
2.燃油泵：燃油泵是燃油供给系统中最重要的一个组件。
当发动机启动时，燃油泵开始工作，将燃油从油箱中抽取，并将其注入到燃油滤清器中。
然后，燃油被送到燃油喷射器中。
3.发动机控制模块(ECM)：ECM是汽车电子控制系统的核心。
它监测发动机的运行状况，并计算出正确的燃油量和空气量的混合物的比例。
然后，ECM向燃油喷射器发送信号，让其在正确的时候释放出适当的燃油量。
4.燃油喷射器：燃油喷射器是燃油供给系统中的另一个重要组件。
它根据 ECM 发出的信号计算出燃油的喷射定时和喷射量。
这些参数的正确性会影响发动机燃烧的效率和发动机的性能。
以上步骤中，燃油泵、ECM和燃油喷射器这三个组件是电控发动机燃油供给系统的核心组成部分。
常见的故障诊断方法燃油供给系统是一个复杂的子系统，可能会出现多种故障。
以下是一些常见的故障和其对应的故障诊断方法：燃油泵故障燃油泵故障的典型症状是发动机无法启动。
如果燃油泵无法为发动机提供足够的燃油，发动机就无法正常工作。
下面是一些可能导致燃油泵故障的原因：•燃油泵电气连接故障•燃油泵马达故障•油箱中的油不足为检查燃油泵是否正常工作，可以使用燃油压力表来测试燃油系统的压力。
压力高于规定的范围通常表明燃油泵失效。
燃油滤清器故障燃油滤清器是保护燃油系统免受污染和异物的重要组件。
当燃油滤清器受到污染或故障时，燃油供给系统的运行可能会受到影响。
以下是一些可能导致燃油滤清器故障的原因：•燃油滤清器过滤元件的污染•燃油滤清器连接管道的堵塞如果燃油供给系统的工作出现问题，可以检查燃油滤清器是否受到污染或其连接管道是否有堵塞。
空气供给系统组成与原理.txt爱情就像脚上的鞋，只有失去的时候才知道赤脚走路是什么滋味骗人有风险，说慌要谨慎。
不要爱上年纪小的男人，他会把你当成爱情学校，一旦学徒圆满，便会义无反顾地离开你。
空气供给系统组成：空气计量装置（空气流量计或进气压力传感器）、怠速控制阀、补充空气阀、惯性增压进气系统、节气门位置传感器、进气温度传感器等（后两个传感器在下讲介绍）空气供给系统功用：供给与发动机负荷相适应的清洁空气，直接和间接计量空气质量，与喷油器喷出的汽油形成最佳混合气。
较早期空气供给系统（l-jetronic系统）现在用空气供给系统（d-jetronic系统）1.翼片式空气流量计（1）主要件功能缓冲片：缓冲室内空气对缓冲片的阻尼作用，使翼片转动平稳旁通空气调节螺钉：调节怠速时旁通空气量的大小，从而调节怠速混合气的成分电位计：将翼片转动的角度转换为电信号（2）工作原理翼片全关时，没有进气量，产生电压信号最强翼片打开时，进气量由小变大，产生电压信号有强变弱翼片全开时，进气量最大，产生电压信号最弱（3）控制电路下图为早期凌志es300发动机翼片式空气流量计，集成有三个元件空气流量计：vc（电源）、vs（空气流量信号）、e2（接地）进气温度传感器：tha（温度信号）、e1（接地）燃油泵开关2.卡门漩涡式空气流量计（1）光电式1）结构与原理卡门漩涡原理：流体流过涡流发生体时，流体会产生系列漩涡，且漩涡频率与流体流速成正比。
光电式传感器：由发光二极管、振动反光镜、光敏三极管组成。
漩涡频率通过压力孔使振动反光镜振动，光敏三极管接受因振动产生变化的光能，转化为脉冲电压信号，该脉冲信号与漩涡频率成正比2）控制电路某款车型卡门漩涡式空气流量计，集成有二个元件空气流量计：v1（电源）、v2（空气流量信号）、e（接地）进气温度传感器：ats（温度信号）、e1（接地）（2）超声波式1）结构与原理卡门漩涡原理：同上述超声波式传感器：由超声波发射器、超声波接受器组成。
发动机系统工作原理发动机是现代交通工具中的重要组成部分，它是为车辆提供推动力的关键设备。
了解发动机系统的工作原理对于维护和了解汽车性能非常重要。
本文将介绍发动机系统的基本工作原理，包括点燃混合气体、气缸压缩和爆炸推动等过程。
1. 燃油供给系统发动机的燃油供给系统主要由燃油箱、燃油泵、燃油滤清器和喷油器等组成。
燃油从燃油箱通过燃油泵被抽送到发动机中，并经过滤清器过滤杂质。
喷油器将燃油以合适的喷雾形式喷入气缸，与空气混合形成可燃混合气体。
2. 空气供给系统发动机的空气供给系统主要由进气道、空气滤清器和节气门等组成。
空气通过空气滤清器进入进气道，节气门控制空气流量。
进入气缸的空气需要与喷入的燃油混合，在发动机工作中发挥作用。
3. 点燃系统点燃系统是发动机中点燃混合气体的关键部分。
它主要由点火线圈、火花塞和点火控制模块等组成。
点火线圈提供高压电流，通过火花塞产生高压火花，点燃气缸中的混合气体。
点火控制模块控制点火的时机和参数，确保点火过程的准确性。
4. 气缸压缩和爆炸推动气缸是发动机中完成燃烧过程的关键部分。
气缸内的活塞上下运动，通过连杆和曲轴将线性运动转化为旋转运动，并扭转输出动力。
在活塞上升的过程中，气缸内的混合气体被压缩，从而提高其温度和压力。
当活塞达到顶点时，点火系统引发火花，混合气体发生爆炸燃烧，并推动活塞向下运动。
这种连续的爆炸和推动过程使发动机产生动力。
5. 冷却系统发动机工作时会产生大量热量，为了保证发动机的正常运行，需要通过冷却系统来控制温度。
冷却系统由水泵、散热器和冷却液等组成。
冷却液通过水泵循环流动，带走热量并通过散热器散发到空气中，从而保持发动机温度在合适范围内。
总结：发动机系统的工作原理包括燃油供给、空气供给、点燃、气缸压缩和爆炸推动等多个方面。
各个部件有效地协作，保证发动机的正常运转。
了解发动机系统的工作原理有助于我们更好地理解汽车的性能，并在维护和保养中做出正确的决策。
电控柴油机工作原理
电控柴油机工作原理十分复杂，需要多个部件和系统的配合才能实现。
为了让柴油机能够高效工作，电子控制单元（ECU）起着至关重要的作用。
以下是电控柴油机的工作原理简要描述：
1. 空气供给系统：电控柴油机的空气供给系统由进气道、空气滤清器和涡轮增压器组成。
通过进气道吸入的空气经过空气滤清器过滤后，进入涡轮增压器。
涡轮增压器通过加速和压缩空气，使其更充足，增加柴油机的动力输出。
2. 燃油供给系统：燃油供给系统向柴油机供给燃油，并控制燃油喷射的时机和量。
主要包括燃油箱、燃油泵、喷油器等。
燃油泵通过压力将燃油送入喷油器，喷油器则根据ECU的控制
信号将燃油喷射到燃烧室。
3. 燃油喷射系统：燃油喷射系统通过控制喷油器的喷油时机、压力和喷孔形状，实现燃油的精确喷射。
ECU接收多个传感
器信号，包括转速、负荷、氧传感器等，根据这些信号来确定喷油量和喷油时机，以提高燃烧效率和减少排放。
4. 其他控制系统：电控柴油机还包括其他控制系统，如点火系统、冷却系统、发电机系统等，这些系统通过ECU进行监测
和控制，以确保柴油机的性能和可靠性。
总之，电控柴油机通过ECU对各个系统进行精准控制，实现
了燃油喷射、空气供给、点火等过程的优化，提高了柴油机的燃油经济性、动力输出和环境友好性。
燃油供给系统主要部件的结构与工作原理的心得体会汽车燃油系统由哪些零部件组成；汽油箱、燃油泵、油量感应器、汽油管、燃油滤清、燃油压力调节器、燃油油轨，喷油嘴、碳罐、组成一起的，统称燃油系统。
一燃油箱(汽油箱)→储存燃油用。
燃油泵(电动汽油泵)汽油泵的作用是将汽油从油箱中吸出，并经管路和汽油滤清器压送到油轨经过喷油嘴雾化最后到达燃烧室。
正是由于有了汽油泵，汽油箱才能安放到远离发动机的汽车尾部，并低于发动机。
汽油喷射式发动机用的电动汽油泵的主要安装型式有装在供油管路中或汽油箱中两种。
前者布置范围较大，不需要专门设计汽油箱，安装拆卸方便。
但油泵吸油段长，易产生气阻，工作噪音也较大，此外要求油泵绝对不能泄露，目前的新型车辆上已较少使用这种型式。
后者燃油管路简单，噪音低，多燃油泄漏要求不高，是当前主要趋势。
在工作时，汽油泵的流量除提供发动机运转所需的消耗外，还应保证有足够的回油流量，以保证燃油系统的压力稳定和足够的冷却。
二、油量感应器各种车辆油箱油位检测，利用铁氧体磁铁产生的磁场控制干簧管触点通断的原理，将被测液位的变化转换成电信号输出与二次仪表相连接，从而检测出液位高度。
三、汽油管→输送汽油的作用。
燃油滤清器汽油滤清器的滤芯多采用滤纸，也有使用尼龙布、高分子材料的汽油滤清器主要功能是滤除汽油中的杂质。
如果汽油滤清器过脏或堵塞。
线式滤纸汽油滤清器：汽油滤清器在此类汽油滤清器内部，折叠的滤纸和塑料或金属滤器的两端连接，污油进入后，由滤清器外壁经过层层滤纸过滤后到达中心，洁净的燃油流出。
汽油滤清器主要功能是滤除汽油中的杂质。
如果汽油滤清器过脏或堵塞，主要表现为：加油门时，动力起来较慢，或起不来，汽车启动困难，有时候要打火2－5次才能打着。
多数发动机上装的都是一次性不可拆洗式的纸质滤芯汽油滤清器，更换周期一般为10000公里，如果你加的汽油杂质少，15000－20000公里更换一个也问题不大。
滤清器有进出油口箭头标记，更换时切勿装反。

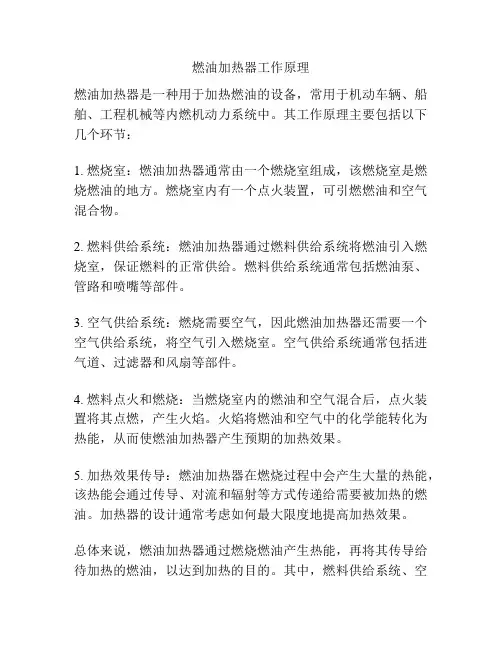

燃油加热器工作原理
燃油加热器是一种用于加热燃油的设备，常用于机动车辆、船舶、工程机械等内燃机动力系统中。
其工作原理主要包括以下几个环节：
1. 燃烧室：燃油加热器通常由一个燃烧室组成，该燃烧室是燃烧燃油的地方。
燃烧室内有一个点火装置，可引燃燃油和空气混合物。
2. 燃料供给系统：燃油加热器通过燃料供给系统将燃油引入燃烧室，保证燃料的正常供给。
燃料供给系统通常包括燃油泵、管路和喷嘴等部件。
3. 空气供给系统：燃烧需要空气，因此燃油加热器还需要一个空气供给系统，将空气引入燃烧室。
空气供给系统通常包括进气道、过滤器和风扇等部件。
4. 燃料点火和燃烧：当燃烧室内的燃油和空气混合后，点火装置将其点燃，产生火焰。
火焰将燃油和空气中的化学能转化为热能，从而使燃油加热器产生预期的加热效果。
5. 加热效果传导：燃油加热器在燃烧过程中会产生大量的热能，该热能会通过传导、对流和辐射等方式传递给需要被加热的燃油。
加热器的设计通常考虑如何最大限度地提高加热效果。
总体来说，燃油加热器通过燃烧燃油产生热能，再将其传导给待加热的燃油，以达到加热的目的。
其中，燃料供给系统、空
气供给系统和点火装置等都起到了重要的作用，确保了加热器的正常工作。
汽车燃油供应系统工作原理汽车燃油供应系统是保证发动机正常运行的重要组成部分。
它负责将燃油从油箱输送至发动机，并确保恰当的燃油空燃比。
本文将详细介绍汽车燃油供应系统的工作原理。
1. 燃油供应系统的组成部分汽车燃油供应系统主要由燃油泵、燃油过滤器、燃油储存器、燃油喷射器及相关传感器组成。
其中，燃油泵负责将燃油从油箱中抽送至发动机。
燃油过滤器用于过滤燃油中的杂质，确保燃油的清洁度。
燃油储存器则用于储存燃油，并通过燃油喷射器喷射到发动机燃烧室中。
相关传感器用于监测燃油供应系统的工作状况。
2. 常见的燃油供应系统类型目前，汽车燃油供应系统主要有喷油式燃油系统和化油器式燃油系统两种类型。
喷油式燃油系统利用燃油喷射器实现燃油的喷射；而化油器式燃油系统则采用化油器将燃油与空气混合后供给发动机。
3. 喷油式燃油供应系统的工作原理喷油式燃油供应系统的工作原理如下：步骤1：油箱中的燃油通过燃油泵被抽送至高压油管中。
步骤2：高压油管中的燃油被送至燃油喷射器。
步骤3：燃油喷射器根据发动机的工作状态，通过控制阀门来喷射适量的燃油至发动机燃烧室。
步骤4：喷射到燃烧室中的燃油经过压缩、点火和燃烧，产生动力推动汽车前进。
4. 化油器式燃油供应系统的工作原理化油器式燃油供应系统的工作原理如下：步骤1：燃油从油箱通过燃油泵被送至化油器中。
步骤2：化油器中的喷嘴通过气流的作用将燃油雾化，并与进气管中的空气混合。
步骤3：混合后的燃油与空气通过进气阀进入发动机燃烧室。
步骤4：混合气经过压缩、点火和燃烧，推动汽车前进。
5. 燃油供应系统的优化和改进随着汽车技术的发展，燃油供应系统也在不断优化和改进。
例如，电子喷油系统的出现使得燃油喷射更加精确和高效，提高了发动机的性能和燃油经济性。
同时，采用电控式节气门和智能化的传感器，可以根据车速、负荷和环境条件等自动调整喷油量，实现更好的燃烧效果和排放控制。
总结：汽车燃油供应系统在发动机正常运行中起着至关重要的作用。
