形位公差原则

形位公差项目的选取原则
形位公差项目的选取原则包括以下几点：
1.在满足功能要求的前提下，应选用测量简便的项目。

例如，同轴度公差常常用径向圆跳动公差或径向圆跳动公差代替。

但需要注意，径向圆跳动是同轴度误差与圆柱面形状误差的综合，故代替时，给出的跳动公差值应略大于同轴度公差值，否则就会要求过严。

2.公差原则的选择。

独立原则用于尺寸精度与形位精度精度要求相差较大，需分别满足要求，或两者无联系，保证运动精度、密封性，未注公差等场合。

包容要求主要用于需要严格保证配合性质的场合。

最大实体要求用于中心要素，一般用于配件要求为可装配性（无配合性质要求）的场合。

最小实体要求主要用于需要保证零件强度和最小壁厚等场合。

可逆要求与最大（最小）实体要求联用，能充分利用公差带，扩大了被测要素实际尺寸的范围，提高了效益。

在不影响使用性能的前提下可以选用。

3.基准要素的选择。

基准部位应选用零件在机器中定位的结合面作为基准部位，例如箱体的底平面和侧面、盘类零件的轴线、回转零件的支承轴颈或支承孔等。

基准要素应具有足够的大小和刚度,以保证定位稳定可靠。

选用加工比较精确的表面作为基准部位。

尽量使装配、加工和检测基准统一，这样可以消除因基准不统一而产生的误差，也可以简化夹具、量具的设计与制造，测量方便。

4.形位公差值的选择。

总的原则是在满足零件功能的前提下，选取最经济的公差值。

根据零件的功能要求，考虑加工的经济性和零件
的结构、刚性等因素，按表确定要素的公差值。

１996《形状与位置公差》国家标准对形位公差与尺寸公差得相关性要求规定了五种,即:独立原则、包容要求(包容原则)、最大实体要求(最大实体原则)、最小实体要求与可逆要求。

公差原则得选用跟行业无关、独立原则一般用于非配合零件,或对形状与位置要求严格,而对尺寸精度要求相对较低得场合。

如印刷机得滚筒,尺寸精度要求不高,但对圆柱度要求高,以保证印刷清晰,因而给出了圆柱度公差,而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上得配合性质要求较严格得配合表面、如回转轴得轴颈、滑动套筒与孔、滑块与滑块槽等。

最大实体要求常用于对零件配合性质要求不严,但要求顺利保证零件可装配性得场合。

最小实体要求常用于保证零件得最小壁厚,以保证必要得强度要求得场合。

ﻫ可逆要求只用于被测要素,不用于基准要素。

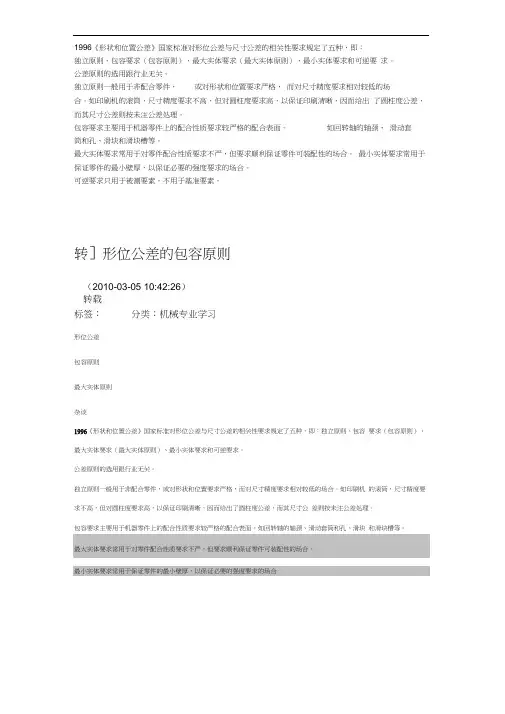

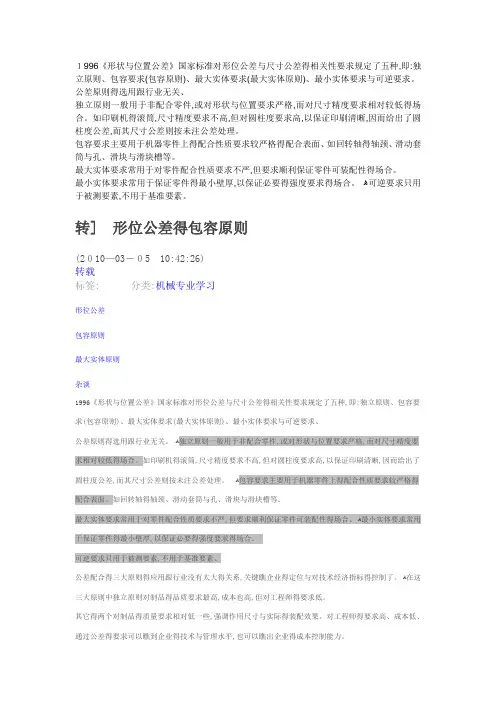

转] 形位公差得包容原则(2０10—03－０5 10:42:26)转载分类:机械专业学习标签:形位公差包容原则最大实体原则杂谈1996《形状与位置公差》国家标准对形位公差与尺寸公差得相关性要求规定了五种,即:独立原则、包容要求(包容原则)、最大实体要求(最大实体原则)、最小实体要求与可逆要求、公差原则得选用跟行业无关。

ﻫ独立原则一般用于非配合零件,或对形状与位置要求严格,而对尺寸精度要求相对较低得场合。

如印刷机得滚筒,尺寸精度要求不高,但对圆柱度要求高,以保证印刷清晰,因而给出了圆柱度公差,而其尺寸公差则按未注公差处理。

ﻫ包容要求主要用于机器零件上得配合性质要求较严格得配合表面。

如回转轴得轴颈、滑动套筒与孔、滑块与滑块槽等。

最大实体要求常用于对零件配合性质要求不严,但要求顺利保证零件可装配性得场合、ﻫ最小实体要求常用于保证零件得最小壁厚,以保证必要得强度要求得场合。

可逆要求只用于被测要素,不用于基准要素、公差配合得三大原则得应用跟行业没有太大得关系,关键瞧企业得定位与对技术经济指标得控制了。

ﻫ在这三大原则中独立原则对制品得品质要求最高,成本也高,但对工程师得要求低。

1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

转］形位公差的包容原则（2010-03-05 10:42:26）转载标签：分类：机械专业学习形位公差包容原则最大实体原则杂谈1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

可逆要求只用于被测要素，不用于基准要素。

公差配合的三大原则的应用跟行业没有太大的关系，关键看企业的定位和对技术经济指标的控制了.在这三大原则中独立原则对制品的品质要求最高，成本也高，但对工程师的要求低.其它的两个对制品的质量要求相对低一些，强调作用尺寸和实际的装配效果.对工程师的要求高.成本低.通过公差的要求可以看到企业的技术和管理水平也可以看岀企业的成本控制能力.包容要求包容要求适用于单一要素如圆柱表面或两平行表面。

尺寸公差和形位公差关系的公差原则引言在制造业中，尺寸公差和形位公差是非常重要的概念，它们直接影响产品的质量和合格性。

尺寸公差和形位公差之间存在一定的关系，正确地处理它们的关系可以确保产品的精度和性能达到设计要求。

本文将全面、详细、完整地探讨尺寸公差和形位公差的关系，并介绍相应的公差原则。

尺寸公差和形位公差的定义1.尺寸公差是指允许的尺寸变化范围，用于描述零件尺寸与设计要求之间的偏差。

例如，图纸上标注的长度为10mm，公差为±0.1mm，表示允许长度在9.9mm至10.1mm之间。

2.形位公差是指允许的形状和位置偏差范围，用于描述零件的形状和位置与设计要求之间的偏差。

形位公差在三维空间中描述了零件的尺寸、位置和形状之间的关系。

例如，图纸上标注的圆心位置为(0,0)，形位公差为0.2mm，表示允许圆心位置在圆心(0,0)的半径为0.2mm的圆内。

尺寸公差和形位公差的关系尺寸公差和形位公差之间存在一定的关系，它们相互制约和影响，需要综合考虑才能确保产品的精度和合格性。

以下是尺寸公差和形位公差的关系原则：1. 尺寸公差对形位公差的影响当尺寸公差增大时，形位公差的容差范围也会相应增大。

简单来说，尺寸公差越大，形位公差的要求就越宽松，制造难度也就相对较低。

然而，要注意的是，尺寸公差的增大也可能会导致产品的功能性能受到一定影响，因此需要在满足产品功能要求的前提下，合理确定尺寸公差和形位公差的关系。

2. 形位公差对尺寸公差的影响形位公差是描述零件形状和位置偏差的指标，它可以限制零件的尺寸变化范围。

形位公差较小，一般意味着允许的尺寸公差范围也较小；形位公差较大，允许的尺寸公差范围也相应增大。

因此，形位公差的大小直接影响了尺寸公差的限制范围。

3. 综合考虑尺寸公差和形位公差为了确保产品的质量和合格性，需要综合考虑尺寸公差和形位公差的关系。

在设计过程中，可以通过优化尺寸公差和形位公差的组合，来实现既满足产品功能要求，又提高零件的制造可行性和成本控制。
