形位公差的包容原则

包容原则、独立原则、最大实体要求1、独立原则1）、图样上给定的尺寸公差、形状公差和位置公差均是独立的，没有关联，检测时分别满足各自要求即可。

2）、独立原则没有符号，图纸如果未标其他原则要求，则默认为独立原则。

3）、应用场合：对形位精度要求严格，而单独加以控制而不允许受尺寸影响的要素；形位精度要求较高，尺寸精度要求低的要素；尺寸精度要求较高，形位精度要求低的要素；形位与尺寸本身无必然联系的要素；形位与尺寸均要求较低的非配合要素；未注形位公差与注出尺寸公差的要素4）、举例：不管实际尺寸为多少，直线度均一样。

5）、举例：2、最大实体要求：公差值后边加符号：M1）、最大实体尺寸、最小实体尺寸A、最大实体尺寸：指实体占有材料最多。

在最大实体状态时的尺寸；对外表面（轴、凸台等）最大实体尺寸等于最大极限尺寸，对内表面（孔、槽等）最大实体尺寸等于最小极限尺寸。

B、最小实体尺寸：指实体占有材料最少。

在最小实体状态时的尺寸；对外表面（轴、凸台等）最小实体尺寸等于最小极限尺寸，对内表面（孔、槽等）最小实体尺寸等于最大极限尺寸。

C、C、举例：轴径为φ10h8（0/-0.022），它的最大实体尺寸为10，最小实体尺寸为9.978；孔径为φ10H8（+0.022/0）,它的最大实体尺寸为10，最小实体尺寸为 10.022。

2）、最大实体实效尺寸：A、最大实体尺寸：两点测量得到的尺寸。

B、最大实体实效尺寸：最高点与最低点的尺寸，也即等于最大实体尺寸+形位公差。

3）、最大实体要求A、当被测要素的实际尺寸偏离最大实体尺寸时，形位公差可以获得补偿值的一种公差原则。

即：图纸上标注的形位公差值是被测要素在最大实体状态下给定的。

当被测要素直径偏离最大实体直径时，形位公差值可得到一个补偿值。

该补偿值是最大实体直径和实际直径之差的绝对值B、以轴举例：一直径φ20、尺寸公差0至-0.02、直线度公差φ0.01，并遵守最大实体原则的轴颈，该轴最大实体尺寸为φ20,若被测要素实测值为φ19.99,则直线度公差可以得到一个补偿值即φ20-φ19.99=φ0.01,也就是说轴线可以在φ0.02 直线度公差带内变动。

1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

转］形位公差的包容原则（2010-03-05 10:42:26）转载标签：分类：机械专业学习形位公差包容原则最大实体原则杂谈1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

可逆要求只用于被测要素，不用于基准要素。

公差配合的三大原则的应用跟行业没有太大的关系，关键看企业的定位和对技术经济指标的控制了.在这三大原则中独立原则对制品的品质要求最高，成本也高，但对工程师的要求低.其它的两个对制品的质量要求相对低一些，强调作用尺寸和实际的装配效果.对工程师的要求高.成本低.通过公差的要求可以看到企业的技术和管理水平也可以看岀企业的成本控制能力.包容要求包容要求适用于单一要素如圆柱表面或两平行表面。

形状公差与位置公差一、形位公差和形位误差1. 形位公差：形状公差是被测实际要素的形状和位置所允许的变动量。

2.形位误差：形状误差是指被测实际要素对理想要素的变动量。

3、公差带的形状⏹定义：限制被测要素变动的区域。

其主要形状有10种：圆内的区域、两同心圆间的区域、两同轴圆柱面间的区域、两等距线间的区域、两平行直线间的区域、圆柱面内的区域、两等距曲面间的区域、两平行平面间的区域、棱柱内的区域、球面内的区域。

⏹作用：体现被测要素的设计要求，也是加工和检验的根据。

⏹表示：形状、大小、方向、位置。

形状公差与位置公差形位误差的评定原则最小条件：是指被测实际要素对其理想要素的最大变动量为最小。

4、形位公差的项目（GB/T1182-1996）对被测要素的形状在公差带内有进一步要求时，应在公差值后面加注相应的符号二、形状公差的项目1. 直线度公差实际被测要素对理想直线的允许变动量。

直线度公差是实际被测要素对理想直线的允许变动量。

1）在给定平面内的直线度公差带图2-21 给定平面内的直线度公差带2）在给定一个方向上的直线度公差带图2-22 给定一个方向上的直线度公差带1. 直线度公差3）在给定相互垂直的两个方向上的直线度公差带图2-23 给定两个方向上的直线度公差带2. 平面度公差平面度公差是实际被测要素对理想平面的允许变动量，其公差带是距离为公差值t的两平行平面之间的区域。

3. 圆度公差实际被测要素对理想圆的允许变动量，其公差带是垂直于轴线的任一截面上半径差为公差值t的两个同心圆间的区域。

4. 圆柱度公差实际被测要素对理想圆柱的允许变动量，其公差带是半径差为公差值t的两同轴圆柱面之间的区域。

实际被测要素对理想轮廓线的允许变动量，其公差带是距离为公差值t，对理想轮廓线对称分布的两等距曲线之间的区域。

实际被测要素对理想轮廓面的允许变动量，其公差带是距离为公差值t，对理想轮廓面对称分布的两等距曲面之间的区域，理想轮廓面由理论正确尺寸标出。

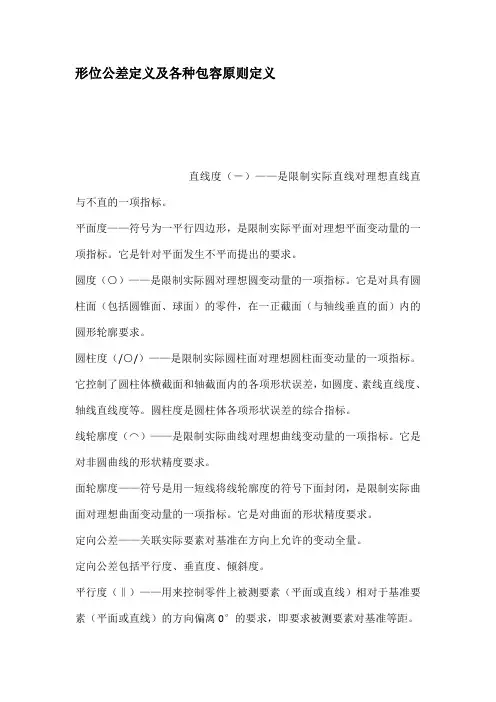

形位公差定义及各种包容原则定义直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

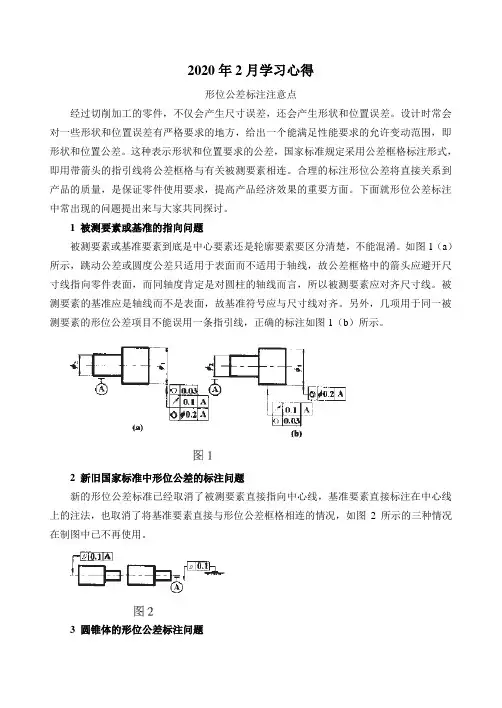

2020年2月学习心得形位公差标注注意点经过切削加工的零件，不仅会产生尺寸误差，还会产生形状和位置误差。

设计时常会对一些形状和位置误差有严格要求的地方，给出一个能满足性能要求的允许变动范围，即形状和位置公差。

这种表示形状和位置要求的公差，国家标准规定采用公差框格标注形式，即用带箭头的指引线将公差框格与有关被测要素相连。

合理的标注形位公差将直接关系到产品的质量，是保证零件使用要求，提高产品经济效果的重要方面。

下面就形位公差标注中常出现的问题提出来与大家共同探讨。

1 被测要素或基准的指向问题被测要素或基准要素到底是中心要素还是轮廓要素要区分清楚，不能混淆。

如图1（a）所示，跳动公差或圆度公差只适用于表面而不适用于轴线，故公差框格中的箭头应避开尺寸线指向零件表面，而同轴度肯定是对圆柱的轴线而言，所以被测要素应对齐尺寸线。

被测要素的基准应是轴线而不是表面，故基准符号应与尺寸线对齐。

另外，几项用于同一被测要素的形位公差项目不能误用一条指引线，正确的标注如图1（b）所示。

2 新旧国家标准中形位公差的标注问题新的形位公差标准已经取消了被测要素直接指向中心线，基准要素直接标注在中心线上的注法，也取消了将基准要素直接与形位公差框格相连的情况，如图2所示的三种情况在制图中已不再使用。

3 圆锥体的形位公差标注问题圆锥体上的形位公差标注要注意标注指引线与圆锥体素线是否垂直的问题，如图3所示，直线度、圆跳动箭头的方向应垂直于圆锥体素线，而圆度箭头的方向应与圆锥体的轴线垂直。

4 形位公差取值的合理性及协调性问题4.1 各种公差的关系（1）形状公差与尺寸公差某些形状公差可以控制在尺寸公差之内，如某轴的尺寸要求为，即表示轴径允许在59.97～60mm之间变动，其圆度误差也就自然的控制在R max－R min的两个同心圆之间了。

所以当形状误差可由尺寸公差控制时，就不必再给出形状公差要求。

只有在给定的尺寸控制范围内，形状精度尚不能满足设计要求时，才可给出形状公差。

1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

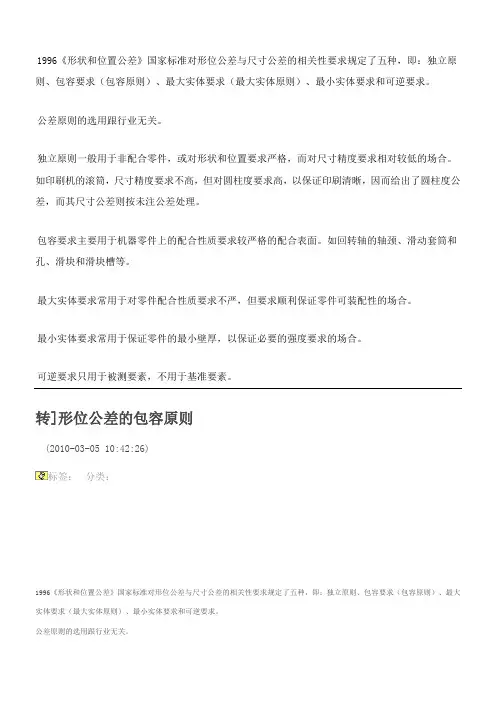

转]形位公差的包容原则(2010-03-05 10:42:26)标签：分类：1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

公差配合的三大原则的应用跟行业没有太大的关系,关键看企业的定位和对技术经济指标的控制了.在这三大原则中独立原则对制品的品质要求最高,成本也高,但对工程师的要求低.其它的两个对制品的质量要求相对低一些,强调作用尺寸和实际的装配效果.对工程师的要求高.成本低.通过公差的要求可以看到企业的技术和管理水平,也可以看出企业的成本控制能力.包容要求包容要求适用于单一要素如圆柱表面或两平行表面。

1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

转] 形位公差的包容原则(2010-03-05 10:42:26)转载分类：机械专业学习标签：形位公差包容原则最大实体原则杂谈1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

公差配合的三大原则的应用跟行业没有太大的关系,关键看企业的定位和对技术经济指标的控制了.在这三大原则中独立原则对制品的品质要求最高,成本也高,但对工程师的要求低.其它的两个对制品的质量要求相对低一些,强调作用尺寸和实际的装配效果.对工程师的要求高.成本低.通过公差的要求可以看到企业的技术和管理水平,也可以看出企业的成本控制能力.包容要求包容要求适用于单一要素如圆柱表面或两平行表面。

形位公差的包容原则This model paper was revised by the Standardization Office on December 10, 20201996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

转]形位公差的包容原则(2010-03-05 10:42:26)标签：分类：1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

公差配合的三大原则的应用跟行业没有太大的关系,关键看企业的定位和对技术经济指标的控制了.在这三大原则中独立原则对制品的品质要求最高,成本也高,但对工程师的要求低.其它的两个对制品的质量要求相对低一些,强调作用尺寸和实际的装配效果.对工程师的要求高.成本低.通过公差的要求可以看到企业的技术和管理水平,也可以看出企业的成本控制能力.包容要求包容要求适用于单一要素如圆柱表面或两平行表面。

形位公差的包容原则
包容原则：当尺寸要素只有一个尺寸公差时，该公差会同时约束尺寸要素的大小和形状。

尺寸要素不能超过MMC（最大实体状态）的完美边界。

这个边界是有图纸定义的正确几何形状，当尺寸要素是MMC时，不允许有形状上的误差；当尺寸从MMC向LMC（最小实体状态）偏离时，该偏离量即为允许的形状误差的最大值。

扩展资料
包容原则的应用：
包容要求主要是用于要保证孔，轴的配合性质，特别是配合公差要求严格的精密配合。

它用最大实体边界尺寸控制孔、轴配合所需亮逗要的最小间隙或者最大过盈。

例如，车床尾座孔Φ60H6与顶尖套筒Φ60h5的配合，同轴度精度要求很高，间隙的变动范围要小，最小间隙可以为零。

它们必须采用包容要求，通过孔和轴各自遵守的最大实体边界来保证配合性质，不会因孔和轴的形状误差的影响而产生过盈。

若Φ60H6孔和Φ60h5轴采用独立原则的话，由于形状误差的影响，它们的配合就可能产生过盈。

按包容原则给出单一缓键好要素孔、轴的尺寸公差后，若对该孔、轴的形状公差有更高的要求时，还可以进一步提出形状公差的要求，但形状公差值必须小于给出的尺寸公差值。

公差相关要求（三大要求）（互换性与测量技术基础——机械工业出版社）：包容要求：符号为○E。

包容原则时指当实际尺寸处于最大实体尺寸（如图中的Ø20mm）时，其形位公差为0，当实际尺寸偏离最大实体尺寸时，允许的形状误差可以相应的增加，增加量为实际尺寸与最大实体尺寸之差（绝对值），其最大增加量等于尺寸公差，此时实际尺寸应处于最小实体尺寸，（如图当实际尺寸为Ø19.97mm时，允许轴心线直线度为Ø0.03mm）采用包容要求时，被测要素遵守最大实体边界，即要素的体外作用尺寸不得超过其最大实体尺寸，且局部实际尺寸不得超越其最小实体尺寸，即：对于外表面d fe≤d M(d max) d a≤d L(d min)对于外表面D fe≥D M(D min) D a≤D L(D max)由此可见，包容要求是将尺寸与形状误差同时控制在尺寸公差范围内的一种公差要求，主要用于必须保证配合性质的要素，用最大实体边界保证必要的最小间隙或最大过盈，用最小实体尺寸防止间隙过大或过盈过小。

最大实体要求：符号○M。

最大实体要求用于被测要素时，被测要素的公差值是该要素处于最大实体状态时给定的。

当被测要素的实际轮廓偏离其实体状态，即实际尺寸偏离最大实体尺寸时，允许的形位误差值可以增加，偏离多少就增加多少，其最大增加量等于被测要素的尺寸公差。

最大实体要求用于被测要素时，被测要素遵守最大实体边界，即要素的体外作用尺寸不得超过其最大实体实效尺寸，且局部实际尺寸不得超越其最小实体尺寸（最大最小之间）（该段与包容原则同义）可逆要求：可逆要求不能单独采用，只能与最大实体要求或最小实体要求一起使用，符号○R。

可逆要求用于最大实体要求时，除了具有上述最大实体要求用于被测要素时的含义（即当被测要素实际尺寸偏离最大实体尺寸时，允许其形位误差增大，即尺寸公差向形位公差转化）外，还表示当形位误差小于给定的形位公差值时，也允许实际尺寸超出最大实体尺寸；当形位误差为0时，允许尺寸的超出量最大，为形位公差值，从而实现尺寸公差与形位公差相互转化的可逆要求。

1996《形状与位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种,即:独立原则、包容要求(包容原则)、最大实体要求(最大实体原则)、最小实体要求与可逆要求。

公差原则的选用跟行业无关。

ﻫ独立原则一般用于非配合零件,或对形状与位置要求严格,而对尺寸精度要求相对较低的场合。

如印刷机的滚筒,尺寸精度要求不高,但对圆柱度要求高,以保证印刷清晰,因而给出了圆柱度公差,而其尺寸公差则按未注公差处理。

ﻫ包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒与孔、滑块与滑块槽等。

ﻫ最大实体要求常用于对零件配合性质要求不严,但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚,以保证必要的强度要求的场合。

可逆要求只用于被测要素,不用于基准要素。

转］形位公差的包容原则(20１0-03-0５10:42:26)转载分类:机械专业学习标签:形位公差包容原则最大实体原则杂谈199６《形状与位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种,即:独立原则、包容要求(包容原则)、最大实体要求(最大实体原则)、最小实体要求与可逆要求。

ﻫ公差原则的选用跟行业无关。

独立原则一般用于非配合零件,或对形状与位置要求严格,而对尺寸精度要求相对较低的场合。

如印刷机的滚筒,尺寸精度要求不高,但对圆柱度要求高,以保证印刷清晰,因而给出了圆柱度公差,而其尺寸公差则按未注公差处理。

ﻫ包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒与孔、滑块与滑块槽等。

最大实体要求常用于对零件配合性质要求不严,但要求顺利保证零件可装配性的场合。

ﻫ最小实体要求常用于保证零件的最小壁厚,以保证必要的强度要求的场合。

可逆要求只用于被测要素,不用于基准要素。

ﻫ公差配合的三大原则的应用跟行业没有太大的关系,关键瞧企业的定位与对技术经济指标的控制了、ﻫ在这三大原则中独立原则对制品的品质要求最高,成本也高,但对工程师的要求低、ﻫ其它的两个对制品的质量要求相对低一些,强调作用尺寸与实际的装配效果、对工程师的要求高、成本低、ﻫ通过公差的要求可以瞧到企业的技术与管理水平,也可以瞧出企业的成本控制能力、包容要求包容要求适用于单一要素如圆柱表面或两平行表面。
