汽轮机中，轴瓦是轴承的重要构件之一，是滑动轴承和轴接触的部分，非常光滑，一般用青铜、减摩合金等耐磨材料制成，也叫“轴衬”，形状为瓦状的半圆柱面。
其主要作用是：承载轴颈所施加的作用力、保持油膜稳定、使轴承平稳地工作并较少轴承的摩擦损失。
分为轴向推力瓦和径向瓦，径向瓦起到支撑转子和转动部分的作用，推力瓦承担轴向定位和轴向推力的作用，是重要的静止部件。
汽轮机轴承和转子一般采用焊补、研磨、热处理的方式修补。
如果是轴瓦乌金则采用镀胎后修刮、研磨的方式进行修补。
汽轮机叶片不进行修补，如果汽蚀或磨损严重则进行更换。
轴承是汽轮机的关键部件之一，在循环润滑油的润滑与冷却作用下，对重载而高速运转的汽轮机转子起支承作用。
轴承轴瓦在工作时，除了和轴颈造成磨损外，还要随轴颈传给它的载荷，因此轴承瓦块材料应当有小的摩擦系数，抗磨性好并有足够高的抗压强度和韧性。
故要求该轴承合金的组织中，在相当软的基体上分布着一定大小高硬度的相组成物。
铸造锡基巴氏合金ZSnSb11Cu6符合这种组织要求，是一种最优秀的轴承合金。
和所有巴氏合金相比，ZSnSb11Cu6具有最小的线膨胀系数，导热系数比铅基合金大30％～60％，有最高的耐蚀稳定性及较高的疲劳强度，适合于承受负荷特别高、HB300左右中等硬度的转轴运转，因而它作为轴承巴氏合金在汽轮机中广泛用作转子支承轴承的轴瓦。
汽轮机在电厂的运行中，断油烧瓦而使轴承巴氏合金熔化的事情时有发生。
一般情况下，均采取换瓦或重新浇巴来解决问题，而很少对汽轮机轴颈的材质变化给予足够的关注，汽轮机轴颈的渗巴氏合金现象则更是鲜为人知。
轴瓦（bush）轴瓦是滑动轴承和轴接触的部分，非常光滑，一般用青铜、减摩合金等耐磨材料制成，在特殊情况下,可以用木材、塑料或橡皮制成。
也叫“轴衬”，形状为瓦状的半圆柱面。
滑动轴承工作时，轴瓦与转轴之间要求有一层很薄的油膜起润滑作用。
如果由于润滑不良，轴瓦与转轴之间就存在直接的摩擦，摩擦会产生很高的温度，虽然轴瓦是由于特殊的耐高温合金材料制成，但发生直接摩擦产生的高温仍然足于将器烧坏。
轴瓦的形式和构造轴瓦是机械运转中常用的摩擦副元件，其主要作用是承受轴的径向和轴向负荷，并起到减少摩擦和磨损的作用。
在机械设备中，常见的轴瓦有滑动轴瓦、滚动轴瓦和滑动滚动轴瓦等。
本文主要介绍轴瓦的形式和构造。
滑动轴瓦滑动轴瓦是最简单的轴瓦形式，它的结构主要包括轴瓦本体、油膜和摩擦层。
轴瓦本体通常是以黄铜、铜或镀铅合金为材料制成，其内部有油槽和油道，用于放置润滑油。
油膜是位于轴瓦外表面的一层润滑油膜，用于减小摩擦系数和消除轴瓦和轴的直接接触。
摩擦层分为静摩擦层和动摩擦层，静摩擦层与轴瓦原料具有优异的锚定性和耐磨性，动摩擦层与摩擦副材料共同作用，增加摩擦系数和摩擦力。
滚动轴瓦滚动轴瓦以滚珠、滚针、滚柱等为滚动体，在轴瓦表面和滚动体之间形成润滑油膜，以减小摩擦系数。
滚动轴瓦的主要结构包括轴瓦本体、滚动体和保持架。
轴瓦本体、滚动体和保持架分别由各种不同的金属材料制成。
滚动轴瓦主要适用于高速运转的机械设备，其优点是磨损小，使用寿命长。
滑动滚动轴瓦滑动滚动轴瓦结合了滑动轴瓦和滚动轴瓦的优点。
它可以同时承受径向和轴向负荷，同时减小摩擦系数和摩擦力。
滑动滚动轴瓦的结构主要包括轴瓦本体、滑动体、滚动体和保持架。
轴瓦本体为滑动滚动轴瓦提供承载，并用于固定滑动体、滚动体和保持架。
滑动体通常为黄铜或铅青铜，用于提供滑动支持，滚动体为滚动支持，保持架固定滚动体在正确的位置。
总结轴瓦在机械设备中起着至关重要的作用，其形式和构造的合理选择对机械设备的性能影响很大。
通常情况下，滑动轴瓦用于低速大负荷场合，滚动轴瓦用于高速小负荷场合，而滑动滚动轴瓦则适用于同时承受径向和轴向负荷的场合。
因此，在选择轴瓦形式和构造时，应该根据机械设备的工作条件和需求来进行选择。

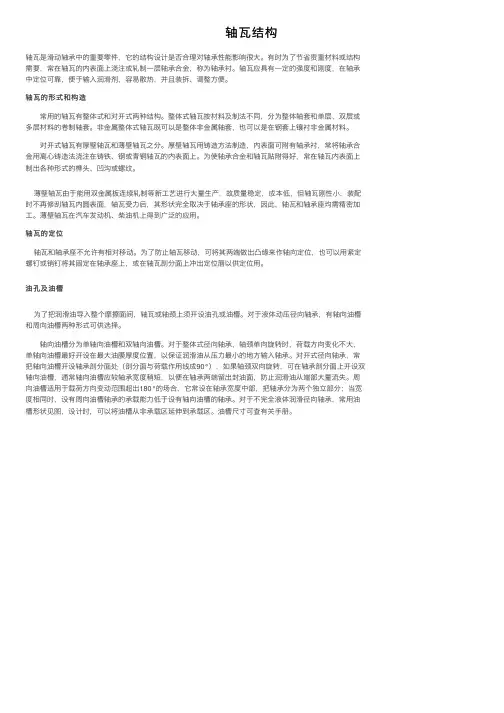

轴瓦结构轴瓦结构轴瓦是滑动轴承的重要组成部分。
常用轴瓦分整体式和剖分式两种结构。
1.整体式轴瓦（轴套）整体式轴瓦一般在轴套上开有油孔和油沟以便润滑，如图５-１３ｂ所示，粉末冶金制成的轴套一般不带油沟，如图５-１３ａ所示。
图5-132.剖分式轴瓦剖分轴瓦由上、下两半瓦组成，上轴瓦开有油孔和油沟。
如图５-１４所示的铸造剖分式厚壁轴瓦。
为了改善轴瓦表面的摩擦性质，可在内表面上浇铸一层减摩材料（如轴承合金），称为轴承衬。
轴瓦上的油孔用来供应润滑油，油沟的作用是使润滑油均匀分布。
常见油沟的形状如图５-１５所示，应开在非承载区。
图5-14图5-15相关知识点：滑动轴承的特性及应用滑动轴承的结构轴瓦结构滑动轴承的安装与维护滑动轴承的安装、维护要点滑动轴承的安装、维护要点①滑动轴承安装要保证轴颈在轴承孔内转动灵活、准确、平稳。
②轴瓦与轴承座孔要修刮贴实，轴瓦剖分面要高出0.05～0.1 ｍｍ，以便压紧。
整体式轴瓦压入时要防止偏斜，并用紧定螺钉固定。
③注意油路畅通，油路与油槽接通。
刮研时油槽两边点子要软，以形成油膜，两端点子均匀，以防止漏油。
④注意清洁，修刮调试过程中凡能出现油污的机件，修刮后都要清洗涂油。
⑤轴承使用过程中要经常检查润滑、发热、振动问题。
遇有发热（一般在６０℃以下为正常）、冒烟、卡死以及异常振动、声响等要及时检查、分析，采取措施。
相关知识点：滑动轴承的特性及应用滑动轴承的结构轴瓦结构滑动轴承的安装与维护滚动轴承滚动轴承的特性及基本结构1.滚动轴承的特性滚动轴承是利用滚动体在轴径与支承座圈之间滚动的原理制成的。
它用滚动摩擦代替滑动摩擦。
与滑动摩擦轴承相比，滚动轴承的特点如下：（1）优点①在一般使用条件下摩擦因数低，运转时摩擦力矩小，起动灵敏，效率高；②可用预紧的方法提高支承刚度及旋转精度；③对同尺寸的轴颈，滚动轴承的宽度小，可使机器的轴向尺寸紧凑；④润滑方法简便，轴承损坏易于更换。
（2）缺点①承受冲击载荷的能力较差；②高速运转时噪声大；③比滑动轴承径向尺寸大；④与滑动轴承比，寿命较低。

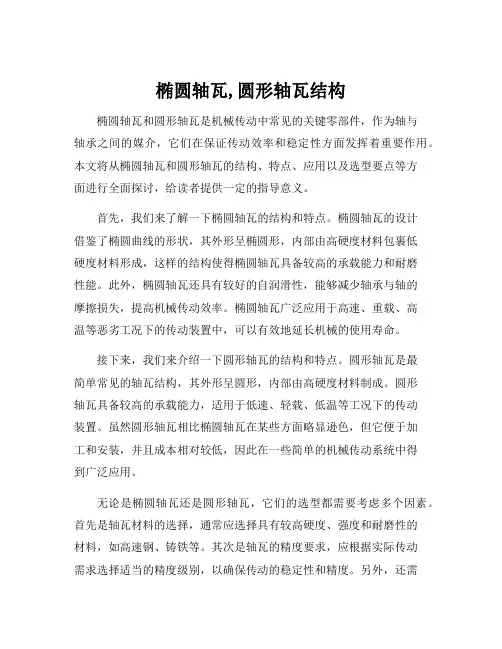

椭圆轴瓦,圆形轴瓦结构椭圆轴瓦和圆形轴瓦是机械传动中常见的关键零部件，作为轴与轴承之间的媒介，它们在保证传动效率和稳定性方面发挥着重要作用。
本文将从椭圆轴瓦和圆形轴瓦的结构、特点、应用以及选型要点等方面进行全面探讨，给读者提供一定的指导意义。
首先，我们来了解一下椭圆轴瓦的结构和特点。
椭圆轴瓦的设计借鉴了椭圆曲线的形状，其外形呈椭圆形，内部由高硬度材料包裹低硬度材料形成，这样的结构使得椭圆轴瓦具备较高的承载能力和耐磨性能。
此外，椭圆轴瓦还具有较好的自润滑性，能够减少轴承与轴的摩擦损失，提高机械传动效率。
椭圆轴瓦广泛应用于高速、重载、高温等恶劣工况下的传动装置中，可以有效地延长机械的使用寿命。
接下来，我们来介绍一下圆形轴瓦的结构和特点。
圆形轴瓦是最简单常见的轴瓦结构，其外形呈圆形，内部由高硬度材料制成。
圆形轴瓦具备较高的承载能力，适用于低速、轻载、低温等工况下的传动装置。
虽然圆形轴瓦相比椭圆轴瓦在某些方面略显逊色，但它便于加工和安装，并且成本相对较低，因此在一些简单的机械传动系统中得到广泛应用。
无论是椭圆轴瓦还是圆形轴瓦，它们的选型都需要考虑多个因素。
首先是轴瓦材料的选择，通常应选择具有较高硬度、强度和耐磨性的材料，如高速钢、铸铁等。
其次是轴瓦的精度要求，应根据实际传动需求选择适当的精度级别，以确保传动的稳定性和精度。
另外，还需要根据轴瓦的运行工况、负载和转速等参数进行合理的尺寸设计，确保轴瓦与轴之间的配合间隙和润滑状况符合要求。
总结起来，椭圆轴瓦和圆形轴瓦在机械传动中扮演着重要角色。
椭圆轴瓦适用于高速、重载和高温工况下的传动装置，具备高承载能力和耐磨性能；而圆形轴瓦适用于低速、轻载和低温工况下的传动装置，成本较低且便于加工和安装。
无论选择哪种轴瓦，合理的材料选择、精确的尺寸设计和适当的精度要求都是关键。
希望本文的内容能够为读者提供一定的指导意义，使大家在轴瓦选型方面能够更加全面和准确地做出决策。
