第一章概述1．动力荷载类型：根据何在是否随时间变化，或随时间变化速率的不同，荷载分为静荷载和动荷载根据荷载是否已预先确定，动荷载可以分为两类：确定性（非随机）荷载和非确定性（随机）荷载。
确定性荷载是荷载随时间的变化规律已预先确定，是完全已知的时间过程；非确定性荷载是荷载随时间变化的规律预先不可以确定，是一种随机过程。
根据荷载随时间的变化规律，动荷载可以分为两类：周期荷载和非周期荷载。
根据结构对不同荷载的反应特点或采用的动力分析方法不同，周期荷载分为简谐荷载（机器转动引起的不平衡力）和非简谐周期荷载（螺旋桨产生的推力）；非周期荷载分为冲击荷载（爆炸引起的冲击波）和一般任意荷载（地震引起的地震动）。
2．结构动力学与静力学的主要区别：惯性力的出现或者说考虑惯性力的影响3．结构动力学计算的特点：①动力反应要计算全部时间点上的一系列解，比静力问题复杂且要消耗更多的计算时间②于静力问题相比，由于动力反应中结构的位置随时间迅速变化，从而产生惯性力，惯性力对结构的反应又产生重要的影响4．结构离散化方法：将无限自由度问题转化为有限自由度问题集中质量法：是结构分析中最常用的处理方法，把连续分布的质量集中到质点，采用真实的物理量，具有直接直观的优点。
广义坐标法：广义坐标是形函数的幅值，有时没有明确的物理意义，但是比较方便快捷。
有限元法：综合了集中质量法与广义坐标法的特点，是广义坐标的一种特殊应用，形函数是针对整个结构定义的；有限元采用具有明确物理意义的参数作为广义坐标，形函数是定义在分片区域的。
①与广义坐标法相似，有限元法采用了形函数的概念，但不同于广义坐标法在全部体系(结构)上插值(即定义形函数),而是采用了分片的插值(即定义分片形函数)，因此形函数的公式(形状)可以相对简单。
②与集中质量法相比，有限元法中的广义坐标也采用了真实的物理量，具有直接直观的优点。
5．结构的动力特性：自振频率、振型、阻尼第二章分析动力学基础及运动方程的建立1．广义坐标：能决定质点系几何位置的彼此独立的量；必须是相互独立的参数2．约束：对非自由系各质点的位置和速度所加的几何或运动学的限制；(从几何或运动学方面限制质点运动的设施)3．结构动力自由度，与静力自由度的区别：结构中质量位置、运动的描述动力自由度：结构体系在任意瞬间的一切可能的变形中，决定全部质量位置所需要的独立参数的数目静力自由度：是指确定体系在空间中的位置所需要的独立参数的数目为了数学处理上的简单，人为在建立体系的简化模型时忽略了一些对惯性影响不大的因素确定结构动力自由度的方法：外加约束固定各质点，使体系所有质点均被固定所必需的最少外加约束的数目就等于其自由度4．有势力的概念与性质：有势力（保守力）：每一个力的大小和方向只决定于体系所有各质点的位置，体系从某一位置到另一位置所做的功只决定于质点的始末位置，而与各质点的运动路径无关。
结构的动力学方程()g MX CX KX MIx t ++=-clear; clc; n=4;II=sqrt(-1);%主结构质量、阻尼、刚度矩阵123400000000000m mM m m ⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎣⎦M=eye(n)*1.0e+4; K=eye(n)*1.6*1.0e+7; %主结构刚度矩阵聚合 zk=zeros(n);122223333444400000k k k kk k k K k k k k k k +-⎡⎤⎢⎥-+-⎢⎥=⎢⎥-+-⎢⎥-⎣⎦for j=1:(n-1)zk(j,j)=K(j,j)+K(j+1,j+1); zk(j,j+1)=-K(j+1,j+1); zk(j+1,j)=-K(j+1,j+1); endzk(n,n)=K(n,n); k=zk; m=M;%求解各阶模态频率 [tzxl,tzz]=eig(k,m); d=diag(sqrt(tzz)); %振型规一化 for i=1:n[tzz1(i),j]=min(d); tzxl1(:,i)=tzxl(:,j); d(j)=max(d)+1; end%振型归一化取第一层振型为1 for j=1:ntzxl1(:,j)=tzxl1(:,j)/tzxl1(1,j); endw0=tzz1;w=tzz1/(2*pi); zhx=tzxl1;广义阻尼矩阵1112220333444200002000020002M M C M M ζωζωζωζω⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎣⎦各阶模态阻尼比都取0.05i ζ= %阻尼比ks0=0.05;ks=ones(n,1)*ks0;第n 阶广义质量：Tn n n M M φφ=%求广义质量 Mn=zhx'*m*zhx; 阻尼矩阵为：()()110TC C φφ--=%求阻尼矩阵 C=zeros(n); for i=1:nC(i,i)=2*ks(i)*w0(i)*Mn(i,i); endc=(zhx')\C/zhx;()()4222022222244g g g g x g g gS S ωζωωωωωζωω+=-+参数eg 即g ζ%过滤白噪声参数 eg=0.6; wg=15.708; S0=0.001574;%按照书上的要求，取频率和时间的最大值和步长 %频率间隔 dw=0.3;%最大频率范围 maxw=45; %最大时间值 maxt=40; %时间间隔 dt=0.2;%各层各时间点频率点的功率谱密度,循环变量：层数，时间点，频率点 Pwt=zeros(n,maxt/dt,maxw/dw); %频率点数循环变量wn wn=1;%对频率进行循环，求解各频率点的时间历程 for w=0:dw:maxwx1=1+4*eg^2*(w/wg)^2;x2=(1-(w/wg)^2)^2+4*eg^2*(w/wg)^2; Sgw=x1*S0/x2; s=sqrt(Sgw);%采用精细积分法进行求解时间历程，得到位移和速度时程 [disp,velp]=JINGXI67(M,zk,c,dt,maxt,w,s,n); Ywt=disp;for kkk=1:maxt/dt%求确定频率下各时间点的功率谱 Yw=Ywt(:,kkk);()()()()()1234t t t t t y y y y y ωωωωω⎧⎫⎪⎪⎪⎪=⎨⎬⎪⎪⎪⎪⎩⎭每一时刻和频率点的位移向量，对其进行求共轭和装置得到协方差矩阵，对角上的元素即是每一时刻的各层的功率谱y1=conj(Yw);y2=transpose(Yw);()()()()()()()()()()()()()()()()()()()()()()()()()()()()()()()()()11121314212223243132333441424344t t t t t t t t t t t t t t t t yy t t t t t t t t t t t t t t t t y y y y y y y y y y y y y y y y S y y y y y y y y y y y y y y y y ωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωωω****************⎡⎤⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦ %确定时间点确定频率下的功率谱Yw,取对角线元素Syyw=y1*y2; for kk=1:nPwt(kk,kkk,wn)=Syyw(kk,kk); end endwn=wn+1; end()()()()()()()()()()()()()()2012311231212222yyy yy yy yy n yy yy yy n yy yy n yy yy yy n S d S d S S S S S d S S S S S d σωωωωωωωωωωωωωωωω+∞+∞-∞--==⎡⎤ =⨯++++⋯+⎣⎦⎡⎤ =++++⋯+⎣⎦⎰⎰ %求解完成后实际上wn 为maxw/dw+2，实际频率点个数为maxw/dw+1%各层的时变方差，循环变量为：层数，时间点 Fangcha=zeros(n,maxt/dt); for tn=1:maxt/dt%求解各层的时变方差 for kk=1:nxx1=zeros(wn-1,1);%每一个时刻的方差对各频率点进行积分，频率点数取maxw/dw+1，即wn-1 for wn0=1:wn-1xx1(wn0)=Pwt(kk,tn,wn0); end%采用复合梯形求积公式对功率谱进行积分得到方差Fangcha(kk,tn)=(xx1(1)+xx1(wn-1)+2*sum(xx1(2:wn-1-1)))*dw; end end%画图c1=(1:maxt/dt)*dt; d1=Fangcha(1,:)/S0; d2=Fangcha(2,:)/S0; d3=Fangcha(3,:)/S0; d4=Fangcha(4,:)/S0; figure(3)plot(c1,d1,'k',c1,d2,'r',c1,d3,'m',c1,d4,'r-')精细积分的程序function [disp,velp]=JINGXI67(m,k,c,dt,maxt,w,s,n) %虚数单位 II=sqrt(-1); % i teω中的i ωIIW=II*w; I=eye(n); Z=zeros(n);离散化n 自由度结构受均匀调制演变随机激励(){}f t 时的运动微分方程可表示为：()()()My Cy Ky f t MIg t x t ++==-其中()x t 为平稳高斯白噪声随机过程向量，()g t 为调制函数。

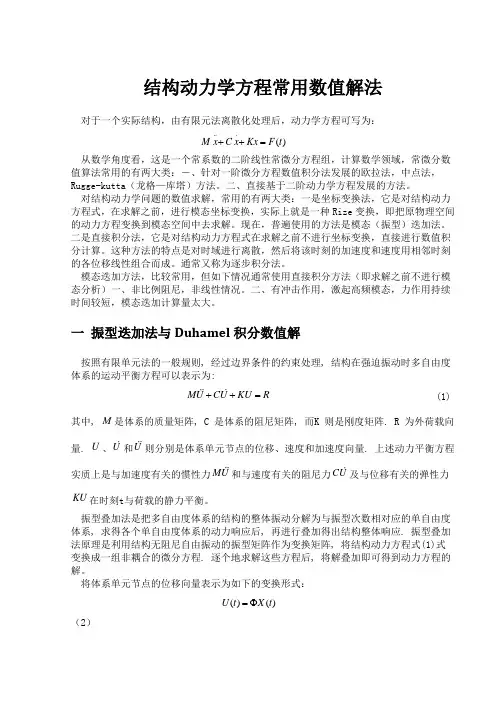

结构动力学方程常用数值解法对于一个实际结构，由有限元法离散化处理后，动力学方程可写为：...++=()M x C x Kx F t从数学角度看，这是一个常系数的二阶线性常微分方程组，计算数学领域，常微分数值算法常用的有两大类：－、针对一阶微分方程数值积分法发展的欧拉法，中点法，Rugge-kutta（龙格—库塔）方法。
二、直接基于二阶动力学方程发展的方法。
对结构动力学问题的数值求解，常用的有两大类：一是坐标变换法，它是对结构动力方程式，在求解之前，进行模态坐标变换，实际上就是一种Rize变换，即把原物理空间的动力方程变换到模态空间中去求解。
现在，普遍使用的方法是模态（振型）迭加法。
二是直接积分法，它是对结构动力方程式在求解之前不进行坐标变换，直接进行数值积分计算。
这种方法的特点是对时域进行离散，然后将该时刻的加速度和速度用相邻时刻的各位移线性组合而成。
通常又称为逐步积分法。
模态迭加方法，比较常用，但如下情况通常使用直接积分方法（即求解之前不进行模态分析）一、非比例阻尼，非线性情况。
二、有冲击作用，激起高频模态，力作用持续时间较短，模态迭加计算量太大。
一振型迭加法与Duhamel积分数值解按照有限单元法的一般规则, 经过边界条件的约束处理, 结构在强迫振动时多自由度体系的运动平衡方程可以表示为:++= (1)MU CU KU R其中, M是体系的质量矩阵, C 是体系的阻尼矩阵, 而K 则是刚度矩阵. R 为外荷载向量. U、U和U则分别是体系单元节点的位移、速度和加速度向量. 上述动力平衡方程实质上是与加速度有关的惯性力MU和与速度有关的阻尼力CU及与位移有关的弹性力KU在时刻t与荷载的静力平衡。
振型叠加法是把多自由度体系的结构的整体振动分解为与振型次数相对应的单自由度体系, 求得各个单自由度体系的动力响应后, 再进行叠加得出结构整体响应. 振型叠加法原理是利用结构无阻尼自由振动的振型矩阵作为变换矩阵, 将结构动力方程式(1)式变换成一组非耦合的微分方程. 逐个地求解这些方程后, 将解叠加即可得到动力方程的解。
机械振动系统，师汉民，华中科技大学出版社cos sin i t e t i t ωωω=+Ch1 单自由度线性系统自由振动1.3 无阻尼自由振动()()0mxt kx t += 解()()22002()cos sin cos cos n n n n nnv v x t x t t x t A t ωωωϕωϕωω=+=++=-振幅和相位由初始条件确定。
确定自然频率的方法： 1、 静变形法：kx mg =，n g xω=2、 能量法：无阻尼弹性振动能量守恒，因此取动能Tmax=势能Vmax 。
1.4 有阻尼自由振动22()()()020n n mx t cx t kx t s s ξωω++=⇒++= ，通解wt Ae通常自然频率可以很容易的通过实验测定，但阻尼比ξ的计算或辨识则比较困难，需要利用自由振动衰减曲线计算。
在间隔1个振动周期T 的自由振动减幅振动曲线上，取两个峰值A1和A2，A1/A2=EXP(ξωn T)Ch2 单自由度线性系统的受迫振动 2.1 谐波激励()()()cos cos mxt cx t kx t F t kA t ωω++= →22()2()()cos n n n x t x t x t A t ξωωωω++= ，设通解cos()X t ωϕ-，ϕ表响应对激励的滞后通解X1为：()20020002cos n t n n d dd v x v x xe t ξωξωξωωωω-+⎛⎫++- ⎪⎝⎭，瞬态响应，逐步衰减。
特解X2为：()()i t H Ae ωϕω-，稳态响应，实际上的激励和响应仅取实部，响应的频率是激励的频率！222222222222cos arctan cos arctan 112112n n n n n n n n AA t t i ωωξξωωωωωωωωωωξξωωωωωω⎛⎫⎛⎫⎪⎪ ⎪ ⎪-=- ⎪⎪⎛⎫⎛⎫--+- ⎪ ⎪-+ ⎪ ⎪⎝⎭⎝⎭⎝⎭⎝⎭幅频特性221()12n n X H Ai ωωωξωω==-+，相频特性222()arctan1n nωξωϕωωω=-若激励表示为i t Ae ω，响应表示为i t Xe ω，可表述()()()x t H f t ω=，则()()()i t x t H Ae ωϕω-=共振频率212r n ωωξ=-，有阻尼自然频率21d n ωωξ=-，因此，对共振的研究应考虑阻尼比ξ=0.707的特殊点。
MIDAS/GEN六层框架结构的动力分析工程概况建筑地点：北京市建筑类型：六层综合办公楼，框架填充墙结构。
地质条件：根据设计任务说明地震设防烈度为8度。
柱网与层高：本办公楼采用柱距为6.0m的内廊式小柱网，边跨为6.0m，中间跨为2.7m，层高取首层为4.5m,其余为3.3m，如下图所示：框架结构的计算简图：典型结构单元梁、柱、板截面尺寸的初步确定：1、梁截面高度一般取梁跨度的1/12至1/8。
本方案取1/10×6000=600mm，截面宽度取600×1/2=250mm，可得梁的截面初步定为b×h=250*600。
楼板取120mm，楼梯板及休息平台板为100mm,平台梁250×400。
2、框架柱的截面尺寸梁截面尺寸（mm）柱截面尺寸（mm）结构动力学分析用来求解随时间变化的载荷对结构或部件的影响。
与静力分析不同，动力分析要考虑随时间变化的力载荷以及它对阻尼和惯性的影响。
MIDAS/GEN可进行的结构动力学分析类型包括:瞬态动力学分析、模态分析、屈曲分析、动力非线性分析等。
本文将以一个六层框架结构为例对结构进行模态分析和谱分析。
一．模态分析模态分析是用于确定设计中的结构或机器部件的振动特性。
它也是其他更详细动力学分析的起点，例如瞬态动力学分析和谱分析等，可以通过模态分析确定结构部件的频率响应和模态。
一般对于动力加载条件下的结构设计而言，频率响应和模态是非常重要的参数，即使在谱分析及瞬态分析中也是需要的。
1.1动力学求解方法MIDAS目前提供了三种特征值分析方法，它们是子空间法、分块Lanczos 算法、多重Ritz向量法。
本文采用子空间法进行计算求解。
子空间法使用迭代技术，求出结构的前r阶振型，它内部使用广义Jacobi迭代算法。
由于该方法采用了完整的质量和刚度矩阵，因此精度很高，但计算速度较慢，特别适用于大型对称特征值求解问题。
分块Lanczos法特征值求解器采用Lanczos算法，Lanczos算法是用一组向量来实现递归计算。
第一章 单自由度系统1.1 总结求单自由度系统固有频率的方法和步骤。
单自由度系统固有频率求法有：牛顿第二定律法、动量距定理法、拉格朗日方程法和能量守恒定理法。
1、 牛顿第二定律法适用范围：所有的单自由度系统的振动。
解题步骤：（1） 对系统进行受力分析,得到系统所受的合力；（2） 利用牛顿第二定律∑=F x m,得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根，得到该系统的固有频率。
2、 动量距定理法适用范围：绕定轴转动的单自由度系统的振动。
解题步骤：（1） 对系统进行受力分析和动量距分析；（2） 利用动量距定理J ∑=M θ,得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根，得到该系统的固有频率。
3、 拉格朗日方程法：适用范围：所有的单自由度系统的振动。
解题步骤：（1）设系统的广义坐标为θ，写出系统对于坐标θ的动能T 和势能U 的表达式；进一步写求出拉格朗日函数的表达式：L=T-U ； （2）由格朗日方程θθ∂∂-∂∂∂LL dt )( =0，得到系统的运动微分方程； （3） 求解该方程所对应的特征方程的特征根，得到该系统的固有频率。
4、 能量守恒定理法适用范围：所有无阻尼的单自由度保守系统的振动。
解题步骤：（1）对系统进行运动分析、选广义坐标、写出在该坐标下系统的动能T 和势能U 的表达式；进一步写出机械能守恒定理的表达式 T+U=Const （2）将能量守恒定理T+U=Const 对时间求导得零,即0)(=+dtU T d ，进一步得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根，得到该系统的固有频率。
1.2 叙述用衰减法求单自由度系统阻尼比的方法和步骤。
用衰减法求单自由度系统阻尼比的方法有两个：衰减曲线法和共振法。
方法一：衰减曲线法。
求解步骤：（1）利用试验测得单自由度系统的衰减振动曲线，并测得周期和相邻波峰和波谷的幅值i A 、1+i A 。
