PCB高速信号布线PCB是印刷电路板(Printed Circuit Board)的英文缩写,它是现代电子产品设计中不可或缺的一部分。
PCB可以在小面积内集成大量的电子元器件,有效地节省了电路板设计的空间。
在PCB 设计中,电路连接的正确性和可靠性是至关重要的。
其中高速信号线的布线设计尤为重要,因为高速信号线往往具有很高的频率和信号速度,容易受到信号衰减、反射、干扰等各种影响。
PCB高速信号布线的目标是尽量减小信号的反射和传导干扰,并且保持信号的完整性。
这个过程需要考虑多个因素,如信号速度、布线长度、布线材料、针脚间距、信号电平等等。
一、布线长度当高速信号线的长度超过了特定的阈值时,会产生反射和信号失真的问题。
此时需要采取一些措施来保持信号完整性。
其中一种方法是添加阻抗匹配电路,使信号源和负载之间的阻抗匹配。
电阻匹配可以降低信号反射,使信号保持不变。
这种方法的缺点是占用空间、增加功耗,但在高速布线设计中是必要的。
二、地平面高速线和地面之间的几何布局也非常重要。
在同层PCB中,地平面应该保持尽可能的连续,适当的地平面将有助于减少反射和传导干扰。
在多层PCB中,每个逻辑层应该都有一个地面平面来提供良好的集总环境。
一个好的地平面应该是连续的、均匀分布,并且根据需要提供足够的连通电绳。
在高速布线设计中,地平面的设计是必须的。
三、材料在高速布线设计中,选择合适的PCB材料对于保持信号完整性非常重要。
常见的PCB材料有FR-4、Rogers等。
在高速布线设计中,一般采用介电常数低、相对介电常数稳定的材料。
介电常数低可以降低信号的传播延迟,不稳定的相对介电常数会导致信号传播速度的变化,从而影响信号完整性。
四、穿孔的位置当需要在PCB板上穿孔时,应该注意使用穿孔位置对高速信号线的影响。
在PCB板上钻孔时,会产生一些毛刺,这些毛刺有可能对信号完整性产生负面的影响,因此,需要对孔壁进行平整处理。
五、差分布线差分信号传输是现在高速布线的普遍应用。
PCB板布线技巧1.合理规划布局:在开始布线之前,应该先对PCB板进行合理规划布局。
要根据电路的功能和信号传输的需求,将元器件和功能块合理地部署在PCB板上。
在布置元器件时,应该注意使信号路径尽可能的短,并保持良好的信号完整性。
2.地线和电源线设计:地线和电源线是电路中非常重要的信号线。
在布线时,要保证地线和电源线的宽度足够大以承受电流负载,并且要尽量减小地线和电源线的阻抗。
此外,还需要注意地线和电源线之间的间距,以避免相互干扰。
3.运用差分信号线:对于高速传输信号线,可以采用差分信号线布线。
差分信号线可以提高信号的抗干扰能力,减小信号线对周围环境的敏感度。
在布线时,应保持差分信号线的长度相等,并保持一定的间距,以避免互相干扰。
4.控制信号和高频信号的布线:对于控制信号和高频信号,布线时需要格外注意。
控制信号线应尽量和地线分开,以减小相互干扰的可能性。
对于高频信号线,应尽量避免走直线,而是采用更曲折的布线方式,以减小信号的辐射和串扰。
5.设计适当的信号地方向:在布线时,需要合理地选择信号的走向。
对于高频信号和运放信号,应尽量避免穿越整个板子。
信号线的走向应避免和其他高频信号和电源线相交,以减小相互干扰的可能性。
6.控制阻抗匹配:在布线中,要注意保持信号线的阻抗匹配。
如果信号线的阻抗不匹配,会导致信号的反射和损耗,从而影响信号的传输和质量。
通过控制信号线的宽度和间距,可以实现阻抗的匹配。
7.确保信号完整性:在布线时,需要注意信号的完整性。
可以通过增加电容和电感等元器件来实现信号的滤波和隔离,以减小干扰和噪声对信号的影响。
此外,还可以采用差分对地布线来降低信号的串扰。
8.注意电流回路:在布线时,需要特别关注电流回路的设计。
电流回路的布线需要注意回路的完整性,避免出现回路断开或者电流集中在其中一小段线路上的情况,从而引起电压降低和电流过载的问题。
以上就是PCB板布线的一些技巧。
在实际设计过程中,还需要根据具体的电路设计要求和特性进行合理的布线设计,从而实现电路性能和可靠性的最优化。
高速电路pcb设计方法与技巧
高速电路的PCB设计是一项复杂的任务,需要考虑到信号完整性、电磁兼容性和噪声抑制等因素。
下面列出了一些高速电路PCB设计的方法和技巧:
1. 确定信号完整性要求:根据设计要求和信号频率,确定信号完整性要求,如信号的上升/下降时间、功率边缘、噪声容限等。
2. 选择适当的材料:选择适当的PCB材料,比如具有较低介电常数和损耗因子的高频层压板材料,以提高信号完整性。
3. 排布设计:在PCB布局设计中,将信号线和地线层紧密地排布在一起,以降低传输延迟。
同时,尽量避免信号线交叉和平行布线,以减小串扰干扰。
4. 使用差分信号线:对于高速信号,采用差分信号线可以减少干扰和噪声。
差分信号线需要保持匹配长度和间距,并使用差分对地层。
5. 引脚分布:将相关的信号和地线引脚布局在相邻位置,并使用直接和短的连接,以减小传输延迟。
6. 电源和地线:在PCB设计中,电源和地线是非常重要的。
为了提高电源供应的稳定性和降低噪声,采用分层设计,并保持电源和地线的低阻抗连通。
7. 规避回流路径:设计中应尽量避免信号流经大电流回流路径,以降低电磁干扰。
8. 耦合和终端阻抗:为了提高信号的传输质量,需要合理设计耦合和终端阻抗,并在设计中考虑到信号的反射和幅度损耗。
9. 电磁兼容性:在PCB设计中,应遵循电磁兼容性规范,使用恰当的屏蔽和过滤技术,以减少电磁辐射和敏感性。
10. 仿真和调试:在最终的PCB设计中,使用仿真工具来验证信号完整性和电磁兼容性,并在实际测试中进行调试和优化。
以上是一些高速电路PCB设计的方法和技巧,设计人员可以根据实际需求和设计要求来选择和应用。
PCB布线的技巧及注意事项布线技巧:1.确定电路结构:在布线之前,需要先确定电路结构。
将电路分成模拟、数字和电源部分,然后分别布线。
这样可以减少干扰和交叉耦合。
2.分区布线:将电路分成不同的区域进行布线,每个区域都有自己的电源和地线。
这可以减少干扰和噪声,提高信号完整性。
3.高频和低频信号分离:将高频和低频信号分开布线,避免相互干扰。
可以通过设立地板隔离和电源隔离来降低电磁干扰。
4.绕规则:维持布线规则,如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。
这样可以减少丢失信号和干扰。
5.简化布线:简化布线路径,尽量缩短导线长度。
短导线可以减少信号传输延迟,并提高电路稳定性。
6.差分线布线:对于高速信号和差分信号,应该采用差分线布线。
差分线布线可以减少信号的传输损耗和干扰。
7.用地平面:在PCB设计中,应该用地平面层绕过整个电路板。
地平面可以提供一个低阻抗回路,减少对地回路电流的干扰。
8.参考层对称布线:如果PCB板有多层,应该选择参考层对称布线。
参考层对称布线可以减少干扰,并提高信号完整性。
注意事项:1.信号/电源分离:要避免信号线与电源线共享同一层,以减少互相干扰。
2.减小射频干扰:布线时要特别注意射频信号传输的地方,采取屏蔽措施,如避免长线路、使用高频宽接地等。
3.避免过长接口线:如果接口线过长,则信号传输时间会增加,可能导致原始信号失真。
4.避免过短导线:过短的导线也可能引发一些问题,如噪声、串扰等。
通常导线长度至少应该为信号上升时间的三分之一5.接地技巧:为了减少地回路的电流噪声,应该尽量缩短接地回路路径,并通过增加地线来提高接地效果。
6.隔离高压部分:对于高压电路,应该采取隔离措施,避免对其他电路产生干扰和损坏。
7.注重信号完整性:对于高速和差分信号,应该特别注重信号完整性。
可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。
总结起来,PCB布线需要遵循一些基本原则,如简化布线、分区布线、差分线布线等,同时需要注意电源和信号的分离、射频干扰的减小等问题。
九条高速PCB信号走线规则
1.电源回返路径:保持信号和相应的地面层尽可能近,在回路长度和电流路径上减小电磁辐射。
2.信号层叠:在多层PCB中,将信号层与相邻的地层尽可能靠近,以减小串扰和电磁辐射。
3.高速信号层位于中间层:将高速信号层放置在PCB的内部层,以减小对外部层的干扰,并提高中间层的信号完整性。
4.地层间引通孔:在PCB的不同地层之间设置引通孔,以提供更好的地面连接和减小回路长度,从而减小串扰。
5.信号层间引通孔:将不同信号层之间的引通孔放置在相同的位置,形成垂直连接通道,以便信号传输和阻止串扰。
6.信号层间隔层:在不同信号层之间设置隔离层,以提供额外的电磁屏蔽和减小与相邻信号层的干扰。
7.信号走线长度匹配:对于同一组相关信号,确保各信号的走线长度相等或相差很小,以维持信号的同步传输。
8.信号走线宽度匹配:对于同一组相关信号,确保各信号的走线宽度相等或相差很小,以维持阻抗匹配。
9.地平面引通孔:在PCB的地平面上设置引通孔,以提供更好的地面连接和减小回路长度,从而减小串扰。
以上是九条高速PCB信号走线规则的详细介绍。
通过遵循这些规则,设计师可以最大程度地提高高速电子产品电路板的信号完整性和性能。
PCB设计高速信号走线的九种规则1.高速信号走线规则一:保持信号路径短。
信号路径越短,信号传输的延迟越小,干扰和信号衰减的可能性也就越小。
因此,要将高速信号尽可能地在PCB板上靠近彼此地布线。
2.高速信号走线规则二:保持差分信号路径等长。
差分信号是一对相位反向、幅度相等的信号,在高速信号传输中使用较多,通常用于减小干扰和提高传输性能。
为了保持差分信号的平衡,需要使两条差分信号的路径尽可能等长。
3.高速信号走线规则三:保持高速信号路径和地路径并行。
高速信号和地路径的平行布线可以减小信号引起的电磁辐射和接地电压的变化。
因此,高速信号走线时要尽可能与地路径并行,避免交叉和走线交错。
4.高速信号走线规则四:避免信号走线在验证域的边界上。
验证域是指高速信号传输的有效区域。
将信号走线远离验证域的边界,可以降低信号的反射和干扰,提高传输性能。
5.高速信号走线规则五:保持信号走线与平面垂直。
信号走线与地平面垂直布线可以减小信号与地平面的耦合,减少传输中的干扰和信号衰减。
所以,信号走线时应尽量与地平面垂直。
6.高速信号走线规则六:保持信号走线有足够的间距。
高速信号走线之间需要有足够的间距,以减小信号之间的串扰和干扰。
一般来说,走线间距应根据信号频率和走线长度进行选择。
7.高速信号走线规则七:避免锐角弯曲。
锐角弯曲会导致信号的反射和干扰,影响传输性能。
因此,在高速信号走线时应避免使用锐角弯曲,应选择圆弧或平滑的曲线。
8.高速信号走线规则八:避免信号走线在波峰和波谷处交叉。
信号走线在波峰和波谷处交叉会导致信号间的干扰和串扰,影响传输性能。
所以,在高速信号走线时要避免这种情况的发生。
9.高速信号走线规则九:使用合适的信号层。
选择合适的信号层可以改善高速信号的传输性能。
通常情况下,内层信号层是最佳选择,因为内层信号层可以提供更好的屏蔽和隔离效果。
同时,还应考虑信号层之间的层间间距和层间结构,以减小信号的耦合和干扰。
总之,在PCB设计中,遵循这些高速信号走线规则可以提高高速信号的传输性能和可靠性,减小信号的干扰和衰减。
PCB布线与布局优化技巧在电子设备的设计中,PCB(Printed Circuit Board,印刷电路板)的布线与布局对于整个电路性能和稳定性起着至关重要的作用。
优秀的PCB布线与布局可以提高电路的抗干扰能力、信号完整性和性能稳定性。
下面就介绍一些PCB布线与布局优化技巧,帮助设计师提高产品质量和性能。
1. 分割电源平面:在PCB设计中,将电源平面分割成多个部分可以减少信号干扰及电磁辐射。
分割电源平面时,需要注意将模拟和数字电源分开,避免互相干扰。
通过合理设置分割线路,可以降低信号交叉干扰,提高信噪比。
2. 最短路径布线:尽量保持布线路径短,减少信号传输的延迟和损耗。
在选取布线路径时,应避免走线交叉、绕线等现象,以确保信号传输的稳定性和可靠性。
布线时还需考虑信号走线的方向,避免信号环路和共模噪声的产生。
3. 差分信号布线:对于高速信号线,尤其是差分信号线,需要特别注意其布线。
差分信号线的长度要尽量保持一致,以减少信号失真和串扰。
此外,差分信号线应在布线过程中尽量保持相邻,以减小信号传输的时间差。
4. 阻抗匹配:在PCB设计中,特别是在高频电路中,阻抗匹配是非常重要的。
正确设计差分对地、微带线、板厚等参数,以保证信号传输的稳定性和准确性。
利用阻抗匹配技术可以尽量减小信号的反射和衰减,提高信号完整性。
5. 地线布线:地线布线是PCB设计中的关键环节。
要尽量减小地线回路面积,避免干扰信号传输。
将地线设置为宽带,减小地线阻抗,提高地线的导电性。
另外,地线布线还要尽量与信号走线相互垂直,避免共模干扰。
6. 噪声隔离:在PCB布局设计中,要将噪声源与敏感信号源隔离开来,以减少噪声对信号的影响。
在设计布局时,可以使用屏蔽罩、滤波器等措施来隔离噪声源,确保信号传输的稳定性和准确性。
7. 确保热量散发:在PCB布局设计中,要考虑电路元件的散热问题。
合理安排元件的位置,保证元件之间的通风通道畅通,以便排出热量。
在布局时应注意避免高功率元件集中布局,以减小热量聚集的风险。

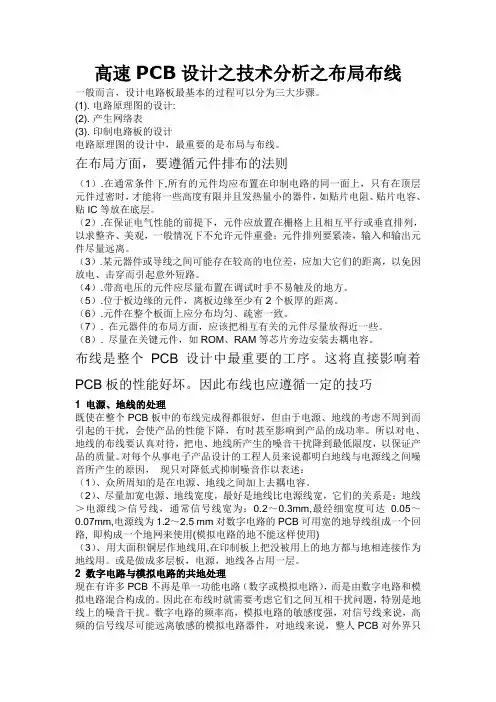

高速PCB设计之技术分析之布局布线一般而言,设计电路板最基本的过程可以分为三大步骤。
(1). 电路原理图的设计:(2). 产生网络表(3). 印制电路板的设计电路原理图的设计中,最重要的是布局与布线。
在布局方面,要遵循元件排布的法则(1).在通常条件下,所有的元件均应布置在印制电路的同一面上,只有在顶层元件过密时,才能将一些高度有限并且发热量小的器件,如贴片电阻、贴片电容、贴IC等放在底层。
(2).在保证电气性能的前提下,元件应放置在栅格上且相互平行或垂直排列,以求整齐、美观,一般情况下不允许元件重叠;元件排列要紧凑,输入和输出元件尽量远离。
(3).某元器件或导线之间可能存在较高的电位差,应加大它们的距离,以免因放电、击穿而引起意外短路。
(4).带高电压的元件应尽量布置在调试时手不易触及的地方。
(5).位于板边缘的元件,离板边缘至少有2个板厚的距离。
(6).元件在整个板面上应分布均匀、疏密一致。
(7). 在元器件的布局方面,应该把相互有关的元件尽量放得近一些。
(8). 尽量在关键元件,如ROM、RAM等芯片旁边安装去耦电容。
布线是整个PCB设计中最重要的工序。
这将直接影响着PCB板的性能好坏。
因此布线也应遵循一定的技巧1 电源、地线的处理既使在整个PCB板中的布线完成得都很好,但由于电源、地线的考虑不周到而引起的干扰,会使产品的性能下降,有时甚至影响到产品的成功率。
所以对电、地线的布线要认真对待,把电、地线所产生的噪音干扰降到最低限度,以保证产品的质量。
对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因,现只对降低式抑制噪音作以表述:(1)、众所周知的是在电源、地线之间加上去耦电容。
(2)、尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是:地线>电源线>信号线,通常信号线宽为:0.2~0.3mm,最经细宽度可达0.05~0.07mm,电源线为1.2~2.5 mm对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用)(3)、用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。
高速ADC-PCB布局布线技巧在高速模拟信号链设计中,印刷电路板(PCB)布局布线需要考虑许多选项,有些选项比其它选项更重要,有些选项则取决于应用。
最终的答案各不相同,但在所有情况下,设计工程师都应尽量消除最佳做法的误差,而不要过分计较布局布线的每一个细节。
这里分享一篇ADI资深系统应用工程师Rob Reeder写的一篇文章《高速ADC PCB布局布线技巧》。
Rob Reeder写的文章深入浅出,相信这篇文章对大家的高速设计项目会有所帮助。
裸露焊盘裸露焊盘(EPAD)有时会被忽视,但它对充分发挥信号链的性能以及器件充分散热非常重要。
裸露焊盘,ADI公司称之为引脚0,是目前大多数器件下方的焊盘。
它是一个重要的连接,芯片的所有内部接地都是通过它连接到器件下方的中心点。
不知您是否注意到,目前许多转换器和放大器中缺少接地引脚,原因就在于裸露焊盘。
关键是将此引脚妥善固定(即焊接)至PCB,实现牢靠的电气和热连接。
如果此连接不牢固,就会发生混乱,换言之,设计可能无效。
实现最佳连接利用裸露焊盘实现最佳电气和热连接有三个步骤。
首先,在可能的情况下,应在各PCB层上复制裸露焊盘,这样做的目的是为了与所有接地和接地层形成密集的热连接,从而快速散热。
此步骤与高功耗器件及具有高通道数的应用相关。
在电气方面,这将为所有接地层提供良好的等电位连接。
甚至可以在底层复制裸露焊盘(见图1),它可以用作去耦散热接地点和安装底侧散热器的地方。
(注:即在PCB底层阻焊开窗露铜,让散热铜皮直接与空气接触,能够更好地散热)其次,将裸露焊盘分割成多个相同的部分,如同棋盘。
在打开的裸露焊盘上使用丝网交叉格栅,或使用阻焊层。
此步骤可以确保器件与PCB之间的稳固连接。
在回流焊组装过程中,无法决定焊膏如何流动并最终连接器件与PCB。
连接可能存在,但分布不均。
可能只得到一个连接,并且连接很小,或者更糟糕,位于拐角处。
将裸露焊盘分割为较小的部分可以确保各个区域都有一个连接点,实现更牢靠、均匀连接的裸露焊盘(见图2和图3)。
高速电路布局布线技巧分享
在高速电路设计中,合理的布局布线技巧对于保证信号完整性和电路性能具有至关重要的作用。
本文将分享几种常见的高速电路布局布线技巧,希望能对您的设计工作有所帮助。
首先,在进行高速电路布局时,要尽量减少信号传输路径的长度。
信号路径越短,信号传输速度就越快,信号完整性也会得到更好的保障。
因此,应该尽量将相关信号线路靠近一起布局,避免走线绕远路。
其次,合理的布局方式是将信号线和电源线或地线分离布局。
通过在布局时保持信号线和电源线或地线的距离,可以减少电磁干扰对信号的影响。
此外,应该确保信号线和电源线/地线的交叉尽量垂直,以减少串扰。
另外,考虑到电磁兼容性,应该尽量减少回流环的数量。
回流环是电流在板层之间流动形成的磁场,会引起干扰信号。
因此,在设计时应该尽量减少回流环的数量,确保信号线路的稳定传输。
在进行布线时,应该注意避免信号线与较高频率的时钟线或其他高速信号线平行走线。
这样可以减少串扰,并保持信号的完整性。
此外,还要注意避免信号线穿越分割地平面的裂缝,可能会引入不稳定的地回流路径,影响信号的传输质量。
最后,在进行差分信号线与单端信号线布线时,应该采取不同的布线策略。
差分信号线需要保持相等的长度和距离,以确保信号同步传输;而单端信号线可以穿插布线,以减少信号间的串扰。
总的来说,高速电路布局布线技巧是一项复杂而关键的工作,需要综合考虑信号完整性、电磁兼容性等因素。
通过合理的布局方式,可以提高电路性能,减少干扰,确保信号传输的可靠性。
希望上述分享的技巧能够对您在高速电路设计中的工作有所帮助。
PCB 设计高速信号走线的九种规则
随着信号上升沿时间的减小,信号频率的提高,电子产品的EMI 问题,也来越受到电子工程师的重视。
高速PCB 设计的成功,对EMI 的贡献越来越受到重视,几乎60%的EMI 问题可以通过高速PCB 来控制解决。
规则一:高速信号走线屏蔽规则
如上图所示:在高速的PCB 设计中,时钟等关键的高速信号线,走需要进行屏蔽处理,如果没有屏蔽或只屏蔽了部分,都是会造成EMI 的泄漏。
建议屏蔽线,每1000mil,打孔接地。
规则二:高速信号的走线闭环规则
由于PCB 板的密度越来越高,很多PCB LAYOUT 工程师在走线的过程中,很容易出现这种失误,如下图所示
时钟信号等高速信号网络,在多层的PCB 走线的时候产生了闭环的结果,这样的闭环结果将产生环形天线,增加EMI 的辐射强度。
PCB布线规则与技巧PCB(Printed Circuit Board,印刷电路板)布线是电子产品设计中非常重要的一项工作,它决定了电路的性能和可靠性。
正确的布线可以确保信号传输的稳定性,降低噪音干扰,提高产品的工作效率和可靠性。
下面将介绍一些常用的PCB布线规则与技巧。
1.保持信号完整性:信号完整性是指信号在传输过程中不受噪音、串扰等干扰影响,保持原有的稳定性。
为了保持信号完整性,应尽量减少信号线的长度和走线面积,减少信号线与功率线、地线等的交叉和平行布线。
同时,在高速信号线上使用传输线理论进行布线,如匹配阻抗、差分信号布线等。
2.分离高频和低频信号:为了避免高频信号的干扰,应将高频信号线与低频信号线分开布线,并保持一定的距离。
例如,在布线时可以采用地隔离层将不同频率的信号线分离或者采用地隔离孔将不同频率的信号线连接到不同的地层。
这样可以减少高频信号的串扰和干扰。
3.合理布局:布线时应合理规划电路板的布局,将功率线和地线尽量靠近,以减少电磁干扰。
同时,尽量避免信号线与功率线、地线等平行布线,减少互穿引起的干扰。
在设计多层板时,还要考虑到信号引线的短暂电容和电感,尽量减小信号线长度,以减少信号传输时的延迟。
4.适当使用扩展板和跳线:在复杂的PCB布线中,有时无法直接连接到目标位置,这时可以使用扩展板或跳线来实现连接。
扩展板是一个小型的PCB板,可以将需要连接的器件布线到扩展板上,再通过导线连接到目标位置。
跳线可以直接用导线连接需要的位置,起到连接的作用。
但是,在使用扩展板和跳线时要注意保持信号完整性,尽量缩短导线长度,避免干扰。
5.优化地线布局:地线是电路中非常重要的部分,它不仅提供回路给电流,还能减少电磁干扰和噪音。
在布线时应保证地线的连续性和稳定性,地线应尽量靠近功率线,对于高频信号,还应采用充足的地平面来隔离。
同时,地线的走线应尽量短且直,减少环状或绕圈的走线。
6.合理规划电源线:电源线的布线要尽量靠近负载,减小电流环形和接地环形。
高速电路pcb设计方法与技巧
高速电路 PCB 设计是非常重要的,因为它可能会对电路性能和信号完整性产生重要影响。
以下是一些高速电路 PCB 设计方法和技巧:
1. 布局规划:确保在 PCB 上正确布局各个电路模块,尽量减少信号路径长度和电流回路,避免交叉干扰和干扰耦合。
2. 地线规划:准确规划地线,减少回流路径和地回流阻抗,以确保信号完整性和抑制噪声。
3. 信号层分离:将信号层和电源层分离,减少干扰和耦合。
在有需要的地方使用地层分离。
4. 绕线规则:使用最短的路径和尽可能直线的路径连接信号源和接收器。
避免锐角和过于绕曲的路径,以减少信号损耗和延迟。
5. 信号完整性:在设计中使用适当的终端电阻、差分线、缓冲器和阻抗匹配等技术,以保持信号完整性和抑制回波和反射。
6. 电源和地线:确保电源和地线的良好连接和分配,减少电源噪声和地回流。
7. 绝缘:在高速电路附近使用绝缘层,以隔离高速信号和其他信号。
8. 过滤和抑制:在输入和输出端口使用合适的滤波器和抑制电路,以减少噪声和干扰。
9. EMI 和 RFI:在设计中采取一些措施来减少电磁干扰和无线干扰,如使用屏蔽层和地平面。
10. 模拟和数字信号分离:将模拟信号和数字信号分离,以减
少干扰和串扰。
总结来说,高速电路PCB 设计需要考虑布局规划、地线规划、信号层分离、绕线规则、信号完整性、电源和地线、绝缘、过滤和抑制、EMI 和 RFI、以及模拟和数字信号分离等因素。
这些方法和技巧可以帮助确保高速电路性能和信号完整性。
PCB小常识23——高速信号PCB布线技巧高速信号布线的时候,需要用到传输线理论,布线过程中,有些方法和传统的一般信号布线也有所不同,下面大致给出了一些高频信号线的布线技巧。
1.多层布线高速信号布线电路往往集成度较高,布线密度大,采用多层板既是布线所必须的,也是降低干扰的有效手段。
合理选择层数能大幅度降低印板尺寸,能充分利用中间层来设置屏蔽,能更好地实现就近接地,能有效地降低寄生电感,能有效缩短信号的传输长度,能大幅度地降低信号间的交叉干扰等等,所有这些都对高速电路的可靠二工作有利。
有资料显示,同种材料时,四层板要比双面板的噪声低20dB。
但是,板层数越高,制造工艺越复杂,成本越高。
2.引线弯折越少越好高速电路器件管脚间的引线弯折越少越好。
高速信号布线电路布线的引线最好采用全直线,需要转折,可用45°折线或圆弧转折(如图1所示),这种要求在低频电路中仅仅用于提高钢箔的固着强度,而在高速电路中,满足这一要求却可以减少高速信号对外的发射和相互间的耦合,减少信号的辐射和反射。
图1 布线的转折方式3.引线越短越好高速信号布线电路器件管脚间的引线越短越好。
引线越长,带来的分布电感和分布电容值越大,对系统的高频信号的通过产生很多的影响,同时也会改变电路的特性阻抗,导致系统发生反射、振荡等。
这些我们要避免的问题。
4.引线层间交替越少越好高速电路器件管脚间的引线层间交替越少越好。
所谓“引线的层间交替越少越好”,是指元件连接过程中所用的过孔越少越好。
据测,一个过孔可带来约0.5pf的分布电容,导致电路的延时明显增加,减少过孔数能显着提高速度。
这个在后面的过孔的高频特性中将详细说明。
5.注意平行交叉干扰高速信号布线电路布线要注意信号线近距离平行走线所引入的“交叉干扰”,若无法避免平行分布,可在平行信号线的反面布置大面积“地”来大幅度减少干扰。
同一·层内的平行走线几乎无法避免,但是在相邻的两个层,走线的方向务必取为相互垂直。
高速电路pcb设计方法与技巧高速电路的PCB设计方法和技巧包括以下几个方面:1. 布局设计:将高速信号的传输路径尽量短,减少信号的传播延迟和损耗。
较重要的信号路径应尽量接近直线,减少信号的反射和串扰。
同时,将高速信号路径与低速信号路径、电源路径和地线路径分开布局,减少干扰。
将容易产生电磁干扰的元件,如发射器和接收器,与其他元件远离。
2. 信号线的走线规则:高速信号线应遵循尽量短、尽量宽、尽量平行的原则。
信号线的走线应尽量避免拐弯和角度过多,减少信号的反射和串扰。
信号线之间应保持一定的间距,避免互相干扰。
对于差分信号线,应保持差分对的长度一致,减少时钟抖动。
3. 地线规划:地线是高速电路中非常重要的一部分,对于信号的传输和干扰抑制起着至关重要的作用。
地线的设计应尽量短、宽,减小地电阻和电感。
可以使用填充地方式减小地回流路径。
对于多层PCB,应设计好地引脚和地面的连接方式。
4. 耦合电容与电感:在高速电路中,耦合电容和电感起着衰减高频噪声和滤波的作用。
需要合理选择耦合电容和电感的数值,以满足高速信号的传输需求。
电容和电感的布局也需要注意,尽量靠近需要耦合或滤波的信号线。
5. 电源规划:电源线是高速电路中非常重要的一部分,对于信号的传输和干扰抑制同样起着至关重要的作用。
电源线的设计应尽量短、宽,减小电源电阻和电感。
可以使用填充电源方式减小电源回流路径。
对于多层PCB,应设计好电源引脚和电源面的连接方式。
6. 综合考虑:在PCB设计中,需要考虑到信号的传输需求、干扰抑制、布局和走线的规则等多个方面。
综合考虑这些因素,可以在高速电路的PCB设计中取得较好的效果。
总的来说,高速电路的PCB设计需要充分考虑信号的传输需求和干扰抑制,合理的布局和走线规则是必不可少的。
此外,还需要综合考虑其他因素,如地线规划、耦合电容和电感、电源规划等,以确保高速电路的正常工作。
高速电路PCB的网络、传输线、信号路径和走线2012-02-03 15:13高速电路PCB的网络、传输线、信号路径和走线严格地讲,网络是一个限于低速、集总参数电路的概念。
不管元件Pl的引脚A到元件R1、P2、P3的B、C、D引脚互连用哪种物理连接(微带线、带状线、同轴电缆还是跳线),也不管中间是否经历过孔或是线宽变化,引脚B、C、D上都能实时和不失真地反映引脚A的波形变化。
当然,这是一种理想状况,然而对于低速信号是合理的,因此,A、B、C、D之间的任何连接为一个网络(节点),黑线为网络Netl。
但是,对于高速信号,如第3章所讲的就完全不是这样了,一个信号从引脚A输出,到达D可能完全失真,而且也完全不考虑信号电流是如何返回的,所以需引入传输线的概念。
传输线的原理在第3章已有详细介绍,在此仅澄清概念上的混淆。
传输线用于信号从一个地方传输到另一个地方,它包括两条路径:信号路径和返回路径,信号路径只是构成信号传输系统的一部分。
那么信号从一点到另一点,比如说从A到D不再是实时无失真的了,它们之间的任何金属互连线已经不能简单地抽象为一个网络节点,而必须用具有一定电特性的特性阻抗和时延的元件去描述,而且,还要为这条任何金属互连线上的电流找一个返回路径,两者之间还要形成电场,虚线箭头。
这就是传输线和网络的区别,在高速电路中,几乎会遗忘网络中的一个概念:传输线。
微带线、带状线都只是传输线的一种形式。
而走线则是这些传输线的信号路径在PCB上的物理实现,比如,PCB表层的走线就是微带线的一部分,而层间走线则是带状线的一部分,要实现信号传输,就要为它寻找一个返回路径,在PCB上的返回路径就是参考平面或信号路径周围的其他导体,甚至自由空间。
高速PCB设计的布局布线优化方法高速PCB设计|pcb设计|pcb layout|pcb design|SI仿真|EMC设计|PCB生产|承接PCB外包设计|PCB制板焊接加工|-中国电子工程师专业导航网站旗下-夜猫PCB工作室随着半导体工艺的发展,器件的工作频率越来越高,使得高速PCB的设计成为产品设计中的一个重要环节,而高速PCB设计所面临的过冲、下冲、振铃、延迟和单调性等信号完整性问题,将成为传统设计的一个瓶颈,设计人员仅仅凭经验将越来越难设计出完整的解决方案,因此设计人员只有借助一套完整的信号完整性分析工具才能准确预测并消除这些问题。
下面我们结合高速PCB设计分析工具SpecctraQuest来分析以上的PCB级信号完整性问题。
拓扑结构对信号的影响当信号在高速PCB板上沿传输线传输时遇到阻抗不匹配,将有部分能量从阻抗不连续点沿传输线传回,造成反射现象。
在高速PCB设计中,有很多问题都是由反射引起的,因此应该特别注意。
在高速PCB板上,一条导线已经不再是单纯的导线,而须当作传输线看待,按照传输线理论来处理。
阻抗的不匹配,以及在不同分支上传输时间的不一致都会造成信号完整性问题。
图1图1是一个典型的单驱动器多接收器的拓扑结构,在接收器端开路,阻抗为无穷大,因此信号在终端会发生全反射,沿传输线原路返回。
串接电阻阻值为Z0,传输线阻抗为2Z02=Z01=Z0,信号沿Z01通过连接点传递到两个分支时,由于两个分支并联,因此从Z01看过去的阻抗正好为Z0,因此信号在从Z01传递到两个分支时信号不会发生反射。
信号继续沿分支传递到终端,终端开路,因此信号被反射回来;由于是不平衡的拓扑结构,信号沿原路返回时就会有时间上的不一致,因此在节点处就会有信号完整性问题出现。
图2采用对称的拓扑结构可以解决这个问题。
结合如图2所示实际工作中的一个例子来分析,这是在一个路由器中收发器到内存的拓扑结构图,驱动器是BCM5625,接收器是存储器。
PCB高速信号电路设计的三大布线技巧详解
PCB 板的设计是电子工程师的必修课,而想要设计出一块完美的PCB 板
也并不是看上去的那么容易。
一块完美的PCB 板不仅需要做到元件选择和设置合理,还需要具备良好的信号传导性能。
本文将会就PCB 高速信号电路设计中的布线技巧知识,展开详细介绍和分享,希望能够对大家的工作有所帮助。
合理使用多层板进行PCB 布线
在PCB 板的实际设计过程中,大部分工程师都会选择使用多层板来完成高速信号布线工作,这种多层板既是必不可少的组成部分,也是帮助工程师降低电路干扰的有效手段。
在利用多层板来完成PCB 的高速信号电路设计时,工程师需要合理的选择层数来降低印制板尺寸,充分利用中间层来设置屏蔽,实现就近接地,能有效降低寄生电感,缩短信号传输长度,降低信号间的交叉干扰等等,所有这些方法对高速电路的可靠性工作都是非常有利的。
除了上面所提到的几种利用多层板提升PCB 信号传输可靠性的方法外,还有一部分权威资料显示,同种材料时四层板要比双面板的噪声低20dB。
引线弯折越少越好,最好采用全直线,需要转折,可用45 度折线或圆弧转折,可以减小高速信号对外的发射和相互间的耦合,减少信号的辐射和反射。
高速电路器件管脚间的引线越短越好
在进行PCB 高速信号电路的设计和布线过程中,工程师需要尽可能的缩短高速电路器件管脚之间的引线,以为引线越长,带来的分布电感和分布电容值越大,这将会导致高速电路系统发生反射、振荡等。
除了要尽可能的缩短高速电路元件管脚之间的引线之外,在PCB 布线的过程中,各个高速电路器件管脚间的引线层间交替越少越好,就是元件连接过程中所用的过孔越少越好。
通常来说,一个过孔可带来约0.5pF 的分布电容,这将。
