空调冷凝水系统

空调冷凝水安装规范篇一：有关空调设备冷凝水排放的规范条文有关空调设备冷凝水排放的规范条文空调设备冷凝水，从防臭气方面，排往地漏（地漏有水封）或阳台的排水管（阳台雨水立管底部应间接排水）才对，凝结水量也不大。

但地漏有篦子，两米多高的水冲下来，可能会溅出范围不小，对室内的使用环境有不小的影响。

考试时犹豫了好久，结果排入立管咯。

考完至今也没寻到有关规范或规定要求。

突显出题者的水平呵。

排水管都是重力流，横管有坡度、立管三通有防倒灌措施，一般不考虑反水的问题，但要考虑防臭气可能是考点所在。

有些解释是：凝结水一般排往空调冷凝水专用管，或通过接水的装置，排入下水道。

经查《建筑给水排水设计规范》（GB 50015-2003）：第4.3.13条，下列构筑物和设备的排水管不得与污废水管道系统直接连接，应采取间接排水的方式：1 生活饮用水贮水箱（池）的泄水管和溢流管；2 开水器、热水器排水；3 医疗灭菌消毒设备的排水；4 蒸发式冷却器、空调设备冷凝水的排水；5 贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水盘的排水。

（说明：空调设备冷凝水，是不可以直接排往污废水管道系统的。

）第4.3.13条的条文说明有：“所谓间接排水，即卫生设备或容器排出管与排水管道不直接连接，这样卫生器具或容器与排水管道系统不但有存水弯隔气，而且还有一段空气间隔。

空调机冷凝水排水虽然排至雨水系统，但雨水系统也存在有害气体和臭气，如排水管道直接与雨水检查井连接，造成臭气窜入卧室，污染室内空气的工程事例还不少。

”（说明：直接排入一般的雨水管，有可能出现臭气）第4.3.14条，“设备间接排水宜排入邻近的洗涤盆、地漏。

如不可能时，可设置排水明沟、排水漏斗或容器。

”（说明：间接排往地漏，可行。

）第4.3.15条，“间接排水的漏斗或容器不得产生溅水、溢流，并应布置在容易检查、清洁的位置。

”（说明：间接排往地漏，有技术措施防止引发的问题。

）第4.9.1条，“屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面。

浅析空调系统冷凝水水封高度设计摘要：本文讨论了空调系统冷凝水水封对整个空调系统安全运行的重要性和水封设计不当可能会导致设备故障和安全因素等问题，分析了影响水封设计的4个主要因素。

结合影响因素提出了具体的设计计算方法，最后对比分析厂家样本水封高度，得出不可照搬硬抄，盲目轻信厂家安装尺寸。

关键词：空调系统；冷凝水；排水管；水封高度前言暖通空调系统中冷凝水水封的设计是整个空调系统中不可或缺的组成部分。

GB50736-2012《民用建筑供暖通风与空气调节设计规范》[1]规定，当空调设备冷凝水积水盘位于机组的正压段时，凝水盘的出口宜设置水封；位于负压段时，应设置水封，且水封高度应大于凝水盘处正压或负压值。

GB50365-2005《空调通风系统运行管理规范》[2]也有针对冷凝水水封的条款。

由于冷凝水水封在整个通风空调系统中是一个非常小的部件，设计人员往往对其不够重视，甚至忽略了冷凝水水封的设计，而由于冷凝水水封的设计不合理而导致的诸如吊顶水患、污浊空气和蚊虫通过冷凝水管进入空调区域从而影响空气品质、空调机组内部积水损坏设备和漏风而增加能耗等问题。

因此必须对冷凝水水封进行合理的设计以确保空调系统的正常运行。

本文通过对冷凝水水封的计算和应用分析，提出设计应考虑的因素，供设计、运行维护管理相关人员参考。

1 空调冷凝水水封在空气冷却处理过程中，当空气冷却器表面温度等于或低于处理空气的露点温度时，空气中的水气便将在冷却器表面冷凝。

因此，诸如单元式空调机、风机盘管机组、组合式空气处理机组、新风机组等设备，都设置有冷凝水盘和排水口。

排水口外连接排水阻气装置，将空调冷凝水从设备内排出，同时阻止空调设备箱体内外空气互窜，既保证设备安全运行，又防止污染空气进入空调系统。

这种排水阻气装置称为空调冷凝水水封，其工作原理是利用水封内水柱产生的压力与空调设备内的负压（或正压）平衡，空调设备产生的多于平衡需求的冷凝水从水封排出。

常用的水封形式如图1，2所示，图1为负压段水封形式，图2为正压段水封形式。

空调常见冷凝水排放问题的个注意事项空调已成为现代生活不可或缺的一部分。

随着空调的使用量不断增加，解决空调产生的冷凝水排放的问题也越来越突出。

冷凝水是空调工作时产生的副产品，如果排放不当，可能会导致水漏、二次污染等问题。

在使用空调时，我们应该注意以下几个关键事项，以避免冷凝水排放引起的困扰。

1. 检查冷凝水的排放方式在使用空调之前，我们应先了解空调系统中冷凝水的排放方式。

一般来说，冷凝水排放有两种方式：自动排放和手动排放。

自动排放是指空调系统会自动排放冷凝水，无需人工干预；手动排放则需要人工打开冷凝水排放口进行排放。

不同品牌和型号的空调系统有不同的排放方式，因此在使用新的空调系统时要仔细阅读使用说明书，了解冷凝水的排放方式。

2. 了解冷凝水排放的时间和频率冷凝水的排放时间和频率取决于空调系统的运行情况和环境湿度等因素。

有些空调系统会在运行过程中自动排放冷凝水，而有些则需要手动排放。

在高湿度的环境中，冷凝水的产生速度更快，因此需要更频繁地进行排放。

一般来说，排放冷凝水的时间间隔为2-4小时，具体时间间隔应根据实际情况来确定。

如果冷凝水排放不及时，可能导致水箱溢出或堵塞等问题。

3. 清洁冷凝水收集盘和水箱空调系统中的冷凝水会首先流入冷凝水收集盘或水箱中，然后通过排水管道排出。

因此，清洁冷凝水收集盘和水箱是确保冷凝水排放正常的关键步骤。

在使用空调之前，我们应该定期清洁收集盘和水箱，以防止积累的污垢和杂物阻塞排水管道。

清洁时，可以使用清水和中性洗涤剂轻轻清洁收集盘和水箱，并确保彻底冲洗干净，避免任何残留物。

另外，定期更换水箱和排水管道中的密封胶圈，以确保密封性良好。

4. 注意冷凝水排放的位置冷凝水的排放位置应选择在合适的地方，避免对周围环境和设备造成损害。

一般来说，冷凝水应该排放到室外或专门的排水系统中。

如果没有条件将冷凝水排放到室外，可以选择将冷凝水排放到潮湿的地面上，避免将冷凝水排放到干燥的地面上，以免引起二次污染。

冷凝水解决方案一、背景介绍冷凝水是在冷却过程中产生的水蒸气在接触冷表面时凝结成液体的现象。

在许多工业和商业应用中，冷凝水是一个常见的问题，它可能导致设备损坏、能源浪费和环境问题。

因此，寻找一种有效的冷凝水解决方案对于许多行业来说至关重要。

二、问题分析冷凝水问题可能出现在许多不同的场景中，例如空调系统、冷却塔、冷冻设备等。

主要问题包括：1. 冷凝水滴落导致设备受损：冷凝水滴落到设备表面可能导致腐蚀、漏电等问题，从而影响设备的正常运行。

2. 能源浪费：冷凝水的产生可能导致能源的浪费，因为它表示热量的损失。

3. 环境问题：冷凝水的排放可能对环境造成负面影响，特别是在大规模工业应用中。

三、冷凝水解决方案针对冷凝水问题，我们提出以下解决方案：1. 冷凝水收集系统安装冷凝水收集系统可以有效解决冷凝水滴落导致设备受损的问题。

该系统由收集槽、排水管道和水泵组成。

冷凝水滴落到收集槽中后，通过排水管道排出，并利用水泵将其转移至合适的处理设备。

2. 冷凝水回收利用冷凝水可以通过适当的处理和净化后再利用，以减少能源浪费。

例如，可以将冷凝水用于冷却设备或供应给其他需要水的系统。

这需要使用适当的过滤和净化技术，以确保冷凝水的质量符合要求。

3. 冷凝水排放处理对于不能回收利用的冷凝水，需要进行适当的处理以减少对环境的负面影响。

常见的处理方法包括物理处理和化学处理。

物理处理可以通过过滤、沉淀和蒸发等方法来去除冷凝水中的污染物。

化学处理则可以使用化学药剂来处理冷凝水中的污染物，以达到排放标准。

4. 定期维护和检查定期维护和检查冷却系统是预防冷凝水问题的关键。

通过定期检查冷却系统的运行状况和清洁程度，可以及时发现并解决潜在的问题，从而减少冷凝水的产生和相关问题的发生。

5. 技术改进和创新持续进行技术改进和创新是解决冷凝水问题的关键。

例如，可以研发新型材料和涂层，以减少冷凝水的产生和滴落。

同时，可以探索新的冷凝水回收和处理技术，以提高能源利用效率和环境友好性。

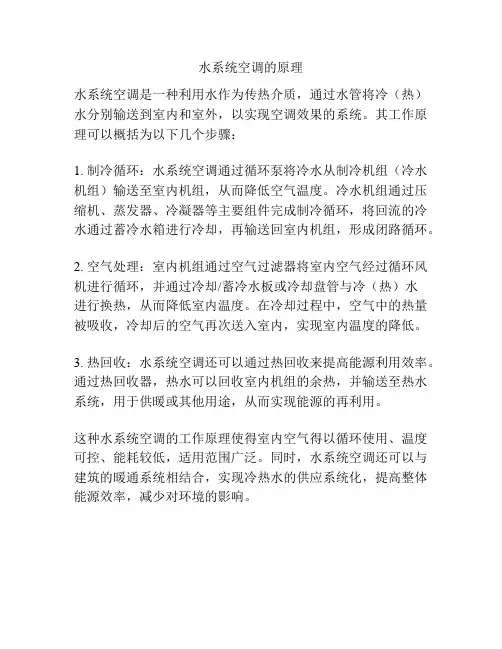

水系统空调的原理
水系统空调是一种利用水作为传热介质，通过水管将冷（热）水分别输送到室内和室外，以实现空调效果的系统。

其工作原理可以概括为以下几个步骤：
1. 制冷循环：水系统空调通过循环泵将冷水从制冷机组（冷水机组）输送至室内机组，从而降低空气温度。

冷水机组通过压缩机、蒸发器、冷凝器等主要组件完成制冷循环，将回流的冷水通过蓄冷水箱进行冷却，再输送回室内机组，形成闭路循环。

2. 空气处理：室内机组通过空气过滤器将室内空气经过循环风机进行循环，并通过冷却/蓄冷水板或冷却盘管与冷（热）水
进行换热，从而降低室内温度。

在冷却过程中，空气中的热量被吸收，冷却后的空气再次送入室内，实现室内温度的降低。

3. 热回收：水系统空调还可以通过热回收来提高能源利用效率。

通过热回收器，热水可以回收室内机组的余热，并输送至热水系统，用于供暖或其他用途，从而实现能源的再利用。

这种水系统空调的工作原理使得室内空气得以循环使用、温度可控、能耗较低，适用范围广泛。

同时，水系统空调还可以与建筑的暖通系统相结合，实现冷热水的供应系统化，提高整体能源效率，减少对环境的影响。

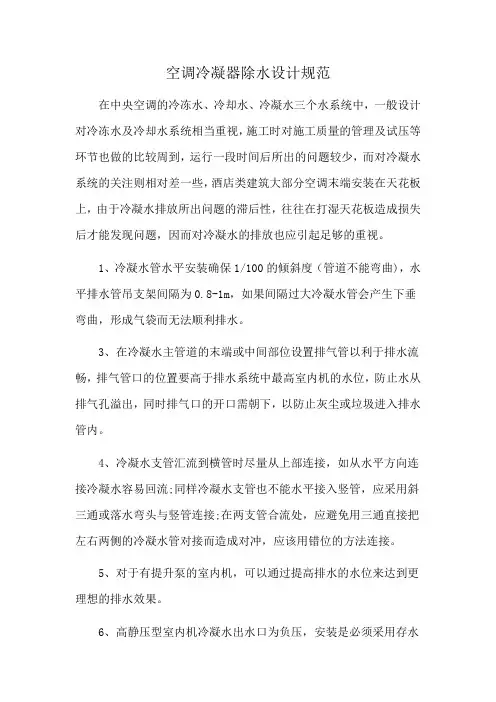

空调冷凝器除水设计规范
在中央空调的冷冻水、冷却水、冷凝水三个水系统中，一般设计对冷冻水及冷却水系统相当重视，施工时对施工质量的管理及试压等环节也做的比较周到，运行一段时间后所出的问题较少，而对冷凝水系统的关注则相对差一些，酒店类建筑大部分空调末端安装在天花板上，由于冷凝水排放所出问题的滞后性，往往在打湿天花板造成损失后才能发现问题，因而对冷凝水的排放也应引起足够的重视。

1、冷凝水管水平安装确保1/100的倾斜度（管道不能弯曲)，水平排水管吊支架间隔为0.8-1m，如果间隔过大冷凝水管会产生下垂弯曲，形成气袋而无法顺利排水。

3、在冷凝水主管道的末端或中间部位设置排气管以利于排水流畅，排气管口的位置要高于排水系统中最高室内机的水位，防止水从排气孔溢出，同时排气口的开口需朝下，以防止灰尘或垃圾进入排水管内。

4、冷凝水支管汇流到横管时尽量从上部连接，如从水平方向连接冷凝水容易回流;同样冷凝水支管也不能水平接入竖管，应采用斜三通或落水弯头与竖管连接;在两支管合流处，应避免用三通直接把左右两侧的冷凝水管对接而造成对冲，应该用错位的方法连接。

5、对于有提升泵的室内机，可以通过提高排水的水位来达到更理想的排水效果。

6、高静压型室内机冷凝水出水口为负压，安装是必须采用存水
弯头，以防止排气受气流的阻力导致排水不畅，甚至室内机出风口水飞溅。

7、冷凝水满水试验:排水管配管完成后向整个冷凝水管道注满水，检查管道连接部分有无渗漏水现象。

(满水试验前，排水管连接部位
不保温，待满水试验后再修补)。

8、冷凝水排水试验:在冷凝水管系统内注入一定量水，必须保证排出的水至少占注入量的70%以上才合格。
