什么是集成电路2用于伴音中放、功放的集成电路还有：D7176、TA7678AD、IX0052CE、IX0065CE、AN241P、CA3065、KA2101、LA1365、TA7176、KC583型等。

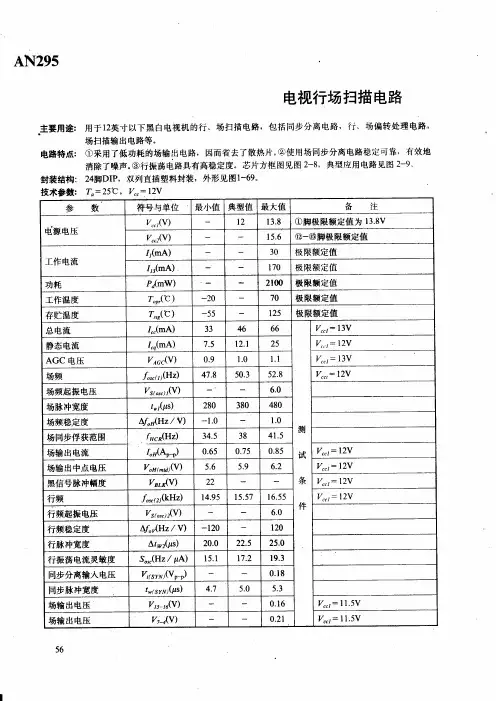

（2）行场扫描集成电路行场扫描集成电路性能优于分立元件电路，并且有的集成扫描电路系统采用了数字自动同步电路，可得到稳定的场频信号，保证了隔行扫描的稳定性，可省掉“场同步”电位器调整，提高了自动化程度。
比如，D7609P、LA1460、TA7609P、TB7609等型号，电路功能有：同步分离、场输出、场振荡、AFT、行振荡保护等。
D002（国产）、HA11669（国外）型电路，电路功能有行振荡、行激励；D004（国产）、KC581C（国外）型电路，主要功能是场振荡、场输出；D7242、TA7242P、KA2131、uPC1031Hz、LA1358、uPC1378h等型号，主要功能是场振荡、场输出，场激励；D103lHz、BG103lHz、LD1031Hz、uPC1031Hz型电路主要功能有：场振荡、场输出。
（3）图像中放、视放集成电路早期的中频通道集成电路，是用三块集成电路分别完成中放、视频检波及AFT等功能。
目前已出现把图像中放、视频，伴音中放，行场扫描三大系统压缩在一块芯片中的集成电路，使电路简化，给使用、调试带来更大方便。
该类集成电路有：D1366C、SF1366、uPC1366、CD003、HA1167、D7607AP、TA7607、AN5132、CD7680CD、HA1126D、HA11215A、TB7607、TA7611AP、LA1357N、AN5150。
M51353 P等。
（4）彩色解码集成电路彩色解码电路的功能是恢复彩色信号，使图像的颜色正常。
早期的彩色解码集成电路是由几块电路完成，如国产的5G3108、5G314、7CD1、7CD2、7CD3等；后来采用单片式PAL制彩色解码集成电路，如TA7193AP／P、TA7644AP/P、IX02lCE、uPC1400c、M51338SP、M51393AP、IX0719CE、AN5625型等。
(一) 电视行场扫描原理1) 电视行场扫描，是通过控制电子束在水平方向从左到右和垂直方向从上到下有规律运动形成的光栅。
水平方向的扫描叫行扫描，垂直方向的扫描叫场扫描，合称“行场扫描”。
行扫描和场扫描的电流都是三角波.负载都是偏转线圈.所不同的是扫描频率不同.工作电压不同。
场扫描电路多是集成电路.行扫描电路都是分立元件级成的。
行扫描就是水平方向从左到右的扫描.场扫描就垂直方向从上到下的扫描.行场扫描电路一般分三级.振荡级,推动级和输出级.2). 逐行扫描与隔行扫描的区别隔行扫描主要应用于电视信号的发送与接收中。
它的特点是把每秒传送25幅（帧）画面用每秒传送50次的方法来消除闪烁感，即一面传送两次，第一次扫描奇数行，第二次扫描偶数行，因而称为隔行扫描。
采用这一制式的缺点是画面清晰度稍差，且有轻微的闪烁感。
逐行扫描主要应用于计算机的显示器中。
由于显示器不受电视台的发送方式限制，因而被广泛采用。
逐行扫描就是每幅画面按1、2、3……行的顺序扫描方式完成一幅画面。
为了提高画面的清晰度，消除闪烁感，还可以增加扫描线数，目前显示器的扫描线数一般为768行，因而会感到画面非常细腻、清晰。
逐行扫描DVD又称PDVD，首台样机于1998年问世，目前技术和产品均已成熟。
它能够应用数字视频图像处理技术产生480线的真正的逐行扫描信号，再通过电视机的视频图形阵列（VGA）输入口或数字高清晰度电视接入口把信号送入彩电中，避免了普通DVD机隔行信号输出造成的失真或缺损，与逐行扫描电视、数字高清晰度电视配合使用可以获得胜似电影的美妙画质。
(二)电视扫描与同步电视图象的摄取与重现实质上是一种光电转换过程，它分别是由摄象管和显象管来完成的。
顺序传送系统在发送端将平面图象分解成若干象素顺序传送出去，在接收端再将这种信号复合成完整的图象，这种图象的分解与复合是靠扫描来完成的。
扫描三种方式：机械扫描，电子扫描，固体扫描。
2.1 水平偏转与垂直偏转显象管外套有水平和垂直两组偏转线圈，在有电流通过时分别产生垂直与水平方向的磁场。
第三章行场偏向扫描部份一、偏向IC TDA4856与TDA9116介绍说明：AOC设计机种偏向IC目前运用三种类型IC，即PHILIPS TDA4856、ST的TDA9115、TDA9116,和NEC 的NEC1888 IC。
方正机种有运用两种，即（S790N）TDA4856和（P761V、D551V）TDA9115,所对应的场扫描IC分别为TDA4866和TDA9302两种，先以S790N机种TDA4856为例进行检讨。
偏向ICTDA4856功能介绍一)主要功能：1）完全的行场自动同步能力，精确的振荡频率，向行场输出提供线性良好的锯齿波电流。
2）能够获得复合同步信号，且行频可扩展到15KHZ—130KHZ。
场频可扩展到50HZ—160HZ。
3）X射线保护功能。
4）灵活的B+ CONTROL功能。
5）行场DYNAMIC FOCUS功能，及行场高压补偿功能。
6）MOIRE CANCEL及EW控制功能。
7）输出快速的UNLOCK和CLAMPING信号。
（上升或下降可以由I2C总线控制）8）I2C总线可灵活地控制行几何图形位置。
（H-SIZE、线性、桶形、枕形、平行四边形、H-CENTER）9）I2C总线可灵活地控制场几何图形。
（V-SIZE、V-CENTER、线性）二)偏向IC TDA4856各脚功能：三、行场振荡电路工作原理1、振荡电路由Pin 27、Pin 28、Pin 29三脚组成，Pin 29连接振荡电容，产生线性良好的锯齿波电压，S790N Pin 29外接10nf电容，该点位电容材质要求高，电容值的温度系数要好，否则会影响画抖的效果，Pin 27、Pin 28外接电阻决定了IC的自由振荡频率。
（自由振荡频率一般在62KHZ左右），外接Q416作用为在change mode时，CPU MUTE脚输出高电平，Q416导通，使振荡频率变为62K的自由振荡频率，防止行管Q403的VCP过高。
2、场振荡由Pin 22、Pin 23、Pin 24组成，Pin 24外接振荡电容，产生线性良好的锯齿波，自由振荡频率由Pin23脚上的电阻R608和外接振荡电容决定，电阻R608不仅使整个场和EW部分的噪声和线性最优化，而且影响内部参考值，因此R608的值一定要可靠、稳定。

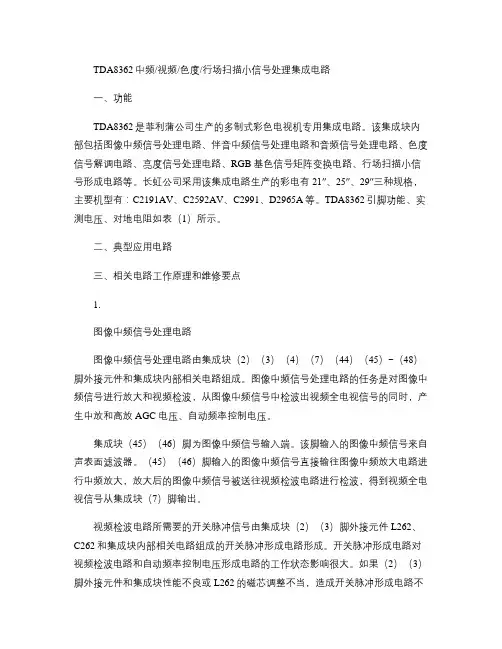

TDA8362中频/视频/色度/行场扫描小信号处理集成电路一、功能TDA8362是菲利蒲公司生产的多制式彩色电视机专用集成电路。
该集成块内部包括图像中频信号处理电路、伴音中频信号处理电路和音频信号处理电路、色度信号解调电路、亮度信号处理电路、RGB 基色信号矩阵变换电路、行场扫描小信号形成电路等。
长虹公司采用该集成电路生产的彩电有21″、25″、29″三种规格，主要机型有：C2191AV、C2592AV、C2991、D2965A等。
TDA8362引脚功能、实测电压、对地电阻如表（1）所示。
二、典型应用电路三、相关电路工作原理和维修要点1.图像中频信号处理电路图像中频信号处理电路由集成块（2）（3）（4）（7）（44）（45）~（48）脚外接元件和集成块内部相关电路组成。
图像中频信号处理电路的任务是对图像中频信号进行放大和视频检波，从图像中频信号中检波出视频全电视信号的同时，产生中放和高放AGC 电压、自动频率控制电压。
集成块（45）（46）脚为图像中频信号输入端。
该脚输入的图像中频信号来自声表面滤波器。
（45）（46）脚输入的图像中频信号直接输往图像中频放大电路进行中频放大，放大后的图像中频信号被送往视频检波电路进行检波，得到视频全电视信号从集成块（7）脚输出。
视频检波电路所需要的开关脉冲信号由集成块（2）（3）脚外接元件L262、C262和集成块内部相关电路组成的开关脉冲形成电路形成。
开关脉冲形成电路对视频检波电路和自动频率控制电压形成电路的工作状态影响很大。
如果（2）（3）脚外接元件和集成块性能不良或L262的磁芯调整不当，造成开关脉冲形成电路不能形成正常的开关脉冲信号，不仅视频检波电路无法从图像中频信号检波出视频全电视信号，还会使集成块内部的自动频率控制电压形成电路不能形成正常的自动频率控制电压。
最终结果是造成电视机出现利用全自动搜索功能预置节目时，节目号不变故障。
集成块（47）脚为高放AGC 电压输出端。
一、消隐电路行场扫描电路扫描周期包括扫描正程时间和扫描逆程时间，扫描正程完成信号扫描使屏幕重现计算机所需要的图像和字符；而扫描逆程是电子束回扫时间在屏幕上只能看到数条回扫线，但它的出现会严重影响屏幕的正常显示，因此必须加以消除。
这就是所谓消隐。
消隐的原理很简单，就是在行场扫描逆程时间内使显像管阴极不发射电子或少量电子，打到荧光屏上在正常亮度下以不出现回扫线为原则，消隐信号的来源均由行场扫描电路提供，行消隐信号一般由行输出变压器次级线圈中取出或由行输出管集电极串联逆程电容之间取出；但有些扫描集成电路也可以给出消隐脉冲；TDA2593芯片中就有行逆程脉冲发生器。
消隐脉冲从何处取出这要看显示器具体电路而定，场消隐信号一般由场输出级取出，有些场振荡芯片也有回扫脉冲发生器，可提供场逆程脉冲。
如TDA1170N 就有这个功能，回扫脉冲由 3 脚给出；消隐电路一般由一级三极管放大器组成；消隐信号的控制点在何处呢？这完全取决于显像管电子束是由阴极控制还是由栅极控制，如采用栅极控制就加在栅极G1 上，如果采用阴极控制一般不直接加在阴极上，而是加在视频处理电路或加在视频放大级的输入端。
下面给出几种实际电路供参考：1. 栅极控制中场消隐脉冲从TDA1170N-3 脚取，出通过R337 D305 加到Q308 基极；行消隐脉冲从行输出变压器7 脚取出，通过R347 C303 加到Q308 的基极；C303 是加速电容，可以改善逆程脉冲的前后沿；D306 是为了保护Q308 的发射结；C318 为隔直流电容；R829 、C812 组成低通滤波器，可滤掉杂散信号对栅极的干扰。
电路工作原理：消隐脉冲来到时，Q308 不工作，集电极输出负极性脉冲通过耦合电容C318 加到显像管栅极叠加在栅极负压上，使显像管不发射或少发射电子，只有少量电子能通过栅极负电场而到达屏幕，所以屏幕不会出现回扫线电路。
工作波形见图1.85 所示。
这个电路看起来比较复杂。
课题行、场扫描电路常见故障及检修教学课时：8课时（本案只为前2个课时）教学重点：使学生熟悉扫描电路的常见故障和检修方法。
教学难点：1.行、场扫描电路结构的相似性与部分常见故障的不一致（一条亮线；无光栅有伴音）。
2．开机烧行管故障的检修。
教学方法：讲授、演示、问答、启发、实验、观察、比较、归纳法等教学方法。
教具：万用表、电烙铁、彩色电视机教学过程:(1) 引导：（问答法）10分钟（媒体展示方框图、电原理图）场扫描电路组成方框图通过行、场扫描电路方框图及电原理图，复习已经学过的行、场扫描电路的功能、各单元电路的作用及电路。
（2）新课：（1）常见故障1.水平一条亮线、垂直一条亮线（板书）2．无光栅、有伴音（板书）演示（10分钟）（2）.实验（板书）实验前先给学生强调实验中注意的安全问题。
1.数据记录（板书）实验：学生通过测量行、场扫描电路正常时关键点的直流电压；用dB法记录行、场扫描电路关键点的dB值，记录相关数据。
（15分钟）2．模拟点（板书）给出模拟点，学生模拟上述故障现象并记录关键点直流电压及行、场扫描关键点的dB值，并记录相应的故障现象和数据；和正常时比较。
（45分钟）（3）结论：（板书）（8分钟）（教师引导学生得出以下结论）①检修思路：水平一条亮线（有亮线说明电源、行扫描基本正常，查场扫描各级及场偏转线圈）。
垂直一条亮线(有亮线说明电源、行、场扫描基本正常，查行偏转支路和行偏转线圈。
)无光栅，有伴音（根据开关电源的具体情况，有伴音说明电源、公共通道等电路基本正常，查行扫描电路或显像管及其附属电路）①场扫描任何一级电路或场偏转故障均会产生水平一条亮线。
②只有行偏转支路或行偏转故障，才会出现垂直一条亮线。
③行振，行推，行输出任何一级故障产生的都是无光栅，有伴音（注：显像管及其附属电路故障也会产生此故障现象）。
（4）作业：①填写实验报告；②预习下节课内容（2分钟）。
课题成员：组长：李朝荣（广西水产畜牧学校）组员：李天贤（百色平果中职校）组员：曾浩（贵州省贸经学校）组员：庞书胜（海口市高技工学校）组员：张勇涛（自贡市电子信息职业技术学校）2009年8月26日。

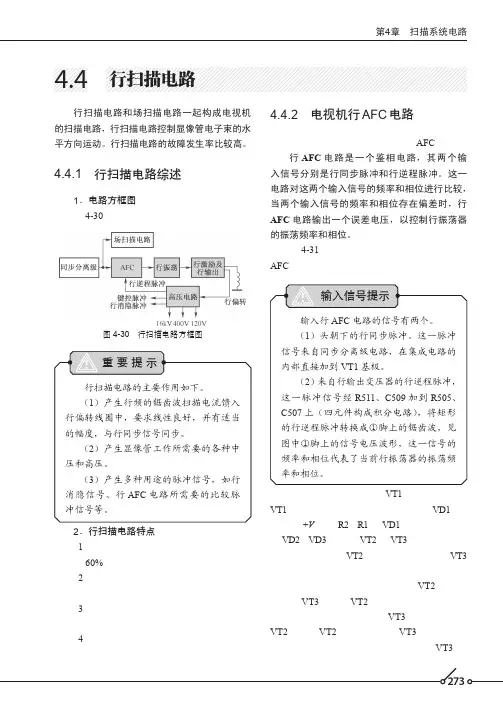

![4.4.2 电视机行AFC电路[共2页]](https://uimg.taocdn.com/d8b173ae1711cc7930b7167b.webp)
273
第4章 扫描系统电路
行扫描电路和场扫描电路一起构成电视机的扫描电路，行扫描电路控制显像管电子束的水平方向运动。
行扫描电路的故障发生率比较高。
4.4.1 行扫描电路综述
1．电路方框图
图4-30所示是行扫描电路方框图。
2．行扫描电路特点
（1）行扫描电路对电源的消耗占整机电源消耗的60%左右。
（2）行扫描电路中的各管工作在开关状态，这是为了提高效率。
（3）行输出管工作在高频、高压和开关状态下。
（4）行偏转线圈的工作频率高，直流电阻小，它基本上可以看成是一个纯感性负载。
4.4.2 电视机行AFC 电路
电视机的行扫描电路中设有行AFC 电路。
行AFC 电路是一个鉴相电路，其两个输
入信号分别是行同步脉冲和行逆程脉冲。
这一电路对这两个输入信号的频率和相位进行比较，当两个输入信号的频率和相位存在偏差时，行AFC 电路输出一个误差电压，以控制行振荡器的振荡频率和相位。
图4-31所示是某集成电路内部电路中的行和VD2、VD3分别使VT2和VT3导通，若两管导通程度相同，则VT2发射极电流全部流入VT3集电极，集成电路①脚没有电流流入或流出。
当集成电路①脚电压偏低时，VT2导通程度高于VT3，这样VT2一部分发射极电流流出①脚；当①脚电压偏高时，VT3导通程度高于VT2，这样VT2全部电流流入VT3还不够，还要从①脚外部电路中流入一部分电流给VT3。
4.4 行扫描电路。
大型游戏机扫描板电路分析游戏结果是从电脑板输出供显示用的R、G、B三基色信号，以及复合同步信号(包括行同步、场同步)。
本章主要介绍如何将R、G、B三基色信号及复合同步信号通过扫描电路在彩色显像管上显示稳定的游戏图像。
扫描电路的主要作用是将R、G、B三基色信号按垂直方向和水平方向展开，形成稳定的扫描光栅，这个过程由行扫描及场扫描电路完成。
根据我国电视标准规定：行扫描的基本参数为：行频为15625Hz，行周期为64s，其正程扫描时间为52uS，逆程时间为12s，扫描行数为625行。
场扫描的基本参数为：场频为50Hz，一幅画面(简称一帧)分为奇、偶两场，—场扫描周期为20ms。
两者的同步脉冲宽度也不完全一样，行同步脉冲为4．7us，场同步脉冲宽度为160us。
‘当然，大型游戏机扫描板的电路参数，与美国、日本等采用NTSC制式电视的参数相一致，这已在前面的内容中得到证实。
而家用游戏机的参数则与我国电视标准基本相同。
第一节概述游戏机扫描板电路与彩色电视机的底板相差不大，所不同的是游戏机扫描板无公共通道及伴音处理电路。
早期的游戏机扫描板就是由彩色电视机线路改制而成，近来，由于游戏机的大量普及，使得游戏机扫描板的销量剧增，因此，生产厂家纷纷生产了游戏机的专用扫描板，给用户组装和调试带来了方便。
游戏机的专用扫描板主要包括行扫描电路、场扫描电路、视放电路及同步信号缓冲放大，枕形校正电路等，其框图结构如框图所示。
行场扫描电路的主要作用是分别给行场偏转线圈提供一个线性良好，幅度足够大的锯齿波电流，其中行锯齿波电流频率约为15750Hz，场频锯齿波电流为60Hz。
锯齿波电流流过行场偏转线圈产生水平和垂直方向的偏转磁场，在显像管屏幕上形成均匀的扫描光栅。
行场扫描电路的工作状态必须与电脑板送来的复合同步信号严格同步，以保证准确而稳定地重现图像。
另外，行扫描电路还要产生彩色显像管所需的阳极高压、各种中压及低压等，同时还产生光栅校正信号及消隐信号等。
街机电子游戏机扫描板的原理与维修大全扫描的原理与维修HA11235与DBL2009集成块扫描的电路原理及一些常见故障的维修1、行场扫描电路图1为HA11235的内部功能框图，图2为HA11235的外围电路图。
从图1可以看出，HA11235的功能包括：同步分离、行AFC鉴相、行振荡、行频激励放大、场振荡、场频激励放大等。
采用集成电路的扫描板，与采用分立元件的扫描板相比有如下优点：（1）行频振荡级用施密特触发器和单个定时电容光焕发组成，频率较稳定。
（2）AFC用双差分模拟乘法器作鉴相器灵敏度较高。
（3）增大了行同步捕捉范围和同步保持范围，在场消陷期间不会产生图像面部扭曲。
（4）场振荡与场锯齿波形成级分开，克服了分立元器件电路场频调节与场幅调节相互牵制的缺点。
从图4可知，由电路板送来的复合同步信号，经R214和R307分压，再经C450耦合到IC301（15）进行同步子分离。
在集成块内部，S信号一路加到AFC鉴相，另一路吊（16）输出，经R404、C402积分，分离出场同步信号加到（7），电位器VR401、VR402、VR404分别调节场频、场幅和场线性，场振荡器通过对定时电容C404充放电形成锯齿波电压，经场频激励放大后从（7）输出到Q401场推动级。
为了提高输出效率，场输出电路采用了双电源OTL电路，由行输出变压器具FHT（2）输出行逆程脉冲，经R308、C310、VR301、R305、C308、R401积分电路隔直耦合。
从（13）输出AFC 鉴相器作比较电压，调节VR301改变积分常数，可使图像在水平方向移动，AFC鉴相器输出的误差电压由（14）送出，经滤波器C451、R310、C305、R303送回（12），以自动校正行频，行振荡器输出的行频锯齿波，经整形、放大变成行频矩形波，由（10）送往行激励和行输出级。
欢迎来咨询游戏机价格。
任务1.3扫描电路的维修彩色电视机扫描电路主要包括场扫描电路和行扫描电路。
现在彩色电视机的场扫描电路大多采用了集成电路的形式，检修起来相对比较简单。
行扫描电路的小信号处理部分大多也采用集成电路的形式,但是对于行激励和行输出电路部分，由于存在较高电压和较大电流，目前仍然以分立元件电路为主。
近几年随着大屏幕彩色电视机的出现，各种新型技术出现在扫描电路中，尤其是行扫描电路，比如枕校电路。
1.3.1 场扫描电路原理采用LA78040的典型彩色电视机场扫描电路1-18所示。
图1-18 LA78040场扫描电路原理图1．LA78040场扫描电路（1）原理分析场扫描电路有场振荡、场锯齿波形成、场激励、场输出及部分组成。
LA78040内部包括场激励放大、场输出、场泵电源电路。
LA76818的23引脚输出50Hz场扫描脉冲，经R451电阻送入LA78040的1引脚，经内部场激励放大、场输出，从5引脚输出50Hz场信号，通过C458耦合电容、R460形成回路，产生线性变化的场锯齿波电流流进V-DY场偏转线圈，形成场扫描磁场，以控制电子束进行上下匀速扫描。
（2）重要元件说明及分析 LA78040集成块个引脚功能如表1-8。
表1-8 LA78040集成块各引脚功能说明1）电阻R541为场频脉冲的输入保险电阻。
VD541和C451构成了场泵电源电路，实际上是自举升压电路，它可以在场扫描逆程期间，为场输出电路提供两倍于场电源的工作电压，提高场输出工作效率。
在场扫描正程期间，26V电压通过VD451对自举升压电容C451充电，在C451上充得约26V的电压。
在场扫描逆程期间，电容C451放电，6管脚获得电源输出的26V电压，还获得由电容C451放电的约26V的电压，这样约有2Vcc电压供给场输出电路。
2）电容C455是负反馈电容，用于改善场线性，同时由于它是交流负反馈电容，会影响到输入信号的幅度大小，如果LA78040的1脚的得到的交流反馈信号幅度过小，是5脚输出的场锯齿波幅度大造成的。
HA11235与DBL2009集成块扫描的电路原理及一些常见故障的维修1、行场扫描电路图1为HA11235的内部功能框图，图2为HA11235的外围电路图。
从图1可以看出，HA11235的功能包括：同步分离、行AFC鉴相、行振荡、行频激励放大、场振荡、场频激励放大等。
采用集成电路的扫描板，与采用分立元件的扫描板相比有如下优点：（1）行频振荡级用施密特触发器和单个定时电容光焕发组成，频率较稳定。
（2）AFC用双差分模拟乘法器作鉴相器灵敏度较高。
（3）增大了行同步捕捉范围和同步保持范围，在场消陷期间不会产生图像面部扭曲。
（4）场振荡与场锯齿波形成级分开，克服了分立元器件电路场频调节与场幅调节相互牵制的缺点。
从图4可知，由电路板送来的复合同步信号，经R214和R307分压，再经C450耦合到IC301（15）进行同步子分离。
在集成块内部，S信号一路加到AFC 鉴相，另一路吊（16）输出，经R404、C402积分，分离出场同步信号加到（7），电位器VR401、VR402、VR404分别调节场频、场幅和场线性，场振荡器通过对定时电容C404充放电形成锯齿波电压，经场频激励放大后从（7）输出到Q401场推动级。
为了提高输出效率，场输出电路采用了双电源OTL电路，由行输出变压器具FHT（2）输出行逆程脉冲，经R308、C310、VR301、R305、C308、R401积分电路隔直耦合。
从（13）输出AFC鉴相器作比较电压，调节VR301改变积分常数，可使图像在水平方向移动，AFC鉴相器输出的误差电压由（14）送出，经滤波器C451、R310、C305、R303送回（12），以自动校正行频，行振荡器输出的行频锯齿波，经整形、放大变成行频矩形波，由（10）送往行激励和行输出级。
2、场输出电路图3为双电源OTL场输出电路，由IC301（2）输出的场激励信号送到Q401基极，Q403、Q404接成NPN和PNP互补推挽的形式，Q402、D401、D402、C411、R426、R425、R427等组成双电源转换电路，在场扫描正程期间，D401、D402截止，由电源105V供电，D403、D404作温度补偿，R434两端电压可消除交越失真。
