下载文档原格式
生物医学材料的表面改性技术及其应用前景随着生物医学领域的不断发展，对生物医学材料的性能要求也愈加严格。
而表面改性技术是一种被广泛应用的方法，它可以在保持原材料的基本性质不变的前提下，对其表面性能进行改善。
本文将介绍生物医学材料的表面改性技术及其应用前景。
一、背景：生物医学材料的发展趋势生物医学材料是制备与应用于诊断、治疗和康复医学中的人工材料。
生物医学材料学领域的发展取决于科技、材料学、工程学、生物学、医学、社会文化和经济条件等多方面因素。
在生物医学技术领域，生物医学材料是一种重要的辅助工具。
生物医学材料是一种可以与体内组织和细胞相容性良好的材料。
因此，它们被广泛应用于人体医学，如修复与替代组织、器官、替代血管、救治心血管疾病、植入食管、支气管、胃肠道等器官等。
二、表面改性技术及其应用原理生物医学材料表面改性技术是一种通过物理化学方法对生物医学材料的表面性能进行改良的方法，以达到提高生物医学材料的生物相容性、抗菌性、生物活性等效果。
常用的表面改性技术包括等离子体聚合、移植共聚、化学氧化、接枝共聚和离子交换等。
表面改性技术是一种有效的提高生物医学材料性能的方法，通过改善表面性能，使材料可以更好地与生物体相容，减少对组织的损伤。
此外，通过表面改性还可以改善材料的生物降解性能，增加材料的机械强度，改善材料的成形性等。
三、 1. 生物医学材料的表面改性技术在人工骨和组织工程领域的应用生物医学材料的表面改性技术在人工骨和组织工程领域有着广泛的应用，例如将生物医学材料表面进行蛋白质吸附或接枝共聚等方法，可以增强人工骨和细胞材料之间的亲和性，从而促进细胞附着和增殖。
此外，通过表面改性技术，还可以在生物医学材料表面固定化一些能够诱导干细胞分化的生物活性物质，从而实现并控制组织工程材料的增殖和分化能力。
2. 生物医学材料的表面改性技术在人工关节领域的应用在人工关节领域，表面改性技术的应用也非常广泛。
通过表面改性技术，可以提高人工关节的生物相容性，避免因免疫反应引起的排异反应，减少局部炎症，延长人工关节的使用寿命。
生物医学材料表面改性技术生物材料在医学领域中具有广泛的应用。
生物医学材料的表面特性是影响其与人体组织相互作用的重要因素之一。
因此，生物医学材料表面改性技术的发展是近年来生物材料科学与技术中的一个重要研究领域。
本文将重点介绍生物医学材料表面改性技术的应用及发展现状。
一、生物医学材料表面改性技术的分类生物医学材料表面改性有许多种方法，主要包括化学处理、物理处理和生物处理三种方法。
化学处理方法，包括表面清洗、化学修饰和化学氧化等方法。
表面清洗主要是用溶剂洗净表面杂质，去除表面异物污染。
化学修饰可以在表面引入新的官能团，改变其表面化学性质。
化学氧化可以增加表面粘附能力，改善材料在人体组织中的耐受性，如使用硝酸等强氧化剂增加聚乙烯管的氧化度。
物理处理方法，包括热处理、离子注入、真空蒸镀和激光刻蚀等方法。
其中，离子注入技术是目前应用最广泛的表面改性技术之一，可通过离子注入提高表面硬度，改变表面电学性质和耐高温性能。
生物处理方法包括抗生素涂层和蛋白质功能化等方法。
利用生物体系，将抗生素或蛋白质等分子结构修饰在材料表面上，从而影响其与生物体的相互作用，增加生物适应性。
二、生物医学材料表面改性技术的应用1、人工骨人工骨材料表面对人体有效稳定的生物相容性是其应用的重要指标之一。
通过改善人工骨的表面性质，可以更好地促进其与人体组织的结合，并有效提高人工骨材料的生物相容性。
2、人工关节人工关节植入后的术后反应是人工关节长期成败的决定因素之一。
采用生物医学材料表面改性技术可以提高人工关节的生物相容性和抑制周围组织的炎症反应，从而达到提高人工关节术后成活率的效果。
3、人工眼角膜人工眼角膜是使用最为广泛的生物医学材料之一。
目前，人工眼角膜的生物相容性问题已经成为限制其应用的关键。
通过表面改性技术对人工眼角膜进行表面处理，可以提高其生物相容性，增加人工眼角膜的应用范围。
三、生物医学材料表面改性技术的发展现状目前，随着生物医学材料应用领域的不断扩大和新技术的不断涌现，生物医学材料表面改性技术已经成为生物医学研究的热点领域之一。
关节植入物的表面抗菌改性技术的专利申请与发展
王晓明;王雅;石锐
【期刊名称】《化学研究》
【年(卷),期】2024(35)3
【摘要】在预防人工关节置换术(TJA)的术后感染中,对关节植入物表面抗菌改性具有十分重要的临床及社会意义,近些年相关研发持续受到人们的关注。
本文主要从关于抗菌药物、药物载体、具有抗菌性能植入物材料和医疗器械的相关专利申请进行了综述,通过近10年专利申请数据,分析和汇总了研究热点和技术发展情况。
【总页数】8页(P275-282)
【作者】王晓明;王雅;石锐
【作者单位】国家知识产权局专利局专利审查协作北京中心;国家骨科医学中心【正文语种】中文
【中图分类】R63
【相关文献】
1.表面改性技术在骨科植入物生物内固定中的应用
2.银纳米颗粒的抗菌性及其植入物表面抗菌改性的应用
3.骨科植入物表面细菌生物膜形成及植入物表面的抗菌改性
4.钛植入物表面抗菌改性的研究进展
5.活性屏等离子表面改性技术制备纳米银涂层不锈钢的体外抗菌性能
因版权原因，仅展示原文概要，查看原文内容请购买。
生物医用材料的表面改性技术探索生物医用材料是指用于支持、修复或替代任何受损组织或器官的材料，其应用范围广泛，如骨科植入物、心脏瓣膜、牙科修复材料等。
为了提高其生物相容性、机械性能和其他特性，表面改性技术成为发展的重点。
本文将探索生物医用材料表面改性技术的相关内容。
## 表面改性技术的背景生物医用材料的表面改性是指通过物理、化学、生物学等手段改变材料表面的性质以满足特定需求。
这可以包括提高生物相容性、抗菌性能、降低摩擦系数等。
这些改性可以通过表面涂层、表面纳米结构、表面功能化等方式实现。
## 表面改性技术的方法### 表面涂层表面涂层是将一层材料沉积在医用材料表面，以实现特定的功能。
常见的方法包括溶液浸渍、物理气相沉积和化学气相沉积等。
例如，聚乳酸（PLA）涂层能够提高生物医用材料的降解性能，促进组织再生。
### 表面纳米结构通过纳米技术，可以在生物医用材料表面形成纳米级别的结构，如纳米线、纳米颗粒等，从而改善材料的性能。
以纳米结构增加表面积，提高生物医用材料与生物体组织的接触面积，促进愈合。
### 表面功能化表面功能化是通过引入功能基团或生物活性分子在表面形成特定结构，以增强生物医用材料的特定功能。
例如，引入抗菌剂、生长因子等生物活性物质，可以提高材料的抗菌性能和组织再生能力。
## 表面改性技术的应用与前景生物医用材料的表面改性技术在实际应用中具有广阔的前景。
它不仅能够改善生物相容性，减少排斥反应，还能够提高材料的力学性能和生物活性。
这一技术将在人工关节、骨折固定器械、人工心脏瓣膜等方面发挥重要作用。
对于未来，随着纳米技术、材料科学的不断发展，生物医用材料的表面改性技术将更加准确、智能化，为更广泛的临床应用和生物医学工程带来更多的可能性。
在技术和应用的推动下，生物医用材料的表面改性技术必将在未来发挥更为重要的作用，为医疗器械及组织工程领域带来更多突破与创新。
生物医用材料的表面改性技术，是医疗器械行业发展的一个重要方向，其发展潜力巨大，未来势必会有更多创新的应用。

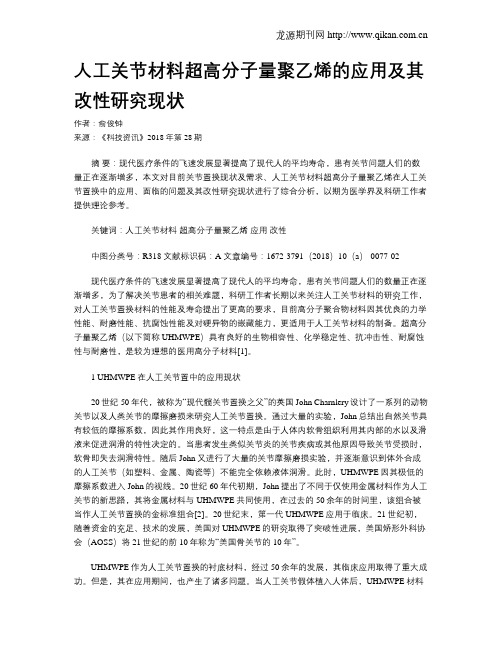

人工关节材料超高分子量聚乙烯的应用及其改性研究现状作者：俞俊钟来源：《科技资讯》2018年第28期摘要：现代医疗条件的飞速发展显著提高了现代人的平均寿命，患有关节问题人们的数量正在逐渐增多，本文对目前关节置换现状及需求、人工关节材料超高分子量聚乙烯在人工关节置换中的应用、面临的问题及其改性研究现状进行了综合分析，以期为医学界及科研工作者提供理论参考。
关键词：人工关节材料超高分子量聚乙烯应用改性中图分类号：R318 文献标识码：A 文章编号：1672-3791（2018）10（a）-0077-02现代医疗条件的飞速发展显著提高了现代人的平均寿命，患有关节问题人们的数量正在逐渐增多，为了解决关节患者的相关难题，科研工作者长期以来关注人工关节材料的研究工作，对人工关节置换材料的性能及寿命提出了更高的要求，目前高分子聚合物材料因其优良的力学性能、耐磨性能、抗腐蚀性能及对硬异物的嵌藏能力，更适用于人工关节材料的制备。
超高分子量聚乙烯（以下简称UHMWPE）具有良好的生物相容性、化学稳定性、抗冲击性、耐腐蚀性与耐磨性，是较为理想的医用高分子材料[1]。
1 UHMWPE在人工关节置中的应用现状20世纪50年代，被称为“现代髋关节置换之父”的英国John Charnlery设计了一系列的动物关节以及人类关节的摩擦磨损来研究人工关节置换。
通过大量的实验，John总结出自然关节具有较低的摩擦系数，因此其作用良好，这一特点是由于人体内软骨组织利用其内部的水以及滑液来促进润滑的特性决定的。
当患者发生类似关节炎的关节疾病或其他原因导致关节受损时，软骨即失去润滑特性。
随后John又进行了大量的关节摩擦磨损实验，并逐渐意识到体外合成的人工关节（如塑料、金属、陶瓷等）不能完全依赖液体润滑。
此时，UHMWPE因其极低的摩擦系数进入John的视线。
20世纪60年代初期，John提出了不同于仅使用金属材料作为人工关节的新思路，其将金属材料与UHMWPE共同使用，在过去的50余年的时间里，该组合被当作人工关节置换的金标准组合[2]。
骨科植入物的材料和表面改性技术在现代医学和生物科技领域，骨科植入物已经成为了不可或缺的一部分。
顾名思义，骨科植入物是被植入人体用于修复和替换损坏或失去的骨骼组织的人工材料。
包括但不限于人工关节、骨板、钢钉、螺丝和支架等等。
通常，这些植入物需要具有可靠的生物相容性、物理强度和化学稳定性，以保证植入后的有效性和持久性。
骨科植入物的材料和表面改性技术，正在不断地被改进和发展，以解决现有的瓶颈问题，进一步提高植入物的质量和效果。
首先，骨科植入物的基本材料一般都是金属、可降解聚合物或生物陶瓷。
金属材料，如钛和不锈钢等，通常具有优良的力学性能、抗腐蚀性和稳定性，但是其生物相容性差，容易引起局部炎症和组织排异反应。
因此，钛的表面通常都会进行一定的改性，以提高其生物相容性。
可降解聚合物，如PLA和PGA等，不需要二次手术取出，但是它们的力学性能和质量容易受到周围生物环境的影响而变差。
相对而言，生物陶瓷材料常常被用于制作骨头修补材料，因为它们可以分解成无害的化学元素，且具有相似于骨骼组织的化学成分和结构形态。
其次，骨科植入物的表面改性技术也十分重要。
对于金属材料而言，表面的硬度、粗糙度和表面电位会影响细胞粘附和增殖，影响植入物的头一阶段的预后和后期稳定性。
为了提高骨科植入物的生物相容性和减轻周围炎症反应，一些表面改性技术被应用于骨科植入物，其中包括微电解加工、化学处理、热力处理和等离子体喷涂等。
例如，液相沉积法（LPC）被广泛应用于生物陶瓷涂层制备领域。
LPC可以在内部结构上不断的改进，控制其晶体取向和孔隙率，增加植入物与骨组织的接触面积，从而提高生物陶瓷涂层的结合强度。
类似的技术，也被广泛应用于其他类型的骨科植入物的制备和改进。
最后，需要注意的是，骨科植入物的材料和表面改性技术对于患者的健康和安全具有极为重要的作用。
目前，一些研究者还在探索并研制新的骨科植入物材料和新的表面改性技术，以进一步提高骨科植入物的可靠性、生物相容性和实用效果。
生物材料表面改性技术在医用材料中的应用研究随着现代医学技术的不断发展和进步，医疗器械与材料越来越多地应用于医学诊疗，并发挥着重要的作用。
与传统材料不同，生物材料在与人体接触时要满足更高的要求，如耐用、耐腐蚀、无毒、无致病性等。
因此，生物材料的表面改性技术具有极大的应用前景。
本文将重点介绍生物材料表面改性技术在医用材料中的应用研究。
一、生物材料表面改性技术的概念生物材料表面改性技术，是指将生物材料的表面特性通过化学、物理、生物学等方法进行改善的技术。
这种改良可以减小材料与生物体组织的相互作用力，减少材料周围组织的炎症反应，提高生物材料的相容性和生物相容性，增强材料的生物活性和生物可降解性。
二、表面改性技术在医用材料中的应用表面改性技术在医用材料中应用广泛，下面将分几个方面进行讨论。
1. 生物相容性方面的应用表面改性技术可以提高材料的生物相容性，使其更容易与生物体组织相容。
例如，对于人工关节等医用材料，通过改善表面形态和表面化学性质等措施，可以改善其在体内的生物相容性和生物活性，延长其使用寿命。
2. 防污染方面的应用表面改性技术可以减少材料表面的粘附和抗污染性能，如对医用导管、植入小器件等医用材料进行表面处理，可以有效地防止细菌和其他微生物的侵入和污染，从而保证医疗设备和患者安全。
3. 减少组织炎症反应方面的应用表面改性技术可以减少材料与周围组织的炎症反应，从而提高生物材料的相容性和生物相容性。
例如，对于人工心脏瓣膜等医用材料，通过改善其表面的化学性质和形态，可以降低其在体内的免疫反应和炎症反应，减轻患者的不适感。
4. 提高药物缓释效果方面的应用许多医用材料需要具有药物缓释的功能。
表面改性技术可以对这些材料进行改良，从而提高其药物缓释效果。
如将药物包裹在生物材料的表面上，达到延长药物释放时间和提高药物疗效的目的。
三、生物材料表面改性技术的发展趋势生物材料表面改性技术发展迅速，未来的发展趋势主要集中在以下几个方面：1. 增强材料的生物活性和生物可降解性，拓展材料在组织工程、再生医学等领域中的应用；2. 加强材料的吸附、释放及排放性能的研究，以提高生物材料的治疗作用；3. 开发更为可持续、高效的改性方法，并且运用绿色化学，以更好地解决生物材料表面改性技术在实际应用中遇到的环境污染和行业压力；4. 借助数字化技术，将生物材料表面改性的过程，通过计算机模拟或虚拟实现，以实现更加高效的改性方式。
人工关节材料介绍及其改进【摘要】本文主要介绍目前主要的人工关节材料（金属材料、陶瓷材料、高分子材料）及它们的改进方法和方向。
【关键词】人工关节材料【正文】0.前言人工关节置换术是二十世纪最成功的骨科手术之一，它让无数患有终末期骨关节疾病的病人重新恢复正常的生活。
人工关节是模拟人体关节制成的植入性假体,以代替病变或损伤的关节并恢复其功能。
人工关节包括髋、膝、肩、肘、腕、踝等关节,其中以髋关节、膝关节置换为主。
但关节置换术后容易出现假体松动、下沉等并发症，严重影响其手术的效果。
人工关节使用寿命一般为10-20年。
研究表明，由于人工关节材料表面相互摩擦形成的磨屑及随后介导炎症反应引起的骨溶解是人工关节无菌松动的主要原因。
因此，降低人工关节面之间的摩擦，减少磨屑的产生可以显著延长人工关节的使用寿命。
1.人工关节介绍人工关节的材料应具有良好的生物相容性，良好的机械性能，并有很好的耐腐蚀及抗疲劳性等，负重面应耐磨损，同时磨损颗粒不引起严重机体反应。
目前尚无任何单一材料能满足上述要求。
1.1金属材料和其它材料相比，金属材料具有高强度、高韧性、易加工等特点，常用来制作结构复杂和必须承受很大力量的人工关节。
早期的金属材料以不锈钢为主，它具有优良的加工性能和适当的抗压强度，但由于不锈钢在人体内长期放置会导致恶性肿瘤的发生。
目前常用的金属材料有316L不锈钢、钛合金（Ti-6A1-4V）、钴铬钼合金（Co-Cr-Mo）及钴镍合金（MP35N）等。
钴铬钼合金(Co- Cr-Mo) 与不锈钢相比，具有优良的生物相容性，耐磨性、耐腐蚀性和综合机械性能都比较好，但其不适于机械加工。
钛及钛合金相对密度小、弹性模量较低、机械强度高,且耐蚀性和抗疲劳性均优于不锈钢与钴基合金,是人工关节更适宜的金属材料,最常用的钛合金是Ti - 6Al - 4V。
金属材料作为人工关节材料的主要缺点是金属材料人工关节的关节面容易磨损，磨损后的产物导致机体出现不良的生理反应，引起关节周围的一系列组织发炎和关节松动。
同时Ti-6Al-4V、钴-铬-钼合金中含有铬、钴等，如果形成离子状态就会对人体产生毒害作用，这些有害金属离子不断积累，当到达一定量时就会产生致癌作用，对机体健康十分不利。
1.2陶瓷材料陶瓷被应用于人工关节，目前最常用的是Al2O3 和ZrO2 陶瓷。
陶瓷材料强度高，耐磨性好，化学稳定性和耐蚀性强；并且陶瓷材料的离子结构可以吸引带极性的液体, 使之均匀地覆盖在陶瓷的表面, 有利于形成流体薄膜润滑效果，这有助于降低在人体中的磨损。
陶瓷材料可以在体内保持生物惰性，不会有金属离子析出，特点突出。
但陶瓷材料韧性低、脆性大,且弹性模量远大于人体自然骨,故生物力学匹配性差,在使用过程中常出现脆性断裂和骨损伤等。
1.3高分子材料有机高分子材料（臼）多与陶瓷、不锈钢等高强度材料（人工关节头）结合应用于人工关节的工艺当中。
用于人工关节的高分子材料主要有硅橡胶、聚乙烯及超高分子量聚乙烯等。
高分子材料使用早期效果较好，但长期随访病例发现由于其晚期磨损严重，造成人工关节出现晚期松动现象。
磨损产生的碎屑迁移到骨水泥/骨界面，因巨噬细胞反应引起骨吸收，导致支撑关节的骨恶化、固定消失、无菌松动产生并最终置换失败。
2人工关节的改进2.1金属材料改进对于金属材料的改性，目的是提高材料硬度和光滑度以增强耐磨特性，减少磨屑的产生。
钛合金可以通过表面渗碳进行改性。
葛世荣等人通过实验发现未渗碳钛合金的表面硬度为341 HV,四种渗碳钛合金的硬度分别为778 HV, 614 HV, 635 HV和734 HV,分别提高了128%, 80%, 86%和115%。
渗碳后硬度的提高主要是表面生成了碳化钛陶瓷层[ 5 ] ,高硬度的碳化钛有效地强化了钛合金,提高了表面硬度,并且由于扩散层有一定的深度,对表面的强度起到了很好的支撑作用。
微弧氧化( MAO)技术可在一些有色金属及其合金表面生长一层与基体结合强度高、以合金氧化物为主体的陶瓷层。
氮离子注入可改善Ti6Al4V合金表面成分、组织结构,进而提高其硬度及耐磨性能。
经基磷灰石（HA）是骨骼中存在的一种无机成分, 具有高度生物相容性。
可将其涂覆在金属柄表面，既保持了金属材料基体优良的力学性能，又使表面具有陶瓷的耐磨性、生物相容性等特点。
经HA表面涂层处理的人工关节植入体内后, 周围骨组织能很快直接沉积在HA 表面, 并与的钙、磷离子形成化学键, 结合紧密, 中间无纤维膜, 早期效果令人满意。
对金属材料进行表面处理时，应不改变金属基体的性能而只提高其表面或表面层的耐磨性、生物相容性及其它性能。
常用的处理方法有：（1）热喷涂法。
利用热源，如电弧、离子弧或燃烧的火焰等将粉末状的金属或非金属喷涂材料加热熔融或软化，并用热源自身的动力或外加高速气流雾化，使喷涂材料的熔滴以一定的速度喷向经过预处理干净的基体表面，依靠喷涂材料的物理变化和化学反应，与基体形成结合层[10]；（2）激光熔敷法。
在低输出功率、高扫描速度的脉冲激光照射下，将HA 粉熔敷在基体表面以提高其耐磨性及生物相容性[11]；（3）离子溅射法。
以高速离子(如Ar+)轰击HA 靶材，使羟基磷灰石（HA）粉粒溅射并沉积于金属基体，以提供比较高的与周围骨组织的结合力[12]；（4）喷砂法。
用喷砂机将HA 粉末直接高速喷出镶入基体表面，以改善表面的生物相容性[11]；（5）电化学法。
用电化学的方法，通过调节电解液的浓度、pH 值、反应温度、电场强度、电流等来控制反应的制备方法；（6）离子注入法。
将所需的元素在离子气化室中进行气化，通过高频放电使其离子化，以外加电场导出、聚束和加速，使形成高能细小的离子束而打入作为靶的固体材料表层，从而改变材料表层的物理、化学、机械以及生物性能。
如注入氮离子可以提高其耐磨性，而注入钙离子则可以提高人工关节与人体的结合力；(7)电子束法。
以对金属基体表层施加高能量的方式对表层进行热处理，使表层非晶化，以达到硬化改性的目的。
2.2陶瓷材料改进颗粒大小、密度和均匀性对陶瓷的断裂韧性和弯曲强度等物理性质有着很大的影响。
所以降低原料的晶粒尺寸、提高密度等能提高陶瓷材料的性能。
氧化铝是最早用于人工关节的陶瓷材料，其发展经历了三个阶段。
90 年代后生产的第三代纳米级氧化铝陶瓷，晶粒尺寸更小, 这使得氧化铝陶瓷的硬度、机械性能都比前两代产品有着显著的提高。
第四代陶瓷人工关节的材料由75%的氧化铝, 24%氧化锆以及微量的氧化铬和氧化锶组成, 晶体结构降低到1-2μm, 使得材料既保持了硬度又降低了脆性。
氧化锆也是很好的陶瓷材料，但纯氧化锆不太稳定。
为了提高氧化锆的稳定性，通过热处理和添加一些掺杂稳定剂，如Y2O3、CeO2、MgO 等，可以稳定其晶体结构，使其在常温下能保持四方相，这能增强其机械强度。
为了加强固定，也有人将陶瓷表面做成多微孔，供细胞附着生长，加强生物学固定。
2.3高分子材料改进目前提高高分子关节材料的抗磨损性能的主要方法有复合增强法和表面处理法。
复合增强法可以分为颗粒增强法和纤维增强法两大类。
对高分子材料表面进行处理的主要方法是离子注入法，即通过在高分子材料表面注入Xe+、H+、He+、Ar+、N+、O+、C+ 等，使得处理后的表面层发生结构上的变化。
聚乙烯抵抗摩擦的能力与其平均分子量有关。
实验发现超高分子量聚乙烯材料（UHMWPE）的抗摩擦能力明显高于普通的聚乙烯材料，高度交联的UHMWPE耐磨性明显高于线性的UHMWPE。
熊党生等人对碳纤维增强关节软骨材料的性能进行软骨材料的性能进行研究发现CF-U HMW PE 复合材料的硬度随CF 含量的增加而增大. 在干摩擦及蒸馏水润滑下, 复合材料的磨损质量损失随CF 含量的增加而降低.在蒸馏水润滑下, CF-U HMW PE 复合材料的摩擦系数则远低于U HMW PE 的摩擦系数.这有效改善了超高分子量聚乙烯的耐摩擦性，有利于延长使用寿命。
石墨烯提高人造关节材料耐磨性。
阎兴斌等为增强医用超高分子量聚乙烯的耐磨性能，采用纳米粒子增强复合材料技术，充分利用新型二维纳米材料石墨烯的高强度、高模量、高硬度和低摩擦因数的突出特点，提高了石墨烯/UHMWPE 复合材料摩擦磨损性能。
Chaki等研制的HA - 聚乙烯复合材料,具有与骨近似的弹性模量,生物力学性能亦得到了相应改善。
3.总结与假想由上面的分析可知对于材料的改进主要是在金属材料表面加上陶瓷层提高其耐磨性，又保留金属的力学性能。
陶瓷材料主要向小颗粒发展，提高其韧性。
对于高分字材料主要是表面改性接上功能基团改善耐磨耐蚀性，和复合填充增强其性能，不同的复合填充物料可获得不同的性能增强。
由此笔者有以下想法：①.随着现代技术的普及，电波无处不在，金属类人工关节易受干扰，产生弱电流和弱磁场影响人的身体健康，应该会逐渐淘汰。
陶瓷类人工关节会有一定的应用面，但脆性大，且不可降解，应用有局限性。
高分子人工关节由于其优异的性能变化，随着人们研究的不断深入，将是以后的主流使用材料。
②.如果人工关节可以再生将是一件很神奇的事情，也许我们可以将它变为现实。
通过可降解高分子材料制造带很多微孔的人工关节，植入人体后，定期服药或注射试剂（主要是一些生长因子、诱导因子），避开或利用免疫系统中的各步反应的因子，让骨细胞再生。
当然这也可能使得癌细胞被激活，这就需要我们以后好好研究了。
【参考文献】1.陶瓷材料在人工关节中的应用与发展趋势王坤，张垠，艾佳楠，洪重荣，王定改( 南京工业大学材料科学与工程学院，南京210009)2.人工关节材料的临床应用现状及进展贺东煌20133.人工关节材料的研究与展望张亚平X高家诚王勇(重庆大学材料科学与工程学院, 重庆400044)4.人工关节材料及其表面改性研究进展叶霞，陈菊芳，王江涛，张向华，毕伟(江苏技术师范学院机械与汽车工程学院，江苏常州213001)5.人工关节材料的研究进展赵铭郑启新6.炭纤维增强人工关节软骨材料——超高分子量聚乙烯的摩擦学特性熊党生1, 何春霞2(1. 南京理工大学材料科学与工程系, 江苏南京210094; 2. 南京农业大学工学院, 江苏南京210032)7.Preparation, mechanical properties and biocompatibility of graphene oxide/ultrahigh molecular weight polyethylene composites作者: Chen, YF (Chen, Yuanfeng)[ 1,2 ] ; Qi, YY (Qi, Yuanyuan)[ 3 ] ; Tai, ZX (Tai, Zhixin)[ 1 ] ; Yan,XB (Yan, Xingbin)[ 1 ] ; Zhu, FL (Zhu, Fuliang)[ 2 ] ; Xue, QJ (Xue, Qunji)8.人工关节改性材料的生物摩擦学研究葛世荣, 王庆良(中国矿业大学材料科学与工程学院, 徐州221116)9.经基磷灰石( H A ) 生物复合材料的研究进展储成林朱景川尹钟大王世栋10.Alternative bearing surfaces in total hip arthroplasty. Inzerillo, V Christopher; Garino,Jonathan P。
