大跨度空间结构设计

大跨度空间结构在建筑设计和工程中，大跨度空间结构是指那些跨度较大、内部空间较为宽阔的建筑结构。

这种结构通常需要特殊的设计和施工技术，以确保建筑物能够稳定、安全地承受各种荷载，并满足功能需求。

大跨度空间结构的设计涉及到结构力学、材料科学、施工工艺等多个领域，是建筑工程中的重要研究课题。

设计原则设计大跨度空间结构时，需要考虑以下几个方面的原则：结构稳定性大跨度空间结构的稳定性是设计过程中首要考虑的问题。

在结构设计中，需要充分考虑荷载传递、应力分布、挠度控制等因素，确保结构在各种外部荷载作用下保持稳定。

施工可行性由于大跨度空间结构通常体量较大，施工过程中需要考虑施工机械设备、施工工艺、作业空间等因素，确保施工过程安全、高效。

功能需求大跨度空间结构往往会用于会展中心、体育馆、机场等场所，因此需要充分考虑建筑功能需求，如观赏性、照明、通风等方面。

常见结构形式大跨度空间结构常见的结构形式包括：•穹顶结构：利用曲面形式来实现大跨度封闭空间，典型的代表是圆顶体育馆。

•悬索桥：利用悬索来支撑桥面，跨度较大，适用于跨越河流、峡谷等场景。

•桁架结构：由杆件和节点组成的桁架结构具有良好的承载能力和稳定性，适用于大跨度空间屋顶结构。

•拱形结构：借助弧形结构来实现大跨度空间的覆盖，适用于建筑物的支撑结构。

实际应用大跨度空间结构在现代建筑中有着广泛的应用，如：•体育馆：体育馆的设计往往要求大跨度空间结构，以容纳体育比赛和观众席。

•机场候机厅：现代机场的候机厅通常采用大跨度空间结构，提供宽敞的候机区域。

•会展中心：会展中心需要大型展览空间，大跨度结构能够提供灵活的展览空间。

•火车站站厅：为了满足高铁的乘客流量需求，火车站的站厅通常采用大跨度空间结构，提供宽敞的候车区域。

结语大跨度空间结构在现代建筑设计中扮演着重要的角色，它不仅体现了建筑技术的发展和创新，也为人们提供了更加舒适、宽敞的室内体验。

设计和建造大跨度空间结构需要多学科的综合知识和团队合作，只有这样才能打造出稳定、安全、美观的建筑作品。

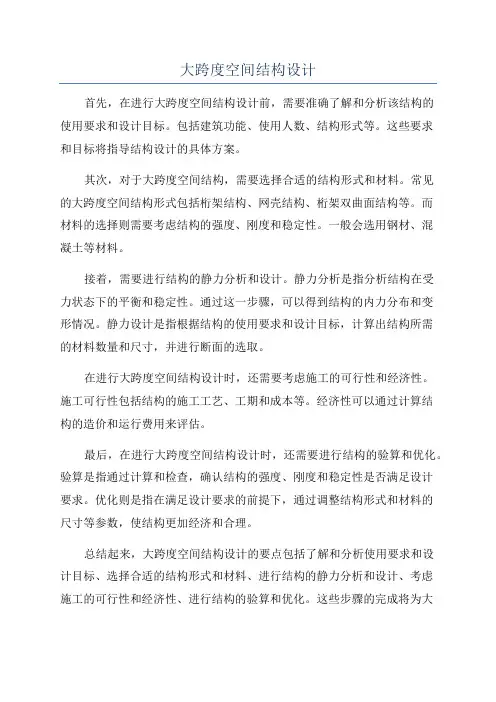

大跨度空间结构设计
首先，在进行大跨度空间结构设计前，需要准确了解和分析该结构的
使用要求和设计目标。

包括建筑功能、使用人数、结构形式等。

这些要求
和目标将指导结构设计的具体方案。

其次，对于大跨度空间结构，需要选择合适的结构形式和材料。

常见
的大跨度空间结构形式包括桁架结构、网壳结构、桁架双曲面结构等。

而
材料的选择则需要考虑结构的强度、刚度和稳定性。

一般会选用钢材、混
凝土等材料。

接着，需要进行结构的静力分析和设计。

静力分析是指分析结构在受
力状态下的平衡和稳定性。

通过这一步骤，可以得到结构的内力分布和变
形情况。

静力设计是指根据结构的使用要求和设计目标，计算出结构所需
的材料数量和尺寸，并进行断面的选取。

在进行大跨度空间结构设计时，还需要考虑施工的可行性和经济性。

施工可行性包括结构的施工工艺、工期和成本等。

经济性可以通过计算结
构的造价和运行费用来评估。

最后，在进行大跨度空间结构设计时，还需要进行结构的验算和优化。

验算是指通过计算和检查，确认结构的强度、刚度和稳定性是否满足设计
要求。

优化则是指在满足设计要求的前提下，通过调整结构形式和材料的
尺寸等参数，使结构更加经济和合理。

总结起来，大跨度空间结构设计的要点包括了解和分析使用要求和设
计目标、选择合适的结构形式和材料、进行结构的静力分析和设计、考虑
施工的可行性和经济性、进行结构的验算和优化。

这些步骤的完成将为大
跨度空间结构的设计和施工提供指导和保障，实现结构的安全和工程的成功。

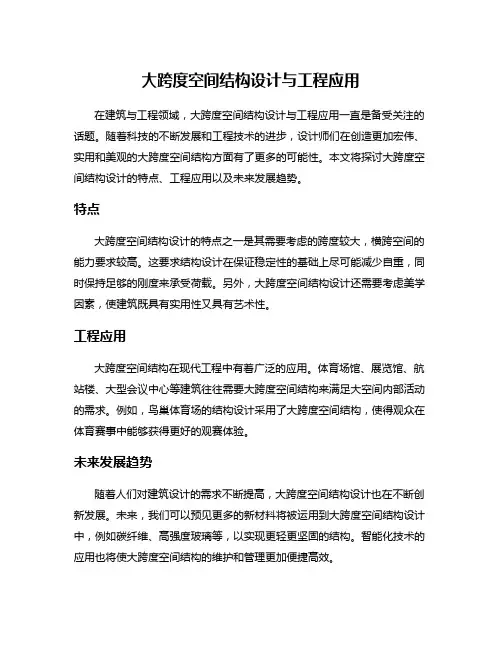

大跨度空间结构设计与工程应用
在建筑与工程领域，大跨度空间结构设计与工程应用一直是备受关注的话题。

随着科技的不断发展和工程技术的进步，设计师们在创造更加宏伟、实用和美观的大跨度空间结构方面有了更多的可能性。

本文将探讨大跨度空间结构设计的特点、工程应用以及未来发展趋势。

特点
大跨度空间结构设计的特点之一是其需要考虑的跨度较大，横跨空间的能力要求较高。

这要求结构设计在保证稳定性的基础上尽可能减少自重，同时保持足够的刚度来承受荷载。

另外，大跨度空间结构设计还需要考虑美学因素，使建筑既具有实用性又具有艺术性。

工程应用
大跨度空间结构在现代工程中有着广泛的应用。

体育场馆、展览馆、航站楼、大型会议中心等建筑往往需要大跨度空间结构来满足大空间内部活动的需求。

例如，鸟巢体育场的结构设计采用了大跨度空间结构，使得观众在体育赛事中能够获得更好的观赛体验。

未来发展趋势
随着人们对建筑设计的需求不断提高，大跨度空间结构设计也在不断创新发展。

未来，我们可以预见更多的新材料将被运用到大跨度空间结构设计中，例如碳纤维、高强度玻璃等，以实现更轻更坚固的结构。

智能化技术的应用也将使大跨度空间结构的维护和管理更加便捷高效。

大跨度空间结构设计与工程应用是建筑领域中一项重要且具有挑战性的工作。

随着技术的不断进步和创新，我们有信心未来的大跨度空间结构将会更加美观、实用和可持续。

大跨度空间结构设计与工程应用的发展将在未来继续受到关注，技术的进步和创新将为这一领域带来更多可能性和机遇。

超大跨度空间钢结构设计的要点与方案比选摘要：随着建筑科技的成熟发展，钢结构技术得到了突破发展，尤其是超大跨度钢结构得到了越来越广泛的应用，不仅有效降低了建材耗用率，而且提高了施工效率和质量，所以，超大跨度空间钢结构设计也开始得到越来越广泛的关注与研究。

文章在分析总结超大跨度空间钢结构设计要点的基础上，对常见的集中设计方案进行了比选，旨在为同类设计提供有益参考与借鉴，确保超大跨度空间钢结构设计的合理性与规范性。

关键词：超大跨度；钢结构设计；设计要点；方案比选如今，在国民经济与科技水平不断提升的背景之下，我国钢结构建筑种类越来越多，尤其在大跨度钢结构建设方面的种类与形式更是层出不穷。

目前，该形式的设计已经被广泛应用在某些大型场所内，如体育馆、会展场所以及各类工业厂房等。

当前，国内外在大跨度钢结构建设方面，其跨度不断增加，外形也越发新颖，同时内部结构也逐渐复杂化，因此在设计中，设计人员需要合理设计方案，并进行比选，确保能够选择出具有高安全性与经济性的设计方案。

1、超大跨度空间钢结构的设计要点超大跨度空间钢结构的荷载形式应被重点关注，设计时应全面考虑荷载类型，荷载类型则主要包含永久荷载、可变荷载、偶然荷载三个方面。

设计取值时，永久荷载应采用标准值作为代表值；可变荷载则根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值；偶然荷载，是按照设计的建筑结构使用的特点确定其代表值。

下面就这几种荷载类型做具体说明。

1.1永久荷载设计要点超大跨度空间钢结构在设计时，永久荷载包含屋面覆盖材料的自重以及网架结构的自重。

屋面覆盖材料的自重计算可由计算机自动完成或采用经验公式计算得出，如果有擦体系，还需要计算擦条的自重。

屋面覆盖材料则通常指防水层、屋面板、屋面保温层等所有上盖材料的自重总和，此外，屋内吊顶或设备管道等装修构造，则按实际情况计算。

1.2可变荷载设计要点1.2.1屋面活荷载。

根据《建筑结构荷载规范》（GB 5009-2012）相关规定，屋面活荷载一般按屋面的水平投影面计算。

建筑知识：大跨度结构的设计思路大跨度结构是指横跨大面积空间的结构，在建筑领域中有非常重要的地位。

大跨度结构的设计不仅需要考虑结构的承载能力，还需要考虑其对环境的适应性以及美学价值。

本文将介绍大跨度结构的设计思路。

一、结构承载能力大跨度结构要保证其强度和稳定性。

因此，在设计大跨度结构时必须考虑以下几个方面：1.合理选择结构材料。

结构材料的选择关系到大跨度结构的承载能力，常见的材料有混凝土、钢材、木材等。

不同的结构材料具有不同的优缺点，需要在设计中进行权衡和选择。

2.选择合理的结构形式。

大跨度结构的结构形式有很多种，如球形、穹顶形、悬索形、网壳形等。

在选择结构形式时需要考虑其承载能力和实际需求。

3.考虑地震和风荷载。

大跨度结构要考虑地震和风荷载的作用，必要时进行地震和风荷载的计算和对策设计。

二、环境适应性大跨度结构受环境影响比其他结构更大，因此需要考虑以下几个方面：1.选择合理的建筑材料。

环境对建筑材料的要求很高，需要根据实际情况选择材料。

2.考虑大气污染和紫外线的影响。

大跨度结构暴露在外，需要考虑大气污染和紫外线的影响，必要时进行污染和防晒处理。

3.考虑建筑节能设计。

大跨度结构对节能的要求比较高，需要采用合理的节能技术，如选择合理的建筑材料、采用太阳能等可再生能源等。

三、美学价值大跨度结构的美学价值对于建筑整体的视觉效果非常重要，因此需要在设计中进行考虑。

以下是一些美学设计要点：1.统一性。

大跨度结构的设计要与整个建筑保持统一性，如结构形式、颜色、材料等。

2.灵感来源。

可以从建筑周围的环境、文化和历史等方面获得灵感，使大跨度结构与建筑的整体风格相契合。

3.创新。

需要进行创新设计，打造独特的大跨度结构，使其成为整个建筑的亮点。

总之，大跨度结构的设计需要兼顾结构承载能力、环境适应性和美学价值。

只有在综合考虑这几个方面的情况下，才能设计出稳定、可靠、美观的大跨度结构，为城市的发展增添新的亮丽。

大跨度钢结构空间管桁架设计要点分析1. 引言1.1 背景介绍钢结构在建筑领域中扮演着重要角色，其特点是强度高、承重能力强、施工速度快等优点。

随着建筑技术的不断发展，大跨度钢结构空间管桁架成为了一种常见的设计形式。

其通过管道和节点的连接形成桁架结构，具有较高的抗压和弯曲能力，适用于大跨度空间内的支撑和承载。

大跨度钢结构空间管桁架设计是一门研究工程结构的综合性科学，涉及材料力学、结构力学、工程力学等多个领域的知识。

设计者需考虑力学性能、结构稳定性、材料选择等方面的因素，以确保结构在使用过程中能够安全可靠地承受外部荷载。

钢结构空间管桁架的设计也需要考虑建筑的功能需求和美学要求，使其既能实现结构的功能，又能融入到建筑环境中。

在本研究中，我们将对大跨度钢结构空间管桁架的设计要点进行分析和探讨，包括结构形式选择、节点连接设计、梁柱设计和稳定性分析等方面。

通过对这些要点的深入研究和分析，希望能够为工程设计者提供一定的参考和指导，促进大跨度钢结构空间管桁架的应用与发展。

1.2 研究目的研究目的是为了深入探讨大跨度钢结构空间管桁架设计的关键要点，从而提高设计质量和施工效率。

通过对管桁架结构形式选择、节点连接设计、梁柱设计和稳定性分析等方面进行详细分析，可以为工程师在实际项目中提供参考和指导。

研究也旨在总结经验教训，发现设计中存在的问题和不足，为今后类似工程的设计提供更好的建议和解决方案。

通过本研究的开展，可以促进大跨度钢结构空间管桁架设计技术的进步和应用，推动工程结构领域的发展，提升我国在大跨度钢结构设计领域的竞争力和声誉。

1.3 研究意义大跨度钢结构空间管桁架在现代建筑中起着至关重要的作用。

其研究意义主要体现在以下几个方面：大跨度钢结构空间管桁架设计的研究可以有效提高建筑结构的抗震性能和承载能力。

由于大跨度空间结构受到外力作用较大，必须具有较高的稳定性和抗风、抗震能力。

对其设计关键点进行分析和优化可以大幅提高整体结构的安全性。

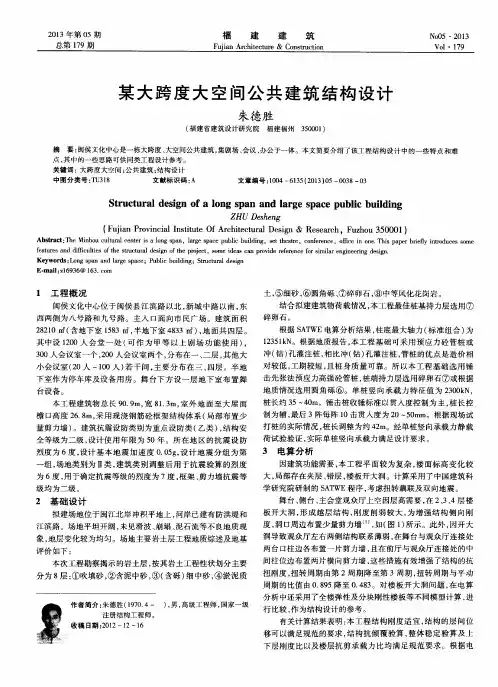

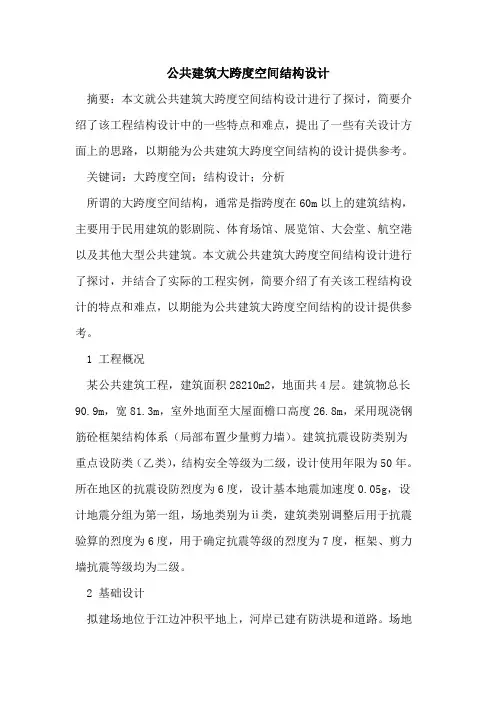

公共建筑大跨度空间结构设计摘要：本文就公共建筑大跨度空间结构设计进行了探讨，简要介绍了该工程结构设计中的一些特点和难点，提出了一些有关设计方面上的思路，以期能为公共建筑大跨度空间结构的设计提供参考。

关键词：大跨度空间；结构设计；分析所谓的大跨度空间结构，通常是指跨度在60m以上的建筑结构，主要用于民用建筑的影剧院、体育场馆、展览馆、大会堂、航空港以及其他大型公共建筑。

本文就公共建筑大跨度空间结构设计进行了探讨，并结合了实际的工程实例，简要介绍了有关该工程结构设计的特点和难点，以期能为公共建筑大跨度空间结构的设计提供参考。

1 工程概况某公共建筑工程，建筑面积28210m2，地面共4层。

建筑物总长90.9m，宽81.3m，室外地面至大屋面檐口高度26.8m，采用现浇钢筋砼框架结构体系（局部布置少量剪力墙）。

建筑抗震设防类别为重点设防类（乙类），结构安全等级为二级，设计使用年限为50年。

所在地区的抗震设防烈度为6度，设计基本地震加速度0.05g，设计地震分组为第一组，场地类别为ⅱ类，建筑类别调整后用于抗震验算的烈度为6度，用于确定抗震等级的烈度为7度，框架、剪力墙抗震等级均为二级。

2 基础设计拟建场地位于江边冲积平地上，河岸已建有防洪堤和道路。

场地平坦开阔，未见滑波、崩塌、泥石流等不良地质现象，地层变化较为均匀。

场地主要岩土层工程地质综述及地基评价如下：本次工程勘察揭示的岩土层，按其岩土工程性状划分主要分为8层：①吹填砂，②含泥中砂，③（含砾）细中砂，④淤泥质土，⑤细砂，⑥圆角砾、⑦碎卵石，⑧中等风化花岗岩。

结合拟建建筑物荷载情况，本工程最佳桩基持力层选用⑦碎卵石。

根据satwe电算分析结果，柱底最大轴力（标准组合）为12351kn。

根据地质报告，本工程基础可采用预应力砼管桩或冲（钻）孔灌注桩，相比冲（钻）孔灌注桩，管桩的优点是造价相对较低，工期较短，且桩身质量可靠。

所以本工程基础选用锤击先张法预应力高强砼管桩，桩端持力层选用碎卵石⑦或根据地质情况选用圆角砾⑥。

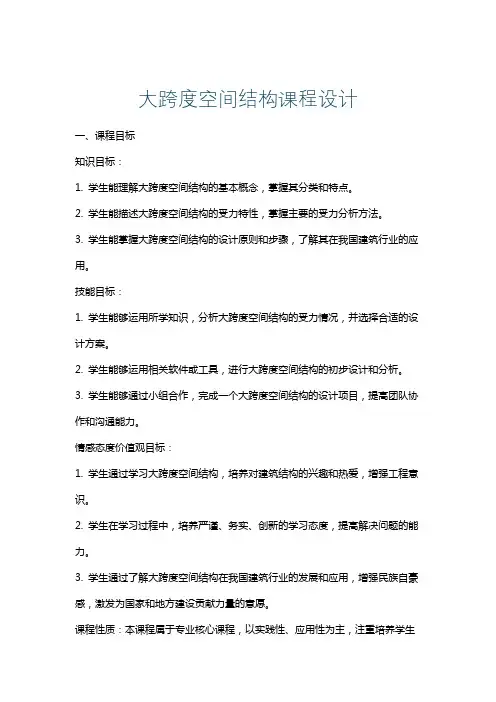

大跨度空间结构课程设计一、课程目标知识目标：1. 学生能理解大跨度空间结构的基本概念，掌握其分类和特点。

2. 学生能描述大跨度空间结构的受力特性，掌握主要的受力分析方法。

3. 学生能掌握大跨度空间结构的设计原则和步骤，了解其在我国建筑行业的应用。

技能目标：1. 学生能够运用所学知识，分析大跨度空间结构的受力情况，并选择合适的设计方案。

2. 学生能够运用相关软件或工具，进行大跨度空间结构的初步设计和分析。

3. 学生能够通过小组合作，完成一个大跨度空间结构的设计项目，提高团队协作和沟通能力。

情感态度价值观目标：1. 学生通过学习大跨度空间结构，培养对建筑结构的兴趣和热爱，增强工程意识。

2. 学生在学习过程中，培养严谨、务实、创新的学习态度，提高解决问题的能力。

3. 学生通过了解大跨度空间结构在我国建筑行业的发展和应用，增强民族自豪感，激发为国家和地方建设贡献力量的意愿。

课程性质：本课程属于专业核心课程，以实践性、应用性为主，注重培养学生的实际操作能力和设计思维。

学生特点：学生处于高年级阶段，已具备一定的专业知识基础，具有较强的自学能力和团队合作意识。

教学要求：教师应结合学生特点和课程性质，采用讲授、实践、案例分析等多种教学方法，注重培养学生的实际操作能力和创新精神。

教学过程中，注重分解课程目标，确保学生能够达到预期学习成果，为后续的职业生涯奠定基础。

二、教学内容1. 大跨度空间结构基本概念与分类：包括拱式结构、悬索结构、薄壳结构等，结合教材第二章内容，分析各类结构的特点及应用。

2. 大跨度空间结构的受力特性：讲解教材第三章内容，引导学生掌握结构受力分析的基本原理和方法。

3. 大跨度空间结构设计原则与步骤：依据教材第四章内容，详细介绍设计原则、设计步骤以及设计过程中需考虑的因素。

4. 大跨度空间结构案例分析：选取教材第五章典型案例，分析其设计理念、结构特点和施工技术。

5. 大跨度空间结构设计软件应用：结合教材第六章，教授学生使用相关软件（如SAP2000、MIDAS等）进行结构设计和分析。

大跨度空间结构空间结构与高耸结构空间结构与平面结构梁、拱等，所承受的壳、网架等，荷载、空间结构与航天结构•太阳帆板可展结构•雷达天线结构生活中的空间结构蜘蛛网强度相当于钢材的50倍直径几微米1:120“形态学”（Morphology）起源于古希腊，Morphology一词由希腊语Morphe（形态）和Ology （科学）构成。

形态学最初是一门研究人体、动物、植物的形式和结构的科学。

结构形态学作为形态学的一个分支是一门从整体上研究建筑形状与结构受力之间关系的学科，目的在于寻求二者的协同统一。

“形”关注的是结构的外形，即结构的几何形状；“态”关注的是结构的受力，可以延伸为“力流”、连接方式或是一种变化。

蜂窝Eden Project(British)Polyhedron (Platonic and Archimedean)Frei Otto’s greenhouseP. Drew, Frei Otto Form und Konstruktion, Verlag Gerd Hatje, Stuttgart, 1976The fly’s eye dome (Buckminster Fuller)1895-1983American architect,systemstheorist, author,designer, inventor,and futuristSPUNT’S MODULAR DOMECSU at Northridge, CA, USA. Design by Leonard Spunt in the 1970’s.Geodesic dome (Paris)2002年美国盐湖城冬奥会颁奖广场舞台Hoberman拱门Basket with fabric空间结构的主要形式空间结构发展简史皮革、木材智能结构2008鸟巢结构1856智能材料1986索穹顶膜结构19751970网格结构1957混凝土薄壳悬索结构1953A. D123拱壳B.C3000帐篷钢筋混凝土1864B.C2000largest span masonry domesSt Peter’s Basilica in Rome (1588–93)圣母百花大教堂Santa Maria del Fiore in Florence (1420–34)，approximately 42 m diameter世界上跨度最大的薄壳（边长218m,矢高48m）法国巴黎国家工业与技术中心陈列大厅（1959）深圳国际机场广东省人民体育场Xian Gymnasium(1999)96mX96m,4 supports上海美罗城D=48mCoal storage(Beijing,2004, span:120m)天津新体育馆（直径135m ）1994首都机场T3航站楼北京首都国际机场新航站楼T3A(180,000m2）属铝板。

大跨度建筑结构形式与建筑造型实例分析作业一、引言大跨度建筑是指横跨一定距离的建筑结构，通常用于体育馆、机场、展览馆等场所。

大跨度建筑的结构形式和建筑造型直接影响着其整体的设计风格和功能性。

本文将通过分析几个实际案例，来探讨大跨度建筑的结构形式和建筑造型。

二、实例分析1.鸟巢体育馆鸟巢是2024年北京奥运会的主要场馆之一，该建筑由于其独特的设计和大跨度的结构形式而备受瞩目。

鸟巢采用了网格状的结构形式，结构支撑系统以大量的钢材和钢索构成，形成了像鸟巢一样的外观。

这种结构形式使得鸟巢能够跨越大距离，同时又能够承受复杂的力学负荷。

建筑造型方面，鸟巢采用了流线型的造型，形象生动地展现了建筑的力学特点和灵活性。

2.在野外博物馆在野外博物馆是位于美国亚利桑那州的一个知名景点，该建筑展示了独特的结构形式和建筑造型。

在野外博物馆的结构形式采用了大跨度的钢结构，构建了一个拱形天篷状的建筑。

这种结构形式使得建筑可以跨越大距离，同时又能够保持建筑的稳定性和坚固性。

建筑造型方面，该建筑外观简洁大方，与周围的自然环境相融合，给人一种和谐、自然的感觉。

3.埃菲尔铁塔埃菲尔铁塔是法国巴黎的一座标志性建筑，以其独特的结构形式和建筑造型而闻名于世。

该建筑采用了大跨度的钢结构，通过各种大小不同的钢材构成。

这种结构形式使得建筑能够跨越大距离，同时又能够承载大风荷载和重力负荷。

建筑造型方面，埃菲尔铁塔外观造型美观，线条流畅，给人一种轻盈、优雅的感觉。

三、结论通过上述实例的分析可以看出，大跨度建筑的结构形式和建筑造型是相互关联的。

合理的结构形式可以支撑大跨度建筑的功能和安全性，而独特的建筑造型则能够突出建筑的设计风格和艺术性。

在大跨度建筑的设计中，需要考虑结构形式和建筑造型的协调性，以达到功能与美观的统一未来，随着科学技术的进步和建筑设计理念的不断发展，大跨度建筑的结构形式和建筑造型将会更加多样化和创新化。

我们可以期待更多独特的大跨度建筑出现，为人们创造更好的空间体验和艺术享受。

大跨度空间结构的主要形式及特点大跨度建筑通常是指跨度在30米以上的建筑，我国现行钢结构规范则规定跨度在60米以上结构为大跨度结构。

大跨度空间结构往往是衡量一个国家或地区建筑技术水平的重要标志。

其结构形式主要包括拱结构、刚架结构、桁架结构、网架结构、折板结构、网壳结构、悬索结构、膜结构、薄壳结构等空间结构及各类组合空间结构。

形态各异的空间结构在体育场馆、会展中心、影剧院、大型商场、工厂车间等建筑中得到了广泛的应用。

结构是房屋的骨架，是形成建筑内部空间和外部形式的物质基础，结构是在特定的材料和施工技术条件下运用力学原理创造出来的。

某种新的结构一丹产生并在工程实践中反复出现时，便会逐渐形成一种崭新的建筑形式。

上面所提到的空间结构也可以分成：一实体结构类——薄壳结构、折板结构；二网格结构——网架结构、网壳结构；三张力结构——悬架结构、薄膜结构；四其他新型大跨度空间结构——可展开折叠式结构、开合屋顶、张拉整体结构、张弦结构、整体张拉预应拱架结构。

下面我就各空间结构作分析。

1拱结构1.1定义与特点拱结构是一种主要承受轴向压力并由两端推力维持平衡的曲线或折线形构件。

拱结构由拱圈及其支座组成。

拱是古代大跨度建筑的主要结构形式。

由于拱呈曲面形状，在外力作用下，拱内的弯矩可以降低到最小限度，主要内力变为轴向压力，且应力分布均匀，能充分利用材料的强度，比同样的梁结构断面小，能承受较大空间。

但是拱结构在承受荷载后将产生横向推力，为了维持结构的稳定性，必须设置宽厚坚固的拱脚支座抵抗横推力。

常见的方式是在拱的两侧作两道后墙来支承拱，墙厚随拱跨增大而加厚。

这样就会使建筑的平面空间组合受到约束。

1.2拱结构形式拱结构应用广泛，形式多种多样。

按建造的材料分类，有砖石砌体拱结构、钢筋混凝土拱结构、钢拱结构、胶合木拱结构等；按结构组成与支承方式分类，有无铰拱、两铰拱和三铰拱，无拉力杆拱和有拉杆拱；按拱轴的形式分类，常见的有半圆拱和抛物线拱；按拱身截面分类，有实腹式和格构式、等截面和变截面等。
