液压爬模施工流程简介

7 液压爬模系统施工方案7.1 液压爬模简介液压爬模在施工过程中无需其它设备，操作方便，爬升速度快，安全系数高。

液压爬模主要有以下几部分组成：①模板系统模板系统由胶合板面板、木工字型梁、双拼型钢及精轧螺纹钢对拉杆组成。

②埋件系统主要由埋件板、高强螺杆、受力螺栓、爬锥组成。

①模支架系统主要有承重支架、后移装置、上、中、下三层操作平台，导轨、辅助装置、桁架支撑系统组成。

④液压系统主要有液压泵站控制台、液压油缸、同步阀、胶管、液压阀和配电装置。

7.2 液压爬模施工工艺原理液压爬模的顶升运动通过液压油缸对导轨和爬架交替顶升来实现。

导轨和爬模架二者之间可进行相对运动。

在爬模架处于工作状态时，导轨和爬架都支撑在埋件支座上，两者之间无相对运动。

退模后就可在退模留下的爬锥上安装受力螺栓、挂座体及埋件支座，调整上下换向盒舌体方向来顶升导轨。

等到导轨顶升到位，就位于该埋件支座上后，操作人员可转到下平台去拆除导轨提升后露出的下部埋件支座、爬锥等。

在解除爬模架上所有拉结之后就可以开始顶升爬模架，这时候导轨保持不动，调整上下舌体方向后启动油缸，爬架就相对于导轨向上动动。

通过导轨和爬架这种交替附柱，提升对方，爬模架沿着轨道上升，直到坐落于预留爬锥上，就这样实现逐层提升。

7.3 液压爬模施工工艺流程图7.3-1 液压爬模施工工艺流程7.3.1 爬锥预埋在后一节段混凝土浇筑之前进行爬锥预埋，爬锥主要有三部分组成：埋件板、高强螺杆、爬锥，三部分在进行安装时要注意以下几点：①埋件板与高强螺杆的头部应进行焊接，目的是为了防止在混凝土浇筑过程中，埋件板与高强螺杆受振动棒振动而松脱，造成受力存在隐患。

②在高强螺杆与爬锥连接处应涂抹黄油，以防止混凝土在施工过程中进入螺杆配合间隙内，造成拆卸爬锥困难。

③预埋前爬锥面至高强螺杆间应用单面胶包好，以方便以后爬锥拆卸。

④安装螺栓与受力螺栓直径与螺距均相同，只是螺栓长度不同，注意不要将受力螺栓当作安装螺栓使用。

液压爬升模板施工技术方案与规范液压爬升模板施工技术方案与规范如下：1.清理施工场地，确保没有障碍物。

2.检查液压爬模设备是否完好，并做好液压系统的检查和维护。

3.根据设计图纸和施工要求，安装模板，并确保模板的平整和稳定。

4.将液压泵和液压缸等设备放置在适当的位置。

5.连接液压泵和液压缸，确保管道连接紧密。

在爬升导轨方面，需要确保混凝土强度达到10MPa以上，拆开模板并使模板离开混凝土表面有一定的距离，上部爬升悬挂件安装完成，爬升导轨已清洁且导轨表面已涂上润滑油，把液压油缸上下顶升弹簧装置方向致向上。

准备工作完成后中，先打开液压油缸的进油阀门，启动液压控制柜，拆除导轨顶部楔形插销及导轨与索塔预埋件的连接装置。

此外，还有一些关于液压爬升模板施工的规范需要注意：1.在进行液压爬模施工前，必须进行技术交底，明确施工流程和操作规范。

2.严格按照设计图纸和施工要求进行模板安装和混凝土浇筑，确保混凝土强度达到规定要求。

3.在进行模板拆除时，要保证模板离开混凝土表面有一定的距离，避免对混凝土造成损坏。

4.在安装和拆除过程中，要注意保护液压爬模设备，避免损坏或污染。

5.在施工过程中，要保持场地的清洁和安全，避免障碍物和危险物品的存在。

6.在进行液压爬模施工时，要遵循相关的安全操作规程，确保工人和设备的安全。

7.在完成施工后，要及时进行清理和验收，确保施工质量符合要求。

总的来说，液压爬升模板施工技术方案与规范包括了对场地清理、设备检查和维护、模板安装和拆除、导轨爬升等方面的要求。

在施工过程中，要严格遵守这些要求，确保施工质量和安全。

超高层建筑液压爬模施工技术超高层建筑液压爬模施工技术是一种将建筑物的混凝土结构逐层逐段施工的技术。

液压爬模系统可以通过液压缸实现钢模板和模板支架的爬升和下降，从而实现建筑物的逐层施工。

超高层建筑液压爬模施工技术的特点是工期短、效率高、安全可靠。

在传统的施工方法中，搭建脚手架进行施工需要大量的人力和时间，而液压爬模技术可以在短时间内完成施工，大大缩短了工期。

液压爬模系统具有很高的承载能力和稳定性，可以保证施工过程中的安全。

液压爬模系统主要由液压缸、模板支架、跳板、钢模板等组成。

液压缸通过液压系统提供的液压油来实现起降，可以根据需要进行精确的控制。

模板支架是用来固定和支撑钢模板的，保证模板的稳定性和安全性。

跳板是工人和材料进出施工区域的通道，需要有足够的宽度和牢固的支撑。

钢模板是施工过程中用来固定混凝土的模板，需要具备足够的强度和刚性。

液压爬模系统的施工流程一般分为准备工作、浇筑混凝土、爬模施工和拆除模板四个阶段。

在准备工作阶段，需要对施工现场进行认真的勘测和设计，确定爬模系统的设置和使用方案。

在浇筑混凝土阶段，需要根据设计要求进行混凝土浇筑，并及时进行模板的安装和调整。

在爬模施工阶段，根据设计要求调节液压缸的移动速度和爬升高度，同时对液压系统进行维护和保养。

在拆除模板阶段，需要将钢模板逐层拆除，并进行清洗和保养。

超高层建筑液压爬模施工技术在大型建筑项目中得到了广泛的应用，极大地提高了施工效率和质量。

由于液压爬模系统采用了液压油来提供动力，需要定期进行维护和保养，否则可能会出现故障。

在施工过程中需要严格按照设计要求和操作规程进行施工，保证施工安全和质量。

超高层建筑液压爬模施工技术是一种高效、安全的施工方法，可以有效缩短工期、提高施工效率和质量。

它的应用在未来将会更加广泛，为建筑施工行业带来更多的便利和进步。

液压爬模法施工工艺技术方案爬模总体施工工艺在承台施工完毕后，在承台上或周边安装塔吊，接长钢筋，立模进行墩身首节段，一般为4.5m施工。

在首节段混凝土达到强度后，安装爬模系统，并绑扎钢筋进行第二节段混凝土灌注。

在混凝土达到一定强度后，内、外脱模，安装爬轨及液压系统并爬升至第二节段，进行第三节段施工，并安装支撑架下方的下爬架。

完成后进入正常爬架爬升、钢筋接长、关模、混凝土灌注、脱模、爬架爬升等工序，完成整个墩身施工。

爬模的爬升通过液压油缸对导轨和爬架交替顶升来实现。

当爬模架处于工作状态时，导轨和爬模架都支撑在安装在预埋锚锥的锚板上，两者之间无相对运动。

退模后，在所浇段混凝土中预埋的锚锥上安装连接螺杆、锚板及锚靴，调整步进装置手柄方向来顶升导轨，爬架附墙不动，待导轨顶升到位并锁定在锚板及锚靴上后，操作人员转到下平台拆除导轨提升后露出的位于下平台处的锚板及锚靴等。

解除爬模架上所有拉结，进入爬模架升降状态。

调整步进行装置手柄方向顶升爬模架，导轨保持不动，爬模架就相对于导轨向上运动。

在液压千斤顶一个行程行走完毕后，通过步进装置，一个爬头锁定爬升对象，一个爬头回缩或回伸，进行下一行程爬升，直至完成爬升过程。

5.1-1液压爬模法施工图5.1-2 液压爬模总体施工流程图液压爬模构成XPM—50型液压爬模是一种实用新型液压爬模；其使用安全、结构合理、安装操作简单、经济实用；能广泛应用于桥梁及民用高耸直立结构建筑。

图5.2-1 爬架总体构成图图5.2-2 爬架实体模型图图5.2-3 爬架主要部件图图5.2-4下架体、下立杆及斜撑杆实拍图图5.2-5 爬架工位平面布置图注：确保安装钢围圈、防坠楔、牢固可靠图5.2-6 预埋件安装流程示意图注：锥销预埋长度430毫米。

图5.2-7 预埋锥销现场施工图液压自爬模的安装过程1、模板在平台上按配模图拼装完后并检查各几何尺寸无误后，在工位上支模加固，按埋件安装流程安装好预埋件等后进行第一次砼浇筑；第一次砼浇筑高度为模板高度。

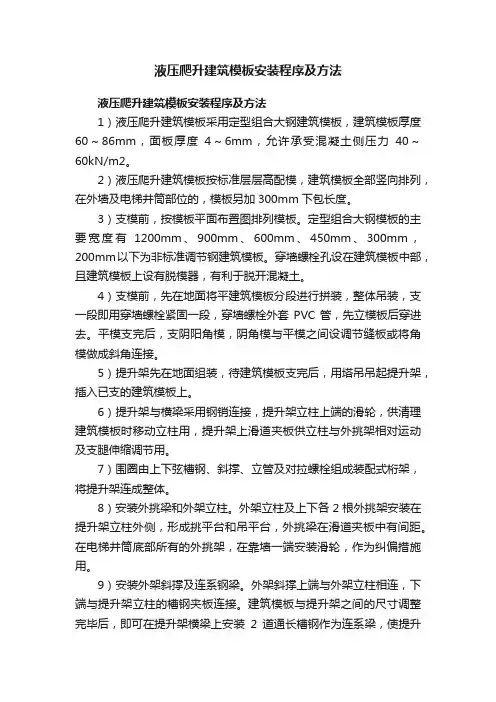

液压爬升建筑模板安装程序及方法液压爬升建筑模板安装程序及方法1）液压爬升建筑模板采用定型组合大钢建筑模板，建筑模板厚度60～86mm，面板厚度4～6mm，允许承受混凝土侧压力40～60kN/m2。

2）液压爬升建筑模板按标准层层高配模，建筑模板全部竖向排列，在外墙及电梯井筒部位的，模板另加300mm下包长度。

3）支模前，按模板平面布置图排列模板。

定型组合大钢模板的主要宽度有1200mm、900mm、600mm、450mm、300mm，200mm以下为非标准调节钢建筑模板。

穿墙螺栓孔设在建筑模板中部，且建筑模板上设有脱模器，有利于脱开混凝土。

4）支模前，先在地面将平建筑模板分段进行拼装，整体吊装，支一段即用穿墙螺栓紧固一段，穿墙螺栓外套PVC管，先立模板后穿进去。

平模支完后，支阴阳角模，阴角模与平模之间设调节缝板或将角模做成斜角连接。

5）提升架先在地面组装，待建筑模板支完后，用塔吊吊起提升架，插入已支的建筑模板上。

6）提升架与横梁采用钢销连接，提升架立柱上端的滑轮，供清理建筑模板时移动立柱用，提升架上滑道夹板供立柱与外挑架相对运动及支腿伸缩调节用。

7）围圈由上下弦槽钢、斜撑、立管及对拉螺栓组成装配式桁架，将提升架连成整体。

8）安装外挑梁和外架立柱。

外架立柱及上下各2根外挑架安装在提升架立柱外侧，形成挑平台和吊平台，外挑梁在滑道夹板中有间距。

在电梯井筒底部所有的外挑架，在靠墙一端安装滑轮，作为纠偏措施用。

9）安装外架斜撑及连系钢梁。

外架斜撑上端与外架立柱相连，下端与提升架立柱的槽钢夹板连接。

建筑模板与提升架之间的尺寸调整完毕后，即可在提升架横梁上安装2道通长槽钢作为连系梁，使提升架连成一个整体，并供连系梁控制钢筋位置。

10）安装平台铺板、栏杆及安全网。

在外架立柱外侧，设吊平台水平钢管栏杆，在外架立柱上端，安装上操作平台栏杆立柱，高2m，平台及吊平台栏杆下部均设踢脚板，厚25mm，高250mm，从平台栏杆上端到吊平台栏杆下端，折转包住吊平台，满挂安全网，以确保施工安全。

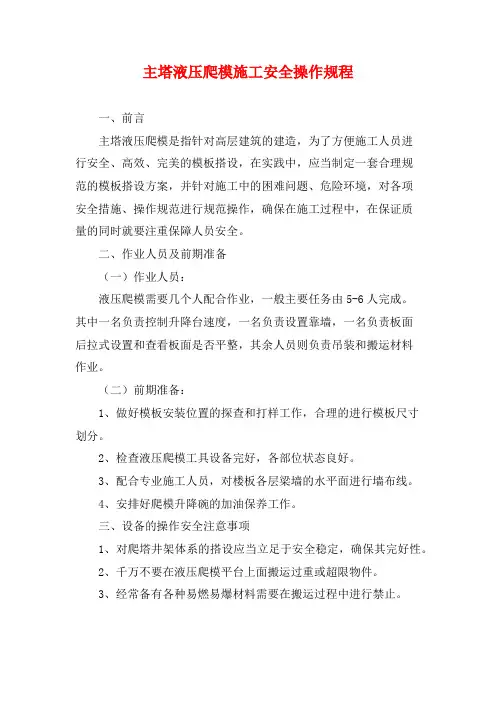

主塔液压爬模施工安全操作规程一、前言主塔液压爬模是指针对高层建筑的建造，为了方便施工人员进行安全、高效、完美的模板搭设，在实践中，应当制定一套合理规范的模板搭设方案，并针对施工中的困难问题、危险环境，对各项安全措施、操作规范进行规范操作，确保在施工过程中，在保证质量的同时就要注重保障人员安全。

二、作业人员及前期准备（一）作业人员：液压爬模需要几个人配合作业，一般主要任务由5-6人完成。

其中一名负责控制升降台速度，一名负责设置靠墙，一名负责板面后拉式设置和查看板面是否平整，其余人员则负责吊装和搬运材料作业。

（二）前期准备：1、做好模板安装位置的探查和打样工作，合理的进行模板尺寸划分。

2、检查液压爬模工具设备完好，各部位状态良好。

3、配合专业施工人员，对楼板各层梁墙的水平面进行墙布线。

4、安排好爬模升降碗的加油保养工作。

三、设备的操作安全注意事项1、对爬塔井架体系的搭设应当立足于安全稳定，确保其完好性。

2、千万不要在液压爬模平台上面搬运过重或超限物件。

3、经常备有各种易燃易爆材料需要在搬运过程中进行禁止。

4、在作业中特别是液压爬模升降台的使用中，应当统一操作指挥，确保此过程中不会对周围环境带来什么影响。

四、施工注意事项1、针对所搭设的模板进行固定，使用的金属件应当是按照相关国家标准加工制作而成的。

2、严格监督爬模液压升降台升降速度，要根据实际需求灵活运用，确保升降间速度逐渐过渡，不至于因为运作不稳定出现潜在安全问题。

3、在等待下一步操作时要在平台进行安全隔离，防止施工人员因为不注意而造成伤害。

4、在施工过程中，应当确保塔吊的稳定，如果在工作完全中出现不稳定状态，及时停止工作，同时通知负责人。

5、严格执行安全操作管理规定，施工过程中建立相互检查和评估制度，对违规操作须严格处罚。

在温馨提示，施工人员在进行模板设置之前，必须进行高空作业安全限制教育，以确保他们能够正确、安全地操作设备，及深入了解该项工作的各种危险因素，并能够通过职业安全的手段，避免相应的危险环境。

超高层建筑液压爬模施工技术随着城市建设的不断发展，超高层建筑已经成为城市发展的一大特色。

而超高层建筑的施工过程，涉及到了许多高新技术和设备。

液压爬模技术作为超高层建筑施工中的重要技术之一，其应用极大地提高了施工效率和安全性。

本文将针对超高层建筑液压爬模施工技术进行详细介绍和分析。

一、液压爬模技术概述液压爬模是一种通过液压系统来实现建筑模板爬升的技术手段。

它主要应用于高层建筑的施工过程中，用来支撑混凝土浇筑和模板改位等作业。

液压爬模系统的核心是液压缸，通过控制液压缸的运动来实现模板的垂直升降。

液压爬模系统还配备有安全保护装置，确保施工过程中的安全性和稳定性。

1.施工效率高：液压爬模采用液压系统来实现模板的爬升，操作简便，不仅可以提高施工效率，还能够实现模板的无级调节，适应不同高度的建筑施工需求。

2.安全性高：液压爬模系统采用了多重安全保护措施，能够有效避免模板倾斜、脱落等意外情况，保障施工人员的安全。

3.节约材料：传统的模板支撑方式需要消耗大量的木材和钢材作为支撑材料，而液压爬模系统的采用则可以大大减少对材料的需求，节约资源。

4.灵活性强：液压爬模系统可以根据施工进度随时进行调整，适应不同区域和高度的模板安装和拆卸需求，具有较强的灵活性。

5.环保节能：使用液压爬模系统可以减少对传统支撑材料的需求，从而降低浪费，符合现代建筑的环保节能理念。

液压爬模技术适用于各类高层建筑的施工，包括住宅楼、写字楼、商业中心、酒店等。

在这些建筑的施工过程中，都需要对建筑模板进行多次安装和拆卸。

采用液压爬模技术可以有效减少施工工期，提高施工效率，降低施工成本，同时也能够提高施工质量和安全性。

除了常见的建筑施工外，液压爬模技术也适用于桥梁、隧道等其他工程领域。

液压爬模系统的灵活性和适应性使得它在各种不同的工程施工中都有着广泛的应用前景。

随着科技的不断发展和工程施工的不断需求，液压爬模技术在未来还将不断发展和完善。

在液压系统方面，未来的液压爬模系统将会更加智能化和自动化，通过传感器和控制系统实现对模板爬升过程的精准控制，提高施工的自动化程度。

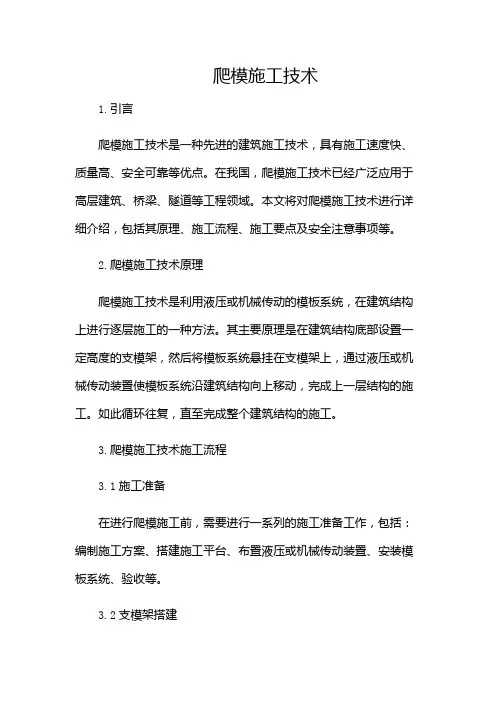

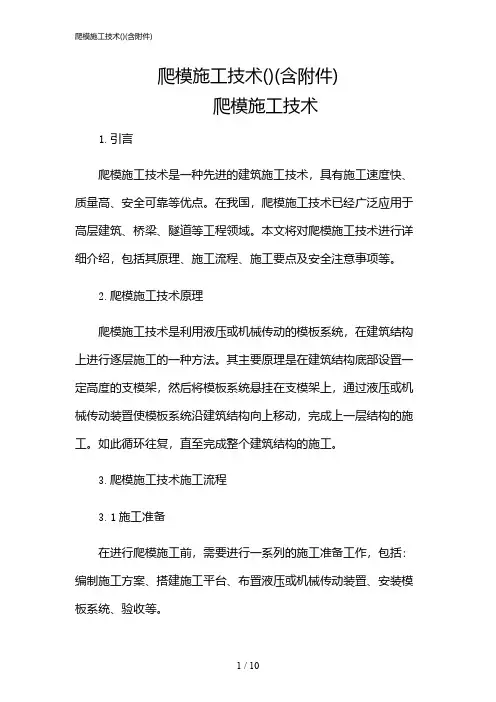

爬模施工技术1.引言爬模施工技术是一种先进的建筑施工技术，具有施工速度快、质量高、安全可靠等优点。

在我国，爬模施工技术已经广泛应用于高层建筑、桥梁、隧道等工程领域。

本文将对爬模施工技术进行详细介绍，包括其原理、施工流程、施工要点及安全注意事项等。

2.爬模施工技术原理爬模施工技术是利用液压或机械传动的模板系统，在建筑结构上进行逐层施工的一种方法。

其主要原理是在建筑结构底部设置一定高度的支模架，然后将模板系统悬挂在支模架上，通过液压或机械传动装置使模板系统沿建筑结构向上移动，完成上一层结构的施工。

如此循环往复，直至完成整个建筑结构的施工。

3.爬模施工技术施工流程3.1施工准备在进行爬模施工前，需要进行一系列的施工准备工作，包括：编制施工方案、搭建施工平台、布置液压或机械传动装置、安装模板系统、验收等。

3.2支模架搭建支模架是爬模施工的基础，其稳定性直接影响到施工安全和质量。

支模架搭建时，应根据建筑结构的特点和施工方案的要求进行，确保其具有足够的承载力和稳定性。

3.3模板系统安装模板系统是爬模施工的关键部分，其安装质量直接影响到建筑结构的成型质量。

模板系统安装时，应严格按照施工方案和设计要求进行，确保模板的尺寸、位置、垂直度等符合要求。

3.4液压或机械传动装置安装液压或机械传动装置是爬模施工的动力来源，其安装质量直接影响到施工速度和安全。

液压或机械传动装置安装时，应按照施工方案和设备说明书进行，确保其正常运行。

3.5混凝土浇筑混凝土浇筑是爬模施工的核心环节，其质量直接影响到建筑结构的强度和耐久性。

混凝土浇筑时，应按照施工方案和设计要求进行，确保混凝土的均匀性和密实性。

3.6模板系统爬升模板系统爬升是爬模施工的关键环节，其安全直接影响到施工人员的安全。

模板系统爬升时，应按照施工方案和操作规程进行，确保其平稳、安全地上升。

3.7上一层结构施工模板系统爬升完成后，进行上一层结构的施工，包括钢筋绑扎、混凝土浇筑、模板安装等。
