工程48V 通信高频开关电源专用技术规范工程名称：建设单位：设计单位：设计联系人：1工程概述（简要介绍与通信电源相关的工程情况,包括电源监控系统现状）2 招标设备需求一览表“招标设备需求一览表”编制说明：1)该表格取代原技术条件书中的供货范围表格。
2)填写该表格请务必填写“建设单位”和“项目名称”两个栏目的内容。
3 供货范围设备范围和数量见表2-1。
表2-1A 设备规范和数量（整流屏和交直流分配屏分开组屏）表2-1B 设备规范和数量（整流屏和交直流分配单元统一组屏）4 其他技术条款(设计单位根据工程的实际需求对通用技术规范进行补充)例如：如采用电源双重化配置，两台交直流配电屏之间应设置直流分段开关，采用手动投切。
直流分段开关安装在其中一块屏上。
5 使用说明本专用技术规范与湖南省电力公司通信高频开关电源设备通用技术规范（６.1版）构成完整的设备技术规范书。
湖南省电力公司通信高频开关电源设备通用技术规范书（7.1版）目次1总则1.1概述1.2投标商资格1.3投标产品应遵循的技术标准1.4工程环境条件2设备技术要求2.1系统功能要求2.2配置及性能指标2.3投标方应答参数3技术服务3.1项目管理3.2技术文件4买方工作5质量保证和试验5.1质量保证5.2试验6包装、运输和储存1 总则1.1概述1.1.1本设备技术规范书适用于湖南省电力公司通信高频开关电源、交直流电源分配屏的的招标订货，它提出了功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
实用文档中国联通通信机房配套设备技术规范第五分册 -48V直流供电系统技术规范V1.0China Unicom Telcom Station Ancillary Equipments Technical Specifications Part 5: -48V DC Power Supply System Technical Specification（V1.0）中国联通公司发布目次目次.............................................................................. I 前言............................................................................. II -48V直流供电系统技术规v1.0 .. (1)1 适用围 (1)2 规性引用文件 (1)3 名词解释 (1)4 总则 (2)5 环境要求 (2)5.1 -48V高频开关电源设备 (2)5.2 蓄电池组温度围要求 (2)5.3 机房洁净度要求 (3)5.4 设备使用地点 (3)6 系统组成 (3)7 设备配置 (4)7.1 设备配置原则 (4)7.2 高频整流模块的配置 (4)7.3 直流配电设备的配置 (4)7.4 各级开关选择及配置 (5)8 -48V直流设备主要技术要求 (5)8.1 交流输入 (5)8.2 直流输出 (5)8.3 整流模块 (6)8.4 蓄电池管理功能 (7)8.5 系统总体技术要求 (8)8.6 保护功能 (8)8.7 系统电磁兼容性 (9)8.8 系统可靠性 (10)9 导线的选择和布放 (10)9.1 导线的选择 (10)9.2 导线的布放 (11)10 监控系统要求 (11)11 接地与安全要求 (11)11.1 接地要求 (11)11.2 安全要求 (11)前言本规为中国联通通信机房配套设备技术规，共分为八个分册，分别为：第一分册 240V直流供电系统技术规V1.0第二分册 UPS供电系统技术规V1.0第三分册柴油发电机组技术规V1.0第四分册燃气轮机发电机组技术规V1.0第五分册 -48V直流供电系统技术技术规V1.0第六分册阀控式密封铅酸蓄电池技术规V1.0第七分册局房专用空调设备技术规V1.0第八分册高压输电系统对通信系统影响的防护规V1.0本分册为第五分册 -48V直流供电系统技术技术规V1.0，适用于中国联通通信用-48V直流供电系统的选型、验收和维护管理。
POE以太网交换机技术规范书中国联通河北省分公司二零零九年十一月一、总则1．概述1.1 本文件为中国联合通信有限公司（以下简称买方）对POE以太网交换机设备招标采购中的设备供应商（以下简称卖方）提出的技术规范书。
本规范书将作为谈判的基础。
1.2 卖方所提供的所有各项设备和系统(包括软、硬件)应符合技术标准的要求如下：(1) 符合有关标准(如ISO、ITU-T、ETSI、IETF等)，卖方应在建议书中具体说明，并附上相应的详细技术资料；(2) 若卖方的设备和系统包含自己的专用标准，应在建议书中具体说明，并附上相应的详细技术资料；(3) 本文件中未给出，但ITU-T已有建议的系统设备性能和功能均应满足ITU-T 最新建议要求；(4) 待买方新的标准(中华人民共和国通信行业标准和中国联合通信有限公司相关技术要求等)制定出来后，卖方应免费修改其系统以满足要求。
(5) 中华人民共和国通信行业标准YD/T-1255-2003《具有路由功能的以太网交换机技术要求》，及其它已颁发的相关技术要求和文件，具备中国信息产业部颁发的电信设备进网许可证；(6) 国家已颁发的相关法律文件（例如招标法等）。
1.3 卖方应按照本文件的要求提供报价和详细的技术建议。
卖方提供的各项设备及系统的功能、性能应完全符合买方指明的标准，并满足或高于买方指出的要求。
对于本文件未规定的有关设备性能，卖方应提出建议，并陈述其理由。
1.4卖方应根据本文件的要求提供建议书，建议书要求采用中文书写，设备技术资料应尽量提供中文，可提供英文。
1.5规范书有关内容的澄清(1) 卖方对于规范书的疑问可以通过书面材料与买方联系。
在规定的建议书最后提交期限以前，买方将以书面材料给予答复。
有关买方答复材料的复印件也将递交所有得到技术规范书的卖方。
(2) 在技术谈判的各个阶段，买方将以书面形式要求卖方对有关问题进行进一步的技术澄清，卖方应以书面资料给予正式应答；所有各阶段的技术澄清文件都将作为合同附件。
中国联通通信机房配套设备技术规范第一分册 240V直流供电系统技术规范V1.0China Unicom Telcom Station Ancillary Equipments Technical Specifications Part 1: 240V DC Power Supply System Technical Specification(V1.0)中国联通公司发布目次目次 (I)前言 (II)240V直流供电系统技术规范V1.0 (1)1 适用范围 (1)2 规范性引用文件 (1)3 名词和术语 (1)4 总则 (2)5 环境要求 (2)5.1 240V高频开关电源设备 (2)5.2 蓄电池组温度范围要求 (3)5.3 机房洁净度要求 (3)5.4 设备使用地点 (3)6 系统组成 (3)7 设备配置 (4)7.1 设备配置原则 (4)7.2 高频整流模块的配置 (4)7.3 直流配电设备的配置 (5)7.4 各级开关选择及配置 (5)8 240V直流设备主要技术要求 (6)8.1 交流输入 (6)8.2 直流输出 (6)8.3 整流模块 (6)8.4 蓄电池管理功能 (8)8.5 系统总体技术要求 (8)8.6 绝缘监察 (8)8.7 保护功能 (9)8.8 系统电磁兼容性 (10)8.9 系统可靠性 (10)9 导线的选择和布放 (10)9.1 导线的选择 (10)9.2 导线的布放 (11)10 监控系统要求 (11)10.1 监控系统要求 (11)10.2 告警系统要求 (12)11 接地与安全要求 (12)11.1 接地要求 (12)11.2 安全要求 (12)前言本规范为中国联通通信机房配套设备技术规范，共分为八个分册，分别为：第一分册 240V直流供电系统技术规范V1.0第二分册 UPS供电系统技术规范V1.0第三分册柴油发电机组技术规范V1.0第四分册燃气轮机发电机组技术规范V1.0第五分册 -48V直流供电系统技术技术规范V1.0第六分册阀控式密封铅酸蓄电池技术规范V1.0第七分册局房专用空调设备技术规范V1.0第八分册高压输电系统对通信系统影响的防护规范V1.0本分册为第一分册 240V直流供电系统技术规范V1.0，适用于中国联通通信用240V直流供电系统的选型、验收和维护管理。

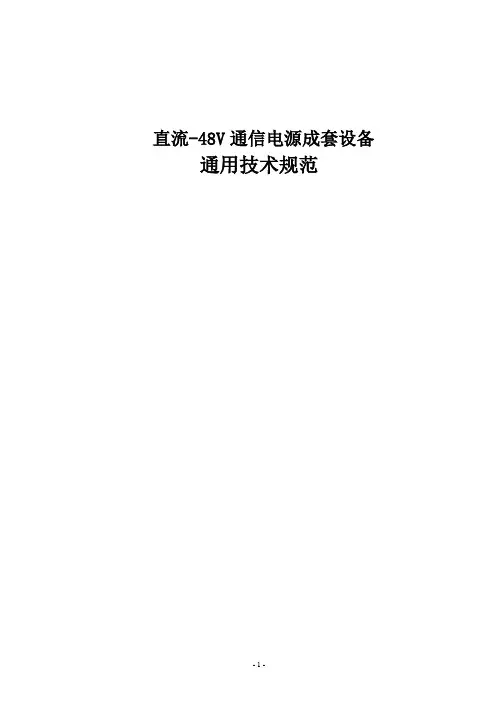

直流-48V通信电源成套设备通用技术规范通信专用直流电源系统采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会。
1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值范围；3）根据实际使用条件，需要变更海拔高度、耐受地震能力、环境温度等要求。
对表7 “项目单位技术差异表”，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人应逐项响应专用技术规范中表1-1“直流-48V通信电源成套设备标准技术参数表”、表1-2 “通信蓄电池标准技术参数表”，表2-1 “直流-48V通信电源成套设备需求及供货范围一览表”、表2-2“通信蓄电池需求及供货范围一览表”的相应内容。
各表中，凡是投标人响应部分，投标人均应严格按招标文件技术规范专用部分的“招标方要求值”进行填写。
投标人还应对表7 “项目单位技术差异表”中项目单位给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和表6“使用条件表”中参数不同时，以“项目单位技术差异表”中给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差，除应填写表8 “投标人技术偏差表”外，必要时还应提供能证明所提供的参数优于招标方要求的相关试验报告。
5、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建有关的接口要求。
6、本技术规范的设备范围只限通信专用直流电源系统的交流配电、高频开关整流设备、直流分配装置。
7、技术规范范本的页面、标题等均为统一格式，不得随意更改。
运营探讨的电池组充电参数，关闭系统自动均充功能，关闭系统周期均充功能，以避免割接时有系统误入自动均充模式，导致系统超负荷工作，使割接工作失败。
调整直流输出屏电压，使两套系统的输出电压一致，将正负极排分别用容量充足的电缆连接，使两个系统并成一个临时的系统。
第二，与系统内列头柜割接方法相同，将列头柜取电端子中的电缆迁改至新端子，拆除原列头柜的取电电缆。
第三，拆除并机系统电缆，恢复开关电源系统电池组参数，恢复自动均充及周期均充功能。
第三类，设备机柜电源割接。
如果机柜有足够容量的分路能够满足倒送电，那么可采用倒送电方法割接。
割接操作中必须遵守相关标准，即取电之前验电压，下电之前量电流。
具体而言，新电源端子送电之前应测量熔断器上下端的电压差，控制在0.5 V以内。
拔熔丝拆电缆前要先测量电流，确认是正确的端子或者电缆，并遵循先下级后上级的原则。
连接电缆时，应先连接正极电缆后连接负极电缆。
拆卸电缆时，应先拆卸负极电缆后拆卸正极电缆。
此外，并机电缆负极应接在负极排，并考虑电池的保险容量[1]。
2.2 割接中存在的风险及应对策略割接中存在非人为因素风险（不讨论自然灾害等无法估量的因素）和人为因素风险，可能导致割接工作失败。
因此，要分析相关风险并做好应对策略，提出应急预案。
即充分调查现状，制定割接计划，保证操作人员安全、网络安全和设备（用电设备、供电设备、线路等）安全。
同时，维护部门需做好应急预案，全程督导，避免风险。
非人为因素风险如外部电网因突发故障停电，导致要割接直流电源系统市电输入断电。
系统内割接处理相对简单，只需立即停止相应作业点的操作，做好作业点绝缘措施，启动应急预案，等待割接小组指令。
跨系统的电源割接要较为复杂。
当断电发生在并机之前时，立即中止后续工作，不再进一步操作，启动应急预案，等待割接小组指令。
当断电发生在系统并机后割接实施过程中，存在较大风险。
由于并机的两套系统后备电池使用年限、电池容量不一致，导致并机电缆存在很大电流，进一步加大了系统全程压降，导致直流配电系统后端通信设备因蓄电池电压下降过深过快而宕机。
中国联通通信机房配套设备技术规范第五分册 -48V直流供电系统技术规范V1.0China Unicom Telcom Station Ancillary Equipments Technical Specifications Part 5: -48V DC Power Supply System Technical Specification（V1.0）中国联通公司发布目次目次.............................................................................. I 前言............................................................................. II -48V直流供电系统技术规范v1.0. (1)1 适用范围 (1)2 规范性引用文件 (1)3 名词解释 (1)4 总则 (2)5 环境要求 (2)5.1 -48V高频开关电源设备 (2)5.2蓄电池组温度范围要求 (2)5.3机房洁净度要求 (3)5.4设备使用地点 (3)6 系统组成 (3)7 设备配置 (4)7.1设备配置原则 (4)7.2高频整流模块的配置 (4)7.3直流配电设备的配置 (4)7.4各级开关选择及配置 (5)8 -48V直流设备主要技术要求 (5)8.1交流输入 (5)8.2直流输出 (5)8.3整流模块 (6)8.4蓄电池管理功能 (7)8.5系统总体技术要求 (8)8.6保护功能 (8)8.7系统电磁兼容性 (9)8.8系统可靠性 (10)9 导线的选择和布放 (10)9.1导线的选择 (10)9.2导线的布放 (11)10 监控系统要求 (11)11 接地与安全要求 (11)11.1接地要求 (11)11.2安全要求 (11)前言本规范为中国联通通信机房配套设备技术规范，共分为八个分册，分别为：第一分册 240V直流供电系统技术规范V1.0第二分册 UPS供电系统技术规范V1.0第三分册柴油发电机组技术规范V1.0第四分册燃气轮机发电机组技术规范V1.0第五分册 -48V直流供电系统技术技术规范V1.0第六分册阀控式密封铅酸蓄电池技术规范V1.0第七分册局房专用空调设备技术规范V1.0第八分册高压输电系统对通信系统影响的防护规范V1.0本分册为第五分册 -48V直流供电系统技术技术规范V1.0，适用于中国联通通信用-48V直流供电系统的选型、验收和维护管理。
中国联通通信机房配套设备技术规范第一分册 240V直流供电系统技术规范V1.0China Unicom Telcom Station Ancillary Equipments Technical Specifications Part 1: 240V DC Power Supply System Technical Specification(V1.0)中国联通公司发布目次目次 (I)前言 (II)240V直流供电系统技术规范V1.0 (1)1 适用范围 (1)2 规范性引用文件 (1)3 名词和术语 (1)4 总则 (2)5 环境要求 (2)5.1 240V高频开关电源设备 (2)5.2 蓄电池组温度范围要求 (3)5.3 机房洁净度要求 (3)5.4 设备使用地点 (3)6 系统组成 (3)7 设备配置 (4)7.1 设备配置原则 (4)7.2 高频整流模块的配置 (4)7.3 直流配电设备的配置 (5)7.4 各级开关选择及配置 (5)8 240V直流设备主要技术要求 (6)8.1 交流输入 (6)8.2 直流输出 (6)8.3 整流模块 (6)8.4 蓄电池管理功能 (8)8.5 系统总体技术要求 (8)8.6 绝缘监察 (8)8.7 保护功能 (9)8.8 系统电磁兼容性 (10)8.9 系统可靠性 (10)9 导线的选择和布放 (10)9.1 导线的选择 (10)9.2 导线的布放 (11)10 监控系统要求 (11)10.1 监控系统要求 (11)10.2 告警系统要求 (12)11 接地与安全要求 (12)11.1 接地要求 (12)11.2 安全要求 (12)前言本规范为中国联通通信机房配套设备技术规范，共分为八个分册，分别为：第一分册 240V直流供电系统技术规范V1.0第二分册 UPS供电系统技术规范V1.0第三分册柴油发电机组技术规范V1.0第四分册燃气轮机发电机组技术规范V1.0第五分册 -48V直流供电系统技术技术规范V1.0第六分册阀控式密封铅酸蓄电池技术规范V1.0第七分册局房专用空调设备技术规范V1.0第八分册高压输电系统对通信系统影响的防护规范V1.0本分册为第一分册 240V直流供电系统技术规范V1.0，适用于中国联通通信用240V直流供电系统的选型、验收和维护管理。

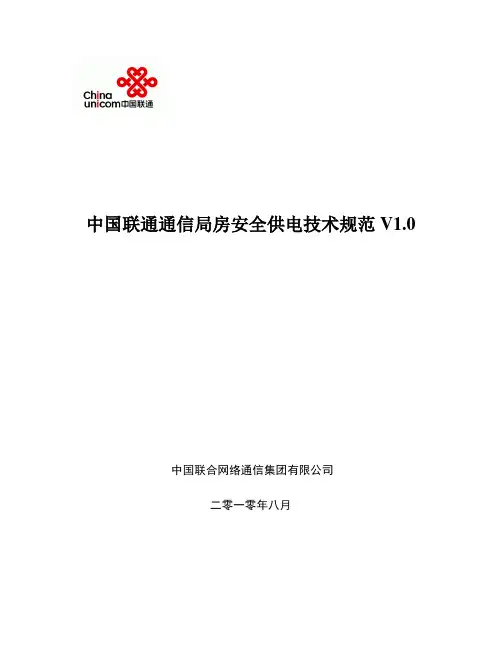

中国联通通信局房安全供电技术规范V1.0中国联合网络通信集团有限公司二零一零年八月目录第一章总则 (2)第二章市电供电系统 (3)第一节市电供电标准分类 (3)第二节市电供电质量 (4)第三章变配电系统 (5)第一节高压供电系统 (5)第二节变压器 (5)第三节低压供电系统 (6)第四章备用发电机系统 (8)第五章UPS供电系统 (9)第六章直流供电系统 (11)第七章后备电池 (12)第八章母线及电缆 (14)第九章交、直流系统防雷 (15)第一节交流系统防雷 (15)第二节直流系统防雷 (17)第三节接地 (17)第十章动力环境监控系统 (18)第十一章机房环境 (18)第十二章应急措施 (19)第一章总则第1条为提高通信网络供电系统的安全性，保证通信局房的用电安全，做到技术先进、经济合理、安全适用、管理规范，特制订本规范（以下简称“本规范”）。
第2条本规范适用于中国联合网络通信集团有限公司（以下简称“中国联通”；中国联通各级机构分别简称为“集团公司”、“省级分公司”、“地市分公司”）运行的通信电源、机房动力及环境监控系统、防雷接地系统（以下统称“动力系统设备”，相应的维护及管理部门统称“动力维护部门”）。
本规范适用于动力系统设备的维护管理，新建、改建、扩建通信机房的动力系统设备应参照执行。
1. 通信局站的动力系统设备的维护和管理适用本规范。
2. 经主管部门批准同意为其它企业代为维护的动力系统设备（以下简称“对外代维”），如代维协议无其他特殊规定，其运行维护和管理参照本规范。
3. 中国联通委托其它企业代为维护的动力系统设备（以下简称“委外代维”或“维护外包”），应按照本规范的要求与代维单位签订代维协议。
第3条本规范是中国联通动力系统设备维护管理工作的安全技术要求，各级网络运维管理、生产单位和人员必须认真执行。
第4条本规范为中国联通内部的技术性、规范性文件。
本规范与国家或行业有关标准和规范有矛盾时，应按国家或行业标准规范为准。
中国联通通信机房配套设备技术规范第五分册 -48V直流供电系统技术规范V1.0China Unicom Telcom Station Ancillary Equipments Technical Specifications Part 5: -48V DC Power Supply System Technical Specification（V1.0）中国联通公司发布目次目次 (I)前言 (II)-48V直流供电系统技术规范v1.0 (1)1 适用范围 (1)2 规范性引用文件 (1)3 名词解释 (1)4 总则 (2)5 环境要求 (2)5.1 -48V高频开关电源设备 (2)5.2蓄电池组温度范围要求 (2)5.3机房洁净度要求 (3)5.4设备使用地点 (3)6 系统组成 (3)7 设备配置 (4)7.1设备配置原则 (4)7.2高频整流模块的配置 (4)7.3直流配电设备的配置 (4)7.4各级开关选择及配置 (5)8 -48V直流设备主要技术要求 (5)8.1交流输入 (5)8.2直流输出 (5)8.3整流模块 (6)8.4蓄电池管理功能 (7)8.5系统总体技术要求 (8)8.6保护功能 (8)8.7系统电磁兼容性 (9)8.8系统可靠性 (10)9 导线的选择和布放 (10)9.1导线的选择 (10)9.2导线的布放 (11)10 监控系统要求 (11)11 接地与安全要求 (11)11.1接地要求 (11)11.2安全要求 (11)前言本规范为中国联通通信机房配套设备技术规范，共分为八个分册，分别为：第一分册 240V直流供电系统技术规范V1.0第二分册 UPS供电系统技术规范V1.0第三分册柴油发电机组技术规范V1.0第四分册燃气轮机发电机组技术规范V1.0第五分册 -48V直流供电系统技术技术规范V1.0第六分册阀控式密封铅酸蓄电池技术规范V1.0第七分册局房专用空调设备技术规范V1.0第八分册高压输电系统对通信系统影响的防护规范V1.0本分册为第五分册 -48V直流供电系统技术技术规范V1.0，适用于中国联通通信用-48V直流供电系统的选型、验收和维护管理。
本规范明确了中国联通通信用-48V直流供电系统的组成、设备配置、导线的选择和布放、监控系统要求、接地与安全要求及-48V直流设备主要技术要求等。
本规范为中国联通内部的技术性、规范性文件。
本规范与国家或行业有关标准和规范有矛盾时，应按国家或行业标准规范为准。
本规范由中国联通公司运行维护部提出。
本规范由中国联通公司技术部归口管理。
本规范起草单位：中讯邮电咨询设计院有限公司、集团公司运行维护部本规范主要起草人：杨瑛洁刘宝庆王路许伟杰王伟本规范修改和解释权属中国联合网络通信有限公司。
-48V直流供电系统技术规范v1.01 适用范围（1）本规范适用于中国联合网络通信集团有限公司（以下简称"中国联通"；中国联通各级机构分别简称为"集团公司"、"省级分公司"、"地市分公司"）运行的-48V直流供电系统。
本规范适用于-48V 直流供电系统设备的维护管理，新建、改建、扩建-48V直流供电系统工程中设计及设备选型应参照执行。
1）通信局房的-48V直流供电系统设备的维护和管理适用本规范。
2）经主管部门批准同意为其它企业代为维护的-48V直流供电系统设备（以下简称"对外代维"），如代维协议无其他特殊规定，其运行维护和管理参照本规范。
3）中国联通委托其它企业代为维护的-48V直流供电系统设备（以下简称"委外代维" 或"维护外包"），应按照本规范的要求与代维单位签订代维协议。
（2）本规范主要从-48V直流供电系统的组成、设备配置、导线的选择和布放、监控系统要求、接地与安全要求及-48V直流设备主要技术要求等方面进行了规定。
（3）本规范适用于中国联通通信局房的-48V直流供电系统设备。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
（1）GB/T 3859.2-1993 半导体变流器应用导则（2）YD 5098-2005 通信局（站）防雷与接地工程设计规范（3）YD/T 5040-2005 通信电源设备安装工程设计规范（4）YD/T 1821-2008 通信中心机房环境条件要求（5）YD/T 1058-2007 通信用高频开关电源系统（6）YD/T 1051-2010 通信局（站）电源系统总技术要求（7）YD/T 983-1998 通信电源设备电磁兼容性限值及测量方法（8）YD/T 731-2008 通信用高频开关电源整流器（9）中国联通企业标准中国联通通信机房配套设备技术规范第六分册阀控式密封铅酸蓄电池技术规范V1.0（10）中国联通企业标准中国联通通信机房动力及环境集中监控管理系统技术规范V1.03 名词解释（1）-48V直流供电系统 -48V DC power supply system电压等级为-48V以直流方式供电的系统。
（2）恢复时间 Recovery time恢复时间是指直流输出电压与直流输出整定值之差绝对值超出稳压精度范围处开始，恢复至小于等于并不再超过稳压精度处的这段时间。
4 总则（1）中国联通-48V直流供电系统的规划及设计应遵循开放性的原则，系统应标准化、具有可在线扩充性。
（2）中国联通-48V直流供电系统设计总体方案、设备选型等近期建设规模应与远期发展规划相结合，同时还应根据建设和发展情况、经济效果、设备寿命、扩建和改建的可能等因素，进行多方案技术经济比较，提高可靠性，努力降低工程造价和维护成本。
（3）设备安装设计必须贯彻国家技术政策，合理利用资源，执行国家防震、消防和环境保护等有关标准规定。
在抗震设防烈度7烈度以上（含7烈度）地区使用的系统设备，应取得工业和信息化部（含原信息产业部）电信设备抗地震性能检测合格证，未取得合格证的不得在工程中使用。
（4）应采用经国家相关机构认证及通信产品泰尔认证（TLC）的设备和成熟的技术。
5 环境要求5.1 -48V高频开关电源设备（1）温度范围要求：工作环境温度范围：-5℃～+40℃；储运环境温度范围：-40℃～+70℃。
（2）相对湿度范围要求：工作相对湿度范围：≤90％（40℃±2℃）；储运相对湿度范围：≤95％（40℃±2℃）。
（3）振动：系统应能承受频率为10Hz～55Hz、振幅为0.35mm的正弦波振动。
（4）设备海拔高度要求：≤1000m。
当海拔高度＞1000m时，应按GB/T 3859.2-1993《半导体变流器应用导则》中5.2节的规定降额使用。
5.2 蓄电池组温度范围要求蓄电池组使用温度要求按照中国联通企业标准《中国联通通信机房配套设备技术规范第六分册阀控式密封铅酸蓄电池技术规范V1.0》中的规定执行。
5.3 机房洁净度要求应满足YD/T 1821-2008《通信中心机房环境条件要求》中5.1、5.2节要求。
5.4 设备使用地点不得有爆炸危险介质，周围介质不含腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在。
6 系统组成（1）系统主要由交流配电、高频开关整流模块、直流配电、蓄电池组、监控单元等部分组成。
（2）系统可分为组合式系统和分立式系统。
系统容量小于或等于600A宜采用组合式系统；分立式系统应具有较好的扩展性。
（3）组合式系统交流配电、高频开关整流模块、直流配电、监控单元等部分应同机架设置，蓄电池组可单独安装。
组合式供电系统见图1。
图1 组合式供电系统备注：由于负荷性质不同，部分组合式系统的直流配电部分需要区分一次下电和二次下电分路。
（4）分立式系统的交流配电、高频开关整流模块、直流配电可以分别设置在不同的机架内，蓄电池单独安装；监控单元可安装在其中某一机架内。
分立式供电系统见图2。
图2 分立式供电系统7 设备配置7.1 设备配置原则（1）系统输出容量应根据总负载和蓄电池组均充容量进行合理选择。
（2）系统应预留扩展装置以满足远期负荷发展的需要。
（3）高频整流设备的容量应按近期负荷配置，远期负荷增加不大时，可按远期配置。
（4）交换局直流负荷较大的地点其直流系统应采用分散供电方式，考虑到蓄电池对承重的要求和系统安全性，单个系统的容量不宜过大。
（5）系统的直流配电装置应按系统最大输出能力配置或预留最大输出能力的扩展端。
（6）蓄电池组的配置和容量计算参见蓄电池企标。
容量应按近期负荷配置，依据蓄电池组的寿命，适当考虑远期发展。
（7）系统输出正极接地。
（8）通信负荷不应采用分别从两套直流系统同时并列供电的方式运行。
7.2 高频整流模块的配置（1）高频整流模块应按n＋1冗余方式配置，其中n只主用，n≤10时，1只备用；n＞10时，每10只备用1只。
（2）主用整流模块的容量应按近期负荷电流和电池均充电流（按10小时率）之和确定。
7.3 直流配电设备的配置（1）直流配电设备包括直流配电屏、直流列头柜及机架内直流配电单元。
（2）直流配电屏（含）至设备机架（含）之间的配电环节（指配电柜，包括进出两级配电单元）不宜超过4级。
（3）直流列头柜宜设置双路输入结构。
（4）直流配电屏的输出分路数和开关容量配置应满足用电设备的需要；直流配电屏的使用容量不得超过配电输入的额定容量的80%。
（5）架内设备至架内直流配电单元输出端宜采用直接连接方式。
（6）严禁机架内直流配电单元一个开断回路接入多台设备。
7.4 各级开关选择及配置（1）直流配电全程应采用过流保护器件；过流保护器件应采用熔断器或直流断路器。
（2）采用的熔断器或直流断路器耐压范围应与系统电压相适应。
（3）蓄电池组正、负极过流保护装置应设在直流配电屏内，宜采用熔断器作为过流保护。
（4）当熔断器或直流断路器串级作为保护时，熔断器宜装设在直流断路器上一级，其额定电流应不小于直流断路器额定电流的2倍。
8 -48V直流设备主要技术要求8.1 交流输入（1）输入电压额定值及变动范围三相五线制或三相四线制380V：允许变动范围为（323～418）V。
单相三线制220V：允许变动范围为（187～242）V。
注：交流输入电压超出上述范围但不超过额定值的±25%时，系统可降容使用。
（2）输入频率及变动范围输入频率及变动范围为50Hz±2.5Hz。
（3）输入电压波形失真度交流输入电压总谐波含量不大于5%时，系统应能正常工作。
（4）交流输入端应配置多功能表计，要求显示三相电压、三相电流、功率因数、电度计量等参数，并具备掉电存储功能和RS485接口，将测量数据送出至监控系统。
8.2 直流输出（1）直流输出电压直流输出电压标称为48V。
