三综合振动试验箱和振动试验台的区别

振动实验台原理
振动实验台是一种用于模拟和研究物体振动特性的实验设备。

其原理主要包括以下几个方面：
1. 动力学原理：振动实验台通常通过电机、气动装置或液压装置等产生激励力，使物体产生振动。

应用牛顿第二定律，可以得到物体的振动方程，进而分析物体的振动特性。

2. 谐振原理：振动实验台通常具有固有频率，当激励频率与固有频率相等时，物体会受到共振激励，振幅达到最大值。

这是因为在共振状态下，系统会获得最大的能量输入。

3. 振动测量原理：振动实验台通常会配备加速度传感器或位移传感器等测量装置，用于测量物体在振动过程中的加速度、速度或位移等物理量。

通过测量这些物理量，可以了解物体的振动特性和响应性能。

4. 控制原理：振动实验台通常采用控制系统来实现不同的振动模式和频率。

控制系统可以通过实时调整激励力的大小和频率，来实现不同的振动实验要求。

通过振动实验台的原理和操作，可以研究和优化振动系统的设计，改善振动系统的性能，以及预测和评估物体在振动环境下的可靠性和稳定性。

环境可靠性试验：气候环境试验、力学环境试验和综合环境试验环境可靠性试验就是为了评估产品在规定的寿命期间内，在预期的使用、运输或储存等所有环境下，保持功能可靠性而进行的活动，是产品在规定环境条件下和规定时间内，完成规定功能的能力。

另外通过环境试验可以分析和验证各种环境因素对产品效能的影响程度及作用机理，并广泛应用于汽车、通讯、电子电器等产品类别。

环境可靠性试验主要可分为以下3种：气候环境试验、力学环境试验和综合环境试验。

气候环境试验要包括高温试验、低温试验、温度快速变化试验、温度冲击试验、恒定温湿度试验、温湿度循环试验、盐雾试验、防水防尘试验、紫外老化试验和氙灯老化试验等。

是考核产品在各种环境条件下的适应能力，是评价产品可靠性的重要试验方法之一。

（1）高温试验试验目的：用来考核试验样品在高温条件下贮存或使用的适应性。

应用于比如像热带天气或炼钢厂等高温环境下工作的仪器、设备等。

试验设备：高低温（湿热）试验箱。

试验条件：一般选定一恒定的温度应力和保持时间。

优选常用温度：200℃，175℃，155℃，125℃，100℃，85℃，70℃，55℃等；优选常用的试验时间有：2h，16h，72h，96h等。

（2）低温试验试验目的：用来考核试验样品在低温条件下贮存或使用的适应性。

常用于产品在开发阶段的型式试验、元器件的筛选试验等。

试验设备：高低温（湿热）试验箱。

试验条件：一般选定一恒定的温度和试验时间。

优选常用的温度有：- 65℃，-55℃，-40℃，-25℃，-10℃，-5℃，+5℃等；优选常用的试验时间有：2h，16h，72h，96h等。

（3）温度快速变化试验试验目的：快速温变是规定了温度变化速率的温度变化，常常模拟昼夜温差大的地区环境，也可用于寿命试验，用以考核元器件或产品的外观、机械性能及电气性能。

试验设备：快速温变试验箱。

试验条件：1）温度变化范围的高温和低温值；2）试验样品在高温和低温下的保持时间；3）低温到高温或高温到低温之间温度变化的速率；4）条件试验循环的次数。

振动台的相关适用介绍一、什么是振动台？振动台是一种模拟震动环境的设备，通过振动系统产生机械震动，以检测物体在振动环境下的耐震性能。

其被广泛应用于航空航天、地震监测、地质勘探、汽车、铁路、桥梁、建筑等领域。

二、振动台的种类1. 电动振动台电动振动台是通过电动机带动偏心轮产生振动，最大优点是能够产生较大的振动幅度和频率范围，可广泛应用于大型、重型物体的振动试验。

2. 液压振动台液压振动台是利用液压缸产生振动，适用于高精度、高频率振动试验，尤其适用于精密仪器、电子设备等小型物体的振动试验。

3. 电液振动台电液振动台是将电动机、偏心轮和液压缸相结合的振动台，综合了电动振动台和液压振动台的优点，可广泛应用于中小型物体的振动试验，也是最常见最常用的一种振动台。

三、振动台的应用领域1. 航空航天领域振动台可模拟飞行器在发射、飞行、升空和降落过程中所受到的各种力和振动环境，测试飞行器的耐震性能，确保其安全可靠。

2. 地震监测领域振动台可模拟地震时物体所受的振动环境，测试建筑物、桥梁等结构在不同震级下的破坏性能，提高地震工程的安全性和可靠性。

3. 地质勘探领域振动台可模拟地震波的传播过程，测试地质探测设备的抗震性能，提高勘探工程的可靠性和准确性。

4. 汽车、铁路、桥梁、建筑等领域振动台可模拟各种路面、桥梁、建筑物等所受到的振动环境，测试其耐震性能和破坏性能，提高这些领域的安全性和可靠性。

四、振动台的参数及试验标准振动台的参数包括振幅、频率、加速度等，试验标准包括GB、ASTM、ISO等，不同领域有不同的标准和要求。

试验时应按照相关标准进行，以保证试验结果的正确性和可信度。

五、结语振动台是一种重要的试验设备，在航空航天、地震监测、地质勘探、汽车、铁路、桥梁、建筑等领域均有广泛的应用。

选择合适的振动台和正确的试验参数及标准，将能够提高试验可靠性和准确性，保证试验结果的正确性和可信度。

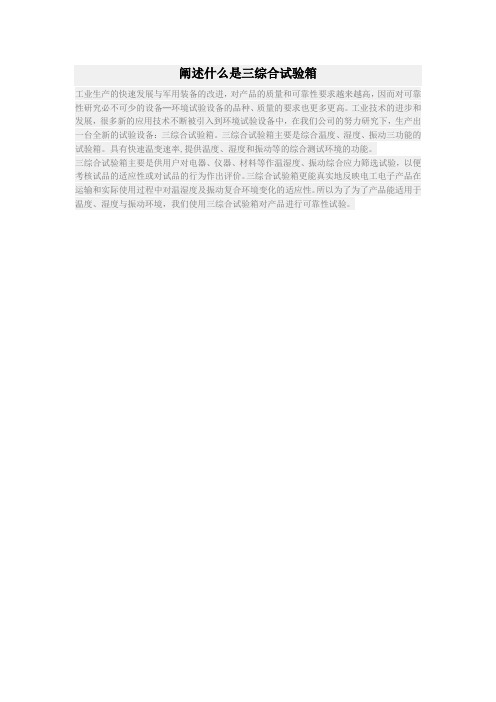

阐述什么是三综合试验箱
工业生产的快速发展与军用装备的改进，对产品的质量和可靠性要求越来越高，因而对可靠性研究必不可少的设备─环境试验设备的品种、质量的要求也更多更高。

工业技术的进步和发展，很多新的应用技术不断被引入到环境试验设备中，在我们公司的努力研究下，生产出一台全新的试验设备：三综合试验箱。

三综合试验箱主要是综合温度、湿度、振动三功能的试验箱。

具有快速温变速率,提供温度、湿度和振动等的综合测试环境的功能。

三综合试验箱主要是供用户对电器、仪器、材料等作温湿度、振动综合应力筛选试验，以便考核试品的适应性或对试品的行为作出评价。

三综合试验箱更能真实地反映电工电子产品在运输和实际使用过程中对温湿度及振动复合环境变化的适应性。

所以为了为了产品能适用于温度、湿度与振动环境，我们使用三综合试验箱对产品进行可靠性试验。

温湿度振动三综合试验台的基本试验原理是什么？概述温湿度振动三综合试验台是一种能够同时对产品进行温度、湿度和振动三种环境参数的综合试验设备。

该设备广泛应用于电子、航空航天、汽车、船舶、制药等领域，目的在于检测产品在多而杂环境下的牢靠性能，提高产品的品质和牢靠性。

本文将对温湿度振动三综合试验台的基本试验原理进行认真介绍。

基本试验原理温湿度振动三综合试验台的基本试验原理是模拟产品在运输、存储和使用过程中的真实环境，通过同时对温度、湿度和振动三个物理量进行掌控和监测，来模拟产品在多而杂环境下的工作状态，且实现综合试验。

下面我们将分别从温度、湿度和振动三个方面来介绍其原理。

温度掌控原理温湿度振动三综合试验台能够掌控产品在不同温度下的性能和牢靠性，其中温度掌控是其最基本的功能之一、温度掌控是指通过温控系统对试验箱内的温度进行监测和掌控，实现在确定时间内对温度的升降，即对试验箱内的空气进行加热或制冷，以达到所需的温度值。

常用的掌控方法有PID掌控和模糊掌控。

•PID掌控是一种经典掌控方法，通过对误差、积分项和微分项进行加权平均来实现掌控器对物理量的掌控，使实际温度值渐渐接近设定温度值。

其中误差值是指实际温度值与设定温度之间的差值，积分项是指误差值的累加和，微分项则是指误差值的变化率。

•模糊掌控是一种基于人类模糊识别规律的掌控方法，其本质是通过学习和训练订立一些基于阅历的掌控规定。

该方法适合于对多而杂环境下的温度进行掌控，能够依据阅历规定对输入、输出变量进行模糊化处理，并通过规定库进行模糊推理，从而实现对温度的掌控。

湿度掌控原理温湿度振动三综合试验台能够掌控试验箱内的湿度，湿度掌控是其另一个紧要的功能。

湿度掌控是指通过加湿或除湿的方式来掌控试验箱内的相对湿度，使其达到所需的湿度值。

通常使用的掌控方法有加湿器加湿和制冷式除湿。

•加湿器加湿是通过加湿器向试验箱内的空气中加水蒸气来提高湿度的方式。

加湿器可分为喷气式、压缩式和超声波式等，依据加湿器的种类不同，掌控方法会有所不同。

三综合试验箱设备建议书一、产品名称及型号1.1产品名称三综合试验箱1.2产品型号HS系列二、概述2.3主要功能本产品是模拟GB/T10586-2006湿热试验箱技术条件、GB/T10589-2008低温试验箱等技术条件；GB/T11158-2008高温试验箱技术条件制造，主要为航天、航空、石油、化工、军事、汽车（摩托车）、船舶、电子、通讯等科研及生产单位提供温湿度变化环境，模拟试品在温湿度变化环境条件下加载模拟振动的适应性试验及对电子元器件的安全性测试提供可靠性试验、产品筛选等。

本试验箱适用于对产品（整机）、零部件、材料进行高温、低温、高低温循环试验，以及恒定湿热和交变湿热试验。

2.5振动与冲击所有设备及其部件应能承受使用时的冲击和振动而无损坏和失效；所有设备及其部件应能承受运输与安装时的冲击和振动而无损坏和失效。

2.6可靠性要求橡胶件（密封垫、密封条）能在本试验箱极限温度长时间工作条件下保持物理性能；冷却系统管路焊接、密封可靠，不产生漏气、漏水、漏油现象；试验箱与振动台接口处不漏水、周边不凝霜；设备所有电器元件的质量等级不低于工业级标准；设备满足连续工作30天，其各项性能指标均能达到技术要求。

2.7主要组成箱体（含振动台接口）、电动轨道（含振动台接口）、制冷系统、加热系统、加湿系统、除湿系统、电气控制系统、防凝露装置等，以及在本技术规格中未提及的、但为确保该系统正常、稳定、长期、安全、可靠运行所必须的其它配套设施。

三、主要技术参数3.1工作室尺寸3000×3000×3000mm(深×宽×高)，内容积约27m³3.2试品尺寸未提供≤±3%RH(>75%RH)；≤±5%RH(≤75%RH)≤±2%RH采用1.5mm优质冷轧钢板加工成型，表面经酸洗磷化处理后双面静电喷塑。

外观涂镀层应平整光滑、色泽均匀，不得有露底、起泡、起层或擦伤痕迹。

振动试验台的工作原理及功能介绍振动试验台的工作原理及功能介绍艾思荔振动试验台的工作原理：通电导体在磁场中受到电磁力的作用而运动。

当电磁式振动试验台磁路中的动圈通过交变电流信号时产生激振力磁路中产生振动运动。

类似于扬声器。

它的基本功能如下：振动试验台扫频功能：（上频率/下频率/时间范围）可任意设定真正标准来回扫频倍频功能15段成倍数增加，①.低到高频②.高到低频③.低到高再到低频/可循环可程式编辑功能可程式功能程序容量具有120组程式每组99段每段可循环999步骤的容量每段时间设定最大值为99小时59分振动试验台模拟产品在制造，组装运输及使用过程中所遭遇的各种环境，用以鉴定产品是否忍受环境振动的能力，适用于电子、机电、光电、汽机车、玩具……等各行各业的研究、开发、品管、制造。

振动试验台能让我们提早知道产品或产品中的部件的耐振寿命，从而确定产品设计及功能的要求标准。

二、振动试验台的使用规范详细说明：振动试验台在制造过程中进行取样理化试验、金相分析，考核产品是否达到各项技术指标。

1、振动试验台用时小心、严防碰撞。

2、振振动试验台工作面的硬度应为HB170-220。

3、振动试验台使用时用水平仪调整到水平，使支点均匀分布各支点上。

4、振动试验台使用前用无腐蚀性汽油，将工作面的防锈油洗净，并用脱脂棉纱擦拭干净，方可使用。

5、温度变化会使测量产生误差，应在20±50C范围内使用。

6、振动试验台用完后擦净，涂无水酸性的防锈油，覆盖防潮纸，置于清洁干燥处存放。

铸铁平板使用时用水平仪调整到水平，使支点均匀分布各支点上。

7、振动试验台工作面应采用刮削工艺。

对于“3”级平台工作面也可以采用刨削工艺，刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um（按GB1031-83《表面粗糙度参数及其数值》）。

三、振动试验台标准规范检测试验：振动试验台初始检测：有关规范应规定条件试验前所需进行的电气和机械性能检测。

振动台与振动试验介绍邱景湖钟琼华整理：中国可靠性网苏州试验仪器总厂（STI）前言本书是一通俗工程读本。

它避开繁琐的数学公式推导，运用物理学、电学、力学和机械学方面的基本知识，阐述对产品造成损坏的振动现象，分门别类介绍研究振动试验所需的设备——振动台。

以及相关标准和试验方法。

希望能对从事振动和冲击试验的工程人员有所帮助。

由于水平有限，书中不妥甚至错误之处在所难免,恳切希望给予指正。

编著者2004年12月目录第一章相关名词术语 (4)第二章振动及其描述 (6)第三章振动台 (14)第四章振动试验技术 (15)第五章电动式振动试验台 (22)第六章机械式振动试验台 (37)第七章液压式振动台 (40)第八章冲击与碰撞试验台 (44)第九章相关标准 (48)附录苏州试验仪器总厂生产的振动、冲击试验设备系列参数表 (52)第一章相关名词术语振动振动是物体围绕平衡位置进行的往复运动的一种形式。

通常用一些物理量（如位移、速度、加速度等）随时间变化的函数来表征振动的时间历程。

或者说，振动可以认为是一个质点或物体相对于一个基准位置的运动。

当这个运动在一定的时间间隔后仍精确地重复着，我们称之为周期振动。

正弦振动运动量随时间按正弦（或余弦）函数变化的振动，亦称简谐振动。

随机振动对未来任何一个给定时刻，其瞬时值不能预先确定的振动。

（注：在某一范围内，随机振动大小的概率可以用概率密度来确定。

）振动周期周期振动中，同一物理量的相同值重复出现的最短时间间隔，一般用“T”表示。

振动频率周期振动中，单位时间内相同的物理量值重复出现的次数。

一般用“f”1表示。

这里分f=T角频率单位时间内的弧度数它等于频率乘以2π角频率一般用ω表示，即ω＝2πf幅值正弦量的最大值。

在振动中幅值亦称振幅。

位移幅值正弦振动中位移量的最大值速度幅值正弦振动中速度量的最大值加速度幅值正弦振动中加速度量的最大值复合振动由频率不同的简谐振动合成的振动共振频率构件或产品出现共振的频率扫频频率连续经过某一区域的过程df扫频速度在扫频过程中，频率对时间的变化率，即dt交越频率在振动试验中由一种振动特性量变为另一种振动特性量的频率。
