简支梁桥施工—简支梁构造
简支梁受力
（3）主梁上翼缘板宽度
根据受力特点，翼板通常都做成变厚度的，即端部较 薄，向根部逐渐加厚。
为了保证翼板与梁助连接的整体性，翼板与梁肋衔 接处的厚度应不小于主梁高度的1/12。
受力钢筋：一类是根据受力要求，通过计算确定
（4）钢筋构造
构造钢筋
架立筋：制造时为便于钢筋骨架绑扎成型和固定 主要钢筋位置
辅助钢筋：难以通过计算确定而凭经验设置
5、预应力混凝土T梁
①为了满足预应力钢筋的布置和承压要求，梁肋下部通常加 宽做成马蹄形；
②为配合预应力钢筋的弯起，在梁端能布置钢丝束锚头和安装张 拉千斤顶，在靠近支点处腹板要加厚至与马蹄同宽。
（1）构造要求
③梁肋厚度一般不得小于14cm，并且当腹板内有竖
向预应力钢筋时，腹板厚度不小于上、下翼缘梗腋之 间腹板高度的1/20；当无竖向预应力钢筋时，则不得 小于1/15。
b：为了减小梁端部由于预加力引起 的负弯矩，可将力筋在梁间适当位 置截断，或将预应力筋在横隔梁处 平缓弯出梁体进行锚固，这种布置 的主要优点是主筋最省，张拉摩阻 力也小，但预应力钢筋没有充分发 挥抗剪作用，且梁体在锚固处的受 力和构造也较复杂。
c：当预应力钢束根数不太多，
能全部在梁端锚固时，为使 张拉工序简便，通常都将预 应力筋全部弯起至梁端锚固。
截面尺寸
梁高 梁助厚度 下翼缘尺寸 主梁翼板尺寸等。
梁高
梁高跨比的经济范围约为1/16-1/11； 预应力混凝土梁的高跨比为1/22-1/15，通常随跨度增大而取较小值； 而预应力混凝土梁的高跨比则为1/11-1/10。 跨度越大，梁的高跨比越小
（2）梁肋厚度
梁助厚度取决于抗剪和主筋布置要求。
公路混凝土桥常用的梁肋厚度为16-20cm 翼板的厚度应满足强度和构造最小尺寸的要求。
（3）主梁上翼缘板宽度
根据受力特点，翼板通常都做成变厚度的，即端部较 薄，向根部逐渐加厚。
为了保证翼板与梁助连接的整体性，翼板与梁肋衔 接处的厚度应不小于主梁高度的1/12。
受力钢筋：一类是根据受力要求，通过计算确定
（4）钢筋构造
构造钢筋
架立筋：制造时为便于钢筋骨架绑扎成型和固定 主要钢筋位置
辅助钢筋：难以通过计算确定而凭经验设置
5、预应力混凝土T梁
①为了满足预应力钢筋的布置和承压要求，梁肋下部通常加 宽做成马蹄形；
②为配合预应力钢筋的弯起，在梁端能布置钢丝束锚头和安装张 拉千斤顶，在靠近支点处腹板要加厚至与马蹄同宽。
（1）构造要求
③梁肋厚度一般不得小于14cm，并且当腹板内有竖
向预应力钢筋时，腹板厚度不小于上、下翼缘梗腋之 间腹板高度的1/20；当无竖向预应力钢筋时，则不得 小于1/15。
b：为了减小梁端部由于预加力引起 的负弯矩，可将力筋在梁间适当位 置截断，或将预应力筋在横隔梁处 平缓弯出梁体进行锚固，这种布置 的主要优点是主筋最省，张拉摩阻 力也小，但预应力钢筋没有充分发 挥抗剪作用，且梁体在锚固处的受 力和构造也较复杂。
c：当预应力钢束根数不太多，
能全部在梁端锚固时，为使 张拉工序简便，通常都将预 应力筋全部弯起至梁端锚固。
截面尺寸
梁高 梁助厚度 下翼缘尺寸 主梁翼板尺寸等。
梁高
梁高跨比的经济范围约为1/16-1/11； 预应力混凝土梁的高跨比为1/22-1/15，通常随跨度增大而取较小值； 而预应力混凝土梁的高跨比则为1/11-1/10。 跨度越大，梁的高跨比越小
（2）梁肋厚度
梁助厚度取决于抗剪和主筋布置要求。
公路混凝土桥常用的梁肋厚度为16-20cm 翼板的厚度应满足强度和构造最小尺寸的要求。
桥梁工程2
轮压局部分布荷载：
P p
2a2b2
三、桥面板有效工作宽度
板有效工作宽度（荷载有效分布宽度）：除轮压 局部分布荷载直接作用板带外，其邻近板也参与 共同分担荷载。
1.单向板
1.单向板
a mxmax mxdy M
板的有效工作宽 度或荷载有效分 布宽度
a M mxmax
板有效工作宽度影响因素：板支承条件、荷载性质、荷载位置
对预应力梁，主要取决于预应力筋的布置
四、钢筋构造
1、一般构造 钢筋混凝土梁内钢筋（Reinforcing bar）可分为两 大类： （1）受力钢筋。包括主要沿轴向布置，承受弯曲 拉应力的主筋和承受主拉应力的斜筋和箍筋； （2）构造钢筋。包括形成钢筋骨架的构造钢筋和 难以通过计算确定而根据经验设置的辅助筋。
特点:构造简单，施工方便，建筑高度小。
(a)整体式板桥 (b)矮肋式板桥 (c)小跨径装配式板桥 (d)装配式空心板桥 (e)装配—整体组合式板桥
公路板桥横截面图
▪ 2、肋板式梁桥 （13~15m以上）
肋板式梁桥的横截面分:П形 T形
承载能力比板桥高
肋式截面T形、π形梁
3.箱形截面
横截面呈一个或几个封闭箱形的梁桥称为箱形梁桥。 特点：提供承受正、负弯矩的混凝土受压区；在一定的
3、预应力混凝土简支梁的构造特点
公路预应力混凝土T形梁桥标准跨径：25、30、35、40m(后张)
4、T形梁截面尺寸的选定（来自）梁高取决于经济、梁重、建筑高度以及运输条件等因素
标准设计还应考虑梁的标准化，提高互换性
公路普通钢筋混凝土梁：高跨比1/16~1/11
预应力混凝土梁：
1/25~1/15 随跨度增大取小值
ax a' 2x
P p
2a2b2
三、桥面板有效工作宽度
板有效工作宽度（荷载有效分布宽度）：除轮压 局部分布荷载直接作用板带外，其邻近板也参与 共同分担荷载。
1.单向板
1.单向板
a mxmax mxdy M
板的有效工作宽 度或荷载有效分 布宽度
a M mxmax
板有效工作宽度影响因素：板支承条件、荷载性质、荷载位置
对预应力梁，主要取决于预应力筋的布置
四、钢筋构造
1、一般构造 钢筋混凝土梁内钢筋（Reinforcing bar）可分为两 大类： （1）受力钢筋。包括主要沿轴向布置，承受弯曲 拉应力的主筋和承受主拉应力的斜筋和箍筋； （2）构造钢筋。包括形成钢筋骨架的构造钢筋和 难以通过计算确定而根据经验设置的辅助筋。
特点:构造简单，施工方便，建筑高度小。
(a)整体式板桥 (b)矮肋式板桥 (c)小跨径装配式板桥 (d)装配式空心板桥 (e)装配—整体组合式板桥
公路板桥横截面图
▪ 2、肋板式梁桥 （13~15m以上）
肋板式梁桥的横截面分:П形 T形
承载能力比板桥高
肋式截面T形、π形梁
3.箱形截面
横截面呈一个或几个封闭箱形的梁桥称为箱形梁桥。 特点：提供承受正、负弯矩的混凝土受压区；在一定的
3、预应力混凝土简支梁的构造特点
公路预应力混凝土T形梁桥标准跨径：25、30、35、40m(后张)
4、T形梁截面尺寸的选定（来自）梁高取决于经济、梁重、建筑高度以及运输条件等因素
标准设计还应考虑梁的标准化，提高互换性
公路普通钢筋混凝土梁：高跨比1/16~1/11
预应力混凝土梁：
1/25~1/15 随跨度增大取小值
ax a' 2x
31混凝土简支梁板桥结构与构造
预制构件
空心板截面形式
c、d使用广泛 钢管芯模、木芯模 高压充气胶囊
空心矩形板
装配式钢筋混凝土空心板钢筋构造
装配式板的横向连接（一）
(a）
(b）
(c）
(d）
企口式混凝土铰 混凝土填实 铺装层参与受力
装配式板的横向连接（二）
钢板连接 纵向中距：80～150mm
主梁的细部尺寸
支点附近马蹄应逐渐加高， 腹板也加厚至与马蹄同宽， 加宽范围最好达到1倍梁高， 自第一道内横隔梁起过渡。
钢筋种类
预应力钢筋 非预应力钢筋：箍筋、
水平分布钢筋、架立钢 筋与定位钢筋等
预应力钢筋的布置
【索界】两条曲线所围成的钢束重心界限，保证构件在最小外荷载和 最不利荷载作用下，上下缘混凝土均不会出现拉应力。
截 面 Ⅱ -Ⅱ
横隔梁 盖接钢板
截 面 Ⅰ -Ⅰ
主梁的横向连接（二）
【扣环接头】
主梁的横向连接（三）
【企口铰连接】
T梁吊装
钢筋种类和布置
受力钢筋——主钢筋、弯起钢筋、斜钢筋、箍筋 构造钢筋——架立钢筋、纵向分布钢筋
主钢筋
【数量】由抗弯计算确定 【直径】 18~32mm 【混凝土保护层厚度】
主梁的布置
预应力混凝土简支T梁的标准跨径：25~40m。 高跨比：1/15~1/25，随跨度增大取较小值。 主梁间距：1.8～2.5m。 横隔梁布置：中部挖空。
主梁的细部尺寸
【腹板宽度】150~180mm 【上翼缘板宽度】1.6~2.5m
【马蹄】宽度约为肋宽的2～4倍，马蹄全宽部分高度加1/2斜坡 高度约为梁高的0.15～0.20倍。
§3.1 混凝土简支梁（板）桥结构与构造
空心板截面形式
c、d使用广泛 钢管芯模、木芯模 高压充气胶囊
空心矩形板
装配式钢筋混凝土空心板钢筋构造
装配式板的横向连接（一）
(a）
(b）
(c）
(d）
企口式混凝土铰 混凝土填实 铺装层参与受力
装配式板的横向连接（二）
钢板连接 纵向中距：80～150mm
主梁的细部尺寸
支点附近马蹄应逐渐加高， 腹板也加厚至与马蹄同宽， 加宽范围最好达到1倍梁高， 自第一道内横隔梁起过渡。
钢筋种类
预应力钢筋 非预应力钢筋：箍筋、
水平分布钢筋、架立钢 筋与定位钢筋等
预应力钢筋的布置
【索界】两条曲线所围成的钢束重心界限，保证构件在最小外荷载和 最不利荷载作用下，上下缘混凝土均不会出现拉应力。
截 面 Ⅱ -Ⅱ
横隔梁 盖接钢板
截 面 Ⅰ -Ⅰ
主梁的横向连接（二）
【扣环接头】
主梁的横向连接（三）
【企口铰连接】
T梁吊装
钢筋种类和布置
受力钢筋——主钢筋、弯起钢筋、斜钢筋、箍筋 构造钢筋——架立钢筋、纵向分布钢筋
主钢筋
【数量】由抗弯计算确定 【直径】 18~32mm 【混凝土保护层厚度】
主梁的布置
预应力混凝土简支T梁的标准跨径：25~40m。 高跨比：1/15~1/25，随跨度增大取较小值。 主梁间距：1.8～2.5m。 横隔梁布置：中部挖空。
主梁的细部尺寸
【腹板宽度】150~180mm 【上翼缘板宽度】1.6~2.5m
【马蹄】宽度约为肋宽的2～4倍，马蹄全宽部分高度加1/2斜坡 高度约为梁高的0.15～0.20倍。
§3.1 混凝土简支梁（板）桥结构与构造
桥梁构造与识图-简支板桥与简支梁桥的构造
• 梁距通常在1.5~2.2米之间 • 大跨度尽量增大梁距
2、主要尺寸 • 主梁——高1/151/25L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不
宜小于60mm。
• （2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。
• 梁端，梁宽与下马蹄同宽
3、钢筋构造 • 主梁受力钢筋为预应力筋 • 箍筋 • 锚下局部加强钢筋 • 翼板横向钢筋 • 架立钢筋 • 分布钢筋 • 一般不设斜筋——剪余剪力图
4、横向连接
二、 装配式钢筋混凝土简支T梁桥
1、构造布置 • 常用跨径——8.020m • 主梁布置
• 梁距通常在1.5~2.2米之间
• 横梁布置
• 端横梁 • 中横梁布置在跨中及4分点
2、主要尺寸 • 主梁——高1/111/16L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
先张法——长线预制 后张法——扁锚
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
二、简支梁桥
一、构造类型 • 截面形式
• T形、I形、槽形、箱形
• 块件划分
• 纵向竖缝 • 纵向水平缝 • 横向竖缝 • 纵横向同时分缝
（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
2、主要尺寸 • 主梁——高1/151/25L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不
宜小于60mm。
• （2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。
• 梁端，梁宽与下马蹄同宽
3、钢筋构造 • 主梁受力钢筋为预应力筋 • 箍筋 • 锚下局部加强钢筋 • 翼板横向钢筋 • 架立钢筋 • 分布钢筋 • 一般不设斜筋——剪余剪力图
4、横向连接
二、 装配式钢筋混凝土简支T梁桥
1、构造布置 • 常用跨径——8.020m • 主梁布置
• 梁距通常在1.5~2.2米之间
• 横梁布置
• 端横梁 • 中横梁布置在跨中及4分点
2、主要尺寸 • 主梁——高1/111/16L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
先张法——长线预制 后张法——扁锚
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
二、简支梁桥
一、构造类型 • 截面形式
• T形、I形、槽形、箱形
• 块件划分
• 纵向竖缝 • 纵向水平缝 • 横向竖缝 • 纵横向同时分缝
（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
混凝土简支梁桥的构造
二、结构布置
1、板桥 （2）装配式板桥
装配式实心板桥构造（单位：cm）
企口式混凝土铰
钢板联接构造
空心板截面形式
二、结构布置
2、肋板式桥 公路钢筋混凝土T形梁桥标准跨径：10、13、16、20m。
装配式T形梁桥概貌图
二、结构布置
图中所示为常用 的主梁中横隔板联结 构造。 在梁内预埋钢板， 钢板与横隔梁内受力 钢筋焊接，当T梁安装 就位后，在预埋钢板 上再加焊盖接钢板， 将T梁联成整体。 为简化接头的施工， 常用拴接方式，预埋 钢板和盖接钢板上需 预制螺栓孔，这种接 头具有拼装迅速的优 点，但螺栓易松动。
4、下翼缘尺寸
根据主筋数量、类型、排列以及规定的钢筋净距和保护层厚 度确定。 对预应力梁，主要取决于预应力筋的布置
2、梁肋厚度
取决于最大主拉应力和主筋布置要求 跨中区段可薄于支点区段 梁内变截面位置可由主拉应力小于容许值及斜筋布置要求确定 铁路钢筋混凝土简支梁的梁肋厚度：20~60cm 预应力混凝土梁：不小于14cm 公路钢筋混凝土桥： 15~18cm
四、T型梁截面尺寸选定
3、上翼缘板尺寸
上翼缘板宽度取决于主梁间距 翼板厚度应满足强度和构造最小尺寸的要求 翼板厚度与梁高比
学习情境一
桥梁结构设计
混凝土简支梁桥的构造
混凝土简支梁桥的构造
简支梁桥
M 1 2 ql 8
均布荷载q
混凝土简支梁桥的构造
混凝土简支梁桥的特点： 受力明确、构造简单、适应范 围广、不受基础条件限制、易于建 造、标准化。
适用跨度范围：一般20米以下
一、截面形式
从梁的截面形式区分，混凝土简支梁桥可分为 三类：板桥、肋板式桥和箱梁桥。 1、板桥 板桥的承重结构是矩形截面的钢筋混凝土或预 应力混凝土板。 主要特点是构造简单，施工方便，建筑高度小， 受拉区混凝土不仅不能发挥作用，反而增大结构自 重。 通常跨径在10m左右。
简支梁桥的构造(优质教育)
其它：
承托长高比一般不大于3；
梁肋底部可做成马蹄形
第四章 梁桥构造
第二章 第二节 简支梁桥的构造
9
(a) 二、预制装配式简支T形梁桥
1.优点：建桥速度快，工期短，模板支架少等优点，
应用广泛。
(b)
(c)
2.截面型式：
a.П形(a)
b.T形梁(b)～(d)
(d) 最为普遍的结构形
式
(e)
c.箱形梁(e)：
2）构造特点：
一般使用跨径：1.5m～8m， 板高：0.16m～0.36m， 常用的桥面净空：净-7，净-9
泄水孔
图2.2
横断面布置
1.5%
沥青表面处治2cm 水泥混凝土铺装6cm
75
100
100
100
28
12 14 2
28 28
9510 226 Nhomakorabea04a
5
5.5
11×8
99
5.5
3.5
中部块件横断面
第四章 梁桥构造
第二章 第二节 简支梁桥的构造
14
2 桥面板及横向联接构造
(1) 桥面板构造
一般采用变厚形式，其厚度随主梁间距而定。 【规范】：翼缘根部（与梁肋衔接处）的厚度应不小于梁 高的1/10，边缘厚度不宜小于10cm；当板间采用横向整体现浇 连接时，悬臂端厚度不应小于14cm。
109
80 60 80 80
第四章 梁桥构造
第二章 第二节 简支梁桥的构造
10
连接构造
图2.14 装配式钢筋 混凝土T型简 支梁桥概貌
翼板 (行车道板)
中横隔板
梁肋
路面层 混凝土保护层 防水层 三角垫层
5.1简支板桥和简支梁桥的构造.ppt-PPT精选文档
（二）装配式板桥
按截面形式分为：实心板和空心板。
装配式板桥梁高与跨径比值
截面型式 结构类型 实 钢筋混凝土 空 心 心 <8 8 13 0.16 0.36 0.4 0.8 l（m） h（m）
实
预应力混凝土 空
心
心 8 16 0.4 0.7
截面形式
实心板 空心板——单孔、双孔
下马蹄——占截面总面积的1020％
（1）马蹄总宽度约为肋宽的24倍，并注意马蹄部 分（特别是斜坡区），管道保护层不宜小于60mm。
（2）下翼缘高度加1/2斜坡区，高度约为梁高的 （0.150.20）倍，斜坡宜陡于45。 梁端，梁宽与下马蹄同宽
3、钢筋构造 主梁受力钢筋为预应力筋 箍筋 锚下局部加强钢筋 翼板横向钢筋 架立钢筋 分布钢筋 一般不设斜筋——剪余剪力图
T形、I形、槽形、箱形
适用于中小跨径桥梁。T形桥梁最为普遍使用。
二、 装配式钢筋混凝土简支T梁桥
1、尺寸构造 （1）主梁
常用跨径——10、13、16和20，其梁高相应的为0.9、 1.1、1.3、1.5 。高跨比：1/16-1/11 。 梁肋宽度：15-18cm。翼板宽度比主梁中距小2cm。 翼缘厚度：由强度要求和最小构造要求确定。一般翼 缘与梁肋衔接处的厚度不小于主梁厚度的1/2。
横向连接
企口铰——圆形、棱形、漏斗形 钢板连接
装配式钢筋混凝土矩形实心板桥—配筋示意
装配式钢筋混凝土空心板桥—截面形式
装配式板的断面尺寸-详图
装配式钢筋混凝土空心板桥—配筋示意
装配式预应力混凝土空心板桥—外观效果图
装配式预应力混凝土空心板桥—配筋效透视
5.1简支板桥和简支梁桥的构造资料讲解
装配式预应力混凝土空心板桥—配筋纵向效果图 -1
装配式预应力混凝土空心板桥—配筋纵向效果 图-2
装配式板的横向联结
施工方法
先张法——长线预制 后张法——扁锚
配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
第五章 桥梁构造与识图
5.1 简支板桥与简支梁桥的构造
一、简支板桥
采用整体式或装配式，前者跨径４~８米，装配 式预应力混凝土板桥跨径可达20米。
（一）整体式板桥
适用范围——常用在4~8米跨径、不规则 桥梁
截面形式——实心板、矮肋板、空心板 施工方法——整体现浇
双向受力配筋
整体式简支板桥
4、横向连接
钢板连接 现浇接缝
企口铰 扣环式接头
横向分段块件的预应力连接
• 预留纵、横向预应力孔道 • 剪力键槽
T
装 配 式
型
梁
架立筋
桥
短斜筋
纵向防 裂钢筋
钢筋骨架 箍筋
二、简支梁桥
一、构造类型 截面形式
T形、I形、槽形、箱形
适用于中小跨径桥梁。T形桥梁最为普遍使用。
二、 装配式钢筋混凝土简支T梁桥
1、尺寸构造 （1）主梁
常用跨径——10、13、16和20，其梁高相应的为0.9、 1.1、1.3、1.5 。高跨比：1/16-1/11 。 梁肋宽度：15-18cm。翼板宽度比主梁中距小2cm。 翼缘厚度：由强度要求和最小构造要求确定。一般翼 缘与梁肋衔接处的厚度不小于主梁厚度的1/2。
下马蹄——占截面总面积的1020％
（1）马蹄总宽度约为肋宽的24倍，并注意马蹄部
分（特别是斜坡区），管道保护层不宜小于60mm。
简支板桥和简支梁桥的构造
• 梁距通常在1.5~2.2米之间 • 大跨度尽量增大梁距
2、主要尺寸 • 主梁——高1/151/25L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不
（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
• 截面形式——实心板、矮肋板、空心板 • 施工方法——整体现浇
双向受力配筋
整体式简支板桥
（二）装配式板桥
• 适用范围
装配式板桥梁高与跨径比值
结构类型 钢筋混凝土 预应力混凝土
截面型式
实心 空心 实心 空心
l（m） <8
6 13
装配式板的构造及配筋图
装配式板的配筋图-纵面
装配式板的配筋图-剖面
装配式板的配筋图-底、边板，端部
装配式预应力混凝土空心板桥—外观效果图
装配式预应力混凝土空心板桥—配筋效透视
装配式预应力混凝土空心板桥—配筋纵向效果 图-1
装配式预应力混凝土空心板桥—配筋纵向效果 图-2
• 施工方法
8 20
h（m） 0.16 0.36
0.4 0.8
0.4 0.85
• 截面形式
实心板 空心板——单孔、双孔
• 横向连接
企口铰——圆形、棱形、漏斗形 钢板连接
装配式钢筋混凝土空心板桥—截面形式
装配式板的断面尺寸-详图
装配式板的横向联结
装配式钢筋混凝土矩形实心板桥—配筋示意
装配式钢筋混凝土空心板桥—配筋示意
二、 装配式钢筋混凝土简支T梁桥
2、主要尺寸 • 主梁——高1/151/25L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不
（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
• 截面形式——实心板、矮肋板、空心板 • 施工方法——整体现浇
双向受力配筋
整体式简支板桥
（二）装配式板桥
• 适用范围
装配式板桥梁高与跨径比值
结构类型 钢筋混凝土 预应力混凝土
截面型式
实心 空心 实心 空心
l（m） <8
6 13
装配式板的构造及配筋图
装配式板的配筋图-纵面
装配式板的配筋图-剖面
装配式板的配筋图-底、边板，端部
装配式预应力混凝土空心板桥—外观效果图
装配式预应力混凝土空心板桥—配筋效透视
装配式预应力混凝土空心板桥—配筋纵向效果 图-1
装配式预应力混凝土空心板桥—配筋纵向效果 图-2
• 施工方法
8 20
h（m） 0.16 0.36
0.4 0.8
0.4 0.85
• 截面形式
实心板 空心板——单孔、双孔
• 横向连接
企口铰——圆形、棱形、漏斗形 钢板连接
装配式钢筋混凝土空心板桥—截面形式
装配式板的断面尺寸-详图
装配式板的横向联结
装配式钢筋混凝土矩形实心板桥—配筋示意
装配式钢筋混凝土空心板桥—配筋示意
二、 装配式钢筋混凝土简支T梁桥
3.1 混凝土简支梁(板)桥结构与构造
0M d20 .58 k4N m
（2）计算受压区高度
h0353 0 531m5m
20 .58 41601.8 310x 0 30 1 x 5 2
x 5 m 2 b h m 0 0 . 5 3 6 1 1 . 4 m 7 5 6 m
（3）求所需钢筋面积As
A sfc fsd bdx 1.8 32 18 00 0 5 0 225m 62m 3
29
单片主梁
各主梁联成整体
30
主梁的横向连接（一）
【焊接钢板接头】
盖接钢板 2 160× 60× 12
盖接钢板
预埋 钢板
主梁
灌注泥砂浆
横隔梁
工地焊接
盖接钢板 Ⅱ
Ⅰ
盖接钢板 160*60*12
截 面 Ⅰ -Ⅰ
截 面 Ⅱ -Ⅱ
31
主梁的横向连接（二）
【扣环接头】
32
主梁的横向连接（三）
【企口铰连接】
10
46 38
40 135
313.5
30 486
25 75 (b)
700/2
486 2916/2
486
700/2 158
75 25
10 16 10
3020 60 2030
175
19 10
36
160
160
支点截面
36
160
160
跨中截面
19
8 15 160 10
57
公路预应力混凝土箱形梁桥
58
33
T梁吊装
34
钢筋种类和布置
受力钢筋——主钢筋、弯起钢筋、斜钢筋、箍筋 构造钢筋——架立钢筋、纵向分布钢筋
35
主钢筋
（2）计算受压区高度
h0353 0 531m5m
20 .58 41601.8 310x 0 30 1 x 5 2
x 5 m 2 b h m 0 0 . 5 3 6 1 1 . 4 m 7 5 6 m
（3）求所需钢筋面积As
A sfc fsd bdx 1.8 32 18 00 0 5 0 225m 62m 3
29
单片主梁
各主梁联成整体
30
主梁的横向连接（一）
【焊接钢板接头】
盖接钢板 2 160× 60× 12
盖接钢板
预埋 钢板
主梁
灌注泥砂浆
横隔梁
工地焊接
盖接钢板 Ⅱ
Ⅰ
盖接钢板 160*60*12
截 面 Ⅰ -Ⅰ
截 面 Ⅱ -Ⅱ
31
主梁的横向连接（二）
【扣环接头】
32
主梁的横向连接（三）
【企口铰连接】
10
46 38
40 135
313.5
30 486
25 75 (b)
700/2
486 2916/2
486
700/2 158
75 25
10 16 10
3020 60 2030
175
19 10
36
160
160
支点截面
36
160
160
跨中截面
19
8 15 160 10
57
公路预应力混凝土箱形梁桥
58
33
T梁吊装
34
钢筋种类和布置
受力钢筋——主钢筋、弯起钢筋、斜钢筋、箍筋 构造钢筋——架立钢筋、纵向分布钢筋
35
主钢筋
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

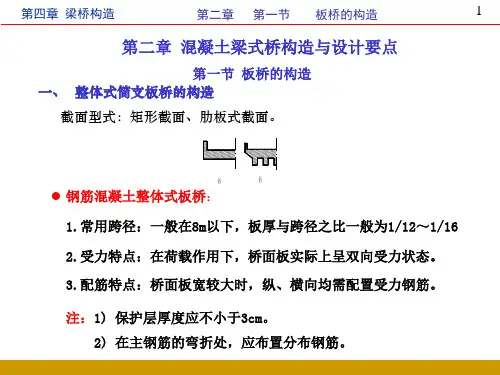

（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
• 截面形式——实心板、矮肋板、空心板 • 施工方法——整体现浇
双向受力配筋
整体式简支板桥
（二）装配式板桥
• 适用范围
装配式板桥梁高与跨径比值
结构类型 钢筋混凝土 预应力混凝土
截面型式
实心 空心 实心 空心
l（m） <8
6 13
二、 装配式钢筋混凝土简支T梁桥
1、构造布置 • 常用跨径——8.020m • 主梁布置
• 梁距通常在1.5~2.2米之间
• 横梁布置
• 端横梁 • 中横梁布置在跨中及4分点
2、主要尺寸 • 主梁——高1/111/16L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 钢板连接 • 现浇接缝
• 企口铰 • 扣环式接头
横向分段块件的预应力连接
• 预留纵、横向预应力孔道 • 剪力键槽
T
装
配
架立筋
式
短斜筋
型
梁ቤተ መጻሕፍቲ ባይዱ
桥
钢筋骨架
纵向防 裂钢筋
箍筋
8 20
h（m） 0.16 0.36
0.4 0.8
0.4 0.85
• 截面形式
实心板 空心板——单孔、双孔
• 横向连接
企口铰——圆形、棱形、漏斗形 钢板连接
装配式钢筋混凝土空心板桥—截面形式
装配式板的断面尺寸-详图
装配式板的横向联结
装配式钢筋混凝土矩形实心板桥—配筋示意
装配式钢筋混凝土空心板桥—配筋示意
宜小于60mm。
• （2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。
• 梁端，梁宽与下马蹄同宽
3、钢筋构造 • 主梁受力钢筋为预应力筋 • 箍筋 • 锚下局部加强钢筋 • 翼板横向钢筋 • 架立钢筋 • 分布钢筋 • 一般不设斜筋——剪余剪力图
4、横向连接
3、钢筋构造 • 主钢筋 • 斜筋 • 箍筋 • 翼板横向钢筋 • 横梁钢筋 • 架立钢筋 • 分布钢筋 • 支座下局部加强钢筋
4、横向连接 • 钢板连接 • 现浇接缝
• 企口铰 • 扣环式接头
横隔板接头构造
三、 装配式预应力混凝土简支T梁桥
1、构造布置 • 常用跨径——2050m • 主梁布置
• 梁距通常在1.5~2.2米之间 • 大跨度尽量增大梁距
2、主要尺寸 • 主梁——高1/151/25L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不
第五章 桥梁构造与识图
5.1 简支板桥与简支梁桥的构造
板桥
• 建筑高度小；简单、制作、施工方便可工 厂生产；装配式构件重量小；但跨径受到 限制，一般钢筋混凝土不超过15米，预应 力混凝土连续板桥不超过35米；
• 按静力计算模式：简支板桥，悬臂板桥， 连续板桥；
一、简支板桥
• 采用整体式或装配式，前者跨径４~~８米， 装配式预应力混凝土板桥跨径可达 １６米
装配式板的构造及配筋图
装配式板的配筋图-纵面
装配式板的配筋图-剖面
装配式板的配筋图-底、边板，端部
装配式预应力混凝土空心板桥—外观效果图
装配式预应力混凝土空心板桥—配筋效透视
装配式预应力混凝土空心板桥—配筋纵向效果 图-1
装配式预应力混凝土空心板桥—配筋纵向效果 图-2
• 施工方法
先张法——长线预制 后张法——扁锚
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
二、简支梁桥
一、构造类型 • 截面形式
• T形、I形、槽形、箱形
• 块件划分
• 纵向竖缝 • 纵向水平缝 • 横向竖缝 • 纵横向同时分缝
