第四章 力克(Lectra)服装CAD系统

国内外服装cad系统的现状和发展趋势一应用现状随着生活的改善，人们对服装的要求也越来越高。

从时装化-个性化-高品位发展，服装生产也向高质量-多样化-小批量发展。

而服装cad无可比拟的优越性给国内外服装企业带来一场新变革，极大地提高了生产效率和市场竞争力。

（一）服装cad系统应用的品牌现状国内主要的系统有广州银寰科技的woodman系统，北京日升天辰的nac系统，航天的arisa 等系统。

国外主要的有德国艾斯特系统assyst，日本东丽系统acs。

法国力克系统lectra。

国内服装cad系统软件适应性和亲和力较好，一般应用于机智灵活，生产周期短的中小型服装企业，市场占有率日益提高。

国外的可靠性和稳定性较高，一般适应与发展势头好，经济实力较雄厚的大型服装企业。

为使用外贸需要，国内软件注意了系统兼容性。

北京的金合极思独幢cad可以无缝连接国外全自动智能排料系统。

经过几十年的努力，国内品牌不断按照国内外市场要求完善和创新怕，不断提升企业的综合能力，在做好国内市场的同时，也采用了设立海外销售的代理机构，扩展欧美销售渠道等方式。

在软件技术开发，国产软件也有了长足发展，北京时尚依科技发展有限公司开发的中国航天arisa服装cad系统，系统功能设置的全明星达到世界一流水平。

近几年，国产软件在制版，放码等方面的技术发展成熟，与国外cad系统水平相当。

（二）服装cad系统功能应用情况目前，服装cad系统功能主要有应用在款式设计，纸样结构设计，放码，排料，三维试衣等等。

1服装款式设计服装Cad款式效果设计辅助设计师更方便准确得表达出想要达到的艺术效果。

提供各种作图工具，可根据需要与创意，修改变形。

可调用库存的团，服装部件，服饰配件进行自由组合修改。

技术处理包括消隐处理，浓淡处理，纹理处理，颜色处理等。

2服装纸样结构设计分为两类，一类是国内软件为代表的服装纸样参数化设计软件系统，可以由设计师任意确定纸样的规格，计算机按照给定的设计规则进行快速自动仿真设计;另一类是国外软件为代表的设计师借助系统所提供的若干图像设计功能，设计工具，将手工操作的方法移植到计算机的屏幕上。

GERBER与Lectra的服装CAD制板系统的对比分析作者：周诚来源：《轻纺工业与技术》 2012年第3期周诚（东华大学，上海２０００５１）【摘要】计算机技术的发展与应用促进了服装ＣＡＤ的发展，并受到大部分企业的欢迎，更促进了服装业的发展。

ＧＥＲＢＥＲ与Ｌｅｃｔｒａ分别是来自法国和美国的ＣＡＤ系统，在服装业都有着广泛的应用。

在此将就ＧＥＲＢＥＲ与Ｌｅｃｔｒａ的服装ＣＡＤ制板系统展开分析，解析他们的特点与模式，并进行对比，拟为其他的服装ＣＡＤ系统的开发提供见解和为企业选择提供参考。

【关键词】ＧＥＲＢＥＲ；Ｌｅｃｔｒａ；服装ＣＡＤ；对比分析中图分类号： TS941.26文献标识码： B文章编号： 2095-0101（2012）03-0133-03０引言ＣＡＤ（ＣｏｍｐｕｔｅｒＡｉｄｅｄＤｅｓｉｇｎ）是“计算机辅助设计”一词的英文缩写，它是应用计算机实现产品设计和工程设计的一门计算机高新技术。

ＣＡＤ技术的使用促进很多工业的飞速发展。

服装ＣＡＤ是将ＣＡＤ技术与服装技术融合而产生的一门新技术。

服装ＣＡＤ技术，即计算机辅助服装设计技术，是利用计算机的软、硬件技术对服装新产品、服装工艺过程，按照服装设计的基本要求，进行输入、设计及输出的一项专门技术，是传统的服装方式与现代计算机结合的有效方式，是产品从设计到制造全过程的信息集成和信息流自动化［１］。

服装设计主要包括款式设计、结构设计和工艺设计这三部分，而服装ＣＡＤ系统的研发也是从这三个方面着手，产生了这三个方面的相关辅助系统。

Ｌｅｃｔｒａ与ＧＥＲＢＥＲ虽然是两个独立的服装ＣＡＤ系统研发公司，使用过这两个公司的软件后，就能体会到万变不离其中。

１ＧＥＲＢＥＲ与Ｌｅｔｒａ的服装ＣＡＤ系统的发展历程１．１ＧＥＲＢＥＲ服装ＣＡＤ系统的发展历程ＧＥＲＢＥＲ是服装ＣＡＤ之父，１９７２年，美国研制出首套服装ＣＡＤ系统——ＭＡＲＣＯＮ，美国Ｇｅｒｂｅｒ公司率先把服装ＣＡＤ系统推向市场，受到服装企业的欢迎。

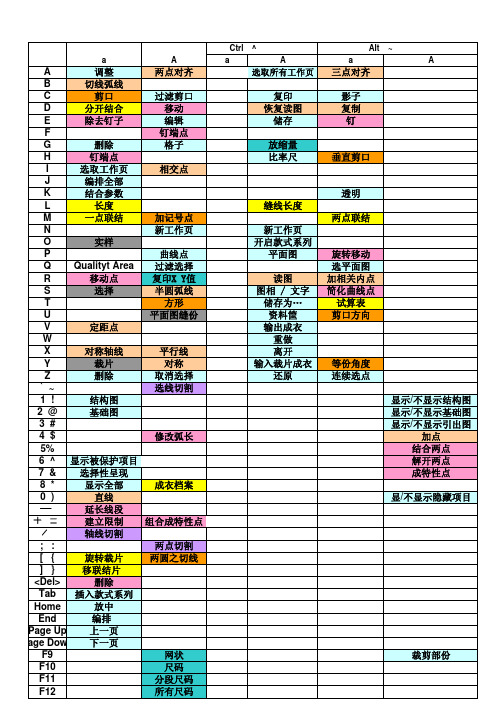

力克系统服装CAD《上机指南四》练习目的1）掌握剪口的操作2）掌握缝份的操作3）掌握衣片方向功能4）轴线功能（特别文字轴线汉字输入）5）掌握衍生裁片、裁片切割的操作6）掌握衣片的两点对称7）掌握衣片褶子功能.剪口的操作（俗称刀眼）1）剪口形状的选择单击“剪口”右上角“ ”可显示四种不同的剪口形状2）剪口：选择“ F2”“剪口” 然后移动鼠标确定在线条上剪口的位置，或用定距点已确定的位置，单击后形成“丨”状称剪口。

3）剪口方向：选择“ F2” “剪口方向”可以随意改变剪口的方向。

4）等分角度：等分剪口的角度如要在衣片内部等分一个角度，首先在角度处加一个剪口。

选择“ F2”“等分角度”，再单击该剪口，剪口所处的位置角度就是两线之夹角等分。

5）加记号点：在衣片内部加记号点反映某种工艺要求。

（例：纽扣位，袋位线）首先在衣片内部确定相应的点。

单击“加记号点”右上角“”可选择五种不同的记号点形状。

垂車务综1 水平茶皱 jy 匠疋圈眾宾型选择“ F2” “加记号点”，单击内部相应的点，该点呈某种形状的记号点。

.方向功能把工作页中的衣片根据需要进行翻转，选择“ F2”： X 轴翻转丫轴翻转 30 度-30度 45 度-45度 90 度-90度 180 度 两点旋转三.缝份的操作：----- 对衣片加缝份值（衣片是读图版输入的）1） 局部线条加缝份值：选择“ F4” “平面图缝份”。

用鼠标选择需放缝份的线条并移动，呈相应的平行线，在左上角框内输 入缝份值。

相同缝份值的线条可按Shift +鼠标右键加选，该线条呈绿色。

再选择“ F4” “交换缝份”，单击放缝份的线条，立即显示缝份值。

2） 全部线条加相同值的缝份按住鼠标右健在衣片上拉一矩形框，衣片包含在矩形框内，线条呈绿色。

用鼠标移动放缝份的任一线条，全部线条呈相应的平行线，在左 上角框内“开始”、“结束”处输入缝份值。

再选择“ F4” “交换缝份”，用鼠标单击放缝份的线条，衣片四边立即显示相同的缝份值。

中文操作手册册Diamino__中文操作手力克Diamino本操作手册内容仅限於个人测试学习之用，不得用於商业用途，并且请在下载后24小时内删除。

软体版权归原作者及原软体公司所有，如果你喜欢，请购买正版!衣讯中国---汇聚四海人脉，传播行业资讯，促进业内交流，拉动行业发展，开创事业新篇!衣讯论坛：共享密码：交流群：36484536力克系統Diamino 中文用戶手冊衣讯交流群：36484536；论坛论坛：：12345678910 1112 13141)【軟件版本】2)【力克支援網站】3)【檔案欄】4)【編輯欄】5)【顯示欄】6)【工具欄】7)【條紋工具欄】顯示內部線條顯示格仔或條子線顯示整幅對折布顯示紙樣說明顯示同類代號顯示紙樣內部線條顯示紙樣尺碼顯示布紋線顯示樣片之間的空隙頂部圖表的裁片填色排料區內的裁片填色顯示或修改現用排料圖所有資料及不同參數設定特別鍵盤鍵之組合*此功能要配合《力克系統小型鍵盤》使用才可*重新設定頂部圖表的排列情況增加或刪除一組或多組尺碼紙樣以尺碼及款式用作同類排嘜將兩張不同的嘜架合併一起用作預設工作環境及配置一次性以速度為主的自動排嘜以使用率為主的多種類型自動排嘜可直接按功能圖像來執行此功能擠壓排版按下便會在視窗底部出現輔助說明欄，提供了現用功能之有關資料。

7)【條紋工具欄】8)【輔助說明】顯示紙樣內共有多少條紋數目設定裁片間的聯系定位方式設定條紋起點位置修改條紋數目設定電腦裁剪時的光原點設定電腦裁剪時的對應點顯示布紋定位方式設定布紋會否放在格子中央尺碼裁片數目對稱裁片數目切割裁片9)【頂部圖表】以列表形式呈現以排料圖形式呈現以自動預排形式呈現於頂部圖表內，在最左邊是顯示裁片尺碼，而在裁片圖形底部貼分別顯示單片及一對的數目。

18:2023:202222222222222222222222224@4444422要配合LogiCut 功能才可使用有 號表示已選擇10)【數字顯示區】顯示現用頁數﹝左邊數字﹞及總頁數﹝右邊數字﹞顯示現用組別編號﹝左邊數字﹞及組別總數﹝右邊數字﹞用作顯示正在處理之工作資料及不同參數：排料圖工作模式、不同參數值、裁片及排料圖名稱、排料區比例…….。

力克系统服装CAD《上机指南七》四．排料1．掌握排料文件的建立（输入相应的数据）2．掌握排料的方法（各类功能健的操作）➢“排料图概要”栏的操作1)在Windows窗口中双击“Diamino”图标，系统进入排料功能。

2)屏幕显示Diamino窗口。

3)选择主菜单“档案”⇨“新档”选项。

4)在左面“排料图概要”栏中输入相应的主要信息。

✧排料：名称✧宽度：宽度、布边值✧布料：名称可以选择素面布、对格对条可以选择单层布、对折布、双层布、筒状（针织使用）✧需要使用率0.00✧整体空隙0.00✧布边0.00✧移动允许量0.00✧微量旋转0.00➢“排料图内容”栏的操作1)首先确定排料系统文件的路径，双击“排料图内容”窗口路径按钮。

2)屏幕显示“存取路径”窗口。

3)双击第一个路径框，确定文件的路径例：服设050XXXX然后分别单击两个蓝色和两个红色的路径复制到“写入”、“同类排料”，（三个框路径都一致）⇨“好”，返回“排料图内容”窗口。

4）在“排料图内容”栏输入相应的数据。

成衣名称尺码方向组别数量1235)文件名XXXX .VET。

（成衣文件名不要人为输入）款式名称可省略。

◆尺码：用户输入成衣的尺码◆方向：1或0◆组别：1、数量：16)单击“排料图内容”窗口储存按钮。

7)。

8)最后单击“排料图内容”窗口关闭按钮，返回Diamino窗口。

9)表示排料文件XXXX.PAL已建立，进入排料。

➢排料1)选择主菜单“档案”⇨“开启…”选项。

2)在出现的“开启”窗口中确定排料文件，选择“好”。

3)排料视窗如下：➢排料功能介绍（常用功能）●单击衣片图区中数字，衣片自动移到排料区●按7 健，衣片自动返回到衣片图区Home●按键盘四个方向健←衣片向左靠齐→衣片向右靠齐●↑衣片向上靠齐↑衣片向下靠齐●按 5 健，衣片360o旋转●按“X”健，衣片X方向翻转，按“Y”健，衣片Y方向翻转排料图比率调整●先选择再按“9”健，比率减小。

力克、富怡服装CAD的功能技术对比分析作者：王洁来源：《轻纺工业与技术》 2012年第3期王洁（东华大学服装与艺术设计学院，上海２００0５１）【摘要】服装ＣＡＤ发展至今已经有４０多年的历史，众多版本的服装ＣＡＤ系统充斥国际市场。

通过对力克、富怡服装ＣＡＤ的制板、放码、排料等功能进行对比分析，以便用户根据企业的需要灵活地选择合适的系统。

【关键词】服装；ＣＡＤ；功能对比中图分类号： TS941.26文献标识码： B文章编号： 2095-0101（2012）03-0131-02０引言ＣＡＤ（ＣｏｍｐｕｔｅｒＡｉｄｅｄＤｅｓｉｇｎ）是“计算机辅助设计”一词的英文缩写，它是应用计算机实现产品设计和工程设计的一门计算机高新技术。

ＣＡＤ技术的应用和推广对于加速传统产业的技术改造乃至产品的结构改革具有重要的经济意义和战略意义。

１服装ＣＡＤ的发展随着计算机和网络技术的发展成熟，服装业从大批量向小批量、多品种方向的转型发展，服装ＣＡＤ应运而生。

国际上最早出现的服装ＣＡＤ系统是美国于１９７２年研制的ＭＡＲＣＯＮ系统。

接着，美国Ｇｅｒｂｅｒ公司研制出一系列服装ＣＡＤ产品，并将其推向国际市场，成为服装ＣＡＤ系统的先驱。

后来，法国Ｌｅｃｔｒａ公司，西班牙Ｉｎｖｅｓｔｒｏｎｉｃａ公司，加拿大ＰＡＤ系统等等系统也相继问世。

国内虽起步较晚，但至今也已开发出不少服装ＣＡＤ系统，如深圳的富怡，杭州的爱科，上海的德卡等等，其功能日益成熟。

随着计算机科学和信息技术的日新月异，多媒体、计算机网络、高速信息公路、神经网络、虚拟现实等新的技术的应用，服装ＣＡＤ正在向智能化、集成化和人性化方向发展［１］。

２力克Ｌｅｃｔｒａ服装ＣＡＤ系统与富怡ＲｉｃｈＰｅａｃｅ服装ＣＡＤ系统法国力克公司成立于１９７３年，至今世界８０多个国家、一万多家用户都在使用力克产品。

软件有简体中文等二十多种语言版本。

力克系统软件功能划分较详细，在成衣设计中具有自动配色方案、立体贴图辅助和成衣组合方案等详细的功能。

力克系统服装CAD《上机指南五》练习目的1)建立数字码文件，建立文字码文件。

2)掌握推裆（放码）功能。

3)读图。

一·进入“SIZE”文件夹建立数字码文件或文字码文件。

目的：数字码、文字码是提供衣片进行推裆（缩放）规格的依据，它是以文件方式保存。

文件是用“记事本”来建立存放在SIZE文件夹里1)数字码文件的基本内容及格式：例：numeric(数字码标记，注意: numeric一定要小写)44 2 （44表示最小号，2表示跳码）*46 （46表示中间号，“*”表示基准版）52（52 表示最大号）注：数字码中48，50两码可省略。

numeric60 4*68762)文字码文件的基本内容及格式：例：alpha (文字码标记，注意: alpha一定要小写)S （S表示最小号）*M （表示中间号，“*”表示基准版）L (L表示大号）XL (XL表示特大号）二．编辑数字码文件或文字码文件。

1)在桌面上双击“我的电脑”图标。

屏幕显示“我的电脑”窗口。

2)在“我的电脑”窗口中，双击“本地磁盘D”。

3)在“本地磁盘D”窗口中，双击“SIZE”文件夹，打开后可以看到“记事本”图标4)双击“记事本”图标，在“记事本”窗口中按格式输入数字码文本或文字码文本。

保存文件：“文件”⇨“另存为”⇨输入文件名。

注：文件名取的直观一点。

5)再选择“退出”（退出“记事本”窗口）表示数字码文件或文字码文件已建立，以备推裆时用。

三。

推裆（放码）读出尺码表◆首先读出你的衣片，选择“F7”⇨“读出尺码表”◆单击工作页中的任一衣片即显示SIZE文件夹的窗口（或找到SIZE文件夹）然后用鼠标在SIZE窗口中选择你需要的尺码文件，并加以确认。

◆按键盘上Ctrl+U键，衣片旁显示尺码表。

（再按Ctrl+U键，尺码表消失）放缩点说明◆衣片上的每一端点都是原点◆ddx表示X方向两个尺码的相对距离◆ddy表示Y方向两个尺码的相对距离◆放缩方向的四个象限X，Y表示法+Y +Y-X +X-X +X- Y -Y放缩：◆选择“F6”⇨“放缩量”。
