人行天桥计算书一、计算跨径8米,设计荷载:人群荷载3KN/(m2); 附加荷载(桥面系荷载)折合10cm厚混凝土计即2.5KN/(m2)。
计算如下:人群荷载:0.5*3*8*8/8=12(KN.m)附加荷载:0.5*25*0.1*8*8/8=10(KN.m)I18工字钢:24.1*9.8*8*8/8=1889(N.m)以上合计:12+10+1.9=23.9(KN.m)δ=23.9*1000/185=129Mpa<145MPa (满足要求)验算:桥梁博士系统文本结果输出输出单元号:4-5输出节点号:4-5********************************************************************************正常使用阶段内力位移输出********************************************************************************承载能力极限状态荷载组合I内力结果:单元号 = 4, 左节点号 = 4内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 2.393e-001 2.393e-001 3.343e+000 2.393e-001 3.343e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.507e+001 1.795e+000 2.507e+001 1.795e+000 单元号 = 4, 右节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 -1.910e-014 -1.910e-014 -1.910e-014 -2.101e-014 -2.757e-013 -1.910e-014 弯矩 1.914e+000 1.914e+000 1.914e+000 2.106e+000 2.675e+001 1.914e+000 单元号 = 5, 左节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 9.326e-015 9.326e-015 1.026e-014 9.326e-015 -2.444e-013 9.326e-015 弯矩 1.914e+000 1.914e+000 2.106e+000 1.914e+000 2.675e+001 1.914e+000 单元号 = 5, 右节点号 = 6内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 2.393e-001 2.393e-001 3.343e+000 2.393e-001 3.343e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.507e+001 1.795e+000 2.507e+001 1.795e+000 正常使用极限状态荷载组合I内力结果:单元号 = 4, 左节点号 = 4内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000剪力 2.393e-001 2.393e-001 2.989e+000 2.393e-001 2.989e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.242e+001 1.795e+000 2.242e+001 1.795e+000 单元号 = 4, 右节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 -1.910e-014 -1.910e-014 -1.910e-014 -1.910e-014 -2.465e-013 -1.910e-014 弯矩 1.914e+000 1.914e+000 1.914e+000 1.914e+000 2.391e+001 1.914e+000 单元号 = 5, 左节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 9.326e-015 9.326e-015 9.326e-015 9.326e-015 -2.180e-013 9.326e-015 弯矩 1.914e+000 1.914e+000 1.914e+000 1.914e+000 2.391e+001 1.914e+000 单元号 = 5, 右节点号 = 6内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 2.393e-001 2.393e-001 2.989e+000 2.393e-001 2.989e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.242e+001 1.795e+000 2.242e+001 1.795e+000 正常使用极限状态荷载组合I位移结果:节点号 = 4位移性质最大水平最小水平最大竖向最小竖向最大转角最小转角水平位移 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 竖向位移 -3.319e-003 -3.319e-003 -3.319e-003 -4.146e-002 -3.319e-003 -4.146e-002 转角位移 -5.265e-004 -5.265e-004 -5.265e-004 -6.578e-003 -5.265e-004 -6.578e-003 节点号 = 5位移性质最大水平最小水平最大竖向最小竖向最大转角最小转角水平位移 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000竖向位移 -3.585e-003 -3.585e-003 -3.585e-003 -4.478e-002 -3.585e-003 -3.585e-003 转角位移 -4.337e-018 -4.337e-018 -4.337e-018 -6.679e-017 -4.337e-018 -4.337e-018 正常使用阶段支承反力汇总:荷载组合I支承反力组合结果:节点号 = 1内力性质水平最大水平最小竖向最大竖向最小弯矩最大弯矩最小水平力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 竖向力 9.571e-001 9.571e-001 1.196e+001 9.571e-001 9.571e-001 9.571e-001 弯矩 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 节点号 = 9内力性质水平最大水平最小竖向最大竖向最小弯矩最大弯矩最小水平力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 竖向力 9.571e-001 9.571e-001 1.196e+001 9.571e-001 9.571e-001 9.571e-001弯矩 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000e+000 0.000e+000 0.000e+000。
人行天桥结构计算书林州市人行天桥结构计算书审定:审核:设计:2012年2月目录一.工程概况.................................................................................................................................................... - 1 -二.设计原则与标准 ........................................................................................................................................ - 1 -三.结构布置和构件截面................................................................................................................................. - 2 -3.1结构布置 (2)3.2杆件截面 (3)3.3支座和边界约束 (3)四.荷载与作用 ................................................................................................................................................ - 4 -五.材料............................................................................................................................................................ - 9 -六.构件包络应力 ............................................................................................................................................ - 9 -6.1整体应力分布 (9)6.2拱结构应力状态 (10)6.3桥面主梁、次梁应力状态 (12)6.4吊杆应力状态 (14)七.模态分析.................................................................................................................................................. - 15 -7.1特征周期 (15)7.2特征模态 (15)八.桥梁变形.................................................................................................................................................. - 17 -8.1竖向变形 (17)8.2水平变形 (18)九.桥梁整体稳定分析................................................................................................................................... - 19 -9.1屈曲特征值 (19)9.2屈曲模态 (19)十.节点计算 ...................................................................................................................................................... - 21 -10.1吊杆节点 (21)10.2主梁ZL与GHL2连接处支座验算 (24)10.3主梁ZL与桥台连接节点验算 (27)十一基础验算 .................................................................................................................................................... - 32 -11.1基础底面地基承载力验算 (33)11.2基础背面地基承载力验算 (38)11.3基础侧面地基承载力验算 (43)11.4抗剪栓钉验算 (44)11.5施工安装阶段柱脚底板验算 (45)一. 工程概况河南省林州市人行天桥项目。
某人行天桥上部结构计算书一、主梁计算主梁跨度布置为1.5+35+26.25+1..5m ,按二跨连续梁两边带悬臂计算。
模型计算主梁截面特性值A=0.2109m2,I=0.0641m4,h=1.2m,y下=0.653m。
E=2.1e5MPa。
1、计算荷载1)恒载恒载按均布荷载考虑。
主桥自重=178542/64.25/1000*10*1.1=30.57 kN/m(考虑10%的焊缝)雨棚=(33139.7+915*0.01*1000)/(114+64.25)/1000*10=2.37kN/m栏杆=8747/(114+64.25)/1000*10=0.49 kN/m铺装=27.5/1000*4.5*25+15/1000*1*25 =3.47 kN/m包装取1 kN/m梁端梯道反力每端按2×93.4kN集中力作用在距支点左右各0.6m处。
均布荷载q合计=37.9 kN/m2)活载人群:ql=5x6=30 kN/m(考虑花盆荷载)3)支点沉降单支点按沉降5mm计算,并按最不利情况组合。
4)温度力分别按顶板升温10℃和降温5℃线性温差考虑。
2、支点反力(单位:kN)3、控制截面内力4、截面计算1)主梁截面特性主梁受力截面只考虑顶底板和腹板(纵肋有现场拼接,计算截面特性时偏安全不考虑其作用)。
2)截面抗弯应力(中支点截面)σmax=M/Wx=9483.7/0.098114=96660kPa=96.7Mpa<[σw]=210 Mpa。
3)截面抗剪应力(中支点左截面)τmax=1.5Q/ht=1.5*1457.6/(1.16*0.032)=58901kPa=58.9MPa<[τ]=120 Mpa4)挠度(单位:mm)4)自振频率参照《公规》(JTGD60-2004)混凝土连续梁计算正弯矩区:f1=13.616/2/PI()/L^2*SQRT(E*I/q0/9.81/10)=13.616/2/PI()/35^2*SQRT(2.1*1e8*0.0 641/37.9*9.81) =3.3hz>[f]=3hz负弯矩区:f2=23.651/2/PI()/L^2*SQRT(E*I/q0/9.81/10)=23.651/2/PI()/35^2*SQRT(2.1*1e8*0.0 641/37.9*9.81) =5.7hz>[f]=3hz5)横梁计算由于三个支点处横梁结构相同,中支点Z1内力较大,故以中支点横梁控制。
人行天桥结构计算书(总46页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除林州市人行天桥结构计算书审定:审核:设计:2012年2月目录一.工程概况............................................................... 错误!未定义书签。
二.设计原则与标准......................................................... 错误!未定义书签。
三.结构布置和构件截面..................................................... 错误!未定义书签。
结构布置 ................................................................... 错误!未定义书签。
杆件截面 ................................................................... 错误!未定义书签。
支座和边界约束 ............................................................. 错误!未定义书签。
四.荷载与作用............................................................. 错误!未定义书签。
五.材料................................................................... 错误!未定义书签。
六.构件包络应力........................................................... 错误!未定义书签。
整体应力分布 ................................................................ 错误!未定义书签。
劳动路人行天桥计算书计算 :校核 :审核 :xxx设计院二零零八年十二月一、工程概况****天桥主梁为U型梁,梁高1.2m。
梯道为7.15m+9.05m两跨的简支梁,梯道梁高均为0.5m。
主桥桥面总宽3.5m,栏杆均宽0.15m,桥面净宽3.2米,梯道总宽为2.5m,净宽2.2m。
根据需要梯道中间设休息平台。
主桥采用钢管混凝土单柱墩,墩柱直径为0.8m,桩基础采用单根钻(冲)孔灌注桩,直径为1.2m,墩柱上设盖梁. 梯道桥墩钢管混凝土单柱墩,墩柱直径为0.6m,桩基础采用单根钻(冲)孔灌注桩,直径为0.8m,墩柱上设盖梁.桥下净空不小于5.0m。
设计荷载:按照《城市人行天桥与人行地道技术规范》CJJ 69-95 (中华人民共和国行业标准)中的规定。
二、设计规范《公路工程技术标准》(JTG B01-2003)《公路桥涵设计通用规范》 (JTG D60-2004)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)《公路桥涵钢结构及木结构设计规范》(JTJ 025-86)《城市人行天桥与人行地道技术规范》(CJJ69--95)《城市桥梁设计荷载标准》(CJJ77--98)《公路桥涵地基与基础设计规范》(JTJ 024-85)《公路工程抗震设计规范》(JTJ 004-89)三、主梁计算本桥采用有限元程序midas civil 7.41进行计算,全桥模型如下图:全桥共划分81个梁单元及4个支撑单元。
主梁的计算截面未考虑横隔板对纵向刚度的贡献,仅考虑纵向通长加劲肋对截面刚度的影响。
截面相关参数为:截面特性值As=1.25100e+005 mm^2Asy =6.71317e+004 mm^2Asz=2.27002e+004 mm^2Ixx=4.28457e+010 mm^4Iyy=3.12054e+010 mm^4Izz =9.20567e+010 mm^4Cyp=1750.0000 mmCym=1750.0000 mmCzp =440.7692 mmCzm =759.2308 mm1、桥梁自振频率计算本计算重点分析上部结构振动问题,忽略下部结构对上部的影响,主梁质量均布。

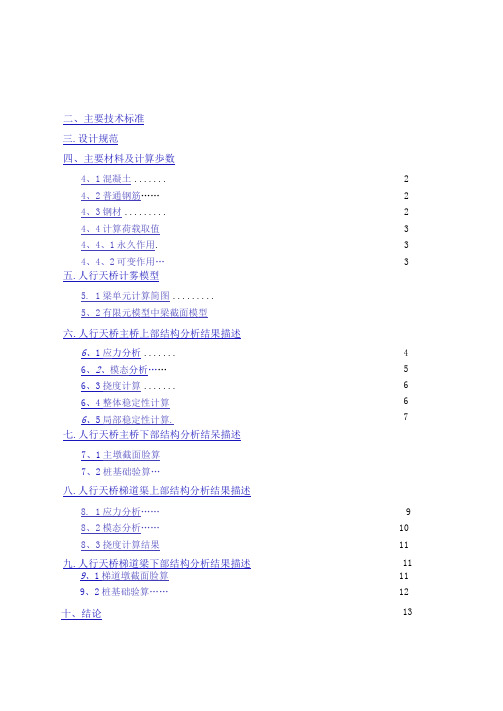

9、1梯道墩截面脸算9、2桩基础验算……十、结论二、主要技术标准 三.设计规范 四、主要材料及计算歩数 4、1混凝土 ....... 4、2普通钢筋…… 4、3钢材 ......... 4、4计算荷载取值 4、4、1永久作用. 4、4、2可变作用… 五.人行天桥计雾模型 2 2 2 3 3 35. 1梁单元计算简图 ......... 5、2有限元模型中梁截面模型 六.人行天桥主桥上部结构分析结果描述 6、1应力分析 ....... 6、2、模态分析……6、3挠度计算 ....... 6、4整体稳定性计算 6、5局部稳定性计算. 4 5 6 6 7七.人行天桥主桥下部结构分析结呆描述 7、1主墩截面脸算 7、2桩基础验算… 八.人行天桥梯道渠上部结构分析结果描述 8. 1应力分析…… 8、2模态分析…… 8、3挠度计算结果9 10 11 九.人行天桥梯道梁下部结构分析结果描述 1111 12 13工程概述XXX路人行过街系统位于XXXX附近,结构形式为钢箱梁人行天桥。
主桥得设计釆用直线Q345钢箱梁主梁,梁高1.5m,主梁跨径布置为1、15m+28.05m+1. 15m=30. 35nb桥面全宽3. 7叫其横向布置为0、1 (栏杆)+3、5m(净宽)+0、 1 (栏杆)=3、7nu梯道得设计釆用梯道梁与梯踏步组合而成,梯道梁釆用Q345钢板焊接,梁高0、 3nb宽1.0m,在梯道梁上设置预制C30钢筋於梯踏步,梯道全宽2、3nb其横向布置为 0、1(栏杆)+2. 1m(净宽)+0、1(栏杆)=2、3m。
下部结构主桥墩采用C4()钢筋於花瓶形桥墩,厚0、65m;基础釆用直径为1、5m 得C3()钢筋於桩基础。
梯道桥墩釆0、5x0、5m C4()钢筋於矩形桥墩,基础釆用直径为仁Om得C30钢筋於桩基础。
二J主要技术标准(1)设计荷载:人群荷栽:4、36 kN/m' 二期恒载(桥面铺装与栏杆总与):9、0 kN/m;结构整体升降温:±209。
工字钢人行天桥计算一、工程概略人行天桥桥梁宽度为 1.5m,桥梁长 12m,主梁采纳工字钢,桥面采纳 5mm厚钢板满铺。
二、计算模型自己行天桥构造依据简支构造计算,荷载依据静力荷载计算,人群荷载依据满人荷载。
三、根本参数桥梁宽度〔 m〕桥梁长度〔 m〕人群荷载重度〔 KN/m2)1.5122.5钢板厚度〔 m〕钢板单位重〔 kg/m3)重力加快度〔 N/kg〕0.0057.859.8四、人群及钢板荷载人群荷载=45KN钢板荷载= 6.92KN荷载共计 =人群荷载 +钢板荷载=51.92 KN五、工字钢构造形式工字钢片数3工字钢构造型号28a 对应的有关参数h(mm)b(mm)d(mm)t(mm)r(mm)r1(mm)2801228.513.710.5 5.3截面面积〔 cm2)理论质量〔 kg/m)Ix:Sx55.40443.49224.6Ix(cm4)Wx(cm3)ix(cm)Iy(cm4)Wy(cm3)iy(cm) 711050811.334556.6 2.5工字钢采纳材质为Q235x轴的塑性展开系数 Yx 1.05弹性模量抗弯设计值 f(N/mm2)抗弯设计值 fv(N/mm2)挠度控制值 L/250 〔mm)E〔GPa) 20512548200六、构造受力构造计算时,模拟每片梁所受荷载一致,梁上荷载为均布荷载部署。
每片工字钢受力=22.42KN工字钢均布荷载 q= 1.87KN/m工字钢最大弯矩 Mmax=33.63KN.m支点反力 R=11.21KN七、强度及刚度验算最大曲折正应力σ max=63.06N/mm2<f知足要求支点处剪应力τ=53.62N/mm2<fv知足要求最大挠度 fmax=35.48mm<L/250知足要求综上表格,输入3片25a工字钢计算,挠度不知足要求;输入3片25b工字钢计算,挠度计算47.41mm,介于上述荷载未算工字钢间横向连结件自重,实质挠度计算值会超出挠度控制值。
45KN 6.92KN 51.92KN 328a
22.42KN 1.87KN/m
人行天桥桥梁宽度为1.5m,桥梁长12m,主梁采用工字钢,桥面采用5mm厚钢板满铺。
本人行天桥结构按照简支结构计算,荷载按照静力荷载计算,人群荷载按照满人荷载。
工字钢均布荷载q=结构计算时,模拟每片梁所受荷载一致,梁上荷载为均布荷载布置。
每片工字钢受力=
荷载合计=人群荷载+钢板荷载=五、工字钢结构形式
工字钢片数
工字钢结构型号对应的相关参数
人群荷载=
钢板荷载=
工字钢人行天桥计算
一、工程概况
二、计算模型
33.63KN.m 11.21KN 63.06N/mm2<f 53.62N/mm2<fv 35.48mm <L/250综上表格,输入3片25a工字钢计算,挠度不满足要求;输入3片25b工字钢计算,挠度计算47.41mm,介于上述荷载未算工字钢间横向连接件自重,实际挠度计算值会超过挠度控制值。
建议采用3片28a工字钢布置,同时应加强工字钢间的横向连接。
支点处剪应力τ=
满足要求最大挠度fmax=满足要求
工字钢最大弯矩Mmax=
支点反力R=
七、强度及刚度验算
最大弯曲正应力σmax=
满足要求
为输入数据为结果
度计算值为会超过挠度控制值。
足要求足要求足要求。
坂澜大道市政工程主线天桥计算书(道路桩号K0+)计算:复核:审核:***********************2009年06月一、概述拟建的坂澜大道市政工程主线天桥(道路桩号K0+)主桥全长米。
自西向东跨径布置为:米(悬臂)+米+米(悬臂)。
主桥采用单箱单室薄壁闭合钢箱梁,梁高米。
二、主要设计规范1.《城市人行天桥与人行地道技术规范》CJJ69-95;2.《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004;3.《公路桥涵设计通用规范》JTG D60-2004;4.《公路桥涵地基与基础设计规范》JTG D63-2004;三、计算方法采用桥梁博士程序版本,采用平面杆系有限元,主梁离散为平面梁单元。
计算按桥梁施工流程划分计算阶段,对施工阶段及运营阶段均进行内力、应力、结构刚度的计算。
并根据桥梁的实际施工过程和施工方案划分施工阶段,进行荷载组合,求得结构在施工阶段和运营阶段时的应力、内力和位移,按规范中所规定的各项容许指标,验算主梁是否满足要求。
四、主要材料及设计参数混凝土、钢材等材料的弹性模量、设计抗压(拉)强度参数等基本参数均按规范取值。
1.混凝土现浇层容重、标号钢筋混凝土容重:26kN/m3混凝土标号:C402. 钢材3.人群荷载:4.恒载一期恒载:钢箱梁容重ρ=103 kgm3二期恒载:包括7cm桥面铺装、栏杆等共计为:15kN/m 5.温度梯度温度变化按升温20℃和降温20℃计算。
正温度梯度计算按照《公路桥涵设计通用规范》(JGJD60-2004)中4.3.10中规定取值,负温度梯度按照正温度梯度的50%计算。
图1 温度梯度计算简图其中T1=25℃,T2=6.7℃6. 风载:基本风压五、验算过程1、荷载组合按钢结构受弯构件进行设计,计算情况包括:标准值组合验算;整体、局部稳定计算。
2、计算方法概述根据荷载组合要求验算各项内容是否符合规范要求。
验算部分主要有:应力、整体稳定、局部稳定、挠度。
林州市人行天桥结构计算书审定:审核:设计:2012年2月目录一.工程概况.......................................................................... - 1 -二.设计原则与标准.................................................................... - 1 -三.结构布置和构件截面................................................................ - 2 -3.1结构布置 (2)3.2杆件截面 (3)3.3支座和边界约束 (3)四.荷载与作用........................................................................ - 4 -五.材料.............................................................................. - 9 -六.构件包络应力...................................................................... - 9 -6.1整体应力分布 (9)6.2拱结构应力状态 (9)6.3桥面主梁、次梁应力状态 (11)6.4吊杆应力状态 (13)七.模态分析......................................................................... - 14 -7.1特征周期 (14)7.2特征模态 (14)八.桥梁变形......................................................................... - 16 -8.1竖向变形 (16)8.2水平变形 (17)九.桥梁整体稳定分析................................................................. - 18 -9.1屈曲特征值 (18)9.2屈曲模态 (18)十.节点计算........................................................................... - 20 -10.1吊杆节点 (20)10.2主梁ZL与GHL2连接处支座验算 (23)10.3主梁ZL与桥台连接节点验算 (26)十一基础验算.......................................................................... - 32 -11.1基础底面地基承载力验算 (32)11.2基础背面地基承载力验算 (37)11.3基础侧面地基承载力验算 (42)11.4抗剪栓钉验算 (43)11.5施工安装阶段柱脚底板验算 (44)一. 工程概况河南省林州市人行天桥项目。
坂澜大道市政工程主线天桥
计算书
(道路桩号K0+331.223 )
计算:___________________
复核:___________________
审核:___________________
***********************
2009年06月
一、概述
拟建的坂澜大道市政工程主线天桥(道路桩号K0+331.223)主桥全长25.45 米。
自西向东跨径布置为:1.75米(悬臂)+23.3米+0.4米(悬臂)。
主桥采用单箱单室薄壁闭合钢箱梁,梁高1.00米。
二、主要设计规范
1•《城市人行天桥与人行地道技术规范》CJJ69-95 ;
2. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004;
3. 《公路桥涵设计通用规范》JTG D60-2004;
4. 《公路桥涵地基与基础设计规范》JTG D63-2004;
三、计算方法
采用桥梁博士程序3.1版本,采用平面杆系有限元,主梁离散为平面梁单
元。
计算按桥梁施工流程划分计算阶段,对施工阶段及运营阶段均进行内力、应力、结构刚度的计算。
并根据桥梁的实际施工过程和施工方案划分施工阶段,进行荷载组合,求得结构在施工阶段和运营阶段时的应力、内力和位移,按规范中所规定的各项容许指标,验算主梁是否满足要求。
四、主要材料及设计参数
混凝土、钢材等材料的弹性模量、设计抗压(拉)强度参数等基本参数均按规范取值。
1 •混凝土现浇层容重、标号
钢筋混凝土容重:26kN/m?
混凝土标号:C40
2. 钢材
3 •人群荷载:4.5kPa
4 •恒载
一期恒载:钢箱梁容重p = 7.85X103kg/m3
二期恒载:包括7cm桥面铺装、栏杆等共计为:15kN/m
5 •温度梯度
温度变化按升温20 C和降温20 C计算。
正温度梯度计算按照《公路桥涵设计通用规范》(JGJD60-2004)中4.3.10
中规定取值,负温度梯度按照正温度梯度的50%+算。
图1温度梯度计算简图
其中25°C, T2= 6.7 C
6. 风载:基本风压0.75kPa
五、验算过程
1、荷载组合
按钢结构受弯构件进行设计,计算情况包括:标准值组合验算;整体、局部稳定计算。
2、计算方法概述
根据荷载组合要求验算各项内容是否符合规范要求。
验算部分主要有:应力、
整体稳定、局部稳定、挠度。
3、计算模型
结构计算、施工模拟分析以设计图纸所示跨度、跨数、断面尺寸及支承形式为基础, 主梁中的各横隔板及加劲板采用集中荷载形式加在相应节点位置,其余有关计算参数和假定以现行国家有关设计规范规程为依据。
采用的计算软件是桥梁博士 3.0。
钢箱梁横断面及计算图式见下图所示。
图2标准断面图
相应的计算图式为:
图3计算图式
计算模型共分19个单元,支承支点为3、19号节点
4、支承反力
使用阶段结构重力结构支承反力
正常使用极限状态荷载组合III支承反力
5、应力验算
正常使用极限状态组合III (标准值效应组合)应力验算:
表1
6整体稳定验算
根据《钢结构设计规范》第421和第424条,h/b o= 1.0/2.2= 0.45V6,且l i/bO =
23.3/2.2=10.6v 95(235/f y)=65,故可不计算整体稳定性,根据规范的构造要求满足整体稳定性。
7、局部稳定验算____
根据《钢结构设计规范》第431和432条,h o/t w = 0.98/0.01= 98>80V235/fy =66,需按构造配置横向加劲肋。
h0/t w = 0.98/0.01 = 98<150V 235/fy,只需按构造布置适当纵向加劲肋。
纵横向加劲肋布置详见图纸。
8、挠度计算
根据《城市人行天桥与人行地道技术规范》对结构和构件的变形控制,天桥上部由人群荷载计算的最大竖向挠度容许值[vT] = 1/600。
根据计算人群荷载挠度为 1.66cm= 16.6mm V 23300/600= 38.8m m,故结构
挠度验算满足要求。
9、自振频率估算
根据《公路桥涵设计通用规范》(JTG D60-2004)条文说明第4.3.2条式4-3、
4-4计算简支箱梁竖向自振频率:
m e 二
其中l=23.3m,E = 2.06x105N/mm2= 2.06x1011N/m2,
4
Ic= 0.0253m,m c= 1730kg/m
代入计算可得f i=2i;i J = 5.°2>3,故箱梁自振频率满足规范要求由以上计算可以得出,该钢箱梁计算通过,满足规范要求。
