OSI网络结构的七层模型OSI（开放系统互连）网络结构是由国际标准化组织提出的一个理论模型，用于描述计算机网络中通信协议的层次结构。
它将网络通信分为七个不同的层次，每个层次具有不同的功能和责任。
以下是对每个层次的详细解释。
第一层：物理层（Physical Layer）物理层是OSI模型的最低层，负责传输原始的二进制数据，通过物理介质来传输比特流。
它定义了电气、机械和功能接口标准，包括电压等级、物理连接、物理拓扑和物理设备的规范。
第二层：数据链路层（Data Link Layer）数据链路层主要负责将物理层提供的比特流划分成数据帧，并在相邻节点之间进行可靠的传递。
它提供错误检测和纠正机制，确保数据的可靠传输。
此外，它还处理访问控制，协调多个设备访问共享媒体，并处理成帧、透明传输以及流量控制等任务。
第三层：网络层（Network Layer）网络层主要负责在不同网络之间提供转发和路由功能，使数据能够通过多个网络节点传输到目标地址。
它定义了一些协议，如IP（Internet协议），用于将数据分组分发到合适的路径，并实现包括拥塞控制、差错控制以及路由选择等功能。
第四层：传输层（Transport Layer）传输层主要负责为进程之间提供端到端的通信服务。
它通过端口号标识主机上运行的不同应用程序，并负责将数据流分成合适的大小块，并在不同主机之间的进程之间进行可靠传输。
第五层：会话层（Session Layer）会话层负责建立、管理和终止会话，使不同主机上的应用程序能够进行通信和交流。
它提供了对话控制，允许应用程序在两个节点之间建立会话，并提供同步点和重启功能以实现数据的可靠传输。
第六层：表示层（Presentation Layer）表示层主要负责处理数据在不同主机之间的转换和编码。
它负责数据的格式化、编码和解码，以便不同系统能够正确地解释和理解数据。
第七层：应用层（Application Layer）应用层是OSI模型的顶层，为最终用户提供了网络服务。
一、了解分层1、OSI参考模型2、为什么要分层？三点综合，网络分层像“快递”。
网络分两个系统，端系统和中间系统，端系统相当于快递里的卖家和买家，中间系统是帮着端系统去调解，快递发件的快递公司，发件的是网络平台。
分工合作，标准化，任何一个环节有问题，换任何一个环节即可。
3、分层的模型有哪些？分层就像盖楼，但是我们理解分层就是部署网络需要哪些步骤，OSI和TCP，它们的分层从下往上是1到7和1到4的顺序，必须先有一层才能有二层三层。
OSI和TCP，物理层和链路层，TCP把它合二为一了。
应用层、表示层和会话层，TCP把它合二为一，因为会话层本身也属于应用程序这一端。
我们常用的是TCP端。
二、中间系统第一步物理层1、物理层主要管传输的信号问题，是部署网线的。
2、网线里的数据“010101”这个在网络里称为数字信号。
网线里的数据“010101”被称为比特流。
3、物理层是不提供纠错的，物理层能对数据的传输速度做一定的控制。
物理层除了线以外也有相应的一些设备。
包括屏蔽双绞线和非屏蔽双绞线，集线器，转换器（也就是家里的“猫”），中继器（还原/放大信号）。
物理层的线包括网线，光纤，无线等。
第二步数据链路层1、数据链路层对应的是TCP的接口部分。
2、数据链路层针对接口上的网卡，网卡对应的网卡号就是MAC地址，数据链路层针对这个地址做文章。
MAC 地址也称为硬件地址。
3、MAC地址也叫以太网地址，代表网卡的唯一性，识别本台硬件的设备。
只有设备上有MAC地址才能证明这是个网络设备，所传的数据才被认可。
MAC地址所传递的是内网。
数据链路层设备交换机只有MAC地址，管理连接所有的硬件设备。
MAC地址第三步网络层1、涉及数据链路层做不了的内容，类似于我们可以在全球范围内找到对方，所以网络层增加了“IP”，起承上启下的作用。
2、网络层为网络设备提供逻辑地址，是个看不见摸不着的东西，IP地址对应的是因特网。
3、IP地址涉及最多的设备就是路由器。
OSI七层⽹络模型⼀、OSI七层⽹络模型简介1、OSI的前世今⽣OSI（Open System Interconnect），即开放式系统互联。
是OSI组织为了互联⽹各层之间协作⽽制定的标准模型。
再具体点来说是为了使互联⽹各个基础组件⼚商统⼀标准⽽制定的标准，这样就能实现互联了。
2、OSI七层模型的划分OSI划分为：物理层、数据链路层、⽹络层、传输层、会话层、表⽰层、应⽤层3、OSI的分层设计思想OSI严格遵守了“⾼内聚、低耦合”的互联⽹设计思想，在OSI七层模型中每层只关注本层的实现，向上只提供标准接⼝，它不需要其它层的实现，各司其职。
⼆、各司其职⼀张图先了解各层间的基本功能物理层OSI模型的第⼀层，最终数据的传输通道。
物理层顾名思义就是最靠近物理传输设备的⼀层。
物理媒介包括光纤，⽹线，等。
改成的主要作⽤是实现相邻计算机间的⽐特流传输，尽可能屏蔽掉具体传输介质和物理设备的差异。
尽量对上层也就是数据链路层屏蔽掉其不需要考虑的物理介质差异，对其提供统⼀的⽐特流传输调⽤⽅式。
物理层的主要功能：屏蔽物理媒介差异，为数据链路层提供统⼀的物理⽐特流传输能⼒。
数据单元：⽐特实例：光纤、⽹线、集线器、中继器、调制解调器等。
举个例⼦，早前的电话机，你在北京，你⼥朋友在上海，你俩打个电话就能通话了。
为什么？因为中间有根电话线。
物理层你就可以这么简单的理解和记忆。
数据链路该层主要负责建⽴和管理不同计算机节点间的数据链路，并提供差错检测、封装成帧、透明传输的能⼒。
数据链路层⼜分为两个层：媒体访问控制⼦层（MAC）和逻辑链路控制⼦层（LLC）媒体访问控制⼦层（MAC）MAC地址你⼀定不会陌⽣。
每台计算机都有⾃⼰的全⽹唯⼀的MAC地址，如下图你也可以看看⾃⼰的MAC地址。
MAC⼦层的主要任务是解决共享型⽹络中多⽤户对信道竞争的问题，完成⽹络介质的访问控制。
实现这个功能的是集线器。
⽤集线器组⽹，检查计算机与计算机之间有没有冲突，避免冲突的协议叫CSMA/CD协议。
OSI七层模式简单通俗理解OSI（Open Systems Interconnection）七层模型是国际标准化组织（ISO）定义的一种通信协议结构，用于描述和管理计算机网络中的通信过程。
它将计算机网络的通信功能分为七个层次，每个层次都负责特定的功能。
以下是对每个层次的简单通俗理解：1.物理层：2.数据链路层：数据链路层负责将数据块分割成“帧”，并添加错误校验等控制信息，以确保数据以有序、可靠的方式从一个网络节点传输到另一个网络节点。
类似于将字符串切割成小块并添加一些指示标记的行程。
3.网络层：网络层是整个网络的核心，负责路由选择和数据包交换。
它使用逻辑地址（IP地址）将数据包从源节点传输到目标节点，并使用路由协议来检测并选择最佳路径。
4.传输层：传输层负责提供端到端的通信服务。
它通过控制数据包的传输和错误恢复来确保可靠传输。
类似于发送方告诉接收方如何组装和验证数据。
这通过传输控制协议（TCP）和用户数据报协议（UDP）等协议来实现。
5.会话层：会话层负责建立、管理和终止会话（连接）的过程。
它提供了对通信进程之间的会话控制的抽象。
类似于在通信过程中建立和结束对话。
6.表示层：表示层负责对数据进行编码、解码和转换，以便在不同计算机上的应用程序之间进行交换。
它负责数据格式、加密/解密以及压缩/解压缩等操作。
类似于在两个国家之间交换邮件时需要将文字翻译成另一种语言并在邮件中添加对应的指示标记。
7.应用层：应用层是最高层，负责为用户提供应用程序和网络服务。
它提供了哪些应用可以使用网络来通信的接口。
它包括电子邮件、Web浏览器、文件传输协议（FTP）、域名系统（DNS）等应用程序。
总体来说，OSI七层模型提供了一种将通信过程分解为几个功能层次，并确保每个层次都有明确定义的职责的方式。
每个层次都可以独立设计和实现，有助于提高网络的可靠性、可维护性和扩展性。
通过理解每个层次的功能，我们可以更好地理解和诊断网络中的问题，以及在设计和实现网络时做出更明智的决策。

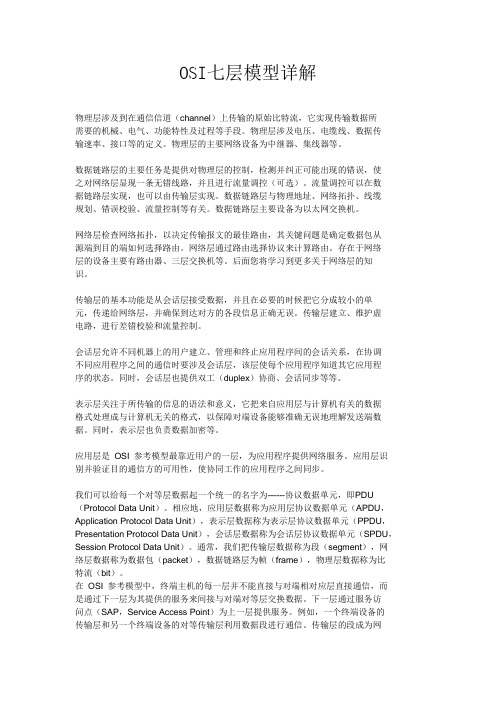

OSI七层模型详解物理层涉及到在通信信道（channel）上传输的原始比特流，它实现传输数据所需要的机械、电气、功能特性及过程等手段。
物理层涉及电压、电缆线、数据传输速率、接口等的定义。
物理层的主要网络设备为中继器、集线器等。
数据链路层的主要任务是提供对物理层的控制，检测并纠正可能出现的错误，使之对网络层显现一条无错线路，并且进行流量调控（可选）。
流量调控可以在数据链路层实现，也可以由传输层实现。
数据链路层与物理地址、网络拓扑、线缆规划、错误校验、流量控制等有关。
数据链路层主要设备为以太网交换机。
网络层检查网络拓扑，以决定传输报文的最佳路由，其关键问题是确定数据包从源端到目的端如何选择路由。
网络层通过路由选择协议来计算路由。
存在于网络层的设备主要有路由器、三层交换机等。
后面您将学习到更多关于网络层的知识。
传输层的基本功能是从会话层接受数据，并且在必要的时候把它分成较小的单元，传递给网络层，并确保到达对方的各段信息正确无误。
传输层建立、维护虚电路，进行差错校验和流量控制。
会话层允许不同机器上的用户建立、管理和终止应用程序间的会话关系，在协调不同应用程序之间的通信时要涉及会话层，该层使每个应用程序知道其它应用程序的状态。
同时，会话层也提供双工（duplex）协商、会话同步等等。
表示层关注于所传输的信息的语法和意义，它把来自应用层与计算机有关的数据格式处理成与计算机无关的格式，以保障对端设备能够准确无误地理解发送端数据。
同时，表示层也负责数据加密等。
应用层是OSI 参考模型最靠近用户的一层，为应用程序提供网络服务。
应用层识别并验证目的通信方的可用性，使协同工作的应用程序之间同步。
我们可以给每一个对等层数据起一个统一的名字为------协议数据单元，即PDU （Protocol Data Unit）。
相应地，应用层数据称为应用层协议数据单元（APDU，Application Protocol Data Unit），表示层数据称为表示层协议数据单元（PPDU，Presentation Protocol Data Unit），会话层数据称为会话层协议数据单元（SPDU，Session Protocol Data Unit）。
OSI七层模型详解OSI参考模型；物理层；数据链路层；网络层；传输层；会话层；表示层；应用层在计算机网络产生之初，每个计算机厂商都有一套自己的网络体系结构的概念，它们之间互不相容。
为此，国际标准化组织（ISO）在１９７９年建立了一个分委员会来专门研究一种用于开放系统互连的体系结构(Open Systems Interconnection)简称OSI，"开放"这个词表示：只要遵循OSI标准，一个系统可以和位于世界上任何地方的、也遵循OSI标准的其他任何系统进行连接。
这个分委员提出了开放系统互联，即OSI参考模型，它定义了连接异种计算机的标准框架。
OSI参考模型分为７层，分别是物理层，数据链路层，网络层，传输层，会话层，表示层和应用层。
各层的主要功能及其相应的数据单位如下：·物理层(Physical Layer)我们知道，要传递信息就要利用一些物理媒体，如双纽线、同轴电缆等，但具体的物理媒体并不在OSI的7层之内，有人把物理媒体当作第0层，物理层的任务就是为它的上一层提供一个物理连接，以及它们的机械、电气、功能和过程特性。
如规定使用电缆和接头的类型，传送信号的电压等。
在这一层，数据还没有被组织，仅作为原始的位流或电气电压处理，单位是比特。
·数据链路层(Data Link Layer)数据链路层负责在两个相邻结点间的线路上，无差错的传送以帧为单位的数据。
每一帧包括一定数量的数据和一些必要的控制信息。
和物理层相似，数据链路层要负责建立、维持和释放数据链路的连接。
在传送数据时，如果接收点检测到所传数据中有差错，就要通知发方重发这一帧。
·网络层(Network Layer)在计算机网络中进行通信的两个计算机之间可能会经过很多个数据链路，也可能还要经过很多通信子网。
网络层的任务就是选择合适的网间路由和交换结点，确保数据及时传送。
网络层将数据链路层提供的帧组成数据包，包中封装有网络层包头，其中含有逻辑地址信息- -源站点和目的站点地址的网络地址。
OSI模型解析OSI模型是计算机网络体系结构中的重要概念，它将网络通信的过程划分为七个不同的层次。
每一层都有自己的功能和任务，共同协作完成数据传输。
本文将对OSI模型进行详细解析，深入探究每一层的作用和相互关系。
第一层 - 物理层物理层是OSI模型的最底层，主要负责将数据转换为传输所需的电信号，并通过物理媒介进行传输。
它关注的是数据的传输单位是比特（bit），包括传输介质、电缆规范、编码方式等。
物理层主要作用是确保数据的可靠传输，例如通过传输介质的选择和电平控制来实现数据的传输。
第二层 - 数据链路层数据链路层负责在直连的节点之间提供可靠的数据传输。
它将原始数据分割成数据帧，并通过物理层提供的物理媒介进行传输。
数据链路层有两个子层，即逻辑链路控制（LLC）子层和介质访问控制（MAC）子层。
LLC子层主要处理数据帧的逻辑连接控制，而MAC 子层则处理数据的访问控制和媒介争用的问题。
第三层 - 网络层网络层是OSI模型的第三层，主要负责数据包的路由和转发。
它将数据分割成较小的数据包，并通过路由器进行传输。
网络层的主要功能是将数据从源节点发送到目标节点，通过确定最佳路径和设置优先级来实现数据的高效传输。
此外，网络层还处理数据包的片段、拥塞控制等问题。
第四层 - 传输层传输层负责提供端到端的数据传输服务。
它通过端口号来标识不同的应用程序，并通过传输协议（如TCP和UDP）来实现数据的可靠传输。
传输层提供了数据的分段、重组、流量控制和错误恢复等功能，确保数据的完整性和可靠性。
第五层 - 会话层会话层负责在不同计算机之间建立、管理和终止会话。
它通过提供会话控制机制和同步功能来实现进程之间的通信。
会话层允许应用程序在不同计算机之间建立连接，并提供同步点以确保数据的顺序和完整性。
第六层 - 表示层表示层负责对数据进行编码和解码，以确保不同系统之间的数据交换的兼容性。
它处理数据的格式转换、数据加密和解密、数据压缩和解压缩等任务。
OSI七层模型各层功能详解第一层：物理层（Physical Layer）物理层是网络通信的最底层，负责传输数据的物理连接。
其功能包括传输比特流、电器和光学规范、数据的物理传输和接收、以及物理媒介的选择（例如：电缆、光纤）等。
物理层定义了数据在传输媒介上的直接传输方式，不关心数据的内容和传输前后的完整性。
第二层：数据链路层（Data Link Layer）数据链路层主要是为物理层提供服务，将物理层提供的物理连接转化为可靠的数据链路，以便进行数据传输。
其功能包括帧的封装和解封装、错误检测和纠正，以及对数据进行流控制和访问控制等。
数据链路层还可以确保数据在物理层传输的可靠性，并处理与物理层之间的不匹配。
第三层：网络层（Network Layer）网络层负责数据包在不同网络之间的传输和路径选择。
其主要功能是将逻辑地址转换为物理地址，并且控制数据在网络中的路由。
网络层通过使用IP协议为数据包进行归类和传输，并实现网络的互联互通性。
网络层还处理流量控制、拥塞控制和错误控制等问题。
第四层：传输层（Transport Layer）传输层旨在提供端到端的可靠数据传输。
其功能包括分段和重组数据、流量控制和拥塞控制，确保可靠的端到端传输以及在不可靠的网络环境下对数据进行错误检测和纠正。
传输层最著名的协议是传输控制协议（TCP），它提供面向连接的可靠传输。
第五层：会话层（Session Layer）会话层处理在网络上的不同应用程序之间建立和管理通信会话（Session）。
其功能包括建立、维护和终止会话连接、进行身份验证和授权，以及处理会话过程中的错误和异常情况。
会话层确保应用程序之间的通信是可靠和安全的。
第六层：表示层（Presentation Layer）表示层主要负责数据的格式化和转换，确保应用程序能够理解和解释数据。
其功能包括数据格式的加密和解密、压缩和解压缩、以及数据的字符编码和解码等。
表示层可以让不同操作系统和应用程序之间进行交流和数据传输。
第一层物理层O S I 模型的最低层或第一层，该层包括物理连网媒介，如电缆连线连接器。
物理层的协议产生并检测电压以便发送和接收携带数据的信号。
在你的桌面P C 上插入网络接口卡，你就建立了计算机连网的基础。
换言之,你提供了一个物理层.尽管物理层不提供纠错服务，但它能够设定数据传输速率并监测数据出错率。
网络物理问题，如电线断开，将影响物理层。
（一)物理层的主要功能⑴为数据端设备提供传送数据的通路，数据通路可以是一个物理媒体，也可以是多个物理媒体连接而成.一次完整的数据传输,包括激活物理连接，传送数据，终止物理连接。
所谓激活，就是不管有多少物理媒体参与,都要在通信的两个数据终端设备间连接起来，形成一条通路。
⑵传输数据。
物理层要形成适合数据传输需要的实体，为数据传送服务.一是要保证数据能在其上正确通过，二是要提供足够的带宽（带宽是指每秒钟内能通过的比特(BIT)数）,以减少信道上的拥塞。
传输数据的方式能满足点到点，一点到多点,串行或并行,半双工或全双工，同步或异步传输的需要。
第二层数据链路层数据链路（Data Link Layer）可以粗略地理解为数据通道。
物理层要为终端设备间的数据通信提供传输媒体及其连接.媒体是长期的,连接是有生存期的。
在连接生存期内，收发两端可以进行不等的一次或多次数据通信。
每次通信都要经过建立通信联络和拆除通信联络两过程。
这种建立起来的数据收发关系就叫作数据链路.而在物理媒体上传输的数据难免受到各种不可靠因素的影响而产生差错，为了弥补物理层上的不足,为上层提供无差错的数据传输，就要能对数据进行检错和纠错。
数据链路的建立,拆除,对数据的检错，但是并不纠正错误。
（一）链路层的主要功能数据链路层是OSI参考模型的第二层，该层解决两个相邻结点之间的通信问题,实现两个相邻结点链路上无差错的协议数据单元传输。
数据链路层传输的协议数据单元称为数据帧。
所谓链路就是数据传输中任何两个相邻结点间的点到点的物理线路。
