初中物理电阻、电阻器及欧姆定律讲义

浙教版中考科学二轮复习欧姆定律及应用欧姆定律、伏安法测电阻、其他方式测电阻【知识点分析】1.公式：I=U/R4.欧姆定律及意义：一.测量电阻的方法1.伏安法测电阻原理：利用电阻两端电压电流的比值进行计算2.伏阻法测电阻原理：利用串联电路电流相等进行计算3.安阻法测电阻原理：利用并联电路电压相等计算【例题分析】一、单选题1．要测量一个阻值约为600Ω的电阻R x ，提供的器材有：新干电池两节、学生用电压表、300Ω的定值电阻R 0、电阻箱R 1（0﹣9999Ω 5A ）和滑动变阻器（200Ω 2A ）各一个，开关三个，导线若干。

下列设计的四种方案中，能测出R x 的阻值且最合理的是（ ）A ．甲和乙B ．甲和丙C ．乙、丙和丁D ．丙和丁【答案】C 【解析】甲：由电路图可知，只闭合S 和S 1时，电阻R x 与定值电阻R 0串联，电压表测量电源电压，只闭合S 和S 2时，电阻R x 与定值电阻R 0仍串联，电压表测量R x 两端的电压，根据串联电路特点可知定值电阻R 0两端的电压，已知定值电阻R 0两端的电压和电阻，根据欧姆定律即可求出电路中的电流，最后利用U R I=即可求出被测电阻，但不能多次测量求平均值，减小误差，故甲不符合题意；乙：由电路图可知，只闭合S 和S 1时，电阻R x 与电阻箱R 1串联，电压表测量电源电压，只闭合S 和S 2时，电阻R x 与电阻箱R 1仍串联，电压表测量R x 两端的电压，根据串联电路特点可知电阻箱R 1两端的电压，已知电阻箱的阻值和两端电压，根据欧姆定律即可求出电路中的电流，最后利用U R I =即可求出被测电阻，由于电阻箱的阻值变化范围比较大，可以改变电阻箱的位置，多次测量求平均值，减小误差，故乙符合题意；丙：由电路图可知，闭合开关S 和S 1时，未知电阻R x 与滑动变阻器串联，电压表测量R x 两端电压，读出电压表示数U x ；只闭合S 和S 2时，滑动变阻器与定值电阻R 0串联，保持滑动变阻器的滑片不动，读出电压表的示数为U 1，此时电路的电流为10U I R =，将滑动变阻器的滑片移到最左边，电压表测量电源电压，示数为U ，则只闭合S 和S 2，保持滑动变阻器的滑片不动时，滑动变阻器两端的电压为U ﹣U 1，电路的电流为10U I R =，则滑动变阻器的阻值为101110()U U U R U U R U I U R --===滑滑则未知电阻 x 01x x x x x x x 1101()()()U R U U U U U R U U U U I U U U U U R R U -====--'--滑移动滑动变阻器可以实现多次测量求平均值，减小误差，故丙符合题意；丁：由电路图可知，电阻箱与被测电阻R x 并联后再与滑动变阻器串联，闭合开关S 和S 1时，未知电阻R x 与滑动变阻器串联，电压表测量R x 两端电压，读出电压表示数；只闭合S 和S 2时，滑动变阻器与电阻箱R 1串联，保持滑动变阻器的滑片不动，调节电阻箱R 1的阻值，使电压表示数与原来的示数相同，读出电阻箱R 1值，即为R x 的阻值，移动滑动变阻器可以多次测量求平均值，减小误差，故丁符合题意；综合分析乙丙丁符合题意。

九年级物理《欧姆定律》完整课件一、教学内容本节课我们将学习九年级物理教材中第四章第三节《欧姆定律》。

详细内容包括：欧姆定律的定义，电流、电阻、电压之间的关系，以及如何运用欧姆定律解决实际问题。

二、教学目标1. 理解并掌握欧姆定律的概念及表达式。

2. 能够运用欧姆定律分析、计算电路中的电流、电压和电阻。

3. 培养学生运用物理知识解决实际问题的能力。

三、教学难点与重点难点：欧姆定律的应用及电路分析。

重点：欧姆定律的概念、表达式及运用。

四、教具与学具准备教具：电源、电阻器、电压表、电流表、导线、黑板、粉笔。

学具：笔记本、教材、计算器。

五、教学过程1. 实践情景引入展示一个简单的电路，包括电源、电阻器和电流表。

通过改变电阻器的阻值，观察电流表的读数变化，引导学生思考电流与电阻之间的关系。

2. 例题讲解（1）讲解欧姆定律的概念及表达式。

（2）举例说明如何运用欧姆定律计算电路中的电流、电压和电阻。

3. 随堂练习让学生根据所学知识，分析并计算给定电路中的电流、电压和电阻。

4. 知识拓展介绍欧姆定律在实际应用中的例子，如家庭电路、电子设备等。

六、板书设计1. 欧姆定律的概念及表达式。

2. 电流、电压、电阻之间的关系。

3. 电路分析例题。

4. 欧姆定律在实际应用中的例子。

七、作业设计1. 作业题目：（1）计算给定电路中的电流、电压和电阻。

（2）分析家庭电路中的电流、电压和电阻。

2. 答案：（1）电流：I = U/R电压：U = IR电阻：R = U/I（2）根据实际情况，运用欧姆定律计算。

八、课后反思及拓展延伸1. 反思：对本节课的教学过程进行反思，分析学生的掌握情况，及时调整教学方法。

2. 拓展延伸：（1）研究欧姆定律在非纯电阻电路中的应用。

（2）探讨欧姆定律在电子技术领域的应用。

（3）了解欧姆定律在新能源开发中的应用。

重点和难点解析1. 教学难点与重点的确定。

2. 实践情景引入的设计。

3. 例题讲解的深度和广度。

初三物理探究欧姆定律、伏安法测电阻知识点一：探究欧姆定律1、提出问题：电流与电压电阻有什么定量关系？2、探究方法是：控制变量法即：保持电阻不变，改变电压研究电流随电压的变化关系； 保持电压不变，改变电阻研究电流随电阻的变化关系。

3、实验电路图：4、实验结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比； 在电压不变的情况下，导体中的电流与导体的电阻成反比。

实验一：探究电流与电压的关系实验器材： 电池盒 1号干电池3节 定值电阻1只(10Ω) 滑动变阻器1个(20Ω） 电流表1个(0-0.6-3A) 电压表1个(0-3-15V) 开关1个 导线8根操作程序：实验记录:实验结论：电阻一定时，通过导体的电流与导体两端的电压成______。

实验二：探究电流与电阻的关系实验器材：电池盒 1号干电池3节 定值电阻两个(5Ω和10Ω) 开关1个滑动变阻器1个(20Ω) 电流表1个(0-0.6-3A ) 电压表1个(0-3-15V) 导线8根 操作程序：实验记录:实验结论：导体两端的电压一定时，通过导体的电流与导体的电阻成 。

例题：1、图1是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R1是定值电阻。

（1）用笔画线代替导线，补充图乙中实验器材的连接。

要求：滑动变阻器滑片向左移动时电阻变小。

（2）当探究电流与电压的关系时，通过调节变阻器滑片P 的位置来改变 ___________ 两端的电压．三次改变滑片位置，测得三组电压和电流值(见右表)，发现每次电压与电流的比值是_________的(选填“相同”或“不同”)，固此可得出电流与电压关系的初步结论：当电阻一定时，________________________________。

（3）要探究电流与电阻的关系，仅凭图乙所示器材是不够的．你认为(除导线外)还应增加的器材是____________________．2、利用如图（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：（1）需要个定值电阻。

第八讲电路第一节电流、电阻与欧姆定律一、电流1．电流的定义导体中的自由电荷定向移动时,就形成了电流。

电流用符号I表示,电流的大小可以用单位时间内通过导体某一横截面的电荷量来表示。

定义式为qIt=,注意q是通过导体横截面的所有的电荷电量的总和。

在国际单位制中,电流的单位是安培,符号为“A”,1 A 1 C/s=,电流有方向,规定导体中正电荷定向移动的方向为电流的方向,负电荷定向移动的方向与电流的方向相反。

电流的方向表示的是电流的流向。

2．电流的微观表达式电流的定义式为qIt=,但并不能说电流随q的增大而增大、随通电时间t的增长而变小。

从微观上说,电流大小和导体内部自由电荷的电荷量、定向移动速度、导体单位体积的自由电荷数以及导体横截面积都有关系。

例1已知某导体单位体积内的自由电荷数为n,自由电荷的定向移动速度为v,自由电荷的电荷量为q,导体的横截面积为S。

试证明电流的微观表达式：I nSqv=。

分析与解求解电流的大小,可以利用电流的定义式qIt=,只要能求出通过导体横截面的电荷量与时间的比值即可。

如图8.1所示,在导体上取两个横截面A和B,设自由电荷从截面A定向运动到截面B所用时间为t,则A,B截面的距离为l vt=,A,B截面以内所含的自由电荷数为N nSl nSvt==,这些电荷的电荷量qN qnSvtQ==。

显然,在时间t内,这些电荷恰好全部通过A截面,因此通过导体的电流为Q qnSvtI nSqvt t===,得证。

当导体两端没有电压时,自由电荷处于无规则运动状态,无规则运动的速度约为510 m/s,而加上电压后,自由电荷定向移动的速度仅约为310m/s-,可见,自由电荷的定向移动速度是非常小的,远不及电流的传播速度（光速）。

二、电阻1．电阻的定义电阻是表示导体对电流阻碍作用的物理量,用R表示,电阻的定义式为URI=,电阻的单位为欧姆,符号为“Ω”,1 1 V/AΩ=。

对同一导体,不论导体两端电压U和通过导体的电流I如何变化,其比值UI都相同,即电阻R 是一个只跟导体本身性质（导体的材料、横截面积和长度）有关的量,与所加的电压和通过的电流无关。

九年级物理《欧姆定律》知识点梳理_九年级物理欧姆定律知识点一：知识点梳理一：电阻和变阻器1. 电阻(R)(1)定义：导体对电流的阻碍作用叫电阻。

(说明：电阻是导体本身的性质，与家在它两端的电压以及通过它的电流无关，不论它两端有无电压、有无电流通过，它的电阻都存在并且不变)(2)电路符号：(3)单位：欧姆(简称：欧) 单位符号：千欧(k) 1 k = 103兆欧(M) 1 M = 103k = 106(4)影响电阻大小的因素：导体的电阻与导体的材料、长度、横截面积和温度有关。

探究实验的方法：控制变量法2、变阻器(1)原理：滑动变阻器的原理是通过改变连入电路中的电阻线的长度来改变电阻，从而达到改变电流的目的。

(2)滑动变阻器的作用：滑动变阻器可以连续地改变电阻的大小。

(3)滑动变阻器的使用A、接线：滑动变阻器的连接应遵循一上一下的原则。

B、闭合开关之前，应调节滑片使它连入电路的电阻最大，作用是保护电路。

C、通过变阻器的电流不能超过变阻器允许通过的最大电流。

二：欧姆定律1、电流的三种效应：(1) 电流的热效应，(2) 电流的磁效应，(3) 电流的化学效应2、探究电流与哪些因素有关的实验：(1) 探究方法：控制变量法(2) 结论：导体中的电流的大小，是由作用在它两端的电压和该导体的电阻共同决定的。

A、在电阻不变时，导体中的电流跟导体两端的电压成正比。

B、在电压不变时，导体中的电流跟导体的电阻成反比。

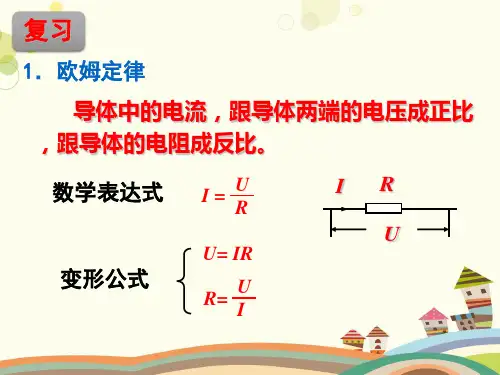

3、欧姆定律：(1)欧姆定律：一段导体中的电流，跟加在这段导体两端的电压成正比，跟这段导体的电阻成反比。

(2)物理表达式：I=U/RA、运用公式I=U/R解题时要注意三个量必须是同一段电路上的(同一性)，且同一状态(同时性)，总之，要注意电流、电压、电阻三个量的对应关系。

B、推导公式R=U/I，不可理解为导体的电阻跟导体两端的电压成正比，跟通过的电流成反比;C、利用这个公式可以计算或测量导体的电阻，但要注意公式成立的条件，如导体两端电压为零时，通过的电流为零，而电阻是导体本身的一种性质，其电阻不为零，此时，R=U/I 不适用。

导线编号材料长度横截面积电阻值AB 镍鉻2米1毫米22欧姆CD 镍鉻2米2毫米21欧姆EF 锰铜2米1毫米20.9欧姆GH 镍鉻1米1毫米21欧姆（1）分析比较表中导线AB和GH的实验数据，可以比较电阻大小跟导体的关系，得出的初步结论是：在导体材料和横截面积相同的情况下，导体越短，电阻越小；（2）分析比较表中导线的实验数据，可以比较电阻大小跟导体横截面积的关系，得出的初步结论是：（3）分析比较表中导线AB和EF的实验数据，得出的初步结论是：巩固练习4：“电阻大小与材料有关”的实验：将长度，横截面积相同的铜丝、铁丝、镍铬合金丝分别接入图4所示电路中的AB，闭合S，比较三种情况下灯的亮度,灯时接入的导体电阻最小。

结论：①在长度、横截面积相同时，不同，电阻一般不同。

②在材料、横截面积相同时，长度越长，电阻值。

③在、相同时，横截面积越，电阻值越小。

图4 图5 图6例7. 如图5所示的滑动变阻器有四种接法：AC，AD，BC，BD。

当滑片向右移动时，能使连入电路的阻值变大的接法是（）A．AC和AD B．AC和BC C．AD和BD D．BC和BD巩固练习5. 如图6所示，当把变阻器的A、C接线柱接入电路中，且滑片P向B滑动时，接人电路部分的电阻将（）A．变小B．不变C．变大D．不能确定例8. 在下图7所示的电路中，电源电压保持不变。

闭合电建S，当滑动变阻器的滑片P向左移动时，电流表A的示数将，电压表V与电压表V1示数的差值将。

（均选填“变大”、“变小”或“不变”）。

SVR1Aa bRP图7例9.如图8，电源电压不变，闭合开关时，滑片向a端移动时，会出现的现象是（）A．电流表的示数变大，灯泡变亮B．电流表的示数变小，灯泡变暗C．电流表的示数变小，灯泡变亮D．电流表的示数变大，灯泡变暗图8 图9 解析：例10.如图9是某同学做“用滑动变阻器改变电流”的实验的实物连接图，其中：小灯泡标有“2.5V 0.3A”字样，滑动变阻器标有“20Ω1A”字样，则：（1）滑动变阻器铭牌标有“20Ω1A”字样的含义：；。

初三物理电阻知识点电阻知识点概述一、电阻的定义电阻是电路中阻碍电流流动的物理量，用符号R表示，单位是欧姆（Ω）。

二、电阻定律电阻定律表明，电阻的大小与导体的长度L、横截面积A和材料的电阻率ρ有关，表达式为：R = ρ * (L / A)三、欧姆定律欧姆定律是电流、电压和电阻之间关系的基本定律。

公式为：V = I * R其中，V代表电压，I代表电流，R代表电阻。

四、串联电阻在串联电路中，电阻器是依次连接的，电流在各个电阻器中是相同的。

串联电阻的总电阻计算公式为：R总 = R1 + R2 + R3 + ... + Rn五、并联电阻在并联电路中，电阻器是并行连接的，电压在各个电阻器上是相同的。

并联电阻的总电阻计算公式为：1 / R总 = 1 / R1 + 1 / R2 + 1 / R3 + ... + 1 / Rn六、影响电阻的因素1. 材料的电阻率：不同材料的电阻率不同，电阻率受温度影响。

2. 导体的长度和横截面积：长度越长，横截面积越小，电阻越大。

3. 温度：大多数材料的电阻随温度升高而增大。

七、超导现象当某些材料的温度降至某一低温时，电阻会突然降为零，这种现象称为超导现象。

八、电阻的测量1. 伏安法：利用欧姆定律，通过测量电压和电流来计算电阻。

2. 惠斯通电桥：一种精确测量电阻的仪器。

九、电阻的应用1. 限流：通过电阻限制电流的大小。

2. 分压：在分压电路中，电阻可以用来分配电压。

3. 电热：利用电阻发热的原理，如电热器、电炉等。

十、安全注意事项1. 在电路中使用合适的电阻值，避免过载。

2. 避免在高温环境下使用易受温度影响的电阻。

3. 在测量电阻时，确保电路断电，以防电击。

以上是初三物理课程中关于电阻的基本知识点概述。

掌握这些知识点对于理解和分析电路的工作原理至关重要。

在实际应用中，应根据具体情况选择合适的电阻器，并注意安全操作。

《电阻》讲义一、电阻的基本概念在电学世界中，电阻是一个非常重要的概念。

简单来说，电阻就是指电流在电路中流动时所遇到的阻碍。

想象一下水流在管道中流动，如果管道狭窄或者充满了障碍物，水流就会受到阻碍，流动变得困难。

同样的道理，电流在导体中流动时，如果导体对电流的通过有一定的限制，就产生了电阻。

电阻的大小取决于多个因素，其中最主要的是导体的材料、长度、横截面积以及温度。

不同的材料具有不同的电阻特性，例如铜和铝的电阻相对较小，常用于制作导线；而一些合金材料，如镍铬合金，电阻较大，常用于制作电阻器。

导体的长度越长，电阻通常越大；横截面积越大，电阻则越小。

这就好比是一条长长的狭窄道路和一条短而宽阔的道路，前者对车辆的通行阻碍更大。

温度也会对电阻产生影响。

一般来说，大多数金属导体的电阻随着温度的升高而增大，而一些半导体材料的电阻则会随着温度的升高而减小。

二、电阻的单位为了衡量电阻的大小，我们使用特定的单位。

电阻的基本单位是欧姆（Ω）。

如果一个导体两端的电压为 1 伏特，通过它的电流为 1 安培，那么这个导体的电阻就是 1 欧姆。

在实际应用中，我们还会遇到比欧姆大或小的单位。

例如，千欧（kΩ），1 千欧等于 1000 欧姆；兆欧（MΩ），1 兆欧等于 1000000欧姆。

三、电阻的作用电阻在电路中有着多种重要的作用。

首先，电阻可以用来限制电流的大小。

在一些电路中，为了保护其他元件不被过大的电流损坏，我们会串联一个合适阻值的电阻，从而控制电流的强度。

其次，电阻可以用来分压。

当多个电阻串联在电路中时，它们会按照电阻的比例分配电压。

电阻还可以用于实现电路中的信号衰减或调整电路的增益。

此外，电阻在发热设备中也有应用，比如电暖器，就是利用电阻将电能转化为热能。

四、电阻的类型常见的电阻类型有固定电阻、可变电阻和特殊电阻。

固定电阻的阻值是固定不变的，在电路中一旦安装，其电阻值就不会再改变。

可变电阻则可以根据需要调整其阻值，常见的有电位器和变阻器。

初中物理电阻知识点总结电阻是初中物理中的重要概念，它是电路中阻碍电流流动的物理量。

本文将对电阻的基本知识、影响因素、计算方法以及与电路的关系进行总结。

# 电阻的基本概念电阻是指导体中阻碍电流通过的性质。

在电路中，电阻以符号“R”表示，其单位是欧姆（Ω）。

电阻的大小决定了电流的强弱，电阻越大，通过的电流就越小。

# 影响电阻大小的因素1. 材料：不同材料的导电性能不同，电阻率（ρ）也不同。

电阻率是材料本身的性质，与材料的形状、尺寸无关。

2. 长度：电阻与导体的长度成正比。

导体越长，电阻越大。

3. 横截面积：电阻与导体横截面积成反比。

横截面积越大，电阻越小。

4. 温度：对于大多数金属导体，温度升高，电阻也会随之增大。

# 电阻的计算电阻的计算公式为：\[ R = \rho \frac{L}{A} \]其中，R 是电阻值，ρ 是电阻率，L 是导体长度，A 是导体横截面积。

# 电阻的串联和并联1. 串联：串联电路中，电阻的总值等于各个电阻值之和。

\[ R_{total} = R_1 + R_2 + ... + R_n \]2. 并联：并联电路中，总电阻的倒数等于各个电阻倒数之和。

\[ \frac{1}{R_{total}} = \frac{1}{R_1} + \frac{1}{R_2} + ... + \frac{1}{R_n} \]# 欧姆定律欧姆定律是描述电阻、电流和电压之间关系的基本定律。

定律表明，在一定温度下，电路中的电流（I）与电压（U）成正比，与电阻（R）成反比。

\[ I = \frac{U}{R} \]这个公式可以变形为计算电压或电阻：\[ U = IR \]\[ R = \frac{U}{I} \]# 电功率与电阻的关系电功率（P）是电流做功的速率，与电阻、电流和电压都有关系。

功率的计算公式为：\[ P = UI \]根据欧姆定律，还可以写成：\[ P = I^2R \]\[ P = \frac{U^2}{R} \]# 电阻的测量电阻通常使用欧姆表进行测量。
