初中物理-电压电阻基础知识排查

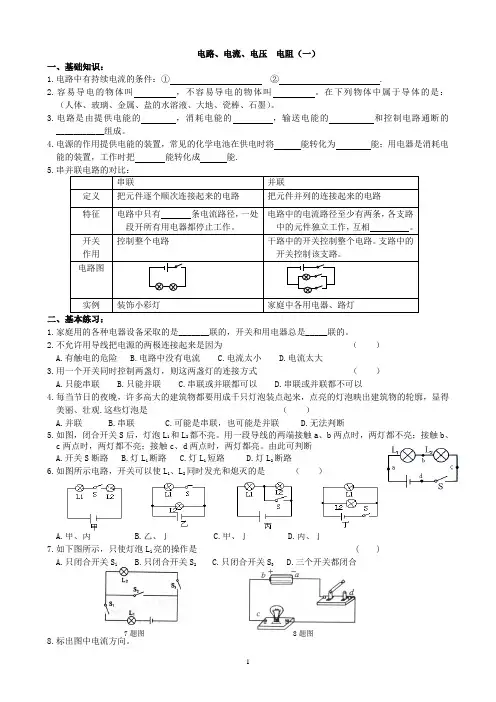

电路、电流、电压电阻（一）一、基础知识：1.电路中有持续电流的条件：①② .2.容易导电的物体叫，不容易导电的物体叫。

在下列物体中属于导体的是：（人体、玻璃、金属、盐的水溶液、大地、瓷棒、石墨）。

3.电路是由提供电能的，消耗电能的，输送电能的和控制电路通断的___________组成。

4.电源的作用提供电能的装置，常见的化学电池在供电时将能转化为能；用电器是消耗电能的装置，工作时把能转化成能.5.串并联电路的对比：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有条电流路径，一处段开所有用电器都停止工作。

电路中的电流路径至少有两条，各支路中的元件独立工作，互相。

开关作用控制整个电路干路中的开关控制整个电路。

支路中的开关控制该支路。

电路图实例装饰小彩灯家庭中各用电器、路灯二、基本练习：1.家庭用的各种电器设备采取的是_______联的，开关和用电器总是_____联的。

2.不允许用导线把电源的两极连接起来是因为（）A.有触电的危险B.电路中没有电流C.电流太小D.电流太大3.用一个开关同时控制两盏灯，则这两盏灯的连接方式（）A.只能串联B.只能并联C.串联或并联都可以D.串联或并联都不可以4.每当节日的夜晚，许多高大的建筑物都要用成千只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观.这些灯泡是（）A.并联B.串联C.可能是串联，也可能是并联D.无法判断5.如图，闭合开关S后，灯泡L1和L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。

由此可判断A.开关S断路B.灯L1断路C.灯L1短路D.灯L2断路6.如图所示电路，开关可以使L1、L2同时发光和熄灭的是（）A.甲、丙B.乙、丁C.甲、丁D.丙、丁7.如下图所示，只使灯泡L l亮的操作是 ( )A.只闭合开关S lB.只闭合开关S2C.只闭合开关S3D.三个开关都闭合8.标出图中电流方向。

1、串、并联电路的电流、电压和电阻的规律的特点2、串联电路：（1）、串联电路中各处的电流相等n I I I I ⋅⋅⋅⋅===21（2）、串联电路两端的总电压等于各部分电路两端电压之和 n U U U U ⋅⋅⋅⋅++=21（3）、串联电路的总电阻等于各串联电阻之和n 21+R +R +R =R ⋅⋅⋅⋅电阻串联越多电路总电电阻越大，因为电阻串联相当于增加了导体的长度。

串联电路的总电阻比任何一个分电阻都大 （4）串联电路中，各部分电路两端的电压与各自的电阻成正比）即串联（）即串联RR U U R U R U I I R R U U R R U U R U R U I I R R U U 111111121212211212121;(;=∴⇒====∴⇒=== 2.串联电路（串联电阻）有分压作用，说明在串联电路中，电阻越大分得的电压越大，电阻小分得的电压小。

3.并联电路：（1）并联电路的总电流等于各支路电流之和（2）n I I I I ⋅⋅⋅⋅++=21并联电路中各支路两端的电压均相等，并且都等于电源电压（3）n U U U U ⋅⋅⋅⋅===21并联电路总电阻的倒数等于各并联电阻的倒数之和R 1=11R +21R +……+n R 1 电阻并联越多电路的总电阻越小，电阻并联相当于增大了导体的横截面积。

（同时并联使用的用电器越多，电路的总电流越大）在并联电路中，若其中某一个电阻变大或变小，则总电阻也将相应的变大或变小。

并联电路的总电阻比任意一条支路的电阻都小 并联电路各支路中的电流与自身电阻成反比）即并联（）即并联111111112212211211221;(;R R I I IR R I U U R R I I R R I I R I R I U U R R I I =∴⇒====∴⇒=== 并联电阻有分流作用，在电源电压稳定的条件下，增加并联电路中的支路，对原各条支路无影响。

这说明在并联电路中，大的电阻分得的电流小，小的电阻分得的电流大。

电压和电阻复习【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练运用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。

【知识网络】【考点梳理】考点一、电压1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。

电压使电路中形成电流，而电源是提供电压的装置。

2．电压的国际单位：伏特，用“V”表示。

其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。

换算：不同的电源在电路两端产生的电压不同。

一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。

3．电压表（伏特表）：测量电压的仪表。

电路符号：比较使用电压表和电流表的异同：因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。

如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。

4．串、并联电路中电压的特点：（1）串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。

（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压。

（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。

（4）并联电池组的电压跟每节电池的电压相等。

考点二、电阻1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是。

2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。

3、决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。

材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），少数物体的电阻随温度的升高而减小(例如玻璃)。

初中物理第六章电压电阻知识点电压和电阻是电路中重要的物理概念。

它们是理解电路运行原理以及解决一些电路问题的基础。

下面是关于电压和电阻的一些重要知识点。

1. 电压（Voltage）：电压又叫电势差，用符号V表示，单位是伏特（V）。

电压是描述电场中电势能变化的物理量。

可以理解为单位正电荷在电场中受到的电力。

电压的大小决定了电子的运动方向和速度。

电压的公式是V = W/Q，其中V为电压，W为电势能变化（单位是焦耳），Q为电荷量（单位是库仑）。

2. 电阻（Resistance）：电阻用符号R表示，单位是欧姆（Ω）。

电阻是描述物质阻碍电流流动的物理量，它对电流具有阻碍作用。

电阻的大小取决于材料的电导性质和物体的几何形状。

电阻的公式是R = ρl/A，其中R为电阻，ρ为电阻率，l为电阻的长度，A为电阻的横截面积。

3. 欧姆定律（Ohm's Law）：欧姆定律是描述电压、电流和电阻之间关系的基本定律。

它的公式是V = IR，其中V为电压，I为电流，R为电阻。

欧姆定律表明，电流与电压成正比，与电阻成反比。

4. 串联电路（Series Circuit）：串联电路是指电流只有一条路径经过各个电阻或电器的电路。

在串联电路中，电流大小相同，电压按电阻或电器的大小分布。

总电阻等于各个电阻之和，总电压等于各个电阻或电器的电压之和。

5. 并联电路（Parallel Circuit）：并联电路是指电流分成几条路径通过各个电阻或电器的电路。

在并联电路中，电流按分支电阻或电器的情况分布，分支电流之和为总电流。

总电阻的倒数等于各个电阻倒数之和，总电压等于各个电阻或电器的电压相同。

6. 电功率（Power）：电功率用符号P表示，单位是瓦特（W）。

电功率是描述电路中能量转化速率的物理量。

电功率的公式是P = VI，其中P为电功率，V为电压，I为电流。

电功率表示单位时间内电能的转化速率。

根据欧姆定律，电功率也可以表示为P = I^2R或P = V^2/R。

人教版2023初中物理九年级物理全册第十六章电压电阻知识点总结(超全)单选题1、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路答案：BA．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。

故选B。

2、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．答案：AA．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。

答案A。

3、下列说法正确的是（）A．起瓶器（俗称“瓶起子”）是费力杠杆B．岸边人看水中鱼的位置比实际要浅一些，是由光的反射造成的C．晶体熔化过程中吸收热量，温度升高D．将铜片和锌片分开插入同一西红柿中，就可以制成一个简易的西红柿电池答案：DA．起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；B．在岸上看到的水中的鱼是由于水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，人的眼睛逆着折射光线方向的反向延长线看去，便看到变浅的鱼的虚像，故B错误；C．晶体熔化过程中吸收热量，温度保持不变，故C错误；D．水果电池是由水果（酸性）、两金属片和导线简易制作而成。

初中物理知识点总结：电压和电阻初中物理的电压与电阻是重要单元章节。

整理了关于初二物理电压与电阻知识点以供各位同学参考和学习，希望对于大家的物理学习有所帮助和裨益。

一、电压1.定义：电压是使电路中形成电流的原因,电源是提供电压的装置.2.电压国际单位:伏特(V);常用:千伏(KV),毫伏(mV).1千伏=103伏=106毫伏.3.测量电压的仪表是:电压表。

(1)使用规则:①电压表要并联在电路中;②电流要从"+"接线柱入,从"-"接线柱出;③被测电压不要超过电压表的量程;(2)实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏;②0～15伏,每小格表示的电压值是0.5伏.4.熟记的电压值①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏⑤工业电压380伏.二、电阻1.定义:电阻(R)表示导体对电流的阻碍作用。

(导体如果对电流的阻碍作用越大,那么电阻就越大,而通过导体的电流就越小).2.电阻国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1兆欧=103千欧; 1千欧=103欧.3.决定电阻大小的因素:材料,长度,横截面积和温度(R与它的U和I无关).4.滑动变阻器:原理:改变电阻线在电路中的长度来改变电阻的.作用:通过改变接入电路中的电阻来改变电路中的电流和电压.铭牌:如一个滑动变阻器标有"50Ω2A"表示的意义是:最大阻值是50Ω,允许通过的最大电流是2A.正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,通电前应把阻值调至最大的地方.。

初中物理电压和电阻重点知识点大全电压和电阻是物理学中的重要概念，对于初中生来说，理解这两个概念是学习物理的基础。

下面是关于电压和电阻的重点知识点的详细介绍。

1. 电压（Voltage）电压是指电场力对电荷的作用力大小。

电荷在电场中移动时，会受到电场力的作用，从而产生电压。

在直流电路中，电压通常指电源施加在电路上的电压差。

单位是伏特（V）。

2. 电阻（Resistance）电阻是指电流在电路中受到阻碍的程度。

电流通过电阻时会遇到阻碍，从而产生热能。

电阻可以使电流产生电压降。

单位是欧姆（Ω）。

3. 电流（Current）电流是指单位时间内通过导体的电荷数量。

电荷在电路中由高电势区向低电势区移动，形成电流。

单位是安培（A）。

4. 欧姆定律（Ohm's Law）欧姆定律是电压、电流和电阻之间的基本关系。

根据欧姆定律，电压等于电流乘以电阻，可以用以下公式表示：V=I*R其中，V表示电压，I表示电流，R表示电阻。

5. 串联电路（Series Circuit）串联电路是指电阻依次连接在电路中，电流只有一条路径流过。

在串联电路中，电流保持不变，电压按照各个电阻的阻值比例分布。

6. 并联电路（Parallel Circuit）并联电路是指电阻分别连接在电路中，电流通过多个路径流过。

在并联电路中，电流根据各个电阻的阻值比例分布，电压保持不变。

7.电阻的计算电阻的计算根据材料的电阻率和几何形状来确定。

根据欧姆定律，电阻等于电阻率乘以电阻的长度除以截面积，可以用以下公式表示：R=ρ*L/A其中，R表示电阻，ρ表示电阻率，L表示电阻的长度，A表示电阻的截面积。

8.电阻与导体温度关系电阻与导体温度之间存在一定的关系。

通常情况下，随着温度的升高，导体的电阻会增加。

这是因为温度升高会增加导体内原子和电子的碰撞，导致电阻增加。

9.电阻与长度、截面积关系电阻与电阻的长度和截面积之间也存在一定的关系。

当电阻的长度变长时，电阻增加；当电阻的截面积变大时，电阻减小。

初中物理电压电阻知识点电压（Voltage）和电阻（Resistence）是物理学中的两个重要概念。

电压是指电势差，是电场对电荷进行推动的力度；电阻是指电流通过导体时遇到的阻碍，是导体对电流进行阻碍的程度。

下面将详细介绍电压和电阻的知识点。

一、电压的概念与特征电压是指单位正电荷在电场中获得的能量。

电压的SI单位为伏特（Volt），常用的符号为V。

电压是由电源产生的，通过电路的导线传递到电路中的负载上。

电压是电流流动的动力，它推动电荷在电路中进行运动。

电压的特征有以下几个方面：1.电压的大小取决于电源的电动势大小和电路中的电阻大小。

电源电动势越大，电阻越小，电压越大。

2.电压具有方向性，可以是正向的也可以是负向的。

正向电压表示电流是从高电位到低电位，负向电压表示电流是从低电位到高电位。

3.电压在电路中是按照电势差的方式存在的，即两个点之间的电压差。

电压差通过电路中的导线和电阻进行传递。

二、电阻的概念与特征电阻是指电流通过导体时遇到的阻碍，是导体对电流进行阻碍的程度。

电阻的SI单位为欧姆（ohm），常用的符号为Ω。

电阻是导体对电流的阻碍产生的电势降，它抵抗电流流过导体时产生的热量。

电阻的大小取决于导体的物理特性，例如导体的长度、截面积和材料的电阻率等。

电阻的特征有以下几个方面：1.电阻的大小与导体的物理特性有关，一般来说，导体的截面积越大，长度越短，电阻越小；导体的截面积越小，长度越长，电阻越大。

2.电阻对电流的阻碍可以产生热量。

当电流通过电阻时，电阻会发热，热量的大小与电阻的阻值和电流的大小有关。

3.电阻对电压的影响可以通过欧姆定律进行描述。

欧姆定律表明，电流与电压成正比，与电阻成反比。

即I=U/R，其中I为电流，U为电压，R为电阻。

三、电压和电阻之间的关系电压和电阻是电路中两个重要的物理量，它们之间有一定的关系。

1.欧姆定律欧姆定律是描述电路中电压、电流和电阻之间关系的基本定律。

根据欧姆定律，电流等于电压除以电阻，即I=U/R。

人教版2023初中物理九年级物理全册第十六章电压电阻易混淆知识点单选题1、小伟和小刚很喜欢做电学实验，利用课间时间他们连接了如下电路图，可是闭合开关后一灯亮一灯不亮，电压表没有示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮，电流表示数发生变化，但电压表依然没有示数，若故障只发生在某一处，你帮他们分析可能是（）A．灯泡L1发生了短路B．灯泡L2发生了短路C．灯泡L1的灯丝断路了D．灯泡L2的灯丝断路了答案：A由电路图可知，此电路为串联电路，电流表测电路中电流，电压表测灯泡L1两端的电压；AC．闭合开关后电流表有示数，说明电路为通路，一灯亮一灯不亮，电压表没有示数，说明电压表所在处有故障；若灯泡L1断路，则电压表串联在电路中，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表将有示数，电流表的示数将不会变化，所以灯泡L1不可能断路；若灯泡L1短路，则电压表无示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表无示数，电流表的示数会变化，故A符合题意，C不符合题意；B．若灯泡L2发生了短路，且故障只发生在某一处，则闭合开关后，灯泡L1亮，灯泡L2不亮，电压表和电流表均有示数，故B不符合题意；D．若灯泡L2的灯丝断了，且故障只发生在某一处，则闭合开关后，电路为断路，灯泡L1不亮，灯泡L2不亮，电压表和电流表均没有示数，故D不符合题意。

故选A。

2、如图所示是某同学探究串联电路的电压规律所连接的电路。

闭合开关后，发现小灯泡L1不发光，但小灯泡L2正常发光，且电压表有示数。

下列说法正确的是（）A．电压表测量的是小灯泡L2两端的电压B．小灯泡L1不发光可能是小灯泡L1断路C．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱答案：AA．由图可知，两个灯泡串联，电压表和L2并联，电压表测量L2两端的电压，故A正确；B．如果小灯泡L1断路，整个电路断路，小灯泡L2不能发光，电压表的示数为零，故B错误；C．小灯泡L1不发光，但小灯泡L2正常发光，电压表有示数，说明电路是通路，可能灯泡L1短路，此时电压表测量电源电压，将导线①的左端改接到a接线柱，电压表测量电源电压，电压表不会被短路，故C错误；D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱，会使电流从电压表的负接线柱流入，正接线柱流出，电压表的指针向左偏，故D错误。

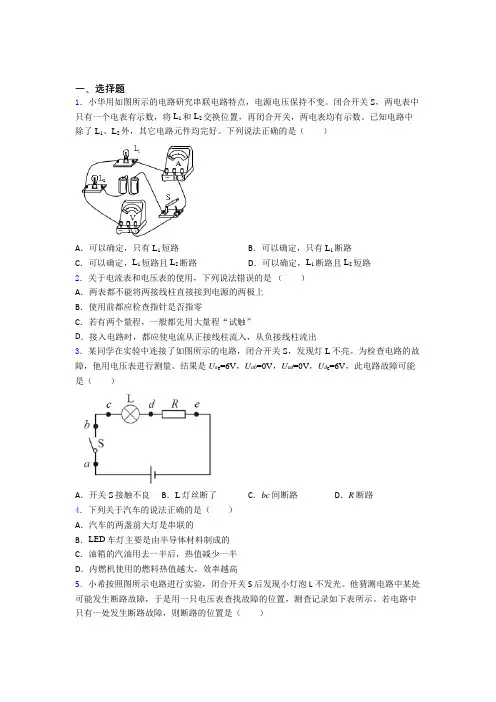

一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。

闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。

已知电路中除了L1、L2外，其它电路元件均完好。

下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路2．关于电流表和电压表的使用，下列说法错误的是（）A．两表都不能将两接线柱直接接到电源的两极上B．使用前都应检查指针是否指零C．若有两个量程，一般都先用大量程“试触”D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出3．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路4．下列关于汽车的说法正确的是（）A．汽车的两盏前大灯是串联的B．LED车灯主要是由半导体材料制成的C．油箱的汽油用去一半后，热值减少一半D．内燃机使用的燃料热值越大，效率越高5．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。

他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。

若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间6．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

无风时OC是竖直的，风越强，OC杆偏转的角度越大。

AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（）A．风力越大，接入电路中的电阻越小B．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小C．金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，有风时，P A部分连入电路D．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表7．某电路中有两个电阻1R和2R，1R、2R两端的电压分别为1.5V和4.5V，则电源的电压是（）A．1.5V B．3V C．4.5V D．6V8．下列关于实验仪器的使用方法，错误的是（）A．电流表可直接接到电源两极上B．电流表应串联在电路中C．电流从表的正接线柱流入，负接线柱流出 D．被测电压不应超过电压表量程9．关于导体、半导体和超导体，下列说法正确的是（）A．中考实行网上阅卷，条形码扫描器中的光敏二极管使用的是半导体材料B．超导材料可用来制作电饭锅的发热体，且发热效率更高C．导体的电阻由导体两端的电压和通过导体的电流共同决定D．当导体被均匀拉长至原来的两倍时，它的电阻增大为原来的两倍10．下列有关电学知识的说法中，正确的是（）A．摩擦起电是创造了电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．电流的方向与正电荷定向移动的方向相同11．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联B．电流表A1测的是灯L1的电流C．电流表A2测的是灯L2的电流D．电压表不能测出灯L1两端的电压12．小张同学在进行实验探究时，连接好了如图所示的电路，闭合开关S后，发现灯泡L1、L2都不亮，电流表无示数，电压表也无示数，则电路出现的故障是（）A．L1断路B．L2断路C．L1短路D．L2短路二、填空题13．如图是一种可以改变音响声音大小的电路元件结构示意图，A、B、C是固定的铜片，d 是一段裸露的弧形电阻，e是一端连接在B上，另一端可在d上滑动的铜片。

通用版初中物理九年级物理全册第十六章电压电阻知识点总结全面整理单选题1、如图，电源电压不变。

闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。

排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变暗D．排除故障后，滑片P向左移动，电流表和电压表示数均变大答案：DAB．灯泡不亮且电流表无示数，电压表等于电源电压，所以电路中的故障类型是断路，故AB错误；CD．由图可知，滑片向左移动，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；根据串联电路分压规律可知，小灯泡两端电压变大，电压表示数变大，故C错误，D正确。

故选D。

2、小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：(1)用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；(2)换用不同型号铅笔重复(1)的操作，得到多组等长等宽的线条如图；(3)测出每段线条两端的电阻记录在表中。

根据实验数据，可推测电阻最小的是（）A．①B．②C．③D．④答案：D由表格数据可知，重复涂划次数相同时，铅笔的含碳量越高则电阻越小，铅笔的含碳量相同时，重复涂划次数越多则电阻越小，故电阻最小的是④。

故选D。

3、图所示的电路中，电阻阻值R1<R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I2答案：CAB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；CD．两电阻两端的电压相等，I1R1=I2R2，由于R1<R2，所以I1>I2，故C正确，D错误。

故选C。

4、如图所示，电源电压保持不变，闭合开关S，灯泡不亮，电流表有示数，电压表没有示数。

第六章电压电阻一、电压:1.电压的作用：（1）电压是使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

（2)电路中获得持续电流的条件：①电路中有电源（或电路两端有电压)；②电路是连通的。

注:说电压时，要说“xxx”两端的电压，说电流时,要说通过“xxx”的电流。

(3）在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法）2.电压的单位：（1）国际单位：伏特(V）常用单位:千伏（kV）、毫伏(mV）、微伏（μV）换算关系:1kV＝1000V1V＝1000mV 1mV＝1000μV（2)常用电压值：一节干电池1．5V，一节蓄电池2V，家庭电压220V，安全电压不高于36V。

3。

电压测量:（1）仪器：电压表,符号:错误!（2）读数时，看清接线柱上标的量程,分度值（3）使用规则：两要、一不①电压表要并联在电路中。

②电流从电压表的“正接线柱"流入，“负接线柱”流出.否则指针会反偏。

③被测电压不要超过电压表的最大量程。

Ⅰ危害:被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯,甚至烧坏电压表。

Ⅱ选择量程:实验室用电压表有两个量程,0～3V和0～15V。

测量时,先选大量程,用开关试触，若被测电压在3V～15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。

4.5.利用电流表、电压表判断电路故障：（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏;②电压表接触不良；③与电压表并联的用电器短路。

（2）电压表有示数而电流表无示数，则故障原因可能是：①电流表短路②和电压表并联的用电器开路. (3）电流表电压表均无示数，除了两表同时短路外，最大的可能是主电路断路导致无电流。

二、电阻：1.定义：电阻表示导体对电流阻碍作用的大小。

串联电路分压，各用电器分得的电压与自身电阻成正比。

即：Ｕ１／Ｕ２＝Ｒ１／Ｒ２。

２．并联电路中各支路电压和电源电压相等。

Ｕ＝Ｕ１＝Ｕ一、电流、电压、电阻、电功、电功率在串联、并联电路中的规律电流１．串联电路中电流处处相等，Ｉ＝Ｉ１＝Ｉ２。

２．并联电路中总电流等于各支路电流之和，即：Ｉ＝Ｉ１＋Ｉ２。

并联电路分流，该支路电流的分配与各支路电阻成反比。

即：Ｉ１／Ｉ２＝Ｒ２／Ｒ１，Ｉ１Ｒ１＝Ｉ２Ｒ２。

电压１．串联电路中总电压（电源电压）等于各部分电路两端电压之和，即：Ｕ＝Ｕ１＋Ｕ２初中物理电学知识点总结。

２电阻１．串联电路中总电阻等于各串联电阻之和。

总电阻要比任何一个串联分电阻阻值都要大。

（总电阻越串越大）Ｒ＝Ｒ１＋Ｒ２。

２．并联电路中总电阻的倒数等于各并联分电阻的倒数和。

总电阻要比任何一个并联分电阻阻值都要小。

（总电阻越并越小）Ｒ＝Ｒ１Ｒ２／Ｒ１＋Ｒ２（上乘下加）或：总电阻的倒数等于各支路的电阻倒数之和。

３．因此几个电阻连接起来使用，要使总电阻变小就并联；要使总电阻变大就串联。

４．如果ｎ个阻值都为Ｒ０的电阻串联则总电阻Ｒ＝ｎＲ０５．如果ｎ个阻值都为Ｒ０的电阻并联则总电阻Ｒ＝Ｒ０／ｎ电功1.串联电路：总电功等于各个用电器的电功之和。

即：Ｗ总＝Ｗ１＋Ｗ２＋…Ｗｎ。

电流通过各个用电器所做的电功跟各用电器的电阻成正比。

即：Ｗ１／Ｗ２＝Ｒ１／Ｒ２。

2.并联电路：总电功等于各个用电器的电功之和。

即：Ｗ总＝Ｗ１＋Ｗ２＋…Ｗｎ。

电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。

即：Ｗ１／Ｗ２＝Ｒ２／Ｒ１。

　电功率１．串联电路：总电功率等于各个用电器实际电功率之和。

即：Ｐ总＝Ｐ１＋Ｐ２＋…Ｐｎ各个用电器的实际电功率与各用电器的电阻成正比。

２．并联电路：总电功率等于各个用电器的电功率之和。

即：Ｐ总＝Ｐ１＋Ｐ２＋…Ｐｎ　各支路用电器的实际电功率与各个支路的电阻成反比。

１．电流（Ａ）：Ｉ＝Ｕ／Ｒ（电流随着电压，电阻变）２．电压（Ｖ）：Ｕ＝ＩＲ（电压不随电流变。

第十六章 电压 电阻一、电压1、电压的作用 电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

2、电压用字母U 表示。

电压的单位 ①国际制单位的主单位：伏特（ V ）② 常用单位：千伏（kV ）、毫伏（ mV ）、微伏（μV ）③ 换算关系：1Kv ＝1000V 1V ＝1000 mV 1 mV ＝1000μV④ 记住一些电压值：① 1节干电池的电压1.5伏； ②1节铅蓄电池电压是2伏；③家庭照明电压为220伏； ④安全电压是：不高于36伏；3．测量电压的仪表是：电压表，符号： 它的使用规则是：①电压表要并联在电路中；②要使电流从电压表的正接线柱流进，负接线柱流出。

③被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程试触。

4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表示的电压值是0.5伏。

5、电流表、电压表的比较：电流表 电压表 异 符 号连 接串联 并联 直接连接电源不能 能 量 程0-0.6A 0-3A 0-3V 0-15V 每大格0.2A 1A 1V 5V 每小格0.02A 0.1A 0.1V 0.5V 内 阻很小，几乎为零 相当于导线 很大 相当于开路 同 调零；读数时看清量程和每大（小）格；电流都要从正接线柱流入，负接线柱流出；不能超过最大测量值。

二、串、并联电路的电压规律1、串联电路的电压规律：串联电路两端的总电压等于各部分电路两端电压之和。

公式：U ＝U 1+U 22、并联电路的电压规律：并联电路各支路两端的电压相等。

公式：U ＝U 1=U 2三、电阻1、电阻➢ 定义：导体对电流阻碍作用的大小叫做电阻➢ 电阻的符号:R; 电阻在电路图中的符号 。

➢ 单位：国际单位：欧姆（Ω）。

常用单位：千欧（ΚΩ）、兆欧（МΩ）。

第十六章电压和电阻1.电压的概念电压也叫电位差，是指电场中两点之间的电势差。

单位是伏特(V)。

电压的表示方法为U。

2.电压的计算电压的计算公式为U=W/Q，其中U表示电压，单位是伏特(V)；W表示电场对电荷所做的功，单位是焦耳(J)；Q表示电荷，单位是库仑(C)。

3.电源电源是产生电流的设备。

常见的电源有干电池、蓄电池和发电机。

4.电动势电动势是电源对单位正电荷所做的功。

单位是伏特(V)。

电动势的计算公式为ε=W/Q。

5.电阻的概念电阻是电流通过导体时遇到的阻碍。

单位是欧姆(Ω)。

电阻的表示方法为R。

6.电阻的计算电阻的计算公式为R=ρL/A，其中R表示电阻，单位是欧姆(Ω)；ρ表示电阻率，单位是欧姆·米(Ω·m)；L表示导体的长度，单位是米(m)；A表示导体的横截面积，单位是平方米(m^2)。

7.导体和绝缘体导体是指电阻较小的物质，电流可以通过导体自由传输。

绝缘体是指电阻较大的物质，电流很难通过绝缘体。

8.欧姆定律欧姆定律是描述电压、电阻和电流之间的关系。

欧姆定律的数学表达式为U=IR，其中U表示电压，单位是伏特(V)；I表示电流，单位是安培(A)；R表示电阻，单位是欧姆(Ω)。

9.欧姆定律的应用利用欧姆定律，可以计算电路中的电流、电压和电阻。

通过改变电阻大小或电压大小，可以控制电流的大小。

10.线电阻和功率线电阻是指导体本身的电阻。

功率是电能转化为其他形式能量的速率。

线电阻和功率之间的关系可以使用公式P=UI，其中P表示功率，单位是瓦特(W)；U表示电压，单位是伏特(V)；I表示电流，单位是安培(A)。

11.线电阻的计算线电阻的计算公式为R=ρL/A，其中R表示电阻，单位是欧姆(Ω)；ρ表示电阻率，单位是欧姆·米(Ω·m)；L表示导体的长度，单位是米(m)；A表示导体的横截面积，单位是平方米(m^2)。

12.简单电路的连法简单电路有串联、并联和混联三种连法。

第十六章电压电阻本章知识结构图：一、电压1.电压的作用及其单位（1）电压的作用是使电路中的自由电荷定向移动形成电流，符号是U。

（2）电压的单位是伏特，简称伏，符号是U。

1kV=1000V，1V=1000mV，1mV=1000uV。

（3）几个常见的电压值：*一节干电池的电压，U=1.5V*家庭电路的电压，U=220V*人体的安全电压，U<36V（4）电压是形成电流的原因，但并不是存在电压就一定有电流，还要看电路是否是通路，因此，形成电流的条件是：a.电路两端有电压；b.通路。

（5）电压不能说成哪一个点的电压，而是说“哪两个点之间的电压”。

（6）电压表和结构介绍元件符号、量程、读数方法、使用时注意事项。

二、串联、并联电路中电压的规律1.串联电路的总电压等于各部分电路两端的电压之和。

2.并联电路各支路两端的电压相等，都等于电源两端的电压。

3.注意：若几个用电器两端的电压相等，则这几个用电器可能是并联，也可能是串联。

三、电阻1.电阻：导体对电流阻碍作用的大小叫做电阻。

k）用符号R表示，单位是欧姆（Ω），千欧（Ω2.影响电阻大小的因素：（1）材料。

长度相同、横截面积相同的不同材料组成的导体，电阻一般不同。

（2）长度。

由同一种材料组成的导体，横截面积相同时，导体越长电阻越大。

用一个比喻：街道越长，行人受到阻碍的机会越多。

（3）横截面积。

由同一种材料组成的导体，长度相同时，横截面积越大的导体电阻越小。

用一个比喻：街道越宽行人受到阻碍的机会越少，越畅通；管道越粗，水越容易流过去。

（4）导体电阻还随着温度的变化而变化。

对于大多数导体来说，温度升高时，电阻变大，如金属导体；但也有少数导体，其电阻随温度的升高而降低，如石墨。

四、变阻器1.概念：能改变接入电路中电阻大小的元件叫做变阻器。

2.学生实验常用的变阻器——滑动变阻器（1）原理：靠改变连入电路的电阻丝的长度来改变电阻。

（2）构造：主要部件是由电阻率大的电阻丝绕成的线圈（表面涂有绝缘漆）；滑片套在金属棒上，可以自由滑动；金属棒的电阻很小，相当于一根导线。
