全玻幕墙和雨篷设计(结构设计和节点构造)

全玻幕墙结构设计全玻璃幕墙是随着玻璃生产技术的提高和产品的多样化而诞生的，它为建筑师创造一个奇特、透明、晶莹的建筑提供了条件，全玻璃幕墙已发展成一个多品种的幕墙家族，它包括玻璃肋胶接全玻璃幕墙和玻璃肋点连接全玻璃幕墙。

第一节玻璃肋胶接全玻璃幕墙玻璃肋胶接全玻璃幕墙是面玻璃与支承框架均为玻璃的幕墙，又称玻璃框架玻璃幕墙。

它是一种全透明、全视野的玻璃幕墙，一般用于厅堂和商店橱窗，由于厅堂层高较高，一般在4m以上，也有7~8m，甚至达到12m。

为了减少面玻璃的厚度，于是利用玻璃作框架，固定在楼层楼板（梁）上，作为面玻璃的支承，面玻璃跨度就大大减少，就能使用较薄的玻璃。

面玻璃支承在玻璃框架上的形式，有后置式、骑缝式、平齐式、突出式。

（1）后置式（见图6--1）。

玻璃肋置于面玻璃的后部，用密封胶与面玻璃粘接成一个整体。

（2）骑缝式（见图6--2）。

玻璃肋位于面玻璃后部的两块面玻璃接缝处，用密封胶将三块玻璃连接在一起，并将两块面玻璃之间的缝隙密封起来。

图6--1 6--2（3）平齐式（见图6--3）。

玻璃肋位于两块面玻璃之间，玻璃肋的一边与面玻璃表面平齐，玻璃肋与两块面玻璃间用密封胶粘接并密封起来。

这种型式由于面玻璃与玻璃肋侧面透光厚度不一样，会在视觉上产生色差。

（4）突出式（见图6--4）。

玻璃肋位于两块面玻璃之间，两侧均突出大片玻璃表面，玻璃肋与面玻璃间用密封胶粘接并密封。

图6--3 图6--4全玻璃幕墙起初只用于一个楼层内，现在跨层也在使用。

当用于一个楼层时，面玻璃与玻璃肋上下均用镶嵌槽夹持。

当层高较低时，玻璃（玻璃肋）安在下部镶嵌槽内（见图6--5），上部镶嵌槽槽底与玻璃之间留有伸缩的空隙。

玻璃与镶嵌槽之间的空隙可采用干式装配、湿式装配或混合装配。

不过外侧最好采用湿式装配，即用密封胶固定并密封，达到提高气密性和水密性的目的。

当层高较高时，由于玻璃较高，长细比较大，搁置在下部镶嵌槽时，玻璃自重使玻璃变形，容易发生压屈，导致玻璃破坏，需用上吊式，即在面玻璃上设置专用夹具，将玻璃吊挂起来（见图6-6~图6-9）。

《玻璃幕墙工程技术规范》（JGJ102-2003）设计部2010-07-05 15:04《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分介绍《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分介绍中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安[关键词] 玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

（三）更合理地区分条文的宽严程度2003年版本首先区分了强制性条文和一般性条文。

强制性条文用黑体字印刷，相应采用了“应”、“必须”；“不应”、“严禁”等最严格的限定词。

强制性条文应当执行。

非强制性条文的内容，允许甲乙方在双方签定的合同中另作专门的约定。

（四）引入了结构设计使用年限的规定建筑结构有规定的设计使用年限。

在本次修订中，考虑到幕墙属于可以更换的围护结构，所以在规范第12章中提出了幕墙结构的设计使用年限，在说明中指出该年限一般为不少于25年。

玻璃、铝型材和钢材是可以达到25年的使用年限的。

结构胶目前出具的10年质量保证书只是商业上的举措，并不是指结构胶的实际使用寿命。

国外已有结构胶超过30年仍然工作良好的实例。

从结构胶的耐老化试验中可以看出，结构胶使用年限达到25年是可能的，国内一些结构胶生产厂家已考虑出具25年使用寿命的文件。

二、术语、符号（一）更明确幕墙的概念玻璃幕墙这几年形式多样，新体系层出不穷，原有的规范对幕墙的定义已不适应当前幕墙多样化的趋势。

因此2003版本修订时规定了幕墙的几个特征：1、由支承结构体系与面板组成；2、相对于主体结构有一定位移能力；3、不分担主体结构所受的荷载和作用。

而且玻璃幕墙除作为外围护结构外，还可以作为装饰性结构。

（二）对幕墙进行更细致的分类1、幕墙指对地面倾角在75°～115°范围内的墙体。

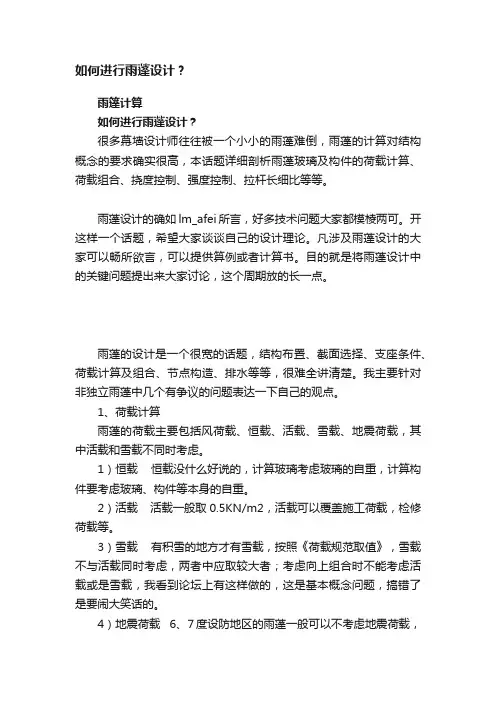

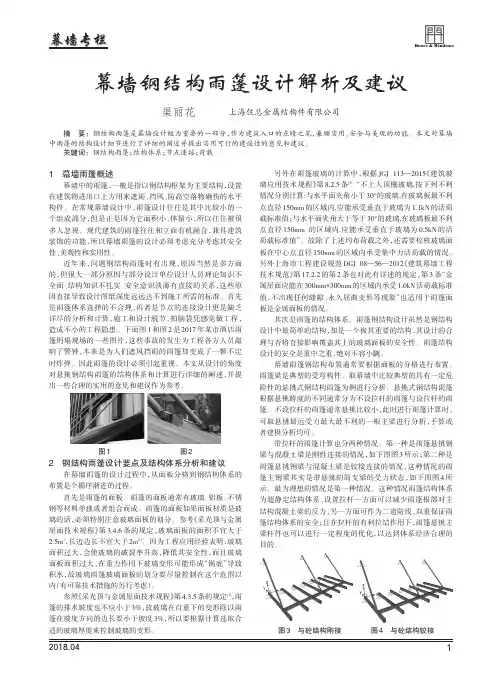

如何进行雨蓬设计？雨篷计算如何进行雨蓬设计？很多幕墙设计师往往被一个小小的雨蓬难倒，雨蓬的计算对结构概念的要求确实很高，本话题详细剖析雨蓬玻璃及构件的荷载计算、荷载组合、挠度控制、强度控制、拉杆长细比等等。

雨蓬设计的确如lm_afei所言，好多技术问题大家都模棱两可。

开这样一个话题，希望大家谈谈自己的设计理论。

凡涉及雨蓬设计的大家可以畅所欲言，可以提供算例或者计算书。

目的就是将雨蓬设计中的关键问题提出来大家讨论，这个周期放的长一点。

雨蓬的设计是一个很宽的话题，结构布置、截面选择、支座条件、荷载计算及组合、节点构造、排水等等，很难全讲清楚。

我主要针对非独立雨蓬中几个有争议的问题表达一下自己的观点。

1、荷载计算雨蓬的荷载主要包括风荷载、恒载、活载、雪载、地震荷载，其中活载和雪载不同时考虑。

1）恒载恒载没什么好说的，计算玻璃考虑玻璃的自重，计算构件要考虑玻璃、构件等本身的自重。

2）活载活载一般取0.5KN/m2，活载可以覆盖施工荷载，检修荷载等。

3）雪载有积雪的地方才有雪载，按照《荷载规范取值》，雪载不与活载同时考虑，两者中应取较大者；考虑向上组合时不能考虑活载或是雪载，我看到论坛上有这样做的，这是基本概念问题，搞错了是要闹大笑话的。

4）地震荷载 6、7度设防地区的雨蓬一般可以不考虑地震荷载，如果考虑的话应该是竖向地震，不必考虑水平地震。

5）风荷载风荷载是最难也最有争议的荷载；我先谈一下高度变化系数，得到高度变化系数有两种方法，一是采用《荷载规范》条文说明中的公式，二是直接查《荷载规范》的表7.2.1；但高度比较小时，两者得到的数据有较大的差异，应该以《荷载规范》表7.2.1为准。

负风压体型系数取为－2.0，这基本上没有争议，正风压体形系数则无相关规范可以遵循，大家莫衷一是，有人不考虑，有人取0.2，有人取0.6，还有人取1.0，前几天在论坛上还看到有人取为1.5；有人认为可以参考《荷载规范》中“单坡及双坡顶盖”，独立雨蓬正风压体形系数可以遵循此条取为1.0（也可以稍微保守一点取为1.3或1.4），我认为大门口的雨蓬和独立雨蓬不一样，虽然说建筑物周围气流的方向是非常紊乱的，很难把握，但是我相信气流在建筑物周围主要还是向上的，所以正风压体形系数应该比独立雨蓬要小，正风压体形系数应该小于1.0，至于具体是多少绝对不是我们几个搞幕墙的人在这里讨论讨论就可以决定的，这是要经过大量的风洞试验才能确定的，如果《荷载规范》不对此做出规定，此争议将长期存在；另外，从工程事故来看，也从来都是听说雨蓬被掀翻，从来没听说过被风吹掉下来过，如果按照有些网友把体形系数取为1.5的话，那么向下组合比向上组合还大，应该是向下破坏，显然与实际不符。

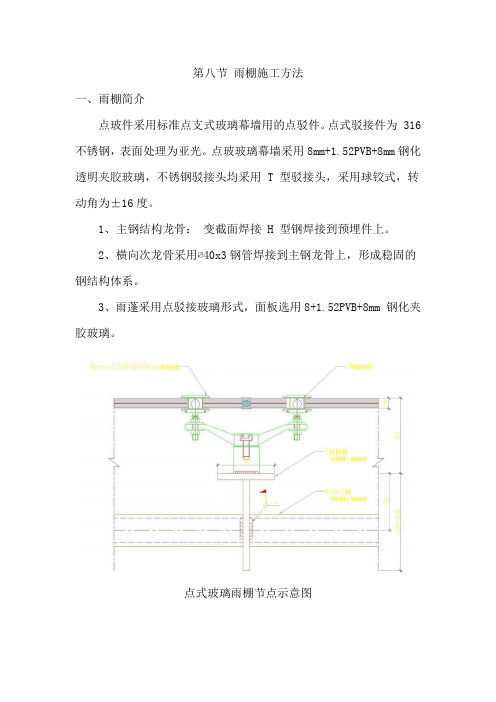

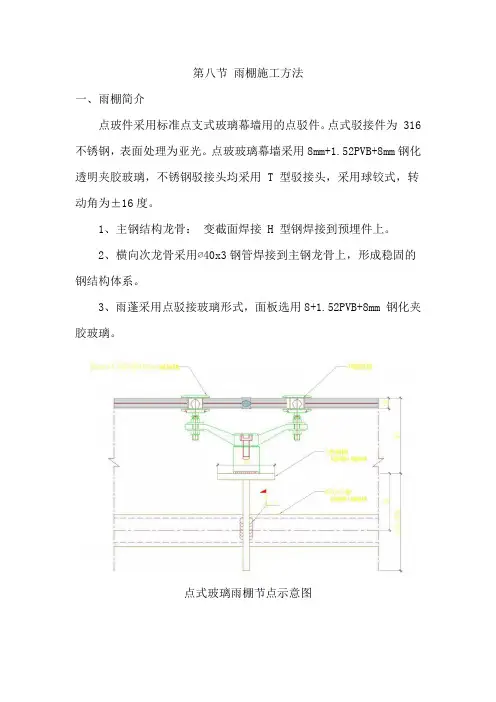

第八节雨棚施工方法一、雨棚简介点玻件采用标准点支式玻璃幕墙用的点驳件。

点式驳接件为 316 不锈钢，表面处理为亚光。

点玻玻璃幕墙采用8mm+1.52PVB+8mm钢化透明夹胶玻璃，不锈钢驳接头均采用 T 型驳接头，采用球铰式，转动角为±16度。

1、主钢结构龙骨：变截面焊接 H 型钢焊接到预埋件上。

2、横向次龙骨采用∅40x3钢管焊接到主钢龙骨上，形成稳固的钢结构体系。

3、雨蓬采用点驳接玻璃形式，面板选用8+1.52PVB+8mm 钢化夹胶玻璃。

点式玻璃雨棚节点示意图二、施工前准备工1、基本准备内容幕墙安装前应做好施工准备工作，主要从以下几个方面考虑。

2、幕墙材料准备（1）、进场材料运行程序根据现场施工进度安排，编制详细的材料进场计划。

材料进场，做好相关的检查检验工作。

材料验收合格者方准许进场，运到现场的幕墙材料等应分型号、规格堆放整齐，并存放于相关堆场内，搬运时轻拿轻放，严禁扔摔。

（2）、材料检查内容3、主要施工工具施工前对施工工具进行检测，确保其性能良好。

施工人员所有的施工机具定期进行检修，校对，并且备有充足的备用机具。

4、操作人员配备对技术工人进行技术培训、技术交底、安全交底；安全教育通过合格者，方能进行上岗施工；施工中有专人进行质量监督，技术指导。

在安排计划时首先根据实际情况及工程进度计划要求安排好人员，安排时要注意新老搭配，保证正常施工及以老带新的原则。

5、技术准备内容技术准备主要为技术人员熟悉图纸，准备有关图集、质量验收控制标准、安全作业指标。

针对特殊部位、难点部位进行针对性的说明和交底。

三、施工安装流程测量放线→埋件检查修补→连接件安装→钢结构安装→驳接件安装→玻璃面板安装→注胶密封→清洁清洗→提请验收四、放线、测量（1）、测量人员放线校核现场结构及预埋件尺寸，并确定主体结构尺寸反馈给技术部，及早进行钢结构部分误差的调整。

检测复核各分格轴线，须与主体结构实测数据配合，并对主体结构误差分析、消化。

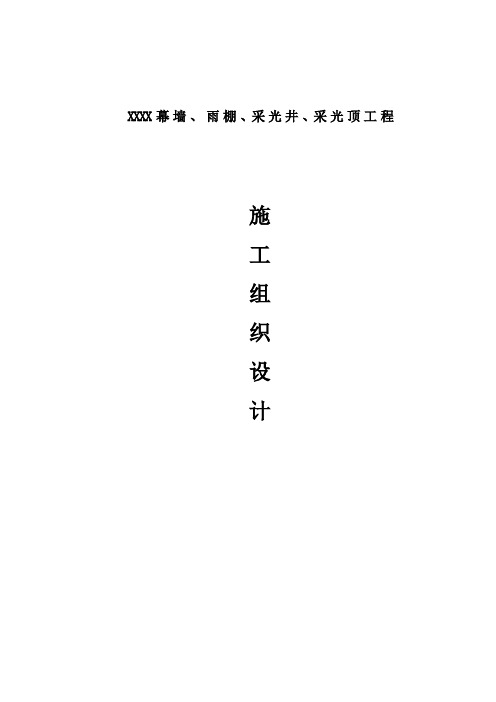

XXXX 幕墙、雨棚、采光井、采光顶工程施工组织设计目录第一章工程概况 (1)一、工程简介 (1)二、编制本施工组织方案的目的 (1)三、施工目标及承诺 (1)第二章工程施工进度计划及控制保证措施 (2)一、工程施工进度要求 (2)二、主要施工项目 (2)三、工期总体安排 (3)四、劳动力计划表 (5)五、施工进度控制管理及保证措施 (5)六、各项计划及保障措施 (6)第三章项目管理机构及主要人员的职责 (12)一、项目施工组织机构 (12)二、项目管理机构的组成、责任和职权 (13)第四章材料的选用 (19)第五章工程现场施工准备及保障措施 (29)第六章施工方案 (35)一、石材幕墙施工方案 (35)二、明装钢梁系点式玻璃采光顶、采光井钢顶棚玻璃面板施工方案 (40)三、钢雨棚玻璃面板施工方案 (43)四、玻璃幕墙施工要点 (45)五、栏杆施工方案 (46)六、工程的清洗、交验 (48)第七章与业主及其它单位配合协调措施 (49)第八章原材料、半成品、标准件的质量保证措施及控制手段 (54)第九章安全生产、文明施工承诺及保证措施 (57)一、安全生产、文明施工的承诺 (57)二、安全生产、文明施工的保证措施 (57)第十章工程竣工验收、日常维护及保质保修措施 (63)第十一章施工设备 (66)第一章工程概况一、工程简介1、工程名称：2、工程地点：3、工程内容：1)主楼2-1#至2-4#高层住宅铝合金玻璃幕墙、门头石材幕墙、钢雨棚玻璃面板工程;2-5#钢雨棚玻璃面板工程。

2）主楼2-1#至2-4#采光井钢顶棚玻璃面板及栏杆工程3）车库进出口明装钢梁系点式玻璃采光顶工程二、编制本施工组织方案的目的为把XXX工程建设成为一个优质工程，除选用先进、科学合理的设计外，高质量的制作和安装是非常重要的一环。

为此，针对本工程的实际情况和特点，我们力求最先进、最可靠的加工、安装、施工措施以及最科学的统筹安排，为业主保质、保量、保工期地奉献一个高质量工程。

《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分介绍中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安[关键词] 玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

（三）更合理地区分条文的宽严程度2003年版本首先区分了强制性条文和一般性条文。

强制性条文用黑体字印刷，相应采用了“应”、“必须”；“不应”、“严禁”等最严格的限定词。

强制性条文应当执行。

非强制性条文的内容，允许甲乙方在双方签定的合同中另作专门的约定。

（四）引入了结构设计使用年限的规定建筑结构有规定的设计使用年限。

在本次修订中，考虑到幕墙属于可以更换的围护结构，所以在规范第12章中提出了幕墙结构的设计使用年限，在说明中指出该年限一般为不少于25年。

玻璃、铝型材和钢材是可以达到25年的使用年限的。

结构胶目前出具的10年质量保证书只是商业上的举措，并不是指结构胶的实际使用寿命。

国外已有结构胶超过30年仍然工作良好的实例。

从结构胶的耐老化试验中可以看出，结构胶使用年限达到25年是可能的，国内一些结构胶生产厂家已考虑出具25年使用寿命的文件。

二、术语、符号（一）更明确幕墙的概念玻璃幕墙这几年形式多样，新体系层出不穷，原有的规范对幕墙的定义已不适应当前幕墙多样化的趋势。

因此2003版本修订时规定了幕墙的几个特征：1、由支承结构体系与面板组成；2、相对于主体结构有一定位移能力；3、不分担主体结构所受的荷载和作用。

而且玻璃幕墙除作为外围护结构外，还可以作为装饰性结构。

（二）对幕墙进行更细致的分类1、幕墙指对地面倾角在75°～115°范围内的墙体。

竖直的为一般幕墙，其它为斜幕墙（内倾为75°～90°，外倾为90°～115°）。

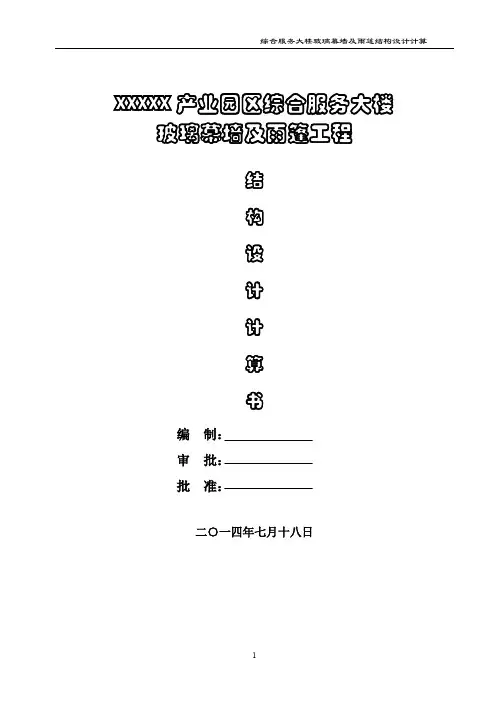

XXXXX产业园区综合服务大楼玻璃幕墙及雨篷工程结构设计计算书编制：审批：批准：二○一四年七月十八日目录第一章技术说明 (3)第一节：工程设计的技术特点 (3)第二节：工程结构特点 (4)第三节：工程主要材料 (4)第四节：荷载标准值 (5)第五节：材料特性 (6)第二章幕墙结构验算 (7)第一节：横梁强度验算 (7)第二节：横梁刚度验算 (9)第三节：竖梁强度验算 (10)第四节：竖梁刚度验算 (12)第五节：面玻璃强度验算 (13)第六节：面玻璃挠度验算 (15)第三章雨篷结构验算 (17)第四章其它结构验算 (21)第一节：支座螺栓验算 (21)第二节：伸缩缝计算 (23)第三节：胶缝计算 (24)第四节：焊缝强度验算 (25)第五章综述 (26)第六章参考资料 (27)第一章技术说明根据本工程结构特点及施工要求，在保证工程的使用性能和安全性能的前提下，经过慎重考虑和论证，制定出本工程的施工及设计计算。

第一节工程设计的技术特点一、抵抗荷载作用在风荷载作用下主受力杆件的挠度达到规范要求。

在风荷载、自重、地震、温差效用的组合作用下，各主要构件的内应力不大于材料的强度设计值。

二、抗震及结构变位性能构件在地震力作用下，不会产生不良的塑性变形及损坏。

结构设计时充分考虑各种因素引致结构有限变位时对工程的影响，使结构自身有一定的变位调整和适应能力。

三、水密性能工程水密性能达到国家相关规范要求。

四、气密性能工程气密性能达到国家相关规范要求。

五、防火隔热隔音性能楼层与楼层之间装有防火隔音岩棉，使上下楼层之间密封断气，以达到防火防烟目的，同时具有隔热及隔音的功效。

六、防雷性能幕墙工程骨架结构同主体避雷笼网联通，连接电阻不大于10欧姆。

符合规范规定。

第二节工程结构特点幕墙骨架采用组合式杆件系统，通过钢支座牢固固定在主体混凝土结构上。

幕墙构件抵御各种荷载作用的能力均经过严格的验算。

第三节工程主要材料1）隐框幕墙：采用6mm镀膜钢化玻璃。

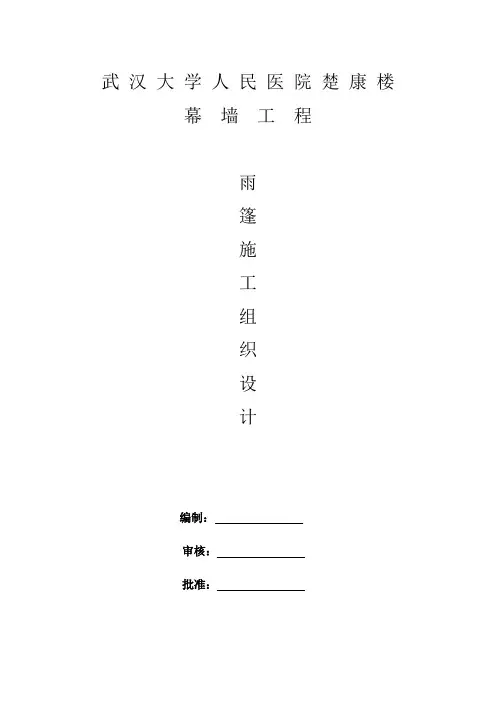

武汉大学人民医院楚康楼幕墙工程雨篷施工组织设计编制：审核：批准：目录第一章编制说明.......................................................... 第一节编制依据：........................................................ 第二节施工组织设计的主要内容，施工方法简介.............................. 第三节工程概况........................................................... 第三章施工部署及主要施工方法............................................ 第一节施工部署.......................................................... 第二节施工顺序.......................................................... 第三节主要分项工程施工方案及方法........................................ 3-3-1 点驳雨篷........................................................... 第六章施工质量保证措施.................................................. 第一节组织保证措施...................................................... 第七章安全管理、文明施工和保证工期的措施................................ 第一节保障安全生产措施.................................................. 第二节保证文明施工技术措施..............................................第一章编制说明第一节编制依据：1-1.施工图纸及构造要求。

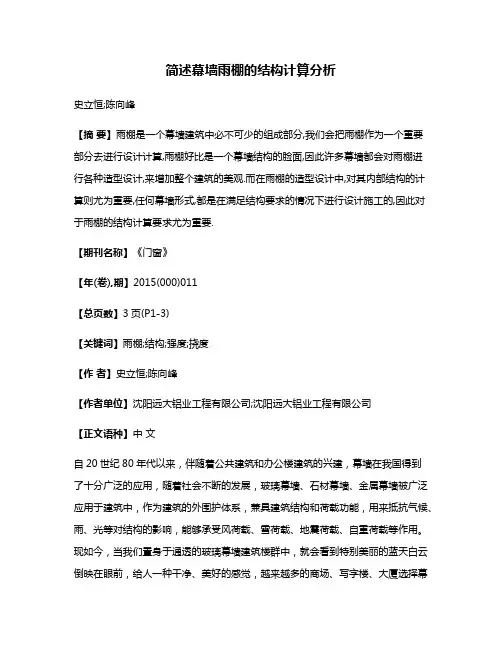

简述幕墙雨棚的结构计算分析史立恒;陈向峰【摘要】雨棚是一个幕墙建筑中必不可少的组成部分,我们会把雨棚作为一个重要部分去进行设计计算,雨棚好比是一个幕墙结构的脸面,因此许多幕墙都会对雨棚进行各种造型设计,来增加整个建筑的美观.而在雨棚的造型设计中,对其内部结构的计算则尤为重要,任何幕墙形式,都是在满足结构要求的情况下进行设计施工的,因此对于雨棚的结构计算要求尤为重要.【期刊名称】《门窗》【年(卷),期】2015(000)011【总页数】3页(P1-3)【关键词】雨棚;结构;强度;挠度【作者】史立恒;陈向峰【作者单位】沈阳远大铝业工程有限公司;沈阳远大铝业工程有限公司【正文语种】中文自20世纪80年代以来，伴随着公共建筑和办公楼建筑的兴建，幕墙在我国得到了十分广泛的应用，随着社会不断的发展，玻璃幕墙、石材幕墙、金属幕墙被广泛应用于建筑中，作为建筑的外围护体系，兼具建筑结构和荷载功能，用来抵抗气候、雨、光等对结构的影响，能够承受风荷载、雪荷载、地震荷载、自重荷载等作用。

现如今，当我们置身于通透的玻璃幕墙建筑楼群中，就会看到特别美丽的蓝天白云倒映在眼前，给人一种干净、美好的感觉，越来越多的商场、写字楼、大厦选择幕墙作为其美丽的外衣，给人以美的享受。

下面介绍一下幕墙体系中雨棚结构的计算。

雨棚是幕墙体系中最重要的组成部分之一，它位于建筑结构的门厅位置，雨棚结构的大小则由土建门厅预留的大小决定。

雨棚从字面上理解，即用来为我们遮风挡雨的结构，当雨棚的面板受到外部荷载时，会把荷载传递给雨棚的龙骨，龙骨再传递到建筑物的主体结构上。

在外力作用下，雨棚的龙骨会发生变形，同时引起应力变化，因此雨棚龙骨的变形与应力同时满足要求时，龙骨才不会破坏，雨棚体系才安全。

雨棚龙骨结构的校核方式是在设计荷载作用下，龙骨截面内的应力值要小于许用应力值，在标准荷载作用下，龙骨的变形值要小于许用变形值。

雨棚主要受风荷载、重力荷载、雪荷载及地震荷载影响，我们在进行雨棚龙骨校核时，应将这些荷载进行组合，用组合值去进行结构分析。
